Установка ливневых лотков своими руками: Установка водоотводных лотков | Советы профессионалов — Информационный портал города Мичуринска. Афиша

Содержание

Технологии монтажа водоотводных лотков — советы на Plitkaekb.ru

07.06.2021

1926

13 минут

Чтобы дождевая вода не скапливалась на дорожном покрытии, специалисты по устройству дорог обязательно выполняют укладку водоотводных лотков. Они являются важной частью поверхностной дренажной системы и по обыкновению устанавливаются вдоль поребриков, под сливными трубами либо в конечной точке кольцевой отмостки.

Чаще всего проводят монтаж бетонных водоотводных лотков либо пластиковых. Рассмотрим особенности установки, а также плюсы и минусы использования данных конструкций.

Установка бетонных водоотводных лотков

Бетонные желоба монтируют в канаву из бетона марки В25 (чаще всего) в асфальт, бетон или тротуарную плитку.

Боковые части выполняют в виде откосов, ширина которых, как и толщина основания, зависит от класса нагрузки.

Для проверки правильности углубления, необходимо замерить высоту крайней точки на решетке относительно дорожного полотна. Если она на 4 мм ниже, желоба установлены правильно, их можно загерметизировать.

При монтаже бетонных лотков стоит предусмотреть деформационные швы, препятствующие разрушению конструкции в морозное время года.

Схемы установки в разные покрытия

Асфальт

Бетон

Тротуарная плитка

Достоинства монтажа бетонных лотков заключаются в использовании прочного, износоустойчивого и при этом простого стройматериала, что чрезвычайно важно в условиях капризного российского климата.

А для правильно выполненных дорожно-строительных работ рекомендуем обратиться к специалистам нашей компании. Они и с классом бетона помогут определиться, и установку “под ключ” сделают.

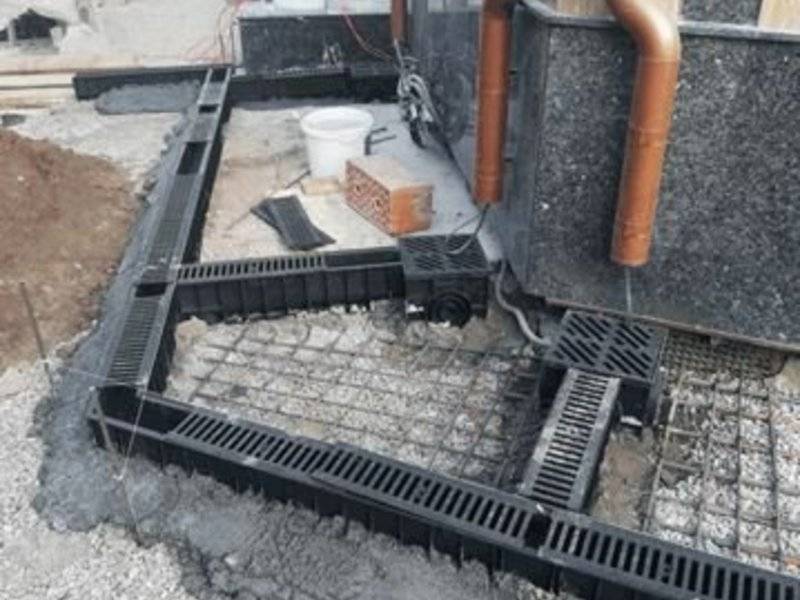

Установка пластиковых водоотводных лотков

Сначала подготавливают траншею в соответствии с расчерченной схемой обустраиваемой зоны.

Затем по дну траншеи в несколько слоев заливают бетон, а по ее центру на “подушку” монтируют желоба из пластика.

Для придания системе надежности скаты бетонируют.

Обратите внимание!

Пластиковые водоотводные лотки соединяются друг с другом методом стыка «шип-паз», поэтому не требуют дополнительной герметизации.

Установка водоотводных лотков выполняется с решетками, закрепленными предварительно, чтобы детали не повело.

При необходимости прокладки конструкции под углом можно просверлить отверстия в боковых стенках, соединить их между собой и поставить заглушки.

К основным преимуществам пластиковых желобов относятся: легкий вес, широкая зона применения и простой монтаж водоотводных лотков своими руками.

Однако при сильных морозах, нагрузках от проезжающего транспорта, а также длительной эксплуатации такие изделия могут лопнуть или деформироваться.

Исходя из всего вышесказанного, следует резюмировать: для обустройства проезжей части с активным трафиком обязательно надо выбирать изделия из бетона, а для отвода воды от частного дома достаточно будет и пластиковых желобов.

Сыпучие материалы

Клей для плитки Крепс усиленный

Клей для плитки ARMMIX Усиленный 25кг

Щебень

Песок

Кладочная смесь

Строительный клей

Портландцемент

Геотекстиль

Кладочная сетка

Монтаж бетонных лотков — что необходимо занать

Монтаж бетонных лотков осуществляется с учетом дорожного покрытия. Конструкции из водоприемных желобов прокладывают у жилых домов, вдоль тротуаров, городских транспортных магистралей, железнодорожных дорог. Они необходимы для направленного стока дождевой и талой воды, чтобы исключить размывание и сезонные подвижки грунта.

Особенности монтажа бетонных лотков

Дренажные системы на загородных участках, промышленных объектах, в дорожном строительстве формируются по одинаковому алгоритму. Установка бетонных лотков – многоэтапный процесс, включающий следующие операции:

ручная копка или механизированное рытье траншеи, по ширине и глубине она должна превышать размеры ливневых лотков;

формирование гравийно-песчаной или щебеночно-гравийной подушки в зависимости от несущей способности грунта;

укладка геотекстиля или гидроизоляционного материала;

заливка бетона, желоба укладываются на бетонный фундамент, толщина которого зависит от класса нагрузки элементов водоотвода;

установка разборной опалубки для заливки боковых частей фундаментной обоймы (примыкающего шва), оставшееся пространство засыпается щебнем и песком;

сборка водоотвода, начинать монтаж принято с нижней отметки намеченной трассы, с установки пескоуловителя или водоотводного лотка с вертикальным водосливом.

Сверху канал закрывается решеткой, задерживающей крупный мусор, листву от попадания в водоприемный желоб. Лотки стыкуются по пазогребневому соединению, стыки при необходимости промазываются герметиком. При проведении монтажных работ важно проверять положение каналов по высотным отметкам.

Выбор схемы установки ливневой канализации

Для ливневки можно купить бетонные лотки прямые или с уклоном для любых условий эксплуатации. Параметры гидравлического сечения желобов из армированного бетона: DN100, DN150, DN200, DN300, DN400, DN500, максимальная нагрузка 90 тонн. Бетонные лотки монтируются в асфальт, бетон или плитку.

Стандартные схемы укладки водоприемных каналов:

Для дорожного полотна с асфальтовым или бетонным покрытием чаще выбирают лотки марки С250. Рекомендуемая ширина примыкающего шва – 10 см (С), толщина бетонной стяжки – в пределах 15 см (Н).

Когда планируется укладка тротуарной плитки, применяются элементы двух классов: С250 (для пешеходных зон) и D400 (для парковок и площадей). Минимальные параметры фундаментной обоймы (С и Н) в первом случае 8 и 10 см, во втором – 10 и 10 см соответственно.

При установке лотков из тяжелых бетонов с усиленным армированием необходимо бетонное основание толщиной не менее 20 см, минимальная ширина боковых сторон – 15 см.

Элементы поверхностного водоотвода комплектуются и подбираются в соответствии с классом нагрузки и пропускной способности.

Рекомендации по монтажу бетонных лотков

Бетонная подушка заливается из тяжелого бетона марки не ниже В25.

Перед укладкой смежных покрытий на ливневку устанавливают водосточные решетки, перед установкой необходимо очистить лотки и места крепления.

Перед финишным асфальтированием дорожного полотна решетки рекомендуется накрывать листом ДВП или другим плотным материалом.

Водоотводные желоба рекомендуется устанавливать выпуклой торцевой частью по направлению движения сточных потоков.

Для эффективного водоотведения необходим уклон трассы не менее 2%.

Компания Водоотводофф реализует бетонные лотки в широком ассортименте. Менеджеры компании подберут другие необходимые составляющие элементы дренажных и водоотводных систем. Организована доставка железобетонных изделий по всей России. Остались вопросы? Звоните, пишите!

101 Инструкции по прокладке оптоволоконного кабеля — Fosco Connect

101 Руководство по прокладке оптоволоконного кабеля — Fosco Connect

Корзина 0

Никогда не тяните непосредственно за само волокно. Волоконно-оптические кабели имеют кевларовую арамидную нить или стержень из стекловолокна в качестве силового элемента. Вы должны тянуть только силовые элементы оптоволоконного кабеля!
Никогда не превышайте максимальное тяговое усилие. На длинных участках используйте подходящие смазочные материалы и убедитесь, что они совместимы с оболочкой кабеля. На очень длинных дистанциях тяните от середины к обоим концам. Если возможно, используйте автоматический съемник с контролем натяжения или, по крайней мере, отрывную проушину. Знайте и соблюдайте максимально рекомендуемую номинальную нагрузку кабеля.
Никогда не превышайте радиус изгиба кабеля. Волокно прочнее стали, когда вы тянете его прямо, но оно легко ломается, если его слишком сильно согнуть. Они навредят волокнам, может быть, сразу, может, не на несколько лет, но вы навредите им, и кабель нужно снять и выбросить!
Всегда сматывайте кабель с катушки, а не скручивайте его с конца катушки. Это будет закручивать кабель при каждом обороте катушки! Никогда не скручивайте оптоволоконный кабель. Скручивание кабеля также может повредить волокна.
Убедитесь, что длина оптоволоконного кабеля достаточна для прокладки. Сращивание волокон делает вещи сложными и дорогими. И нуждается в особой защите. Постарайтесь сделать это одним рывком.

Внутренние кабели

можно прокладывать напрямую, но вы можете рассмотреть возможность прокладки их внутри внутреннего воздуховода. Innerduct обеспечивает хороший способ идентифицировать оптоволоконный кабель и защитить его от повреждений, как правило, в результате того, что кто-то случайно перерезал его! Вы можете получить внутренний воздуховод с уже установленной тянущей лентой.
Спланируйте установку. Создайте подробный письменный план установки. Вы можете устранить 95% проблем, с которыми могут столкнуться установщики, просто создав этот план. План должен включать оборудование и расходные материалы, спецификацию оптоволоконного кабеля, расположение оборудования, требования к испытаниям, формы данных для испытаний, уровень опыта и назначение персонала, методы установки, определение потенциальных проблемных зон, вопросы безопасности и т. д.
Тяните, но не толкайте кабели. Проталкивание может привести к нарушению радиуса изгиба.
Следите за барабаном подачи. Контроль питающей катушки во время монтажа необходим для предотвращения нарушения минимального радиуса изгиба.
Связь по пути установки. При установке больших тиражей общайтесь и контролируйте путь установки. Волоконно-оптические кабели могут соскакивать с неконтролируемых шкивов. Минимальная бригада должна иметь одного человека, контролирующего тянущее оборудование, одного, контролирующего барабан подачи, и одного, координирующего всех участников установки.
Используйте надлежащие инструменты и методы. Транспортное средство для протягивания кабеля не является подходящим инструментом, если также не используется отрывной вертлюг. Надлежащие методы зависят от конструкции кабеля и места установки. Например, правильная техника протягивания кабеля в кабелепровод. Правильная техника заключается в размещении или прокладке кабеля в кабельном лотке или кабельном канале.
Используйте смазку для оптоволоконных кабелей. Смажьте кабель при установке в кабелепроводах. Смазка снижает тяговое усилие и вероятность поломки. Смазка должна быть совместима с материалом оболочки кабеля.
Обучить монтажный персонал. Надлежащим образом обучите и проинструктируйте людей, которые будут выполнять установку. Надлежащее обучение снижает расходы за счет уменьшения поломки и избыточного затухания.
Используйте технику восьмерки. Разделите длинные тяги на несколько более коротких, используя технику «восьмерки» для хранения кабеля в промежуточных местах. Кабель размещается на земле в виде восьмерки. Этот узор большой, не менее 10-20 футов от верха до низа узора. Когда весь кабель размещен в этом шаблоне, шаблон поднимается и переворачивается так, чтобы свободный конец был сверху. Этот свободный конец втягивается в следующую секцию трубопровода или воздуховода. Этот метод предотвращает скручивание кабеля.
Соблюдайте пределы вертикального подъема. Знайте и соблюдайте максимальное расстояние подъема по вертикали. Превышение этого предела может привести к обрыву волокна, избыточному затуханию и, в случае кабелей со свободными трубками, к соскальзыванию волокон с кабелей. Кабели в вертикальных установках, длина которых превышает предел вертикального подъема, должны быть закреплены на расстояниях, меньших этого предела. Незакрепленные кабели труб должны быть свернуты в петлю.
Допускать тепловое расширение и сжатие. При наружных установках обычная практика провисания 2,5 фута для пролета 150 футов хороша для теплового расширения и сжатия. Если не учитывать тепловое расширение, это может привести к повышенному затуханию и разрыву волокон.
Для жесткой установки используйте оптоволоконные кабели со свободной буферной трубкой. Кабели со свободными трубками могут быть более устойчивыми к неправильному обращению, чем кабели с тугими буферами. Причина в избыточной длине волокна в буферной трубке и способности волокна перемещаться из области низкого напряжения в область более высокого напряжения.
Соблюдайте рабочий диапазон температур. Проложите кабель в местах, в которых установленный диапазон температур находится в пределах рабочего диапазона температур. Нарушение диапазона рабочих температур может привести к чрезмерно высокому затуханию.
Закройте или загерметизируйте кабели, заблокированные водой. Закройте или загерметизируйте концы кабелей гелем или смазкой, блокирующим воду. Эти материалы могут вытекать из кабеля, вызывая проблемы с техническим обслуживанием концевых кабельных коробок.
Защита волокон и буферных трубок. Запирайте волокна и буферные трубки в защитных конструкциях, таких как лотки для сращивания и концевые кабельные коробки. Волокна и буферные трубки не обладают достаточной прочностью, чтобы противостоять разрыву из-за обычного обращения с медными кабелями.
Петля для вертикально установленных кабелей со свободными трубками. Установите вертикальные незаполненные кабели со свободными трубками с петлями, чтобы предотвратить соскальзывание волокна в нижнюю часть вертикального участка. Если это произойдет, затухание может увеличиться, и волокна в конечном итоге порвутся.
Проверить целостность цепи и затухание. Проверяйте непрерывность и затухание кабеля перед каждой операцией. Эти проверки должны выполняться при получении/перед установкой, после установки, после сращивания и после установки соединителя.
Пометьте кабель как «Волоконно-оптический кабель». Пометьте кабель как «оптоволоконный кабель» во всех местах, где он легко доступен. Такая маркировка предупредит электриков о характере кабеля.
Создание журналов исполнительных данных. Создайте журналы исполнительных данных для всех кабелей. Держите эти данные доступными для тех, кто будет выполнять техническое обслуживание и устранение неполадок. Эти журналы данных должны включать как измерения вносимых потерь, так и измерения OTDR.
Меры предосторожности – не есть, не пить и не курить. Не ешьте, не пейте и не курите в любом месте, где образуется оголенное стекловолокно. Неокрашенные стеклянные волокна могут вызывать осколки, которые очень трудно найти и удалить.
Меры предосторожности – не заглядывайте в оптоволокно, не проверив его состояние. Никогда не смотрите на волокно, кабель или разъем, если вы точно не уверены, что в волокне нет лазерного излучения. Для интенсивной работы с оптоволокном рекомендуется использовать защитные очки с ИК-фильтром.
Выйти из служебных циклов. Повсюду оставьте кабельные и оптоволоконные петли. Вы пожалеете, что не сделали этого. Сервисные петли позволяют протянуть лишний кабель или волокно в место, где возникла проблема. Протянуть сервисную петлю намного дешевле, чем заменить весь оптоволоконный кабель.
Разделить или изолировать рабочую зону. Оберните веревкой или иным образом изолируйте область прокладки кабеля, чтобы предотвратить доступ неуполномоченного или необученного персонала. Это позволит избежать проблем с безопасностью, таких как осколки волокна и непреднамеренное неправильное использование.
При прямой прокладке кабеля под землей кабель должен лежать в траншее ровно, без крупных камней или валунов, которые могут деформировать кабель.
Не позволяйте транспортным средствам проезжать по кабелю.
Прежде чем отрезать лишний кабель, убедитесь, что установлен кабель нужной длины.
Не кладите кабельные барабаны на бок и не подвергайте их ударам при падении.
Волоконно-оптические кабели должны размещаться в отдельных каналах или лотках. Не смешивайте медный кабель и оптоволоконный кабель в одних и тех же каналах или лотках.
После установки оптоволоконного кабеля в воздуховод или внутренний воздуховод необходимо установить концевые заглушки для обеспечения эффективного гидрозатвора. Воздуховоды и внутренние воздуховоды должны содержаться в чистоте и всегда быть водонепроницаемыми.
Размеры воздуховодов и внутренних воздуховодов должны соответствовать нынешним и будущим требованиям к прокладке кабелей. Максимальный коэффициент заполнения 40% является хорошим практическим правилом для выбора размера воздуховода.
Веревка или лента для натяжения волокна должны быть последовательно промаркированы (в футах или метрах) для облегчения определения расстояния.
Тяговая лента должна быть рассчитана на большее, чем максимальное предполагаемое натяжение.
Перед началом любой протяжки кабеля все воздуховоды и кабельные своды следует тщательно осмотреть на предмет повреждений или износа, а также принять меры по обеспечению безопасности.
Электрическая искра, создаваемая сварочным аппаратом, может вызвать взрыв при наличии легковоспламеняющихся газов. Поэтому соединения Fusion не следует использовать в хранилищах.
Чтобы свести к минимуму натяжение кабеля, места для хранения катушек следует устанавливать рядом с местами наиболее острых изгибов. Места натяжения и катушки также должны быть установлены на угловых сводах, где это возможно.
Определите световолновое оборудование, которое будет использоваться, и убедитесь, что оно будет правильно работать с установленным оптоволоконным кабелем.
Когда наружный оптоволоконный кабель входит в здание, он должен быть сращен с оптоволоконным кабелем внутреннего типа в пределах 50 футов от кабельного ввода, чтобы соответствовать требованиям NEC.
Все вертикальные кабели должны быть закреплены в верхней части прогона. Для фиксации кабеля рекомендуется использовать разъемную сетчатую рукоятку.
Точка вертикального крепления должна быть тщательно выбрана, чтобы соответствовать минимальному радиусу изгиба кабеля и надежно удерживать кабель.
Если существует вероятность протяжки кабеля в том же воздуховоде или кабелепроводе в будущем, рекомендуется использовать внутренний воздуховод для разделения доступного пространства воздуховода. Без этого секционирования дополнительные протяжки кабеля могут запутать рабочий кабель и привести к прерыванию работы.
Небольшой провис кабеля (20–30 футов) может быть полезен в случае необходимости ремонта или перемещения кабеля.
Кабели должны быть протестированы после доставки. Повреждение кабелей может произойти во время транспортировки или установки. Распространенной ошибкой установщиков является отсутствие проверки оптоволоконного кабеля после его доставки.
Если вносимые потери внезапно увеличиваются при использовании адаптера или разъема, причиной может быть грязь. Вы всегда должны очищать разъем и адаптер перед их подключением.
Правильно прикрепите тянущую проушину и вертлюг к кабелю. Убедитесь, что тяговая проушина и поворотный узел не имеют острых краев и могут легко проходить через все кабелепроводы, тяговые коробки и кабельные лотки.
При протягивании волокна из секции сверните кабель на полу в виде восьмерки, чтобы избежать скручивания. Продолжайте тянуть кабель, пока не будет протянут весь кабель.
Определите точный маршрут оптоволоконного кабеля и убедитесь, что он соответствует всем требованиям к установке. Получите все необходимые разрешения на прокладку оптоволоконного кабеля вдоль маршрута.
Запишите все необходимые сведения об объекте оптоволокна, включая чертежи правильной трассы, назначение волокон, показания потерь, рефлектограммы и т. д.
Подготовить планы аварийного ремонта.
Снимайте заглушки воздуховодов соединителя и адаптера только перед выполнением соединения. Не позволяйте соединителю касаться какой-либо поверхности после снятия крышки воздуховода.
При подключении разъем должен плавно входить в адаптер. Не поворачивайте разъем при подключении.
Ввинчивающиеся разъемы, такие как разъем FC, затягивайте только вручную. Никогда не прилагайте усилие к разъему адаптера.
Волоконно-оптический кабель должен быть испытан трижды во время установки: на катушке, испытание на сращивание и окончательное приемочное испытание.
При выполнении воздушной установки следует соблюдать крайнюю осторожность. Следует связаться с соответствующим персоналом, чтобы он находился на месте, когда работы выполняются вблизи высоковольтных линий.
Кабели, прокладываемые вблизи высоковольтных линий электропередач, должны быть заземлены, в том числе полностью диэлектрические.
Всегда соблюдайте надлежащий зазор между оптоволоконным кабелем и силовым кабелем. Всегда делайте поправку на провисание силового кабеля из-за погодных и текущих условий. Провисание кабеля увеличивается в теплую погоду или когда силовой кабель пропускает большой ток.
Если для установки антенны используется стальной несущий трос, избегайте зигзагообразного прохождения несущего троса от одной стороны опоры к другой. Вместо этого убедитесь, что он находится на одной стороне, насколько это возможно.
Соблюдайте строительные нормы и правила: Всегда соблюдайте все местные и национальные нормы пожарной безопасности и строительные нормы и правила. Убедитесь, что все кабели, проходящие через брандмауэр, защищены от огня. Используйте кабель класса «пленум», где это предписано, и т. д. и т. д.
Приложите все усилия, чтобы вытянуть кабели из кабелепровода в как можно более прямым углом . Потянув за угол, можно повредить кабель.
Используйте большое количество смазки для натяжения троса на протяжении всего пути, особенно на поводке (петля для натяжения и сетка). Человек может время от времени останавливать натяжение троса, чтобы подготовить и нанести больше смазки. Используйте только смазку, специально предназначенную для протяжки кабеля. При работе при отрицательных температурах используйте смазку, которая не замерзает.
Важно использовать такой размер веревки, который дает минимальное растяжение во время тяги. Натяжение веревки нежелательно по нескольким причинам, в том числе из-за того, что это делает тягу очень нестабильной и лишает контроля тех, кто выполняет тягу.
Будьте предельно осторожны при снятии проушины. Не используйте лезвие, чтобы разрезать сетку. Вместо этого используйте ножницы электрика или бокорезы. Двигайтесь от задней части троса к проушине, поднимая сетку вверх от троса.
Чрезвычайно важно провести точные измерения при планировании заказа сборки оптоволоконного кабеля с предварительной заделкой по индивидуальному заказу. Эти пользовательские сборки не могут быть возвращены, если только они не имеют дефектов.
Настоятельно рекомендуется использовать дополнительные проушины. Тяговая проушина (и связанная с ней кабельная сетка) защитит предварительно заделанные концы во время протяжки.
Подземные трубопроводы, если они установлены недавно, должны иметь минимальный размер от 1,5 до 2 дюймов. Если пробег длинный, или если вы ожидаете возможность дополнительных пулов в будущем; Затем вы можете установить трубопровод диаметром до 4 дюймов (или больше).
Постарайтесь спроектировать участок кабелепровода с минимальным количеством изгибов. Если на участке слишком много изгибов, вы можете рассмотреть возможность установки распределительных коробок вместо изгибов.
Кабель можно поместить в шаблон Рисунок 8 , если его необходимо снять с катушки. Эта схема сводит к минимуму накопление скручивания кабеля. Следует соблюдать осторожность, чтобы не повредить кабель в такой конфигурации.
Кабель не следует прокладывать в условиях, превышающих указанную максимальную и минимальную температуру установки. Для незакрепленных трубок и ленточных кабелей это обычно указывается для температуры установки от -30°C до +75°C.

Кабели стояка

обычно требуются для вертикальных применений, а кабели для нагнетания необходимы там, где есть пространство с положительным давлением воздуха.
Вес кабеля в неподдерживаемом вертикальном подъеме должен быть меньше, чем указанная долговременная эксплуатационная нагрузка. Для уточнения деталей следует обратиться к листу спецификаций вашего производителя. Однако для оптимальной работы рекомендуются промежуточные точки крепления кабеля.
Соединение и заземление: При использовании оптоволоконного кабеля с металлическими компонентами следуйте инструкциям вашей компании и местным/государственным процедурам соединения и заземления.
При протягивании троса с барабана на кабельные блоки, установленные на несущей подвеске, особое внимание следует уделить размеру и расположению 1-го и последнего шкивов. Катушка должна располагаться как можно дальше от 1-го шкива, чтобы свести к минимуму угол 1-го изгиба. Для минимизации изгиба троса в местах первого и последнего шкивов или в любом месте с изменением направления рекомендуется использовать трос/шкив, превышающий указанный радиус изгиба.
На участках от 40 до 100 м используйте подходящие смазочные материалы и убедитесь, что они совместимы с оболочкой кабеля.
При пробегах более 100 м используйте соответствующие смазки и тяните от середины к обоим концам.
Если возможно, используйте автоматический съемник с контролем натяжения или, по крайней мере, с разрывной проушиной.
Избегайте прокладки оптоволоконных кабелей в кабелепроводах и кабелепроводах с медными кабелями во избежание чрезмерной нагрузки или скручивания.
Прикрепите кабели с помощью пластиковых хомутов с большой площадью поверхности. Избегайте защемления или сдавливания кабеля. Кабельные зажимы следует устанавливать вручную с небольшим усилием.
Используйте влажную салфетку, чтобы удалить частицы на конце кабельного разъема круговыми или прямыми движениями, стараясь не протирать область уже использованной прокладки. Не используйте чистящее действие вперед и назад.
Очистка оптоволоконных приемопередатчиков. Выберите безворсовый тампон оптического класса, который легко помещается в корпус приемопередатчика. Тампон следует аккуратно вставить в ствол коннектора и провернуть не более чем на один оборот. ЗАПРЕЩАЕТСЯ вращать его вперед-назад или по кругу, так как это может привести к попаданию мусора в трансивер. Тампоны следует использовать только ОДИН РАЗ.
Продувание или продувка кабеля в воздуховодах. Необходимо провести краш-тест, чтобы определить максимальную силу толчка. Чрезмерное надавливание приведет к тому, что кабель закрутится в воздуховоде или перегнется, что повредит волокно.
Продувка кабеля. Рассмотрите маршрут, чтобы определить максимальное расстояние обдува. Следуйте рекомендациям поставщиков выдувного оборудования по дистанции выдувания; Типичная длина продувки от 3000 до 6000 футов. Может потребоваться установка с несколькими выдувными машинами.
Продувка кабеля. Поддерживайте надлежащий поток воздуха, чтобы «продувать» кабель, а не «проталкивать» кабель. Используйте воздушный компрессор мощностью не менее 375 куб. футов в минуту. Минимальное давление воздуха в воздуховоде должно составлять 100 фунтов на квадратный дюйм, при этом рекомендуется 125 фунтов на квадратный дюйм.
Кабель обдува воздухоохладителя. Охладитель воздушного компрессора следует использовать в соответствии с рекомендациями производителя воздуходувного оборудования. Обычно это происходит, когда температура окружающего воздуха превышает 80°F.
Продувка кабеля. Используйте только смазочные материалы для кабелей/каналов, рекомендованные производителем оборудования для продувки оптоволоконного кабеля.
Не храните кабель внутри крышки или пьедестала, если нет достаточно места для обеспечения минимального указанного радиуса изгиба кабеля.
Заземление: кабель с металлическими компонентами должен соответствовать требованиям заказчика к соединению и заземлению, а также местным или национальным нормам.
Доступ к промежуточным участкам волокон в буферных трубках: чтобы свести к минимуму повреждение волокна, используйте инструмент Midspan Access Tool, чтобы открыть буферную трубку, например, Corning OFT-000. Следует соблюдать осторожность, чтобы использовать правильный размер вставки.
Установка кабелепровода Общая информация: Постарайтесь спроектировать кабелепровод с минимальным количеством изгибов. Если на участке слишком много изгибов, вы можете рассмотреть возможность установки распределительных коробок вместо изгибов.
Используйте пластиковые втулки на концах кабелепровода, чтобы не повредить кабель во время протяжки.
Для кабелей, в которых в качестве силового элемента используется только арамидная нить, оболочка может быть удалена, чтобы обнажить нить. Пряжа должна быть завязана узлом с тяговой веревкой, чтобы куртку нельзя было случайно использовать для прочности. При желании куртку можно завязать тугим узлом перед тем, как стянуть. После вытягивания узел следует разрезать.
Для кабелей, в которых используется арамидная нить и центральный элемент из стекловолокна, следует использовать тянущий захват. Силовой элемент должен крепиться самостоятельно. Этого можно добиться, вплетая силовой элемент в пальцы рукоятки, а затем скрепляя его скотчем. Все силовые элементы должны быть захвачены одинаково, чтобы обеспечить правильное распределение напряжения.
Прокладка кабелей под землей. Определите расположение кабелей с помощью маркеров на поверхности. Предвидеть препятствия.
Испытательные перемычки должны иметь тот же размер сердцевины волокна, характеристики и тип разъема, что и кабельная система (например, перемычки FX2000 50/125 мкм для оптоволоконной системы FX2000 50/125 мкм) и должны иметь длину от одного до пяти метров.
Количество поворотов на 90 градусов. Количество поворотов на 90 градусов при протяжке не должно превышать 6 для воздушных кабелей и 4 для подземных кабельных каналов.
Протяжка подземного оптоволоконного кабеля. На всех поворотах или углах следует использовать специальные оптоволоконные блоки.
И всегда используйте вертлюжную проушину, потому что натяжение приведет к скручиванию троса.
Если в каналах, через которые должен быть протянут оптоволоконный кабель, присутствуют кабели, необходимо определить существующие типы кабелей и позвонить владельцу кабеля, чтобы сообщить ему о действии и выявить любые проблемы безопасности.

Поделиться этой публикацией

Безопасность пищевых продуктов и воды во время перебоев в подаче электроэнергии и наводнений

Print & Share (PDF: 3MB)

Испанский (Español)

En Français

Смотреть видео

Знайте, какие меры предосторожности следует соблюдать до, во время и после отключения электроэнергии.

Возможны чрезвычайные ситуации, особенно при экстремальных погодных условиях. Когда они это сделают, лучшая стратегия — уже иметь план. Это включает в себя знание надлежащих мер безопасности пищевых продуктов, которые необходимо предпринять до, во время и после отключения электроэнергии, а также готовность безопасно обращаться с едой и водой в случае наводнения.

Примечание. Местные власти уведомят вас о любых эвакуациях или чрезвычайных ситуациях.

Подготовьтесь к аварийным ситуациям с электричеством
Перебои в подаче электроэнергии: во время и после
В случае наводнения
Как сохранить неповрежденные упаковки с продуктами, подвергшиеся воздействию паводковой воды
О пищевом отравлении
Действовать

Вернуться на главную страницу «Защита еды и воды во время шторма»

Подготовьтесь к аварийным ситуациям с электричеством

Убедитесь, что в холодильнике и морозильной камере есть термометры .
Убедитесь, что температура морозильной камеры не превышает 0°F , а температура холодильника не превышает 40°F .
В случае отключения электроэнергии термометры прибора покажут температуру в холодильнике и морозильной камере, чтобы помочь вам определить, безопасны ли продукты.
Контейнеры для замораживания воды для льда, чтобы продукты оставались холодными в морозильной камере, холодильнике или холодильнике на случай отключения электроэнергии. Если ваше обычное водоснабжение загрязнено или недоступно, тающий лед также будет поставлять питьевую воду.
Замораживайте охлажденные продукты , такие как остатки пищи, молоко, свежее мясо и птицу, которые вам могут не понадобиться в ближайшее время. Это помогает дольше сохранять их при безопасной температуре.
Групповая еда в морозилке. Это помогает еде оставаться холодной дольше.
Имейте под рукой холодильники , чтобы хранить охлажденные продукты холодными, если питание будет отключено более чем на 4 часа.
Заранее купите или приготовьте кубиков льда и заморозьте гелевых упаковок заранее. Храните все это в морозильной камере для дальнейшего использования в холодильнике или в холодильниках.
Обратитесь к местным источникам, чтобы узнать, где можно приобрести сухой лед и блок льда , если они понадобятся.
Храните продукты на полках , которые будут надежно защищены от попадания загрязненной воды в случае затопления.
Убедитесь, что запас бутилированной воды хранится в максимально защищенном от затопления месте. Если ваша бутилированная вода имеет запах, не пейте и не используйте ее. Вместо этого утилизируйте ее или, если применимо, позвоните своему поставщику бутилированной воды, чтобы договориться о замене.

Во время чрезвычайной ситуации, если вы используете контейнеры для пищевых продуктов или напитков для хранения непищевых веществ, таких как бензин, утилизируйте их после использования и сделайте , а не , утилизируйте их.

Перебои в подаче электроэнергии: во время

и после

при отключении питания . . .

Вот основные советы по обеспечению безопасности пищевых продуктов:

Держите двери холодильника и морозильника закрытыми как можно дольше, чтобы поддерживать низкую температуру.
Холодильник сохраняет продукты холодными в течение примерно 4 часов , если его не открывать.
В полной морозильной камере поддерживается температура примерно 48 часов (24 часа, если он наполовину полон), если дверь остается закрытой.
Купите сухой или блочный лед , чтобы холодильник оставался максимально холодным, если питание будет отключено в течение длительного периода времени. Пятьдесят фунтов сухого льда должны поддерживать холод в полностью заполненной морозильной камере объемом 18 кубических футов в течение двух дней.
Если вы планируете есть охлажденное или замороженное мясо, птицу, рыбу или яйца, пока они еще находятся при безопасной температуре, важно, чтобы каждый продукт был , тщательно приготовленный до безопасной минимальной внутренней температуры , чтобы убедиться, что любые пищевые бактерии, которые могут присутствовать, уничтожены. Однако, если скоропортящиеся продукты хранились при комнатной температуре в течение 2 часов и более (или 1 час, если температура наружного воздуха выше 90 ºF) — выбросить их .

После восстановления питания . . .

Определите безопасность продуктов:

Если термометр хранился в морозильной камере, проверьте температуру при возобновлении питания. Если термометр морозильной камеры показывает 40 ° F или ниже, продукты безопасны и могут быть повторно заморожены.
Если термометр не хранился в морозильной камере, проверьте каждую упаковку продуктов питания, чтобы определить ее безопасность. Нельзя полагаться на внешний вид или запах. Если продукт все еще содержит кристаллы льда или имеет температуру 40°F или ниже, его можно безопасно замораживать или готовить.
Если питание было отключено не более чем на 4 часа , охлажденные продукты должны быть безопасны, пока дверцы закрыты. Когда питание снова включится, проверьте температуру в холодильнике или продуктов. Утилизируйте любые охлажденные скоропортящиеся продукты (такие как мясо, птица, морепродукты, молоко, яйца или остатки), которые находились в холодильнике при температуре выше 40°F в течение 4 часов или более. Скоропортящиеся продукты с температурой 45 ° F или ниже (измеряется с помощью пищевого термометра) должны быть безопасными, но их следует готовить и употреблять как можно скорее.

Скоропортящиеся продукты, такие как мясо, птица, морепродукты, молоко и яйца, которые не хранятся должным образом в охлажденном или замороженном виде, могут вызвать заболевание при употреблении в пищу, даже если они тщательно приготовлены.

В случае наводнения

Будьте готовы безопасно обращаться с едой и водой в случае наводнения.

Защита от воды

Выполните следующие действия, чтобы защитить устройство WATER SAFE во время наводнения и после него .

Используйте только воду из безопасного источника для питья, мытья или приготовления пищи.
Используйте бутилированную воду , которая не подвергалась воздействию паводковых вод, если она доступна.
Если у вас нет воды в бутылках, вам следует прокипятить или продезинфицировать воду , чтобы сделать ее безопасной. (см. шаги ниже)
Если у вас есть колодец , который был затоплен, вода должна быть проверена и обеззаражена после того, как паводковые воды отступят. Если вы подозреваете, что ваш колодец может быть загрязнен, обратитесь за конкретной консультацией в местный или государственный отдел здравоохранения или к агенту по распространению сельскохозяйственных знаний.

Как кипятить или дезинфицировать воду, чтобы сделать ее безопасной

Если вода мутная, сначала профильтруйте ее через чистую ткань или дайте ей отстояться, а затем слейте чистую воду для кипячения/дезинфекции. Затем выполните одну из следующих двух процедур:

Кипячение

Кипячение воды убьет большинство типов болезнетворных организмов, которые могут присутствовать.

Вскипятите воду в течение 1 минуты.
Дайте остыть и храните в чистых контейнерах с крышками.

Дезинфекция отбеливателем

Отбеливатель убивает некоторые, но не все виды болезнетворных организмов, которые могут находиться в воде.

Добавьте 1/8 чайной ложки (или 8 капель) бытового отбеливателя без запаха (концентрация 5,25 %) на каждый галлон воды.
Хорошо перемешайте и дайте постоять 30 минут, прежде чем использовать.
Храните продезинфицированную воду в чистых контейнерах с крышками.

Keep Food Safe

Выполните следующие действия, чтобы обеспечить БЕЗОПАСНОСТЬ FOOD во время и после наводнения .

Не ешьте продукты, которые могли попасть в паводковую воду.
Выбрасывайте любые продукты питания и напитки , которые не находятся в водонепроницаемом контейнере , если есть любая вероятность того, что они попали в паводковую воду.
Водонепроницаемые пищевые контейнеры включают неповрежденные продукты промышленного приготовления в цельнометаллических банках и «ретортных пакетах» (например, гибкие пакеты для сока длительного хранения или пакеты из морепродуктов).
Контейнеры для пищевых продуктов, которые являются водонепроницаемыми , а не , включают контейнеры с завинчивающимися крышками, защелкивающимися крышками, откидными крышками и гофрированными крышками.
Также выбрасывайте картонные коробки из-под сока/молока/детских смесей и домашние консервы, если они контактировали с паводковой водой, поскольку их нельзя эффективно очистить и продезинфицировать.
Выбросьте все продукты из поврежденных банок . Поврежденные банки — это те, которые имеют вздутие, утечку, проколы, отверстия, трещины, обширную глубокую ржавчину или раздавливание / вмятину, которая является достаточно серьезной, чтобы предотвратить нормальную штабелирование или открытие с помощью ручного консервного ножа колесного типа. См. блок на следующей странице, чтобы узнать, как очистить/сохранить неповрежденные упаковки.
Тщательно вымойте металлические кастрюли, керамическую посуду и посуду (включая консервные ножи) с мылом и водой, используя горячую воду, если она доступна. Промойте, а затем продезинфицируйте их, кипячением в чистой воде или погрузив на 15 минут в раствор из 1 столовой ложки бытового отбеливателя без запаха (концентрация 5,25%) на галлон воды.
Тщательно вымойте столешницы водой с мылом, по возможности горячей водой. Промойте, а затем продезинфицируйте, нанеся раствор 1 столовой ложки бытового отбеливателя без запаха (концентрация 5,25%) на галлон воды. Дайте высохнуть на воздухе.

Как сохранить неповрежденные упаковки продуктов, подвергшиеся воздействию воды

Неповрежденные , готовые продукты в цельнометаллических банках и «ретортные пакеты» (например, гибкие, длительного хранения соки или пакеты из морепродуктов) можно сохранить если вы будете следовать этой процедуре.

Снимите этикетки, если они съемные, так как на них могут скапливаться грязь и бактерии.
Почистите или сотрите грязь или ил.
Тщательно вымойте банки или ретортные пакеты водой с мылом, используя горячую воду, если она доступна.
Промойте банки или ретортные пакеты водой, безопасной для питья, если таковая имеется, поскольку грязь или остатки мыла снижают эффективность санитарной обработки хлором.
Санитарная обработка банок и ретортных пакетов путем погружения одним из двух следующих способов:
Поместите в воду и дайте воде закипеть в течение 2 минут.
Поместите в раствор 1 стакана (8 унций/250 мл) бытового отбеливателя без запаха (концентрация 5,25 %), смешанного с 5 галлонами воды, и замочите на 15 минут.
Высушите банки или пакеты в автоклаве в течение как минимум 1 часа перед открытием или хранением.
Если этикетки были съемными, перемаркируйте банки или ретортные пакеты, включая дату истечения срока годности, с помощью перманентной маркировочной ручки.

Пищевые продукты в восстановленных банках или ретортных пакетах следует использовать как можно скорее после этого.

Наконечник для детской смеси

Для грудных детей старайтесь использовать готовую консервированную детскую смесь, не требующую добавления воды. В противном случае разбавляйте любую концентрированную детскую смесь в восстановленных цельнометаллических емкостях чистой питьевой водой.

О болезнях пищевого происхождения

Знайте симптомы

Употребление в пищу опасных бактерий пищевого происхождения обычно вызывает заболевание в течение 1–3 дней после употребления зараженной пищи.
