Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

• Электрические полы и их разновидности
• Кабельная система отопления
  • Особенности работы и устройства
  • Монтаж электрического пола в стяжке
• Электрический пол на основе термомата
  • Принцип действия и сооружения
  • Монтаж тепловых матов
• Специфика пленочного пола
  • Процесс укладки инфракрасной системы
  • Несколько полезных советов
• Теплый пол стержневого типа
  • Тонкости работы и организации
  • Нюансы монтажа и подключения
• Выводы и полезное видео по теме

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Перед сооружением системы напольного обогрева убирают основание. При необходимости ремонтируют, затем начисто убирают пыль и мусор

Подготовленное основание выравнивают полимерной самонивелирующейся смесью или песчано-цементным раствором

После отвердевания выравнивающего слоя на него настилают подложку, выполняющую функцию гидроизоляции и теплоизоляции

На подложку укладывают арматурную сетку, которая защитит стяжку от растрескивания, обеспечит ей жесткость и послужит направляющей конструкцией для электрокабеля

К арматурной сетке электрокабель крепится отрезками гибкой монтажной полосы, монтажными скобами или обычной проволокой

Для управления электрическим теплым полом на стене располагают терморегулятор, к которому подключают электрокабель и датчики температуры

После подключения устройств к терморегулятору проверяют работоспособность системы. Если все в порядке, заливают ее цементной стяжкой

Дождавшись отвердения второго слоя стяжки, приступают к укладке напольного покрытия, которая проводится обычным способом

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

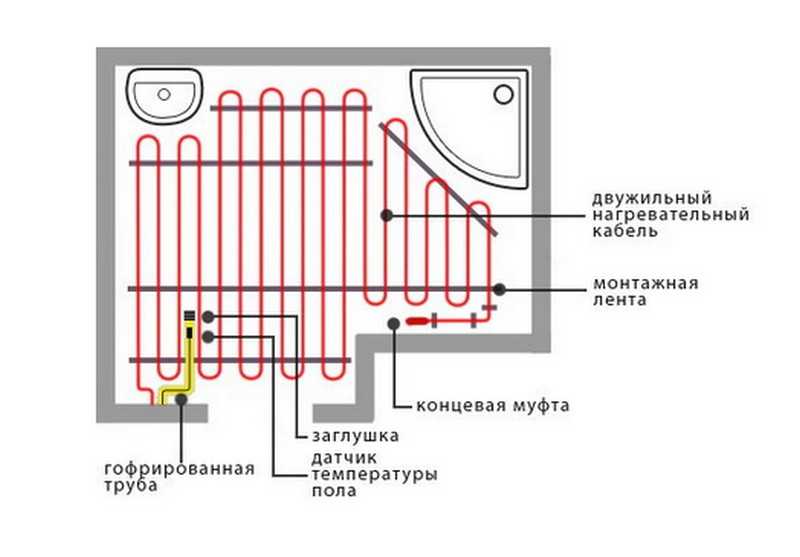

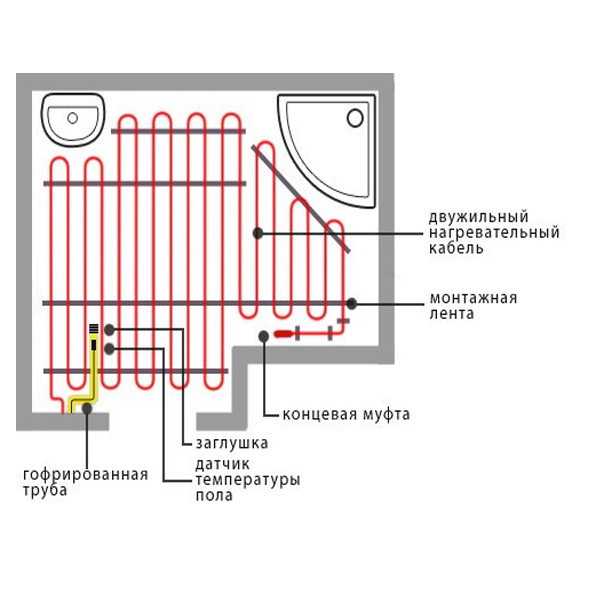

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор

Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля

По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Спустя время, положенное на отвердевание цементно-песчаной стяжки, укладывают напольное покрытие

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

• несложный и быстрый монтаж;
• небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
• возможность исключения такого рабочего момента, как заливка стяжки;
• отсутствие влияния на влажность в помещении;
• антиаллергический эффект;
• сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
• ионизация воздуха;
• легкий демонтаж в случае необходимости;
• высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
2. Пленку в свернутом виде в сеть подключать нельзя.
3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

• подготовки основы;
• укладки теплоотражателя;
• монтажа стержней;
• соединения между собой полос;
• подсоединения силового кабеля;
• подключения конструкции к терморегулятору;
• подключения термодатчика;
• заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

пошаговая инструкция, как сделать укладку теплого пола самостоятельно

Дата публикации: 12.02.2020 17:33

Электрический теплый пол из-за существующих тарифов на газ, твердое топливо и электроэнергию оказывается менее экономичным, чем система обогрева на газе или угле. Поэтому в большинстве случаев он является дополнительным источником тепла. Такое решение имеет несколько преимуществ:

• практически отсутствие инерционности – включил и тут же в ногах почувствовал тепло;
• быстрое остывание, так как нет воды с большой тепловой емкостью, то есть тепло расходуется именно когда нужно и лишних тепловых джоулей не генерируется.

Его наиболее часто устанавливают в ванных комнатах, туалетах и кухнях. Благодаря простоте монтажа (отсутствие необходимости в герметичном соединении труб, эксплуатирующихся под давлением), можно сделать электрический теплый пол своими руками. В этой статье мы опишем основные моменты этого процесса.

Виды электрических теплых полов

По виду нагревательных элементов эти полы делятся на 4 вида:

1. Нагревательный кабель – одно- или двух жильный. Сюда же относятся саморегулируемый нагревательный кабель.
2. Нагревательные маты. Это тот же нагревательный кабель, но только укрепленный на монтажной сетке.
3. Инфракрасная пленка. Полимерное гибкое полотно, которое генерирует инфракрасное излучение. Конструктивно такая пленка может быть двух видов:

• двухслойная полиуретановая пленка с карбоновым напылением внутри;
• двухслойная пленка из полиэтера, лавсана или полиуретана с алюминиевыми или карбоновыми полосами.

Для подключения пленки к электрической сети у нее имеются биметаллические (серебряные и медные полосы, уложенные друг на друга) шины, расположенные по краям.

4. Стержневой – нагревательный элемент в виде эластичного мата, представляет собой соединённые между собой кабелем карбоновые стержни. Обогрев помещения происходит при помощи инфракрасного излучения.

Перед тем, как начинать монтаж электрического теплого пола своими руками необходимо:

1. Выбрать его вид. Наиболее прогрессивным считается инфракрасная пленка. Она имеет наиболее высокий кпд (такой же, как и стержневые нагревательные элементы) и наиболее проста в монтаже. Минус – самая высокая цена на один киловатт мощности.
2. Рассчитать, сколько необходимо нагревательных элементов для комнат с точки зрения создания комфортных условий.

В зависимости от вида алгоритм расчета разный. Для нагревательных кабелей необходимо определиться с моделью, длиной и шагом укладки. По матам и пленке необходимо подобрать модели нужной мощности. Подробнее об алгоритме расчета смотрите в статье «Сколько электроэнергии потребляет теплый пол».

Монтаж кабельного электрического теплого пола

Пошаговая инструкция следующая:

1. Демонтаж старого пола – напольного покрытия и стяжки. Если основание имеет трещины, сколы, тщательно их зачищаем и заливаем цементным раствором. Очистка от мусора, грязи и пыли – все под веник. Выравниваем основание в горизонт. Можно использовать строительную смесь «Наливные полы».
2. Монтаж гидроизоляционной пленки. Обязательно сделайте ее напуск на стены высотой 100-120 мм.
3. Установка по периметру помещения на стене демпферной ленты для компенсации тепловых расширений слоев пола при работе.
4. Укладка теплоизоляционного слоя для предотвращения утечек тепла вниз. В качестве теплоизолятора можно использовать пенополистирол и ему подобный современный материал с фольгированным слоем в качестве подложки. Толщина 8-10 см в случае, если под полом будет находиться неотапливаемое помещение и 2-3 см, если отапливаемое.
5. Укладка армирующей сетки. Если используется нагревательный мат, то эта сетка входит в его конструкцию.
6. Укладка нагревательного кабеля и закрепление его монтажной лентой. Это очень важная операция и мы ниже остановимся на ней отдельно.
7. Проверка работоспособности системы перед заливкой стяжки. Включить пол необходимо на 2-3 минуты.
8. Установка маяков и заливка стяжки. Можно использовать смесь «Наливной пол». Но желательно, чтобы была пометка «Для теплого пола». Можно использовать обычную цементно-песчаную смесь (марка цемента М400) и специальные пластификаторы. Но для ее приготовления необходим определенный опыт. Стяжка теплого электрического пола должна быть высотой 3-5 см.

После этого можно приступать к монтажу финишного покрытия – керамической плитки, ламината, линолеума и т.д. Технология этих работ ничем не отличается от стандартной (для обычного пола), но есть несколько нюансов:

1. Используйте термостойкие клеи.
2. Если используете ламинат, то он тоже должен быть термостойким.

Укладка кабельной системы

Есть два типа кабеля одно и двухжильный. В первом случае контакты находятся с двух сторон кабеля. Во втором одной стороны. Нагревающие свойства и долговечность у них одинаковы. Но двухжильные модели стоят дороже, но зато проще в монтаже. Одножильный кабель необходимо уложить так, чтобы его оба конца были рядом. Для двухжильных моделей этого не требуется.

В случае двухжильного кабеля, после расчета его длины, отрезается необходимый кусок и после реза концы жил соединяются между собой при помощи концевой муфты.

Перед укладкой кабеля рисуем схему (лучше делать это на миллиметровой бумаге, обязательно соблюдая масштаб), учитывая следующие моменты:

1. Кабель должен заводиться в терморегулятор. Поэтому схему начинаем рисовать с выбора места для него. Обычно это около дверного проема.
2. Кабель не прокладывается под мебелью, холодильником и тому подобными предметами интерьера. Во-первых, незачем. Во-вторых, для исключения локальных перегревов кабели из-за давления мебели.
3. Необходимо соблюсти дистанции отступа:

• от плинтуса – 5 см;
• от мебели – 10 см;
• от радиаторов отопления – 25 см.

В месте установки терморегулятора в стене вырезаем нишу необходимых размеров (на 5 мм больше габаритов корпуса устройства), а также штробы для подвода жил нагревающего кабеля и кабеля датчика измерения температуры пола.

Размечаем созданную схему размещения кабеля на полу и начинаем по разметке его укладывать, фиксируя к сетке при помощи пластиковых хомутов. Если предполагается использовать датчик температуры пола, то из терморегулятора выводится через штробу в стене гофрированная трубка 10-12 мм в диаметре, где размещается кабель к нему. Сам датчик укладывается на обогреваемой поверхности пола не ближе 40 см от стены посередине между кабелями. Конец трубки рекомендуется закрыть специальной заглушкой, чтобы при заливке бетоном смесь не попала внутрь. Штроба заделывается цементной смесью.

Несколько важных моментов при установке кабельного пола

1. Первое включение электрического теплого пола (не на 2-3 минуты для проверки, а с полноценным прогревом помещения) можно делать через 28 дней после создания стяжки.
2. Если рядом с кабелем проходит труба отопления или горячей воды, то в этом месте кабель необходимо термоизолировать. Толщина изоляции 3-5 мм.
3. Если кабель располагается на двух плитах и ориентирован перпендикулярно их стыку, то в этом месте его не следует делать в натяг. Зафиксируйте его полукругом для компенсации возможной усадки.
4. Датчик замера температуры пола будет давать более точные показания, если его разместить как можно ближе к нулевой отметке пола. Поэтому перед заливкой стяжки подложите под него подкладку высотой 1,5 – 2 см.

Особенности монтажа нагревательных матов

Монтаж нагревательных матов практически ничем не отличается от монтажа кабельной системы. А как сделать электрический теплый пол своими руками в этом случае, мы рассказали выше.

Отличие – нет необходимости в укладке армирующей сетки, так как она уже входит в состав мата. Такую систему предпочтительно устанавливать в больших, с простой конфигурацией помещениях. В этом случае можно выиграть значительное время на укладке нагревательных элементов.

Особенности монтажа инфракрасной пленки

В отличие от кабельных систем для монтажа инфракрасной пленки не требуется создания стяжки. В стандартный покупной набор входит рулон (рулоны) термопленки, контактные зажимы и электропроводка.

Как и в предыдущих случаях, предварительно надо сделать эскиз, указав место размещения терморегулятора, термодатчика, обогреваемую площадь. Расстояние до плинтусов – 5 см. До стены, на которой будет размещаться терморегулятор – 15 см. До радиаторов – 25-30 см, до камина – 1 м. Под мебелью и холодильником пленка не размещается.

Огромным плюсом пленки по сравнению с матом является то, что ее можно как угодно кроить и делать это можно обычными ножницами. Единственное условие – рез должен проходить между нагревательными элементами, которые четко обозначены.

Производитель указывает оптимальные места раскроя. Если резать по ним, то потом изолируют только биметаллические шины (в местах реза). В остальных случаях (повторимся, резать можно как угодно) скотчем проклеивают концы полос.

Прежнее покрытие, если оно находится в нормальном состоянии, не демонтируют. Снимают лишь финишное напольное покрытие и если надо, в стяжке заделывают трещины и сколы. После этого в стяжке делают углубление под термодатчик и кабель к нему с таким расчетом, чтобы после их установки они не касались пленки. Также делают углубление под клеммы, через которые на шины будет подаваться электрический ток. Подготовленное основание закрывают гидроизоляционной пленкой, затем кладут фольгированную пленку для предотвращения ухода тепла вниз. Помещают в углубление термодатчик. Кабель закрывают металлической гофрой.

При укладке пленки ее полосы не должны перекрываться. С целью уменьшения длины провода полосы разворачивают торцовой стороной к стене, где будет находиться терморегулятор. Пленка имеет верх и низ, которые указываются производителем. Строго соблюдаем эту ориентацию.

Через клеммы подсоединяем электрическую проводку к шинам (необходимо в них всунуть оголенный провод и зажать плоскогубцами). Соединение тщательно изолируем битумным скотчем.

Проверяем работоспособность системы и выполняем финишное покрытие.

При монтаже в обуви по пленке ходить нельзя.

Особенности монтажа карбоновых стержней

Установка карбонового пола похожа на устройство электрического пола из нагревательных матов. Вначале на подготовленное основание укладывают гидроизоляционный и теплоизолирующие слои. Затем маты из карбоновых стержней, а сверху делают стяжку из песчано-цементной смеси или плиточного клея толщиной 2-3 см.

Установка своими руками электрического пола поможет значительно сократить затраты. Но его подключение своими руками к общей электросети через устройство защитного отключения (УЗО) делать не стоит. Лучше поручить это профессиональному электрику, имеющему допуск к таким работам.

Как установить напольное отопление – своими руками

Установка электрического напольного отопления (или лучистого теплого пола) под силу домовладельцам, которые уверены в своих навыках самостоятельных работ. Даже если вы хотите нанять профессионального электрика, такого как команда Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке напольного отопления требуют только основных инструментов и внимания к деталям.

Плиточные и каменные полы обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплый пол под дерево, ламинат, винил и бамбук.

• Аккумуляторная дрель
• Клеевой пистолет
• Мастерок
• Универсальный нож
• Вольтметр
• Долото
• Сетчатая лента из стекловолокна
• Подложка из цементных плит
• Затирка
• Тепловой мат с защитой GFCI
• Термостат
• Разбавленный строительный раствор
• Двусторонняя лента
• Канал

Как установить теплый пол Этапы

1. Определите, можете ли вы подключить нагревательный мат к существующей розетке или для него требуется выделенный контур.
2. Проверить нагревательные кабели внутри матов с помощью вольтомметра. Этот шаг позволяет убедиться, что изделие не повреждено и что все нагревательные кабели работают эффективно.
3. Подготовьте черновой пол, уложив цементную плиту.
   №
   1. Мастерком распределите затвердевший раствор и положите сверху цементную плиту. Прикрепите доски шурупами для цементных плит.
4. Выполните пробную установку нагревательных матов. НИКОГДА не режьте, не надрезайте и не перекрещивайте нагревательные кабели.
   1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и светильников. Вы можете разрезать сетчатый мат по мере необходимости, чтобы подогнать кусочки.
5. Подготовьте канавку в цементной плите с помощью долота, чтобы провести силовой кабель, кабелепровод и провода термостата.
6. Вырежьте в стене пазы для силового кабеля.
7. Прикрепите нагревательные маты к полу с помощью двустороннего скотча и клеевого пистолета.
8. Еще раз проверьте нагревательные кабели с помощью вольтомметра.
9. Провода питания рыбы и термостата проходят через две трубы. Нижние концы трубопроводов входят в вырезанные вами пазы.
10. Подсоедините кабелепровод к электрической коробке размером 4 x 4 дюйма, прикрепленной к стенной стойке.
11. Вплетите провода термостата в 12-дюймовый сетчатый мат, не касаясь кабелей.
12. Распределите раствор по мату, убедившись, что он соединяется с основанием из цементных плит.
13. Разместить плитку. Дайте раствору высохнуть.
14. Затирка плитки.
15. Полная проводка термостата и электрическое соединение.

Нужна помощь? Наймите экспертов Oliver

Специализированная команда Oliver Heating & Cooling предоставляет услуги по электроснабжению, отоплению, охлаждению и сантехнике по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать теплые полы, или у вас просто нет времени, чтобы вписать проект в свой плотный график, запросите у нас оценку. Проверьте и убедитесь, что вы находитесь в нашей зоне обслуживания!

Установка электрического теплого пола: полное руководство

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

Поверх электрического теплого пола можно укладывать камень, ламинат и ковер.
(Изображение предоставлено Гетти)

Установка электрического теплого пола может быть менее сложной для домашних мастеров, чем установка водяных систем. Проводку можно приобрести в рулонах матов, которые можно просто раскатать без необходимости позиционировать и закреплять каждый провод по отдельности.

Электрические теплые полы (UFH) — вариант, который выбирают многие домовладельцы при переоборудовании полов с подогревом. Это связано с тем, что он может быть тонким и низкопрофильным, поэтому пол не нужно выкапывать, чтобы добавить его во время ремонта, ремонта кухни или ванной комнаты. По этой причине его также часто используют для комнат первого этажа.

Более того, он обеспечивает быстрый нагрев, что идеально подходит для таких помещений, как ванные комнаты. Тем не менее, эксплуатационные расходы на электрические теплые полы выше по сравнению с мокрыми теплыми полами.

Независимо от того, надеетесь ли вы установить электрический теплый пол самостоятельно, выбираете продукт, готовый для установки вашим электриком, или просто хотите узнать больше, наше руководство по установке электрического напольного отопления ответит на ваши ключевые вопросы. Кроме того, мы также объясняем, чем отличается установка различных типов электрических систем UFH.

Могу ли я сам установить электрический теплый пол?

Да, если вы уверены в своих навыках рукоделия, с помощью этого руководства можно самостоятельно уложить электрические теплые полы. Тем не менее, вам все равно понадобится электрик, чтобы добавить источник питания, проверить его и затем подписать для целей строительных норм.

Как произвести замеры перед установкой электрического теплого пола?

Перед установкой электрических теплых полов вам необходимо определить, какие материалы вам потребуются. Вам также необходимо учитывать свои зоны UFH, если они расположены в больших помещениях или в нескольких комнатах.

После того, как вы измерили ширину и длину комнаты или зоны, где вы собираетесь установить электрический теплый пол, стоит отметить, что большинство монтажников оставляют вокруг комнаты круглые 50 мм края. Более того, если вы устанавливаете его на кухне, в идеале его не следует класть под шкафы и другую подобную фурнитуру.

Это особенно важно, когда элементы необходимо закрепить на полу, так как невозможно будет просверлить пол после установки UFH. Конечно, если вы когда-нибудь измените планировку, это может помочь сохранить пространство в будущем, если вы покроете весь пол, где не возникает проблем с фурнитурой.

Можно развернуть сетчатый или матовый электрический теплый пол (Изображение предоставлено Getty)

Можно ли установить электрический теплый пол на деревянный пол?

Если у вас есть деревянные полы, обычно используемые в комнатах на первом этаже, или деревянные подвесные полы на первом этаже, вам понадобится основание из фанеры или подходящая подложка из плитки, чтобы электрический теплый пол не повредил дерево. Вам также необходимо убедиться, что тип электрического подогрева пола, который вы выбираете, подходит для этого применения.

Вы также можете добавить деревянный пол с подогревом в качестве отделки пола.

Как установить электрический UFH на бетон?

Чтобы установить электрический теплый пол, вам необходимо очистить существующий пол до голой поверхности и убедиться, что он ровный, сухой и без пыли.

Также предпочтительнее установить теплоизоляцию пола, чтобы уменьшить потери тепла вниз, когда он находится в рабочем состоянии.

Прежде чем укладывать коврик, убедитесь, что на полу нет пыли и он чистый (Изображение предоставлено Getty Images)

Как подключить источник питания?

Электрик Джонатан Бэкон объясняет все, что вам нужно знать о подключении электропитания перед укладкой электрического теплого пола:

Большинство систем предлагают Wi-Fi или интеллектуальное подключение, которые могут помочь сократить расходы, находясь вдали от дома

Джонатан Бэкон

1 Вам необходимо установить, где будет находиться ваш источник питания, и прорезать отверстие для кабельного канала в стене и полу. Убедитесь, что он находится на одном уровне с поверхностью, иначе у вас возникнут проблемы с укладкой плитки.

2. Место источника питания также должно включать термостат и контроллер UFH с цепью, защищенной УЗО, которое обычно устанавливается на плате предохранителей.

3. Ваш электрик должен будет подключить источник питания и, в идеале, провести тест на сопротивление электрического нагревательного мата или теплового кабеля с помощью мультиметра. Это подтвердит, что UFH определенно работает перед его установкой. Если они не устанавливают систему для вас, электрик должен будет вернуться после установки, чтобы предоставить соответствующие сертификаты электроустановки.

Квалифицированный электрик

Джонатан имеет 26-летний опыт работы с электрическими установками, включая электрические теплые полы

Как укладывать электрические теплые полы?

Существуют различные способы установки в зависимости от выбранного вами типа электрического теплого пола. Взгляните на наше руководство по электрическим теплым полам, чтобы узнать, что выбрать, если вам все еще нужно принять решение.

Стоит отметить, что ни в коем случае нельзя резать провод при укладке любой из этих систем, только сетку, мат, ленту или другую подложку. Мы повторим это снова… никогда не перерезайте провод!

1. Установка тонких сетчатых систем

Проводка уже проложена по сетке, поэтому необходимо раскатывать сетку параллельными витками там, где это необходимо, и резать сетку (не проволоку), когда это необходимо. измените направление, чтобы продолжить раскатывать его по комнате. Убедитесь, что ни один из ваших кабелей не перекрывается и не расположен рядом с трубами горячей воды, так как это может вызвать проблемы.

2. Установка системы быстрого матирования

Укладывается аналогично сетке, но вместо этого на мате. Коврик обычно имеет липкую основу, которая удерживает его на месте. Если вы пройдете по коврику после того, как разместили его, это поможет приклеить его к основанию. Лента также часто поставляется там, где это необходимо.

3. Установка систем фольги под ковром

Имейте в виду, что, когда ковер укладывается поверх UFH, его нужно будет прикрепить на место, и вы не хотите, чтобы он прошел через вашу фольгу. Поэтому рекомендуется оставлять не менее 12 дюймов перед стенами при укладке. С системой фольги вы обычно раскатываете ее и укладываете аналогично матированию.

4. Установка системы незакрепленных проводов

Эта система требует очень осторожной установки, так как провода еще не размещены на мате. Тем не менее, из-за этого позиционирование гораздо более гибкое, и оно подходит для комнаты неправильной формы с большим количеством светильников.

При укладке лучше не располагать провод ближе 700 мм и не дальше 1000 мм, а ленту накладывать в направлении, противоположном проводке. Стоит отметить, что обычно вы не можете обрезать кабель до нужного размера, и первые несколько метров кабеля часто предназначены для вашего источника питания, а не для прокладки.

(Изображение предоставлено Getty Images)

Где разместить датчик?

После того, как вы уложили электрический теплый пол, вам нужно установить зонд. Это для вашего термостата подогрева пола и для того, чтобы убедиться, что он дает точные показания температуры.

«Убедитесь, что щуп не пересекает ни один из проводов, иначе он даст ложные показания. Он также должен располагаться под сеткой или ковриком, и иногда может потребоваться отверстие, чтобы убедиться, что он сидит заподлицо. Он также должен находиться на по крайней мере в шести дюймах от стены и рядом с источником питания», — объясняет наш опытный электрик Джонатан Бэкон.

После того, как все будет готово, еще раз проверьте его с помощью мультиметра, прежде чем укладывать напольное покрытие. Некоторые системы позволяют наносить клей прямо на него (всегда эластичный клей для плитки), в то время как другие необходимо укладывать под стяжку пола или самонивелирующийся продукт.

Если вы еще не уверены, какой тип напольного покрытия вы хотели бы положить сверху, взгляните на наш путеводитель по лучшим напольным покрытиям для полов с подогревом.

Сколько времени мне нужно ждать, прежде чем использовать мой UFH?

После установки всех этих систем лучше не использовать их пару недель, чтобы дать материалам осесть. В идеале после этого постепенно повышайте температуру примерно на 5 градусов в день, чтобы уменьшить вероятность растрескивания или отслоения плитки.

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте от нас электронные письма от имени наших надежных партнеров или спонсоров.

Эми провела более десяти лет в Лондоне, редактируя и пишу для The Daily Telegraph, MailOnline и Metro.co.uk, прежде чем переехать в Восточную Англию, где она начала ремонтировать старинную собственность в сельской местности Саффолка. В это время она также работала на телевидении в ITV Anglia и CBS, а также работала фрилансером для Yahoo, AOL, ESPN и The Mirror. Когда разразилась пандемия, она полностью переключилась на строительные работы по ремонту и потратила почти два года, сосредоточившись исключительно на этом.
