Как сделать верстак: разбираемся в устройстве

Как? Сделать верстак для гаража или небольшой автомастерской несложно. Главное – заранее высчитать его размеры, продумать расположение и определиться с видом и материалом изготовления.

На что обратить внимание? Чем больше работ будет выполняться на будущем верстаке, тем выше требования к нему. В конце концов, для полноценной СТО гораздо лучше выбрать профессиональную модель, чем прибегать к самодельным вариантам. Но выбор, конечно, за вами.

В этой статье:

1. Размеры верстака и место его размещения
2. Выбор материала для верстака
3. Варианты верстаков в гараж
4. Как сделать верстак для гаража или небольшой мастерской
5. Создание щита для верстака и организация освещения
6. Подбор тисков для верстака
7. Как выбрать готовый верстак для профессиональной СТО

Размеры верстака и место его размещения

Скажем прямо — без верстака невозможно выполнить какие-либо слесарные работы качественно. Дело в том, что больше всего усилий приходится именно на организацию рабочего места. Нужно сделать так, чтобы с заготовками можно было удобно работать, чтобы при необходимости их сочленение было устойчивым для пайки (при выполнении сварных работ) и пр. Поэтому для проведения автослесарных работ, следует начинать издалека – в частности, нужно осуществить ревизию свободного места.

Следует принимать в расчет, что не любое пространство, на котором ничего, вроде, не стоит, является свободным. Гараж предназначен для хранения транспортного средства, а значит, из машины должен обеспечиваться свободный вход и выход. Иными словами, открываемые двери не должны натыкаться на какие-либо стационарные предметы, к коим относится и верстак, в том числе. Если свободное пространство в дефиците, то, возможно, имеет смысл разместить верстак в ремонтной яме. Это накладывает специфические требования на конструкцию рабочего стола:

• он должен занимать минимум места, чтобы пространство ямы можно было использовать для получения доступа к любой точке днища авто, а значит, верстак следует делать откидным;
• ширина верстака не должна превышать половины ширины ямы, иначе за ним неудобно будет работать.

Когда вы определитесь с дислокацией, нужно будет выбрать схему данного рабочего стола. В интернете в свободном доступе можно найти десятки всевозможных чертежей той или иной степени проработки. При наличии желания и навыков черчения можно составить и свой собственный проект, приняв к сведению неудачные решения и сделав соответствующие выводы – здесь все на ваше усмотрение.

Как же сделать верстак собственными силами?

При разработке чертежа верстака следует опираться на следующую базу:

• Высота плоскости столешницы. Она должна быть равна расстоянию от пола до локтей работающего стоя мастера.
• Длина рабочего стола. Здесь все зависит от того, с какими деталями и заготовками вы предполагаете работать. Особых ограничений здесь нет, но обычно длины верстаков для автослесарных работ не превышают двух метров.
• Ширина верстака. Если этот показатель будет больше одного метра, то за различными деталями, приспособлениями и инструментами вам придется тянуться. Это снизит эргономику организации рабочего места и удлинит время производства работ. Так что, не более метра в ширину.
• Ширина и длина рамы, на которой будет лежать столешница. С учетом ножек обе габаритные величины должны быть, в среднем, на 10 см меньше габаритных размеров самой столешницы.
• Самой длинной и широкой частью верстака должна быть столешница. Так что ножки ни в коем случае не должны выпирать по углам.
• Подвесные ящики должны располагаться на вторичных перекладинах между ножками. Расстояние от них до пола не должно быть меньше 60 см (чтобы можно было использовать пространство под верстаком для складирования заготовок или готовых деталей).

Верстаки для столярных работ выполняются из дерева. Металлическими элементами в них являются: ходовой винт в тисках, шпильки, стопорные гайки, крепежи, возможно, даже втулка с шарикоподшипником. Однако на столярных верстаках настоятельно не рекомендуется выполнять никаких слесарных работ – во-первых, в силу мягкости деревянных прижимов не получится четко выдержать размеры, а во-вторых, боле жесткие металлические детали могут повредить деревянные элементы стола. И уж тем более, недопустимо проводить на таком верстаке сварочные работы.

Гораздо более разумным представляется создать верстак универсальный, у которого столешница, рама и ножки будут выполнены из металла. Благодаря своей прочности, он сможет выдерживать вест заготовок на десятки и сотни килограммов, кроме того, на нем легко можно будет размещать не только тиски, но также и станочные приспособления (вроде сверлильного или фрезерного), а также за таким верстаком можно будет производить сварочные работы. При этом сам рабочий стол можно сделать угловым, откидным и даже навесным. Единственное, его не получится сделать откатным.

Выбор материала для верстака

Очень многие автовладельцы рассматривают свой гараж, как второй дом. А потому к созданию внутри атмосферы уюта и комфорта они склонны подходить системно. Как же сделать верстак в гараже? Здесь обычно верстаки предназначаются для:

1. Самостоятельно проводимых регулярных технических осмотров автомобиля.
2. Осуществления своими руками мелких слесарных работ (причем, не только для нужд автомобиля, но и вообще, по дому).
3. Хобби (имеется в виду, если слесарное ремесло – это и есть хобби владельца гаража).

Каковы же особенности различных моделей рабочих столов и как сделать верстак своими руками? Разберемся:

Верстаки из дерева

Такие столы годятся для работы с древесиной, а также для обработки небольших металлических деталей, имеющих несложное устройство. Обработать сложносоставные узлы на них не получится. Обычно каркас создается из твердых пород древесины и укрепляется саморезами. Конструкция дополнительно усиливается распорками (поперечными либо х-образными). Внизу устраивается пространство для выдвижных ящиков. Кромка столешницы отделывается металлической полосой (для большей долговечности). Отличным материалом для формирования столешницы, а также ящиков является толстая фанера.

Весьма распространена модель верстака, где столешница укладывается на 2 массивные тумбы, скрепленные между собой. В данных тумбах удобно хранить инструменты и расходные материалы, что решает множество проблем со свободным пространством в гараже. Однако у таких верстаков есть и очевидные минусы:

• Любое дерево менее прочный материал, чем сталь. Деревянный стол рассчитан на менее серьезную нагрузку.
• Активное пользование верстаком приведет к его ускоренному износу. Отдельные его элементы очень быстро начнут ломаться.
• На деревянном верстаке сразу несколько видов оборудования разместить не получится (во-первых, из-за повышенной массы, а во-вторых, потому что места будет мало).
• Дерево менее стойко перед различными химически активными материалами (например, растворителями).
• И, наконец, древесина является пожароопасным материалом. А если учесть что в мастерской обычно присутствует целая «коллекция» всевозможных лаков, мастик, красок и т.д., еще один пожароопасный объект – это серьезный аргумент не делать выбор в его пользу.

Верстаки из металла

Такой рабочий стол весьма сложен в производстве, и для того, чтобы его собрать, необходимо как специальное оборудование, так и слесарный опыт (в том числе, навык сварки). Металлические верстаки прочны и надежны, и несмотря на повышенную стоимость (металл все-таки дороже, чем дерево) и сложности при его создании, они обладают рядом незаменимых преимуществ:

• Очень долгий срок эксплуатации. (К примеру, речь может идти о полувековом периоде).
• Широкий модельный ряд. Кроме того, возможны дополнительные комплектации в соответствии с индивидуальными пожеланиями (как универсальные, так и узкоспециализированные).
• Широкая функциональность металлических верстаков. На них можно выполнять операции как с деревом, так и с металлами (включая шлифовку, резку и обточку).
• Современные модели металлических верстаков могут разбираться полностью или частично (для экономии пространства), кроме того, в них можно при желании добавлять новые опции (например, зажимы и тиски).
• За счет жесткости стали верстак может быть весьма компактен без снижения прочностных характеристик. Столешница при этом намного более устойчива к различным повреждениям и воздействию реактивных сред (того же растворителя, к примеру).
• Верстаки из металла практически вовсе не нуждаются в уходе. Стальные детали, из которых такой верстак состоит, как правило, подвергнуты антикоррозийной обработке и не нуждаются в дополнительной покраске.

Варианты верстаков в гараж

Самой простой моделью является верстак без тумбы. Разумеется, это еще и самый дешевый вариант рабочего стола. Зачастую столешница в таких моделях выполняется складной (то есть, откидной). Такие верстаки имеют регулируемые ножки, что обеспечивает им устойчивость. Плюс к тому его столешница одной своей стороной крепится к стене.

Полностью складные верстаки используются в тех случаях, когда рабочее пространство в гараже находится в дефиците. Также предполагается редкое использование складного верстака. Но несмотря на название, эргономичностью такая модель не блещет, ведь для того, чтобы данный стол можно было привести в рабочее состояние, пространство рядом с ним не должно быть занято ничем.

Впрочем, при определенной смекалке использовать это пространство все-таки получится. Например, на пол можно укрепить направляющие, на которые устанавливаются передвижные платформы. И вот на них уже предполагается складывать разное имущество гаража, будь то ящики с инструментами или же покрышки. Тогда для того, чтобы создать необходимое свободное пространство (чтобы разложить верстак), нужно будет просто откатить платформы, а это гораздо проще, чем переставлять ящики и т.д.

Конструкции верстаков с одной тумбой гораздо более устойчивы. Обычно их масса не превышает 100 кг. В тумбе устанавливаются ящики для инструмента и расходных материалов, которые оснащаются роликами для простого выдвижения. Так же вместо более дорогих ящиков могут быть установлены простые полки, что еще больше удешевляет конструкцию; другие модели могут включать в себя инструментальные панели. Блокировка ящиков осуществляется с помощью центрального замка.

Вес верстаков с двумя тумбами составляет уже не менее 115 кг. При этом каждый ящик способен выдерживать до 30 кг дополнительной нагрузки. В более простых моделях тумбы могут быть выполнены в виде стеллажей с полками, а для удобного размещения инструмента к тумбам крепится вертикальный решетчатый стальной экран – к нему очень удобно на крючках крепить инструменты так, чтобы все было перед глазами и под рукой.

В зависимости от своей функциональности верстаки подразделяются на несколько разновидностей, причем, каждая имеет свои характерные размеры:

• Плотничный верстак. В гаражах он используется реже всего. У него, как правило, легкий стол, достигающий в длину 6 м. Столешница оснащается фиксаторами для различных заготовок: упоры и тиски.
• Столярные верстаки. Данные столы значительно более распространены. Их столешницы (выполненные из твердых пород древесины или же из листового металла) крепятся к прочным каркасам. Именно благодаря этому, на данных рабочих столах можно обрабатывать не только деревянные заготовки, но и стальные детали.
• Слесарные верстаки. Эти рабочие столы являются универсальным решением. Поверхность столешницы в данном случае не только прочная и жесткая, но и стойкая к различным химически агрессивным материалам. А значит, такой верстак прослужит очень долго.

Товары из категории

Перейти в каталог

Как сделать верстак для гаража или небольшой мастерской

Попробуем разобрать некоторые варианты создания рабочих столов из разных материалов:

Деревянные столы

Здесь потребуется набор следующих инструментов и расходных материалов: дрель-шуруповерт (лучше аккумуляторная), ножовка по дереву (но можно и по металлу – она дает более аккуратный пропил), угольник (со сторонами, минимум, 60Х60 см), уровень, крепежи (саморезы), набор ключей, брус (100х100 мм), доска (30 или 40 мм толщиной), толстая фанера (30 мм и выше).

Алгоритм создания:

1. Перед тем как начинать делать верстак, следует подготовить чертежи, а также доски для нижней рамы, на которой будет располагаться полочка для ящиков с инструментами (или другими материалами). Деревянные заготовки следует соединять между собой с помощью саморезов или же металлических накладок.
2. Таким же образом собирается и верхняя рама (под столешницу).
3. Опорные стойки формируются из бруса. К верхней и нижней рамам стойки крепятся при помощи болтов (то есть, в раме и в стойках нужно предварительно просверлить отверстия). Количество стоек должно быть не меньше шести.
4. Для придания жесткости каркасу нижнюю раму можно сделать в формате полочки. Для нее можно использовать тот же самый древесный листовой материал – в нашем случае это толстая фанера (она выдержит большую нагрузку).
5. После того, как каркас будет собран, можно приступать к столешнице. Используйте для нее доски, толщиной не менее 50 мм. Нарежьте доски по длине и прикрепите к каркасу саморезами.

К задней части верстака можно прикрепить лист из ОСБ, к которому на саморезы крепятся крючки для последующего навешивания на них инструментов.

Как сделать верстак с металлическим каркасом

Здесь понадобятся следующие материалы: квадратная труба 50х50 мм, уголок 40х40 мм, лист металла, толщиной 2 мм, фанера тонкая (3-5 мм), саморезы, краска.

Также будут нужны следующие инструменты: сварочный аппарат (для дуговой сварки), болгарка, дрель-шуруповерт (лучше аккумуляторная), рулетка, ножовка по дереву (но лучше – по металлу), электролобзик, наждачная бумага, кисть, линейка, уровень.

Создаем каркас:

1. В соответствии с чертежом, болгаркой нарезаем профильную трубу и свариваем заготовки между собой. Формируем каркас.
2. После осуществления сварки все швы нужно зачистить с помощью той же болгарки.
3. К задней части каркаса верстака вертикально привариваем уголки, которые будут служить креплением для панели под инструменты.
4. Рама для столешницы сваривается из уголка.
5. Места соединений нужно усиливать металлическими пластинами.
6. По углам нужно приварить стальные распорки. Это необходимо потому, что на верстак будут оказываться ударные нагрузки и вибрации, поэтому конструкцию нужно усиливать максимально эффективным (то есть, без серьезного переутяжеления конструкции) способом.
7. Далее из фанеры формируются ящики для крепежа и различных расходных материалов.
8. С боков ящиков нужно закрепить направляющие для мебели, а в столе под каждый ящик нужно сделать салазки, чтобы можно было легко задвигать их.
9. Готовый каркас верстака следует обезжирить и покрыть краской.
10. Доски, толщиной в 50 мм используем для создания столешницы. Напилив заготовок в размер, укладываем их в форму из уголков.
11. После того, как поверхность из досок будет собрана, ее нужно отшлифовать, заменив отрезной диск на болгарке на шлифовальный.
12. Можно оставить верстак в таком виде, а можно закрыть столешницу листом металла. В этом случае все доски перед укладкой следует обработать антисептическим раствором и дать им высохнуть.
13. Железный лист также нужно покрыть антикоррозийным составом. После высыхания укладываем лист на деревянную основу.
14. Передняя стенка каждого ящика должна быть снабжена ручкой для открывания.
15. К столешнице можно прикрепить тиски.
16. Также в столешнице нужно проделать отверстия для упорных клиньев.
17. Невостребованное внутреннее пространство под столешницей можно «заполнить» полками (по необходимости).
18. Панель для инструментов удобнее всего формировать из фанерного листа, предварительно покрытого антисептиком.
19. Данный фанерный лист крепим к вертикальным уголкам при помощи болтов и гаек.
20. Крепим крючки на фанеру (с помощью саморезов) и можно размещать на них электроинструмент.

Создание щита для верстака и организация освещения

Формирование щита

Щит для инструментов не обязательно должен крепиться к верстаку – он может висеть, например, на стене отдельно.

Его можно сделать как из листа металла, так и из древесного листового материала (типа ДСП, ЦСП или той же фанеры). Инструмент на нем можно размещать как с помощью крючков, так и в специально предусмотренных для этого карманах.

Деревянный щит (особенно, если он имеет большие размеры) лучше размещать на металлический каркас, а уже потом крепить к верстаку или к стене. Такая панель позволяет существенно сэкономить рабочее место и эргономично организовать хранение насущного инструмента.

Особенности обустройства освещения

Рекомендуется освещать не все помещение целиком, а лишь рабочую зону, но желательно, чтобы свет при этом не создавал тени (бил с разных сторон). Такого эффекта можно добиться при помощи точечного размещения светильников (и не придется переплачивать за ненужные киловатты). Кроме того, к щиту для инструментов можно прикрепить специальную лампу на штангах, которая позволит создавать дополнительную направленную подсветку в нужном месте.

Подбор тисков для верстака

Тиски – это необходимый элемент любого верстака. Они позволяют фиксировать заготовки (с помощью прижимных губок), в результате чего при обработке получается выдерживать требуемые размеры. Иногда на столешнице крепятся тиски поворотного типа – они позволяют фиксировать деталь в разных положениях (но это требуется далеко не всегда, а стоят такие тиски дороже).

Вообще, от модели тисков зависит, насколько качественно у вас получится обработать заготовку (потому что четкость и жесткость позиционирования непосредственно отражается на точности процесса). Также нужно понимать, что чем большие размеры у тисочных губок, тем более крупные детали можно фиксировать с их помощью. Губки могут иметь следующие качественные параметры и различаться:

• по ширине — от 80 до 250 мм;
• по высоте — от 140 до 310 мм;
• по зажимной силе – от 15 до 55 F.

Если вы делаете свой выбор в пользу поворотных тисков, то тогда следует принять во внимание следующие параметры:

• Площадь поверхности зажимных губок. Для ремонта большинства автомобильных деталей (которые подвержены самостоятельному ремонту в гаражных условиях) достаточно будет иметь тиски с высотой губок от 100 до 150 мм.
• Формат установки. Если тисками предполагается пользоваться часто, то следует выбирать тиски со стационарным креплением. Если редко – то достаточно ограничиться более экономичными моделями тисков с винтовым зажимом.
• Материал изготовления. Лучше всего выбирать чугунные тиски со стальными губками.
• Универсальность. Для того, чтобы обрабатывать детали разной формы, потребуются также и разные губки. Соответственно, лучше выбирать тиски со сменными губками.
• Габариты. Чем меньше у вас располагаемого свободного места, тем меньше по размерам должны быть ваши тиски.
• Цена. Здесь все закономерно: более дорогие тиски нужны для регулярной работы на профессиональной основе. Если же вам нужно просто иметь возможность что-то починить в гараже своими силами, вам будет достаточно обзавестись простой, бюджетной моделью.

Как выбрать готовый верстак для профессиональной СТО

Если перед вами стоит задача оборудовать профессиональной мебелью ваш сервисный автоцентр, то к верстакам у вас уже должны быть совершенно другие, более специализированные требования:

• Такие рабочие столы должны быть прочными.
• У отсеков для инструментов и расходных материалов должна быть повышенная вместимость.
• Верстаки должны быть рассчитаны на длительную эксплуатацию.
• Рабочими столами должно быть удобно пользоваться.
• В некоторых случаях нужно предусмотреть мобильность перемещения верстаков (например, оснастить их колесиками и упорными приспособлениями).

Прочность столешницы здесь играет определяющую роль. Она должна выдерживать, к примеру, выставление на стол силового агрегата автомобиля. Поэтому верстаки для профессиональной деятельности должны выполняться из стальных элементов, а столешница должна держать нагрузку 0,3-0,5 т.

Как правило, каждый верстак для автосервиса имеет, как минимум, одну встроенную тумбу с дверью, закрывающейся на ключ. Тумба необходима для того, чтобы хранить внутри ценные расходные материалы и не утратить их, например, при пересменке (элемент внедрения ответственного подхода к доверяемым ресурсам).

Отдельной «фишкой» профессионального верстака является панель для инструментов. Она также обычно располагается на задней стороне рабочего стола, перпендикулярно к поверхности столешницы. В отличии от «гаражных» верстаков профессиональные инструментальные панели имеют намного большую площадь и позволяют располагать на них гораздо более массивный инструмент (и в намного большем количестве). Там же могут быть размещены дополнительные полочки для расходных компонентов.

Создать своими руками верстак для профессиональной работы очень сложно. Поэтому лучше здесь будет выбрать подходящую модель и решиться на приобретение готового варианта. Рекомендуется присмотреться к следующим экземплярам:

• ML верстак 1600 ML0 с экраном (инструментальной панелью). Он имеет несколько цельносварных тумб и поставляется в разобранном виде. Максимально допустимая нагрузка на столешницу составляет 0,6 т. Ящики выполняются из перфопанели. При желании можно установить стальную столешницу, выполненную из 3-миллиметровой стали и 24-миллиметровой плиты МДФ. Стандартный цвет рабочего стола — серый глянец RAL 7030, двери или лотки тумб — синие RAL 5017.
• Универсальный верстак Гефест-ВС-100. Прекрасно подходит для слесарных и столярных работ. При создании данного рабочего стола было уделено повышенное внимание созданию эргономичного пространства, чтобы сделать сам процесс обработки заготовок простым и быстрым.
• Слесарный трехтумбовый верстак Sivik КС-023. Он обычно устанавливается на СТО по ремонту автотранспортных средств, да и на промышленных предприятиях иного профиля тоже. Конструкция верстака выполняется из жестких стальных элементов, а столешница – из 3-миллиметрового стального листа. Такой рабочий стол способен выдержать большую нагрузку.
• Верстак модели ПАКС ВП-4/1.6 161484. Его компоненты – это столешница, выполненная из МДФ (держит вес до 0,3 т.), инструментальная панель с полкой, способная выдерживать вес инструмента до 40 кг, а также тумба, имеющая 5 выдвижных ящиков и 2 полки. В каждом ящике можно разместить расходные материалы и инструменты, общим весом в 30 кг.

Если тщательно учесть все факторы, а также принять во внимание правила безопасности, то сделанный самостоятельно или же приобретенный верстак будет служить вам долго, а главное, пользоваться им будет удобно и приятно.

столярный, слесарный, складной, чертежи, размеры, из металла и дерева (фото)

Каждому мужчине обязательно нужен слесарный верстак, своими руками который сделать несложно. В большинстве случаев конструкцию устанавливают в гаражах или на дачных участках. Самодельный столярный верстак можно изготовить в виде столешницы на каркасной конструкции. Подобное устройство может стать отличным помощником в сооружении различных приспособлений. Эту задачу можно легко решить в случае, если есть в наличии все нужные для работы элементы. Также понадобится немного терпения.

Для приготовления различных приспособлений и предметов необходим верстак, который можно изготовить своими руками.

Верстак – это прочный столик, на котором можно производить обработку металла или дерева. Данное приспособление способно облегчить работу в мастерской. Устройство может иметь различную конструкцию, все зависит от личных предпочтений и характера производимых работ. Его можно сделать самостоятельно из металла или дерева. При помощи верстака выполняются слесарные, монтажные и другие работы на станциях технического обслуживания, в мастерских и цехах.

Верстак может быть слесарным или столярным. Последний изготовить проще, однако его можно использовать исключительно для обработки деревянных изделий. У столярных верстаков крышка изготавливается из дерева или обрабатывается линолеумом. Обработать заготовку из металла на столярном верстаке не получится, так как покрытие устройства будет сильно поглощать масло, а стружка от металла застрянет. Столярный верстак сооружается из дерева, потому он не такой устойчивый, как металлический.

Верстак из дерева как правило изготавливают для столярных работ и его устройство состоит из основных элементов.

Для гаражей в большинстве случаев используются слесарные верстаки, на которых можно выполнять обработку и металлических заготовок. Столик, который подходит для подобных работ, оснащается крышкой из металла. Такое устройство может обработать и заготовки из дерева, поэтому его можно назвать универсальным. В процессе работы с металлическими изделиями важную роль играет устойчивость приспособления, так как для обработки этого материала нужны существенные усилия, которые будут передаваться на столешницу.

Верстак из металла может быть одноместным и двухместным. Одноместный столик предназначен для одного пользователя, на двухместных могут работать несколько пользователей в одно время. Последний вариант рекомендуется отлично подходит для маленьких мастерских, но не на производстве. Один пользователь способен выполнить точные действия, другой в это время должен что-то разрезать. Верстак нужно подбирать под пользователя. Только так работы могут быть выполнены профессионально.

Элементы, из которых состоит верстак

Стандартные металлические устройства оснащаются столиком, крышкой и подверстачьем, которое в большинстве случаев изготавливается из непрочной древесины. Слесарная конструкция имеет прочный каркас и крышку, в которой есть трехсторонние бортики. Столики из металла можно сделать из фанерного листа или МДФ большой толщины. Данные материалы понадобится покрыть листом из стали. В столешнице верстака нет острых углов, потому исключается появление травм пользователя по неосторожности.

Слесарный верстак оборудуется часто в гаражах, имеет металлическую столешницу для работ с металлом,однако на нем можно выполнять и работы с деревом.

Ящики для хранения больших принадлежностей, которые располагаются под столешницей, понадобится оснастить направляющими, которые способны предотвратить их непредвиденное падение. Подобные рабочие столики можно оборудовать защитным экраном, который представляет собой щит, приваренный к задней стенке столика. Подобный элемент способен предотвратить загрязнение стенки, он дает возможность разместить рядом с рабочим местом все нужные принадлежности.

Ножки имеют большую площадь основания и высокую прочность, их понадобится скрепить в нижней части. В местах скрепления может размещаться полка для хранения различных комплектующих и больших инструментов. В большинстве случаев верстак из металла оснащается двумя тисками, устройством для упора и устройством для зажима.

Сегодня используются изделия с углублениями в столешнице, которые нужны для различных упорных элементов и струбцин. Для хранения вспомогательных устройств могут быть предусмотрены на столике различные отсеки и полочки. Столики нужно будет укомплектовать лампочками, розетками и держателями для различных приспособлений.

С помощью таких конструкций можно производить следующие операции:

• шлифование;
• заточка;
• распил;
• резка.

На обыкновенном столике не сможет поместиться такое количество инструментов. Следует учитывать и то, что понадобится отгибать листы железа, чего нельзя сделать на обыкновенном столе. Для этого и предназначаются верстаки, которые лучше всего изготавливать из качественной стали.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=eO_a4-mRdPU

В верстаке с экраном и тумбами можно будет хранить отвертки, шурупы, гвозди, мелкие элементы и так далее. Подобное устройство позволяет пользователю точно выполнять свою работу, при этом не нужно будет затрачивать больших усилий. Поэтому сейчас все больше людей интересуется тем, как сделать верстак самостоятельно.

Вернуться к оглавлению

Чертеж верстака из металла

Перед изготовлением металлического изделия подобного типа понадобится сделать чертеж и рассчитать габариты всех деталей конструкции. Первым делом надо определиться с высотой. Для этого понадобится опустить руки вниз, а ладони разместить параллельно напольному основанию. Расстояние между ладонью и напольным основанием является высотой рабочего места.

Для сооружения верстака понадобятся напильник, молоток, гвозди, рубанок и карандаш.

На следующем этапе надо будет просчитать размеры самого верстака. Следует заметить, что чем больше длина столешницы, тем удобнее пользователю работать. Для крышки столика достаточно ширины приблизительно в 55-60 см, а длины – в 1,5 м. Столешница производится из дерева или стальных листов. Если планируется использовать дерево, то его в дальнейшем надо будет обшить металлом.

Каркасная конструкция может быть изготовлена из уголков. Обязательно надо будет установить поперечины между ножками. Это нужно для надежности всей конструкции. Вместо распорок можно сделать удобную полку снизу, на которой будут размещаться лаки, различные приспособления и детали, которые потребуются для работы. Следует учитывать, что хороший качественный верстак обязательно должен быть прочным, поэтому понадобится заранее продумать метод крепления ножек к напольному основанию.

Схема полной комплектации верстака из металла изображена на рис. 1.

Следует помнить об источниках освещения и розетках, которые должны располагаться поблизости с верстаком. После этого можно будет произвести расчет нужного количества материала и начать изготовление конструкции. Многие начинающие мастера пренебрегают данным этапом и выполняют подгонку элементов уже в процессе работы. Однако подобный подход является неправильным, так как именно на этапе проектирования можно посмотреть на всю конструкцию в сборе и слегка изменить ее в случае, если есть такая необходимость. Следует точно подгонять все элементы, обрабатывать острые части металла. Только в таком случае конструкция будет функционировать долгий период времени.

Вернуться к оглавлению

Подготовительные работы, которые нужно выполнить

Рисунок 1. Схема возможной полной комплектации верстака.

Следует внимательно посмотреть на составленный чертеж и убедиться в том, что подготовленный вариант подходит. Понадобится точно продумать габариты приспособления, чтобы оно вмещалось на рабочей площадке. Нужно понимать, что хотя и верстак больших размеров намного удобнее, но в случае наличия маленького рабочего места лучшим вариантом будет малогабаритная столешница с одной полкой.

Не рекомендуется изготавливать самодельный верстак без полок, так как все равно нужно будет куда-то складывать инструменты. Современные конструкции оснащаются экраном для защиты, который в большинстве случаев располагается в задней части столика. На подобном экране понадобится установить фиксаторы, которые будут закреплять различные устройства. Если планируется изготовление ящиков, то их надо будет оборудовать механизмами, которые дадут возможность элементам полностью выдвигаться.

Для прочной фиксации приспособления рекомендуется использовать металл, который можно разрезать болгаркой. Чтобы изготовить каркас, можно использовать уголки из металла с толщиной 3 см и размерами 40х40 мм. Можно использовать и металлопрофили с сечением 50х30 мм. Дополнительно нужно будет подготовить металлическую полоску для закрепления рабочего столика к основной каркасной конструкции.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=0q_B9m-UCzY

Вернуться к оглавлению

Последовательность действий по изготовлению верстака

Элементы, которые будут нужны:

• уголки;
• металлические листы;
• саморезы;
• устройство для сварки;
• металлические пластины;
• металлопрофили.

Для каркаса надо нарезать заготовки по размеру и скрепить их с помощью сварки.

Если не планируется монтировать полочки, то конструкцию надо закрепить ребрами жесткости.

Они привариваются на высоте 10 см от напольного основания и 10 см вниз от столешницы. Ребра нужно установить и в центре столика. На ножки понадобится приварить пластины.

Далее изготавливается каркас столика. Из уголков 50х50 мм нужно сварить конструкцию, длина которой должна быть на 20 см больше основного каркаса. Это необходимо для крепления тисков. Далее в месте фиксации рабочего столика нужно наварить полоски. Все это скрепляется уголками. После этого выполняется монтаж защитных экранов.

В столешнице и уголке надо проделать отверстия, к которым будут закрепляться доски. Их можно зафиксировать саморезами. После этого столешницу нужно покрыть металлическим листом, который фиксируется саморезами.

http://www.parnikiteplicy.ru/www.youtube.com/watch?v=-BR3u28Og_E

Металлический верстак своими руками сделать несложно, нужно лишь соблюдать правильную последовательность действий.

15 лучших верстаков — бесплатные планы

Представлено
Ана Уайт Админ
на
Пн, 28. 02.2022 — 08:23

Одной из самых больших проблем при строительстве является наличие хорошего рабочего места. Строить без рабочего места — все равно, что готовить без кухни. Теперь ваше рабочее пространство не обязательно должно быть супер-причудливым или дорогим — все дело в хорошей организации и продуманном размещении инструментов. Последнее, что вы хотите делать, это вытаскивать пилу из хранилища каждый раз, когда вы строите. Это все равно, что вытаскивать духовку из хранилища каждый раз, когда вы хотите испечь.

Если вы новичок в деревообработке или опытный строитель, все начинается с верстака!

Вот наши 15 лучших чертежей верстака в одном месте!

Булавка на потом!

1. Легкий верстак

Этот верстак со столешницей является идеальным верстаком для начала работы по дереву или в качестве дополнительной рабочей зоны для добавления к существующей мастерской! С помощью простых методов строительства и минимального количества инструментов это может быть готово к использованию и построено в кратчайшие сроки. Этот простой дизайн включает в себя красивую рабочую зону с дополнительным открытым местом для хранения инструментов, пиломатериалов, зажимов и т. д. Так что, если вам просто нужен быстрый, простой и функциональный верстак, этот план для вас!

2. Верстак для пони-стены

Если вы можете построить стену для пони, вы можете построить верстак с ящиками. Все функциональные возможности шкафа-купе, но за небольшую часть стоимости и времени! Этот план очень легко изменить для вашего пространства, и нам нравится, что в нем есть место для пилы!

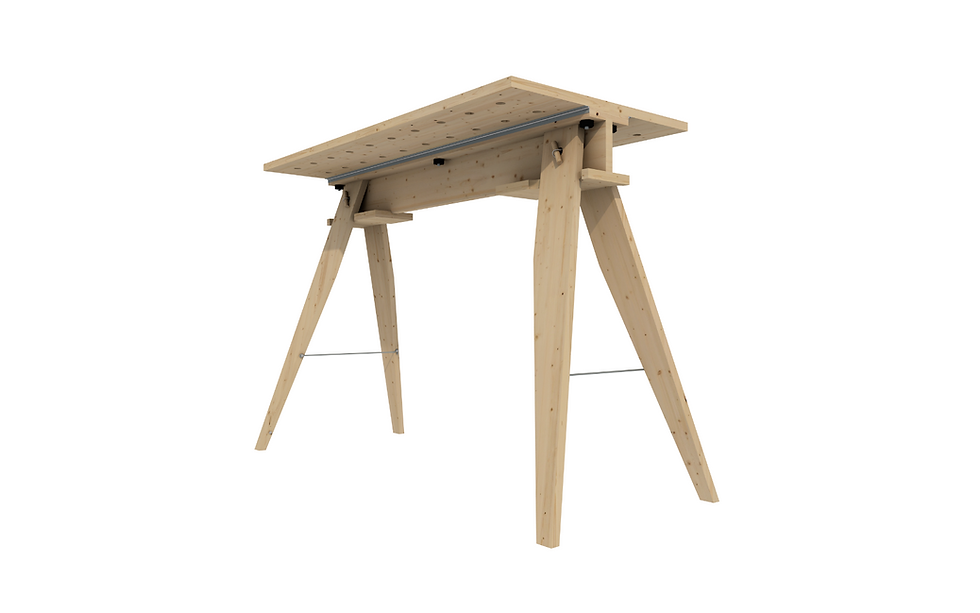

3. Складной верстак

Хотите начать строительство, но места мало? Эта складная рабочая станция занимает всего 4 квадратных фута и имеет много места для хранения. Он раскладывается, образуя рабочее пространство хорошего размера. Этот складной верстак идеально подходит для небольших рабочих площадей!

4. Верстак Ultimate Roll Away

Если у вас больше места, это может быть идеальным набором для вас! Этот верстак оснащен стойкой для торцовочной пилы с выдвижными тележками для хранения всех ваших инструментов и создания рабочих мест. Его легко настроить, и, что самое приятное, все это можно убрать, когда закончите!

5. Тележка для торцовочной пилы

Соберите эту тележку для торцовочной пилы из цельного листа фанеры! Благодаря дополнительным роликам и складывающимся сторонам вытяните его, когда вам нужно его использовать, и откатите его в сторону, когда он не используется.

6. Верстак для хранения

Этот удивительный верстак имеет большую рабочую поверхность для сборки проектов. По сути, это 2 книжные полки с каждой стороны, соединенные фанерой и на колесиках! Там так много места для хранения, так что легко хранить все в одном месте!

ПЛАН от Rogue Engineer

7. Стол для маршрутизатора

В этом столе для маршрутизатора есть все: вместительный ящик для хранения, хранилище для битов маршрутизатора, встроенный переключатель включения/выключения и многое другое! Так что, если вы ищете фрезерный стол, ознакомьтесь с нашими бесплатными пошаговыми планами!

8.

Мобильный верстак

Этот мобильный верстак очень гибок и подходит для многих строительных нужд. Он имеет большую рабочую поверхность для ваших проектов и тонны памяти! Его можно использовать как разгрузочный стол, если у вас есть настольная пила. Нам нравится добавленная система зажима гусеницы, которая делает процесс сборки еще проще! Этот план составлен журналом Woodshop Diaries.

9. Столярная мастерская в ящике

Этот переносной верстак хранит в себе инструменты! Его можно хранить под кроватью, и он легко выдвигается, превращаясь в прочный верстак. Мы любим его для строителей в квартирах, небольших помещениях или в дороге.

10. Стойка для сверлильного станка

Эта стойка для сверлильного станка мобильна и имеет много места для хранения. Даже если у вас нет сверлильного станка, это может стать отличным вариантом мобильного хранилища. Этот план разработан Брэдом из Fix This Build That!

11. Тележка для воздушного компрессора

Вместо того, чтобы таскать воздушный компрессор, соберите для него небольшую тележку! Отличный способ держать компрессор, гвоздезабиватели и несколько дополнительных принадлежностей под рукой для вашего следующего проекта!

Этот план от Shanty 2 Chic!

12.

Ultimate Dream Workshop

Если вы хотите добиться БОЛЬШОГО, вот наша Ryobi Dream Workshop! Это все, что вам нужно в одном плане! В этом полностенном верстаке с выкатными тележками есть все! Настройте тележки для ваших индивидуальных потребностей! Тележки можно сдвинуть вместе, чтобы увеличить площадь верстака, а когда все готово, их можно откатить. Держите все свои инструменты под рукой для использования и очистки, эта система сделает ваше здание более эффективным благодаря тому, что все в одном месте.

13. Подставка для инструментов с откидной крышкой

Эта вращающаяся тележка для инструментов обеспечивает дополнительное место для хранения и простоту использования при небольшой занимаемой площади. Его можно построить всего из одного листа фанеры! Этот план от Брэда из Fix This Build That!

14. Складной верстак

Это отличная идея в дополнение к обычно используемому верстаку для добавления рабочего места или в ограниченном пространстве. Этот план разработан Уилкером Досом!

15.

Сборочный стол Верстак с блоком питания

На этом большом сборочном столе есть все! Хранение инструментов, зарядных устройств, шлангов, большая поверхность для сборки и даже встроенный блок питания! Этот удивительный дизайн создан Sawdust 2 Stitches!

5 Варианты сборки складного верстака своими руками

https://youtu.be/RGwB6Tq2AlkВидео не может быть загружено, так как отключен JavaScript: верстак 🧰 Как построить простой складной верстак с настольной и торцовочной пилой, часть 1 (https: //youtu.be/RGwB6Tq2Alk)

Подпишитесь на Майка Кушнира на Youtube

Майк собирает складной верстак, который легко собрать и хранить у стены, чтобы освободить место в гараже.

Вам нужен складной верстак, который можно легко убрать, когда он не используется? Если да, то вам повезло! В этом сообщении блога мы обсудим пять различных вариантов сборки складного верстака. Мы предоставим вам подробные инструкции и изображения для каждого варианта, чтобы вы могли выбрать тот, который лучше всего соответствует вашим потребностям. Независимо от того, являетесь ли вы новичком или опытным столяром, обязательно найдется вариант сборки складного верстака, который идеально подойдет вам!

Что такое складной верстак?

Складной верстак станет прекрасным дополнением к любому столярному цеху. В сложенном виде они занимают очень мало места, и их легко убрать. Существует множество различных дизайнов, поэтому вы можете найти тот, который соответствует вашим потребностям и бюджету.

При выборе складного верстака необходимо учитывать несколько моментов. Во-первых, это тип древесины, которую вы хотите использовать. Существует множество различных вариантов, поэтому важно выбрать тот, который будет прочным и удобным в работе.

Второе, на что следует обратить внимание, это размер складного верстака. Вы должны убедиться, что он будет достаточно большим, чтобы вместить все ваши инструменты и материалы.

Третье, на что следует обратить внимание, это тип складного механизма, который вам нужен. Существует множество различных конструкций, поэтому вам нужно выбрать ту, которая будет проста в использовании и надежна.

После того, как вы обдумаете все это, пора приступать к поиску складных верстаков.

Нажмите здесь, чтобы просмотреть

Он называется Woodwork101. База данных  подробных видеороликов и чертежей  в кристально чистом, аппетитном формате HD, которая возьмет вас за руку и покажет, что правильно сделанные домашние проекты – это легко, весело и всегда высочайшего качества…  превращая мечту в реальность. реальность в одно мгновение . Получение идеальной сборки каждый раз.

Сборка моего складного настенного верстака на колесах за 150 долларов + Схемы «сделай сам» для скачивания

https://youtu.be/lyM6NZTRmSkВидео не может быть загружено, так как отключен JavaScript: сборка складного настенного верстака на колесах за 150 долларов + чертежи для самостоятельной загрузки (https://youtu. be/lyM6NZTRmSk)

Подписаться на VisualSpicer на Youtube

В этом мастер-классе по замедленной съемке своими руками я собираю складной настенный верстак стоимостью 150 долларов на колесах. Ниже вы найдете загружаемые чертежи для сборки своими руками, а также посмотрите список инструментов и материалов, которые я использовал для сборки настенного стола в мастерской «Сделай сам» в гараже.

Планы сборки: http://www.visualspicer.com/foldable-workshop-table.html

Насколько глубоким должен быть настенный верстак?

Это зависит от характера вашей работы, от того, как часто вы пользуетесь станком и какие инструменты планируете на нем держать.

Складной верстак — отличный вариант для тех, у кого мало места в мастерской.

При принятии решения о том, насколько глубоким должен быть складной верстак, необходимо учитывать несколько моментов.

Сначала подумайте о проектах, над которыми вы будете работать. Если вы в основном работаете над небольшими проектами, вам подойдет неглубокая скамья.

Но если вы планируете работать над более крупными проектами или хотите держать на рабочем столе различные инструменты, вам понадобится более глубокий стол.

Во-вторых, подумайте, как часто вы будете пользоваться скамейкой. Если вы используете его только изредка, то неглубокой скамейки будет достаточно.

Но если вы используете его часто или у вас много тяжелых проектов, вам понадобится более глубокая скамья.

Наконец, подумайте об инструментах, которые вы планируете держать на рабочем месте. Если у вас есть только несколько легких инструментов, то неглубокая скамья подойдет.

Но если у вас есть более крупные инструменты или несколько наборов инструментов, вам понадобится более глубокая скамья.

Помните об этом, когда решаете, насколько глубоким должен быть складной верстак.

И помните, вы всегда можете добавить больше глубины позже, если обнаружите, что вам это нужно.

Щелкните здесь для просмотра

Мой друг-деревообработчик поделился со мной этим видео Ральфа Чепмена, которое помогло ему создать свою мастерскую.

Видео объясняет преимущества руководства Ральфа Чепмена об открытии доступной мастерской и предотвращении наиболее распространенных ошибок, которое предлагает всем, кто интересуется деревообработкой.

Складной и передвижной верстак — компактная рабочая станция для небольших мастерских

https://youtu.be/nOL–HJfe98Видео не может быть загружено, так как отключен JavaScript: Складной и перекатной верстак — компактная рабочая станция для небольших мастерских ( https://youtu.be/nOL–HJfe98)

Подпишитесь на Atomic Dairy на Youtube

Мы сделали верстак, который складывается к стене, когда он не используется, и отсоединяется, чтобы катиться туда, где вам нужно, когда он развернут. Теперь у нас есть рабочее место, где, когда оно нам нужно, мы можем перекатить его туда, куда нам нужно. И он тоже сделан из супердешевых полноприводных автомобилей!

Начните с куска фанеры размером 24 x 48 дюймов, а затем вырежьте из досок или обрезков 2 x 4 следующие детали: Скамью 2 x 43,5 дюйма 2 x 17 дюймов 1 x 39,5 дюйма 2 x 44 дюйма Ноги 4 x 31 дюйма 4 x 7 ″ 2 x 16,5″ 2 x 9 3/4″

Какая оптимальная высота для гаражного верстака?

Опять же, это зависит от типа работы, которую вы будете выполнять, и от вашего роста. Как правило, более низкий верстак лучше подходит для работ по дереву, а более высокий — для таких задач, как покраска или ремонт автомобилей. Вы всегда можете поэкспериментировать, чтобы увидеть, что лучше всего подходит для вас.

Еще один вариант складного верстака — собрать его самостоятельно. Это может быть отличным проектом для столяров всех уровней квалификации. Есть много планов, доступных в Интернете, или вы можете создать свой собственный.

Сборка складного верстака — отличный способ сэкономить место в гараже или мастерской. С небольшим планированием и некоторыми базовыми навыками работы с деревом вы можете построить складной верстак, который будет служить вам долгие годы.

Складной верстак «Сделай сам»

https://youtu.be/BvZbmYlaCk4Видео не может быть загружено, так как отключен JavaScript: Складной верстак «Сделай сам» — мастер-класс в субботу утром (https://youtu.be/BvZbmYlaCk4)

Подпишитесь на Family Handyman на Youtube

Украсьте свое рабочее место этим удивительным складным верстаком с большим количеством места для ваших инструментов и материалов.

Планы проекта: https://www.familyhandyman.com/project/how-to-build-fold-down-workbench/

Как сделать складную ножку для верстака?

Один из вариантов сборки складного верстака — сделать собственную складную ножку из дерева. Вам нужно будет измерить толщину верхней части верстака и вырезать четыре куска дерева по этому размеру. Затем вам нужно будет просверлить отверстие в центре каждого куска дерева. Затем скрутите кусочки дерева вместе так, чтобы они образовали прямоугольник. Наконец, прикрепите прямоугольник к нижней стороне столешницы с помощью винтов.

Щелкните здесь, чтобы просмотреть

СКЛАДНОЙ ВЕРСТАК ДЛЯ ГАРАЖА СДЕЛАЙ САМ Как построить складной рабочий стол дешево

https://youtu.be/O_4AwKTCFqQВидео не может быть загружено, так как отключен JavaScript: СКЛАДНОЙ ВЕРСТАК ДЛЯ ГАРАЖА Сделай сам Как построить Дешевый складной рабочий стол (https://youtu.be/O_4AwKTCFqQ)

Подпишитесь на Maker Garage 101 на Youtube

Это простой, дешевый, складной верстак для начинающих для гаражей.
