Приточный клапан Домвент
Печать
- Обзор
- Характеристики
- Отзывы (0)
- О производителе
Описание приточного клапана Домвент
Вентиляционный клапан Домвент является пассивным устройством и работает за счет исправно работающей естественной или принудительной вытяжки в помещении. Необходимо учесть, что для свободного движения воздуха по помещению, на пути до вытяжки не должно быть герметичных препятствий.
Клапан позволяет подавать до 13 м³ свежего воздуха в час.
Клапан Домвент устанавливается прямо над батареей отопления как можно ближе к краю — так, чтобы направление приточного воздуха попадало на середину батареи. При этом расстояние от выходного отверстия до края батареи должно быть не менее 15 см. Также возможна установка вплотную к радиатору с направлением потока воздуха на радиатор.
При исправной системе отопления клапан Домвент отлично работает в зимнее время. Диапазон рабочих температур прибора от -40 до +80°С.
Приточный клапан Домвент также защищает от шума и пыли. Для эффективной работы клапана необходима хорошо работающая вытяжка. В случае, если вытяжка слабая, мы рекомендуем установить вытяжной вентилятор.

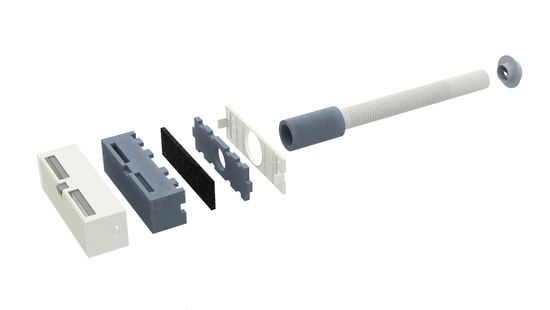

Устройство и принцип работы
Свежий воздух входит через наружную решетку, проходит по теплоизолированной пластиковой трубе и попадает в помещение. При этом происходит грубая фильтрация поступаемого воздуха, поглощается уличный шум, и благодаря лабиринту, расположенному внутри клапана, понижается скорость воздушного потока.
Затем воздух попадает на радиатор отопления, где нагревается до температуры близкой к комнатной.
Технические характеристики
Габаритные размеры:
Внутренний блок: длина 180 мм, ширина 85мм, высота 84 мм;
Наружная решетка: высота 3 мм, наружный ø 60 мм;
Соединительная трубка: ø 40 мм, длина равна толщине стены;
Отверстие под трубный утеплитель со стороны помещения: ø 65 мм, длина от 70 — 100 мм до толщины стены.
Расход воздуха в зависимости от перепада давления:
|
Перепад давления, Па
|
Скорость воздуха, м/с
|
Расход воздуха, м3/ч
|
|
50
|
5,20
|
21,15
|
|
100
|
8,70
|
35,39
|
|
150
|
9,20
|
37,43
|
|
200
|
10,00
|
40,68
|
|
250
|
11,20
|
45,56
|
|
300
|
12,20
|
49,63
|
Какой клапан выбрать — сравнительные характеристики.
Монтаж
В стене между радиатором отопления и подоконником сверлится отверстие ø 65-68mm и глубиной 70-100mm под трубный утеплитель.
Буром ø40mm в стене делается сквозное отверстие под углом 5 градусов вниз, чтобы случайно попавшая в трубу вода могла стекать наружу.
В отверстие устанавливается пластиковая труба, края которой снаружи должны быть на уровне стены, а изнутри выступать примерно на 6 мм. Со стороны улицы труба закрывается решеткой.
Надевается трубный утеплитель, края которого должны выступать за уровень внутренней поверхности стены на сантиметр. Делается разметка для крепления корпуса так, чтобы труба располагалась по центру отверстия, и подготавливаются крепежные отверстия.
Корпус клапана монтируется вплотную к стене (должен прижимать утеплитель) и закрепляется на саморезы.
В корпус устанавливается шумопоглотитель и заслонка для регулирования потока воздуха.
Клапан установлен и готов к работе. Весь процесс установки клапана занимает около 60 минут.
Обслуживание клапана
Стеновой приточный клапан не требует смены фильтра. Для того, чтобы его очистить раз в полгода с корпуса снимается крышка, шумопоглотитель вынимается и тщательно вытряхивается, а при сильном загрязнении — промывается под небольшим напором воды и просушивается. После этого фильтр вставляется на место, клапан закрывается крышкой. Приспособление вновь готово к эксплуатации.
Следует отметить, что клапан будет работать на высоком, качественном уровне только в том случае, если в помещении:
- правильно функционирует естественная или принудительная вытяжная вентиляция;
- обеспечено свободное движение воздуха между комнатами дома, квартиры или офиса (отсутствуют межкомнатные двери с герметичным притвором). Если это правило нарушено, необходимо установить на дверях вентиляционные решетки либо создать двухсантиметровые щели между дверным полотном и полом.
Документация
Паспорт Клапана Домвент
Монтаж Клапана Домвент
О производителе
ООО «Домашняя вентиляция» занимается разработкой и производством систем домашней вентиляции для домов и квартир с 2008 года.
В мае 2010 года в г. Санкт – Петербурге была зарегистрирована компания ООО «Домашняя вентиляция» (сокращенно ООО «Домвент») для организации массового производства вентклапанов и сопутствующих изделий.
В 2011 году запущены в производство стеновой вентклапан ДОМВЕНТ и дверной вентклапан ДВЕРВЕНТ. Все изделия прошли необходимые испытания и сертификацию. Проектировщики используют клапаны «Домвент» при строительстве как загородных домов, так и целых жилых кварталов.
| Наличие управления на корпусе прибора | Нет |
| Срок гарантии на монтаж (лет) | 5 |
| Срок гарантии на прибор | 24 месяца |
| Датчик влажности | Нет |
| Наличие клапана | Да, ручной |
| Диаметр воздуховодов, мм | 68 |
| Защита от конденсата | Есть |
| Защита от обмерзания | Обеспечивается за счёт выбора места установки (над батареей отопления) |
| Климат-контроль | Нет |
| Размещение | Внутреннее |
| Датчик уровня СО2 | Нет |
| Материал корпуса | Пластик |
| Датчик качества воздуха | Нет |
| Пульт ДУ | Нет |
| Таймер | Нет |
Толщина стены (min. .max), мм
|
10..2000 |
| Индикация замены фильтра | Нет |
| Бренд | Домвент |
| Допустимая t уличного воздуха (min..max), С |
-40. .+80
|
| Фильтрация пыльцы | Нет |
| Угольный фильтр | Нет |
| Наличие фотокалитического фильтра | Нет |
| Фильтрация пыли | Да |
| Фильтрация вредных газов | Нет |
Макс. площадь помещения, м2
|
16 |
| Производительность (приток), м3/час | 0..13, зависит от перепада давления |
| Вид | Клапан |
| Страна производства | Россия |
| Рекуперация | Нет |
| Защита от аллергенов | Нет |
| Наличие | Снят с производства |
| Название модели на русском | Стеновой клапан Домвент |
| Синхронизация с другими устройствами | Нет |
| Наличие дисплея | Нет |
| Нагреватель | Нет |
| Датчик CO (угарный газ) | Нет |
| Ионизатор | Нет |
| Генератор отрицательных ионов | Нет |
| УФ лампа | Нет |
| Арома капсула | Нет |
