Электропроводка в доме из газобетона своими руками: трехфазное напряжение, монтаж, устройство электропроводки

трехфазное напряжение, монтаж, устройство электропроводки

Содержание

1. Устройство электропроводки
2. Распределительные коробки в доме из газобетона
3. Выбор схемы электропроводки
4. Расчет мощности и выбор сечения кабеля
5. Монтаж электропроводки
6. Как сделать проводку в доме из газобетона своими руками

Электропроводка — это все кабеля, по которым электричество поступает к энергопотребителям. Также к проводке относится различное электрооборудование, крепления, защитные устройства. От качества электропроводки зависит не только комфорт энергопользователей, но и пожарная безопасность. Чтобы сделать электрическую проводку в доме из газобетона раз и навсегда и в будущем избежать штробления стен к выбору схемы электропроводки и ее монтажу нужно подойти продуманно и ответственно.

Система электроснабжения в России трехфазная (380 В). Однофазное напряжение (220 В) в обычной розетке — это фазное напряжение одной из трех фаз. По линиям ЛЭП к дому из газоблока подходит электричество с огромным напряжением — 10 000 В. Электричество поступает в понижающий трансформатор, из которого расходится 4 провода(3 фазных + 1 нулевой). В дом проводится 2 провода: фазный и нулевой. Оба провода попадают в вводный щиток, в котором установлен автомат и ограничитель напряжения для защиты электросети от резких перепадов, например в случае попадания молнии. Также в щитке происходит заземление. Причем заземление выполняется до автомата. Непосредственно в дом из газобетона уходит трехжильный кабель, от которого и ведется вся разводка.

Электропроводка частного дома включает следующие элементы:

• электрощиток;
• распределительные короба;
• мощные приборы-энергопотребители;
• осветительные приборы;
• выключатели и розетки.

Соединяются элементы при помощи электрического кабеля нужного сечения.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Самый важный элемент электропроводки — распределительная коробка. Это устройство, в котором размещаются кабели, выполняется их соединение, разводка и т.д. Другими словами это — точка разветвления проводов, отсюда кабеля идут к приборам-потребителям электроэнергии, к выключателям и розеткам. Функции распределительных коробов в газоблочном доме:

• равномерное распределение нагрузки от энергопотребителей;
• возможность добавления новых энергопотребителей;
• ремонт и модернизация электрической системы дома.

По типу расположения распределительные короба делятся на два типа:

1. Встраиваемые (вмурованные) в стены. Это более предпочтительный и удобный вариант. Газобетон легко штробится и вырезать в стене место под коробку не составит труда.
2. Накладные (наружные). Крепятся на стену с помощью дюбелей или саморезов. В этом случае короб будет на виду, что не совсем эстетично и удобно. Способ применяется для устройства дополнительных коробок в уже эксплуатируемом доме из газоблока, когда штрабление стен не желательно.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

По типу используемого материала распределительные коробки бывают металлическими и пластиковыми. Для бытовых условий достаточно короба из пластика с показателем пылевлагозащиты IP 54-56.

Схема электропроводки должна быть не только удобной, но и соответствовать действующим СП 76.13330.2016 и СНиП 31-110-2003. Основные правила, которые нужно соблюдать при разработке схемы прокладки проводки в доме из газобетонных блоков:

1. Кабели и провода должны располагаться строго вертикально или горизонтально. Не допускается прокладка кабеля под углом, скругленные изгибы. Поворот возможен только под углом 90 градусов. Прямолинейно проложенные провода легко найти для ремонта.
2. Расстояние выключателей, розеток и других элементов от дверных и оконных проемов должно быть не менее 0. 2 метров, от уровня пола — не менее 0.8 метров, от газовых труб — не менее 0.5 метра.
3. Для мощных бытовых приборов должны быть предусмотрены отдельные контуры. К таким приборам относят: стиральные машины, водонагреватели (бойлеры), газовые и электрические котлы, насосы, кондиционеры.

Все схемы электропроводки частных домов строятся по одному принципу и различаются только количеством розеток, выключателей, контуров. На схеме указываются места расположения всех энергопотребителей: мощные и маломощные бытовые приборы, светильники, розетки, выключатели. По схеме можно подсчитать требуемое количество автоматов, щитков, УЗО и нужный метраж проводов.

В небольшом одноэтажном домике из газобетона электрощиток может быть один. Для двух-, трехэтажных коттеджей целесообразно монтировать электрощитки отдельно для каждого этажа. При наличии резервного источника питания — генератора лучше расположить электрощиток в подсобном помещении или гараже. Здесь же устанавливается входной рубильник, стабилизаторы напряжения и электросчетчики. Если в помещении планируется устанавливать мощный прибор с отдельным контуром и много мелких энергопотребителей, например, на кухне, то на входе нужно монтировать распределительный короб. Для жилых комнат короб может быть на несколько помещений.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

При составлении схемы электропроводки в доме из газобетона с трехфазным напряжением не забывайте о пристройках. Баня, гараж, беседка — все это тоже должно освещаться и учитываться при расчете мощности и выборе сечения электрических проводов.

Расчет мощности выполняется очень просто: нужно суммировать мощность всех электропотребителей в доме и прибавить 10% запаса. В Интернете есть специальные калькуляторы, используя которые можно быстро подсчитать мощность. Для бытовой проводки, как правило, используется трехжильный медный электрокабель ВВГнг, ШВВПнг сечением 4-8 мм. Если использовать провода меньшего сечения, то они не будут выдерживать нагрузку и начнут плавиться. В соответствии с требованиями ПУЭ п 7.1.35 минимальное сечение провода для внутридомовой проводки — 2.5 мм.

В зависимости от типа энергопотребителей рекомендуемое сечение кабеля составляет:

• контуры освещения — 3*1.5 или 3*2 мм;
• группы бытовых розеток — 3*2.5 мм;
• электроплита — 3*4 мм;
• кондиционер — 3*2.5 мм;
• насосы, котлы — 3*4 мм.

Для мощных приборов производитель всегда указывает оптимальное сечение питающего электрокабеля. Исходя из сечения проводов, выбирается номинал автоматов. Для кабеля 2.5 мм — 25 А, менее — не более 16 А.

Для прокладки проводки в газобетоне выполняются штробы — выемки под короба, подрозетники и провода. Устройство красивых ровных штроб возможно только при использовании штробореза. Теоретически можно использовать перфоратор, но делать всю проводку в доме таким способом весьма трудоемко и затратно: разоритесь на круги, и пыль будет стоять буквально «столбом». Поэтому даже самый маломощный или ручной штроборез справится лучше. Перед началом штробления нужно на стенах и полу сделать разметку. Это поможет не отклониться от в сторону и выполнить штробы строго в горизонтальном или вертикальном положении. Глубина штробы составляет 2-3 см.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Нужно ли использовать гофру для проводов, идущих в газобетоне? Пластиковая гофра служит для дополнительной защиты кабеля от механических повреждений. Так как провода будут проложены внутри газоблока, и на стене не будут действовать интенсивные нагрузки, то на гофре можно сэкономить. А вот электрокабель, проложенный по полу, лучше заключить в гофру. Провода укладываются в штробы крепятся при помощи дюбель-хомутов, алюминиевой закладки или алебастрового раствора. После укладки кабеля штроба заделывается цементно-песчаным или гипсовым раствором.

Проводка в доме из газобетона — это не сложно и большинство работ можно выполнить своими руками. Работы выполняются на основании схемы, на которой указано расположение всех элементов электропроводки.

1. Разметка проводки. Используя строительный уровень и рулетку, размечаем будущую проводку прямо на газобетоне. Рисуем места установки подрозетников, распределительных коробов, мощных электроприборов, светильников.
2. Штробление газоблочных стен. При помощи штробореза, зубила и молотка делаем штробы по намеченной разметке. Вырезаем углубления под розетки и ниши под короба. Штробы и ниши очищаем от пыли.
3. Установка элементов проводки. Для монтажа потребуются инструменты: пассатижи, кусачки, строительный нож, набор отверток, пресс-клещи, паяльник, тестер, стриппер. Электрические магистрали прокладываем от щитка к потребителям. Для проводов нужно оставлять выпуски для распределительных коробок — по 0.2 метра на каждую. Коробки устанавливаем в ниши и закрепляем на дюбеля или гипсовый раствор. В последнюю очередь осуществляем подключение розеток и выключателей, оснащаем электрощиток автоматами и УЗО.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
275

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google
Privacy
Policy and
Terms of
Service apply.

Электропроводка в газобетонном доме своими руками

В данной статье мы собрали множество полезной информации про электропроводку в газобетонном доме. Вы узнаете некоторые азы электромонтажного дела, среди которых следующее: подбор диаметра проводов, сравнение кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и многое другое.

Расчет мощности электропотребления и подбор кабеля

Чтобы определиться с характеристиками требуемого электрического кабеля, необходимо рассчитать мощность потребления всех возможных электроприборов в доме. Сразу отметим, что нужно применять именно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения мощных электроприборов, таких как бойлер, электроплита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

Однопроволочная или многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при частых перегибах ломается. Ее используют именно для стационарный электропроводки, так как она дешевле чем многопроволочная и более проста в монтаже.

Многопроволочная жила очень гибкая, применяется для труднодоступных мест и для подключения переносного оборудования.

Использование трансформаторов и стабилизаторов

Нестабильное напряжение в сети является частой проблемой в домах, и это может стать не только причиной поломки электроприборов, но даже порчи электропроводки.

Решить такие неполадки можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, преобразующий напряжение. Заказать такой прибор можно на сайте newet.ru. Принцип трансформатора в том, что он выравнивает и сглаживает скачки напряжения, защищая всю электросистему дома.

Схемы подключения проводки

От схемы подключения зависит надежность электропроводки, удобство использования, и расход провода и комплектующих.

Выделяют следующие виды (схемы) подключения:

1. Все розетки и лампочки подключены через один автомат.
2. Все розетки подключены через один автомат, все лампочки – через другой.
3. В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План электропроводки и разводки в доме

План электропроводки является очень важным и ответственным этапом, в котором нужно очень хорошо разобраться самостоятельно, или прибегнуть к услугам специалистов.

На этапе планировки нужно схематически указывать следующие элементы:

1. Щиток.
2. Провода.
3. Розетки.
4. Светильники(лампочки).
5. Выключатели.
6. Автоматы.
7. Распределительные коробки.

Скрытая и открытая проводка

Скрытая проводка – это вариант, когда провода прячутся в стены, потолок и пол. В стенах делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках гофрированные кабели закрываются натяжными потолками, пластиковыми панелями и прочими навесными материалами.

Основной смысл скрытой проводки – визуальное восприятие и дополнительные возможности декора.

Открытая проводка – это вариант, когда гофрированные кабеля укладываются снаружи стен в специальные кабель каналы. По полу и потолку кабеля укладываются в плинтуса. На вид такая проводка смотрится не очень приятно, моё субъективное мнение.

И она больше подвержена механическим повреждениям, к примеру, если ее случайно адеть переносимой мебелью. Плюс открытой проводки – быстрая замена и простой ремонт.

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Монтаж распределительных коробок и розеток

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут полностью выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и более пожаробезопасно и практичнее.

Большое отверстие в газобетоне под розетку или распределительную коробку можно сделать при помощи шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также очень просто, при помощи штробореза или шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, чтобы не запутаться при дальнейшей отделке.

Выпиливая штробы рекомендуем прикручивать направляющие из металлического профиля, это позволит сделать канавки идеально ровными.

Электропроводка в доме из газобетона: видео, фото, схема

Перед выполнением монтажных работ в газобетонном доме необходимо рассчитать потребляемую мощность всего дома и каждого помещения в отдельности. Сумма мощностей всех помещений даст общую потребляемую мощность жилья. Это необходимо для того, чтобы определить характеристики вводного кабеля, электросчетчика, общего автоматического выключателя и автоматов, расположенных в секциях или помещениях. Далее мы опишем, как должна быть выполнена электропроводка в доме из газобетона. Для читателей Электроэксперт мы предоставили инструкцию с фото и видео примерами.

• Выбор схемы
• Скрытая проводка
• Наружная проводка

Выбор схемы

Итак, начнем с выбора схемы подключения потребителя. От него зависит расход провода на электропроводку, количество комплектующих, а также надежность и удобство эксплуатации смонтированной электропроводки. Можно рассмотреть три основные схемы электропроводки в газобетоне:

• все розетки и осветительные приборы включаются через один автомат;
• все розетки включаются через один выключатель, а освещение через другой;
• все розетки одной комнаты подключаются через отдельный автомат, все освещение через другой (не забываем, что котел, стиральная машина, электроотопление, электроплита включаются отдельно от других потребителей).

Самый подходящий третий вариант. Подробнее вопрос рассмотрен в статье: как разделить электропроводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Далее необходимо определить тип проводки: скрытая или открытая. В каждом случае своя специфика работы и набор комплектующих для электромонтажа.

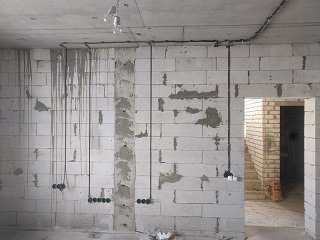

Скрытая электропроводка

Газобетон является легким в обработке материалом и для прокладки внутренней электропроводки, в отличие от бетонных стен, не вызывает особых проблем. Легко режется и фаской, и обычной «болгаркой», только пыли больше. Этот этап можно выполнить самостоятельно.

После этого необходимо выполнить разметку для электропроводки, а также установку розеток и выключателей по всему участку. Необходимо соблюдать одно правило: кабельную линию проводят только горизонтально или вертикально, поворачивая вверх или вниз под углом 90 градусов. В доме не должно быть диагональных схем электропроводки.

По составленной схеме электрик создает штробы, вырезает посадочные места для выключателей, розеток, бра, бра. В подготовленный газобетон заворачивает электрические компоненты, укладывает провода, закрепляет их в штробах хомутами, как показано на фото ниже. После этого заполняет пустоты раствором, выравнивает.

У некоторых владельцев возникает вопрос, как проложить кабель в стене с помощью внутренних кабель-каналов или электрогофры. В этом случае нужно штробы делать глубже и шире (по размеру гофры). Обычно крепят его на зажимы или дюбеля, хомуты, что в некоторых случаях ускоряет проводку.

Однако не стоит полагать, что таким образом можно заменить проводку в случае ее повреждения, не вскрывая стену. Вытягивание кабеля из гофры в большинстве случаев затруднительно, а разводка в гофре не предназначена для обеспечения взаимозаменяемости проводки, а является лишь способом ее прокладки и дополнительной защиты.

Как провести электричество по потолку? Если стены в доме из газобетона, то перекрытие можно сделать:

• монолитным;

уложено

• железобетонных перекрытий;
• смонтированных деревянных полов.

В зависимости от типа напольного покрытия необходимо выбрать способ, как выполнить подключение проводов к люстрам, потолочным светильникам. Если потолок монолитный, то при его изготовлении должны были быть предусмотрены каналы для проводки. В этом случае достаточно воспользоваться готовым раствором. В случае сборных железобетонных перекрытий можно использовать заранее предусмотренные технологические отверстия. Если это деревянные перекрытия, то необходимо проводить открытую укладку с выполнением всех требований ПУЭ. О том, как провести электропроводку в деревянном доме, мы рассказали в отдельной статье.

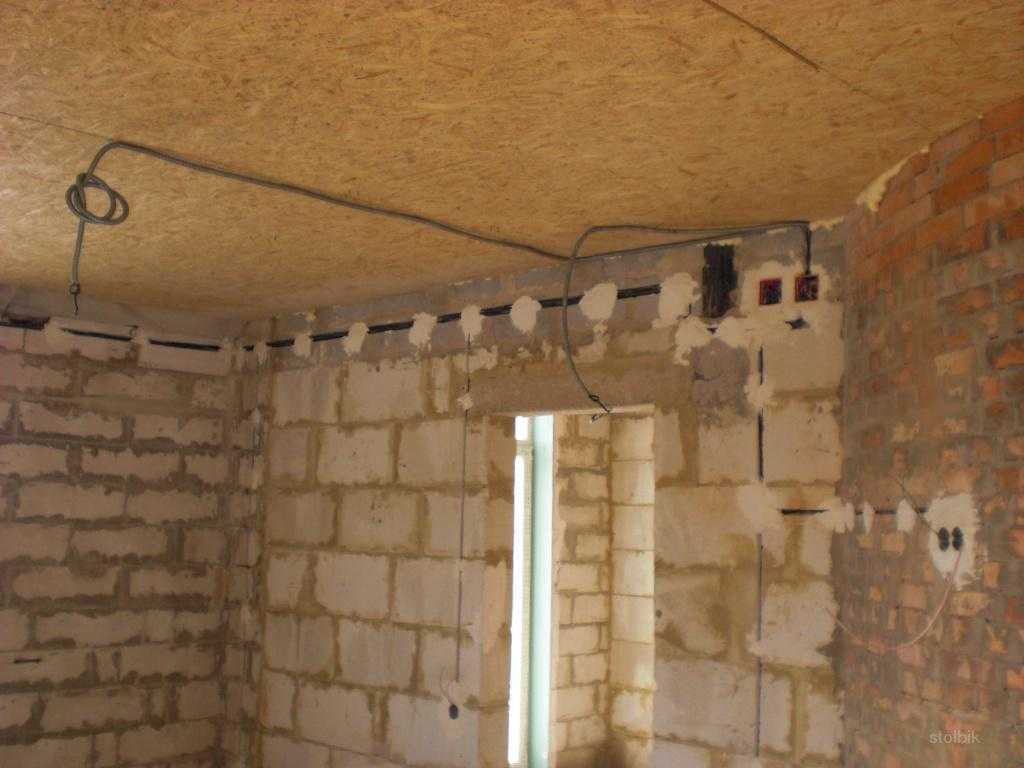

На фото ниже показан еще один популярный вариант разводки электрики в газобетонном доме — поэтажно:

В этом случае кабель необходимо дополнительно защитить черной гофрой (она более прочная). О том, как ложиться на пол, мы тоже говорили отдельно.

Наружная электропроводка

Прокладка открытой электропроводки в доме из газобетона осуществляется в случае ограничения времени и нежелания пыли. Этот вид работ намного проще и может применяться как для газоблоковых, так и для деревянных стен, в зависимости от требований ПУЭ. Все комплектующие приобретаются для открытой проводки, провода должны быть рассчитаны на максимальную номинальную нагрузку и иметь двойную изоляцию из негорючего материала. Все розетки, выключатели, распределительные коробки устанавливаются на поверхность стены и закрепляются. Под них прокладки из асбеста, металла или другого негорючего материала. Хотя современные изделия изготавливаются из негорючих или негорючих материалов и требуют установки без прокладок (обратите внимание на инструкцию или обратитесь к специалисту).

Рекомендуем выбирать кабель ВВГнг-LS, он негорючий. Вся разводка и монтаж аналогичны монтажу скрытой электропроводки в газобетоне, за исключением того, что провод укладывается на поверхность стены в плинтусе, пазах, гофре или на диэлектрических изоляторах.

Соединение проводников выполняют с помощью клеммных колодок сваркой, пайкой или опрессовкой. Скручивание не допускается (гл. 2.1. ПУЭ п. 2.1.21).

Монтаж электропроводки в доме из газоблока должен производиться специально обученным персоналом — электриком, во избежание возможных неисправностей в процессе эксплуатации. В видео примерах ниже доступны все этапы прокладки электрики в газобетонном доме:

Вот и все, что я хотел вам рассказать по этому вопросу. Надеемся, теперь вы знаете, как провести электропроводку в доме из газобетона своими руками!

Будет интересно почитать:

• Сколько нужно кабеля на дом
• Что делать в первую очередь: электрика или штукатурка стен
• Ошибки проводки
• Как сделать фаску своими руками

Опубликовано:
06.12.2016
Обновлено: 02.04.2019

Пока без коментариев

Как проложить подземную электропроводку

Нередко возникает желание проложить электропроводку 120 В под землей. Возможно, вы захотите подать электроэнергию в свой сарай, мастерскую или гараж. Другое распространенное использование — подача питания к фонарному столбу или электрическому двигателю ворот. В любом случае вы должны знать о нескольких требованиях к подземной проводке, чтобы соответствовать большинству действующих строительных норм и правил. Мы покажем вам, как установить подземную электропроводку из одного места в другое.

Как проложить подземную электропроводку – как глубоко закопать провод?

Первый вопрос, который нам всегда задают: «Насколько глубоко мы закапываем проводку или кабель?» Это отличный вопрос. И ответ заключается в том, что это зависит от того, какой провод вы используете и прокладываете ли вы его в кабелепроводе или нет. Поскольку большинство людей задают вопрос, чтобы удовлетворить конкретное желание максимальной глубины заглубления, давайте начнем с этого. В зависимости от того, насколько глубоко вы прокладываете подземную электропроводку при ее установке, у нас есть следующие варианты:

Глубина заглубления 24 дюйма

• Используйте проложенный под землей питательный кабель на глубине 24 дюйма (или более). Вам не нужно использовать кабелепровод на этой глубине с кабелем UF, однако вам необходимо предусмотреть кабелепровод из ПВХ на ваших вертикальных каналах, начиная с 18 дюймов.

Глубина залегания 18 дюймов

• Провода THWN-2 можно прокладывать внутри кабелепровода из ПВХ на глубине всего 18 дюймов в земле. Это защитит провод от повреждения в случае, если кто-то перекопает кабель. THWN-2 в основном является водостойким THHN (термопластичная высокотермостойкая проволока с нейлоновым покрытием)

Глубина заложения 12 дюймов

• На глубине 12 дюймов вы можете проложить провод питающего кабеля для прямого захоронения, защищенный GFCI. Защитите его ПВХ там, где он появляется дома, в гараже или магазине.

Глубина заглубления 6 дюймов

• Если вы используете оцинкованный ЭМТ (металлический электрический кабелепровод) с отдельными проводниками внутри, вы можете закопать его всего на 6 дюймов вглубь. Идея здесь в том, что ЕМТ может выдержать удар лопатой или другую существенную потенциальную причину короткого замыкания проводки.

Как проложить подземную электропроводку: общие замечания по прокладке кабеля под землей

Если вы когда-нибудь захотите использовать жесткий металлический кабелепровод или даже ЭМП вместо ПВХ, вы можете это сделать. Как правило, мы используем серый 3/4-дюймовый ПВХ для одной линии. Кроме того, несмотря на то, что требуемая глубина заглубления, указанная выше, в целом должна быть точной, сначала проверьте местные строительные нормы и правила. Прежде чем приступить к работе, вы должны быть абсолютно уверены, что соблюдаете требования. Обычно мы предпочитаем использовать кабелепровод из ПВХ при подаче электроэнергии в удаленное место под землей. Это дает вам гораздо большую защиту по сравнению с кабелем, проложенным в земле, в долгосрочной перспективе.

В конце концов, просто разберитесь со своими вариантами и выберите самый безопасный или самый простой маршрут в зависимости от ситуации. Если вы можете обойтись без кабелепровода, а проводка находится в месте, которое не будет мешать копанию в будущем, то лучше всего использовать кабель для прямого захоронения. Если вы бежите через середину своего двора, лучшим выбором может показаться труба из ПВХ или металла, даже если это излишество.

Пошаговая инструкция по прокладке подземной электропроводки

Мы не предлагаем множество шагов для прокладки подземной электропроводки. Установка проводки или кабелепровода требует много работы, но не много подробных инструкций.

Позвони, прежде чем копать!

Не забывайте планировать заранее и звоните, прежде чем копать. Вы же не хотите задеть какие-либо подземные водопроводные линии, электрические линии, канализационные стоки или что-либо еще. В большинстве муниципалитетов вашу собственность проверят в течение дня или двух бесплатно и по вашему телефону. Выделение важных строк флажками перед началом действительно избавит вас от многих хлопот и головной боли. Не пропускайте этот шаг!

Копание траншеи

Мы выкопали много траншей с помощью лопат. Не делайте этого, если вам дорого ваше время. Если у вас есть кто-то, кого вы отчаянно хотите помучить, или вы проходите всего несколько футов, то использование траншейной лопаты вполне подойдет. Однако, если вам нужно пройти большое расстояние с закопанным электрическим кабелем, мы рекомендуем арендовать траншеекопатель.

В большинстве мест можно арендовать 24-дюймовый траншеекопатель менее чем за 200 долларов в день. Вы даже можете заплатить меньше, если вам это нужно всего на несколько часов. Это сэкономит вам бесчисленное количество часов и хлопот, поэтому, если вы можете себе это позволить, возьмите его в местном магазине проката инструментов.

С помощью траншеекопателя спланируйте свой курс и выкопайте траншею в том месте, где вы планируете проложить кабель для прямого захоронения или трубу из ПВХ.

Вырежьте входные и выходные отверстия

Вырежьте входные и выходные отверстия от начальной точки (например, электрического щита) до конца участка.

Это помогает использовать то, что известно как выпускной корпус кабелепровода из ПВХ (LB).

Они облегчают ввод провода в здание (как источник, так и место назначения, гараж или магазин). Вы просто снимаете пластину с помощью двух винтов и подаете провод по мере необходимости, не беспокоясь о резком повороте под прямым углом в точке ввода.

Совет для профессионалов: Используйте тепловую пушку, чтобы согнуть трубу из ПВХ, если вам нужно сделать изгиб, чтобы упереться в дом, гараж или мастерскую с трубой.

Прокладка кабеля

Во многих случаях вы можете просто протолкнуть кабель через минимальную длину трубы из ПВХ.
