описание популярных способов понижения напряжения
Это значение электрического тока применяется для питания большинства бытовых приборов в доме. Зачастую, они получают заряд от аккумуляторных устройств.
Но если они ломаются, то появляется проблема: как получить 12 Вольт переменного тока?
Это мы и попытаемся разобрать далее, вспомнив самые распространенные варианты.
Получить напряжение 12 Вольт из 220
Это довольно часто применяемое изменение, которое возможно сделать некоторыми путями:
- Снизить напряженность не пользуясь распределителем.
- Воспользоваться распределителем в 50 Гц.
- Подключить импульсный трансформатор, который можно совместить с прямолинейным выпрямителем.
КАК ОСУЩЕСТВИТЬ ПОЛУЧИТЬ ПОНИЖЕНИЕ БЕЗ ИСПОЛЬЗОВАНИЯ РАСПРЕДЕЛИТЕЛЯ
Это возможно только лишь тремя вариантами:
- Получить понижение при помощи гасящего элемента. Довольно популярный способ, применяется для подпитки маломощных устройств. К минусам относят небольшой коэффициент мощности. Однако оно часто используется в недорогих приборах.
- Ограничит поток резистором. Вариант не лучший, но все равно применяется, годится для зарядки диодов. Основным минусом считается большое выделение тепла на резисторе.
- Воспользоваться автоматическим распределительным трансформатором или катушкой с похожей намоткой.
Как получить 12В из подручных средств
Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.
Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.
Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.
Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.
Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:
ЗАГЛУШАЮЩИЙ ТЕПЛОПРИЕМНИК
Перед тем как мы разберем эту тему, расскажем о правилах которые требуется выполнять:
- Питательный блок предназначен для работы только с одним прибором.
- Каждый из внешних элементов должен быть закрыт изоляцией. Не трогайте электронную схему блока, если к ней не подсоединена нагрузка или к нему не подключен стабилизатор для понижения постоянного тока.
Эта последовательность не может привести к смерти, но гарантировано неприятное действие электричества.
Значение уменьшающего охладителя выясняется по уравнению:
Ц (микрофарад)=3200 x I(нагрузки)/ корень из(U вход кв.-U выход кв.) или Ц (мкФ)=3200 x I(нагрузки)/ корень из U вход
Другими способами получать бесполезно, из-за снижения интенсивности с 220 до 12 В, резистором, выделяется очень много тепла, а выполнять обмотку дросселя для получения нужных Вольт не имеет смысла, потому что это очень затратно и трудновыполнимо.
Самостоятельное изготовление
Конструкция трансформатора довольно простая, поэтому его несложно сделать своими руками. Но перед тем как приступить непосредственно к его изготовлению необходимо не только подготовить материал и инструменты, но и выполнить предварительный расчёт.
Как сделать понижающий трансформатор своими руками можно рассмотреть на конкретном примере. Пускай стоит задача изготовить преобразователь с 220 В до 12 в с выходным током 10 А.
Сердечник самостоятельно вряд ли получится сделать, поэтому лучше воспользоваться ненужным трансформатором любого типа. Его понадобится аккуратно разобрать и извлечь оттуда «железо».
На следующем этапе стоит изготовить каркас. Можно использовать различные материалы, например, стеклотекстолит. Для его расчёта можно воспользоваться программой Power Trans. При этом стоит отметить, что хотя это приложение умеет рассчитывать также и количество витков, для этих целей лучше её не использовать, из-за не совсем корректных результатов.
В программе можно выбрать тип сердечника, а также задать сечение сердечника, окна и мощность изделия. Затем нажать расчёт и получить готовый чертёж с размерами. Далее, останется перенести рисунок на текстолит и вырезать нужное количество деталей. После того как все элементы подготовлены они собираются в каркас.
Теперь можно переходить к заготовке изолирующих прокладок. Они будут необходимы для изолирования слоёв друг от друга. Вырезаются они полосками из лакоткани, фторопласта, майлара или даже плотной бумаги, например, которую используют для выпечки. Важно отметить, что ширина полоски делается на пару миллиметров больше, при этом размечать линии реза графитовым карандашом не рекомендуется (графит проводит ток).
На последнем этапе готовится провод. Так как будет необходимо намотать трансформатор 220 В 12 В 10а, то есть понижающий, вторичная катушка будет выполняться толстым проводом, а первичная тонким.
Расчёт конструкции
Расчёт конструкции начинают с нахождения мощности, которую должна выдерживать вторичная обмотка. Подставив в формулу: P = U * I, заданные условиям b значения для вторичной катушки, получится: P 2 = 12*10 = 120 Вт. Приняв, что КПД изделия будет около 80% (среднее значение для всех трансформаторов) можно определить первичную мощность: P = P 2/0,8 = 120/0,8 = 150 Вт.
Исходя из того, что мощность передаётся через сердечник, то величины P1 будет зависеть сечение магнитопровода. Находится сечение сердечника из выражения: S = (P 1)½ = 150 = 12.2 см2. Теперь можно найти и необходимое количество витков в первичной обмотке для получения одного вольта: W =50/ S = 4.1. То есть для напряжения 220 вольт потребуется намотать 917 витков, а для вторичной — 48 витков.
Вам это будет интересно Основные и дополнительные средства защиты в электроустановках
Ток, протекающий через первичную катушку, будет равен: I = P / U = 150/220 = 0,68 А. Отсюда диаметр провода первичной обмотки вычисляемый по формуле: d = 0,8*(I)½ будет 0,66 мм, а для вторичной — 2,5 мм. Площадь же поперечного сечения можно взять из справочных таблиц или рассчитать по формуле: S = 0,8* d 2. Она соответственно составит — 0,3 мм2 и 5 мм2.
Если вдруг провод такого сечения трудно достать, то можно использовать несколько проводников соединённых друг с другом параллельно. При этом их суммарная площадь сечения должна быть немного больше расчётной.
Техника намотки
Для намотки изделия сделанный каркас необходимо зажать на оси и отцентровать. Проволку предварительно лучше намотать на какой-либо цилиндрический предмет. Например, катушку ниток или отрезок трубы. Напротив зажатого каркаса ставится катушка с проволокой. Проволока заводится на основание и выполняется несколько оборотов вокруг него. Затем начинают вращать корпус каркаса. При этом следует внимательно следить, чтобы каждый виток ложился рядом с другим, а не пересекал его. После каждого слоя наносится два витка изоляции.
Как только первична обмотка будет намотана, проволоку необходимо вывести в сторону для формирования вывода. Остаток проволоки отрезается. Перед нанесением вторичной обмотки прокладывается несколько слоёв изоляции и повторяется весь процесс, но уже с проводом более толстого сечения. По окончании работ свободные концы катушек распаиваются к клеммам. С помощью тестера катушки проверяются на разрыв.
Существуют некоторые нюансы при намотке которые желательно знать. Во время намотки может случайно порваться провод. В этом случае понадобится зачистить оборванные концы, скрутить их и спаять. Место пайки тщательно заизолировать, например, подложив два слоя изоляционной бумаги. При намотке для увеличения электрической прочности изделия рекомендуется выполнять пропитку каждого слоя. Это предотвращает вибрацию провода. В качестве пропитки используются лаки на эпоксидной основе или акриле.

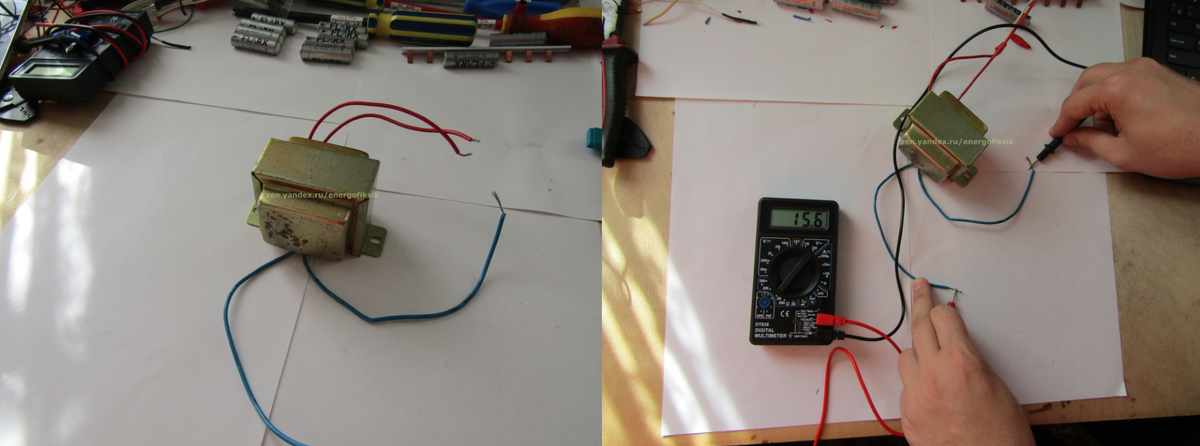

Теперь останется только подключить трансформатор с 220 на 12 к источнику питания. Соединение с ним происходит по параллельной схеме. С помощью мультиметра можно проконтролировать выходное напряжение. Для этого он переключается в режим измерения переменного сигнала.
Если в дальнейшем необходимо получить постоянный сигнал, то к вторичной обмотке трансформатора подключается диодный мост (выпрямитель) с электролитическим конденсатором (сглаживающий фильтр). Но при этом следует учесть, что для тока 10 ампер понадобится соответственный и выпрямительный блок, способный выдержать такую силу тока с запасом порядка 15%.
Таким образом, самостоятельно изготовить понижающий трансформатор сможет даже начинающий радиолюбитель. Главное при этом выполнить правильный расчёт. А изготовленное изделие наверняка найдёт своё применение.

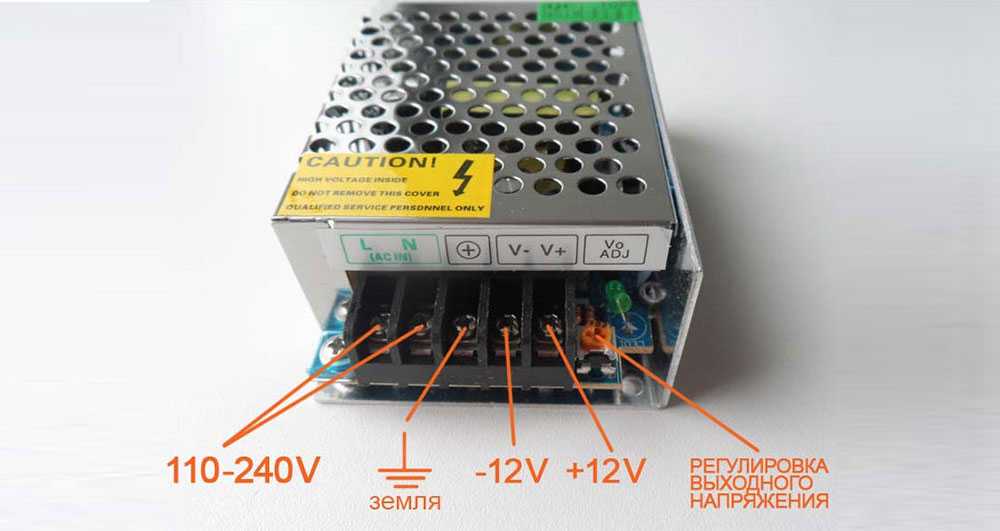

ПИТАЮЩАЯ КОРОБКА НА СЕТЕВОМ РАСПРЕДЕЛИТЕЛЕ
Стандартная и широко используемая последовательность, применяется для музыкальных усилителей и магнитол. Но только при наличии подключения хорошего фильтрующего охладителя, который сможет сделать необходимую пульсацию.
Плюсом, подсоедините стабилизирующего элемента на 12 Вольт. При его отсутствии, интенсивность изменится по скачкам тока в сети: U выхода=U входа* на коэфф. Трансформ.
Запомните, напряженность на выходе можно получить выше на 2-3 значения, чем выходная напряженность БП-12 В, но не выше тридцать, его определяют возможности стабилизатора и его сила балансирует между входящим и выходящим усилием.
Возможности распределителя получить 12-15 вольт меняющегося потока. Прямая напряженность будет немного выше, примерно на 1,41 раз. Оно приблизится к синусоиде на входном напряжении.
Основные способы понижения
Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.
На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».
Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.
Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.
Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:
- С помощью балластного конденсатора понижение напряжения.
- При помощи балластного резистора гасится избыточное напряжение.
- Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.
Балластный конденсатор
Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.
Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:
В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии.
Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.
Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.
При помощи резистора
Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение.
Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.
Автотрансформатор или дроссель с подобной логикой намотки
В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц.
Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).
Схема автотрансформатора с фиксированным напряжением U2.
Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.
Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.
ВАРИАНТЫ ПОЛУЧИТЬ ПОНИЖЕНИЯ ПОТОКА ИЗ 24 ДО 12 ВОЛЬТ, ЛИБО СТАБИЛЬНОГО НАПРЯЖЕНИЯ
Чтобы получить стабильный поток с двадцати четырех до двенадцати значений, рекомендуется использовать стабилизирующий элемент линейный или пульсирующий.
Нужда в этом появиться, чтобы получить подпитку от автобуса, грузовика, мощность ее составляет 24 Вольта.
Помимо этого, вы приобретете уже стабильную интенсивность, имеющее обыкновение изменяться. Даже в мотоциклетных проводках оно повышается до 14,7 В.
Следовательно данную последовательность возможно использовать для подпитки диодных лент и световых точек на автомобиле.
К ней разрешается подсоединять нагрузку от 1 до 1,5 А. Дабы увеличить поток, добавляют проходной приемник, но после этого входящее напряжение может упасть на 0,5 В.
Также можно воспользоваться LDO-стабилизирующие элементы, они относятся к линейным, но имеют незначительное снижение усилия.
Например пульсирующие: AMSR-7812Z, AMSR1-7812NZ. Их соединение похоже на L7812. Эти же способы использованы для уменьшения интенсива потока от питающего элемента ноутбука.
Лучше всего применять импульсные понижающие ток преобразователи напряженности, к примеру ИМС LM2596. На электронной схеме обозначены вход и выход(In, Out).
В магазинах встречается вариант со стабильным выходящим напряжением, а также с управляемым.
ПОВЫШАЕМ ПЯТЬ ВОЛЬТ ДО ДВЕНАДЦАТИ
Это возможно осуществить пользуясь литиевыми аккумуляторами с током в 3,7-4,2 В.
Если говорит о питающих блоках, при наличии определенных знаний, можно вмешаться во внутреннюю схему.
Или сделать намного легче и добиться 12 В, подключив увеличивающий преобразователь. В магазине можно приобрести модели со стабильным(12 В) или регулируемым напряжением(от 3,2 до 30 В) на выходе-3 А.
Это преобразующий элемент продается на уже готовой электронной схеме, на которой есть отметки входа и выхода.
Дополнительный способ-взять МТ 3608 LM 2977, возможность поднятия тока до 24 в и переносит выходное напряжение в 2 А. На картинке внизу хорошо видны места входа и выхода.
Принцип работы
Бестрансформаторный блок на транзисторах работает следующим образом. 220 В выпрямляется мостом с конденсатором и поступает на стабилизаторы. Они все выполнены по одной схеме, но рассчитаны на разные напряжения. Первый ограничивает потенциал сети на уровне 150-180 В, второй стабилизатор сокращает его примерно в 2-3 раза. Третий выдает нужное напряжение. Меняя стабилитрон D3, можно получить бестрансформаторный БП, например, на 12 или 5 вольт.
Блок с RC-цепочкой является делителем напряжения. В его верхнем (по схеме) плече стоит конденсатор C1, представляющий для переменного тока реактивное (совсем не потребляет энергию) сопротивление. В нижней части расположен диодный мост VD1-4 с нагрузкой (стабилитрон, транзистор, микросхема и пр.).
Входное напряжение приходит на делитель, выпрямляется мостом и поступает на стабилизатор, который ограничивает его до необходимого значения.
