Горячее водоснабжение в частном доме схема: как сделать горячую воду своими руками

что это, 2 основные схемы, как выбрать тип ГВС

В доме всегда должно быть уютно, и одним из факторов, обеспечивающих комфорт, является горячее водоснабжение.

Содержание:

ГВС — системы горячего водоснабжения, предназначены для подогрева холодной воды, поступающей из . На сегодняшний день, в зависимости от того, каким способом происходит нагрев, различают две :

• система с проточным нагревателем;
• система с накопителем.

Применение проточного водонагревателя

В этом случае устанавливается проточный водонагреватель ГВС, который обеспечивает горячее водоснабжение дома. Такие водонагреватели могут быть нескольких типов:

• газовая колонка;
• электрическая колонка;
• контур двухконтурного котла;
• пластинчатый теплообменник, который подключают к отопительному контуру.

Схема их работы заключается в том, что сразу после подачи воды начинается ее нагрев, это происходит очень быстро. Чтобы за небольшое время получить воду высокой температуры, необходимо ограничивать поток в системе водоснабжения. Температура на выходе будет напрямую зависеть от напора водопровода.

Читайте также

Мембранный бак для водоснабжения: схема расширительного бака, принцип работы, устройство, подключение, какой выбрать, инструкция
Для чего нужен расширительный мембранный бак для водоснабжения? При организации автономного водообеспечения частного дома от скважин или колодцев необходимо создать аварийный запас. Для этих целей…



Схема проточного нагревателя

Чтобы можно было качественно обеспечивать одну точку забора нагретой водой, мощность такого оборудования должна быть достаточно высокой. Например, для принятия душа хватит 10 кВт, а чтобы наполнить ванну, необходимо не меньше 18 кВт. Если же вы планируете, что система горячего водоснабжения одновременно будет обеспечивать несколько точек, то следует брать прибор, мощность которого от 28 кВт.

Для обеспечения небольшого дома, когда теплую воду для ГВС берут из двухконтурного котла, его мощность можно брать и меньше. Здесь все зависит от того, какое количество воды вам требуется, и, зная эту величину, вы сможете правильно рассчитать мощность оборудования.

Читайте также

Трубы для отопления частного дома: какие лучше полипропилен или металлопластик (фото и видео)
Сегодня в продаже представлен достаточно большой ассортимент труб, которые могут быть использованы для для отопления в частном доме. Каждый вариант, как и все остальное, имеет свои преимущества, и…



Недостатки схемы горячего водоснабжения  с поточным водонагревателем:

• Температура зависит от количества расходуемой воды, чем ее больше, тем меньше температура. Пользоваться сразу в двух точках горячей водой будет неудобно, так как происходит скачок температуры.
• Если напор в системе водоснабжения слабый, то такой тип водонагревателя вообще не будет работать.
• После включения крана, теплая вода будет поступать не сразу, а с небольшой задержкой. Чем дальше точка забора от нагревателя, тем дольше придется ждать.
• В камере нагрева откладывается накипь, что ухудшает качество работы нагревателя, поэтому его необходимо часто чистить.

Все это увеличивает расход потребления воды, электроэнергии и нагрузку на канализацию.

Несмотря на наличие недостатков, такая схема горячего водоснабжения является достаточно популярной в связи с небольшой стоимостью оборудования. К тому же, оно имеет небольшие размеры, что упрощает его монтаж.

Чтобы было комфортно использовать данную схему нагрева воды, можно сделать следующее: поставить нагреватели возле каждой точки забора. Однако если вы их включите все одновременно, то нагрузка на электрическую сеть коттеджа будет очень высокой, порядка 30-35 кВт, что может вывести ее из строя. Поэтому целесообразно рассмотреть и другие виды систем ГВС.

Системы накопительного типа

Бойлер и циркуляция системе водоснабжения

Бойлер — это бак, который имеет хорошую теплоизоляцию и большие размеры. Обычно в бак встроены электрический нагреватель и трубчатый теплообменник, который подключен к котлу. Практически постоянно вода нагревается за счет котла. ТЭН включается, когда котел отключен или когда требуется большое количество горячей воды. Такая схема работы ГВС называется бойлером косвенного нагрева, это закрытая система.

Схема накопительного бойлера

При необходимости горячая вода уходит из верхней части бойлера, после этого снизу поступает холодная, которая снова нагревается. Современные бойлеры оснащают еще и солнечным нагревателем, для этого в нижнюю их часть вставляют дополнительный теплообменник. Вода нагревается при помощи солнечной энергии, а если ее недостаточно, то для дополнительного нагрева используется котел или ТЭН.

Бойлер послойного нагрева

Данный тип построения системы горячего водоснабжения становится очень популярным. В этой схеме нет теплообменника, а вода нагревается, проходя через проточный нагреватель. Принцип работы следующий: сначала тратится горячая вода сверху, на ее место снизу поступает холодная вода, насос прогоняет воду через нагреватель проточного типа.

Потребитель практически сразу получает горячую воду и не надо ждать, пока нагреется вода во всем бойлере, как в предыдущем типе водонагревателя. Такое решение позволяет приобретать бойлер для ГВС меньшего размера и брать нагреватель меньшей мощности, при этом комфорт пользователя не уменьшается.

Читайте также

Насосные станции водоснабжения для частного дома: устройство, выбор, схема подключения
Все более популярными средствами подачи воды становятся насосные станции водоснабжения — для частного дома это, пожалуй, самое рациональное решение. Их установка гарантирует подачу к любой из…

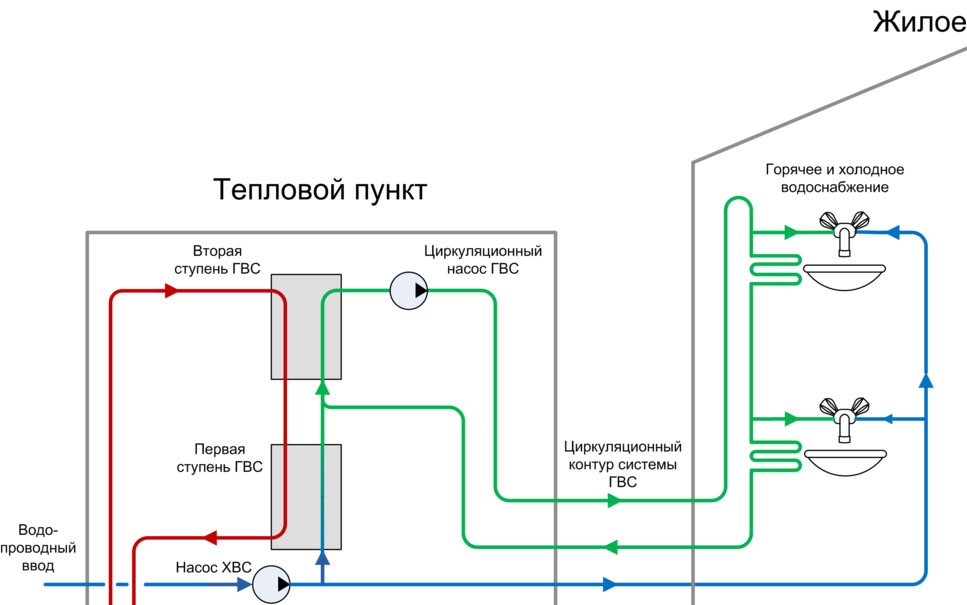

Система с циркуляцией воды

Использование бойлера позволяет сделать так, чтобы горячая вода в водопроводе циркулировала. Места, где отбирают воду из ХВС, подключают к кольцевому трубопроводу, при этом длина каждого участка не должна превышать 2 метра. В этой системе водоснабжения используется с небольшими габаритами.

Если сделать уклоны, то вода может циркулировать и без помощи насоса. Такое решение позволяет подавать воду к точкам забора постоянно, и ее можно брать из нескольких мест одновременно, это открытая система ГВС.

Рекуперация тепла от стоков канализации

Чтобы экономить расходуемую энергию, которая тратится на горячее водоснабжение в частном доме, существуют различные способы. После использования теплая вода часто просто стекает в канализацию. Чтобы этого не происходило, используют систему рекуперации, то есть возврата части энергии из канализационных стоков снова в систему ГВС.

Перед тем как попасть в бойлер, вода идет в теплообменник, в который также . Они начинают взаимодействовать, но между собой не смешиваются. Это позволяет обеспечить поступление в бойлер уже теплой воды, поэтому на ее нагрев тратится меньше энергии. Хотя это и более сложная система, но она позволяет экономить энергию, что является весьма актуальным вопросом.

Особенностью процесса рекуперации является то, что его можно использовать как с проточным, так и с накопительным нагревателем.

Советы специалистов

Схема подключения газового котла

Если вы организуете горячее , то лучше всего остановить выбор на системе с бойлером, емкость которого составляет 100 литров и более.

Если вы проживаете в загородном доме периодически или у вас недостаточно средств, можно организовать водоснабжение через проточный водонагреватель ГВС. Это удобно, когда источников забора воды мало и они расположены рядом.

Можно использовать двухконтурный газовый котел, так как все оборудование в нем уже вмонтировано. Если мощность котла до 30 кВт, то для его установки не нужно выделять отдельное помещение.

При использовании газовой колонки или газового котла, между ними и местом забора воды желательно поставить накопительный электронагреватель. Это позволит стабилизировать процесс подачи нагретой воды. Будет достаточно емкости бака до 30 литров, в нем постоянно будет запас горячей воды.

Читайте также

Трубы полипропиленовые для горячей воды: как выбрать, армированные, характеристики, размеры, видео урок
Технологии не стоят на месте. Инновационные материалы, обладающие лучшими свойствами и, как правило, низкой стоимостью, с каждым днем отвоевывают новые позиции. Не исключение и полипропилен. Из этого…



Если вода нагревается до температуры 54 градуса, в оборудовании начинают образовываться соли. Чтобы остановить этот процесс, надо стараться нагревать ее до меньшей температуры.

Если жесткость воды большая, то использовать для водоснабжения нагреватели проточного типа не рекомендуется, так как трубопроводы будут быстро забиваться. В таком случае лучше установить водонагреватель накопительного типа косвенного нагрева.

Если постоянно нагревать бойлер до температуры меньше 60 градусов, то в нем могут развиваться вредные бактерии, поэтому периодически необходимо выполнять нагрев до 70 и более градусов.
