Как делается дренаж вокруг дома глубина: 6 видов + как сделать своими руками

На какую глубину делать дренаж?

Для того чтобы система дренажа работала эффективно и круглый год, её следует укладывать на специальную глубину.

Для определения глубины укладки дренажной трубы существуют два главных условия.

Первое условие – дренажные трубы должны укладываться ниже уровня промерзания почвы. Это условие должно выполняться для того, чтобы дренажная труба не замерзала и находилась в рабочем состоянии весной во время паводка. Ведь именно для отвода излишней воды во время дождей и паводков устанавливают дренажную систему, и правильно установленный дренаж должен работать в самое ответственное время.

Глубина промерзания грунта зависит:

—  от типа грунта (глинистые почвы промерзают чуть меньше песчаных, потому что обладают большей пористостью)

— от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.

Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены в таблице.

Однако по факту глубина промерзания будет немного отличаться от нормативной. Потому что нормы приведены для самого холодного случая – промерзание при отсутствии снежного покрова.

То есть данные, приведенные в этой таблице – это максимальная глубина промерзания земли. В большинстве случаев зимой на почве лежит снег или лед – хорошие теплоизоляторы – их наличие уменьшает глубину промерзания. Также под домом, особенно если он отапливается круглый год, почва промерзает меньше. Таким образом, реальная глубина промерзания почвы на участке может быть на 20-40% меньше нормативной.

Второе условие глубины укладки дренажных труб – трубы должны укладываться как минимум на 50 сантиметров глубже самой нижней отметки  фундамента строений, около которых проходит дренаж. Это делается для того, чтобы грунтовые воды перехватывались системой дренажа до того, как они достигнут уровня фундамента. Даже если на участке уровень грунтовых вод низкий, в  период паводков или затяжных дождей их уровень может значительно подниматься.

К примеру, рассчитаем глубину укладки дренажной трубы вокруг фундамента дома на участке с суглинистой почвой, который расположен под  г. Ярославлем.

По нормативам глубина промерзания в этом районе – 140 см. Обычно зимы в этом районе снежные. Прибавляем 20% к 140, получаем 112 см – глубину промерзания грунта на этом участке.

Дом отапливается не круглый год, поэтому не станем делать поправку на то, что почва будет прогреваться около дома лучше. Глубина фундамента дома – 0,8 м. Прибавляем 50 см к 80 см, получаем 130 см.

Это глубже, чем вычисленная нами глубина промерзания 112 см.  То есть, если мы положим дренажную трубу на глубину 130 см – она будет нормально функционировать круглый год и защищать фундамент дома от подтопления.

Причины нарушения технологии

Часто, не понимая важность соблюдения глубины укладки дренажных труб, клиенты нарушают определенные нормы. Этому может послужить ряд причин.

Во-первых, выставленные счета за земляные работы подрядчиками невольно заставляют владельцев домов подумать об уменьшении глубины заложения.

Во-вторых, наличие уже существующих коммуникаций может стать помехой для соблюдения глубины заложения систем дренажа.

Важно помнить, что нарушая норму соблюдения глубины укладки дренажа, владельцы участков и строений используют дренажную систему, которая работает не в полную силу. И вследствие этого, даже при наличии дорогой и качественной системы, существует очень высокая вероятность подтопления фундамента и заболачивания почвы на участке.

Поэтому, перед началом проектирования коммуникаций при строительстве дома и обустройстве участка следует заранее заложить в проект дренажные системы и не экономить на земляных работах, чтобы потом уже не возвращаться к данному вопросу и пользоваться оборудованием для дренажа в полном объеме.

Смотрите также:

•
  Красим деревянный дом снаружи





•
  Здоровые и энергосберегающие строительные материалы





•
  Антисептики для сруба дома, бани. Какой лучше выбрать и купить?





•
  Тонкости в остеклении «хрущевских» балконов





•
  Из чего делают фарфор?





•
  Столешницы из жидкого камня

Дренаж вокруг дома.

Мелкозаглубленный ленточный фундамент



Дренаж вокруг дома. Мелкозаглубленный ленточный фундамент










<< Другие технологические схемы

Причинами для осушения участка  могут быть: глинистые почвы, на которых вода «стоит»; высокий уровень грунтовых вод; если участок располагается в низине, вследствие чего к нему стекают большие объёмы воды; если участок находится на ровной поверхности, вода с которой почти не стекает; нежела­тельно наличие глубоких сооружений (подвала или погреба). При устройстве дренажной системы учитывают зоны посадок  (деревьев, кустарников и иных насаждений), а также наличие различных строительных конструкций, к слову, дороги и заборы (на ленточном фундаменте)  создают преграды для естестве­нного стока воды, из-за чего почва может подтапливаться и заболачиваться.

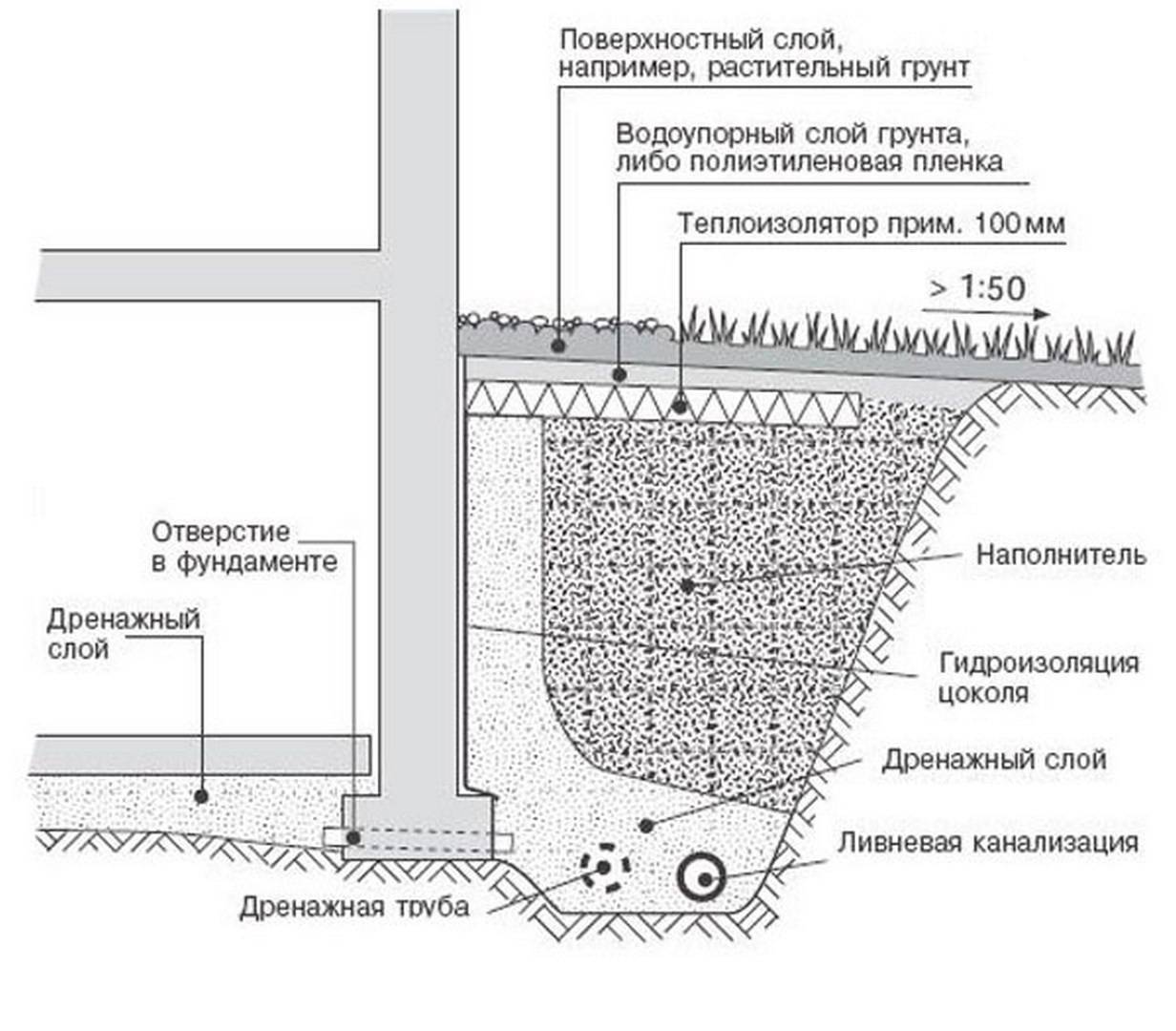

Суть дренажа вокруг дома/фундамента следующая. Выбирается верхняя  точка (один из углов дома, дальний от коллекторного колодца) от которой к нижней  точке (коллекторный колодец, водосборник) по периметру дома прокладываю­тся дренажные перфорированные трубы с уклоном. В смотровом колодце (ближнем к коллектору) на дне скапливается ил, а вода по мере накопления пе­реливается по следующей трубе (без отверстий) в коллекторный колодец, из которого насосом или самотёком выводится в канаву. Либо вода из смотрового колодца отводится в фильтрующий колодец, и в нём через слой песка и гравия уходит в грунт (фильтрующая способность почв должна позволять). Простая схема: в качестве коллекторного колодца используется относительно неболь­шой смотровой колодец, а из него вода отводится под уклоном в канаву.

Основой дренажной системы  служат дренажные трубы (дрены) с отверстиями для приёма воды; трубы прокладываются в земле и обкладываются гранитным щебнем или чистым гравием (не применяется песчано-гравийная смесь, а также известковый щебень, они «забивают» отверстия труб и пустоты грунта, мешая воде проникать в дренажные трубы). Для защиты щебня и труб от заиливания их со всех сторон накрывают геотекстилем. Если требуется дренаж под домом (для отведения грунтовых вод от подвального этажа), то по периметру дома с отступом в 1-2 метра от него зак­ладывают трубы примерно на полметра ниже фундамента, и ниже глубины промерзания грунта (пучения грунта могут изме­нить уклон труб, вода будет застаиваться, трубы забиваться; в Новосибирской области требуемая глубина 2.5 метра, но трубы можно заложить и на глубине один метр если отмостка будет утеплена). Обычный диаметр дренажных труб 110 мм (как у канализационной трубы). Слой щебня-гравия вокруг труб 10-15 см фракции 20-40 мм (можно и 5-20, но дороже). Снизу и сверху делается песчаная подсыпка (пропускает/фильтрует воду). Уклон дренажной сис­темы должен составлять 2 см на метр трубы, начиная с верхней точки (угол дома, дальний от коллек­тора) и заканчивая нижней точкой (коллек­торный колодец, водосборник). Эти точки рассчитываются на этапе проектирования: от самой высокой точки в сторону нижней организуется отве­дение дождевых, талых и грунтовых вод. Организовывать дренаж вокруг дома необходимо во время строительства фундамента  (пока не засыпан котлован). В узловых «точках» (каждый второй поворот трубы, перепад высот) нужно установить смотровые колодцы, которые служат для периоди­ческой промывки дренажных труб и для возможности ремонта системы. Конечной точкой дренажной системы является сброс воды в придорожную канаву, или (если канавы рядом нет, при этом уро­вень грунтовых вод низкий) отвод стоков в фильтрующий (поглотительный) колодец, а через него в землю. Объём и глубина фильтрующего колодца рас­считываются исходя из водопроницаемости грунтов и уровня грунтовых вод. Фильтру­ющий колодец располагается на полметра ниже дренажных труб, и до грунтовых вод должен быть хотя бы метр (Госсанэпиднадзор сообщает: «Дренажные воды отличаются наличием микробного загрязнения и высоким уровнем минеральных солей» … «являются источником микробного загрязне­ния… подземных водоносных горизонтов, питьевой воды»). Частный дом не химические предприятие, но основные меры соблюсти стоит.

Если ни канавы нет, ни грунтовые воды не позволяют, то стоки можно накап­ливать в достаточно большом (3-4 м3) и герметичном коллекторном колодце. Зимой дренаж, как правило, не нужен (грунтовые воды низко, дожди не льют, снег не тает), а в тёплое время года воду из колодца можно использовать для «технических» нужд: полива газонов, кустов, грядок, или помывки чего-либо. Дренажные трубы бывают с перфорацией и без пер­форации  (последние для отведения стоков в придорожную канаву или в фильтрующий колодец, чтобы не «расплёскивать» воду «по дороге»). Есть трубы с фильтром (обмотаны гео­тканью) и без фильтра. Цены на них практически одинаковые. Учитывая, что в реальных условиях стройки и щебень может быть грязным, и геоткань могут порвать, то лучше использовать трубы с фильтром. Большой коллекторный колодец лучше ку­пить готовый пластиковый. Колодец из ж/б колец  можно сде­лать большего объёма, но качественная герметизация выйдет сильно дороже. При этом фильтрующий колодец делается из именно ж/б колец (как в случае канализации). По поводу дренажа поверхностных вод и верховодки, дешевле и эффективнее поднять уровень участка и сделать разуклонку в сторону канавы ещё до строительства дома, чем впоследствии копать неглубокие траншеи че­рез весь участок и закладывать дренажные трубы в зоне промерзания грунта. «Пирог» дренажной системы вокруг дома  и глубина траншей рассчитываются таким обра­зом, чтобы «всё» уместилось под уровень отмостки.



Определите правильную глубину + уклон для французского дренажа.

Теперь вы почти готовы к копанию, копанию траншей и прокладке труб. Но сначала вам нужно использовать свои ставки и струны
чтобы выяснить, насколько глубоко вам нужно копать. Для этого вам также понадобится линейный уровень, который доступен в любом магазине.
хозяйственный магазин, который висит на веревке.

Все дренажные трубы (за одним исключением) должны иметь небольшой уклон вниз. Обычно 1/8 дюйма на фут достаточно для дренажа,
это то же самое, что и обычно рекомендуемый наклон 1%. Обратите внимание, что я сказал, что дренажная труба должна быть наклонной, а не
Французский дренаж. Причина этого в том, что дренажная труба используется для отвода дождевой воды в более засушливые районы или, в конечном итоге, в
выход, в то время как французский дренаж используется для сбора избыточной воды с одних участков и последующего рассеивания ее в недрах других.
Так что не критично, чтобы дно траншеи с французским водостоком было идеально наклонным, хорошо, если вы можете с этим справиться, но не
слишком расстроен этим. Дренажная труба (или дренажная плитка, как ее называют некоторые) будет лежать на гравийной подушке на дне водоема.
траншею, и этот гравий очень легко перемещать, чтобы правильно наклонить дренажную трубу.

Итак, вернемся к ставкам и веревкам. Начиная с самой высокой точки запланированной дренажной системы, вбейте кол и
завяжите веревку на высоте 6 дюймов над землей. (точка J на ​​схеме ниже)

Протяните эту веревку к столбу на следующем повороте дренажной системы газона. Обратите внимание, что вы должны игнорировать любые короткие
боковые ответвления труб на данный момент, см. пример ниже.

С натянутой струной вдоль первого участка трубы подвесьте линию на уровне колонны, туго натяните струну и переместите
потяните вверх или вниз против этого кола, пока строка не будет ровной. Отметьте это место на столбе карандашом или фломастером. Держать
туго натяните нить и завяжите ее на отметке.

В большинстве случаев ваша метка будет на высоте более 6 дюймов от уровня земли. Если нет, продолжайте в любом случае, и это, вероятно, сработает само собой.
Если вы не можете выровнять струну из-за того, что земля мешает, вернитесь к исходной точке и переместите струну.

Теперь у вас есть натянутая веревка, которая показывает положение уровня вашего первого участка трубы. (Секция J-K на схеме)
Далее вам понадобится калькулятор и рулетка. Измерьте длину веревки от колышка до колышка и округлите ее до
ближайшая нога. В приведенном ниже примере это 14 футов. Теперь разделите число на 8, чтобы узнать, насколько глубже должен быть один конец трубы.
для достижения уклона 1/8 дюйма на фут. 14 разделить на 8 равно 1,75 дюйма или 1-3/4 дюйма.

Сделайте новую отметку на втором кольце на этом расстоянии ниже отметки, которую вы недавно сделали, чтобы показать уровень. Теперь привяжите новую нить в
эту новую метку и растяните ее до следующего поворота в вашей дренажной системе, как мы сделали выше. Отметьте, где струна
ровно, как указано выше, и привяжите нить на этой отметке.

Здесь мы должны иметь дело с одним исключением наклона трубы, о котором я упоминал во 2-м абзаце. На примере,
секция K-L должна быть установлена ​​ровно (без уклона), потому что это соединитель для двух отдельных
дренажная плитка. Каждый раз, когда вы получаете систему трубопроводов, которая выглядит как обеденная вилка с 2 или более «зубцами», соединенными с
«ручку» следует оставить на поперечной трубе, соединителе зубцов и рукояти, уровне.

Привяжите новую веревку к отметке уровня и протяните ее до следующей стойки в системе и отметьте позицию уровня. Снова свяжите
струны на уровне, измерьте длину, разделите на 8 и отметьте глубину наклона ниже отметки уровня. На нашем примере показано
ниже это означает, что секция LM имеет наклон 15/8 = 1-7/8 дюйма.

Продолжайте повторять эту процедуру, пока не достигнете конечной точки вашей дренажной системы, обычно на улице
или канаву, где будет виден конец дренажной трубы.

Растянув эти струны и отметив глубину уклона на ваших струнах, вы выяснили, какой глубины должна быть дренажная труба.
быть, и как глубоко вы должны копать. Подойдите к своей последней ставке (у канавы, ручья или улицы) и измерьте то место, где вы хотите
дно вашей водосточной трубы установить на отметку глубины уклона — запишите это число. При сливе в берег ручья или канавы
обычно это на 6 дюймов ниже уровня соседней земли, при сливе на улицу это либо верхняя часть бордюра для дворов
с крутым уклоном возле бордюра или в нижней части бордюра для дворов с пологим уклоном (необходимо будет прорезать бордюр
здесь и это сложно сделать). В приведенном ниже примере это расстояние составляет 60 дюймов (еще одна причина использовать длинные ставки).

Это измеренное расстояние (60 дюймов в примере) указывает вам расстояние от нижней части французского дренажа до нижней колонны на
каждая ставка. Если вы вычтете расстояние от земли до нижней струны на каждой стойке, вы можете найти расстояние, которое вы должны
копать на каждом столбе (в нашем примере 24″, 33″ и 54″).

Помните, что уклон 1/8″ на фут является минимальным. В некоторых случаях вам может потребоваться увеличить наклон, чтобы избежать
копать очень глубокие французские дренажи. В нашем примере конец дренажной системы рядом с домом имеет глубину 54 дюйма, и мы хотели бы
чтобы он был мельче. Если мы хотим вырыть около дома всего 20 дюймов в глубину, то переместите верхнюю струну выше на стойке, чтобы
разница между исходной глубиной и желаемой глубиной (54–20 дюймов = 34 дюйма). Поскольку изначально струна находилась на высоте 6 дюймов от земли.
теперь он будет на высоте 6 дюймов + 34 дюйма = 40 дюймов от земли. Затем, когда вы отмерите 60 дюймов вниз от веревки на столбе, вы получите глубину траншеи.
желаемых 20 дюймов.

Теперь вернитесь во двор и найдите склоны для оставшихся боковых ветвей. Имейте в виду, что боковые ветви будут подниматься вверх,
новые точки, чтобы они стекали в основную дренажную трубу. В нашем примере это означает, что ветвь M-P
будет на 1-1/8 дюйма выше в точке P, а ветвь L-Q будет такой же, как и секция L-K, потому что она
соединительная трубка. Участок Q-R будет очень крутым, как и участок J-K, чтобы получить 20-дюймовую траншею.
глубина у дома.

После того, как французские дренажные траншеи и сухие колодцы будут вырыты, затем установлены трубы из сухой ткани, проницаемый ландшафт
ткань укладывается в траншею, а поверх ткани насыпается гравий толщиной не менее 2 дюймов (как описано в
Установка французского дренажа).
Затем этот гравий можно легко переставить, чтобы получить правильный уклон для установки жесткой дренажной трубы на место.
(читайте здесь, чтобы узнать, почему не использовать гибкую гофрированную пластиковую трубу).
Также вы захотите прочитать страницу о том, как выбрать
надлежащие фитинги, позволяющие очищать вашу дренажную систему с помощью обычного оборудования типа Roto-Rooter.

Насколько глубоко проложены канализационные трубы

Вы когда-нибудь задумывались над тем, где проходят канализационные трубы вашего дома? Вы когда-нибудь задумывались, почему кабельная компания и телефонные компании обнаруживают линии и красят распылением линию там, где проложены ваши телефонные линии или кабели? Это ничем не отличается от определения местоположения канализационных линий. Знание точного местоположения убережет вас от потенциального повреждения или полного разрыва канализационной линии. Насколько глубоко проложены канализационные трубы? Глубина варьируется в зависимости от кода штата. Гибкость примерно в футе в пределах диапазона типична.

Давайте посмотрим ниже на различную глубину в зависимости от типа канализационной линии.

Что такое канализационные линии

Канализационные линии — это дренажные трубы, установленные в вашем доме, которые выходят из вашего дома в сторону уличных городских соединений или ваших септических резервуаров. Они уносят ваши отходы и воду из дома в городскую канализационную систему. Затем через городскую канализацию она поступает на очистные сооружения. Наконец, отходы удаляются, а затем вода отправляется обратно в ваш дом для постоянного использования.

Жилые линии:

Жилые канализационные трубы имеют глубину от 18 до 30 дюймов или от 5 до 6 футов. Однако в более холодном климате, где случаются заморозки, вы часто видите глубину канализационных линий от 4 до 8 футов. Это гарантирует, что трубы находятся ниже линии замерзания.

Городские канализационные сети:

Городские канализационные линии совершенно разной глубины. Они должны быть глубже, чем самая глубокая жилая линия. Это делается для того, чтобы поток отходов мог продолжать скатываться вниз. Кроме того, это позволяет отходам поступать на очистные сооружения. Кроме того, на глубине 12 футов залегают городские канализационные линии. Они могут проникать настолько глубоко, насколько это необходимо, чтобы оставаться ниже ваших жилых канализационных линий.

Зачем мне это знать

Важно понимать, насколько глубоки ваши канализационные трубы, чтобы вы могли предотвратить случайное перерезание или разрушение подземной трубы при рытье траншеи или посадке новых деревьев и листвы. К счастью, существуют механические устройства для определения глубины залегания канализационных труб. Глубина частной собственности и глубина общественной канализации — это две разные глубины.

Основные причины, по которым вам может понадобиться узнать глубину ваших канализационных линий, следующие:

• Городские власти могут взимать штраф, если вы не соответствуете местным, окружным или государственным сантехническим нормам для строительных требований. Таким образом, важно понимать, насколько глубокой должна быть канализационная линия, чтобы избежать дополнительных сборов.
• Если вы живете в холодном климате, где случаются заморозки, вам нужно убедиться, что ваша траншея достаточно глубока для установки трубы ниже линии замерзания. В большинстве случаев траншея должна быть не менее 4 футов в глубину. В холодном климате труба должна быть закопана глубже, чем в теплом климате, чтобы предотвратить замерзание зимой.
• Если вы живете в районе вашего штата, где случаются торнадо, ураганы или даже тайфуны, важно знать глубину ваших канализационных линий. Кроме того, ветер, проливные дожди или наводнения могут привести к тому, что деревья будут вырваны с корнем, а корневая система может повредить канализационные линии. Для этого потребуется зафиксировать повреждение.

Сколько это стоит

Если вам нужна замена канализационной линии, вы рассчитываете в среднем от 50 до 250 долларов за погонный фут. Это зависит от необходимых материалов и труда. В среднем по стране проверка ваших канализационных линий составляет от 100 до 500 долларов в зависимости от глубины, длины и времени, необходимого для завершения поиска ваших канализационных линий.

Однако иногда город обязан заменить канализационные трубы, если есть проблемы. Это когда они начинаются у основной подземной канализационной трубы и выходят за границы вашей собственности.

Другое рекомендуемое техническое обслуживание

Пока вы проводите осмотр канализации и завершаете осмотр дома, было бы неплохо, если бы они проверили ваш блок переменного тока, чтобы понять, почему он может протекать. К счастью, инспекции HVAC являются частью процесса инспекции дома. Инспектор может порекомендовать опытного лицензированного специалиста по ремонту ОВКВ для устранения любых утечек в вашем кондиционере.

Еще одна область, за которой нужно ухаживать, это двор и озеленение. Вы хотите убедиться, что вода не собирается во дворе в лужи, так как это может вызвать несколько проблем. Один из них привлекает комаров. Вы можете избавиться от комаров естественным путем, избавившись от стоячей воды, купив растения, которые являются естественными репеллентами, привлекая летучих мышей и используя экологически чистые решения для борьбы с комарами.

Наконец, желоба — отличный способ направить воду с крыши на землю. Глядя на проблемы с канализацией, вы можете заметить, что у вас нет желобов. Существуют различные типы, которые вы можете получить, и один из них — бесшовные желоба. Сделайте свое исследование о типе, который работает для вашего дома.

Когда мне следует обратиться к специалисту по номеру

К сожалению, определение глубины ваших канализационных линий и определение того, повреждены они или нет, требует определенного оборудования, которого у вас, вероятно, нет. В этом случае рекомендуется вызвать профессионала для обнаружения и проверки ваших канализационных линий.
