Каркасный дом своими руками

Каркасные дома определенно являются одними из самых надежных, экономичных, теплых и энергоэффективных, из всех существующих на сегодняшний день. Каркасное домостроение давно завоевало скандинавские страны, составляет 80% загородной недвижимости в Европе и 90% всего строительства в Канаде и США. Каркасные дома повсеместно распространены в странах с холодным климатом и сейсмоопасных местностях.

Теперь технология каркасного домостроения выходит на новый уровень и в России. Все больше застройщиков осваивают эту технологию, но к сожалению, далеко не все из них ответственно отнеслись к соблюдению норм и правил возведения каркасных домов. Технология зачастую нарушается, в угоду удобству строителей, а порой просто потому, что строители не в полной мере освоили её.

К счастью, построить каркасный дом своими руками просто и совсем недорого. Для этого не надо обладать особыми знаниями и умениями, не требуется собирать бригаду «профессионалов». Достаточно иметь качественный подробный проект, одного-двух помощников и умения владеть обычными инструментами на бытовом уровне, такими как молоток, пила и карандаш.

Все этапы и подробная пошаговая инструкция строительства каркасного дома освещены в разделе, где я описал строительство своего дома с мансардой 6×10, 102 м2 «Поэтапное описание строительства каркасного дома». А в разделе «Фотогалерея строительства» Вы найдете подробное описание всего процесса строительства одно- двух- этажных каркасных домов, приложив чертежи и руководство для самостоятельной сборки каркасных домов размерами: 6х7 84 м2, 6х10 105 м2, 6х10,5 121 м2, 8,4х10,5 172 м2, 7,5х12 90 м2, 10х13 126 м2.

Каркасный дом от фундамента до кровли

Фундамент: возведение фундамента является самой главной и ответственной работой при строительстве любого дома. Технологий изготовления фундамента довольно много: монолитная плита, ленточный фундамент, винтовые сваи с обвязкой или без, столбчатый фундамент и т. д. Каждая технология имеет свои нюансы и условия применения. Например, конструкция столбчатого буронабивного фундамента может закладываться с помощью бура ТИСЭ двустороннего действия. Это обусловливает его невысокую стоимость в сравнении с железобетонным или монолитным фундаментом. В зависимости от проекта, его стоимость может быть меньше от 2х до 6 раз, но возведение требует некоторых усилий и времени.

Каркасные дома позволяют использовать фундамент практически любого типа и стоимости.

Подробнее с различными технологиями изготовления фундамента, а также условиями их применения, можно ознакомиться в разделе «фундамент»

Каркас стен: основу стен каркасного дома представляет несущий деревянный каркас, который обшивается ориентированно-стружечными плитами OSB. Использование влагостойких крупногабаритных панелей по типу OSB — ОСП (ориентировочно-стружечная плита), придает общую жёсткость конструкции, защищает древесину от воздействия агрессивной среды и предотвращает выдувание тепла из утеплителя.

Обработка древесины антипиренами от возгорания и антисептиками от жучков и плесени, также добавляют надежности, долговечности и прочности каркасному дому на долгое время. По расходам материалов и трудоёмкости, стены каркасного дома самые экономичные. Им требуется в 3-4 раза меньше древесины, чем бревенчатым и брусовым, и они во столько же раз легче их. При использовании эффективного утеплителя стены каркасного дома гораздо тепло-экономичнее других.

Отделка стен каркасного дома возможна сразу после их установки, так как они не подвержены усадке в отличие от бревенчатых или брусовых, которым требуется время на усадку от года-двух до трёх лет.

Внутренняя отделка стен каркасного дома может быть выполнена различными материалами. Однако при строительстве каркасного дома своими руками, внутренняя отделка обычно выполняется гипсокартонном (ГКЛ) или вагонкой. Они крепятся поверх парозащитной плёнки к стойкам каркаса, с соблюдением вент-зазора, для предотвращения отсыревания деревянных конструкций и утеплителя.

Внешняя отделка каркасного дома выполняется самыми разнообразными способами: окраска, отделка сайдингом или вагонкой, цементно-стружечной плиткой, фасадной штукатуркой, обычным или декоративным кирпичом, теплоизолирующими панелями и т.д. Перед отделкой вентилируемого фасада, каркасные стены можно покрыть ветрозащитной мембраной. Наружные стены можно дополнительно внутри заполнить утеплителем, и затем сделать внешнюю отделку как описано выше.

Теплоизоляция каркасного дома производится различными утеплителями, но среди них есть безусловные фавориты. Более подробно ознакомиться с преимуществами и недостатками различных видов утеплителей, можно в статье «Теплоизоляция».

Дополнительное заполнение утеплителем межэтажных перекрытий и межкомнатных перегородок избавляет от эффекта сквозняка, снижает шум и уменьшает теплопотери, сохраняя в каждом отдельном помещении свой микроклимат.

Отопление каркасного дома: в каркасно-щитовых домах, так же, как и в домах из бревна и бруса, для отопления можно устанавливать камины, печи, котлы на любом топливе и различные отопительные системы на стены, пол и потолок.

И всё-таки, почему же стоит купить проект каркасного дома?

Начну с того, что я сам такой построил (строительство описано в разделе «Поэтапное описание строительства каркасного дома» выбрав его из множества технологий, тщательно все рассчитав, и взвесив все за и против: экономичность, теплоэффективность, трудозатратность, стоимость, лёгкость монтажа одним человеком и многое другое. Выбор был очевиден!

Каркасный дом не уступает брусовым, срубам или кирпичным. Но в отличии от них строительство каркасного дома своими руками во много раз доступней и проще. Каркасный дом можно строить более тщательно и качественно, самостоятельно или с помощником, не полагаясь на удачу в выборе строителей.

Каркасный дом, в сравнении с другими деревянными домами, имеет более правильную геометрию, так как качество пиломатериала здесь не играет решающей роли. Брус же редко бывает правильной формы, его часто ведет и после укладки. Это чревато щелями и сквозняком, следовательно, и дальнейшими затратами на отопление и доделки.

В каркасном доме сразу можно применять чистовую отделку, ему не требуется усушка и усадка. Такой дом более легкий, а за счет правильного каркаса и более крепкий.

Возможно, кирпичный дом смотрится более основательно, но если Вы не проживаете в нем постоянно, то в таком доме возможны проблемы с сыростью. Отопление кирпичного дома также может влететь в копеечку.

У каркасного дома неограниченные возможности по планировке и размерам. Его можно строить модульно, постепенно пристраивая дополнительные помещения и поэтапно отделывая их. В брусовом или кирпичном доме это весьма проблематично. Размеры брусовых домов и срубов более стандартны, и как правило получаются прямоугольные коробки с небольшими окнами. С каркасной конструкцией полет Вашей фантазии практически ничем не ограничен. Можно построить эксклюзивный и непохожий на другие дом причём совсем недорого.

Немаловажна и возможность отсроченного финансирования, за счет строительства этапами. Можно возвести фундамент, а через некоторое время каркас с обшивкой OSB и кровлей, а утепление и отделку отложить. За сруб же надо выложить круглую сумму сразу, и сборку затягивать нельзя. Так же при постройке домов из бревна, бруса, кирпича или пенобетона. Плюс Вам понадобится заказывать несколько больших машин с материалами и кран для их разгрузки. При постройке же каркасного дома можно всё увезти за один раз, а мелочи довезти на легковом автомобиле. С другими домами такой фокус не пройдёт. Доставка, разгрузка и хранение, это дополнительные затраты.

Подводя итог хочу сказать, что строительство каркасного дома своими руками это действительно просто, удобно и недорого. И всем известная поговорка здесь как нельзя кстати: «Глаза боятся, а руки делают». Все получится, стоит только взяться, а взяться стоит!

Об этом свидетельствует множество благодарственных писем, поступающих нам на почту. А в интернете, на разных сайтах можно встретить десятки описаний, оставленных нашими заказчиками о строительстве домов своими руками по нашим проектам. Красивые, тёплые и удобные дома своими силами, они уже возвели, быстро и совсем недорого! Присоединяйтесь и Вы!

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

Как правильно строить каркасный дом

Каркасные сооружения становятся все более востребованными – это недорогое и в то же время долговечное жилье. Вы можете построить как роскошную виллу, так и аккуратный домик в деревне – проектов большое количество. Не важно, будете ли вы строить самостоятельно или поручите это специалистам – нужные знания позволят вам контролировать процесс на всех этапах.

Определяемся с главным – теплый дом или зона отдыха?

Каркасными дома называются потому, что вся конструкция дома – это вертикальные деревянные стойки и горизонтальные дощатые обвязки. Легкий деревянный каркас возводится за считаные дни, даже если работу вы будете выполнять самостоятельно с несколькими помощниками, а специалисты справятся даже со сложным проектом еще быстрее.

Перед тем, как строить, вам следует четко определиться, будете ли вы жить в таком доме круглогодично или его использование ограничится летними выездами на природу. От вашего решения зависит, насколько качественно будет утеплен каркасный дом. Если сооружение будет использоваться только в теплые времена года, то вопрос серьезного утепления, качественного отопления и экономии энергоресурсов снимается сам по себе – зданию необходимы стандартные меры теплоизоляции, чтобы зимой в помещении температура не опускалась ниже нуля.

А вот если вы решили строить дом для круглогодичного использования, к вопросу теплоизоляции следует подойти очень серьезно, соблюдая все правила. Именно утепление – краеугольный камень всей каркасной технологии, от которого зависит и экономия ресурсов в будущем, и структура отопления. Во внимание берутся условия климатической зоны, где будет построен дом – например, для центральной климатической зоны только толщина досок для обшивки дома должна быть не меньше 100 мм.

Еще один момент, с которым следует определиться на этапе проекта – этажность сооружения. Специалисты категорически рекомендуют не возводить по каркасной технологии здания выше 2 этажей, да и то, желательно, чтобы второй этаж был мансардным. Зато вы будете уверены в прочности всей конструкции и ее долговечности.

Основание дома – залог долговечности

Рассчитав нагрузку, которая придется на фундамент, вы будете приятно удивлены – в случае с каркасными домами совершенно нет необходимости в сильнозаглубленном фундаменте большой ширины. Подойдет практически любой вариант: плиты, сваи, ленточное основание. Если выбор пал на винтовой или свайный вариант, то учтите, что потом вам придется серьезно утеплять и отделывать цоколь здания. Выбрав бетонную плиту, вы получите слишком низкий фундамент, который будет даже смотреться непривычно.

Как показывает практика, строить одноэтажный каркасный дом лучше всего на мелкозаглубленном ленточном основании на песчано-гравийной подушке. На малоподвижных грунтах достаточно в траншею насыпать 15 см песка, 10 см гравия средней фракции. Ширина траншеи в этом случае – полметра. По всему периметру ленты важно проложить арматуру диаметром 12 мм, что исключит деформацию при пучении грунта. Посмотрите видео, как сделать такое основание.

Это только пример – в каждом случае фундамент следует просчитывать отдельно. Самое главное – учесть особенности грунтов. Если позволяют средства, всегда лучше перестраховаться и сделать определенный запас прочности. Столбчатый фундамент выполняется достаточно быстро, и что самое главное – нет необходимости ждать, пока полностью застынет раствор. Для домика на среднюю семью на столбчатый фундамент понадобится около 150 столбиков, вернее, асбестоцементных труб, которые вы в процессе и превратите в столбики.

Для начала на расстоянии до 80 см по периметру будущей постройки проделайте с помощью бура углубления диаметром около 20 см и глубиной не меньше метра. В эти отверстия вставляются трубы – пространство вокруг них засыпается мелкофракционным щебнем и песком и утрамбовывается, как на видео. В трубы заливается стандартный раствор цемента – вот и вся работа. Ждать, пока застынет цемент, совершенно не обязательно – трубы примут на себя первую нагрузку, а уже через несколько дней ваш столбчатый фундамент будет способен выдержать на себе весь дом с техникой и жильцами включительно.

Винтовой свайный фундамент отличается от столбчатого тем, что в качестве свай выступают стальные трубы с винтом на одном конце. Трубы вкручиваются в грунт на одном уровне – главное, не выкручивать их обратно, если свая пошла под углом. Это самая главная ошибка новичков – выкручивая сваю, вы взрыхлите грунт, и под весом дома фундамент в будущем может просесть.

Универсальная технология – строим на века

На самом деле, каркасные дома при соблюдении всех технологий и регулярном ремонте могут простоять больше двухсот лет. Этому есть реальные подтверждения – известные всему миру дома Фахверк, которые, по сути, являются также каркасными сооружениями. В любом случае, минимум два поколения получат в собственность теплый и уютный дом.

Основные этапы строительства одинаковы для всех каркасных сооружений. Все начинается с возведения каркаса – металлического или деревянного. Дерево используется для каркаса чаще, поскольку материал экологически чистый и удобный в работе, к тому же, стоимость металлического каркаса будет на 30–40 % выше. Правда, металлический каркас легче, а значит, вы сможете сократить расходы на фундамент.

К тому же, можно будет использовать металлические крепежи, что запрещено в случае с деревянным каркасом. Металл рано или поздно запустит в древесине процесс гниения, стыки станут менее прочными, дом начнет расшатываться, и конструкция станет опасной для жильцов. Существует специальный крепеж – деревянные нагели, которые исключают гнилостные процессы.

Лучший вариант дерева для каркасного дома – дуб. Правда, такой вариант не всегда возможен, а потому часто применяют качественный брус сечением не менее 150 мм². Соединение между элементами выполняется по технологии «шип-паз» – следите, чтобы между ними не было никаких зазоров.

Первый этап – пол и стены

В каркасном домостроении первым возникает именно пол. Сначала по всему периметру будущих стен прокладывают рубероид и сверху укладывают деревянный брус сечением 150 мм² – посмотрите видео, как это делают мастера. Дерево важно покрыть антисептическими препаратами, которые защитят материал от загнивания.

Брус закрепляют анкерными болтами, выдерживая шаг 2 м. В углах не должно быть перекоса больше 10 мм – это легко проверить уровнем.

Очень важно в построении каркасного дома использовать для несущих конструкций, пола и стен одинаковые материалы – коэффициент расширения в таком случае будет также одинаков, и вы избежите возможных перекосов. Когда брус нижней обвязки уложен и скреплен между собой, можно укладывать лаги для пола. Для лаг подойдут доски толщиной 5 см и шириной 15 см. Крепятся элементы методом вырубки пазов в брусе нижней обвязки. Между лагами расстояние выдерживают не больше 60 см.

Затем к лагам крепятся бруски меньшей ширины, чем сами лаги. Это позволит вам уложить так называемый черновой пол между брусками – доски пола будут уложены непосредственно на лаги. Не забудьте все элементы обработать антисептиками. Для чернового пола в целях экономии используют даже необрезанные доски – большого значения это не имеет.

На черновой пол для качественной пароизоляции степлером крепят пергамин, после чего между брусом укладывают утеплитель – минеральную вату или пенопласт. Достаточно толщины около 10 см. Важно укладывать теплоизоляцию таким образом, чтобы по краям не оставалось свободного пространства, как на видео. Для этого плиты минваты подрезают таким образом, чтобы они на несколько сантиметров были шире пространства между лагами – тогда удается плотно закрыть все пространство. В случае с пенопластом щели будет правильно задуть монтажной пеной.  По такой же технологи утепляют и потолок.

Затем укладывают чистовой пол – для этого подойдут доски 40*150 мм. Доски как следует уплотняются клиньями и скобами и прибиваются к лагам. Проверьте уровнем, насколько ровным получился пол – от этого зависит качество всей дальнейшей конструкции.

Поэтапно сборка стенового каркаса выглядит следующим образом:

Как сделать пол и стены в каркасном доме — пошаговая схема

Шаг 1: Нижняя обвязка

Для нижней обвязки используем все тот же брус сечением 150 мм² с заранее подготовленными пазами. Важно, чтобы между пазами было расстояние не более 50 см.

Шаг 2: Подготовка досок

На ровной и сухой площадке подготовьте доски для стен. Длина досок должна быть равна желаемой высоте потолка – оптимальным вариантом специалисты признают 2,7 м. Этого достаточно, чтобы в помещении не создавалось ощущение тесноты, а летом не было душно, и в то же время зимой отапливать дом будет несложно.

Шаг 3: Установка угловых стоек

В тех местах, где будут расположены угловые стойки, вначале ставят стальные нагели, а в торцевой части брусков просверливаются отверстия под них. Бруски устанавливаются и закрепляются временными укосинами. Таким же образом устанавливают и промежуточные бруски.

Шаг 4: Верхняя обвязка

Верхнюю обвязку делают из такого же бруса с пазами, что и для нижней. Самое главное – подогнать расположение пазов таким образом, чтобы они были полностью идентичными с нижними. В противном случае будут перекосы. Когда верхняя обвязка будет уложена на стойки, ее следует закрепить к каждой стойке минимум парой гвоздей, заколотив их на глубину не менее 10 см. После этого каркас укрепляется постоянными укосами, а временные демонтируются.

Шаг 5: Потолок

В местах, где будут межкомнатные перегородки, устанавливаются опорные брусья. Потолочные балки выполняются из бруса 50*15, располагайте их на расстоянии не более полуметра, на стыке с вертикальными стойками. Крепят балки как стальными кронштейнами, так и с помощью заранее вырубленных пазов.

Шаг 6: Оконные проемы

Монтаж оконных рам происходит на этапе возведения стенового каркаса. В соответствии с нормами, площадь  оконного проема должна составлять не менее 18 % от общей площади стены. Раму закрепляют вертикальными стойками, подогнанными по высоте. Если вы строите дом исключительно для летнего использования, то подойдут и стеклопакеты с одним стеклом, а вот для проживания круглый год понадобятся качественные окна как минимум с двумя стеклами – все зависит от климата.

Конечно, всю эту работу можно сократить в разы, используя готовые сэндвич-панели. Сейчас много заводов предлагают свои услуги в этом направлении – вам остается только выбрать проект дома и подготовить фундамент. Собирать дом из сэндвич-панелей – как играть в конструктор лего, нужно лишь соединить элементы в единую конструкцию. С точки зрения экономии такой вариант самый выгодный, поскольку сэндвич-панели очень легкие и утепленные, а значит, вы сэкономите на фундаменте и утеплении, не говоря уже о времени, которое вы затратили бы на эти работы.

Под крышей дома моего – как возвести крышу?

Чем сложнее вы выбрали проект каркасного дома, тем меньше шансов, что с возведением крыши вы справитесь самостоятельно. Если второй этаж будет мансардным, лучше обратиться к специалистам, которые правильно рассчитают всю систему стропил. А вот с простой двускатной крышей вы справитесь.

Для стропил выбирают брус 5*15 см. Края брусьев стыкуются на торце под углом 50° и сбиваются гвоздями. Эта простая конструкция скрепляется доской поперек, буквой «А». Проще собирать стропила на земле, а уже потом поднимать их на крышу и крепить гвоздями 200 мм. На стропила крепятся доски обрешетки с шагом 10 см. Нужно, чтобы они выходили за крайние стропила на 25 см. На обрешетку укладывают рубероид, после чего можно приступать к монтажу кровельного материала.

Это самый просто вариант крыши, который можно дополнить качественной теплоизоляцией. Как известно, через чердак дом теряет до 20 % тепла! Утеплять правильно снаружи – так вы сэкономите место внутри, да и работы проводить проще. Поверх обрешетки укладывают пароизоляцию, например, привычный всем пергамин, который крепят степлером. Поверх пароизоляции набивают еще одну легкую обрешетку – с шагом 50-60 см.

В пространство между обрешеткой укладывают теплоизолирующий материал, например, минеральную вату. Затем снова настилают пароизоляцию, добавляют слой рубероида и монтируют кровельный материал. Важно, чтобы между рубероидом и кровельными материалами сохранялся зазор несколько сантиметров – в этом случае пространство под крышей будет вентилируемым, и конденсат сможет легко покидать теплоизоляционный пирог.

Отделка дома и утепление – финиш уже близко

Утеплять дом, построенный по каркасной технологии, удобнее всего изнутри. Поэтому первым делом конструкцию снаружи обшивают плитами OSB, а затем сайдингом или вагонкой. После можно переходить к внутренним работам.

Пенопласт и минеральная вата – вечные конкуренты среди теплоизоляционных материалов. Но все же у пенопласта меньшая теплопроводность – 40 мм пенопласта по уровню теплоизоляции равны 45 мм минеральной ваты. 10-сантиметровый слой способен заменить кирпичную стену двухметровой толщины! Самое главное преимущество этого материала – его непромокаемость, чем минеральная вата похвастаться не может. Если она намокнет, то потеряет свои свойства.

Укладывают утеплитель между вертикальными стойками – как уже говорилось выше, материалы должно плотно прилегать друг к другу. Не жалейте монтажной пены, чтобы задуть щели. На этом этапе не забудьте проложить электропроводку. Более подробно о выборе материалов для утепления и самой технологии вы можете прочесть в отдельной статье на нашем сайте.

Самый проверенный вариант для обшивки внутри – деревянная вагонка. Впрочем, если вы хотите поступить более оригинально, можете приобрести блок-хаус – вагонку, которая имитирует оцилиндрованное бревно. Если же деревянная обшивка вас не устраивает, можете внутри заделать стены плитами OSB, затем гипсокартоном, который остается только зашпаклевать. После вы можете красить стены или клеить обои – как вашей душей будет угодно.

Оцените статью: Поделитесь с друзьями!

Как сделать каркасный дом: строительство своими руками.

Каркасный дом возводится быстро и обходится недорого. Именно эти два фактора обеспечивают популярность каркасного строительства, которое стабильно набирают популярность и лидируют среди одноэтажных новостроек. К неоспоримым достоинствам каркасных домов стоит добавить простоту технологии, возможность выполнения большинства работ своими руками. Мы предлагаем в помощь начинающему строителю – систему поэтапного строительства, которое показывает, как правильно собрать каркасный дом.

Как сделать каркасный дом

Скорость возведения, теплоёмкость, красота и разнообразие дизайна при ценовой и технологической доступности – вот основные преимущества каркасных домов. Главные особенности как сделать каркасный дом своими руками:

Каркасная постройка с мансардой.

• Построить одноэтажный каркасный дом  своими руками занимает около 6-8 месяцев. Профессиональные строители сделают это за 3-4 месяца. Каркасный дом – наиболее быстрый способ получить жильё сейчас, а не через несколько лет. Вы можете проживать в собственном отдельном доме сразу, а не спустя многие годы после начала строительства.
• Свобода дизайна – проект может предусматривать любую геометрическую форму дома, любую наружную отделку, имитацию деревянного сруба, бетонной «шубы», использование пластикового сайдинга «под камень».
• Теплоёмкость и энергоэффективность – стены дома обустраиваются с необходимым слоем теплоизоляции. Поэтому в каркасных домах значительно меньше расходы на оплату энергоносителей.
• Технологичность, один из примеров которой – простота внутренней отделки. При обшивке стен используются материалы, которые формируют ровную поверхность под последующую покраску, штукатурку. Или, как вагонка или МДФ, дают готовую внутреннюю стену.

А теперь поговорим подробнее, как построить одноэтажный каркасный дом своими руками. А для наглядности – подкрепим разговор пошаговым, чтобы сделать каркасный дом видео.

Фундамент на сваях

Фундамент на сваях имеет подобные характеристики, что и каркасный дом. Он прост, надёжен и доступен. Быстро возводится на любую глубину (время его сооружения не превышает 2-3 недель). Обходится в минимальную сумму денег (вдвое дешевле ленточного). Длительно выдерживает большие нагрузки.

Фундамент на сваях – не только идеальная основа для лёгких каркасных стен. Это также – единственный вариант фундамента для строительства на скальных и болотистых грунтах. Поэтому свайные основания также используют при возведении каркасных беседок из дерева, помостов, плавучих дорожек и других сооружений на берегу реки или озера. Как сделать каркасный дом на сваях?

Сваи изготавливаются на заводе. Они имеют форму металлической трубы с заострённым концом и лопастями. Спиральные лопасти облегчают вкручивание сваи, делают возможным сооружение фундамента без выкапывания нескольких кубометров земли.

На заметку

Вкручивание лопастей выполняют непосредственно на месте строительства по периметру будущего дома. Технология вкручивания позволяет обойтись без трудоёмких грунтовых работ. Это – один из факторов снижения цены дома.

Кроме того, экономию обеспечивает снижение количества материалов, которые используются для обустройства фундамента, и отсутствие необходимости в работе грузоподъёмной техники.

Долговечность винтовых фундаментных свай составляет больше 100 лет. Их поверхность покрывается защитным составом, как металлическое днище кораблей. Этот состав ограничивает контакт с водой, предупреждает окисление и ржавчину.

О том, как соорудить свайный фундамент под каркасный дом своими руками – пошаговое видео.

Нижняя обвязка и пол

Свайный фундамент часто называют свайно-ростверковым. Это связано с тем, что поверх свай кладут горизонтальные балки, которые называют ростверком. Эта конструкция представляет собой единую систему по распределению веса стен. Поэтому ростверк часто называют частью свайного фундамента.

В каркасных домах функцию ростверка выполняет нижняя обвязка. Это – выложенный по периметру крепкий брус большого сечения. В свайном фундаменте его кладут поверх вкопанных свай. Кроме периметра строения, нижние балки обвязки прокладывают под всеми межкомнатными перегородками.

Свайно-винтовой фундамент.

В ленточных фундаментах перед укладыванием нижней обвязки кладут плёнку гидроизоляции. В свайных конструкциях обвязку пропитывают водостойким материалом или используют обмазочную гидроизоляция, красят мастикой. Независимо от вида фундамента, нижнюю обвязку защищают от воды обязательно.

По углам дома и в местах стыков внутренних перегородок брус нижней обвязки соединяют «в лапу», выпиливая часть сечения в каждом соседнем брусе и складывая его так, чтобы общая толщина сечения в месте стыка оказалась одинаковой с толщиной нижней обвязки.

На заметку

Далее на обвязку кладут лаги пола первого этажа. Их также выполняют из прочного бруса, который укладывают «на ребро». Лаги пола дополнительно крепят к обвязке металлическими уголками. Такое крепление предупреждает их сдвиг в сторону.

Снизу лаги подшивают фанерой или доской. Сверху – кладут доски чистового пола. Между лагами располагают лёгкий и надежный утеплитель. Получают готовый к эксплуатации пол.

Как правильно собрать каркасник

Как сделать каркасный дом? Каркас дома можно соорудить из дерева или из металла. Чаще – используют деревянные прочные доски достаточно большого сечения. Поверх готового фундамента из них собирают несущий каркас. При этом размеры сечения каркасных опор и шаг между ними определяют несущую способность каркаса и жёсткость стен дома.

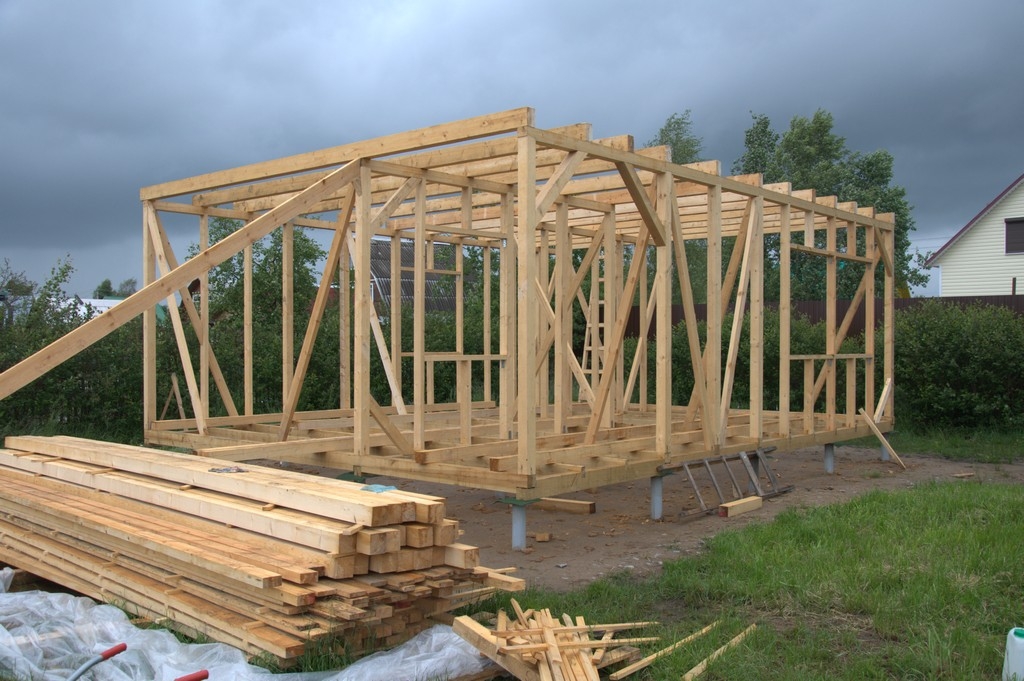

Собрать своими руками каркас.

Конструкция каркаса состоит из вертикальных стоек и дополнительных поперечин, укосин – подпорных досок, которые удерживают опоры вертикально. Укосины устанавливаются между стойками и обвязкой в наклонном положении, «под углом», поперечины – между двумя соседними опорами. Эти дополнительные элементы обеспечивают жёсткость каркасной конструкции.

Для сооружения каркаса используют три вида балок:

• Угловые
• Тавровые.
• Двутавровые.

Все виды балок для будущего каркаса производят на заводе. Их сращивают, обрезают, при необходимости – пропитывают антисептиком.

Как собрать каркасный дом своими руками:

• Не рекомендуется делать шаг стоек более чем 800 мм.
• В местах установки окон и дверей каркасные опоры усиливают – устанавливают вплотную две балки вместо одной, или снимают нагрузку с опор каркасного дома с помощью ригеля.
• Под окнами ставят дополнительные опоры – для предупреждения коробления оконных проёмов от тяжёлой коробки окна.

Как собрать каркасный дом? Сборку каркаса завершают вертикальной верхней обвязкой и дополнительной второй верхней обвязкой. Они собираются из прочных досок и укладывается поверх вертикальных каркасных опор. Они необходимы для будущего распределения давления стропил и кровли на несущие опоры.

Подробнее увидите строительство каркасного дома своими руками – видео поэтапно с описанием процесса сборки стен.

Балки перекрытия

Для обустройства межэтажных перекрытий используют балки или спаренные доски. Их укладывают плотно друг к другу, собирая аналог бруса большого сечения. При этом для жёсткости и прочности конструкции доски кладут «на ребро». А для предупреждения горизонтальных сдвигов их фиксируют металлическими уголками, укрепляя соединение «встык». Кроме того для перекрытий часто используют двутавровые балки.

Двухтавровые балки перекрытия.

В двухэтажных домах используют более прочный вариант соединения – с врезанием в верхнюю обвязку. Однако при строительстве одноэтажного дома можно обойтись креплением «встык», дополнительно зафиксировав каждое соединение уголком.

При использовании соединения «встык» строевой лес должен быть сухим, иначе доски каркаса при высыхании дадут большой перекос.

Стропильная система

Стропильная система представляет собой доски, жёстко скреплённые в форме треугольника. «Треугольные» формы устанавливают поверх верхней обвязки с определённым шагом. При этом предусматривается, что для жесткости две стропильные доски соединяют в верхней части горизонтальной перемычкой – ветровым ригелем.

Монтаж стропильной системы.

Также учитывают, что две верхние балки должны «свешиваться» с крыши, протягиваться дальше за периметр строения. Это защищает стены дома от потоков воды и сохраняет их сухими.

Что важно знать:

• Перед установкой стропил вдоль верхней обвязки изнутри ставят доску, которая называется ригелем. Она будет распределять давление отдельных стопил на вертикальные опоры каркасной стены.
• При сооружении каркаса крыши первым делом крепят крайние наружные торцевые стропила.
• Между верхними концами стропил крепят коньковую балку, которая соединяет верхние угловые точки всех стропил – с одной и другой стороны конькового угла.

Внутренние перегородки

Внутренние стены дома сооружают аналогично внешним – навешиванием стеновых панелей. Между двусторонней обшивкой кладут звукоизолирующий материал. Таким образом, внутри любой стены в каркасном доме располагают изолятор.

Часто оказывается, что утеплитель и звукоизолятор являются одним и тем же материалом. К примеру, минеральная вата имеет тепло- и звукоизолирующие свойства, используется против утечек тепла и шума. Поэтому для обустройства любой стены используются один и тот же изолирующий материал.

Утепление постройки

Каркасный дом отличается самыми узкими стенами. Поэтому для обеспечения его энергоэффективности необходим качественный долговечный утеплитель. Часто рассуждения, как правильно сделать каркасный дом, сводятся к грамотному выбору утепляющего материала.

Устройство внутренних стен.

Большинство каркасных строений использует минеральную вату. Она часто используется для кровельного утепления, которое также выполняется по каркасной технологии. Вата – идеальное утепление каркаса, она легко монтируется между его стоек и не требует дополнительной фиксации.

Лёгкость монтажа минеральной ваты определяется её пружинящими свойствами. В любом виде этот материал легко сжимается и после – возвращает первоначальные размеры. При монтаже ваты между стойками каркаса её устанавливают в слегка сжатом виде.

На заметку

Для функционирования ваты необходимы меры по её защите от намокания. Влага – главный фактор снижения её теплосберегающих свойств. Поэтому после монтажа вату защищают гидроизоляционной плёнкой.

Строительную вату необходимо закрывать плёнкой с двух сторон. Внутренняя плёнка ограничивает попадание в материал паров воды из внутренних помещений – жилых и бытовых комнат. Наружная мембрана – ограничивает проникновение атмосферных осадков при повышенной уличной сырости и не препятствует выходу скопившейся влаги их утеплителя.

Для долговечного функционирования минваты необходимо предупредить её слёживание, опускание части материала вниз под собственным весом. Такие процессы могут привести к снижению утепляющих свойств через несколько лет эксплуатации. Чтобы минвата не проседала, в стены монтируют её плитную форму – маты и плиты из минваты. Она отличаются повышенной жёсткостью и не проседают со временем.

Наглядно об утеплении вы увидите каркасные дома своими руками – видео пошаговая инструкция.

Отделка

Поэтапное строительство каркасного дома, видео заканчивается наружной и внутренней отделкой. Отделку выполняют по готовой поверхности стен после их обшивки. Отделка обшитого каркаса отличается простотой и доступностью. Материал обшивки формирует ровную вертикальную поверхность, готовую под отделку. Это даёт возможность выполнить внутренние и наружные работы быстрее.

Как сделать фундамент под каркасный дом

Каркасный дом – легкое сооружение, которое возводят на всех видах фундаментов. Главное сделать его качественно, а значит, он должен быть построен правильно, с учетом всех требований. Можно пойти двумя путями: заказать бурение скважины для взятия грунта, сдать его на анализ в лабораторию, после чего, на основании полученных данных, инженер произведет расчеты. Это даст гарантию на долгие годы благополучной эксплуатации основания, но и стоит недешево. Второй метод строительства фундамента под каркасный дом применяется большинством самозастройщиков –  он основывается на опыте соседей и на собственных знаниях. Именно о том, как выполнить все работы самостоятельно и пойдет речь в статье.

Содержание:

1. Какой фундамент лучше под каркасный дом
2. Ленточный фундамент под каркасный дом
3. Свайно-винтовой фундамент под каркасный дом
4. Столбчатый фундамент под каркасный дом
5. Монолитный плитный фундамент

Какой фундамент лучше под каркасный дом

Выбор фундамента под строительство дома – важный и ответственный шаг. Для тяжелых кирпичных, каменных или монолитных зданий он может составлять почти 20% всей стоимости дома. Но для легких каркасных и деревянных домов цена фундамента существенно ниже. Так как найти золотую середину, и сделать надежное, прочное, но недорогое основание?

Выбор того или иного типа фундамента под каркасный дом зависит от ряда факторов:

• характеристика грунта на месте строительства;
• наличие подвального помещения;
• конечный вес дома, который зависит от его площади и материала, из которого он будет возводиться;
• близость грунтовых вод и уровень промерзания грунта.

Определение характеристики грунта

Вначале надо определиться с типом грунта на строительной площадке. Если финансы позволяют, то заказываются геологические изыскания.

Еще один способ — это самостоятельное определение уровня грунтовых вод и состава почвы. Для этого выкапывается яма, примерно 1,5 метра глубиной, и изучается срез грунта:

• песчано-каменистые, скальные или гравийные грунты без содержания глины, а также крупнопесчаные  без включений – что является наилучшим вариант. Они не удерживают влагу и не вспучиваются при промерзании.
• пылевые и мелкозернистые пески – называются пучинистыми грунтами, это наименее благоприятный вариант для строительства фундамента;
• глинистые грунты с близко расположенными грунтовыми водами вспучиваются при промерзании.

После определения грунта, можно правильно подобрать тип фундамента под свой дом.

Основные нюансы:

• срок службы фундамента должен быть равен сроку службы самого дома. Так, для каркасного или деревянного строения нет необходимости делать железобетонный ленточный фундамент;
• при наличии на участке высоко расположенных грунтовых вод нет смысла оборудовать подвальное помещение. Несмотря на тип фундамента и качество гидроизоляции, в нем постоянно будет сохраняться высокая влажность;
• если строительство каркасного дома планируется на плывучих и насыпных грунтах, то лучшим вариантом считается возведение монолитной фундаментной плиты, которая обеспечит пространственную жесткость;
• сэкономить бюджет позволит мелкозаглубленный фундамент под каркасный дом или различные виды фундаментов на песчаных подушках.

Принимая во внимание все вышесказанное, и учитывая легкость конструкции каркасного дома, становится ясно, что для его строительства подойдут все виды недорогих и простых в исполнении фундаментов. Подробнее о каждой конструкции и поэтапном строительстве рассказано ниже.

Ленточный фундамент под каркасный дом

Ленточный фундамент наиболее популярен при строительстве малоэтажных домов. Связано это с невысокой ценой и простотой в возведении. Довольно часто его усиливают с помощью свай, в этом случае он называется свайно-ленточный.

Устройство ленточного фундамента под каркасный дом  своими руками потребует грамотного исполнения, ведь любая неточность и ошибка повлечет за собой серьезные последствия.

Делают его чаще всего в тех случаях, когда планируется подвальное помещение или утепленное подполье. Мелкозаглубленный фундамент оптимален на непучинистых грунтах, но с глубоким уровнем промерзания придется либо копать более глубокую траншею, либо усиливать его сваями, закрученными ниже уровня промерзания.

Вначале на участке наносится разметка, которая соответствует расположению фасадов и несущих стен. В нужных местах вбиваются колышки, а между ними натягивается прочная веревка. Для обозначения ширины стен, параллельно натягивается второй ряд веревок (ширина фундамента должна быть минимум на 10 см шире несущих стен дома).

По готовой разметке роется траншея глубиной 50-60 см, а для свай бурятся скважины ниже уровня промерзания грунта на 20 см. После чего насыпается песчаная подушка и проливается водой.

На следующем этапе начинается монтаж опалубки. Но перед  ее устройством, на боковые стороны траншеи, укладывается гидроизоляционный рулонный материал. Поверх него сооружается опалубка из обрезных досок толщиной 5 см. Все доски должны располагаться вертикально и возвышаться над уровнем земли не менее чем на 30 см.

В конструкцию помещается арматура из проволоки диаметром 10-16мм. Между собой она соединяется вязальной проволокой или сваркой. Связать ее можно своими руками при помощи пассатижей. Это довольно трудоемкая работа, которая займет много времени, сделать процесс более быстрым позволит использование автоматического пистолета.  С его помощью на соединение тратится 1-2 секунды.

Теперь начинается заливка бетоном. Для раствора используется цемент не ниже М500 с песком в пропорции  1:3. Часто смесь готовят самостоятельно в бетономешалке, но лучше купить готовую. Раствор заливается за один раз, а для его уплотнения необходимо воспользоваться специальным вибратором.

Если на нем будет строиться легкий каркасный дом, то снимать опалубку и приступать к дальнейшим строительным работам можно уже через  5-6 дней.

Свайно-винтовой фундамент под каркасный дом

В большинстве случаев фундамент на винтовых сваях для каркасного дома считается наиболее оптимальным вариантом. Его возводят на рыхлых и неустойчивых грунтов, на участках с сложным рельефом и близким залеганием грунтовых вод.

Основные достоинства фундамента из винтовых свай:

• устанавливаются без спецтехники;
• монтируются всего за 1 день;
• хорошие показатели несущей способности;
• устойчивы к промерзанию грунта и воздействию грунтовых вод;
• большой выбор размеров и типов, что позволит подобрать оптимальный вариант;
• невысокая цена;
• возможность строительства в любое время года;
• удобно при ремонте уже существующего фундамента.

К недостаткам следует отнести невозможность оборудования подвального помещения. Свайно-винтовой фундамент пригоден только для строительства легких домов или небольших пристроек.

Выбор и расчет количества винтовых свай

Сегодня на строительном рынке большое разнообразие типов и модификаций винтовых свай. Они могут иметь как различные антикоррозийные покрытия, так и различаться по размерам, но важно, чтобы они имели ровную конструкцию, а лопасти были правильной формы.

Определиться с выбором вам помогут данные таблицы.

Советы:

• для получения правильных скважин бур должен находиться строго вертикально;
• начинать и продолжать бурение до необходимой глубины нужно без применения ствола столба;
• глинистую почву лучше всего бурить в сухую погоду.

Установка винтовых свай своими руками

Устанавливаются винтовые сваи двумя способами: вручную или с применением специальной техники. Второй способ применяется, когда необходимо завинтить сваи большого диаметра. А для небольшого и легкого дома можно установить их самостоятельно, но и в этом случае понадобится 2-3 крепких мужчин.

Они имеют специальную конструкцию, благодаря которой их возможно закрутить вручную. При таком способе установки, получается, более четко выставить горизонтальный уровень.

Для фундаментов используются стальные винтовые сваи с антикоррозийным покрытием длинной от 2,5 м. В грунт они заглубляются не менее чем на 1,5 м (в зависимости от региона и глубины промерзания грунта). Если в верхних слоях находится просадочный грунт, например торф, то сваю следует наращивать до необходимой глубины, чтобы заглубиться до твердых слоев.

Перед их монтажом делается разметка свайного поля фундамента и уже согласно плану закручиваются все сваи.

После того, как свая закручена, ее подрезают до нужной высоты и бетонируют ствол до уровня подрезки.

Сверху на ствол монтируется оголовок винтовой сваи, на который будет монтироваться обвязка. Высокая несущая способность винтовой сваи получается благодаря тому, что при ее заглублении грунт не только не рыхлится, но еще и дополнительно уплотняется лопастями. Когда фундамент из свай делается для временной постройки, их не следует бетонировать, тогда их можно легко выкрутить и использовать повторно.

Rак сделать фундамент под каркасный дом видео

Столбчатый фундамент под каркасный дом

Он представляет собой отдельно стоящих бетонных столбов. Они располагаются по периметру дома и по пересечения стен внутри него. Нижняя их часть называется основание, а верхняя — оголовком. Важно, чтобы оголовки находились в идеально ровной горизонтальной плоскости, ведь именно на них, в дальнейшем, устанавливается каркас дома. Их высота, зачастую ровна высоте пола первого этажа и составляет 50-60 см от уровня земли.

Часть столбов, которая находится под землей, обычно имеет круглое сечение, а надземная часть – квадратное или прямоугольное. Скважины для столбчатого фундамента бурятся обычным садовым буром, а вот обрешетку проще всего делать из обрезной доски. Диаметр скважин зависит от веса постройки, который в дальнейшем будет на нее оказывать давление, и дополнительного запаса прочности.

Площадь сваи совсем небольшая, поэтому она должна опираться на твердые слои почвы значительно ниже уровня промерзания. В среднем, глубина бурения составляет около 2-ух метров.

Надземную часть выполняют из армированного бетона, из кирпича и древесины.

Последний вариант самый ненадежный, даже при обработке дерева антисептиками и гидроизоляцией, прослужат такие столбы недолго. Складывать столб из кирпичей довольно трудоемкий процесс, наиболее оптимальным вариантом является заливка бетоном. Армированный бетон обеспечит наивысшую прочность на сжатие и на растяжении, что убережет его от деформации от воздействия сил морозного пучения. Приготовить раствор можно самостоятельно, но с использованием бетономешалки.

Сами столбы могут иметь не только постоянное цилиндрическое или прямоугольное сечение, но и переменное – расширяясь у основания.

Второй вид хоть и потребует  больших земельных работ, но благодаря увеличению площади опоры увеличит несущую способность всего фундамента. Кроме этого, увеличится и его устойчивость к пучению грунта.

Закладываются столбы такой формы двумя способами. В первом случае выкапывается яма прямоугольной или квадратной формы, по размеру больше будущего столба на 30-50 см. В нее устанавливается опалубка, которая задаст форму и армирующий каркас, после чего все заливается бетоном. Когда бетон затвердеет, опалубка снимается, и столб плотно закапывается.

С помощью этой технологии создаются бетонные столбы самых различных форм, но это довольно трудоемкий процесс который отнимет не только много времени, но и сил.

Второй способ – технология ТИСЭ, она была разработана специально для строительства столбчатого фундамента своими руками. Он подразумевает применение бура ТИСЭ-ф, которым бурятся скважины диаметром 20 см. В нижней части бур имеет уширение 40 или 60 см, которое и создает расширение у основания столба в виде полусферы.

Для равномерного распределения нагрузки на все столбы, и придания все конструкции целостности и жесткости, заливается ростверк. Чаще всего под него делают опалубку и заливают бетоном с использованием арматуры.

Для каркасного дома, в отделке которого не использовано тяжелых материалов, он не обязателен.

Основными достоинствами столбчатого фундамента является его невысокая цена и простота установки даже собственными силами.

Монолитный плитный фундамент

Это сплошная железобетонная монолитная плита, которая располагается под всей площадью дома. Он имеет наибольшие несущие способности среди всех видов фундаментов, благодаря чему способен обеспечить необходимую устойчивость тяжелого дома на пучинистых грунтах. Под их воздействием поднимается и опускается вся плита целиком, поэтому ее еще называют плавающей.

Толщина плиты от 10 см. Ее основу составляет тщательно утрамбованная песчано-гравийная подушка, на которую кладется слой гидроизоляции. Сверху ставится армирующий каркас, который состоит из двух арматурных сеток, жестко связанных между собой. Для монолитной плиты берется ребристая арматура диаметром от 12 до 16 мм – она обеспечит наилучшее сцепление с бетоном. Расстояние между прутками составляет  20-30 см. На примере шага в 30 см можно рассчитать необходимое количество арматуры: 1м2 арматурной сетки = 3 прутка по 1 метру вдоль + 3 прутка по 1 метру поперек = 6 метров верхний пояс жесткости, и столько же еще надо на нижний. В итоге на 1 м2 потребуется не менее 12 м арматуры, но обязательно покупать надо с запасом.

Помимо этого, на плиту потребуется намного больше бетонного раствора, чем на другие типы фундаментов, что делает ее одним из наиболее дорогих вариантом фундамента для каркасного дома.

Схема армирования монолитной плиты

Плита может быть не только гладкой, но и иметь ребра жесткости. Они располагаются на нижней стороне плиты и направлены вниз. Их наличие делает плиту максимально устойчивой к деформации и защищает ее от движения в горизонтальной плоскости. При этом ее верхняя сторона, которая является полом цокольного этажа, остается гладкой.

Для строительства каркасного дома и дома без подвального помещения монолитный плитный фундамент делается мелкозаглубленным.

Вначале снимается верхний плодородный слой почвы и на его место укладывается геоткань (мегаизолом).  После чего засыпается песчаная подушка, утрамбовывается виброплитой и поливается водой.

Поверх кладется еще один слой геоткани, а на него насыпается гравий и также утрамбовывается. По периметру плиты собирается опалубка и внутрь нее укладывается связанная арматура.

На данном этапе начинается заливка бетона высокого качества. Чтобы удалить все пузырьки воздуха, на протяжении всей заливки раствор уплотняют специальным вибратором по бетону.

Готовый фундамент оставляется до полного затвердевания на 2-3 недели, а по истечению срока демонтируется опалубка и он готов к дальнейшим строительным работам.

Для обеспечения устойчивости к морозному пучению,  грунт вокруг мелкозаглубленного фундамента необходимо хорошо утеплить.

Брус или доска — из чего делать стойки каркасного дома

Строительство домов по каркасной технологии пользуется популярностью среди жителей центральных регионов России: Московской, Тверской, Калужской областей. Секрет успеха – сочетание высокой скорости возведения, низкой стоимости и долговечности готового строения (минимальный срок службы – 50 лет). Однако снизить финансовые расходы на строительство – задача первостепенной важности для многих домовладельцев, решить которую можно посредством закупки более доступных материалов.

Поэтому часто вместо досок используют брусья естественной влажности. Распространено мнение, что такая замена надежнее и безопаснее ввиду большей толщины деревянных последних. Специалисты в сфере строительства опровергают эту гипотезу, а также отмечают: брус естественной влажности в процессе усадки подвергается риску сильной деформации и выкручивания. Сечение доски значительно меньше, поэтому она отдает влагу равномерно, просыхает быстрее и практически не меняет своей геометрии.

Строительство каркасных домов из бруса

Сборные каркасные дома из бруса – редкое явление на российском строительном рынке. Это обусловлено высокой стоимостью пиломатериалов и сложностью их обработки. Для сборки дома из бруса нужны специальные крепежные элементы (нагели, металлические скопы, шпильки и др.). Они утяжеляют конструкцию, требуют подготовки отверстий для вкручивания крепежей – из-за этого строительный процесс становится сложнее и дольше.

Для надежного и герметичного скрепления брусьев между собой нужно вырубать шипы и пазы, что требуется дополнительных трудозатрат. При этом после сборки каркаса стен нельзя приступать к обшивке и отделочным работам, поскольку толстым пиломатериалам естественной влажности нужен минимум 1 год на усадку. Применение профилированного бруса сводит на нет все преимущества каркасной технологии, а при использовании досок можно собрать каркас здания за считанные дни, сразу обшить его и заниматься внешней отделкой.

Преимущества каркаса из досок

Для сборки силового каркаса стен используют нестроганые доски сечением от 40х100 мм. Их устанавливают с шагом около 60–70 см, скрепляя между собой укосинами из пиломатериалов того же типоразмера. Несмотря на применение недорогих досок естественной влажности и сухих, каркас дома не требует времени на усадку и не деформируются в процессе высыхания.

Компания «Русская построечка» использует в работе качественные пиломатериалы собственного производства, которые строго калиброваны по размеру. Точность геометрических размеров принципиально важна, поскольку к боковинам пиломатериалов будет прикреплена обшивка стен (листовые материалы, вагонная доска и др.). Сгладить перепады высот 3–5 мм гораздо проще, чем острогать массивный брус естественной влажности, геометрия которого изменится в процессе усадки.

Для строительства каркасных домов используют тщательно отторцованные доски, что при возведении многоуровневых зданий способствует сохранению строгой горизонтальности этажей. Первый этап сборки стен – создание обвязки, для которой идеально подходит профилированный брус, устанавливаемый на ребро. Обвязку изолируют, укладывая поверх фундамента рубероид, а в брусьях проделывают пазы для последующей установки половых лаг и стоек.

Для монтажа стоек выбирают доски с сечением, которое соответствует выбранной толщине плит утеплителя. Еще одна причина, по которой принципиально важна гладкость торцов и соблюдение размеров, состоит в том, что между досками-стойками минеральную вату устанавливают встык. Утеплитель нужно располагать вровень с гранями досок, чтобы избежать образования зазоров и пустот, которые приведут к появлению мостиков холода и выпадению конденсата внутри стен.

Компания «Русская построечка» использует при строительстве каркасных домов только качественные доски естественной влажности (посмотреть проекты), которые перед монтажом проходят акклиматизацию на участке, и сухие (посмотреть проекты). В зависимости от типа дома (сезонного или постоянного проживания) клиенту будут предложены доски шириной от 10 до 20 см, которые определяют толщину и теплоизоляционные свойства стен.

Каркасные коттеджи
Каркасные дома
Садовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Также рекомендуем прочитать другие наши статьи

Как построить каркасный дом своими руками видео подборка — Postroyka-Dom.

com

В статье рассмотрим нюансы строительства каркасного дома своими руками, видео, размещенное в данном материале, в этом нам поможет. Однако ,прежде чем перейти к просмотру, перечислим преимущества каркасных построек.

Преимущества строительства каркасного дом

Дешевизна

Если вы решили построить жилище по каркасной технологии, то стоимость требуемых для этого материалов вас удивит. За счет новейших технологий изготовления и монтажа частей постройки, легкости в сборке, облегченному фундаменту процесс строительства канадских домов существенно дешевле, чем для остальных зданий.

Сроки строительства

Постройка одноэтажного каркасного дома будет завершена очень скоро. Глубокий капитальный фундамент, тут совершено не является обязательным условием . Так как отсутствует усадка, постройка канадского дома ожжет быть осуществлена одним этапом.

Экологическая составляющая

При постройке пользуются минеральными строительными сэндвич-панелями, которые безопасны для человеческого здоровья.

Экономичность

Для каркасной дачной постройки, важным моментом является то, что для их отопления потребуется потратить 3-4 раза меньше энергетических ресурсов, чем для кирпичного строения.

Прочность и срок службы

Использование металлического каркаса и особого состава влагоустойчивых материалов обшивки, дает возможность эксплуатировать дом свыше 50 лет.

Теплоизоляция

Дома, построенные по каркасной технологии, обладают прохладой в летний период, и сохраняют теплоту в зимний. Это стало возможным, благодаря использованию сэндвич-панелей, которые сравнимы по своим теплоизоляционным свойствам с кирпичной стеной, толщиной 1,5м.

Эстетическая составляющая

В строительстве построек по каркасной технологи, есть возможность реализовать разнообразные оригинальные готовые проекты а так же самому принять участие в проектировке совершенно нового здания, от малеького дачного домика, до здания в несколько этажей. В готовых каркасных домах реализована скрытая коммуникационная сеть, проложенная в стенах и потолке.

Возведение каркасного дома своими руками видео — как это делают в америке

Типовой проект каркасного дома

Каркасный дом своими руками пошаговая инструкция. Проекты, чертежи

Содержание статьи:

Каркасные дома быстро возводятся, теплые и комфортные. Именно поэтому их часто выбирают в качестве основного жилого или дачного домика.

Выбираем проект: зачем нужен каркасный дом?

Если строить каркасный дом своими руками, то сначала надо выбрать проект. Для выбора следует определить назначение дома и другие условия. Дом для постоянного проживания должен обладать несколько иными характеристиками, чем дачный домик. Дача, в которую приезжают только летом, будет отличаться по характеристикам от варианта с круглогодичным пребыванием. Разумеется, дома в которых будут жить в зимнее время или приезжать в них периодически, должны отличаться лучшим теплосохранением.

Другим аспектом выбора проекта является доступность энергоносителей. Если газовая магистраль поблизости отсутствует, то наиболее удобный и дешевый вариант отопления исключается. Для обогрева электричеством больших помещений требуется надежная электрическая сеть со стабильным напряжением. В небольших деревнях и поселках нередко напряжение пониженное, а сеть не способна выдержать значительную нагрузку.

Все эти особенности следует своевременно изучить, чтобы подобрать оптимальный по размерам и другим характеристикам проект.

Плюсы каркасных домов

Благодаря современным технологиям каркасные дома ни в чем не уступают традиционным вариантам из бревен, бетона или кирпича. Они обладают необходимым уровнем прочности и надежности, достаточно долговечны.

Среди преимуществ каркасных зданий следует отметить быстрый процесс возведения и относительно низкую стоимость процесса.

Отделку можно выполнять в любое время года. Все поверхности такого дома получаются ровными, что существенно облегчает процесс отделки.

Поскольку здание легкое, то на фундаменте для каркасного дома можно сэкономить. Массивное основание не требуется, можно выбрать простые в обустройстве, легкие варианты.

Теплопроводность стен у такого типа домов низкая. Благодаря этому помещения быстро прогреваются даже холодной зимой. Летом же высокая теплоизоляция защищает от излишней жары, препятствуя перегреву.

Чтобы сделать каркасный дом пожаробезопасным, деревянные элементы обрабатывают специальными пропитками. Также используются материалы, обладающие устойчивостью к возгоранию.

Стены каркасного дома паропроницаемые, что обеспечивает вентиляцию без активной теплопотери.

Варианты проектов каркасных домов

Рассмотрим несколько проектов каркасного дома.

Первый вариант имеет жилую площадь 10,72 кв. м, а общая площадь составляет 34,7 кв. м. Дом одноэтажный с мансардой. Внизу располагается кухня, которая совмещена с прихожей, одна комната и лестница, ведущая в мансарду. Внешние размеры дома составляют шесть на четыре метра.

Проект каркасного дома 6х4. Фото

Второй проект имеет общую площадь в 44,35 кв. м и жилую площадь – 13,63 кв. м. Его внешние размеры составляют шесть на пять метров. Дом имеет кухню-прихожую площадью 11,25 кв. м, комнату и мансарду. При входе в дом располагается небольшое крыльцо с крышей, оберегающей от осадков. Пол первого этажа и мансарда дополнительно утепляются материалами Knauf. Черновой пол выполнен из ОСП.

Проект каркасного дома 6х5 с мансардой. Фото

Третий проект каркасного дома обладает жилой площадью 37,24 кв. м. При этом общая площадь составляет 72.7 кв. м. Дом имеет два этажа. На первом располагается гостиная. Кроме того там находится кухня, холл и кладовая. Вместо кладовой может быть обустроен санузел. На втором этаже располагаются комната и спальня. Вход в спальню осуществляется через комнату, т.е. она является проходной.

Проект каркасного дома 6х8 с мансардой. Фото

Четвертый проект – одноэтажный каркасный дом с мансардой, длина которого составляет 9м, а ширина – 6. Жилая площадь дома – 49,17 кв.м. Общая площадь – 68,51 кв. м. На первом этаже находятся большая и маленькая комнаты. В большой располагается лестница, ведущая в мансарду. Кроме того, на первом этаже находятся небольшой холл, санузел и кухня. Комната мансарды занимает половину площади, а вторая половина представляет собой так называемый «второй свет» над большой комнатой первого этажа.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Пятый проект представляет собой совсем небольшой одноэтажный дачный домик, жилая площадь которого составляет 9,95 кв. м, общая площадь – 16, 95 кв. м, а размеры 5 на 4 метра. Планировка дома предельно простая. Внутри есть кухня, маленький коридор и жилая комната.

Проект каркасного дома 5х4. Фото одноэтажного дома

Шестой проект – каркасный дом с мансардой. Жилая площадь его составляет 49,53 кв. м, а общая – 87,14 кв. м. На первом этаже находятся две комнаты, холл, кладовая и кухня. В мансардном пространстве находится непосредственно мансарда и еще одна комната.

Проект каркасного дома 7х8 с мансардой. Фото

Седьмой проект – дом с жилой площадью 46,46кв. м и общей – 86.05 кв. м. На первом этаже располагается гостиная, просторный холл с лестницей, кухня и санузел. В мансардном этаже также имеется просторный коридор, по бокам от которого находятся две комнаты.

Проект каркасного дома 6х9 с мансардой. Фото

Восьмой проект представлен домом с жилой площадью 56,22 кв. м, общей площадью 84,96 кв. м. На первом этаже находятся гостиная и еще комната, коридор, санузел и кухня. В мансарде имеется холл, одна маленькая комната и две относительно просторные.

Готовый проект каркасного дома 6х9 с мансардой. Фото

Процесс строительства каркасного дома: основные этапы

Этап первый: закладка фундамента

При выборе фундамента для каркасного дома следует учитывать геологические особенности участка. В большинстве случаев выбираются свайно-ростверковый вариант, также используются свайные и ленточные фундаменты.

Свайно-ростверковый фундамент применяется для возведения каркасного дома, поскольку он надежен и относительно дешев. Для обустройства чаще выбирают сваи ТИСЭ с расширенной пяткой. Благодаря пятке свая лучше сопротивляется пучению и отличается лучшими несущими характеристиками, чем обычная свая.

Фундамент для каркасного дома своими руками. Фото

Для заливки свай бурят скважины, в которые вставляется опалубка из трех слоев рубероида. Можно использовать пластиковые или асбестоцементные трубы нужного диаметра. Внутрь вставляется арматура, связанная треугольником или квадратом.

После заливки свай устанавливают опалубку для ростверка. Это бетонная лента по периметру здания. В опалубку укладывают арматуру и связывают ее, соединяя с элементами арматуры из свай.

Чтобы потом к ленте крепить обвязочный брус, устанавливают шпильки на расстоянии 1 – 2 метра. Обязательны они рядом с углами, на расстоянии 30см. Остальные устанавливают в зависимости от особенностей дома. Они не должны располагаться реже, чем через 2 метра и на стену их должно быть не менее двух.

Когда все готово заливают бетон и закрывают его полиэтиленом. Это требуется, чтобы материал не высыхал, а набирал прочность.

Этап второй: устанавливаем нижнюю обвязку и пол

Когда строим каркасный дом своими руками, то обязательно надо помнить про гидроизоляцию фундамента. Верхняя поверхность ленты промазывается битумной мастикой, прокладывается рубероидом или гидроизолом. Если этого не сделать, то деревянный каркас будет тянуть влагу и гнить.

Каркасный дом своими руками. Пошаговое фото

Далее технология строительства каркасного дома предполагает укладку лежней. Это доски толщиной 5см и шириной 15см. Длина выбирается в зависимости от размеров фундамента. В нужных местах в досках просверливают отверстия под шпильки. Поверх первого ряда укладывают второй с перекрытием стыков. Вместо двух рядов досок можно использовать один ряд бруса, но он дороже и имеет меньшую несущую способность.

Обвязка и лаги

К лежню прикрепляют обвязку. Используют доску такого же размера, поставленную на ребро. Ее выравнивают по краю и прибивают большими гвоздями с шагом в 40см.

Каркасный дом своими руками. Пошаговое фото

Лаги – такие же доски, как и использовались. Ставятся на ребро поперек фундамента и крепятся торцом к обвязке. Расстояние между лагами зависит от длины пролета. Чем он больше, тем чаще располагают лаги.

Технология строительства каркасного дома. Фото

Настилаем и утепляем пол

Варианты схемы полов каркасного дома могут быть различными. Нередко сразу после монтажа основы под настил укладывают утепление. Поскольку в этом варианте утепляют до настила чернового пола, то использоваться может только пенополистирол высокой плотности. Он не боится влаги, которая будет идти от грунта.

Для укладки утеплителя к лагам с двух сторон прибивают черепные бруски со сторонами в 5см. Плиты пенопласта нарезают ножовкой и укладывают между лагами в два слоя с перекрытием швов. Щели по периметру заполняют герметиком.

Поверх утеплителя настилают черновой пол. Доски кладут с перемежением направления волны (см. фото). Сверху слой досок закрывают фанерой.

Каркасный дом своими руками. Пошаговая инструкция

Можно обойтись только фанерным слоем, но материал должен быть не меньше 1,5см толщиной. Швы между листами не должны совпадать. В них должно быть компенсационный зазор не менее 3мм.

Крепят листы фанеры саморезами. По периметру стен шаг крепления должен быть 12см, а внутри – 40см.

Этап третий: сборка стен

Существует две основных схемы сборки каркасных стен. Первая: каркас стены собирают в горизонтальном положении. Иногда даже крепят листовые материалы, а затем поднимают. Этот способ удобен, но плохо реализуется, когда каркасный дом строится своими руками без дополнительной помощи. Поднимать стены тяжело.

Вторая схема: сборка осуществляется постепенно, начиная снизу и двигаясь наверх.

Каркасный дом своими руками. Пошаговая инструкция

Установка стоек: шаг и сечение

Начинается возведение стен каркасного дома с установки угловых стоек. Используется брус с сечением 150х150мм или 100х100мм. Промежуточные стойки делают из бруса с прямоугольным сечением: 50х150мм или 50х100мм.

При возведении стен каркасного дома важно правильно выбрать расстояние между стойками. Оно должно соответствовать нагрузке, а также быть удобным для размещения утеплителя. Если используются утеплители в матах, то лучше сразу стойки размещать на ширину матов. Это сделает процесс утепления удобным и быстрым.

Стойки крепятся нагелями, врубкой или уголками. Наиболее удобный и простой способ – усиленные уголки. Врубка также используется, но требуется в нижней обвязке делать углубления.

Сверху устанавливается брус верхней обвязки, который крепится к вертикальным стойкам.

Раскосы: что это и зачем нужны

При возведении каркасного дома обязательно вертикальные стойки укрепляют раскосами. Они выравнивают элементы и поддерживают их стабильность. Если стены будут обшиваться плитными материалами с высокой прочностью. То используются временные раскосы. Их потом снимают.

При монтаже наборной обшивки, например, из вагонки, требуется установить постоянные элементы. Лучшим вариантом будет использование на каждую стойку четырех штук.

Создание теплых углов

Если строить каркасный дом своими руками, то особое внимание следует уделить углам. Обычно в углу стоит брус. Для средней полосы данный вариант является холодным. Его требуется дополнительно утеплить. Возможные варианты показаны на схемах.

​

Этап четвертый: установка перекрытия

Далее технология строительства каркасного дома включает монтаж перекрытия. Балки опираются на верхнюю обвязку и крепятся к ней уголками, опорными кронштейнами или врубкой.

Толщина элементов перекрытия зависит от того, что именно будет находиться сверху. Если чердак, то можно использовать более тонкие элементы, чем для второго жилого этажа. Для обустройства второго этажа на перекрытии делают черновой пол.

Этап пятый: стропила и кровля

Вид крыши определяется при выборе проекта каркасного дома. Это может быть стандартная скатная крыша, мансардная или любой другой вариант. Кровельный материал подбирается по весу. Он должен быть легким, чтобы не создавать дополнительной нагрузки на перекрытия.

Этап шестой: утепление

Утеплитель – обязательный компонент стен каркасного дома. Чаще всего используется базальтовая вата в виде матов. Если маты на пару сантиметров больше расстояния между стойками, то они хорошо удерживаются распирающими силами. Дополнительно используют специальный крепеж.

У минеральной ваты много достоинств: она обладает высокой тепло- и звукоизоляцией. Однако чувствительна к намоканию, поэтому обязательно требуются изолирующие материалы. Со стороны улицы используется гидро- и ветрозащитная паропроницаемая мембрана, а со стороны помещения – пароизоляционная мембрана.

После монтажа утеплителя выполняется внутренняя отделка каркасного дома.

Видеоинструкции по строительству каркасного дома

Используя представленное видео можно уточнить все непонятные моменты по возведению каркасного здания. Подробно рассматриваются все моменты, начиная с закладки фундамента и заканчивая внутренней отделкой каркасного дома.

Каркасный дом: варианты наружной отделки

Существует множество вариантов наружной отделки каркасного дома. В зависимости от используемого материала дом может выглядеть совершенно по-разному.

Кирпичная облицовка

Каркасный дом можно обложить кирпичом. Между стенной поверхностью и кирпичной кладкой должен оставаться промежуток шириной от трех до пяти сантиметров. Этот зазор обеспечивает вентиляцию. Если его не оставить, то в холодную погоду на кирпиче будет собираться влага, которая может повредить и ограждающие плиты стены.

Наружная отделка каркасного дома кирпичом. Фото

Поскольку кирпич является тяжелым материалом, то он не должен иметь жесткого соединения со стеной. Требуется увеличение несущих характеристик фундамента. Маскируется кирпичная часть свесом крыши, оконными и дверными откосами.

Деревянная облицовка

Для облицовки каркасного дома применяют фальшбрус, блок-хаус и аналогичные материалы. При их использовании можно исключить наружную обшивку стен плитными материалами. Вместо них будут использованы материалы отделки. Крепить их можно как изнутри, так и снаружи.

Наружная отделка каркасного дома деревом. Фото

Если есть желание повысить теплоизоляцию, то лучше отделку производить по обрешетке, крепящейся к готовой стене. В этом случае требуется оставлять вентиляционный зазор.

Отделка деревом требует регулярного ухода. Древесину требуется периодически пропитывать антисептиками и окрашивать специальными составами.

Отделка сайдингом

Наиболее простой и широкораспространенный вариант отделки. Если внешняя часть каркасного дома выполнена из фанеры или листов ОСП, то сайдинг можно крепить непосредственно на эти материалы.

Наружная отделка каркасного дома сайдингом. Фото

Если используется столбчато-балочный каркас, то можно обойтись без обшивки листовыми материалами, а заменить их сайдингом. Для увеличения теплоизоляции сайдинг закрепляют на выносных рейках, а пространство между ним и стеной заполняют еще одним слоем утеплителя с более высокими теплоизолирующими показателями.

Облицовка термопанелями

Термопанели представляют собой отделочный материал, в котором имеется слой утеплителя и облицовочный слой. В качестве утеплителя используют пенополиуретан, базальтовый материал с высокой плотностью. Наружный слой изготавливается из клинкерных материалов, полимербетонной поверхности. Термопанели могут быть уже окрашенными или их можно окрасить в нужный цвет после монтажа.

Приклеивают термопанели к поверхности стен дома. Чтобы избежать конденсации влаги необходимо клеящим составом заполнять всю площадь.

Технология «мокрый фасад»

Отделка «мокрый фасад» обладает рядом особенностей при использовании для каркасных домов.

Во-первых, пенополистирольные или базальтовые материалы не приклеивают к деревоплитам при помощи влагосодержащих составов. Применять следует полиуретановый клей.

Во-вторых, для крепления применяют саморезы для древесины, а также шайбы с большим диаметром.

Все другие этапы отделки ничем не отличаются. Поверхность утепляющих плит армируется клеевыми составами и сеткой. Затем наносится грунтовка, завершающий штукатурный слой, а потом стену окрашивают.

Оштукатуривание

Из всех способов наружной отделки каркасного дома нанесение штукатурки является самым сложным и спорным. При нанесении штукатурки на места швов между плитами ОСП штукатурная поверхность быстро растрескивается. Такая отделка может использоваться в качестве временной. Кроме того, швы можно закрыть декоративными рейками, которые будут имитировать фахверк.

Стены из ОСП сначала грунтуют составами глубокого проникновения. После этого к поверхности прикрепляется щелочестойкая армирующая сетка. Ее можно прикрепить при помощи мебельного степлера. Для оштукатуривания лучше выбрать эластичные составы, которая предназначены конкретно для ОСП.

Получившаяся поверхность окрашивается или на нее наносят финишный слой штукатурки с декоративным эффектом.

Другие варианты отделки

Среди прочих видов отделки следует отметить окрашивание или использование покрытий из полимеров. Применять следует составы, которые предназначены непосредственно для плит ОСП.

Полимерные покрытия могут иметь акрилатную или полиуретановую основу. На слой из акрилатного полимера необходимо наносить дополнительное водоотталкивающее покрытие. Без него срок службы отделки будет короче.

В полиуретановые смеси нередко добавляется цемент. Наносят их при помощи шпателей.

Прохладный план крошечных домов в форме буквы А (плюс крошечные домики и навесы)

Нет ничего лучше, чем выбрать и создать собственное пространство. Когда вы просматриваете доступные планы A-frame крошечных домов своей мечты , некоторые планы кажутся почти идеальными. Тем не менее, все мы знаем, что если вы строите дом вместе со своим партнером, вам придется вносить изменения сразу или, по крайней мере, быть уверенным, что эти корректировки можно легко внести в процессе строительства.

К счастью, большинство планов небольших домов с А-образной рамой очень просты.Каюты с А-образной рамой — прекрасный образец американской архитектуры, и у них есть несколько преимуществ перед более распространенными традиционными типами домов. Мы подробно рассмотрим некоторые из этих преимуществ в конце этой публикации.

Если вы ищете уникальную планировку, которая максимально увеличивает естественное освещение и предлагает великолепные виды из вашей собственности, то дом в форме буквы А может быть хорошим выбором.

Но легко ли построить эти кабины с А-образной рамой?

Да, они есть! Одна из причин, по которой людям нравятся планы дома с А-образной рамой, заключается в том, что они легко масштабируются, а это означает, что их размер можно легко регулировать в соответствии с потребностями каждого владельца, а также их легко расширить позже. Меньшее количество стен означает, что конструкция может двигаться быстрее. и, в некоторых случаях, средние и маленькие дома с А-образной рамой могут даже стоить дешевле, чтобы построить .

Шесть из этих маленьких и крошечных домов с А-образным каркасом созданы группой профессиональных архитекторов и дизайнеров — «Pin-Up House» , расположенной в ЕС. Все сметы строительства основаны на фактических затратах на строительство .

1. Современный А-образный домик «Ребекка»

Стоимость постройки своими руками $ 57 000

Общая: 971 кв.футов
Лофт: 304 кв. фута
Крыльцо: 126 кв. футов

Этот дом с 3 спальнями в форме буквы А (900+ квадратных футов) выглядит действительно круто с его уникальной крытой перголой террасой на втором этаже. Это так практично? Наверное, не так много, но это определенно придает этой А-образной рамке характер. На первом этаже есть довольно просторное для этого плана фойе с местом для хранения одежды и обуви. Для более теплого климата было бы не важно иметь его как отдельную комнату.

Первое впечатление от визуализации интерьера — отсутствие естественного света.Небольшие треугольные окна, безусловно, симпатичны, но больше подходят для второго этажа. И кухня, и гостиная выиграют от гораздо более широких окон.

На втором этаже две симметричные спальни одинаковых размеров. По крайней мере, одно из них можно расширить, перейдя на террасу, которая слишком узкая для общественных собраний или других мероприятий.

Rebecca — один из новейших проектов домов с А-образной рамой, созданный для более холодных регионов ЕС и США.

Узнать больше о А-образном доме «Ребекка» можно здесь.

2. Проекты крошечного домика в форме буквы А «Долорес»

Стоимость сборки своими руками $ 7 400

Общая: 183 кв. Фута
Лофт: 41 кв. Фут
Крыльцо: 51 кв. Фут

Кому не нравятся милые и крошечные А-образные оправы, подобные приведенной ниже? Построение собственной крошечной кабины с А-образной рамой — полезный навык, но также может быть очень интересным. Вот почему этот самый набор планов находится на вершине списка бестселлеров А-образной рамы .

Чрезвычайно доступный и эстетически великолепный, этот набор из крошечных планов кабины с А-образной рамой приглашает вас, наконец, встать с дивана и построить что-то практичное, что вам и вашей семье будет нравиться долгие годы.

План этажа настолько прост, что не требует пояснений. Единственное, что приходит в голову, — это надвинуть крышу над крыльцом на 1-2 фута на тот случай, если вы захотите посидеть там во время дождя или укрыться в тени в жаркий солнечный день.Если вы планируете получить дополнительную защиту от непогоды, это не приведет к сокращению вашего бюджета.

Возможно, другой вариант — иметь дополнительное окно с одной из сторон крыши. Больше естественного света никогда не помешает, а зимой комната будет выглядеть менее мрачной.

Основное преимущество планов этажей с А-образной рамой — их простота. Его легко установить, и он становится очень прочным после завершения. Строительство пирамиды было бы самым безопасным для сейсмически активных районов, но это может стать намного более сложным проектом.

Получите эти планы кабин с А-образной рамой здесь

Стоимость строительства «сделай сам» 59 400
Первый этаж: 947 кв. Футов
Лофт: 372 кв. Футов / 34,4 кв. М
Крыльцо: 86 кв. Футов / 8 кв. М

В небольшом доме Эвелин в форме буквы А (900 квадратных футов) достаточно места для семьи из четырех человек. Если вам действительно нужен очень эффективный образ жизни, допускающий ряд экологических решений, то этот план дома в стиле А-образной рамы может вам подойти. Дом рассчитан на три этажа.Все общие удобства и жилая площадь находятся на первом этаже.

Второй этаж предназначен для одной большой спальни и двух меньших, разделенных только лестницей. На каждом этаже также может быть открытая площадка в виде крыльца на первом уровне и крошечного балкона на втором этаже. Конечно, если вам не нужно такое количество спален, вы можете отказаться от спальни над гостиной. Поставьте большое окно в план каркасного дома — Эвелин 2 этаж над крыльцом и наслаждайтесь огромным жилым пространством, полным света и воздуха!

Планы этажей Evelyn можно получить здесь

4.Проекты крошечного домика А-образной формы

«Алексис»

Стоимость сборки своими руками $ 11 500

Цокольный этаж: 207 кв.м
Лофт: 54 кв.м

Крохотный дом А-образного профиля Алексея менее 300 кв. Ft. Это означает, что это Крошечный дом А-образной формы, в котором вполне может жить один человек. Она немного больше, чем самая популярная в нашем списке каюта с А-образной рамой «Долорес», но при этом достаточно просторна, чтобы разместить на первом этаже мини-кухню и ванную комнату.

Получить поэтажный план небольшого дома Alexis

Наклонные стены крыши создают ощущение домашнего уюта.При довольно низкой стоимости строительства в 11 500 долларов это действительно хороший вариант для людей с ограниченным бюджетом. Во многих районах (например, в Остине, штат Техас) появляется все больше небольших сообществ, благоприятных для проживания в домах, этот дом может быть очень интересным для строительства и проживания.

Вы случайно не заметили спальный лофт? Это означает, что пространство на нижнем этаже больше подходит для дневных занятий. Не забудьте и о небольшой, но функциональной веранде. «Alexis», как и другие проекты небольших домов площадью менее 1000 кв. Футов.с чердаком стоят своей цены. Вот почему этот план продается намного лучше, чем некоторые более крупные.

Получить планы дома Alexis с А-образной рамой в формате PDF можно здесь

5. А-образный домик с мансардой и террасой

От $ 589
1-й этаж: 480 кв. Футов
2-й этаж: 138 кв. Футов

У этой модели много положительных черт, например, соборный потолок в гостиной, просторная терраса с крышкой над входом. Получите этот план А-образной рамы здесь.

Главный недостаток — крохотная кухня. Можете ли вы освободить место на противоположной стороне, где встроенный шкаф теперь занимает всю стену, и переместить туда холодильник? По крайней мере, у вас будет горизонтальная стойка для приготовления еды.

Крутая лестница, ведущая на чердак для сна, не проблема для большинства людей. Одна небольшая проблема — это пройти в ванную комнату из этого спального лофта через спальню на первом этаже. Сделать дополнительный вход через раздвижную дверь через кухню? Мы думаем, что это будет хорошее решение, не так ли? Получите этот план А-образной рамы здесь.

6. Крохотные А-образные планы дома «Меган»

Стоимость сборки своими руками 33 400 долл. США

Общая площадь 488 кв. Футов
1-й. этаж 370 кв. футов
Лофт 161 кв. футов
Крыльцо 54 кв. футов

Не во многих планах А-каркасного дома есть зимние сады. Представьте, что вы пьете там чашку английского чая… Планировка первого этажа проста. Лестница на второй этаж немного крутая, чтобы спуститься в полусонном состоянии посреди ночи.
В США большинство людей сочли бы это почти крошечным домом для отдыха на двоих, но по европейским стандартам площадь этого плана этажа достаточна для семьи из трех человек.Было бы интересно услышать, что об этом думают люди из Японии, учитывая, что некоторым из них комфортно спать в таких капсульных отелях.

Эти планы дома с А-образным каркасом предлагают довольно эффективное использование пространства. Стоимость постройки очень низкая, учитывая впечатляющий внешний вид и площадь в квадратных метрах. Этот небольшой А-образный домик может стать хорошим решением для безмятежного пенсионного дома для ночлега или уютного загородного дома для отдыха.

Получите эти планы крошечного дома в форме буквы А

7.

Фантастический домик А-образной формы с балконом

От $ 889
1224 SQ FT
3 спальни, 1 ванная, 2 этажа

На этих планах дома с А-образной рамой все еще изображена примерно одинаковая планировка обоих этажей. В его двухэтажной гостиной с большим количеством окон должно быть потрясающее естественное освещение. Какое идеальное место для пары пенсионеров! Получите этот план здесь

Можно ли улучшить этот план? В зависимости от потребностей и привычек можно внести множество изменений.Например, почему бы не добавить на второй этаж небольшой унитаз с мини-раковиной? Именно для этого есть свободное пространство над топкой и водонагревателем. Ряд покупателей также обеспокоены наличием ванны. С такой площадью, этот план дома с А-образной рамой позволяет легко получить большую ванную комнату на первом этаже.

В любом случае, смотрите на этот план этажа как на общее предложение, но не планируйте разбивать всю планировку — это может стоить слишком дорого, чтобы настроить. Оставайтесь с небольшими изменениями или, если вам это действительно нужно, найдите другой план.

Получите этот план А-образной рамы здесь

8. Планы навеса А-образной формы «Лилия»

Стоимость строительства «сделай сам» $ 450
137 кв. Футов

Получить план сарая с А-образной рамой «Лилия»

Садовые навесы обычно не представляют интереса для дизайнеров или архитекторов. Кто-то может возразить, что планы навеса с А-образной рамой непрактичны, поскольку вы не можете эффективно использовать пространство. Да, это правда, ведь у вас есть много садовых инструментов и других вещей, которые нужно хранить.С другой стороны, навесы своими руками часто популярны как практический проект, прежде чем пытаться построить настоящий маленький или крошечный дом.

Работа над этими крошечными планами навеса в форме буквы А также может стать хорошим учебным проектом для детей, которые хотели бы иметь собственное пространство. Разве вы не хотите, чтобы они учились чему-то полезному, вместо того, чтобы целыми днями смотреть в свой мобильный телефон?

Получите этот план навеса на А-образной раме здесь!

Если вы любите кемпинг под палаткой, но при этом хотите находиться в уютной и теплой обстановке, план навеса с А-образной рамой сочетает в себе и то, и другое.Концепция обрамления пола гарантирует, что конструкция не будет накапливать влагу из земли.

Можно ли превратить этот план сарая в форме буквы А в крошечный дом? Не совсем, но его можно использовать как хижину, чтобы провести несколько ночей в «кемпинге» в пустыне вашего собственного двора.

Купите эти планы навеса с А-образной рамой здесь.

9. А-образный домик «Эмма»

Стоимость сборки своими руками $ 63 600

Общая 960 кв. Футов
Цокольный этаж 409 кв.футов
Лофт 302 кв.м
Крыльцо 290 кв.м

Эмма — технически не такой уж и крошечный дом, общая жилая площадь которого составляет почти 750 кв. Футов. Эмма принадлежит к очень популярной категории планов домов с А-образным каркасом до 1000 кв. Футов. Хотя площадь этого необычного дома с А-образным каркасом ниже, чем у Эвелин (номер 2 в нашем списке, стоимость строительства немного выше.

В целом, этот небольшой дом выглядит как домик , рассчитанный на проживание до пяти человек на несколько дней.Просторная веранда и большая крыша, позволяющая разместить большое количество солнечных батарей.

Планы А-образного домика Эмма

Это ни в коем случае не предмет роскоши. Это просто летняя хижина. Необходимость получить доступ к обеим верхним спальням по внешней лестнице и отсутствие туалета на втором этаже говорит нам о том, что жить там долгое время и в холодное время года можно.

Приобретите здесь план небольшого дома Emma A-Frame с чердаком

Каковы преимущества дома с А-образным каркасом?

Некоторые из основных преимуществ:

1. Маленькие и крошечные домики с А-образной рамой построить легко;
2. Стоимость строительства маленьких и крошечных домиков с А-образной рамой обычно ниже, чем у традиционных домов;
3. Скатная крыша «самоочищается» — все, от снега до листьев деревьев, скатывается вниз;
4. Более просторные интерьеры за счет высоких соборных потолков;
5. Дома с А-образным каркасом более сейсмически устойчивы;

Вы можете видеть, что в некоторых случаях планы домов с А-образной рамой могут действительно принести вам пользу — все зависит от ваших краткосрочных и долгосрочных целей.

Есть ли недостатки у проживания в доме А-образного профиля?

К сожалению, у дома с А-образной рамой есть несколько недостатков:

1. На ~ 20% больше внешней поверхности — больше строительных материалов и больше изоляционного материала;
2. Почти вся внешняя поверхность — это крыша, содержание которой в долгосрочной перспективе обходится дороже;
3. Декорирование интерьера может быть непростым делом — даже поставить телевизор с плоским экраном — проблема;
4. Меньше вариантов обычных складских помещений, таких как встроенные шкафы;
5. В некоторых регионах стоимость при перепродаже может быть невысокой;

Прежде чем вы отчаиваетесь из-за всех этих недостатков, давайте посмотрим, есть ли какие-нибудь решения для их устранения.

1. Большую внешнюю поверхность, к сожалению, уменьшить нельзя. Просто сделайте так, чтобы действительно хорошо изолировал крышу вашего дома с А-образным каркасом .
2. Чтобы избежать слишком частого ремонта большой наклонной крыши, используйте более прочный материал, например гофрированный металлический лист , вместо дешевой битумной черепицы. Ваши более крупные первоначальные вложения могут значительно сэкономить на будущем дорогостоящем ремонте крыши.
3. Проблема наклонного потолка. Спроектируйте и изготовьте индивидуальные шкафы и полки с одной или обеих сторон интерьера вместе с наклонным потолком.
4. Вы, наверное, заметили, что на некоторых планах домов с А-образным каркасом в нашем списке были обычные встроенные шкафы, прикрепленные к внутренним стенам. Да, вы не сможете разместить их там, где захотите, но это также верно и для многих планов этажей без А-образного каркаса.
5. Строительство дома с А-образным каркасом с целью его перепродажи в ближайшем будущем должно производиться только в том случае, если в этом районе есть другие дома с А-образным каркасом. Уточните у своего брокера по недвижимости, продавались ли какие-либо из этих домов недавно, и после этого примите решение.
   Даже если вы рассчитываете прожить в доме с треугольной рамой всю оставшуюся жизнь, вы никогда не знаете, что произойдет. Лучше всего спланировать наперед и знать, как дом с А-образным каркасом будет работать на рынке, если вам когда-нибудь понадобится его продать.

Становятся ли в наши дни все более популярными проекты домов с А-образной рамой?

Да, есть недавно появившегося интереса в небольших домов А-образной формы и домиков. Этот тип домов впервые появился в американской архитектуре в 1930-х годах, когда архитектор Р.М. Шиндлер спроектировал домик на берегу озера для клиента из Калифорнии. Новая тенденция не развивалась до 1955 года, когда в приморской деревне Сагапонак, штат Нью-Йорк, появился дом в форме буквы А, спроектированный Эндрю Геллером.

Джек Горст из Architect’s Newspaper пишет:

Геллер наиболее известен своей архитектурой культовых пляжных домиков середины века на побережье Нью-Йорка, Нью-Джерси и Коннектикута. Его дом Элизабет Риз 1955 года, построенный в Сагапонаке, Нью-Йорк, получил широкую огласку и приписывают продвижение конструкции А-образной рамы в господствующую американскую культуру.

Дома с А-образной рамой — это сейчас популярный стиль загородных домов, расположенных на лоне природы. Пляжные дома, лыжные шале и горные домики часто имеют А-образную рамку, потому что их часто сравнивают с формой палатки, что позволяет домовладельцам чувствовать себя «в кемпинге», даже когда они находятся в помещении.

Если вы являетесь поклонником крошечных домов в форме буквы А и планов небольших домиков, попробуйте эту замечательную книгу:

Современная А-образная рама

Бена Рана

Вот отличное руководство, которое поможет новичку разобраться в основных задачах, связанных с процессом строительства собственного домика или хижины с А-образной рамой.

Руководство по покупке каркасного дома

Популярность

домов с А-образной рамой резко возросла за последние пару лет. Эти очаровательные дома могут быть необычными или элегантными и современными. Они имеют форму треугольника — отсюда и название. А-образные дома имеют форму буквы А. Стены начинаются у фундамента и наклонены вверх. Стены встречаются наверху, образуя треугольник или А-образную форму.

А-образных домов популярны во всех Соединенных Штатах.Они идеально подходят для второго дома или дома для отдыха. Благодаря большим окнам они особенно популярны в очень живописных местах. Эта особенность позволяет домовладельцам наслаждаться сказочными видами на океан, горы или сельскую местность.

Характеристики А-каркасного дома

Дома с А-образной рамой имеют очень специфические характеристики. Вот некоторые особенности дома А-образного профиля:

• Открытая планировка
• Лофт
• Большие окна
• Деревянный сайдинг
• Высокие потолки межкомнатные
• Фронтоны сзади и спереди

Преимущества каркасного дома

Многие покупатели любят дома с А-образной рамой по нескольким причинам.В них есть большие окна, через которые в дом проникает много естественного света. Благодаря большим окнам из них также открывается живописный вид.

дома с А-образной рамой также довольно недороги и просты, что является еще одной причиной того, что они являются распространенными домами для отдыха.

Для кого дом с А-образной рамой идеален?

Многие семьи на открытом воздухе любят дома с А-образной рамой, потому что они идеально подходят для красивых природных условий. Дома A-Frame также идеально подходят для покупателей, которые ищут дом для отдыха в красивом месте.Они также отлично подходят для инвесторов или впервые покупающих жилье.

Если вы хотите купить дом в отличном месте на берегу моря, вы можете также рассмотреть дом с А-образной рамой. Они идеально подходят для покупателей, желающих построить частный дом на нескольких акрах земли.

Кому не следует покупать дом с А-образной рамой?

дома с А-образной рамой не для всех. Хотя они являются отличным вариантом для тех, кто впервые покупает дом или ищет недвижимость для отдыха, они не идеальны для всех покупателей.

Например, покупателям во Флориде будет удобнее искать дом другого типа. А-образные рамы могут не подходить в некоторых климатических условиях, так как они сделаны из дерева. Этот факт делает их потенциально более уязвимыми для ураганов и термитов.

Кроме того, дома с А-образной рамой, вероятно, не идеальны для больших семей, которым требуется много места для хранения вещей. Дома с А-образной рамой обычно имеют ограниченное пространство для хранения из-за формы крыши.

Неважно, ищете ли вы традиционную или уникальную и интересную недвижимость, обязательно свяжитесь со своим доверенным специалистом по ипотеке, чтобы получить предварительное одобрение вашего финансирования, прежде чем вы решите сделать предложение.

Построение А-образной конструкции

Информация в этой статье относится к:

ВОПРОС

Я хочу построить дом с А-образной рамой, но не могу правильно построить крышу. Как я могу это сделать?

ОТВЕЧАТЬ

Уловка для создания дома с А-образным каркасом заключается в том, чтобы сначала получить правильные плоскости крыши, а затем работать с комнатами внутри.

В этом примере мы проведем вас через создание базовой структуры A-Frame в новом плане, созданном с использованием шаблона стиля по умолчанию.Как только вы поймете этот процесс, вы сможете применить эти знания в своем собственном дизайне.

Построить структуру

1. Используйте инструмент Straight Exterior Wall , чтобы нарисовать базовую прямоугольную структуру размером 30 x 40 футов.
2. На этаже 1 используйте инструмент Select Objects , чтобы выбрать одну из 30-футовых внешних стен.
3. Щелкните на инструменте редактирования Изменить на фронтальную стену .
4. Используйте ту же процедуру, чтобы изменить противоположную 30-футовую стену, чтобы она стала полностью фронтальной стеной.

   В Home Designer Pro вы можете группировать обе стены, чтобы одновременно сделать их сплошным фронтоном.

После того, как вы создали полностью закрытую конструкцию, вы готовы к созданию второго этажа.

Для создания второго этажа

1. Выберите в меню Build> Floor> Build New Floor и в диалоговом окне New Floor выберите Получить новый план 2-го этажа из плана 1-го этажа и нажмите OK для отображения этажа. 2 По умолчанию.


2. В данном примере мы не будем вносить никаких изменений в настройки этажа 2 по умолчанию, поэтому нажмите OK , чтобы построить второй этаж.

Теперь, когда у вас есть второй этаж, вы готовы построить крышу с соответствующим уклоном.

Установить уклон крыши

1. Выберите в меню Build> Roof> Build Roof .
2. На панели «Крыша» диалогового окна « Построить крышу» :
   • Увеличьте крутизну шага (дюйм 12) до 22 «.
   • Отметьте Игнорировать верхнюю часть (2-й этаж) .
   • Нажмите ОК , чтобы перестроить крышу с новым уклоном.

Теперь, когда у вас есть обе противоположные стены на первом и втором этажах, настроенные на Full Gable, чтобы они не генерировали автоматическую вальмовую крышу , которую Home Designer создаст по умолчанию, у вас есть установленный уклон крыши, а второй пол будет проигнорирован при автоматическом создании крыши, вам необходимо отрегулировать высоту первого этажа так, чтобы плоскости крыши доходили до земли.

Уменьшить высоту первого этажа

1. Вернитесь на этаж 1 и используйте инструмент Select Objects , чтобы выделить комнату.
2. Щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Room Specification .
3. На общей панели:
   • Уменьшите высоту потолка до 6 дюймов .
   • Снимите флажок рядом с опцией для Плоский потолок над этой комнатой .
   • Нажмите кнопку OK , чтобы сохранить эти изменения и закрыть диалоговое окно.
4. Наконец, возьмите вид Camera , чтобы увидеть результаты.

   Если в этот момент вы не видите двускатную крышу или она слишком высока, либо вы не снизили высоту потолка в комнате на первом этаже, либо вы уже отключили автоматическое восстановление крыш. В версии Home Designer Essentials нет Auto Rebuild Roofs, поэтому вам нужно вернуться в диалоговое окно Build Roof, чтобы перестроить плоскости крыши на основе более низкой высоты потолка для этажа 1.

Теперь, когда вы видите, что создали нужный тип стиля и не хотите, чтобы какие-либо будущие изменения, внесенные в остальную часть проекта, повлияли на крышу, вам необходимо отключить автоматическое создание плоскостей крыши.

Чтобы отключить автоматическое восстановление крыши и перенастроить стены *

* Функция Auto Rebuild Roofs недоступна в версии программного обеспечения Home Designer Essentials.

1. Выберите Build> Roof> Build Roof , чтобы снова отобразить диалоговое окно Build Roof .
2. Снимите флажок Auto Rebuild Roofs и нажмите OK .
   • Снятие флажка Auto Rebuild Roofs гарантирует, что теперь, когда у вас есть крыша такой, какой вы хотите, она не будет восстанавливаться.
3. Теперь, когда крыши не восстанавливаются, вернитесь к виду в плане этажа.
4. Используйте инструмент Select Objects , чтобы снова выбрать комнату на первом этаже, и щелкните инструмент редактирования Open Object , чтобы открыть диалоговое окно Room Specification .
5. Нажмите один раз на значок гаечного ключа рядом с Потолок , чтобы использовать значение потолка по умолчанию, затем нажмите OK .

6. Теперь у вас есть двухэтажный дом в форме буквы А с небольшой мансардой на вершине. Вы готовы изменить свой план А-образной рамы, добавив внутренние стены, приспособления, мебель и т. Д.

   Примечание: Вам также может потребоваться переместить стены второго этажа, чтобы они не выступали за пределы крыши. В этом примере 40-футовые секции стен второго этажа были перемещены на 60 дюймов.

Коттедж с А-образной рамой в ремонте А + — Дизайн * Губка

Если вы обладаете огромным воображением, все, что вы когда-либо хотели, может поместиться в маленьком доме вашей мечты. Показательный пример: Астрид Инсием и ее муж Брайан, которые своими руками в перчатках превратили свой сезонный коттедж с А-образной рамой в Новой Англии 1969 года в форму постоянного проживания. На площади всего 800 квадратных футов пара представляла себе дом, который казался бы «глобальным, немного шикарным и очень уютным», но в то же время соответствующим своему окружению в отдаленном городке Санборнтон, в районе озер Нью-Гэмпшира.

Здание изначально не было оборудовано для круглогодичного проживания, поэтому комплексная схема решала как функциональные, так и косметические вопросы, как внутри, так и снаружи. Установка надлежащей теплоизоляции для холодных зим и переработка плана этажа (включая спальню на выходные для 11-летней дочери Брайана, Беллы) были основополагающими для этого плана. Астрид, дизайнер интерьеров и стилист, и Брайан, интерактивный графический дизайнер и музыкант, сделали всю работу — за исключением сантехники и электричества — полностью сами.Это особенно впечатляет, учитывая, что они вышли за рамки основ, чтобы обновить кухню и ванную комнату с множеством удобств и спроектировать умные встроенные элементы, которые используют потраченные впустую укромные уголки и трещины. Примечательно, что пара также добавила величественное фойе с цилиндрическим сводом к входу в кухню.

Каким бы сильным ни было чувство выполненного долга, Астрид признает, что у DIY есть свои недостатки, такие как трехлетний график проекта, который, как ожидалось, возьмет на себя с самого начала.Приступая к работе, пара знала, что ремонт любого дома гарантированно сопряжен с проблемами. Но, как вспоминает Астрид, жизнь в строительной зоне внутри «крошечного дома с шаткими наклонными стенами представляет собой целый ряд неожиданностей». В конце концов, Астрид и Брайан так рады, что оставили личную печать на доме, который они создали вместе. — Энни

Все фотографии любезно предоставлены Астрид Инсием.

1/11

Постремонтный декор дома Insieme — глобальный, немного шикарный и очень уютный.«

2/11

Коврики помогают выделить независимые зоны на открытой планировке.

3/11

Стена с А-образной рамой выглядит отвесно с помощью встроенных модулей, предназначенных для максимального хранения.

4/11

Взгляд на зону отдыха под лестницей показывает, как небольшая мебель может накладываться на роскошь.

5/11

Раньше входная дверь открывалась прямо в кухню, но теперь фойе с цилиндрическим сводом живет за пределами отремонтированной комнаты.

6/11

Контрастные цвета делают фойе больше, чем оно было во время строительства.

11.07

В других комнатах принято расставлять небольшие помещения в светлых тонах, но эта драматическая шкатулка для драгоценностей в ванной нарушает все правила.

8/11

То, что когда-то было головокружительным множеством панелей, теперь стало фотогалереей, полной жизни и света.

11 сентября

В главной спальне царит экзотическая североафриканская атмосфера.

10/11

Балдахин над кроватью дочери Беллы превращает неуклюжую наклонную стену в преимущество.

11/11

А-образный дом на берегу моря с широко открытым интерьером

Когда-то традиционный домик, изношенный временем, этот дом с А-образной рамой был красиво преобразован в резиденцию, которая кажется совершенно новой, но при этом не забывает о своих корнях.Этот дом, спроектированный Bromley Caldari Architects, расположен на Файер-Айленде в Нью-Йорке, на нетронутой береговой линии, которая была бы испорчена постройкой нового здания. Вместо этого домовладельцы и архитекторы решили полностью заново изобрести существующую А-образную раму, сделав акцент на открытии интерьера, добавлении внешнего пространства для отдыха и придании роскошного современного стиля каждому аспекту здания. Снаружи была добавлена ​​новая приподнятая терраса-патио с освещенным бассейном, гидромассажной ванной и встроенными скамейками.Кроме того, деревянный дом был покрыт новой металлической крышей с высокими окнами, добавленными к наклонным сторонам во многих местах, чтобы пропускать свет. Наконец, лицевая сторона дома была переделана в серебряных тонах с большим остеклением, чем когда-либо прежде. , естественно освещая и открывая все внутри.
План дома был существенно изменен, количество спален резко сократилось. Все это дополнительное пространство также не пропадает зря, позволяя создать обширные жилые помещения в передней части дома и просторные спальни в задней части.Главное общественное помещение дома имеет двухэтажные потолки, а винтовая лестница дома разделена и превращена в систему винтовых пролетов и площадок, ведущих на третий этаж. Каждая комната предназначена для максимального использования новых источников солнечного света с учетом ее индивидуальной функции в доме.

Расположенный на живописном участке земли с небольшим частным пляжем, старинная архитектура в форме буквы А стала обузой. Вместо того, чтобы начинать все сначала и рисковать разрушением собственности в процессе, был проведен капитальный ремонт, чтобы сохранить дом свежим, не жертвуя его домашней атмосферой.

Вдоль угловых сторон кабины были добавлены огромные новые окна, которые помогли превратить интерьер унылого закрытого коттеджа в полноценный открытый пляжный дом.

На краю улицы большая часть деревянной задней стены жилища сохранилась нетронутой, чтобы изолировать тех, кто находится внутри, и сохранить дом пригодным для проживания. С противоположной стороны — совсем другая история.

На одном краю участка, где участок дома граничит с занятым соседним участком земли, была построена деревянная барьерная стена, прерываемая только этой террасой внутреннего дворика, которая ведет через дверь и через дюнную траву к дому.

Крыша не просто наклоняется по бокам; он движется вперед спереди и сзади по мере подъема, образуя навес над верхним уровнем дома для защиты от избыточного солнечного света и добавления визуального интереса к дизайну. Фактически, свес достаточно выражен, чтобы покрыть всю переднюю дорожку дома, удобно удерживая элементы.

Серебряный фасад со стеклянными панелями на стороне здания, обращенной к приборам, в сочетании с элегантной геометрией внутреннего дворика, имеющей минимальную квадратную форму, помогает продемонстрировать трансформацию из закрытого домика в современный пляжный домик.

Бассейн очень грамотно размещен на палубе, кажется, что он находится в земле от дома без необходимости размещать его в песке, что, вероятно, нарушило бы местные законы или потребовало бы дорогостоящих укреплений. Палуба образует своего рода передний двор для тех, кто живет внутри, в то время как сам пляж технически является общественным пространством.

Дом и его бассейн ярко освещены ночью, направляя А-образный маяк в сторону воды. Хотя может показаться, что это вызывает опасения по поводу конфиденциальности, устройство внутренних комнат и скрывающие окна фасадные рамы позволяют полностью защитить жителей дома от глаз проходящих мимо яхтсменов или любителей пляжного отдыха.

Рядом с бассейном, пристройка к террасе сразу за обеденными залами дома представляет собой альтернативное место для приема пищи в теплую погоду или для отдыха на свежем воздухе.

Окна, выходящие на пляж, выглядят как серия прямоугольных аппроксимаций внутри своей треугольной рамы, нечетко очерчивая полезное вертикальное пространство внутри. На этот край дома больше всего солнечного света проникает в дом.

Самая драматическая часть трансформации дома произошла внутри, где традиционная планировка кабины с А-образной рамой была полностью отброшена в пользу воздушной, просторной и роскошной компоновки комнат и деревянной конструкции.Самое главное, что железная лестница домовладельцев была разделена пополам и сдвинута в сторону, давая дому свободное плавное центральное пространство без изменения его архитектуры.

Два нижних этажа дома имеют захватывающий вид назад, почти ничем не закрытый оконными рамами. В самые теплые месяцы оконные двери нижнего этажа можно сдвинуть в сторону, чтобы открыть гостиную на террасу у бассейна и впустить свежий воздух.

Рядом с задней частью этажа, несколько дополнительных комнат занимают одноэтажную часть уровня, с несущими балками наверху, нанизанными на элегантные металлические светильники в виде линейного узора.

Благодаря уникальному наклону А-образной рамы жилища, стеллажи на кухне становятся все ближе по мере подъема. Кухня минималистична, и ее поверхности светлее, чем в большинстве других комнат вокруг нее, частично из-за того, что она получает меньше прямого естественного света, чем гостиная.

Кухня спрятана в своем маленьком углу жилой зоны, под навесом второго этажа и частично за лестницей, ведущей туда. Хотя комната открыта для внешнего пространства, она по-прежнему сохраняет свою индивидуальность.

Лестницы используют черный металлический каркас, напоминающий различные предметы мебели на каждом уровне, и задрапированы той же разновидностью дерева, которая используется для внутренних стен дома. Хотя это самая яркая черта жилых помещений дома, дизайн лестницы и лестничных площадок идеально вписывается в общий интерьер.

Глубокие эркеры были добавлены с каждой стороны здания, чтобы приспособить периметр его лестниц, которые не могли уместиться в первоначальных границах дома.Разделение винтовой лестницы на две отдельные секции позволяет свободно проходить от передней части к задней части жилища на его нижнем уровне, чему ранее препятствовал центральный пролет.

На верхнем уровне винтовая лестница ведет в зону отдыха, которая имеет ту же глубину, что и гостиная внизу, но значительно тоньше и короче из-за гребня потолка.

Несмотря на то, что более половины всего объема дома занято этим единым жилым пространством, комната по-прежнему кажется индивидуальной и домашней, освещенной теплыми лампочками, отражающимися от гладких деревянных стен и потолков.Зона одновременно просторная и уютная.

Второй этаж резиденции содержит только одну зону: главную спальню. Центральная кровать с открытыми раздвижными дверями выходит на океан, не уступая по виду из комнат под ней. Вдоль каждой наклонной боковой стены ящики и шкафы вмещают одежду и вещи домовладельцев без необходимости неудобно встраивать в комнату вертикальный комод.

В задней части главной спальни две раздвижные двери ведут в гардеробную и в прилегающую ванную комнату для двоих.Хотя в этих помещениях есть ряд окон, выходящих на улицу, архитектура дома привлекает взгляды прохожих в другом месте, сохраняя конфиденциальность.

В этой относительно тесной части дома каждая часть ванной комнаты эффективно упакована, чтобы обеспечить достаточно места для роскошной и комфортной повседневной жизни, не занимая больше площади, чем необходимо.

Спальня поменьше над хозяином занимает заднюю часть верхнего уровня дома, с ее собственными компактными туалетными принадлежностями, расположенными вдоль коридора, ведущего между передней и задней частью этажа.

У воды на верхнем этаже просторная и непринужденная гостиная занимает оставшееся вертикальное пространство над козырьком крыши.

Bromley Caldari Architects

7 впечатляющих домов на Airbnb с А-образной рамой, в которых можно остановиться | Эшли Халперн | Airbnb Magazine

Дизайн был сначала принят авангардом, в том числе американским архитектором австрийского происхождения Рудольфом Шиндлером, который спроектировал его в 1934 году, а позже они появились в Arts & Architecture и других отраслевых изданиях.К тому времени, когда американский архитектор Эндрю Геллер начал экспериментировать с этой и другими геометрическими формами в пляжных домах, которые он построил на Лонг-Айленде, интерес к А-образным рамам резко вырос.

«Дома для отдыха стали очень популярными в период после Второй мировой войны, потому что у людей был более дискреционный доход», — говорит Рэндл. Это новое поколение отдыхающих путешественников тяготело к А-образным рамам среди других типов доступных домов для отдыха (например, бревенчатых домиков), потому что с ними было легко мириться с ограниченным опытом строительства.

«Это было время, когда процветало движение« сделай сам », и люди были готовы внести свой вклад в строительство дома», — говорит Рэндл. Сборные комплекты помогли вызвать бум по всей стране, выйдя на массовый рынок примерно в то же время, когда фанера и другие экономичные материалы стали обычным явлением. «А-образная рама активно продвигалась лесными складами и производителями строительных материалов, отчасти потому, что она создавала такую ​​привлекательную журнальную копию», — говорит Рэндл. «Это было началом разговора.

Тенденция не ограничилась США или дачными домами. Владельцы бизнеса по всему миру понимали привлекательность, и привлекательные конструкции стали гигантскими рекламными щитами для заправочных станций, киосков для гамбургеров и других придорожных предприятий. Религиозные организации также тяготели к стремительно развивающейся архитектуре, говорит Рэндл: «Во время пригородов приходы искали доступные способы построить самобытное здание с духовным звучанием».

Паквуд, Вашингтон.

К тому времени, когда в середине 1970-х годов А-образная рама была принята мейнстримом (конструкции стали настолько распространенными, что даже Fisher-Price изготовила игровую версию дома с А-образной рамой), дизайнерская элита потеряла интерес . Популярность домов также снизилась из-за энергетического кризиса, поскольку обычно неизолированные дома обходились дороже. «А-образная рама вышла из моды, — говорит Рэндл, — и превратилась в своего рода клишированное похмелье 1970-х годов».

Но на этом история не закончилась.А-образная рамка образовала забавную дугу, переходя от винтажной новинки к фавориту поклонников эстетов в середине 2000-х годов. Сначала появились коллекции помеченных A-кадров на Flickr, а затем последовали массовые группировки по хэштегам в Pinterest и Instagram. Когда-то навязчивая идея ниши переросла в популярный вкус, и именно здесь мы находимся сегодня — на гребне еще одной волны.

«Когда я писал книгу в 2004 году, дома с А-образной рамой недооценивались и в значительной степени игнорировались», — говорит Рэндл. «С тех пор они стали интересовать более широкую группу людей, отчасти из-за интереса к современному дизайну середины прошлого века.Чистая геометрическая эстетика в форме буквы А находит отклик у сегодняшних миллениалов, одержимых социальными сетями, возможно, потому, что, как отмечает Ран, «форма настолько поразительна в пейзаже, что мгновенно становится фотогеничной. А А-образные оправы часто располагаются в этих удивительных местах — в глубине леса или в горах ». Таким образом, вместо того, чтобы сносить желанные места для отдыха ради ценной земли под ними, эти старые А-образные рамы покупаются и восстанавливаются новым поколением, которое также строит новые с нуля.

Хебер-Сити, Юта.

Фактически, поток стартапов с A-образной рамой, таких как MADi, Avrame и AYFRAYM, вводит новшества в старую форму, экспериментирует с легким в транспортировке, энергоэффективным жильем и предлагает обновленные элементы, такие как солнечные панели на крыше и обширный кедр. колоды. Одним из заметных отличий современных А-образных оправ является размер. «Ранние послевоенные дома для отдыха, как правило, были скромными по размеру», — говорит Рэндл. Многие из построенных сегодня вторых домов неотличимы от домов для круглогодичного проживания — в них есть несколько спален и ванных комнат, полностью оборудованные кухни и просторные прачечные.

Тип людей, которые покупают и строят А-образные оправы (или заказывают их на время отпуска), не сильно изменился. «В 1950-х и 60-х годах многие из них были молодыми специалистами, которые хотели уехать из города», — говорит Рэндл. Другие были молодыми дизайнерами или архитекторами, надеющимися сделать себе имя, или путешественниками, ищущими уникальное место для проживания. «А-образная рама привлекает внимание», — размышляет Рэндл. «Если вы ищете чего-то другого — немного более игривого, немного причудливого и противоречивого — это все равно хороший тон.”Чтобы испытать архитектуру в форме буквы А во всей ее причудливой, возвышенной красе, возьмите напрокат новую или с любовью отреставрированную версию — например, одну из этих семи красавиц, расположенную в отдаленной сельской местности или в тени древнего вулкана — для своего следующего отпуска. .

Расположение: Хебер-Сити, штат Юта
Superhost + Home: Кара Джеймс
Фотография: Мартиен Малдер

Суперхозяин Кара Джеймс Самое любимое воспоминание Кара Джеймс о построенной на заказ домике с А-образной рамой ее бабушки и дедушки в Хебер-Сити, штат Юта, наблюдала, как ее «крохотная» бабушка карабкается по лестнице в спальне на чердаке и вытаскивает бревна Линкольна, чтобы внуки играли с ними.Когда они не строили миниатюрные домики, Джеймс и ее братья и сестры бегали по территории площадью 20 акров. Для них А-образная рама олицетворяла приключение. Для ее дедушки это было место красоты и уединения, где он мог писать музыку, медитировать и наблюдать, как бродят олени. Он скончался, когда Джеймсу было всего 3 года, но А-образная рама осталась в семье. Она купила дом у своего отца в 2015 году и потратила два года на его ремонт, покрасив в белый цвет панели с пазами и пазами, добавив восемь световых люков, чтобы украсить интерьер, и обновив кухню с открытой планировкой.

«Здесь круглый год красиво, а летом особенно зелено. Мне нравится контраст темного экстерьера с обстановкой ».

— Кара Джеймс, Superhost

Планы каркасных домов, планы этажей и чертежи

Любой, кому сложно отличить один архитектурный стиль от другого, оценит каркасные планы дома. Почему? Потому что каркасные дома легко заметить! Подобно планам домов швейцарских шале, дома с А-образной рамой имеют круто скатную двускатную крышу, которая создает треугольную форму.Основное различие между планами каркасных домов и планами домов в стиле шале заключается в том, что первый расширяет линию крыши вниз по направлению к земле, что создает характерную А-образную форму. Каркасные дома не только красиво выглядят и легко узнаваемы, но и чрезвычайно практичны. Вся суть такой крутой двускатной крыши заключается в том, что можно легко сбросить тяжелые количества снега, что делает этот архитектурный стиль идеальным дизайном для горных отпусков или круглогодичных домов, которые находятся в холодном снежном климате. .В дополнение к своим фирменным линиям крыши, планы домов с каркасом часто имеют большие (иногда стены) окна и открытые жилые зоны (например, веранды, террасы и патио), которые используют красивый пейзаж, который, вероятно, будет их окружать. Чтобы еще больше дополнить внешний вид, природные материалы, такие как камень и кедр, часто используются для экстерьера и интерьера этих деревенских домов. Внутри каркасной конструкции дома изобилуют уют и современная простота. Обычно каркасные дома имеют скромную площадь в полтора метра.Главный уровень — часто открытый и с жилыми зонами — и чердак, который выполняет роль спальни. Сводчатые потолки (часто создаваемые естественным путем с помощью характерных крутых линий крыши) и открытые стропила, а также камин, согревающий хозяев холодными ночами, являются обычным явлением. В более современном дизайне представлена ​​островная кухня, в то время как более крупные и сложные чертежи могут иметь крылья и слуховые окна, которые расширяют жилое пространство.
