Масштабы чертежей. Масштабом называется отношение линейных размеров изображения предмета на чертеже к действительным размерам предмета.

Масштабы чертежей бывают численные, линейные, поперечные (десятичные) и угловые (пропорциональные).

Численный масштаб  обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже. Численный масштаб обозначается дробью, которая показываем кратность увеличения или уменьшения размеров изображения на чертеже.

Графические масштабы на чертеже

В зависимости от сложности и величины изображения, ею назначения, стадии проектирования на чертежах применяются:
1.) Масштабы уменьшения: 1:2; 1 :2,5; 1:4; 1 : 5; 1 : 10; 1 : 15; 1:20; 1:25; 1 : 40; 1:50; 1:75; 1: 100; 1:200; 1:400; 1:500; 1:800; 1:1000. (

Пример: допустим дана длина 5000 мм. Необходимо начертить в масштабе 1:100, то чертится отрезок размером 50 мм.)

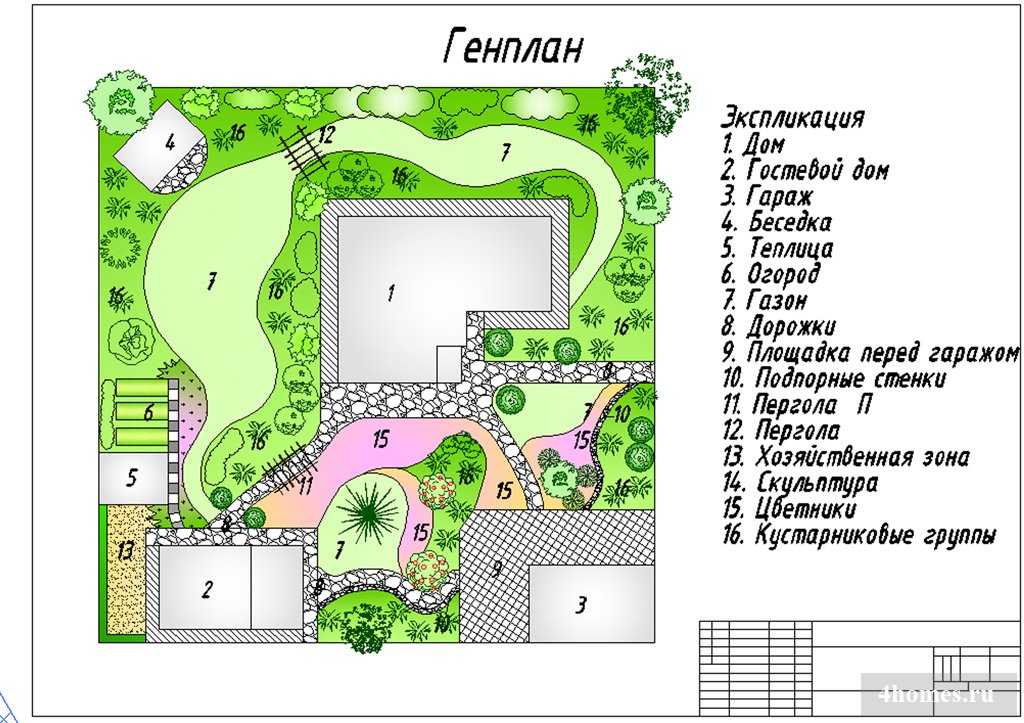

При проектировании генеральных планов крупных объектов допускается применять масштабы: 1:2000; 1:5000; 1: 10000; 1:20000; 1:25000; 1: 50000.
2.) Масштабы увеличения: 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100: 1.

Пример: допустим дана длина 50 мм. Необходимо начертить в масштабе 2:1, то чертится отрезок длиной 100 мм.)

В необходимых случаях допускается применять масштабы увеличения 100-n : I. где n — целое число.
3.) Натуральная величина: 1:1.(пример: длина детали 10 мм. , соответственно, чертим линию размером 10мм. )

Масштаб должен указываться на всех чертежах, кроме некоторых строительных, а также чертежей, воспроизводимых путем клиширования или фотографирования.
Если на листе все чертежи выполнены в одном масштабе, то его значение проставляют в соответствующей графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Если на одном листе помещены чертежи разного масштаба, то масштаб указывают под названием соответствующего чертежа но типу М1:1; М1:2 и т. д.

Линейный масштаб на чертеже имеет вид линии с делениями, означающими какую-нибудь меру длины, например метр, километр и т.п. Линейные масштабы удобны тем, что с их помощью можно без вычисления определять по чертежу действительные размеры. По линейному масштабу отсчет размеров можно про-изводим.
Поперечный масштаб, позволяющий измерять размеры на чертеже с точностью до 0,01 принятой единицы длины, применяется в топографическом черчении.

Угловые (пропорциональные) маштабы применяют для построения изображений в уменьшенном или увеличенном в несколько раз виде.

Угловым масштабом целесообразно пользоваться, когда масштаб чертежа неопределенный 1 : n, где n может быть любое целое или дробное число и при ограниченном количестве размеров на чертеже.

Применение масштабов смотрите в примерах чертежей и в разделе чтение сборочного чертежа

Просмотрели 122

Как сделать чертеж, масштабы чертежей, оформление чертежей| DNSIS

В данной статье освещёны основные вопросы о том как сделать чертеж, масштабы чертежей, оформление чертежей и пр.

Как сделать чертеж, масштабы чертежей, оформление чертежей

Как сделать чертёж?

Проблема оформления чертежа своими силами, зачастую, возникает у студентов начальных курсов, занимающихся на специальностях технологического направления либо получающих образование в области художественного конструирования или тех дизайна. Правила, которым необходимо следовать при создании чертёжных работ, зафиксированы в Госстандарте. Их должен знать и придерживаться любой, кто получает образование в данных направлениях. Однако, правила Госстандарта были изданы для промышленного применения, поэтому в чертежах, порой, допустимы небольшие отступления от установленных норм.

Форматы листов бумаги и рамки для них

Любой чертёж оформляется на листе бумаги, стандартизированной величины, ограниченной рамкой. Наносится такая рамка посредством нанесения линии средней толщины по отмеченной на листе разметке.

Для чертежей разного формата установлены определённые размеры очерчиваемых в них рамок:

• Формат А0 содержит рамку размером 1189 х 841 мм
• Формат А1 – 594 х 841 мм
• Формат А2 – 594 х 420 мм
• Формат A3 – 297 х 420 мм
• Формат А4– 297 х 210 мм

Каждый меньший чертёж получают посредством уменьшения величин предыдущего формата в два раза.

Основная надпись чертежа

Надпись на чертеже располагается в углу, расположенном справа. В ней указываются:

• Название чертёжной работы
• Материал, из которого данная деталь изготавливается
• Предприятие, которое изготавливает деталь

При использовании формата А4, основную надпись располагают с наименьшей стороны. Если используемый формат больше, чем А4, то надпись можно расположить с любой стороны.

Исходные данные для чертежа и работа с ним

Чтобы сделать простейший чертёж, можно либо изобразить деталь, которую в будущем будет изображать чертёж, на бумаге, в виде рисунка в трёх проекциях, либо иметь её перед глазами в оригинале.

При изображении детали в виде трёхмерного рисунка полезно:

• Потренироваться, сперва, на простых предметах – тетради, книге, тарелке – закрыв глаза, попытайтесь представить себе их объём и очертание
• Попробовать отобразить на листе бумаги, то, что вы представили и сопоставить получившееся с оригиналом
• Внести исправления в несоответствующие части получившегося рисунка его оригиналу – возможно не соблюдение пропорций или его размеров
• Пробовать«разложить» рисунок, изображенный в пространстве на составляющие его проекции по представленным себе осям координат
• Нанести на рисунок все размеры, требуемые для изготовления данного предмета кем-то другим

В случае, если последовательные шаги вышеуказанного алгоритма были выполнены правильно, то копия оригинала, изображённая на бумаге, будет ему соответствовать. Если же, их сходство получено не было, потребуется внести коррективы в размерные цепи.

Размерная цепь – это совокупный размер определённой части наносимого на бумагу изображения предмета, который не может быть искажён в большую или меньшую сторону. Разумеется, что в зависимости от того какую цель вы преследуете, изображая предмет на рисунке, может различаться точность соблюдения размеров. К примеру, в бытовых целях, он, бывает, отклоняется в пределах одного-полутора миллиметров, и это, зачастую бывает приемлемо. В техническом же черчении, размерные цепи устанавливаются с учётом разных факторов.

Что нужно для того, чтобы «образмерить» чертёж

Правильное создание чертежа заключается не только в соблюдении внешней схожести наносимого на ватман или воссоздаваемого в компьютерной программе изображения с реальным объектом. Для технических целей необходимо, чтобы все размеры изображения совпадали с оригиналом. В связи с этим, было введено понятие допуска на точность.

Допуски в размерах, которые указывают в технических чертежах, указываются с учётом сочленения двух смежных деталей друг с другом. Разработана целая система допусков, учитывающая то, как детали взаимодействуют между собой (подвижное или неподвижное взаимодействие), а также, характер вероятных перемещений во время их сборке или разборке (часто, редко, всегда, никогда) и прочее.

Как научиться читать чертежи?

Чертежи — это 2-х мерные архитектурные схематические наброски, которые показывают на размер проектирования здания. На материалы, которые будут использованы в строительстве. Обучение чтению чертежей важно для строителей и любые работники, которые нанимают архитекторов для их составления.

Тренировка пространственного воображения

Стандартные чертежи обычно имеют три проекции предмета в которой на оси расположены точки координат X, Y, Z. Однако при их составе масштабирование остаётся и для всех устанавливается одно и тоже.

Человеку свойственно проводить наблюдения каждого предмета или детали в геометрической изометрии под определенным углом зрения. Это часто происходит в отраслях машиностроительного черчения, и в дизайнерской разработке предметов художественного — технического конструирования. Поэтому стоит представить объект чертежа плоским в определённой проекции.

А дополнительной деталью является — проекционная связь разных изображений объекта чертежа. Если все элементы обеих конфигурации будут построены не так как надо с масштабными искажениями, что приведёт к несовпадению копии чертежа с оригиналами. Поэтому стоит в процессе составления проекции соблюдать ряд правил:

Измерение проводятся с использованием линейки – для простых, штангенциркулем или микрометром – для сложных деталей, для всех размерных элементов. Установить их взаимное расположение по каждой из проекций детали. Сопоставить полученные результаты с реальным изображением детали. С исправлениями ошибок. Проводится итоговые замеры расстояния на оригинале предмета или его макете чертежа. Если все данные верны и совпадают, значит были правильно прочитанные схемы и чертежи.

Как правильно нанести размеры?

Не имеет никакого значения какой масштаб выполненных чертежей, все внимание обращено на основание детали и его размеры. При написании определённого числа не показывается единица измерения, которая является стандартной. Чтобы обозначить параметры детали наносят размерную траекторию с расположенной на ней цифрой. Она чертится параллельно отрезку детали и ограничивается стрелками. Минимальное расстояние между размерной линией и контуром детали составляет 10 мм.

Как получить помощь в приобретении навыков самостоятельной технической графики?  Для освоения навыков чтения чертёжных таблиц, необходимо проводить курс обучения и практические работы. Проводить ремонты несложной конструкции бытовой техники, для производства новой и старой элемента деталей. При этом также приходится изготавливать примитивные чертежи.

Узнайте, как правильно читать чертежи, а затем научитесь представлять плоскую картину на чертеже в объёмной форме. Навыки чтения рисунков помогают грамотно изготовить всевозможные предметы, собрать их из узлов, конечного продукта, получить весь аппарат, модели и многое другое.

Виды форматов

Формат листа с чертежом определяется длиной линии, чертящейся на краю листа. Внутренние составляют с расстояниями по 2 см от левой стороны и на 5 мм от других. Стоит придерживаться точным расчётам чертежа, чтобы при их чтении не возникало разногласий, как выглядит деталь.

Форматы рамки чертежа разделяют на основные и дополнительные направления. В первый тип вошли все полученные схемы путём уменьшения линий вдвое от точки А0. Размеры для чертежа А1, проводят так, чтобы при разделении самой большой из них оси на два получался прямоугольник, аналогичного исходному образцу. Обозначение стандартных форматов состоят из буквы и цифры от одного до пяти.

Автоматическое составление чертежей

Первое место заняли те чертежи, которые выполненные с помощью программ автоматизированного проектирования. Для разных конструкций и деталей. Это касается двух систем — Авто — кад и Компас. В них проводится чтение чертежей иного типа. И задаётся изображение всего узла. А после производится проектирование деталей, входящих в сборочную единицу. Благодаря их работе с целыми библиотеками исходных данных. Ведь они включают в себя профильные нормализованные и стандартизированные элементы. Применяя его в работе разработчик способен вставлять фрагмент в заготовку, управляя отдельными параметрами, приспосабливать чертёж под новые исходные данные.

Масштабы чертежей

Необходимые требования и особенности. Начнем с того, что масштаб — это соотношение линейных размеров изображения, нанесённого на чертёж или карту к действительному его размеру на местности или предмете. Применение его весьма облегчает составление карт и чертежей, потому как, не всегда бывает удобно и возможно изобразить предмет в его натуральную величину. Есть детали с большими размерами, не позволяющими их нарисовать на бумаге, а бывает, что деталь очень маленькая и, чтобы отобразить её на бумаге со всеми нюансами, приходится существенно увеличить её размер. В представленных случаях применяют уменьшение и увеличение масштаба.

Стандартные масштабы

Несколько общепринятых масштабов уменьшения:

• 1:2
• 1:2,5
• 1:4
• 1:10
• 1:15
• 1:20
• 1:25
• 1:50
• 1:75

К примеру, вариант масштабирования 1:4. Число, стоящее первым — единица, обозначает действительные размерные характеристики предмета, в то время, как второе число, в данном случае, четвёрка, обозначает, во сколько раз эти действительные габариты были уменьшены. При изображении очень маленького предмета применяют увеличение масштаба, и обозначается это так: 2:1; 2,5:1; 50:1. При таком варианте, чтобы узнать действительные габариты предмета, необходимо размеры указанные в чертеже разделить на первое число отражённое в масштабе.

Как определить масштаб?

Для того, чтобы изобразить предмет или деталь на листе бумаги, для начала, нужно выяснить ее истинные размеры. Это можно сделать, сняв замеры с изображаемого на чертеже предмета при помощи линейки, и уже затем прикидывать, во сколько надо уменьшить или увеличить его реальные габариты при нанесении его изображения на лист бумаги. Чертежи, в основной своей массе, используются в строительстве и при разработке деталей и конструкций. Применение масштабирования, позволяет проектировщикам и конструкторам изобразить на листе бумаги и огромное здание, и уменьшенную точную копию самолёта.

Как же правильно подобрать нужный и, главное, правильный масштаб при работе с чертежами? Большинство неопытных людей, сталкиваясь с таким вопросом, как правило, допускают довольно много ошибок. Однако этого можно избежать благодаря приобретённому со временем опыту или можно обратиться за помощью к преподавателю.

Почему необходимо следовать правилам?

При составлении чертёжных работ и схем, необходимо следовать определенным нормативам, отражённым в ГОСТе — документе, в который занесены общепринятые правила нанесения изображения, надписей, таблиц и технических требований. При помощи этих правил, правильно сделанную чертёжную работу сможет прочитать любой специалист, умеющий читать чертежи. Это сильно облегчает общение, при строительстве и производстве деталей, конструкторов с рабочими, выполняющими задание по чертежу. Кроме масштаба, на чертёж наносится и другая информация, касающаяся предмета. Следует знать основные правила составления чертежей и схем:

• При нецелесообразности графической информации, наносят дополнительный текст
• Любая надпись на чертеже пишется сокращённо
• Дополнительные надписи наносятся параллельно основной
• Слова, которые невозможно сократить на чертёжную работу не наносятся
• Любая надпись не должна загромождать изображение и, тем более, мешать чтению схемы
• Когда мы хотим сделать выноску от поверхности детали, то линию выноски необходимо заканчивать стрелкой. А в случае, когда обозначается контур детали, в конце линии проставляется точка
• Большой объем информации на схеме обязательно должен быть помещён в рамку
• Таблицы не чертеже размещаются рядом с изображением самой детали, на свободном от рисунка месте
• Если обозначаем элементы детали буквами, то используем их строго в алфавитном порядке без пропусков

Если использовать все представленные выше правила, то можно создать действительно качественную чертёжную работу, которую будет способен прочитать любой специалист.

Оформление чертежей

Процесс подготовки любой работы, требуемой для аттестации на строительных, дизайнерских и архитектурных специальностях изучаемых в высший учебных заведениях, подразумевает изготовление чертежей. Изготовление чертежа – довольно не простая задача. Его создание требуется производить с учётом соблюдения определённых правил. Кроме этого, любая чертёжная работа должна быть оформлена на листах определённого размера.

Нюансы использования различных форматов

Формат чертежа ограничивается рамками выполнения работы, которые наносятся на лист линией минимальной толщины.

Оформляемая работа позволяет обучающимся принять в расчёт размеры всех применяемых в работе форматов. Путём разделения работы на две части, оформляется чертёж, содержащий следующие характеристики:

• Размеры сторон чертежа – 841 х 1189 миллиметров
• Общая площадь листа – один метр квадратный
• Формат оформляемой работы А0

Для других форматов чертежей правилами так же установлены параметры размеров их сторон:

• Для формата А4 – 210 х 297 миллиметров
• Для формата А3 – 297 х 470 миллиметров
• Для формата А2 – 420 х 594 миллиметра
• Для формата А1 – 594 х 841 миллиметр

Так же, согласно ГОСТу, должна быть учтена возможность использования остальных форматов, применяемых в качестве дополнения к изготавливаемым учащимися чертежам, которые образуются в результате проведения работы над изменением основных параметров в сторону увеличения. При этом, для их создания, применяется величина, кратная используемым в базовых форматах размерам, а коэффициент произведённых изменений обязательно должен представлять собой целое число.

Корректное указание масштабов

Во время оформления чертежа, необходимо учитывать корректность применяемых масштабов. Этот термин используется в учете линейных характеристик наносимого на бумагу изображения разнообразных деталей по отношению к их натуральным габаритам.

Масштаб необходимо отражать в специально отведанном для него поле. Обозначение масштаба устанавливается в виде 2:1 или (2:1)

Особое внимание необходимо уделять линиям, используемым создания для чертежей. Для них также установлены конкретные критерии, отражаемые в специальном ГОСТе 2.303-68. Этот официальный документ даёт возможность точно определить толщину, начертание и ключевые назначения контуров.

Особенности использования линий и штрихов

Если говорить о толщине линии, то ей непременно требуется попадать в интервал от 0,5 до 1,4 миллиметров. Тут роль играет то, на сколько сложен чертёж и какая у него величина. Толщина линии, выбираемая во время оформления работы, напрямую зависит её формата.

Обратите внимание! У одной работы толщина всех используемых для её создания линий должна быть обязательно одинаковой. Ещё один момент, требующий особого внимания учащихся – длина наносимых штрихов. У этих линий длина должна быть примерно в десять раз больше, чем их толщина. Если же говорить о длине линии, именуемой штрих-пунктирной, то она устанавливается, исходя из размеров создаваемой работы. Важно, чтобы в рамках одного чертежа и штрихи были примерно одинаковыми. Штрих-пунктирные линии должны находить точки пересечения и заканчиваться штрихами. Просветы между элементами штрих-пунктиров необходимо делать одного размера. Кроме этого, следует брать во внимание габариты изображаемых геометрических фигур и диаметр окружности.

← вернуться в Блог

Теги статьи:

Интересные и похожие статьи:

В подборку пока ничего не попало 🙃

Поделись страницей в соц. сетях:

Как нарисовать план этажа в масштабе

Если вы когда-нибудь хотели научиться рисовать план этажа, то у меня есть вы. Я покажу вам, как легко нарисовать свой собственный план этажа, и дам вам два способа сделать это. Если вы можете использовать рулетку и провести несколько прямых линий с помощью линейки, вы можете это сделать!

Этот пост может содержать партнерские ссылки. Если вы решите приобрести рекомендуемый продукт, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.   Будьте уверены, что я не порекомендую продукт, которым не стал бы пользоваться сам. Чтобы ознакомиться с полной информацией о наших политиках и раскрытии информации, щелкните здесь.

Этот пост предназначен для разработки плана этажа для реальной жизни. Я научу вас, как нарисовать базовый план этажа в масштабе и как сделать шаблоны мебели, используя грубый набросок, бумагу с сеткой и/или обычную бумагу.

Вы узнаете, что хорошей идеей будет начертить план этажа, чтобы убедиться, что у вас достаточно места для мебели, которую вы планируете купить. Это лучший способ убедиться, что вы не тратите деньги на мебель, которая не вписывается в ваше пространство.

Кстати, это тот же процесс проектирования, который дизайнеры использовали бы для планирования пространства, если бы у них не было дорогого программного обеспечения для проектирования и им приходилось использовать традиционные методы.

Этот пост не для рисования профессиональных планов этажей. В этом посте я не буду рассказывать о чертежах фасадов или видах фасадов, архитектурных чертежах, новом дизайне дома или о том, как рисовать планы дома.

Это просто для создания основных планов этажей, чтобы помочь с расстановкой мебели, прорисовкой формы комнаты, как нарисовать окна на плане этажа, двери и другие простые конструкции в вашей комнате. Если вам нужны точные планы этажей, я бы обратился за помощью к дизайнеру.

Почему важно рисовать план этажа в масштабе?

Составление плана этажа в масштабе важно по нескольким причинам. Во-первых, это сэкономит вам массу времени и сил. Представьте, что вы хотите переставить мебель в своей комнате. Обычно вы перемещаете мебель из стороны в сторону, пока не выясните, что подходит и что выглядит хорошо. Затем, после нескольких часов изнурительной тяжелой работы, вы можете даже не быть довольны результатами.

Во-вторых, это может сэкономить вам сотни или даже тысячи долларов. Представьте, что вы покупаете новую секцию, а через несколько недель ее доставляют, и она не помещается в комнате. ФУ! Не делайте этого. Сначала нарисуйте план этажа, чтобы не совершить эту ошибку!

Сделав собственный план этажа в масштабе, вы сможете выполнять тяжелую работу на листе бумаги. В буквальном смысле вы можете перемещать мебель по плану, пока она не станет такой, какой вы хотите. В комнате даже пальцем не пошевелишь. Это сэкономит вам часы проб и ошибок и, возможно, сожжет много калорий. 😉

Вам может понравиться это…

Дополнительные советы по декорированию смотрите в моем посте Как украсить как профессионал . Я делюсь множеством советов, чтобы показать вам, как сделать комнату такой, какой ее создают дизайнеры.

Примечание:

В качестве примера в этом посте я использую свою гостиную 16 x 20 футов. Тем не менее, я проведу вас шаг за шагом, чтобы создать план комнаты в вашем доме.

Вот изображение моей реальной комнаты, на основе которого я создал этот увеличенный рисунок. Используйте его для ссылки на примеры на чертежах плана этажа.

как нарисовать эскиз плана помещения

Первый шаг, чтобы начать рисовать наш простой план этажа, это нарисовать на листе бумаги эскиз плана основной формы вашей комнаты. Нет линейки. Просто нарисуйте карандашом четыре внутренние стены вашей комнаты и покажите примерное расположение дверей и окон. Мы не собираемся иметь дело с наружными стенами, потому что в этом посте мы просто фокусируемся на одной комнате за раз.

Это просто для справки. Вы сделаете настоящий масштабный рисунок на другом листе бумаги позже.

Как измерить вашу комнату

Самый простой способ сделать набросок плана этажа с измерениями — использовать рулетку для измерения фактической стены от одного конца до другого. Запишите размеры на чертеже в футах и ​​дюймах.

Начните с начала самой длинной стены и измерьте ширину комнаты. Измерьте расстояние от него до начала двери, окна или другой постоянной конструкции. Отметьте это измерение на своем плане. См. изображение ниже.

Измерьте следующий элемент на стене, отметьте его на плане и продолжайте измерять и отмечать все по всей стене.

Используйте параллельные линии с небольшими перпендикулярными отметками, чтобы показать, что представляет измерение. Сделайте это для всех ваших стен.

Далее мы возьмем этот чертеж и измерения и масштабируем их, используя лист миллиметровой бумаги.

Как нарисовать план этажа в масштабе с помощью листа миллиметровой бумаги

Самый простой способ сделать чертежный план в масштабе — это использовать миллиметровую бумагу. Чтобы использовать этот метод, вы в основном считаете квадраты как футы. Например, если ваша стена была 12 футов 6 дюймов (двенадцать футов, шесть дюймов), ваша линия будет иметь длину 12 1/2 квадратов.

Размер ваших окон изменится с 3 футов (футов) на 3 квадрата. Размер камина может варьироваться от 5 футов (футов) до 5 квадратов и так далее.

Одна вещь, о которой следует помнить при выполнении чертежа в масштабе на миллиметровой бумаге; Если ваша комната маленькая, ваш рисунок в масштабе тоже будет маленьким. Вы можете решить эту проблему одним из двух способов.

1. Увеличьте чертеж плана этажа, используя 2 квадрата на фут. Это удвоит ваш план.

Вверху: Вы можете видеть, что пытаться передвигать виртуальную мебель на этом листе бумаги было бы трудно, потому что размер комнаты такой маленький.

Чтобы исправить это, нарисуйте комнату 12 x 12, используя два квадрата на фут . Теперь вы можете видеть, что план комнаты занимает большую часть бумаги размером 8 1/2 x 11 дюймов. Это будет намного проще в использовании.

Помните, что если вы удвоите план комнаты, вам также придется удвоить все элементы, входящие в комнату. Двери, окна, мебель, все.

2. Увеличьте план этажа с помощью принтера.

НО …если вы сделаете это, вам также придется увеличить все, что вы рисуете для плана, например, мебель, на тот же процент. ЭТО ОЧЕНЬ ВАЖНО!

Вы просто начертите свой план методом 1′ = 1 квадрат, а затем увеличите план на принтере. Запомните процент, который вы использовали для увеличения плана, затем таким же образом увеличьте план мебели. (Подробнее ниже)

Получите версию этого поста в формате PDF для печати!

Поставляется в комплекте с шаблоном мебели для печати и листом сетки всего за $10

ПОЛУЧИТЕ ЭТО ЗДЕСЬ!

Как перенести рисунок от руки с

размерами на миллиметровую бумагу.

На изображении ниже я показываю вам, как я нарисовал свою гостиную 16 x 20 футов. Вы собираетесь взять рисунок от руки и перевести ноги в квадраты.

Начните с рисования контура комнаты сплошными линиями. (Обозначено ниже черным квадратом.) 16 футов = 16 квадратов, 20 футов = 20 квадратов.

Теперь вы собираетесь добавить размер всей комнаты. (Обозначено красной линией с размером комнаты между ними.)

Оставьте место между стеной (сплошная линия) и размером стены, потому что мы собираемся немного добавить размеры дверей и окон между ними. позже.

Черные числа просто показывают вам, как я считал квадраты 20 квадратов = 20 футов. Вы не будете писать эти числа на своей бумаге.

Если у вас есть комната, которая не является прямоугольником или квадратом, а вместо этого имеет выступы или наклонные стены, вам нужно будет нарисовать ее на бумаге так же, как в комнате.

Как нарисовать двери, окна и другие постоянные конструкции на плане этажа

Теперь вы должны нарисовать все остальное, что является постоянным в комнате. Постоянными конструкциями могут быть двери, окна, камин, встроенные шкафы, лестницы или любые другие конструкции, которые нельзя перемещать и которые могут повлиять на расположение вашей мебели. Посмотрите, как их нарисовать на следующем шаге, или вы можете использовать чертежный шаблон.

Убедитесь, что ваш шаблон имеет тот же масштаб, который вы используете для рисования плана. Это должно быть (Масштаб: 1/4 дюйма = 1 фут), что является типичной миллиметровой бумагой. Не волнуйтесь, это измерение — это просто размер квадратов. Это не повлияет на то, как вы будете передавать свои измерения. Просто убедитесь, что миллиметровка, которую вы используете, имеет тот же масштаб, что и шаблон, который вы покупаете.

Вы будете использовать свой рисунок от руки, чтобы перенести свои фактические измерения на миллиметровую бумагу, используя 1 квадрат на 1 фут или (2 квадрата на 1 фут, если ваша комната маленькая).

После записи измерений используйте линейку для сделайте параллельные линии и перпендикулярные отметки, также называемые размерными линиями, чтобы показать, где вы начинаете и заканчиваете свои измерения.

В следующем разделе я научу вас, как сделать их похожими на настоящие двери и окна.

У меня есть встроенные элементы, которые проходят по всей длине одной стены и останавливаются прямо перед двумя боковыми окнами. Я бы нарисовал их в плане, как на картинке ниже. Используя квадраты, вы можете увидеть, что мои встроенные устройства имеют размеры 2 фута в глубину и 16 футов в длину.

В приведенном ниже примере ( нижних измерения, начиная справа) Я начинаю со стены 2 фута 8 дюймов, затем размер окон составляет 3 фута 1 дюйм   Затем появляется больше места на стене 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, затем стена 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, пространство стены в 9 дюймов и, наконец, мои встроенные модули размером 2 фута в глубину. * Извините, я пропустил размер 9 дюймов на чертеже.

Подсказка:

Если сложить все эти отдельные измерения, то получится общая длина стены. Если это не так, перепроверьте свои измерения.

Для расстановки мебели не обязательно быть точным. Дюйм или два для всей стены в порядке. Вы просто используете это, чтобы помочь вам разместить мебель, и дюйм здесь или там не испортит все.

Однако, если вы пытаетесь втиснуть что-то в ограниченное пространство, например, кухонные шкафы, которые должны помещаться между двумя стенами, вам потребуются точные измерения.

В этом случае вам лучше обратиться к профессионалу, который нарисует план этажа, чтобы убедиться, что у вас не возникнет никаких проблем. Гораздо безопаснее использовать планы этажей в масштабе для таких областей вашего дома, как гостиная, столовая или спальня. Но пока вы не имеете дело со шкафами, бытовой техникой или сантехникой, все должно быть в порядке.

Как нарисовать окна на плане этажа

Если у вас есть окно , теперь вы можете сделать его похожим на окно, добавив линии снаружи и внутри стены, чтобы соединить ваши перпендикулярные измерительные метки. Это похоже на коробку с линией посередине. См. красный кружок.

Как нарисовать двери и дверные проемы на плане этажа

Если вы рисуете дверной проем или проем в стене , то отметьте начало и конец перпендикулярными линиями. Затем сотрите линию стены между ними, чтобы показать отверстие.

Если у вас есть реальная дверь в дверном проеме, вы можете показать поворот двери , добавив линию и кривую. Важно отметить на плане распашную дверь. Таким образом, вы знаете, что не стоит ставить предмет мебели на пути к двери, чтобы она могла правильно открываться и закрываться.

В приведенном ниже примере нарисованы мои французские двери, ведущие наружу. Именно поэтому он выглядит как окна с распашной дверью. Если бы это была обычная деревянная дверь, я бы показал это на плане, стерев линию между отметками и добавив поворот двери.

Как нарисовать камин на плане этажа

Чтобы отметить камин , нарисуйте его, как показано на примере ниже. Конечно, ваш камин может выглядеть иначе, чем этот. Важны размеры, а не форма, поэтому не волнуйтесь о том, чтобы сделать ее идеальной.

Как нарисовать лестницу на плане этажа

Чтобы показать лестницу в комнате, вы просто нарисуете прямоугольник размером с лестницу. Вы также можете добавить лестницу, добавив линии. Затем вы добавите стрелку, показывающую, идет ли лестница вверх или вниз из этой комнаты.

Теперь, когда у вас есть все измерения для вашей комнаты и чертеж плана этажа в масштабе, вы также собираетесь измерить и нарисовать все предметы мебели. Я покажу вам, как это сделать, в разделе «Измерение и масштабирование содержимого вашей комнаты» ниже.

Но сначала я хочу показать вам, как нарисовать план этажа с помощью простого листа бумаги и линейки. Это ссылка на архитектурную линейку, которая имеет разные шкалы прямо на линейке. Но можно и обычной линейкой.

Как масштабировать план этажа с помощью обычной бумаги, линейки и карандаша.

Если вы только начинаете, лучше всего использовать метод миллиметровки. Но если у вас есть только обычная бумага, это все еще возможно.

Начиная с комнаты, нарисованной от руки, если вы измеряли комнату в дюймах, а не в футах и ​​дюймах, вы можете сначала преобразовать эти измерения в футы и дюймы, чтобы упростить этот шаг. См. пример ниже. 62,75″ = 5′ 3″

С помощью линейки вы переведете все измерения из футов и дюймов в дюймы и доли дюймов.

Я знаю, что только что сказал вам перевести в футы и дюймы. Но это другое. Повесить там. Это проще, чем кажется.

Вот пример.

Если размер вашей стены составляет 12 футов 6 дюймов (двенадцать футов шесть дюймов), то вы проведете линейкой прямую линию длиной 12,6 дюйма (двенадцать с половиной дюймов). Вы переводите футы в дюймы, а дюймы в доли дюймов. Если вы сохраните измерение на уровне 62,75 дюйма, вы не сможете правильно преобразовать его. Есть смысл?

Повторите это для всех ваших стен.

По сути, мы уменьшаем вашу комнату, чтобы она поместилась на листе бумаги, сохраняя при этом масштаб всего в ней прежним.

Если ваша комната больше, чем 8 футов (футов) x 11 футов (футов), вам понадобится лист бумаги большего размера, потому что ваш рисунок будет больше, чем лист бумаги 8 1/2 x 11.

Размер моей комнаты 16 футов на 20 футов, поэтому мне понадобится лист бумаги побольше размером не менее 16 на 20 дюймов. На самом деле больше, потому что мне нужно место, чтобы написать свои измерения на внешней стороне стен.

Ниже приведен мой первоначальный масштабный рисунок, показывающий стены на высоте 16 и 20 футов.

Вы также можете использовать линейку архитектора, и она сделает часть работы за вас. В основном линейка имеет разные стороны, и каждая сторона имеет разное измерение шкалы.

Итак, если ваш рисунок имеет масштаб 1/4″, вы можете просто перевернуть линейку на сторону линейки 1/4″ и отметить свои измерения.

Как перенести размеры с вашего рисунка от руки на чертеж в масштабе

Теперь вам нужно взять рисунок с дверями, окнами и капитальными конструкциями, который вы нарисовали в начале этого урока, и перенести их на новый чертеж.

Вы в основном берете размеры с вашего рисунка от руки, меняете их на дюймы и отмечаете на масштабном плане с помощью линейки.

Вы будете рисовать так же, как и на миллиметровой бумаге, но вместо того, чтобы считать квадраты, будете измерять и отмечать линейкой на обычной бумаге.

Ниже вы можете видеть, что я измерил некоторые участки стены, окно и французскую дверь на моей первой стене с помощью линий. Линейка показывает вам, как я изменил свой размер французской двери с (шесть футов и три дюйма) фактического размера двери на (шесть и три дюйма) нашего масштабированного измерения, и отметил это измерение перпендикулярными линиями.

Сделайте это для всех ваших измерений, начиная с начала стены до конца стены. Вы все еще собираетесь написать фактическое измерение на плане. Вы просто меняете размер своего рисунка.

Проделайте это со всеми своими стенами, окнами, дверями и постоянными конструкциями.

Это определенно сложнее, чем использование миллиметровой бумаги. Но как только вы освоитесь, это не так уж и плохо. Я настоятельно рекомендую начать с миллиметровой бумаги в первый раз.

Как нарисовать мебель в масштабе

Как масштабировать и рисовать содержимое вашей комнаты

После того, как вы нарисовали всю комнату в масштабе, теперь вы можете измерить все, что вы собираетесь разместить в ней. Мебель, ковры, напольные растения, торшеры и т. д.

Если вы используете существующую мебель, просто измерьте ее так же, как вы измеряли комнату, и преобразуйте ее в масштаб.

Пример: если ваш диван имеет размеры 7 футов в длину и 3 фута в глубину, то ваш масштабированный диван будет иметь размер 7 дюймов на 3 дюйма для метода с использованием обычной бумаги. Или 7 квадратов на 3 квадрата, если вы используете метод миллиметровки.

Если вы покупаете новую мебель, то снимите мерки и переведите их таким же образом… перед покупкой!

* Только помните… вы должны использовать один из методов как для комнаты, так и для мебели.

Если вы рисовали свою комнату методом обычной бумаги, то нарисуйте мебель с помощью обычной бумаги и линейки.

Если вы нарисовали свою комнату на миллиметровой бумаге, нарисуйте свою мебель на миллиметровой бумаге, используя метод квадратов. 1 кв. = 1′ или 2 кв. = 1′

И если вы использовали принтер для увеличения плана этажа, используйте тот же процент для увеличения предметов мебели после того, как вы нарисуете их все на одном листе бумаги.

Перенесите размеры мебели на план

Нарисуйте все, что входит в комнату, с помощью линейки на отдельном листе обычной бумаги или миллиметровой бумаги. Затем пометьте их.

Затем вы вырежете эти кусочки. Они должны выглядеть примерно так, как в этом примере ниже. Я показываю вам версию на миллиметровой бумаге с плотностью 1 квадрат на фут.

*Помните, если вы нарисовали свою комнату с 2 квадратами на фут, то и ваша мебель должна быть с 2 квадратами на фут! Если вы этого не сделаете, все ваши весы будут сбиты, и дизайн вашей комнаты будет неправильным.

Не забудьте отметить каждую часть, чтобы вы знали, что это такое. Не забывайте, что если вы увеличили рисунок комнаты, вы захотите увеличить эту страницу так же, как , прежде чем вырезать части.

Нужна помощь в рисовании этих предметов мебели? Попробуйте использовать несколько шаблонов планов этажей. Помните о масштабе при выборе миллиметровки и шаблонов. Убедитесь, что они одного масштаба. Самый распространенный масштаб — 1/4″ = 1′. Но есть еще 1/2″ = 1′ и 1/8″ = 1′ Для нашего чертежа масштаб будет 1/4″. Это будет один квадрат на листе миллиметровой бумаги размером 1/4 дюйма.

Как использовать масштабированный план этажа

Теперь, когда у вас есть масштаб комнаты и предметы мебели, вы можете перемещать вырезы мебели в комнате сколько угодно, пока не найдете идеальное расположение для вашего пространства.

Позаботьтесь о хорошем транспортном потоке, убедитесь, что ваша мебель обращена к вашему фокусу и не блокирует дверные проемы.

Моя реальная планировка мебели в комнате

Вы можете точно увидеть, как вся ваша мебель впишется в комнату, просто перемещая мебель на плане этажа.

Обратите внимание, что во втором примере расстановка мебели не оптимальна. Секция фактически блокирует часть входа в комнату и немного блокирует французские двери. Всего за две секунды я могу увидеть, где моя мебель будет работать, а где нет.

Резюме…

Когда вы рисуете планы этажей в масштабе, это сэкономит вам много времени и нервов при украшении или покупке вашей комнаты. Держите свой план в безопасности, и в следующий раз, когда вы столкнетесь с проблемой украшения, вы сможете вытащить ее и поиграть с идеями в свое удовольствие.

Если вы решите научиться рисовать план этажа в масштабе онлайн, попробуйте использовать программу цифрового плана этажа. Room Sketcher — хороший инструмент для начала, и он бесплатный.

Если у вас есть вопросы или комментарии, пишите их ниже.

Related Posts…

Масштаб для планов этажей

1. Дом
2. Как читать планы дома
3. Масштаб для планов этажей

Мэг Эскотт

Понимание масштаба планов этажей очень полезно при строительстве или реконструкции дома.

Чертежи в масштабе являются неотъемлемой частью проекта строительства или реконструкции дома. Вы должны быть в состоянии прочитать их, чтобы понять и дать свое согласие на дизайн вашего нового дома.

На этой странице основное внимание уделяется использованию масштаба для чтения планов этажей. Узнайте, как рисовать планы этажей, чтобы обсудить использование масштаба, если вы рисуете свой собственный план этажа.

Эта страница является частью серии статей о том, как читать планы домов.

На этой странице мы рассмотрим…

• Какие единицы измерения используются в моем плане этажа?
• В каком масштабе используется мой план этажа?
• Печать плана этажа в правильном масштабе
• Определите реальный размер чего-либо на плане этажа

Прежде чем мы приступим к масштабированию планов этажей, нам нужно сначала поговорить о единицах измерения.

В каких единицах измерения используется мой план этажа?

Первое, что нужно выяснить, это относится ли шкала на вашем плане к футам и дюймам (имперская система) или к миллиметрам, сантиметрам и метрам (метрическая система).

Обычно это зависит от региона вашего дома. Если вы находитесь в США, вы, вероятно, работаете в имперской системе. Если вы находитесь в Великобритании, Ирландии или Австралии, это, вероятно, метрическая система. Канада немного смешанная, но обычно метрическая.

Прежде чем двигаться дальше, выясните, какая система, имперская или метрическая, используется в ваших чертежах. Посмотрите, в каких единицах указаны размеры на плане этажа.

В каком масштабе используется мой план этажа?

Если на плане этажа есть основная надпись, то там должен быть указан масштаб. Он должен сказать вам, какой масштаб для определенного размера бумаги.

Масштаб для планов этажей может отображаться двумя способами:

1. В качестве эквивалентных размеров, например, 1/8″ = 1 фут или 1 см = 1 м, «восьмая часть дюйма соответствует 1 футу» или «1 см соответствует 1 м»
2. В соотношении, например, 1:96 или 1:100, от одного до сорока восьми» или «от одного до ста»

В этой основной надписи указано, что чертеж выполнен в масштабе 1:96 при печати на бумаге Arch E

В этой основной надписи указано, что чертеж выполнен в масштабе 1:100 при печати на бумаге формата A1

Общепринятые масштабы для британских планов этажей (футы и дюймы)

• От 1/4 дюйма до фута, что означает, что 1 дюйм на бумаге соответствует 48 дюймам в реальном размере (1:48).
• От 1/8 дюйма до фута, что означает, что 1 дюйм на бумаге соответствует 96 дюймам в реальном размере (1:96).
• От 1/16 дюйма до фута, что означает, что 1 дюйм на бумаге соответствует 192 дюймам в реальном размере (1:192).

Общие масштабы для метрических планов этажей (мм, см, м)

• От 2 см до 1 м, что означает, что 2 см на бумаге соответствуют 100 см (или 1 м) в реальном размере (1:50).
• От 1 см до 1 м, что означает, что 1 см на бумаге соответствует 100 см (или 1 м) в реальном размере (1:100).
• От 1 см до 2 м, что означает, что 1 см на бумаге соответствует 200 см (или 2 м) в реальном размере (1:200).

Архитекторы склонны работать с миллиметрами, но это не меняет значения приведенных выше шкал. Например, используя масштаб 1:100, сказать, что 1 мм соответствует 100 мм, это то же самое, что сказать, что 1 см соответствует 100 см.

Нет шкалы в основной надписи? Найдите масштабную линейку

Если основной надписи нет, другим способом определения масштаба планов этажей является поиск масштабной линейки.

Примеры масштабных линеек. Верх имперский, низ метрический.

Вычисление масштаба по британской шкале

Вот что вам нужно сделать, чтобы вычислить масштаб по шкале:

Измерьте длину масштабной линейки — мы смотрим на верхнюю линейку и скажем, его размеры 3 3/4 дюйма.

Это говорит нам о том, что 3 3/4 дюйма (или 3,75 дюйма) соответствует 30 футам (длине стержня).

30 футов = 30 x 12 = 360 дюймов.

Итак, теперь мы знаем, что 3,75 дюйма соответствует 360 дюймам.

Таким образом, 1 дюйм представляет собой (360/3,75) = 96 дюймов.

Как видно выше, нам нужно преобразовать доли дюймов в десятичные дроби. Чтобы сделать это немного проще, я написал их здесь.

Вычисление масштаба по метрической шкале

Измерьте длину масштабной линейки — для нижней линейки, допустим, ее длина составляет 10 см.

Это говорит нам о том, что 10 см соответствует 10 м.

Таким образом, 1 см представляет собой (10/10) = 1 метр.

Гораздо проще для метрической системы!

Что делать, если на плане этажа нет масштаба?

Если вы смотрите на план этажа без указания масштаба или размеров, вот вам хитрость. Если кухня отмечена на плане этажа, стандартная кухонная столешница имеет глубину 2 фута или 60 см. Так что, если вы измерите глубину столешницы на плане, это будет эквивалентно 2 футам или 60 см.

Чтобы рассчитать реальный 1 фут на плане, разделите размер кухонной столешницы на плане на 2.

Чтобы рассчитать реальный 1 м на плане, разделите размер кухонной столешницы на 60, а затем умножьте на 100. план.

Печать плана этажа в правильном масштабе

Когда вы читаете план этажа, вы можете получить большую часть того, что хотите узнать, взглянув на план этажа на экране.

Если вы хотите сделать точные замеры, лучше всего распечатать план помещения. Если вы просматриваете рисунки, предназначенные для печати на бумаге большого формата, это может создать проблему, потому что маловероятно, что у вас есть легкий доступ к широкоформатному принтеру.

Вот несколько вариантов распечатки плана этажа.

• Попросите своего архитектора или дизайнера предоставить вам набор распечатанных чертежей.
• Отправьте свои рисунки в магазин принтеров/графики. Прежде чем отправлять файлы, убедитесь, что у них есть принтер, достаточно большой для работы с бумагой такого размера.
• Распечатайте часть плана этажа в масштабе на бумаге формата, удобного для принтера, к которому у вас есть доступ. Распечатайте часть плана этажа в формате PDF в масштабе.

Определите реальный размер чего-либо на плане этажа

Итак, вы знаете, в каких единицах вы работаете, и знаете, каков масштаб планов этажей, вы готовы использовать преобразование масштаба в выяснить реальный размер чего-либо на вашем плане этажа.

Для этого есть два варианта:

1. Используя простую линейку и немного посчитав.
2. Использование архитектурного масштаба

Преобразование масштаба

Давайте сделаем несколько примеров преобразования масштаба.

Масштаб для планов этажей, пример преобразования в дюймовую систему…

Допустим, мы смотрим на план этажа, и масштаб равен 1: 48 .

Измеряем длину и ширину жилого помещения открытой планировки на плане этажа.

• Длина в плане = 9 и 1/8 дюйма или 9,125 дюйма
• Ширина в плане = 3 и 1/8 дюйма или 3,125 дюйма

• Реальная длина = (3,125 x 48 ) = 150 дюймов или 12 футов 6 дюймов
• Ширина реального размера = (9,125 x 48 ) = 438 дюймов или 36 футов 6 дюймов мы смотрим на план этажа в масштабе 1:50.

  Измеряем длину и ширину спальни на плане этажа.

  Длина и ширина в плане (квадратная комната) = 6,8 см

  Реальные размеры: длина и ширина = (6,8 x 50) = 340 см или 3,4 м

  Убедитесь, что преобразование масштаба имеет смысл.

  После того, как вы сделали расчет преобразования масштаба, просто подумайте, чтобы убедиться, что оно имеет смысл. Является ли ваш ответ примерно таким, каким вы его ожидали?

  Использование архитектурного масштаба

  Давайте посмотрим, как измерить план этажа с помощью архитектурного масштаба.
