Прокладка кабеля в гипсокартоне: проводка под гипсокартоном, последовательность монтажа электропроводки

Прокладка кабеля внутри полых стен (под гипсокартоном)

Сегодня в новых и реконструируемых зданиях повсеместно применяются конструкции в виде каркаса из специальных металлических профилей (реже — из деревянного бруса), на которых с одной стороны (если это отделочная стеновая панель) или с обеих сторон (если это перегородка) закреплены листы гипсокартона (сухой штукатурки). Из-за их хрупкости монтаж проводки по поверхности, заготовка отверстий и скрытая прокладка кабеля в полостях требуют повышенной аккуратности.

Применение традиционного инструмента (стамески, дрели) может привести к появлению трещин и нарушению заделки краев панелей. Специальный же инструмент позволяет даже после окончания ремонта быстро и аккуратно смонтировать скрытую проводку через небольшие отверстия и установить для нее терминальные блоки.

Самая простая задача — изготовление в гипсокартоне монтажных и установочных отверстий. Круглые отверстия малого диаметра выполняются сверлом по дереву, а более крупные — кольцевой фрезой. В большинстве случаев этого достаточно для прокладки кабеля, защитных рукавов и установки розеток под скрытую проводку.

Если же отверстие имеет сложную форму, то его проще изготовить с помощью маленькой ручной ножовки или ручного перфоратора. Такая ножовка имеет острый кончик, который позволяет, не применяя сверление, аккуратно подготовить стартовое отверстие, а затем выпилить по контуру нужную конфигурацию. Соответственно ручной перфоратор позволяет резать металл, пластик и любой другой твердый материал «по месту», не изгибая и не деформируя поверхность толщиной до 1.5 мм.

Не стоит забывать о том, что изготовление любого отверстия необходимо начинать с проверки места на наличие элементов каркаса или линий электропроводки. Используемый для этого недорогой прибор — детектор неоднородностей — должен стать «лучшим другом» монтажника. Он позволяет определить тип неоднородности (проводка, металл, дерево), находящейся за гипсокартоном или другим листовым непроводящим материалом, а также ее месторасположение и размер.

Заготовка кабельных трасс в элементах каркаса до установки листов гипсокартона — тоже не очень сложная операция. Каналы в каркасах для прокладки закладных труб кабельной канализации или жестких рукавов внутри перегородок изготавливаются с помощью специальных длинных (до 1 м) сверл большого диаметра (до 13 мм). Для выполнения отверстий сложной формы (например, изогнутых по продольной оси) требуется фреза. Конструкция таких сверл и фрез учитывает возможность попадания металла (гвоздей, шурупов и т. п.) на рабочие кромки. Особые, «хитрые», сверла позволяют расширить отверстие в деревянном каркасе, не извлекая проложенную через него проводку.

Гораздо сложнее обстоит дело с монтажом кабелей в эксплуатируемых помещениях или там, где ремонт не закончен, но стены полностью смонтированы. Выбор инструмента для выполнения скрытой проводки внутри полых стен зависит от направления трассы (горизонтальное или вертикальное), расположения и материала каркаса, наличия и типа звуко/теплоизолирующего заполнения полостей. При выполнении работ приходится направлять кабель в нужную сторону, определять месторасположениe каркаса, сверлить отверстия в каркасе внутри стен и т. п. Полный набор, применение которого гарантирует прокладку кабеля в любой ситуации, состоит из длинной мелкой металлической цепочки, магнитного ловителя на гибкой штанге, стеклопластиковых прутков с набором сменных наконечников (магнитный ловитель, магнитный наконечник-индикатор с короткой цепочкой, Z-образный и V-образный крючки), комплекта гибких сверл с направляющей, компаса и детектора неоднородностей. Имея такой набор, монтажник легко освоит ряд приемов, позволяющих «путешествовать» внутри стен в любом направлении, не повреждая их.

Крючки применяются для вталкивания (Z-образный) или втягивания (V-образный) проводов. Если на провода уже установлены разъемы, то их предварительно защищают с помощью плотного кабельного чулка подходящего размера.

Металлическая цепочка вместе с магнитным ловителем или проволочным крючком применяется для заготовки вертикальных каналов внутри полых стен от верхнего отверстия к нижнему (наилучшие результаты достигаются при использовании цепочки со звеньями в виде шариков). Если каркас не имеет горизонтальных элементов и полости стены не заполнены, то спустить кабель вниз от потолка до уровня розетки не составляет труда. Для этого достаточно просверлить входное отверстие вверху строго над установочным отверстием для розетки, спустить сверху металлическую цепочку и захватить ее магнитным ловителем или крючком через нижнее отверстие. Затем кабель или УЗК с гибким прутком втягивается с помощью этой цепочки.

Если верхнее и нижнее отверстия должны находиться по разные стороны стены, но на одной вертикали, то операция выполняется в два приема. Сначала сверлится верхнее отверстие, и в него спускается на нужную высоту УЗК с магнитным индикатором и цепочкой. Затем с другой стороны с помощью компаса определяется местоположение магнитного индикатора, после чего размечается и изготавливается нижнее отверстие. Нужно отметить, что компас может реагировать и на другие металлические элементы внутри стен (крепеж, каркас и т. п.). Отличить магнитный индикатор легко, так как он имеет два полюса, расположение которых известно — стрелка компаса будет изменять свои показания при его перемещениях вдоль индикатора.

Разметку отверстий, выполненную на одной стороне стены из гипсокартона, можно перенести, воспользовавшись каленой стальной проволокой диаметром около 1 мм. Ровный кусок проволоки нужной длины можно зажать в патрон электродрели и просверлить стену насквозь. Получившееся отверстие настолько мало, что декоративное покрытие не будет испорчено.

Заготовить канал между отверстиями, расположенными на существенном расстоянии друг от друга по горизонтали, можно с помощью УЗК с короткой цепочкой в качестве наконечника. УЗК вводится в нужном направлении через одно из отверстий и подхватывается магнитным ловителем через другое.

Если же полости стены заполнены, то стеклопластиковый пруток с короткой цепочкой — тот единственный инструмент, с помощью которого можно осуществить заготовку канала. Он сочетает в себе достоинства жесткого УЗК (его можно направлять в нужную сторону и проталкивать со значительным усилием в небольшое пространство между заполняющей полость стены звуко/теплоизоляционным материалом или сквозь него) и металлической цепочки, которая легко подхватывается магнитным ловителем. Положение цепочки можно легко определить, если использовать наконечник с магнитным индикатором.

Поскольку сопротивление материала-заполнителя не позволит обеспечить высокую точность позиционирования УЗК, канал лучше заготавливать сверху вниз вдоль элемента каркаса или снизу вверх вдоль плоскости стеновой панели. В первом случае позиционирование обеспечивается за счет элемента каркаса. Во втором — верхнее отверстие за подвесным потолком выполняется в том месте, где с помощью компаса будет обнаружено положение магнитного индикатора.

Стоит отметить, что аналогичные приемы используются при вертикальном прохождении пустотелых (деревянных) перекрытий.

Если трасса кабеля должна пересечь ребра каркаса, единственно возможный способ для выполнения работы — направленное сверление с помощью гибкого сверла. Сверло вводится в стартовое отверстие (15-20 мм) и направляется в нужную сторону с помощью специального приспособления. Обычно отверстия выполняются от места установки терминального блока до другого блока, распределительной коробки или плинтуса. По окончании сверления укладываемый кабель или рукав закрепляется с помощью кабельного чулка за отверстие в появившемся на другой стороне стены наконечнике сверла и втаскивается в обратную сторону. Такая технология дает возможность осуществлять заготовку каналов в любом направлении. Следует только помнить, что при сверлении любого каркаса остаются заусенцы, и кабель следует укладывать в защитном рукаве.

Некоторые виды гибких сверл могут использоваться не только для работы по конструкциям с деревянным и/или металлическим каркасом, но даже и в бетонных и кирпичных стенах. Так как в последних случаях величина трения хвостовика сверла в отверстии достаточно велика, его защищают специальным антиабразивным чулком. Диаметр заготавливаемого с помощью гибких сверл канала может достигать 25 мм, а длина — до 2 м (до 4 м в случае применения удлинителя).

Монтаж скрытой проводки между электротехническим коробом-плинтусом и встроенными розетками или выключателями, а также подключение установленных над плинтусом розеток невозможны без изготовления отверстий во внутреннее пространство перегородки через нижний опорный элемент ее каркаса. Особое гибкое сверло с оправкой позволяет выполнить эту операцию быстро даже без удаления плинтуса. Затем в отверстие вводится пруток с короткой цепочкой, которая поднимается до уровня розетки, после чего извлекается магнитным ловителем.

Посмотреть:

• Цены на УЗК
• Цены на кабельные тестеры (LAN тестеры)
• Цены на сетевые тестеры
• Цены на тестеры для сертификации СКС
• Цены WiFi анализаторы

• Прокладка кабеля в кабель каналах
• Прокладка кабеля за подвесным потолком
• Прокладка кабеля под фальшполом
• Прокладка кабеля по воздуху
• Подвесные кабельные линии
• Захват кабеля
• Приспособления для прокладки кабеля
• Способы защиты кабеля при втягивании в канал
• Укладка кабеля: инструменты и приспособления

См. также:

видео прокладки и штробления стен

Концепция капитального ремонта комнат подразумевает полную замену всех элементов. Проводка под гипсокартоном не является исключением, ведь от этих коммуникаций будет зависеть работоспособность и удобное использование всех электроприборов, которых на сегодня в квартирах и домах подавляющее большинство. Однако следует учитывать некоторые нюансы прокладки линий электрообеспечения, ведь их нужно как-то фиксировать, устроить выводы под розетки и защиту от механических и прочих нежелательных воздействий.

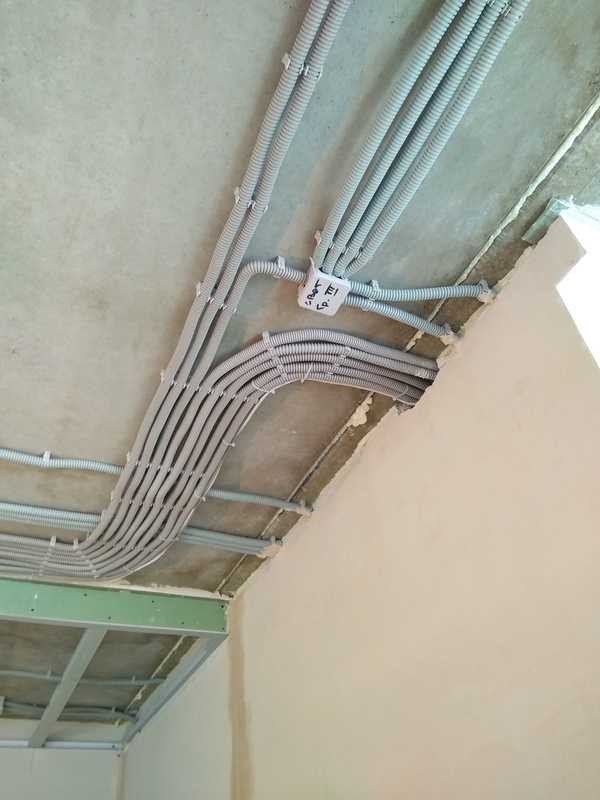

Пример прокладки проводки под листами гипсокартонаСхема прокладки проводки под листами гипсокартона

Прокладка проводки перед крепление листов гипсокартона на стену

Вернуться к оглавлению

Полное содержание материала

• 1 Особенности прокладки проводов под гипсокартоном
• 2 Защита для проводки
• 3 Прокладка и крепеж проводки
• 4 Монтаж проводки под гипсокартоном
• 5 Монтаж проводки на стену
• 6 Подборка фото с проложенной проводкой под гипсокартонными листами

Особенности прокладки проводов под гипсокартоном

Монтаж проводки под гипсокартоном можно охарактеризовать тремя вопросами и ответами на них:

1. Как защитить проводку?
2. Где проложить кабель под гипсокартоном?
3. Как закрепить провод?

Вернуться к оглавлению

Защита для проводки

Современный электрический провод изготавливается в основном из меди и заключен в изолирующую оболочку. Однако специфика гипсокартонной отделки в наличии металлического каркаса и множества точек крепления, состоящих из острых саморезов для профиля. Чтобы не повредить изолирующий слой провода его нужно обязательно заключить в защитную гофрированную оболочку.

Пример защиты кабеля гофрированной оболочкой

Такая гибкая трубка не помешает монтажу линий, позволит защитить кабель от механических повреждений и, как следствие, короткого замыкания от контакта с металлическими элементами каркаса.

Дополнительно этот гофрированный канал усилит гидроизоляцию провода, что немаловажно в таких помещениях, как кухня, ванная или санузел, а также сделает недоступной изоляцию для мелких грызунов (особенно актуально в частном домовладении!). Как вариант защиты провода можно еще использовать ПВХ трубы или специальные пластиковые кабели-каналы. Однако такие элементы менее удобны в монтаже, и их особенно нелегко проложить в труднодоступных местах.

Вернуться к оглавлению

Прокладка и крепеж проводки

Способы прокладки линий электрического обеспечения подбираются зависимо от способа монтажа гипсокартонной отделки: с каркасом или без каркаса.

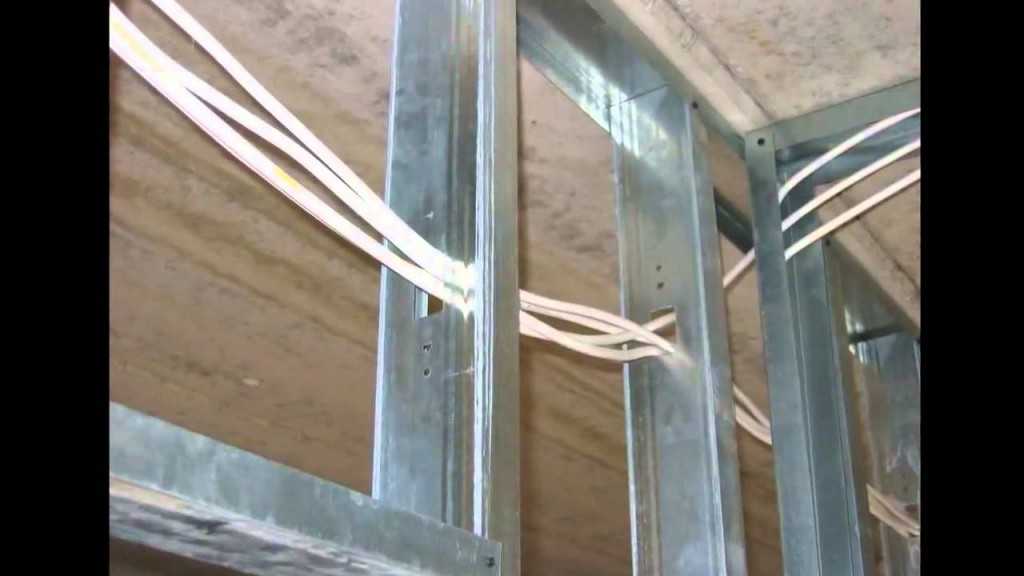

Пример крепления проводки на каркас из профилей

Проведение кабелей под гипсокартоном

Бескаркасный метод обшивки используется реже, и в такой ситуации нужно предварительно подготовить места, где можно будет уложить скрытую проводку под гипсокартоном. Для этого нужно провести штробление поверхностей несущей стены и уложить кабель в них. Обязательно придется подготовить места, где будет осуществляться установка розеток и выключателей, под которые нужно штробить ямки.

Крепление кабеля к стене происходит за счет использования специальных хомутов. При каркасном способе отделки, проводку под гипсокартоном своими руками можно прокладывать по стене как в первом варианте. Или непосредственно в самом основании, используя стойки как опору для кабеля.

Пример использования стоек для крепления кабелей

монтаж розетки в стене из гипсокартона

При этом под горизонтальные линии в стоечных профилях нужно просверлить отверстия или же приобрести такие рейки с готовыми точками под проводку. Крепление в таком случае можно сделать с использованием пластиковых кабельных стяжек. Наиболее часто используется прокладка проводки по последнему варианту с каркасным основанием.

Вернуться к оглавлению

Монтаж проводки под гипсокартоном

Итак, как провести проводку под гипсокартоном с каркасом из металлического профиля?

После окончания прокладки проводки каркас обшивают и приступают к сверлению отверстий для стаканов подрозетников. В видео рассказывается о прокладке проводки под гипсокартоном.

Вернуться к оглавлению

Монтаж проводки на стену

Этот способ используют, если гипсокартон монтируется без каркаса, на гипсовый монтажный клей. Так как пространство под его поверхностью будет ограниченным, линии проводов и розетки нужно «утопить» в стену, для чего перед обшивкой готовят штробы под проводку.

Штробление — это изготовление углублений в виде траншей, которые вырезают на поверхности. Сделать их можно с использованием ручного инструмента (зубило, стамеска, молоток), используя болгарку и зубило, перфоратор или штроборез.

Как и в каркасном способе для удобной работы лучше перенести всю схему на стены и потолок, после чего начинать штробить поверхности. Если придется работать с бетоном, кирпичом или пенобетоном, то лучше изначально сделать продольные разрезы. По ним потом можно проводить штробление.

Изготовление отверстий для розеток

По разметке нужно штробить линии под проводку, при этом в местах монтирования розеток, распределителей и выключателей готовят соответствующие углубления. В деревянном доме штробление лучше делать стамеской.
Проштробив линии, нужно установить распределительные коробки, от которых по линиям прокладывают кабель в гофрированной трубе и закрепить его пластиковыми клипсами.

Проложив провода, приступают к монтажу гипсокартона. Не стоит забывать о расположении кабеля, чтобы при дополнительном прикручивании гипсокартона саморезами не попасть по электропроводке. После того как гипсокартон уложен, в местах расположения розеток и выключателей сверлят отверстия и устанавливают подрозетники, выводя проводку под дальнейшее подключение оборудования.

Отверстия в гипсокартоне под подрозетники

Подключение питания в доме желательно провести до окончательной отделки, чтобы в случае неполадок можно было не разрушать чистовое покрытие, демонтировав лист обшивки и с легкостью найти проводку с дефектом или браком в прокладке.

Вернуться к оглавлению

Подборка фото с проложенной проводкой под гипсокартонными листами

Как проложить электрические провода в готовой стене

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.05.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Добавление или расширение электрической цепи — это работа, которая кажется пугающей для многих домашних мастеров, но на самом деле подключение проводов довольно просто, если у вас есть базовое понимание электрических работ. Проведение проводов через готовые стены является сложной задачей. Проложить кабели по недостроенным подвалам или чердакам достаточно просто, а вот проложить их внутри готовых стен — совсем другое дело.

Во время крупных проектов реконструкции вы можете проложить провода там, где они вам нужны, сняв гипсокартон и пропустив кабели через шпильки и потолочные полости. В других ситуациях удалять гипсокартон нецелесообразно и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если есть возможность.

Но можно добавлять или расширять цепи в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Существует несколько способов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Предполагает ли это простое расширение цепи от существующей розетки до новой розетки? Вы запускаете совершенно новый канал от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный проводки с ручкой и трубкой, новым кабелем NM? Подход, который выберет электрик, будет зависеть от объема работы, но все работы по модернизации электропроводки используют аналогичные методы.

В примере, описанном здесь, мы прокладываем простую петлю провода от одного нового места настенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проложена петлей от одной коробки вниз или вверх в подвал, подполье или чердак, а затем через балки пола, прежде чем войти в полость стойки, где находится следующая коробка.

Забавный факт

Существует третий вариант проводки. Он включает в себя прокладку поверхностной проводки (например, продуктов Wiremold) по поверхностям стен, но это может выглядеть непрофессионально — и в некоторых областях это может быть запрещено электротехническими нормами.

Рассмотреть проблемы с кодом

Не забудьте проконсультироваться с вашими местными нормами относительно требований к прокладке кабеля. Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо прокладывать через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми настенными коробками процесс может включать прокладку его через отверстия, просверленные в балках перекрытия, чтобы добраться до полости стойки.

Кроме того, убедитесь, что сечение провода соответствует силе тока в цепи. Для стандартных ответвленных цепей на 120 В используется провод 12-го калибра для 20-амперных цепей и 14-го калибра для 15-амперных цепей. Существуют также новые требования к кодам защиты от дугового замыкания: при расширении цепи, если последняя версия Национального электротехнического кодекса требует защиты от дугового замыкания, вы должны установить указанную защиту в соответствии с требованиями правил.

Прежде чем начать

Добавляя или заменяя проводку в готовых стенах, большинство электриков попытаются проложить горизонтальную часть кабеля по незавершенному чердаку, подвалу или подполью, проводя кабель вниз или вверх через полость стены, через пол или потолочные балки. , а затем вертикально через другую полость стойки к следующему отверстию коробки в стене. Для горизонтальной части кабельной трассы это может включать сверление отверстий в балках, через которые будет проходить кабель.

Это сильно отличается от того, как проводка дома подключается во время нового строительства, когда горизонтальные кабельные трассы прокладываются непосредственно через шпильки от одного места выхода к другому до того, как будут установлены поверхности стен. Но когда вы прокладываете провода в существующей конструкции, петлевой метод предотвращает дорогостоящий и трудоемкий процесс вскрытия стен и их латания после прокладки проводов.

Например, при расширении цепи электрик может проложить кабель вертикально от существующей распределительной коробки вверх на чердак или вниз в подвал, через балки к месту непосредственно над или под новым расположением коробки, а затем в эту стену. полость к новому отверстию электрической коробки. Для домашнего мастера, выполняющего эту работу, самое сложное — найти способ пробить стеновые пластины в верхней или нижней части стены, чтобы провести кабель в подвал или чердак.

Если задача заключается в простом расширении цепи, например, при добавлении дополнительной розетки в комнате, некоторые электрики удаляют молдинг плинтуса, делают надрезы в гипсокартоне в области, скрытой плинтусом, а затем сверлят отверстия для доступа через шпильки, чтобы уловить кабель. от места к месту. Это довольно простой способ прокладки кабелей от одной коробки к другой. Когда плинтусы будут переустановлены, дыры будут закрыты — заделывать их не нужно.

Нужна дополнительная помощь? Поговорите с электриком рядом с вами

Наши партнеры могут помочь вам сравнить расценки лучших специалистов рядом с вами

Получить расценки

Раскрытие информации рекламодателем

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Искатель шипов
• Карандаш
• Пила для гипсокартона или электролобзик
• Проволочная вешалка
• Дрель с гибким валом и 1-дюймовой лопатой или сверлом
• Электромонтажная рыбная лента
• Кабельный рыхлитель
• Инструмент для зачистки проводов

Материалы

• Кабель НМ
• Электроизоляционная лента
• Электрический ящик старой работы

Ель / Кевин Норрис

1. Вырезанные отверстия для коробок

   Спланировав кабельные трассы и расположение коробок, вырежьте отверстия для электрических коробок в гипсокартоне.

   Начните с отметки желаемого места для коробки на стенах. При их установке в готовые стены электрические коробки должны располагаться между шпильками. Для этого вы должны найти расположение стоек в стене с помощью искателя стоек. Как только шпильки будут расположены, наметьте положение старых электрических коробок на стене. Убедитесь, что положение новых настенных коробок соответствует расположению других розеток в вашем доме. Розетки, например, обычно находятся на высоте от 12 до 18 дюймов над полом.

   Вырежьте отверстия для коробок по контуру с помощью пилы для гипсокартона или электролобзика. Важно убедиться, что вы не разрезаете существующие электрические провода, водопроводные трубы или другие механизмы, поэтому будьте осторожны, когда начинаете резать, чтобы проверить, что находится внутри стен. Вырез должен точно соответствовать контуру электрической коробки.

   Ель / Кевин Норрис

2. Просверлите отверстия в настенной пластине

   После того, как в стене будут вырезаны отверстия под коробки, вам нужно будет просверлить отверстия для доступа в стеновой пластине в нижней или верхней части полости стойки. Эти отверстия будут использоваться для протягивания кабеля вниз в подвал или подполье или вверх на чердак, чтобы провести кабель от коробки к коробке.

   Предупреждение

   Если чердак является вашим единственным местом для прокладки кабеля, вам может понадобиться вырезать еще одно маленькое отверстие в поверхности стены, высоко в стене, чтобы получить доступ для сверления через верхнюю пластину стены. Это отверстие можно залатать, как только работа с проводкой будет завершена. На середине стены также могут быть противопожарные блоки, и в этом случае вам нужно будет вырезать небольшое отверстие, идущее выше и ниже блока, чтобы просверлить его и пропустить новый провод через блок.

   Вставьте сверло-лопату или сверло в гибкий удлинитель сверла, установленный в дрели, затем вставьте сверло через отверстие в стене и отцентрируйте удлинитель в полости стойки, чтобы сверло плотно прижалось к стенной пластине. Приложите сильное давление, когда вы просверлите пластину в подвале, подвале или чердаке. Сверлите медленно, помня о том, что в полости балки, в которой вы сверлите, могут быть газопроводы, водопроводные трубы, электрические линии или другие опасности. Немедленно остановитесь, когда почувствуете, что сверло проникает в стенную пластину.

   Если у вас нет гибкого бурового стержня, вы можете просверлить отверстия в стеновой плите с помощью прямой лопаты или сверла при бурении на чердаке или в подвале. Однако вам нужно будет тщательно измерить, так как настенная пластина может быть не видна через обшивку на полу или потолке.

   Ель / Кевин Норрис

3. Найдите просверленное отверстие

   Хотя это редко является проблемой в доступном подвале или чердаке, если ваш дом построен над подвалом или имеет низкий узкий чердак, может быть трудно найти отверстие, которое вы просверлили в настенной пластине.

   Начните с того, что вставьте длинную проволоку в отверстие, которое вы только что просверлили (хорошо подойдет разобранная проволочная вешалка). Войдите на чердак или в подполье и найдите провод, проходящий через просверленное отверстие.

   Ель / Кевин Норрис

4. Проденьте рыбную ленту

   Когда вы найдете отверстие в настенной пластине, отсоедините провод, размотайте конец монтажной ленты и вставьте его в просверленное отверстие в настенной пластине. Выдвиньте лезвие рыболовной ленты, пока оно не будет видно в отверстии настенной коробки — в идеале вы хотите, чтобы конец рыболовной ленты выходил через отверстие, которое вы прорезали в гипсокартоне.

   Этот и последующие шаги будут проще всего, если у вас есть помощник на другом конце, чтобы извлечь рыбную ленту через отверстие в стене, когда она проходит в полость стены. Короткий отрезок проволоки для вешалок иногда может облегчить зацепление рыболовной ленты и извлечение ее через отверстие в стене.

   Ель / Кевин Норрис

5. Прикрепите кабель к рыболовной ленте

   После того, как лезвие рыболовной ленты будет извлечено через отверстие в стене, размотайте достаточное количество кабеля NM, чтобы завершить запланированную прокладку кабеля. Не забудьте оставить около 2 футов лишнего кабеля на каждом конце. Растяните кабель и раскрутите его.

   Зачистите примерно 6 дюймов внешней оболочки с одного конца кабеля, затем проденьте токопроводящие провода и оголенный медный заземляющий провод через петлю на конце лезвия рыболовной ленты. Согните провода и оберните несколько петель изоленты вокруг проводов и конца рыбьей ленты. Цель состоит в том, чтобы иметь гладкую головку, которая легко скользит через отверстие в настенной пластине, не зацепляясь.

   Ель / Кевин Норрис

6. Рыбалка на тросе

   Находясь на чердаке или в подвале, постепенно тяните за рыболовную ленту, пока помощник протягивает кабель в отверстие в стене. Может потребоваться некоторая аккуратность, поскольку кончик лезвия для ловли ленты проходит через просверленное отверстие в настенной пластине. Будьте осторожны, протягивая кабель через отверстие, так как важно не порвать оболочку кабеля. Это помогает тянуть с короткими интервалами в 2–3 фута, чтобы кабель тянулся в то же время, когда ваш помощник подает питание с другого конца.

   Совет

   При протягивании кабеля к месту выключателя вы можете столкнуться с противопожарными блоками — горизонтальными участками рамы, которые блокируют полость стойки. Это может стать очевидным только тогда, когда вы пытаетесь провести рыболовную ленту через полость. В этом случае у вас нет другого выбора, кроме как найти другой маршрут или прорезать отверстие в гипсокартоне, чтобы просверлить противопожарный блок для прокладки кабеля.

   Ель / Кевин Норрис

7. Завершить прокладку кабеля

   Проведите свободный конец троса к следующему месту впадины шпильки. Обязательно используйте утвержденные методы крепления — просверлите отверстия в балках или прикрепите кабель скобами, где это необходимо.

   Зачистите конец оболочки, прикрепите провода к рыбной ленте и зафиксируйте их скотчем. Затем протяните кабель через настенную пластину и выведите его из следующего отверстия настенной коробки. Убедитесь, что кто-то надежно держит противоположный конец кабеля, пока вы протягиваете его к следующему месту, чтобы избежать протягивания кабеля в стену, где вы не можете до него добраться.

   Вы завершили прокладку кабеля.

   Ель / Кевин Норрис

   Наконечник

   Профессиональные электрики часто используют смазку для покрытия кабеля, когда он протягивается через настенные панели. Кабельная смазка делает кабель скользким и снижает вероятность разрыва оболочки при прохождении через просверленное отверстие. Это также снижает усилие, необходимое для протягивания кабеля. Вы также можете использовать веревку и небольшой груз, чтобы ловить проволоку.

Опасно прокладывать кабели через стену?

Опасно ли прокладывать кабели через стену? Если коротко, то, наверное, нет. Это действительно зависит от нескольких разных вещей, чтобы определить, опасно это или нет.

И в зависимости от того, как кабели проходят через стену, это также может нарушать правила NEC (национальные электротехнические правила). В этой статье я не буду слишком глубоко погружаться в NEC. Моя основная задача — обеспечить эффективную и безопасную прокладку кабелей по всему дому.

Я также не буду подробно описывать, как подключить весь дом, это предназначено исключительно для тех, кто хочет добавить аудио, видео или другое оборудование в свой уже построенный дом. Я проложил тысячи различных кабелей по домам и предприятиям клиентов, и вот некоторые из методов и идей, которые я использую при этом.

Эффективная и безопасная прокладка кабелей через стену

Есть несколько важных моментов, о которых следует помнить, если вы хотите безопасно проложить кабели через стену. Вы можете просто пойти на это! Вырежьте два отверстия в стене и протяните между ними провод.

Но давай, давайте будем умнее в том, что мы делаем! Мы больше не пещерные люди, мы в 21 веке, так что давайте будем умнее и составим четкий план, прежде чем что-то делать.

1. Узнайте, что находится за стеной, прежде чем прокладывать кабели.
2. Избегайте прокладки силовых кабелей внутри стен!
3. Избегайте прокладки кабелей рядом с линиями электропередач.
4. Вы можете прокладывать низковольтные и другие кабели в жгутах.
5. Осмотрите кабели перед их прокладкой.

Прежде чем прокладывать кабели, узнайте, что находится за стеной

Прежде чем прорезать какие-либо дыры в вашей драгоценной стене, сначала выясните, что находится за ней. Не стучите по стене, как сумасшедший. Некоторые люди могут предложить этот метод, но он довольно противоречив, если у вас нет натренированного слуха.

Приобретите себе приличный искатель шипов (на Amazon), он пригодится для безопасной прокладки кабелей, а также для будущих проектов. Если вам нужен действительно хороший искатель шипов, обратите внимание на ProSensor 710 (на Amazon). Я использовал его, когда делал аудио/видео инсталляции, и он работает очень хорошо.

Используйте искатель шпилек в том месте, где вы планируете прокладывать кабели. Обратите внимание на расстояние между шпильками и любые другие необычные показания. Эти случайные показания могут быть небольшой трубой, электрическим проводом или, возможно, неправильным чтением от искателя гвоздей, в зависимости от типа стены и того, где она расположена в доме.

Есть ли какие-либо шпильки, идущие горизонтально по стене? Это так называемые огнеупоры. Если есть противопожарный блок, просверлите его гибким сверлом. Это рекомендуется, если нижнее отверстие для доступа не слишком близко к земле.

Вы также можете вырезать кусок гипсокартона прямо над противопожарным блоком, просверлить в нем отверстие, проложить кабель и снова залатать отверстие. Оба метода работают очень хорошо, но резка гипсокартона определенно требует больше работы, потому что вам нужно будет загрунтовать стену, отшлифовать, а затем перекрасить участок.

Избегайте прокладки силовых кабелей внутри стен!

Я настоятельно рекомендую не прокладывать силовые кабели сквозь стены. Когда я говорю силовые кабели, я имею в виду силовые кабели для телевизоров, приемников и т. д., а не настоящие электрические провода (Romax).

На самом деле это противоречит статье 400.8 NEC (Национальный электротехнический кодекс). Не следует прокладывать силовые кабели через стену вместо постоянной проводки, т. е. проводных розеток.

Это можно сделать, но если в результате возникнет пожар, то страховая компания может найти причину не возмещать ущерб. Если вы хотите безопасно проложить кабели, и вам нужно подключить питание к телевизору или другим устройствам, но вам нужна розетка.

Затем наймите электрика, чтобы профессионально установить новую розетку. Или вы можете использовать простое устройство под названием Power Bridge (на Amazon), чтобы самостоятельно установить полупостоянную розетку (оно соответствует правилам NEC и безопасно в использовании).

Или, если вы действительно знаете, что делаете, установите настоящую розетку самостоятельно. Да, это немного больше работы, но это будет гораздо лучший способ безопасно проложить кабели, соблюдая при этом правила NEC.

Избегайте прокладки кабелей рядом с электрическими линиями

Низковольтные кабели и электрические линии не должны располагаться близко друг к другу. Это может вызвать помехи в сигналах, посылаемых на подключенную электронику.

А любой неизолированный контакт между электрическим проводом и низковольтным кабелем может привести к серьезному повреждению оборудования или даже пожару! Рекомендуется оставлять расстояние не менее 6 дюймов между электрической и низковольтной проводкой.

Однако сейчас большинство кабелей достаточно хорошо экранированы, так что дюйм или около того, вероятно, будет идеальным. Помните, что это относится и к светильникам.

Если вы прокладываете провод динамика к потолочным динамикам, убедитесь, что проводка находится на приемлемом расстоянии от осветительного прибора. Некоторые осветительные приборы создают много электромагнитных помех, что также может вызвать проблемы с низковольтными кабелями.

Вы можете безопасно прокладывать низковольтные и другие кабели в связках

При прокладке низковольтные кабели можно связать вместе. Это значительно облегчает их прохождение через стены. Пока кабели хорошо изолированы, не должно быть никаких помех между сигналами.

Убедитесь, что вы используете высококачественные кабели. Если это дешевые кабели, то в будущем вы можете столкнуться с проблемами помех и другими проблемами.

Потратьте немного больше на эти кабели, чтобы в будущем у вас не возникло проблем.

Осмотрите и проверьте свои кабели перед их прокладкой

Даже не думайте о прокладке оборванных и порванных проводов. Просто убедитесь, что кабели в хорошем состоянии, прежде чем прокладывать их через стену. Никаких порезов, надрывов и т.п. Используйте чистые, качественные кабели, и вам не о чем беспокоиться!

Также рекомендуется проверить кабели, прежде чем прокладывать их через стену, чтобы убедиться, что они действительно работают. Это даст вам уверенность в том, что после того, как вы проведете кабели через стену, вам не придется вытаскивать кабель, потому что он не работает.

Заключение

Прокладывать большинство кабелей через стену совершенно безопасно! Действительно, единственный кабель, который вы абсолютно не должны прокладывать через стену, — это стандартный силовой кабель, который подключается к розетке.
