Схема и монтаж электропроводки в деревянном доме

Содержание:

• План расположения оконечных устройств
• Правила прокладки и монтажа электропроводки
• Монтаж электропроводки в деревянном доме
• Видео монтажа электропроводки

Для составления схемы электропроводки в доме необходимо четко определить место размещения розеток, ввода питающего кабеля к распределительному щиту, место установки выключателей, автоматов и основных энергопотребителей.

План расположения оконечных устройств

Для освещения и питания техники бытового назначения достаточно воздушного отвода от линии электропередач, в случае, когда планируется использовать различные станки, электроотопление, бойлеры или насосную станцию — необходимо согласовать нагрузки с Энергосбытом. Для розеток используется кабель ВВГ 3х2,5, для освещения ВВГ 3х1.5.

Рис. 1. Пример типовой электрической проводки в деревянном доме (план расположения оконечных устройств)

Рисуем на общем плане для каждой групповой линии свою схему. Начнем с отметки на плане линии ввода в помещение, нанесем на план все розетки, светильники, выключатели, электрический звонок и кнопка к нему. Далее определим, к какой из электрических линий принадлежит то или иное электрическое устройство. Обозначим полученную информацию на своем плане. Схема проводки в деревянном доме также должна содержать информацию об устройстве заземления и молниезащиты.

Правила прокладки и монтажа электропроводки

Выяснив, к каким проводам подключены контакты ваших розеток и выключателей, обозначьте полученную вами информацию на своем плане. В результате у вас получится простейшая принципиальная схема электропроводки (рис. 2).

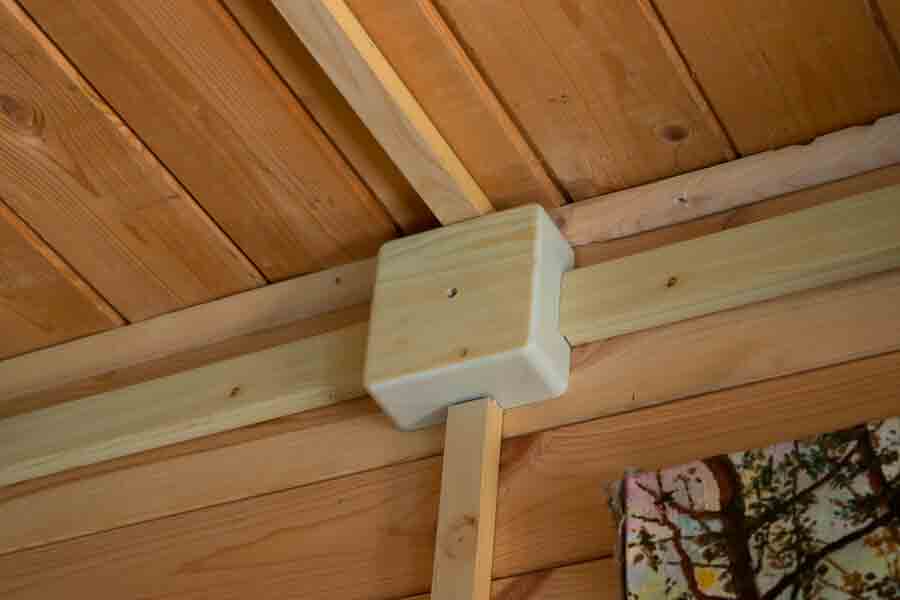

Рис. 2. Электропроводка в деревянном доме:

Правила прокладки и монтажа описаны в ПУЭ (Правила устройства электроустановок), с которыми обязательно надо ознакомиться перед началом работ. Согласно ПУЭ, он ввод электричества в деревянный дом быть выполнен при помощи провода с сечением не менее 16 квадратных миллиметров.

Для выполнения ввода в дом хорошо подходит СИП (самонесущий изолированный провод), приобретающий в настоящее время все большее распространение. Однако ПУЭ запрещают использовать алюминиевый провод для электрического ввода в деревянный дом, поэтому следует осуществить переход с алюминия на медь.

Монтаж электропроводки в деревянном доме

Такие работы согласно пункту 7 постановления правительства РФ № 938 от 12.08.1998 года «О государственном энергетическом надзоре в РФ» можно проводить только по разработанному и согласованному проекту электроснабжения, который необходимо перерабатывать в случае увеличения мощности потребителей или изменения планировки квартиры, капитального ремонта стен. Монтаж электропроводки в деревянном доме может выполняться как скрытым, так и открытым способом. Скрытую проводку прокладывают или до начала работ по заштукатуриванию стен или штробят стены после чистовой отделки, что приводит к удорожанию монтажа электропроводки. Некоторые хотят, чтобы проводка была доступна для обслуживания, и заказывают монтаж электропроводки в кабельном канале (коробе).

Такой монтаж можно осуществить после отделочных работ, но следует заранее сделать небольшую шахту для прокладки проводов между этажами. Другие не желают наблюдать короба на стенах и хотят, чтобы электропроводка была внутри них. При таком варианте монтаж электропроводки осуществляется перед обивкой стен вагонкой и устройством полов. Электропроводка в деревянном доме, должна быть надежно защищена от возгорания. Все провода при внутренней прокладке кабеля должны быть в металлической оболочке (как правило, используют металлорукав). Обратите внимание, что материалы должны быть сертифицированы.

Видео монтажа электропроводки

Читаем дальше — узнаём больше!

• Защита электрических приборов от перепадов электричества. Как правильно выбрать электросчетчик

• Светильники: виды, плюсы, минусы

• Как правильно выбрать люстру

• ЕвроЭнергоСервис надежный поставщик энергетического оборудования в Беларуси

• Управление системой освещения с помощью шинной технологии

• Основы фотовольтаики

• 2. 52
• 1
• 2
• 3
• 4
• 5

Оценка: 2.5 из 5
Голосов: 192

Ответить

пошаговая инструкция по монтажу, правила и требования к прокладке проводки в частном доме

Содержание статьи

• 1 Схема электрической проводки
• 2 Какие детали надо будет подготовить?
• 3 Электрическая проводка в доме из дерева
  • 3.1 Как прокладывать кабель и устанавливать коробки?
  • 3.2 Установка розеток и осветительных приборов
• 4 Заключение

Каждый хозяин должен знать, как монтируется электропроводка в деревянном доме своими руками, пошаговая инструкция которой не является сложной. Без электричества подобное осуществить не получится. Монтаж электрической проводки лучше доверить специалистам, однако если было принято решение выполнить данную работу, то будет необходима подробная инструкция.

Схема электрической проводки

Монтаж проводки в деревянном доме следует начинать с составления схемы. Проект можно подготовить самостоятельно, однако если нет опыта, лучше доверить выполнение данной работы специалистам. Проект будет состоять из схемы электропроводки и расчета необходимого количества материалов.

Он позволит правильно сделать проводку, при этом будут учтены все требования ГОСТа. В процессе составления схемы следует обратить внимание на такие рекомендации:

1. Точки электричества схемы должны размещаться в месте, к которому всегда есть доступ.
2. Выключатели следует размещать так, чтобы их не закрывали шкафчики, вешалки и двери. Расстояние от пола должно быть более 100 см. Выключатели должны устанавливаться на идентичной высоте.
3. Розетки нужно размещать так, чтобы все электрические приборы могли работать без удлинителя. Розетки размещаются на расстоянии 30-45 см от пола. На 6 м² должна приходиться как минимум одна розетка. Данные детали можно устанавливать на расстоянии минимум 50 см от конструкций из металла.
4. В схеме прокладки электропроводки допускаются лишь горизонтальные или вертикальные линии. Главная линия должна быть расположена на расстоянии 7-12 см от карнизных свесов и реек. Разводка кабеля может быть нижней или верхней.
5. Все провода в комнатах следует соединять исключительно в специальных коробках.

Какие детали надо будет подготовить?

Перед тем как сделать проводку в деревянном доме, следует подготовить все необходимые элементы.

Прежде всего будут нужны приспособления с изоляцией на рукоятках для защиты. Электрощиток может изготавливаться из пластмассы или металла. Если планируется выполнить электропроводку в деревянном доме, то нужно использовать металлический щиток. Закрепляется он внутри помещения. Размер конструкции будет зависеть от количества электрокабелей, которые будут прокладываться.

Далее нужно подготовить электрический кабель. Сечение рассчитывается исходя из мощности электрической энергии в доме. Открытая или скрытая электропроводка в деревянном доме своими руками выполняется с использованием медного трехжильного кабеля ВВГ. В нем должен быть шнур для заземления.

Понадобится подготовить розетки и выключатели. Выбирать данные элементы нужно исходя из личных предпочтений и дизайна частного дома. Для построек из дерева подходят элементы с контактными группами из бронзы и латуни. Детали могут быть накладными или встроенными. Выбирать надо исходя из того, что будет выполняться — скрытая проводка в деревянном доме или открытая.

Внутренняя проводка в срубе не может быть выполнена, поэтому нужно приобрести плинтусы с каналами для кабеля. Чтобы была сделана открытая проводка, необходимы специальные коробки, зажимы с изоляцией, ваги и изолента.

Электрический счетчик рекомендуется выбирать с классом точности минимум 2,0. Для собственного частного дома рекомендуется выбирать двухтарифный счетчик.

Список элементов, которые надо будет подготовить:

• шуруповерт;
• щиток;
• электрокабель;
• коробки;
• изолента;
• счетчик;
• самонарезающие винты;
• лента из алюминия;
• клипсы;
• гофра.

Монтаж электропроводки в деревянном доме своими руками можно выполнять исключительно после того, как будут подготовлены все элементы.

Электрическая проводка в доме из дерева

Говоря о том, как провести проводку в деревянном доме, стоит знать, что процесс прокладки электропроводки состоит из таких этапов:

1. Прежде всего выполняется прокладка электрокабеля.
2. Далее монтируются распределительные коробки.
3. На следующем этапе устанавливаются розетки.
4. После этого монтируются выключатели.
5. Затем выполняется монтаж осветительных приборов.
6. Выполняется установка электрического щитка.
7. В конце устанавливается контур заземления.

Как прокладывать кабель и устанавливать коробки?

Говоря о том, как проложить кабель правильно, стоит знать, что проводка электрокабеля выполняется в кабельных каналах плинтуса. Есть другой метод — установка на бочонки из керамики, однако удобнее всего укладывать электрокабель в плинтус.

С внешней стороны кабельные каналы не монтируются, в данном случае прокладка кабеля осуществляется в трубках из меди.

В случае внутреннего монтажа электропроводки кабель надо будет разрезать на отрезки. После укладки кабеля замки закрывать на данном этапе не нужно.

В местах, где от электрокабеля разветвления питания уходят к выключателям, осветительным приборам и розеткам, понадобится установить коробки. Внутри короба элементы можно зафиксировать следующим образом:

1. Использование СИЗ. В данном случае кабель надо будет зачистить на 3 см, скрутить, установить на СИЗ и закрутить. Концы электрокабеля надо уложить в коробе так, чтобы они не контактировали между собой.
2. Скрепление вагами. Понадобится подготовить ваги с необходимым количеством углублений для шнуров. Говоря о том, как правильно проложить кабель, стоит знать, что нужно лишь зачистить провод на 12 мм, после чего вставить в углубления до щелчка. Концы нужно развести и закрепить так, чтобы они не контактировали между собой.
3. Бюджетным вариантом является соединение проводов с помощью скрутки и изоленты. Провода следует зачистить и скрутить между собой, после чего закрыть изолентой все оголенное основание. Провода укладываются в коробе так, чтобы они не соприкасались.

Установка розеток и осветительных приборов

Розетки в здании из дерева нужно крепить прямо к стенкам. Под розетки надо будет уложить материал для изоляции. В данном случае можно использовать асбест или алюминий. Розетки фиксируются крепко, чтобы они не двигались.

В процессе монтажа электрокабеля с несколькими проводами в розетки нужно подключать все.

Провода желтого и зеленого цвета надо зажать в контакт заземления, остальные зажимаются в контакт питания.

Выключатели монтируются по тому же методу, что и розетки. Светильники должны размещаться как внутри деревянного дома, так и снаружи. Для внутреннего освещения в большинстве случаев используются:

• встроенные осветительные устройства;
• накладные приспособления;
• уличные конструкции.

Любой светильник можно подключить с помощью проводов желтого и зеленого цвета. На конструкции прибора есть контакты для подобного соединения.

Заключение

От правильности установки щитка зависит работоспособность всей конструкции.

В щитке устанавливаются такие элементы:

• счетчик;
• шина заземления;
• автоматы отключения;
• нулевая шина;
• фаза и ноль, которые подсоединяются к автомату.

Автомат устанавливается с учетом лимита электрической энергии. Он указывается в договоре между энергетическим предприятием и пользователем. Автоматы устанавливаются согласно используемой мощности.

В постройке из дерева обязательно следует сделать заземление. Для этого надо отступить от угла здания и вырыть канавку длиной 3 м. Рекомендуемая глубина канавки — 0,5 м. В крайней точке ямы понадобится вбить 3 прутка из металла. С помощью проволоки из металла понадобится соединить элементы между собой. Далее провод нужно провести на стенку здания и приварить болт диаметром 8 мм. С помощью гайки нужно прикрепить к проводу РЕ кабель. Если планируется устанавливать систему для отвода грома, то ее тоже нужно закрепить на данной конструкции. В конце канаву нужно засыпать слоем песка. Сверху понадобится уложить слой почвы.

Говоря о том, как правильно провести проводку в деревянном доме, стоит знать, что сделать это несложно. Особое внимание нужно уделить изоляции всех элементов системы, так как от этого будет зависеть безопасность жильцов частного дома. Также важно учесть все требования ГОСТа.

Отзывы и комментарии к статье

Как скрыть телевизионные провода за беспроводной стеной

Хотя наша недавно законченная бонусная комната наверху никогда не предназначалась для использования в качестве отдельной «медиа-комнаты» или «театральной комнаты», мы всегда знали, что она станет отличным местом для особых семейных вечеров кино. Но добавляя телевизор, мы не хотели создавать Cordfest 2016 и всегда хотели попробовать повесить телевизор на стену. Поэтому мы решили разбить 4 шага, которые мы предприняли, чтобы повесить телевизор, убрать все видимые шнуры и спрятать кабельную коробку.

В целом эти четыре шага обошлись нам менее чем в 75 долларов США, и ни один из них не занял больше часа (на пару потребовалось всего несколько минут). Это были:

1. Крепление телевизора к стене (мы использовали монтажное оборудование за 18 долларов от Amazon)
2. Установка встроенной системы шнура (мы использовали этот универсальный набор для самостоятельной сборки за 40 долларов США от Home Depot)
3. Подъем удлинителя с пола (у нас уже был один, так что этот шаг был бесплатным)
4. Добавление инфракрасного приемника (мы использовали этот ИК-приемник за 14 долларов США от Amazon)

Но прежде чем мы смогли побеспокоиться о том, чтобы спрятать телевизионные провода, нам нужно было кое-что отметить в нашем списке. Как и покупка самого телевизора. Итак, давайте вернемся на секунду…

На самом деле в этой комнате была только одна стена, которая имела смысл для телевизора, поскольку это была практически единственная стена без окон и с наклонным потолком в пространстве (она находится напротив встроенных модулей, которые мы разделили в прошлом месяце). Кроме того, как мы узнали постфактум, приятно, что он обращен в сторону от двери комнаты, потому что его не слышно в коридоре.

Телевизор был куплен задолго до того, как комната была закончена. Еще во время праздников мы выиграли купон Target на 20% скидку на один товар в магазине (и там не было написано «кроме электроники» — ура!). Мы выбрали этот 50-дюймовый телевизор Vizio, так как нам понравился наш Vizio внизу, и этот телевизор также получил хорошие отзывы. Три ура за простой процесс выбора.

Убрав эту важную деталь, мы продолжили тему «ну, если нам так нравится наша установка внизу…» и наткнулись на этот 9комод середины века с выдвижным ящиком на Craigslist за 120 долларов. Продано паре с вещью для комодов, ставших медиа-шкафами!

Сначала мы надеялись покрасить его морилкой, как тот, что у нас внизу, но когда мы увидели его вживую, то поняли, что это не самый мудрый план. У нас не было проблем со шлифованием окрашенных деталей, но гигантские овальные участки замазки для дерева за каждой из 6 внешних ручек никогда не собирались хорошо сочетаться (такие большие части замазки для дерева просто не впитывают пятна так, как дерево). Кроме того, средние ящики имели заметно другую текстуру дерева, так что все знаки указывали на 9.0039 просто покрась чертову штуку .

К счастью, от всей этой шлифовки у нас немного закружилась голова, и вскоре эти вкладыши в ящики заставили нас передавать Вилли Вонка, говоря «снозберри на вкус как снозберри», и смеяться так, как могут только родители, которые смотрели этот фильм 10 000 раз.

После того, как вся пыль от шлифовки была очищена, мы нанесли слой тонированной грунтовки (остатки от покраски нашей гостевой комнаты), а затем покрасили ее Folkstone Sherwin-Williams. Если бы мы не могли его окрасить, по крайней мере, мы могли бы придать ему глубокий насыщенный цвет, верно? Здесь он ожидает нанесения второго слоя краски, пока его проверяет член нашей домашней службы контроля качества.

А вот и после второго слоя. Вы можете видеть, что в какой-то момент у нас был наш старый коврик для спальни, но он был слишком маленьким, поэтому мы знали, что это будет временно.

После того, как мы дали костюмеру четыре полных дня, чтобы краска высохла (ждать утомительно, но еще больше раздражает получить кучу вмятин и отметин от нехватки терпения), мы добавили оборудование (эту тягу и эту ручку от Target) и засунули туда все технологии. Красиво, нет?

Точно – нет. Нет, это некрасиво. Особенно те странные птичьи лапки, на которых стоит телевизор. Есть одна вещь, которую вы не видите, когда просматриваете его установленным в магазине. Что подводит нас к шагу 1…

1. Крепление телевизора к стене

Первым делом нужно было прикрепить телевизор к стене. Я понимаю, что это далеко не новая концепция, но на самом деле это первый раз, когда мы монтируем телевизор. И. МАЛЬЧИК. БЫЛ. I. НЕРВНАЯ. Прочитав десять миллиардов онлайн-обзоров, чтобы успокоить/усугубить мои страхи (как обычно делают онлайн-обзоры), мы решили заказать это монтажное оборудование за 18 долларов.

И, видимо, из-за всей моей нервозности я не сделал ни одной фотографии того, как мы ее устанавливаем. Но это также потому, что это было очень просто и очень прямолинейно (шокирует). На задней панели телевизора были отверстия, чтобы вкрутить в него два монтажных кронштейна, что делало эту часть легкой задачей. А затем вы просто привинчиваете заднюю панель к паре настенных шпилек, чтобы убедиться, что она очень надежна. Телевизор оказался на удивление легким, поэтому его было легко поднять на кронштейн и зафиксировать на месте. Неудивительно, что так много людей сделали это, не раздавив себя и не разбив совершенно новую трубку для груди.

2.

 Установка встроенной шнуровой системы

Следующей проблемой, очевидно, были шнур питания и кабель HDMI, торчащие из-за него (мы доберемся до ситуации под комодом в шаге №3). Итак, мы шли по проходу аудио/видео в Home Depot (вероятно, мы были в этом отделе только 3 раза за наши 5 793 023 поездки) и наткнулись на этот высоко оцененный шнур питания и кабель для установки в стену за 40 долларов.

По сути, вам нужно просверлить два отверстия — одно за телевизором, другое за медиа-консолью — и проложить узкую пластиковую трубку за гипсокартоном, по сути создав туннель для прохождения всех ваших проводов. Ниже я использовал грубый фотошоп, чтобы показать примерные места установки, чтобы вы могли притвориться, будто у вас рентгеновское зрение.

В комплект входит даже насадка для сверла, чтобы вы могли убедиться, что ваши отверстия идеального размера. Мы выбрали место прямо внутри монтажной пластины, чтобы просверлить наше первое отверстие, чтобы быть уверенными, что телевизор скроет его. Затем мы просверлили еще одно отверстие примерно в 3 футах под ним, позади медиаконсоли.

Все это описано в инструкции, но прежде чем вы начнете вставлять трубы в стену, вы должны отрезать их до нужной длины. К счастью, пластик легко режется канцелярским ножом.

Самым сложным было протолкнуть трубу через стену, так как мне пришлось отодвинуть немного изоляции, чтобы она прошла плавно. Я рекомендую прорезать отверстие рядом со шпилькой (но, очевидно, не прямо над ней), чтобы ваша трубка могла легче скользить по краю 2 x 4. Вы также заметите белый шнур, прикрепленный резинкой к черной трубке. Это встроенный в стену шнур питания, который входит в комплект, и через мгновение он станет более понятным.

Верхний конец этого белого шнура питания, встроенного в стену, выглядит как розетка и удобно упирается в верхнюю половину отверстия (белая часть), а нижняя/прозрачная часть прикрепляется к верхней части трубки и становится входом для всех остальных шнуров. Они оба крепятся к стене с помощью прилагаемых винтов, как и любая старая коробка для рабочего оборудования. Таким образом, у вас осталось удобное место для подключения телевизора за монтажным кронштейном:

.

В комплект также входят эти белые пластиковые крышки, которые защелкиваются сверху, чтобы придать всему более аккуратный вид. Итак, вот как выглядела наша верхняя часть, когда все было сказано и сделано. Два черных шнура, которые вы видите свисающими, прикреплены к задней части нашего телевизора, поэтому они также скрыты за ним, когда он висит на кронштейне.

Ступени внизу, за комодом, почти такие же. Просверлите отверстие, подсоедините черную трубку и сетевой шнур к их нижним аналогам и закрепите их на стене с помощью прилагаемых винтов. На этом конце шнура питания, встроенного в стену, есть вилка (в отличие от розетки выше), а в комплект также входит дополнительный шнур питания белого цвета, чтобы вы могли подключить все это к сетевой розетке.

3. Поднять удлинитель с пола

В то время как это позаботилось обо всех видимых проводах над медиа-консолью, у нас все еще был этот беспорядок, лежащий на полу ниже . Вы знаете, весь этот лишний кабель, которому некуда идти, кроме как там, где гравитация решает, что он должен быть? Именно здесь мы использовали простое решение (не позволяйте длине этого поста ввести вас в заблуждение — наши любимые решения для шнуров — незамысловатые, несложные).

Вы когда-нибудь замечали, что у всех ваших розеток сзади есть слоты? Это значит, что вы можете установить их где-нибудь и снять с пола. Я всегда делаю это чуть ниже нижней части мебели, если она стоит на ножках (так что вы все равно можете придвинуть ее к стене, не задев шнур питания), что также создает небольшую полку для хранения всего лишнего шнура. Все, что потребовалось, это два винта и около 10 минут.

Примечание: вы можете заметить, что среди всего этого мы перекрасили стены немного светлее (подробнее об этом здесь).

4. Добавление инфракрасного приемника

После монтажа телевизора, установки туннеля для шнура в стене и поднятия всего с пола, нашим последним хлопотным делом было спрятать кабельную коробку. Как и внизу, мы полагались на одну из наших любимых маленьких технологий: инфракрасный (ИК) приемник за 14 долларов.

Он подключается к задней части большинства кабельных коробок и становится суррогатной точкой инкогнито для направления вашего пульта дистанционного управления, что означает, что сама коробка может быть скрыта от глаз. Наша кабельная коробка теперь находится внутри среднего ящика, а шнур питания, кабель HDMI и ИК-приемник выползают сзади (мы пропустили их через отверстие, просверленное в задней части комода). Мы также просверлили несколько дополнительных отверстий поблизости, чтобы обеспечить дополнительную вентиляцию коробки, точно так же, как мы сделали это для другой нашей кабельной коробки внизу.

И вот, друзья-ненавистники шнура, вот как мы к этому пришли. Нулевой шнур, если хотите.

Эта стена еще не «закончена» с точки зрения декора (как и остальная часть комнаты), но мы начали закреплять несколько «хранителей» по комнате. Например, этот классный мобильный телефон в виде чайки, который не так сильно присутствует на картинках, как в реальной жизни, но, скажем так, этого достаточно для меня, чтобы поверить, что мобильные телефоны и телевизоры должны быть чем-то особенным. Они уже вещь? В любом случае, я на борту.

Мы также повесили несколько промасленных бронзовых карнизов из Home Depot и купили эти шторы цвета слоновой кости длиной 95 дюймов, которые выглядят красиво, поскольку их темные люверсы привязываются к карнизу. После использования обрезков ткани для тестирования более смелых/ярких/узорчатых вариантов мы решили, что простота лучше, особенно учитывая наш новый ковер с ярким рисунком.

Ковер, как и его двоюродные братья в нашей гостиной и столовой, принадлежит местному турецко-персидскому оптовому торговцу коврами под названием Amir Rugs. С тех пор, как мы обнаружили, что на самом деле мы являемся традиционными людьми с коврами (сюрприз!), это место стало нашим любимым местом для ковров. Требуется некоторая охота, чтобы найти яркие варианты в их стопках за стопками, но мы знали, что это отличный способ придать этому пространству игривую атмосферу, в то же время вписываясь в остальную часть дома. Любимая часть Шерри — это маленький ярко-синий ряд, в котором, похоже, есть X и O.

Поскольку мы стремимся создать комнату, в которой мы все сможем наслаждаться всей семьей, стена с телевизором является прекрасным дополнением к более яркой и игривой стене со шкафами и полками, которые мы добавили на другой стороне комнаты (подробнее об этом здесь). Нам очень нравится баланс веселья и функциональности, который мы медленно внедряем в это наше бонусное пространство.

Говоря об остальном пространстве, мы делаем хорошие успехи.

Мы разобрались с большинством наших «зон», так что теперь осталось только доработать, что куда ставить, что вешать на стену, что остается, а что временно. Но мы надеемся, что следующая вещь, которой мы должны поделиться с вами, — это полностью завершенная (или, по крайней мере, завершенная) комната.

Псс. Мы наконец-то обновили фотографии нашего текущего дома до и после, чтобы включить эту комнату и несколько новых версий некоторых других пространств, и вы можете узнать все наши цвета краски и где мы получили вещи для каждой комнаты здесь.

*Эта страница содержит партнерские ссылки на товары, которые мы купили и любим*

Как скрыть провода телевизора и улучшить внешний вид вашей гостиной

Кори Мажо

Кори Мажо Сотрудник по благоустройству дома

Кори Мажо — исследователь, тестировщик продуктов и писатель для многих сайтов, включая Homedit. С десятилетним опытом работы в качестве автора контента, графического дизайнера и практического тестировщика продуктов. Кори привносит в команду определенный уровень качества и индивидуальности.

Узнайте больше о процессе редактирования Homedit

| Обновлено 9 февраля 2022 г.

Купить сейчас

Домашняя зона развлечений — это место, где вы можете расслабиться, расслабиться и, возможно, даже развлечься, но трудно наслаждаться чем-либо из этих вещей, когда все, что вы видите, — это куча кабелей и проводов повсюду. Но как спрятать телевизионные провода?

Существует множество вариантов скрытия кабелей и шнуров, и в этой статье мы рассмотрим некоторые из них. Мы определим причины сокрытия кабелей и некоторые из лучших решений для управления проводами, и мы даже рассмотрим некоторые интересные решения этой распространенной проблемы, сделанные своими руками. Итак, продолжайте читать, и давайте организуем эти кабели!

Зачем прятать провода от телевизора?

Хорошо, может быть, вы спрашиваете: «Что такого особенного?» или «Зачем вообще прятать провода от телевизора? Это просто дополнительная работа, которую вам не нужно делать». Ну, строго говоря, вы правы. Нет закона, говорящего, что вы должны прятать провода телевизора или любые другие электрические провода в этом отношении. Но есть три действительно веские причины, по которым вы можете захотеть это сделать.

Организация

Мы живем в мире электроники, и со всеми этими устройствами приходят все шнуры, которые заставляют их работать. Независимо от того, предназначены ли эти шнуры для стационарного оборудования, такого как телевизоры и игровые системы, или для зарядки портативного оборудования, такого как сотовые телефоны и планшеты, все они, как правило, путаются в один запутанный беспорядок. Скрытие шнуров от домашних развлекательных систем также может помочь вам организовать их.

Многие системы управления проводами предназначены для того, чтобы ваши шнуры не запутывались. А благодаря различным разъемам для поворота углов или изменения направления вверх и вниз различные шнуры можно легко проложить туда, где они нужны. Это означает, что правильный шнур всегда будет там, где он вам нужен, когда он вам нужен.

Эстетика

Счастливым побочным продуктом организации является эстетика. Теперь я помешан на организации, и для меня, когда что-то организовано, это также аккуратно, но у меня есть друзья, которые больше заботятся о внешнем виде и не заботятся о том, что шнуры в беспорядке, пока вы их не видите. Следовательно, эстетика — это вторая причина, по которой вы можете захотеть скрыть эти кабели и шнуры от глаз.

Безопасность

Третья причина, пожалуй, самая важная, но не для всех. Сокрытие шнуров и кабелей делает их недоступными и вне поля зрения, что делает жилое пространство вашего дома более безопасным для маленьких детей и домашних животных. Когда шнуры спрятаны, дети или домашние животные не могут случайно их перегрызть или подавиться.

Лучшие продукты, помогающие скрыть провода телевизора

Echogear in Wall Cable Management Kit

The Комплект Echogear In-Wall DIY для прокладки кабелей позволяет безопасно прокладывать электрические кабели и провода за стеной, чтобы они не были видны и не представляли никакой опасности для детей или домашних животных. Эта предварительно смонтированная система готова к питанию и проста в установке всего за тридцать минут или меньше. Он также имеет сертификат ETL In-Wall, поэтому вы можете быть уверены, что ваш дом в безопасности.

1,75-дюймовый проходной кабельный ввод позволяет удобно разместить несколько проводов и кабелей одновременно, обеспечивая возможность управления четырьмя большими кабелями HDMI в оплетке, а также дополнительными более тонкими кабелями для множества вариантов. Верхний и нижний модули могут быть размещены на расстоянии до пяти футов друг от друга, а крылья кронштейна надежно удерживают все на месте.

Для правильной установки комплекта требуется пространство в три дюйма в полости стены и гипсокартон толщиной от ½ до 1 дюйма. В комплект входят силовые и низковольтные кабели, насадка для кольцевой пилы для правильного размера отверстия втулки, крылья фиксирующего кронштейна для надежной установки, две предварительно смонтированные втулки и один удлинительный кабель 6 футов.

Pros

• Сертификат ETL
• Доступны одиночные и двойные розетки
• Простая установка
• Вмещает несколько проводов

Con

• Гарантия не указана

Окрашиваемый чехол для шнура для телевизоров, монтируемых на стене кабели и шнуры, спрятанные вдали от детей, домашних животных и мебели. Эта настенная система кабельных каналов скрывает до 300 дюймов кабеля в корпусе шириной один дюйм и высотой 1/6 дюйма, который чрезвычайно прост в установке.

Благодаря входящим в комплект соединителям вы можете проложить кабель прямо и установить любой угол с Т-образными пересечениями, внутренними и внешними углами и внешними изгибами. Дорожки качения длиной шестнадцать дюймов также можно обрезать до нужной вам длины. Для установки вы можете выбрать между двусторонней лентой или дюбелями и шурупами для гипсокартона, как вам больше нравится. После прикрепления к стене колпачок просто вставляется на место, чтобы скрыть все провода внутри.

Этот комплект включает прочную двустороннюю липкую ленту, восемнадцать – 16 дюймовых кабельных каналов, два тройника, четыре внешних колена, четыре внутренних колена, восемь плоских колен, шестнадцать соединительных муфт, одну пилу, четыре кабельных стяжки, одну мерную ленту и тридцать шесть щупов и винтов.

Pros

• Устанавливается всего за 15 минут
• Удерживает несколько кабелей и проводов одновременно

Cons

90 009 Гарантия не указана

Защитный кожух Delamu для кабельных каналов

Комплект для кабельных каналов Delamu позволяет скрыть уродливые шнуры и кабели от глаз детей и домашних животных. С десятью кабельными канавками, которые можно обрезать, и множеством различных разъемов вы можете проложить проводку в любом направлении и любой длины, которая вам нужна. Окрашиваемая система легко устанавливается с помощью двустороннего клея или винтов и анкеров и вмещает до 157 дюймов кабеля.

В комплект входят: десять каналов из ПВХ (15,7”Д x 0,95”Ш X 0,55”В каждый), девять муфт, шесть плоских колен, два Т-образных соединителя, одно внутреннее колено, одно внешнее колено, двадцать винтов, двадцать анкеров, один рулон самоклеящейся ленты и руководство по установке.

Плюсы

• Простота установки
• Вмещает несколько кабелей и проводов

Минусы

• Лента не может использоваться на текстурированных стенах

Встраиваемая в стену система организации кабелей PowerBridge ONE-CK

Встраиваемая в стену система организации кабелей PowerBridge ONE-CK предназначена для скрытия низковольтных кабелей и проводов для настенных телевизоров за стеной, обеспечивая аккуратный вид в вашей развлекательной зоне. Одноместный блок работает со всеми телевизорами и настенными креплениями и легко устанавливается. Просто подключите предварительно смонтированные разъемы PowerConnectors, и вы сразу же получите питание прямо за настенным телевизором.

Глубоко утопленная пластина для настенного крепления позволяет штекеру телевизора входить в стену, обеспечивая низкопрофильный монтаж телевизора. Крышка входного и выходного отверстий оснащена щеточными кабельными проходами, позволяющими скрыть другие кабели AV и HDMI вместе с питанием телевизора, а эксклюзивный индикатор питания позволяет узнать, что питание подается на розетку и телевизор.

В этот комплект входят двойная розетка питания с предварительно подключенным шестифутовым кабелем PowerConnector, встраиваемым в стену, розетка питания с предварительно подключенным однофутовым кабелем PowerConnector, шестифутовым шнуром питания, шаблон для установки и инструкции.

Pros

• Встраиваемые в стену разъемы, соответствующие требованиям электротехнических норм
• Возможность питания одной розетки, но размещение нескольких кабелей
• Простая установка

Минусы

• требуются легкие столярные работы

Крышка кабеля D-Line, белая

Кабельный канал D-Line представляет собой цельную, простую в установке систему управления кабелями, позволяющую скрыть кабели и провода от глаз и недосягаемости для детей и домашних животных. Простой полукруглый дизайн прекрасно прячется на плинтусе или на любой стене.

Кабельная трасса D-Line, изготовленная из высококачественного ПВХ, имеет длину 39 дюймов, ширину 1,18 дюйма и высоту 0,59 дюйма и крепится к стене с помощью прочной самоклеящейся основы. Благодаря встроенной откидной крышке, облегчающей доступ к кабелю, D-Line можно обрезать до любого размера без необходимости двойного разрезания корпуса и крышки. Эта дорожка для качения доступна в пяти различных цветах, включая белый, черный, бежевый, серый и коричневый, а белый вариант можно отшлифовать и покрасить в соответствии с любым декором. Доступны аксессуары D-Line, которые работают в сочетании с гоночной трассой D-Line, позволяя преодолевать большие расстояния и любые углы.

В комплект кабельного канала D-Line входит полукруглая крышка шнура размером 1,18 дюйма (ширина) x 0,59 дюйма (высота) x 39 дюймов (длина) и двусторонний клей.

Pros

• Также доступна мультиупаковка
• Доступно несколько аксессуаров
• Простая установка

Минусы

• Может треснуть при ходьбе

Консилер для кабелей Комплект для укладки шнура

Комплект для укладки электрического шнура A+ предназначен для того, чтобы скрыть беспорядок и беспорядок, вызванный проводами и кабелями, в любой комнате вашего дома, создавая чистую и организованную среду, безопасную для детей и домашних животных.

Этот комплект из двадцати четырех элементов позволяет скрыть провода длиной до 315 дюймов и легко устанавливается с помощью прочной клейкой монтажной ленты, которая уже прикреплена к задней части.

В комплект входят:

Двадцать профилированных профилей, двадцать дюбелей и винтов для гипсокартона, три L-образных соединителя, три Т-образных соединителя, три внутренних уголка, три внешних уголка, двенадцать прямых соединителей и инструкции.

Pros

• Сертифицированы на международном уровне RoHS, CE.
• Под покраску
• Простая установка
• Вмещает несколько кабелей

Минусы

• Не подходит для большого количества проводов

Плоский телевизор Комплект органайзера для кабелей с Power Solution

Комплект органайзера для кабелей Datacomm 50-3323-Wh-Cable представляет собой систему для скрытого монтажа кабелей, которая позволяет спрятать кабели аудио- и видеооборудования в стене, где они находятся вне поля зрения и в безопасности от детей и домашних животных. Он соответствует нормам и не подключается к существующей электропроводке, то есть никогда не контактирует с электрическими цепями под напряжением.

Этот низкопрофильный комплект прост в установке и подходит для нескольких кабелей, поэтому все ваши AV-провода остаются организованными и скрытыми.

В комплект входят две металлические коробки электрических розеток, одна утопленная кабельная пластина с прямым входным отверстием, одна утопленная кабельная пластина с подключением к источнику питания, один 6-дюймовый удлинитель с заземлением, один рулон электрического провода и три гайки.

Pros

• Соответствует коду
• Подходит для нескольких шнуров
• Простота установки

Минусы

• Требуются легкие столярные работы

Как установить комплект для скрытия телевизионного кабеля установить комплект для укрытия шнура в стене, поэтому я искал ответ. Оказывается, это действительно легко. И я имею в виду ДЕЙСТВИТЕЛЬНО легко! Имея всего пару простых инструментов и немного времени, эти комплекты может установить практически любой. Итак, позвольте мне поделиться с вами тем, что я узнал о процессе и какие шаги предпринять.

Прежде чем я перейду к мельчайшим деталям, хочу сообщить вам пару вещей. Во-первых, я изучил комплект для скрытого шнура Datacomm 50-3323-Wh Cable Organizer Kit .

Я думаю, что большинство комплектов для скрытой установки можно установить таким же образом, но перед установкой любого комплекта обязательно ознакомьтесь с инструкциями производителя.

В этот конкретный комплект входят две металлические коробки электрических розеток, одна утопленная кабельная пластина с прямым входным отверстием, одна утопленная кабельная пластина с подключением к источнику питания, один 6-дюймовый удлинитель с заземлением, один рулон электрического провода и трехпроводные гайки.

Второе, о чем я хочу упомянуть, это убедиться, что вы выбрали комплект, сертифицированный по безопасности и одобренный кодом. Большинство наборов, включая этот, соответствуют стандартам кода, но всегда будьте уверены. Кроме того, комплекты для укладки кабелей в стене обычно не подключаются напрямую к существующим электрическим сетям, поэтому можно не опасаться контакта с цепями под напряжением.

Также важно отметить, что если у вас много кабелей для вашей AV-системы, убедитесь, что вы выбрали комплект, который подходит для них. Некоторые комплекты вмещают только один дополнительный провод, в то время как другие комплекты вмещают несколько. Выберите в соответствии с вашими потребностями

Как установить комплект для крепления телевизионного шнура в стене

Шаг первый

Если ваш настенный телевизор уже установлен, вам придется снять его, чтобы установить комплект, но оставить кронштейн поднятым. Как только телевизор будет убран, выясните, где лучше всего расположить верхнюю часть комплекта. Это может быть выше, ниже или с любой стороны монтажного кронштейна телевизора.

Если вы еще не установили телевизор и кронштейн, вам нужно сначала определить, где кронштейн будет располагаться на стене. Используйте шаблон, прилагаемый к кронштейну для настенного монтажа, или сам кронштейн в качестве ориентира, чтобы отметить, где будет располагаться кронштейн. После того, как вы это определили, вы можете решить, где разместить верхнее крепление комплекта для укрытия кабеля. Опять же, приспособление может располагаться выше, ниже или с любой стороны кронштейна.

Убедитесь, что прибор расположен в месте, которое будет скрыто телевизором. Как только вы определили, где это будет, возьмите шаблон из комплекта и обведите его линией на стене.

Шаг второй

Далее вам нужно отметить расположение нижнего крепления. Этот светильник должен быть размещен непосредственно под верхним светильником и на одной линии с существующими розетками в комнате. В идеале, это также должно быть рядом или рядом с существующей электрической розеткой. Отметьте размещение на стене, используя предоставленный шаблон.

Шаг третий

С помощью пилы для гипсокартона вырежьте верхнее и нижнее отверстия и удалите куски гипсокартона.

Шаг четвертый

Пропустите электрический провод здания через стену от верхнего отверстия вниз до нижнего. Убедитесь, что из обоих отверстий торчит кабель на несколько дюймов. Сделайте «крючок» на верхнем конце провода, который зацепится за стену и предотвратит падение кабеля в стену.

Шаг пятый

Протяните верхний конец электрического кабеля через одну из прилагаемых металлических электрических коробок, оставив около шести дюймов кабеля в коробке. Вставьте электрическую коробку с одной стороны в верхнее отверстие и закрепите с помощью прилагаемых винтов. Повторите это для нижнего отверстия.

Шаг шестой

Далее вы установите верхнее крепление – утопленную кабельную пластину с розеткой питания. Следуя инструкциям производителя, подсоедините соответствующий проводник к соответствующему заземляющему винту на задней стороне розетки. Прикрутите каждую на место.

После надежного крепления проводов кабеля к розетке поместите лицевую панель розетки в стену и закрепите ее с помощью прилагаемых винтов.

Шаг седьмой

Сейчас идеальное время для установки дополнительных AV-проводов и кабелей. Начиная сверху, пропустите дополнительные кабели через отверстие для ввода кабеля и вниз по стене так же, как вы делали это с электрическим кабелем. Вытяните концы AV-кабелей из нижнего отверстия, стараясь не протягивать их полностью через верхнее отверстие.

Шаг восьмой

Установите нижнее крепление – утопленную кабельную пластину с входом для прямого лезвия. Следуйте инструкциям производителя, чтобы подсоединить провода кабеля к розетке, закрутив их вместе с помощью прилагаемых гаек.

Протяните дополнительные AV-кабели через доступную часть пластины. После закрепления электрического кабеля и кабелей AV поместите лицевую панель розетки в стену и закрепите ее с помощью прилагаемых винтов.

Шаг девятый

Вставьте разъемный конец входящего в комплект удлинителя во входное отверстие запорной пластины, а вилочный конец — в имеющуюся электрическую розетку или силовую шину.

Шаг десятый

Теперь вы готовы установить или переустановить настенный телевизор.

Одно примечание; при размещении верхней и нижней розеток учитывайте, какие еще AV-шнуры вы будете использовать и какова их длина. В идеале вам нужно разместить розетки достаточно близко друг к другу, чтобы все ваши AV-шнуры доставали от вилки до телевизора. Если это невозможно, возможно, вам придется приобрести более длинные шнуры.

Умные советы, чтобы скрыть свои электрические провода в домашних условиях

, связывая их с корпусом или пластической лентой

Существует ряд вариантов, когда дело доходит до привязки к проволоке, оборудования и гоночных дорог, чтобы скрыть ваши электрические кабели и провода, и все они довольно просты. По сути, кабели и провода «связываются» вместе и оборачиваются связующим материалом или помещаются в кожух или кабелепровод.

С помощью периодически размещаемых отверстий или соединителей, которые позволяют проводам поворачивать за угол или менять направление, кабели и шнуры можно прокладывать точно в нужное место, оставляя их аккуратными и скрытыми.

Примерами этих типов укладки проводов являются каналы для плинтуса, покрытия для шнура, кабельные каналы, плетеные рукава, гибкие каналы для проводов и тканевые маскирующие шнуры.

Закрепление их вдоль задней части мебели

Это недорогое и простое решение для организации проводов в любом месте вашего дома или офиса. Просто прикрепите прозрачные зажимы для шнура производства 3M или любой другой марки вдоль задней кромки мебели, а также вверх и вниз по столу и ножкам стола, где это необходимо. Как только зажимы правильно приклеятся, просто повесьте на них кабели и провода и аккуратно протяните их к розетке.

Прятки в ящиках

Установка этого тайника управления проводами требует немного больше времени, чем наше предыдущее решение, и использования нескольких инструментов, но конечные результаты оставят вас в организованном блаженстве. Выберите ящик, расположенный рядом с настенной розеткой, чтобы превратить его в зарядную станцию. Просверлите отверстие диаметром примерно 1-¼ дюйма в задней панели ящика на стороне, ближайшей к настенной розетке. Поместите силовой стержень внутрь ящика и пропустите шнур через отверстие, которое вы только что просверлили. Прикрепите панель питания к задней панели ящика с помощью прочной двусторонней ленты и подключите панель питания. Теперь у вас есть специальное место для зарядки всех ваших устройств, где они хранятся в безопасности, а спутанные шнуры не видны.

Прятаться за книгами

Есть два способа использовать «книги», чтобы скрыть кабели и провода от глаз. Первый простой. Если у вас есть настенный телевизор с развлекательным столом или комодом внизу, просто сложите стопку книг в удобном порядке и поместите их перед шнурами, идущими от телевизора. Это скрывает шнуры от глаз и позволяет одновременно отображать ваши любимые книги или предметы интерьера.

Второй вариант, который вы можете рассмотреть, это либо покупка стопки фальшивых книг, в которых вы можете спрятать маршрутизатор или провода, либо изготовление крышки маршрутизатора своими руками. Чтобы сделать свой собственный чехол для маршрутизатора, просто возьмите папку, которая достаточно велика, чтобы скрыть ваш маршрутизатор, и с помощью клея или другого клея покройте внешнюю часть папки тканью, декоративной бумагой или настоящей обложкой из настоящей книги. После завершения поместите маршрутизатор в его новый дом и проложите кабели за мебелью за пределами участка.

Создание деревянного ящика, окрашенного в тот же цвет, что и ваши стены

Если вы заядлый любитель делать что-то своими руками, вы можете подумать о создании ящика для укладки кабелей, чтобы спрятать телевизор и другие кабели. Форма ящика действительно может быть любой, какой вы захотите, но если вы ищете сдержанность, вероятно, лучше выбрать простую прямоугольную или кубическую форму. Обязательно оставьте внутри достаточно места, чтобы скрыть провода и, возможно, силовую шину сетевого фильтра, а также оставьте планки с одной стороны, чтобы вы могли прокладывать кабели в разных направлениях. Вам также понадобится крышка, чтобы все оставалось скрытым и недоступным для детей и домашних животных.

Если вы покрасите коробку в тот же цвет, что и стена, на которой она будет стоять, она почти исчезнет в декоре.

Панельная панель

Еще один относительно недорогой вариант — скрыть кабели и провода с помощью панельной панели. Панельные панели бывают разных размеров, цветов и дизайнов, и их легко изготовить, если вы хотите, чтобы они полностью соответствовали вашему декору. Кабели и провода для телевизора и других устройств проходят по задней части панели между панелью и стеной. Обычно в задней части доски вырезается канавка, чтобы кабели могли утапливаться, а плата могла прилегать к стене заподлицо. Телевизор крепится к стене через панель, а все провода скрыты.

Спрячьте их на видном месте

Проявите творческий подход и превратите эти кабели и провода в произведения искусства. Эта идея исходит из того, что если вы не можете это скрыть, выставляйте это напоказ. Используя прозрачные кабельные зажимы, двустороннюю ленту или какой-либо другой клей, расположите кабели и провода в виде декоративных узоров и узоров, незаметно прикрепив их к стене. Конечно, вы сможете увидеть все провода, но они будут центром внимания, а не бельмом на глазу.

Запуск всех за своими стенами

Самое идеальное решение — проложить все телевизионные кабели и провода за стенами, используя утопленные кабельные пластины и шнуры для подключения питания.
