Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Образец выполнения схемы канализации

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

• Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
• Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

Рисунок для наглядности — расход воды в сутки

• Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
• УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
• Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

Как правильно сделать канализацию в частном доме, если придётся пользоваться насосом

• При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
• Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
• Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Вернуться к оглавлению

Какую канализацию лучше сделать в частном доме

Устройство канализации в частном доме состоит из разводки по помещениям и наружной сети. Внутри система может включать в себя один или несколько вертикальных стояков, к которым примыкают трубы с меньшим диаметром. По этим трубам, обязательно располагаемым с уклоном, сточная вода движется самотёком от точек расхода до места общего слива.

Устройство самотечной канализации в строящемся доме

Какие нюансы учесть при разводке труб

Попадая в стояк, вода под действием гравитации опускается вниз и поступает во внешний трубопровод большего диаметра, соединённый либо с центральной магистралью, либо с локальным накопительным или очистным сооружением.

При разработке схемы нужно учитывать несколько простых правил:

• Лучший вариант разводки для частного владения – это когда в схеме присутствует всего один стояк. А это возможно только тогда, когда санузел и кухня сконцентрированы в одной части дома и их разделяет только перегородка. Именно поэтому в квартирах эти помещения чаще всего располагаются рядом.
• К стояку идёт подводящая труба, к которой, как на фото снизу, подсоединяются все сантехнические приборы. Уклон труб диаметром до 80 мм должен составлять порядка 2 см на 1 м/п.
• Точки слива воды из приборов должны располагаться так, чтобы унитаз находился к стояку ближе всего – в этом случае, место его присоединения к отводной трубе окажется в самой низкой точке. Это важно, так как в противном случае стоки из унитаза могут попадать в отверстия для слива из других приборов.

Стояк в санузле

Совет: на трубе, идущей от посудомоечной машины и кухонной раковины, желательно установить жироуловитель.

Схема с жироуловителем

• По возможности, нужно избегать лишних поворотов трубопровода, так как именно в этих местах чаще всего и случаются засоры. Но если без них не обойтись, поворот нужно сделать как можно более плавным. Так, чтобы получить прямой угол, используют либо 3 колена по 30, либо 2 по 45 градусов.

Колено в 45 градусов

На заметку: чтобы не огибать дом, выход трубопровода из него должен располагаться с той стороны, где находится автономное очистное сооружение или центральный трубопровод.

Ввод канализации в дом в непосредственной близости от септика

Какие материалы лучше использовать

Сегодня уже не только в частном строительстве, но и в многоэтажках, для сборки канализационных трубопроводов используют не тяжёлую чугунину, а лёгкий, прочный и недорогой пластик, стыки которого заделываются полимерным герметиком.

Ассортимент смазок и паст для канализационных труб велик

При соединении сливного отверстия санитарного прибора с отводной трубой, очень важно устраивать гидрозатворы, роль которых играют U-образные трубы. Постоянно находящаяся в их изгибе вода является препятствием для проникновения в помещение зловонных запахов из канализации.

Пример устройства гидрозатвора

Ниже приведены сечения труб (в миллиметрах) для монтажа ветвей разводки, в зависимости от вида санитарного оборудования:

1. ванна, раковина и душевой слив, если труба общая – 50;
2. если всё по отдельности – 40;
3. биде — 30 или 40;
4. унитаз – 100
5. кухонная мойка – 30 или 40.

Примечание: эти цифры актуальны при условии, что унитаз находится в 1 метре от стояка, а остальные точки слива – не дальше 3-х. Если эти расстояния больше, диаметр труб придётся увеличивать.

Для стояка, в который идёт не только вода из кухни, но и стоки из туалета, трубы берут диаметром 100 или 110 мм. Такое же сечение должно быть у любого стояка в двухэтажном доме. Если же в доме туалета нет, а только душ и кухонная мойка, трубы размером 50 мм для установки стояка вполне достаточно.

Для чего стояку вентиляция

В системе внутридомовой канализации стояк является центровым звеном, объединяющим все ветви разводки. Именно через него все отходы попадают в уличную сеть, и соответственно, в нём могут скапливаться газы. Для их отвода и нужна вентиляция, которая осуществляется благодаря фановой трубе, венчающей стояк, выведенной, как правило, на крышу или за пределы внешней стены (подробно о вентиляция канализации в доме рассказано в статье).

Обратите внимание: важно, чтобы между фановой трубой и ближайшим окном или балконом было не менее четырёх метров.

Простейший вариант вентиляционного стояка с вытяжкой

При монтаже стояка необходимо учитывать некоторые нюансы:

• Мы уже упоминали, что расстояние от унитаза до стояка должно быть минимальным, поэтому стояк всегда располагается в туалете.
• В вертикальной трубе, и желательно, на каждом этаже, необходимо устраивать ревизионные люки для чистки.

Ревизионные лючки для канализации

• Чтобы шумоизолировать стояки, их обшивают гипсокартоном и даже закрывают минватой, но доступ к ревизионному лючку всё равно должен быть.
• Наверху стояка устанавливается клапан, через который в систему заходит воздух и препятствует обратному выходу воды.
• Внизу он соединяется с горизонтальной трубой, которая должна иметь или такой же диаметр, или чуть больше.

Соединение стояка с горизонтальной трубой и её выход за пределы дома

На заметку: в одноэтажных домах выполнить разводку можно вообще без стояка, при этом трубы со всех точек расхода воды присоединяются к одной общей, как показано на фото снизу. Такой вариант устройства имеет место быть, но вот что при этом происходит: если слить одновременно воду в туалете и ванной, она, с силой уходя вниз, всасывает за собой и ту воду, что находится в гидрозатворе. То есть, создаётся разрежение, так как нет воздушной компенсации, а когда гидрозатвор пуст, запахи из канализации проникают в помещение.

Канализация без стояка

Вернуться к оглавлению

Уличная часть системы

Внешняя часть канализации начинается с того места, где горизонтальная труба, принимающая стоки от вертикального стояка или отдельных ветвей, выходит за пределы дома. И вот тут приходится подумать, как лучше организовать отвод или сбор канализационных отходов.

Варианты сбора сточных вод

Для сбора сточных вод применяются самые разные решения. Какими могут быть варианты, наглядно показано в таблице:

Варианты в картинках	Комментарий
Присоединение к городской канализации	Если у вас водопровод организован из центральной магистрали, то проще всего и канализацию подсоединить к городской сети. Вашей задачей будет оплатить подключение, обустроить смотровой колодец со счётчиком, и протянуть к нему трубопровод от дома. Если расстояние превысит 15 м, или на трассе будут перепады, повороты, на каждой из этих точек тоже нужно будет ставить колодцы.
Выгребная яма под домом	Выгребная яма прямо под домом предусматривается при устройстве люфт-клозета. В этом случае, отходы из туалета не смываются в общую канализацию. Для них под внешней стеной, у которой находится туалетная комната, копается выгребная яма. Остальные стоки могут сливаться в фильтрующий колодец с проницаемым дном.
Однокамерный септик	Септик располагается в четырёх-шести метрах от дома, и в него собираются все канализационные отходы. В остальном он не отличается от выгребной ямы — при наполнении его тоже приходится откачивать ассенизационной машиной, и, кстати, делать это приходится чаще. Чтобы производить откачку было легче и в более полном объёме, дно ёмкости, если она прямоугольная, делается с уклоном. Для строительства может использоваться бетонный монолит или кольца, красный кирпич и даже автомобильные покрышки.
Вертикальные отстойники	Чтобы не создавать трудности для работы ассенизаторной машины, глубина септика не должна превышать 3-х метров. Объём определяется расчётом, но для семьи из 3-4 человек, либо для загородного дома непостоянного проживания, обычно вполне достаточно 3 м3. В большинстве случаев, в современной коттеджной застройке ставят один септик, который собирают из трёх-четырёх стеновых колец плюс горловина. Если семья больше, а соответственно, увеличивается и суточный расход воды, септиков может быть два, или даже три. При этом твёрдое содержимое стоков остаётся в первом отстойнике, а в следующую ёмкость переливается уже наполовину осветлённая вода.

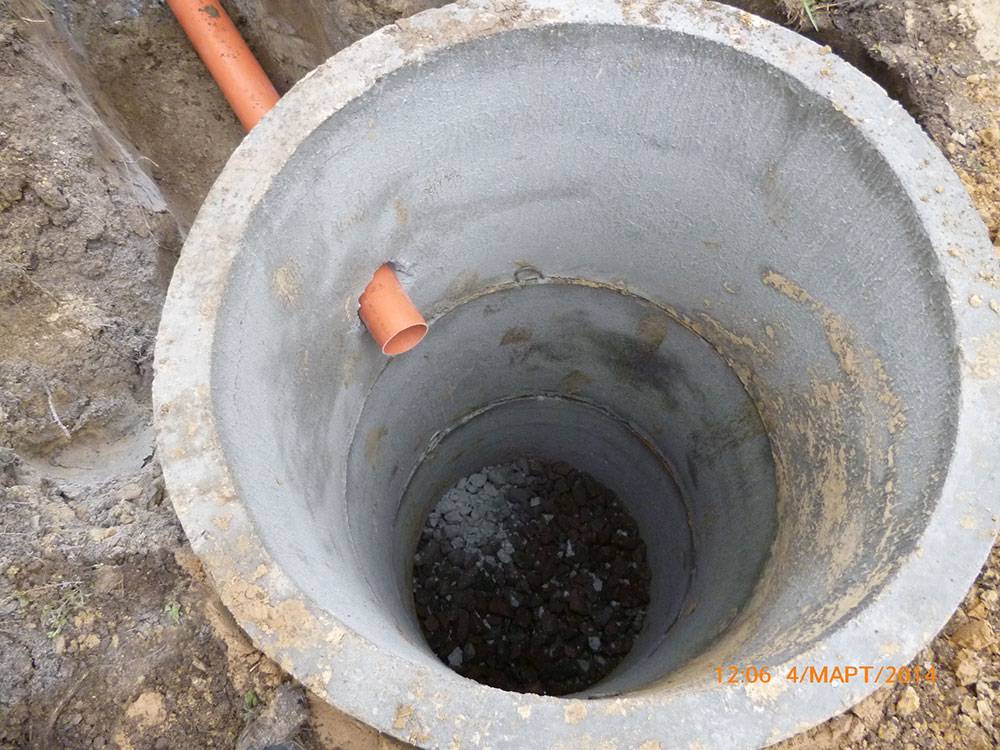

	В последнем колодце предусматривается проницаемое дно с дренирующим материалом, обёрнутым в геотекстиль. Стенки тоже делают проницаемыми, используя кольца с перфорацией, кирпичную кладку с зазором, либо готовые пластиковые ёмкости с прорезями. В этот же колодец может сливаться дождевая вода из ливнёвки. Проходя сквозь дренажный слой, стоки попадают в почву уже практически чистыми.
Переливный горизонтальный септик для местной очистки	Вертикальные септики обычно устанавливают при небольших объёмах стоков. Если есть необходимость увеличения – а заглублять, как уже было сказано, дальше трёх метров нельзя, сооружение можно только расширить по горизонтали. В этом случае либо используют кольца большего диаметра (не 1, а 1,5 или 2 м), устанавливают готовый монолитный септик с несколькими отделениями, либо сооружают прямоугольную ёмкость из кирпича с перегородкой и переливными отверстиями в ней.
Конструкция биосептика	В общем, решений может быть масса. В том числе, можно отдать предпочтение заводским пластиковым септикам, работающим по принципу биологической очистки. В зависимости от необходимого объёма, они тоже бывают двух- или трёхкамерными. Они почти не требуют откачки (осадок удаляется раз в год), просты в монтаже, а очищенная вода вполне может использоваться в технических целях или для полива (как организовать систему полива читайте в статье). Если отработанная вода нигде не используется, то она просто сливается в землю через такой же дренажный колодец, о котором говорилось выше. Или, если проницаемость почвы на участке низкая (например, она глинистая), вместо колодца может быть обустроено фильтрационное поле.

Основные требования к устройству септиков

Проектирование и обустройство инженерных систем — и в частности, канализации, в одноквартирных жилых домах осуществляется в соответствии с требованиями СНиП (31-02). Основные из них мы приведём ниже:

• Самое главное, правильно обустроить ввод трубопровода в дом: произвести его утепление и предупредить накопление воды в этом месте (об утеплении канализации рассказано в статье). В самих трубах сточная вода никогда не стоит, а потому не замерзает.
• Лучше всего обустроить ввод с помощью гильзы с тёплой герметизирующей манжетой, как показано на фото.

Гильза для обустройства ввода канализации в дом

• От места положения выпуска зависит глубина заложения труб, а она взаимосвязана с высотой горловины септика. При проектировании системы нужно отталкиваться от конструктива фундамента дома (как правильно выбрать фундамент для дома читайте в статье), от которого зависит, будет ли выпуск трубы проходить сквозь него, или можно провести трубу под его подошвой.

Обустройство выпуска на свайном фундаменте

• В итоге должно получиться так, чтобы труба, под уклоном подходящая к септику, могла войти в него не ниже, чем в 15-ти сантиметрах от основания горловины.
• Её высота обычно не превышает уровня 90 см, поэтому максимальное заглубление трубы в точке её входа в септик составит 1,05 метра. Около фундамента, при длине трассы в 10-12 м, отметка низа трубы составит порядка 0,9 м.

Ввод трубы через подвал, сквозь стенку фундамента

• Если фундамент свайный или это лента мелкого заложения, труба без проблем проходит под ним. При более глубоком заложении в стенках фундамента необходимо закладывать гильзу, чтобы провести коммуникации. Или, если этого не было сделано, приходится сверлить их позже.
• При устройстве септика необходимо соблюдать не только расстояния от дома и объектов водоснабжения, но и других построек на своём и соседском участке. Для наглядности ниже приведена схема.

Нормы размещения септика на приусадебном участке

• Трубопроводы должны укладываться на местный грунт ненарушенной плотности. Если траншею приходится выровнять, то, во избежание проседания, подсыпка должна быть тщательно утрамбована.

Всегда лучше, когда проект составлен профессионалом. Если вы посетите тематические форумы и почитаете отзывы людей, озадаченных серьёзными проблемами с канализацией, то поймёте, что скупой может платить даже больше, чем дважды.

Вернуться к оглавлению

Видео: особенности устройства канализации частного дома

как провести + устройство своими руками

Трудно представить загородный коттедж без цивильного туалета и уютной ванной комнаты. Но не каждый поселок оборудуется системой сбора отходов. Поэтому, канализация в частном доме выполняется обособленно. Не знаете, какую выбрать систему? Эта статья расскажет обо всех особенностях канализации в частном доме.

Мы описали возможные способы организации сбора отходов, обозначили их особенности обустройства и применения. А также привели пошаговый инструктаж по составлению проекта, монтажу канализационного трубопровода, установки септика и дренажного колодца.

Содержание статьи:

• Виды систем канализации
• Этапы обустройства сточной системы
  • Этап №1 — составление проекта
  • Этап №2 — монтаж внутреннего трубопровода
  • Этап №3 — установка септика
  • Этап №4 — прокладка центральной трубы
• Альтернативы дренажному септику
• Выводы и полезное видео по теме

Виды систем канализации

Существует несколько видов системы сбора отходов: центральная, накопительная, дренирующая, фильтрационная.

Центральная. Сточная труба дома подсоединяется к общей канализационной сети, по которой органические отходы собираются в городском коллекторе.

Далее стоки фильтруются, проходя несколько степеней очистки и уже безопасная вода попадает в местный водоем. За пользование домовладелец ежемесячно платит деньги.

В зависимости от расстояния центрального трубопровода до дома, принимается решение о целесообразности использования автономной или центральной системы канализации

Накопительная система – современный прототип . Главным отличием является полная герметичность точки сбора отходов. Она может быть: бетонная, кирпичная, металлическая, пластиковая. Для этого на удаленном от жилого строения участке земли выкапывается ров для емкости.

Принцип работы накопительной системы сводится к сбросу органических соединений в герметичную емкость. Когда она наполняется, содержимое выкачивается ассенизаторской машиной.

Эта схема устройства индивидуальной канализации в частном доме получила широкую популярность благодаря невысокой стоимости.

Самая простая схема установки — это септик с дренажным колодцем. Он представляет собой своего рода золотую середину между строительными затратами и периодичностью чистки (+)

Дренирующий септик процесс сбора отходов аналогичен накопительному резервуару. Единственное отличие – отсутствие дна емкости. Это позволяет отстоявшейся воде уходить в грунт через дренирующую подушку. Дренажный колодец изготавливается из бетона или красного кирпича.

Фильтрационные установки монтируются на участках с большим водопотреблением. Вся система имеет от 1 до 4 емкостей, расположенных под землей. Первые три резервуара служат для сбора и последовательной чистки органики. Последняя емкость выполняет окончательную очистку.

По сути, фильтрационная установка сочетает элементы трех предыдущих типов канализации. В зависимости от производителя, элементы установки оборудуются разными системами очистки, позволяющими учесть местные условия.

Фильтрационный септик Танк. Такая установка занимает большую площадь участка. Высокий процент очистки не потребует вызова ассенизаторов в ближайшие 10 лет (+)

Если вы строите загородный дом и ломаете голову над тем, как обустроить канализацию, предлагаем ознакомиться с этапами монтажа самой эффективной и доступной системы – септика с дренажным колодцем.

Этапы обустройства сточной системы

Перед тем, как проводить монтаж канализации в частном доме, нужно составить проект. Он включает рабочий чертеж, где указываются размеры участка, отмечаются границы жилого дома и прилегающих строений. После этого располагается септик, с обязательным учетом правил соседства.

Работы по монтажу канализации включают такие этапы:

1. Планирование канализационной системы.
2. Монтаж трубопровода в помещениях дома с выводом в единый сток.
3. Обустройство резервуара-сборника для органических нечистот с дренажным колодцем.
4. Прокладка центральной трубы из дома к резервуару.

Если планируется установка герметичного резервуара, последний этап исключается.

Этап №1 — составление проекта

Существует несколько определяющих факторов, анализ которых позволяет выбрать подходящую канализационную систему: тип грунта, рельеф загородного участка, объем водопотребления, уровень грунтовых вод, соседство, расположение жилых и хозяйственных построек, наличие скважины с чистой водой.

Рассмотрим каждый пункт более подробно.

Учитываем тип грунта и рельеф

Каждая разновидность грунта обладает индивидуальными особенностями.

На что стоит обращать внимание:

• пучинистость;
• глубина промерзания;
• влажность;
• степень впитывания влаги.

Для дренажной системы важен тип грунта. К примеру, глина очень плохо пропускает влагу. А вот чернозем напротив – хорошо. Этот параметр учитывается при определении площади фильтрующей поверхности.

Глубина промерзания играет важную роль при установке сточной трубы из коттеджа. Чтобы не допустить ледяной пробки, трубопровод утепляется

Если дом располагается на участке с ломаным профилем, т.е. имеются большие перепады уровня поверхности земли, септик располагается в низине. Пренебрежение этим правилом приведет к тому, что частично загрязненная вода просочится на поверхность. Результат – сильное загрязнение стоками участка.

Считаем объем потребления воды

Объем водопотребления важен при обустройстве индивидуальной системы канализации.

На объем потребления воды влияет:

• длительность времяпровождения в доме — основное жилье или летняя дача;
• количество человек в семье;
• этажность коттеджа;
• количество бытовых приборов.

Для расчета точной цифры можно обратиться к справочникам и СНИПам. Там указаны нормы потребления, приведены расчетные формулы и коэффициенты.

Чтобы не вспоминать курс математики, воспользуйтесь онлайн калькулятором, представленным на нашем сайте. Его алгоритм расчета соответствует всем правилам действующих нормативных документов.

Для семьи из 4 человек, проживающих на постоянной основе, использующих уборную, ванную комнату, а так же стиральную и посудомоечную машинку, ежесуточный объем сточных вод равняется 1 м³.

Учитываем грунтовые воды и соседей

Установка дренирующего септика возможна, только если от насыпной фильтрующей подушки до залегания воды более 1 м. Если это расстояние меньше, органические отходы обязательно попадут в водоносный слой.

Решение этой проблемы кроется в организации герметичного септика. Придется тратиться на откачку нечистот, но другого выхода нет.

Альтернативой сборного резервуара служит установка системы принудительной фильтрации. Такой комплекс оборудуется несколькими уровнями очистки. После полного цикла фильтрации вода пригодна для технических нужд — полив и т.д.

Также, прежде чем копать яму для емкостей, надо определиться с её местом. Требования СанПиН строго определяют расстояния, на которые удаляется септик от домов, хозяйственных сооружений, деревьев, источников питьевой воды, а также водоемов.

На схеме не указан соседский участок, но согласно нормативным документам от края резервуара до забора соседа должно быть не менее 3 м

Соблюдение этих норм – обязанность каждого домовладельца. При нарушении правил соседства кроме штрафных санкций, которые вы обязательно получите, можно навредить собственному здоровью.

Этап №2 — монтаж внутреннего трубопровода

Хороший отвод воды, в первую очередь, зависит от устройства внутреннего трубопровода коттеджа. После установки сантехнической фурнитуры, ее надо будет подключить к единой канализационной трубе, по которой стоки пойдут в очистные отстойники.

Монтаж трубопровода

Первым делом необходимо определиться с . Лучше приобретать изделия из поливинилхлорида (ПВХ), поскольку чугунные и металлические варианты требуют сварочных работ.

Процесс электрической сварки чугунных труб для неопытного обывателя может стать «камнем преткновения» на пути к положительному результату. Чугун – хрупкий металл, и резкое охлаждение стыкового шва неминуемо приведет к появлению микротрещин.

Пластиковые трубы обладают массой достоинств, в числе которых:

• небольшая масса;
• простота монтажа;
• доступная цена;
• большой выбор переходников и отводов;
• инертность к агрессивным средам;
• долговечность.

Монтаж начинается с кухни. Самая удаленная точка, обычно это место под установку кухонной раковины, располагается выше всех последующих.

Последним подключается туалет (унитаз), сточная труба которого расположена ближе всего к центральному стоку.

Благодаря большому выбору фасонных изделий из ПВХ монтаж производится очень быстро. Наличие уплотнителя надо проверять на складе перед выпиской товара

Целесообразно объединить в один стояк кухню и ванную комнату. Для подключения всех точек сброса воды, кроме туалета, используется труба сечением 50 мм. Для туалета – 110 мм.

Значение угла наклона зависит от диаметра трубы. Для 50 мм разность высот двух точек, удаленных друг от друга на 1 метр, составляет 30 мм. Это значение строго зафиксировано в нормативной документации.

При меньшей разности вода будет застаиваться. При большем значении твердые фракции налипнут на стенках трубы, а за счет возросшей скорости сброса велика вероятность срыва ближайшего гидрозатвора.

Гидрозатвор представляет собой естественный барьер, предотвращающий попадание воздуха виз канализации в помещение. В его роли может выступать сифон для раковины

Подробная информация о разводке канализации в частном доме представлена в .

Обустройство вентиляции трубы

Вытяжная система канализации предназначена для уравновешивания отрицательного давления внутри трубопровода. За счет связи канализационных труб с атмосферой происходит выравнивание системы.

В качестве вентиляционной системы используется:

• ;
• воздушный клапан.

Фановая вытяжка является продолжением центрального стояка. Ее выводят над коньком крыши на расстоянии 30-50 см. Для защиты от осадков, на вывод крепится дефлектор, который дополнительно усиливает тягу.

Установка фановой вытяжки для частного коттеджа крайне нецелесообразна. Такая система потребует утепления трубопровода, а также выделения отдельного вентиляционного короба в перегородках.

Воздушный клапан – идеальный вариант. Его легко монтировать в трубопровод. Устройство устанавливается прямо в помещении. Клапан оснащен мягкой резиновой мембраной, которая пропускает воздух только внутрь.

Для двухэтажного дома достаточно одного устройства. Клапан монтируется на втором этаже.

Схема подключения точек сброса отработанной воды к центральной трубе. Разность высоты подключения оттока посудомойки и унитаза определяет общий угол наклона трубопровода

Этап №3 — установка септика

Если принято решение делать систему канализации в частном доме своими руками, то лучше установить септик из бетонных колец или готовый пластиковый резервуар.

Объем емкости для сбора и отстоя органических отходов определяется расчетным путем. Обязательно прибавьте дополнительный куб. Точка врезки трубы располагается на расстоянии 2/3 от верхнего края септика, поэтому доверху он не заполняется.

Устройство ямы-септика

Первым делом надо выкопать три ямы для установки емкостей. Для экономии времени и финансовых затрат, два резервуара-отстойника целесообразно объединить в один.

Дно выкопанной ямы стоит укрепить бетонным основанием. На землю бетон класть нельзя, поэтому насыпьте слой щебня, толщиной 20 см.

Для устройства основания выставляется опалубка из строительной доски. Закреплять её надо арматурой по внешнему и внутреннему периметру.

Состав смеси используйте такой же, как для заливки фундамента. При этом обязательно уложите вязаную сетку в качестве армирующего элемента. Цемент лучше брать марки М500, так как вес заполненной емкости будет велик.

После того как основание затвердеет, а это произойдет не раньше, чем через 3 недели, переходите к установке накопителей.

С помощью крана в выкопанную яму устанавливают . Когда уложено первое звено, стык с основанием надо промазать цементным раствором или плиточным клеем. Так вы добьетесь герметичности.

При установке септика из бетонных колец необходимо раствор наносить с излишком, чтобы он выдавливался при укладке последующего кольца

То же самое проделайте с последующими кольцами. Перед установкой второго и третьего, на стыки предварительно нанесите слой раствора. После монтажа всех звеньев еще раз обработайте стыки внутри емкости. Когда резервуар установлен, внутри делается перегородка из кирпича.

Для очистки монтируются . Горизонтальную перегородку выполняют бетонной плитой с отверстиями под пластиковые крышки.

Последним шагом является  всех внутренних поверхностей двух емкостей.

Стоит иметь ввиду, что выходное отверстие из первой емкости должно быть на 10 см ниже, чем первое — входное из дома.

Угол наклона определяется по тем же параметрам, что и для домашней разводки: при диаметре трубы 110 мм, разница высот на 1 м составляет 20 мм.

Схема установки дренирующего септика с двумя герметичными резервуарами. Наличие второй емкости позволяет отфильтровать воду от ила и прочих загрязнений

Чтобы наклон трубы соответствовал нормам, входное отверстие второго отстойника опускается на 10 см относительно первого.

На верхнюю часть резервуаров, а также на внутреннюю часть очистных люков крепится утеплитель. Очистные или смотровые люки устанавливаются прямо над перепускными трубами, чтобы можно было их чистить.

Для  устройство бетонного основания не требуется. Здесь грунт под кольцами должен пропускать воду и задерживать нечистоты.

Поэтому на дно ямы насыпается песчано-щебеночная подушка. Чем толще слой щебня, тем дольше колодец будет выполнять свои функции. Через 5 лет придется заменить верхний слой щебня на новый, потому что старый заилится.

Следите за уровнем. При установке первого кольца на щебень, один край может перекосить. Если такое случилось, просто приподнимите краном звено и выровняйте щебнем уровень.

Стыки колец надо обработать раствором, чтобы добиться герметичности. Устройство гидроизоляции и смотрового люка происходит по аналогии с отстойником.

Так устроен дренажный колодец. Чем толще насыпная фильтрующая подушка из щебня, тем реже придется ее менять

Организация вентиляции септика

Установка вентиляционных труб для септиков оправдана только в случае использования аэробных бактерий. Они усиленно поглощают воздух, который подается через вытяжку.

Еще одной разновидностью биологических бактерий являются анаэробы. Процесс их жизнедеятельности протекает без кислорода.

Важно не путать эти два понятия, так как некоторые анаэробы погибают, если в среде есть воздух.

В отстойники добавляются . Бактерии полностью перерабатывают органику в воду. На практике добиться такого эффекта можно только при установке комплексных фильтрационных систем, но все-таки их надо использовать. Поэтому трубу для вентиляции установите в оба отстойника.

Канализационная труба из ПВХ для наружного применения выводится из каждой емкости через крышку. На конце устанавливается дефлектор.

Этап №4 — прокладка центральной трубы

Канализационная труба, которая выводит нечистоты из дома, отводится от цоколя на расстояние 5 м. Трубопровод для наружного применения окрашен оранжевым цветом. Такое изделие отличается от «домашних» труб более толстыми стенками. Допустимая глубина укладки – 3 м.

Глубина траншеи определяется по таблице показателей промерзания грунта, плюс 10%. Среднее значение по России – 1,8 м

На дно выкопанной ямы, а также сверху уложенной трубы, насыпается слой песка 8-10 см. Чтобы обеспечить наилучший отвод органических нечистот из дома в резервуары септика, труба должна идти по одной линии. Повороты центрального стока категорически нельзя допускать.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

• биологическая очистка бактериями;
• механическая фильтрация сетками;
• окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от , достигает более 90%.

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Выводы и полезное видео по теме

Тонкости обустройства канализации изложены автором видео, который занят прокладкой канализационных труб:

Об устройстве септика из бетонных колец пойдет речь в следующем видео:

Устройство канализации в частном доме – важный этап строительства. Еще на стадии проектирования хозяин должен задуматься над будущей конструкцией септиков, их расположением, а также о системе фильтрации.

От правильного обустройства канализационной системы будет зависеть комфорт всех проживающих в доме, поэтому, при наличии сомнений в своих силах, ее обустройство лучше доверить специалистам.

У вас есть личный опыт проектирования и обустройства канализации в загородном дома? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Как сделать слив в частном доме 🚩 Сливное отверстие в частном доме 🚩 Сантехника

Как сделать слив в частном доме 🚩 Сливное отверстие в частном доме 🚩 Сантехника

Пожалуйста, включите JavaScript для лучшего использования

16 Июня 2011

По EasyHow

Канализационная система частного дома состоит из канализации и септика — выгребной ямы. Для его установки в первую очередь потребуется определиться с местом, устройством и материальной емкостью септика. Разводка канализации выполняется с использованием толстостенных пластиковых труб на правильной глубине и уклоне к септику не менее 5 градусов.

Инструкция

Канализационная система частных домов строится из простых материалов. Чтобы обустроить дренажную систему частного дома по упрощенной схеме потребуются: пластиковые трубы и материал для устройства емкости септика (керамический кирпич, бетонные кольца или б/у шины большого диаметра). Емкость септика следует делать из биологической очистной станции, если грунт не глинистый, а уровень грунтовых вод более 2-2. 5 метров. Септик будет представлять собой фильтрующий колодец, обеспечивающий частичную очистку сточных вод.

На первом этапе устройства системы канализации следует определить место расположения септика, т.е. емкости стоков. Здесь необходимо учитывать уровень водозабора, если у вас на участке колодец или колодец с питьевой водой, чтобы не допустить разлива сточных вод.

Также следует по возможности размещать септик от жилого дома, но учитывать возможность откачки нечистот. Гнилостные бактерии в септике-выгребной яме, при достаточном объеме и низком уровне грунтовых вод, будут эксплуатировать стоки канализации несколько лет без дополнительной очистки.

Устройство септика предполагает разные варианты. Проще всего использовать старые автомобильные или тракторные покрышки. Септик из керамического кирпича следует класть без раствора по боковым швам для обеспечения сброса стоков. Бетонную конструкцию при укладке на стыки также нужно обеспечить фильтрацией в грунт. Крышка септика должна обеспечивать безопасность при нахождении на выгребной яме. Так что лучше всего сделать это в бетоне с отверстием для люка. Современные люки производятся как из чугуна, так и из полимерпесчаного материала.

Затем измерьте длину канализационной линии. Трубу лучше использовать полимерную, желательно более прочную и избегать установки лишних стыков во избежание прогиба при укладке. Диаметр труб оптимально выбрать 110 мм и как можно ближе подвести к источнику (раковине, стиральной машине, ванне) и уже там сделать переходник на диаметр 50 мм, тем самым будет меньше засоров.

При прокладке достаточно длинных канализационных линий потребуется ревизия отводов, предназначенных для прочистки в случае засорения. Важно обеспечить максимальный угол спуска трубы, не менее 5 градусов. Глубина дренажных линий зависит от промерзания грунта в вашей широте, обычно не менее одного метра.

Совет полезен?

Дренаж собственности | Клюквенный городок

У домовладельцев часто возникают вопросы о проблемах канализации между домами. Незначительные изменения схемы дренажа, такие как изменение стока из водосточной трубы, установка приподнятого кашпо, посадка или удаление растительности, не требуют разрешения на строительство.

Политика дренажа

Общие правила дренажа

• Дренаж с крыши и поверхности, собираемый системой или трубой, должен отводиться примерно в 10 футах от края участка, чтобы обеспечить естественное распространение воды. Сконцентрированный поток не должен сбрасываться на границу соседнего участка, а также на тротуар, улицу, бордюр или желоб. Если уклон направлен в сторону соседних владений, дренаж должен быть спущен так, чтобы он стекал от конструкций, расположенных вниз по склону, в максимально возможной степени. Если это возможно, не связывайте несколько водосточных труб вместе, создавая концентрированный поток в одной трубе, а дайте листовому потоку через траву или мульчу поглощать и отводить поток.
  Дополнительные стратегии удержания воды могут использоваться для уменьшения воздействия на склоны, такие как французские дренажи, изменения почвы, дождевые сады или аналогичные элементы. Ни в коем случае нельзя подсоединять сливы крыши, подъездной дороги или фундамента к канализационной линии.
• Владельцы собственности не должны строить системы или сооружения, которые приводят к стоячей воде на территории соседей. Ограждения и подпорные стенки не должны концентрировать стоки, что может отрицательно сказаться на дренаже. Все системы ливневой канализации, трубы, котлованы и канавы должны содержаться таким образом, чтобы вода стекала с большей высоты на меньшую, не вызывая скопления воды на каком-либо участке или улице.
• Новые установленные водоотливные насосы должны располагаться на расстоянии не менее 10 футов от края участка. Водоотливные насосы не должны сбрасывать воду на тротуар, улицу, ливневые дождевики, проезжие дороги или в канавы. Сброс дренажного насоса не должен приводить к концентрированному потоку на имущество владельца за пределами площадки.
• Насыпь вокруг существующих строений должна быть надлежащим образом уплотнена и выровнена по уклону от дома с целью достижения уклона не менее 5 процентов на высоте не менее 10 футов (чтобы земля была на 6 дюймов ниже поверхности земли на стена дома). Это не всегда возможно, в зависимости от существующей градации и характеристик существующей конструкции, боковых дворов и растительности. Необходимо приложить как можно больше усилий для обеспечения положительного дренажа от фундамента конструкции. При необходимости можно выровнять неглубокую канаву или дренажную дорожку, чтобы помочь отводить стоки от фундамента здания или из низких участков двора, где осела почва.

Споры  Споры, связанные с водоотведением, между владельцами частной собственности являются частными делами, которые должны решаться непосредственно между затронутыми владельцами собственности.
