Какой толщины газоблок использовать для постройки дома: особенности кладки, толщина, армирование и отделка

особенности кладки, толщина, армирование и отделка

Главная / Информация /

Достоинства и недостатки стен из газосиликатных блоков

•
  Крупные размеры блоков позволяют возводить стены из газосиликата гораздо быстрее по сравнению с, например, классическим кирпичом
•
  Газосиликат имеет малый вес
•
  Хорошо обрабатывается
•
  Является негорючим материалом

Одним из важных недостатков газосиликата явлется его гидроскапичность, что влечет за собой необходимость в организации его защиты от влаги, как на этапе строительства, так и в дальнейшей эксплуатации.

Толщина стен из газобетона также считается одним из основных недостатков данного материала.

Необходимость в дополнительном армировании и перемычках над дверными и окнонными проемами

Толщина стен из газобетона

Перед началом работ по сооружению газобетонных конструкций необходимо произвести расчеты на прочность. Оптимальная толщина газобетонной стены определяется, исходя из необходимого уровня теплоизоляции и прочности сооружения.

Для определения толщины стены из газобетонных блоков приняты следующие нормы:

•
  Минимальная толщина несущих стен для сооружений с сезонным проживанием — 200 мм (блок D300 – D400)
•
  Для возведения подвала и цокольного этажа рекомендуется применять газобетон толщиной 400 мм (блок D600, класс B3,5)
•
  Межкомнатные перегородки 100-200 мм (D300)

Исходя из формулы Т = Rreg*λ, для несущей конструкции, возводимой в Москве и области,  толщины стены из газобетона должна быть не менее 44 см (при использовании блока D500) и 37,5 см (для блока D400).

Толщина стены в зависимости от характера постройки:

•
  Хозблок или гараж, дачный домик достаточно будет 20 см
•
  Для круглогодичного проживания данный показатель увеличивается в 2 раза. Толщина несущих стен для сооружений, используемых для круглогодичного проживания, рассчитывается с учетом теплопроводности материала. Толщина может быть или увеличена, исходя из полученных расчетов, или быть аналогичной летнему варианту, но дополнительно утеплена.
•
  При строительстве сооружения более 1 этажа, толщина стен может достигать 30-40 см
•
  Несущие стены должны быть шире внутренних перегородок из газобетона на 10-15 см

Как выполнять возведение газобетонных стен своими руками

Как выкладывать первый ряд — особенности

Важно! Газобетон является гигроскопичным материалом и при повышенной влажности снижается качество его свойств. Поэтому важно на этапе подготовки к кладке произвести работы по отсечной горизонтальной гидроизоляции. Чаще всего для этого применяется рубероид или подобный рулонный материал, так же подойдет полимерный раствор.

Качество будущей конструкции зависит от того насколько хорошо выложен первый ряд кладки, поэтому важно произвести выравнивание поверхности при помощи цементного раствора и кельмы (или гребенки), оценить при помощи строительного уровня отсутствие каких-либо перекосов.

Кладка газобетона может производится в один или в два ряда. При двухрядной кладке можно использовать обычный цементный раствор, так как мостики холода будут перекрываться вторым рядом. При одноблочной кладке специалисты рекомендуют использовать специальный клеевой раствор, замесить его в соответствием с инструкцией производителя. Консистенция кладочного раствора должна быть похожа на густую сметану. Наносят его специальным ковшом или мастерком, после чего выравнивают гребенкой. Если клей выступает, его удаляют мастерком, но ни в коем случае не затирают.

Важно! Толщина шва между фундаментом или перекрытием и первым рядом кладки должна быть не менее 20 мм! Толщина шва между рядами должны быть не более 3 мм, иначе это ухудшит тепло- и звукоизоляционные качества кладки.

Каждый новый ряд кладки осуществляется с одного и того же угла. Ряды относительно друг друга должны укладываться с перевязкой (то есть со смещением 8-10 см). Торцы блоков бывают гладкими (бюджетный вариант) и с пазами. Во втором случае нет необходимости из промазывать раствором, если же блоки гладкие, на их стыки необходимо наносить клей.

В конце ряда укладывают доборный блок, края которого промазывают клеевым раствором с двух сторон. Обрезка блоков производится специальной ножовкой. После кладки необходимо произвести обработку поверхности специальным рубанком. По окончании кладки ряда его ровность проверяют строительным уровнем.

Важно! Возведение стен последующих этажей недопустимо без установки междуэтажного перекрытия.

Для того, чтобы защитить блоки от дождя, распаковывать их рекомендуется по мере необходимости, выложенные ряды — прикрывать пленкой. Так же важно соблюдать температурный режим, оптимальным считается диапазон от +5 до +35 С.

Кладка газосиликатного блока Ytong — видео

Инструменты , необходимые для кладки газосиликатных блоков:

•
  штроборез
•
  строительный уровень
•
  мастерок
•
  рубанок
•
  каретка для клеевого раствора
•
  молоток из резины
•
  ножовка
•
  терка с металлическими зубьями
•
  угольник

Армирование газосиликатной кладки

Для укрепления кладки как правило используют арматуру не менее 8 мм, для повышения качества ее предварительно обрабатывают антикоррозийным составом.

Далее в блоках при помощи штробореза прорезают специальные канавки, глубина которых должны быть достаточной для полного погружения стержня. Перед укладкой арматуры штробу заполняют клеем, убирая излишки мастерком. По технологии в блокам до 200 мм проделывают штробу в 1 ряд, более 200 мм — в два ряда с одинаковым расстоянием от краев блока.

Первый пояс арматуры рекомендуется укладывать в первом же ряду газосиликатной кладки, далее повторять его через каждые 3-4 ряда.

Обязательно усиливают арматурой:

•
  верхний ряд кладки, на который будет опираться перекрытие
•
  ряды под оконными проемами
•
  дополнительно арматурой можно укрепить углы сооружения

Для однородности кладки дверные и оконные проемы устраивают при помощи  U-образные блоки, в которые укладыют армирующие конструкции, например ж/б балки.

Обратите внимание! Армирование газосиликата своими руками без расчета по СНиП применяется для уменьшения риска образования трещин, и не может увеличить несущую способность конструкции.

Наружняя и внутренняя отделка газосиликатных стен

Для того, чтобы стена из газобетонных блоков прослужила как можно больше, ее обязательно необходимо защитить от воздействий внешней среды, особенно от осадков. В качестве отделочного материала для газобетона с внешней стороны как правило применяют:

•
  штукатурку с высокой адгезией
•
  кирпич (важно знать, что при отделке кирпичом необходимо проделывать вентиляционные отверстия и защищать газобетон гидроизоляцинным материалом, чтобы избежать отсыревания блоков)
•
  сайдинг
•
  в условиях сурового климата дополнительно используют утеплитель

Схема внешней отделки отделки стены из газобетона кирпичом

Для внутренней отделки чаще всего применяют гипсокартон или штукатурку с последующей покраской или поклейкой обоев. Отделка газобетона должны быть осуществлена таким образом, чтобы не нарушить его главное преимущество — способность «дышать».

Поэтому внутреннюю отделку газобетонных стен производят паронепроницаемыми материалами, а внешнюю — наоборот (варианты отделки газобетона).

Толщина стен из газобетона в разных регионах России: расчет, формула

Благодаря небольшому по сравнению с силикатным или красным кирпичом весу, хорошим тепло- и звукоизолирующим свойствам, морозо- и пожароустойчивости, простоте механической обработки и монтажа, газобетонные блоки применяются в строительстве несущих элементов и перегородок жилых домов, гаражей, загородных коттеджей. Многие делают неправильную толщину стены из газобетона, что при малой ее мощности не позволяет препятствовать проникновению холода и требует дополнительного монтажа утеплителя, а при большой приводит к нецелесообразной трате лишнего материала, а следовательно и денег. Для того чтобы избежать такой ситуации, необходимо разобраться в том, что влияет на этот показатель и каким он должен быть согласно нормативам и в зависимости от внешних факторов.

Оглавление:

1. Расчет необходимой толщины
2. Что влияет на мощность конструкций?
3. Резюме

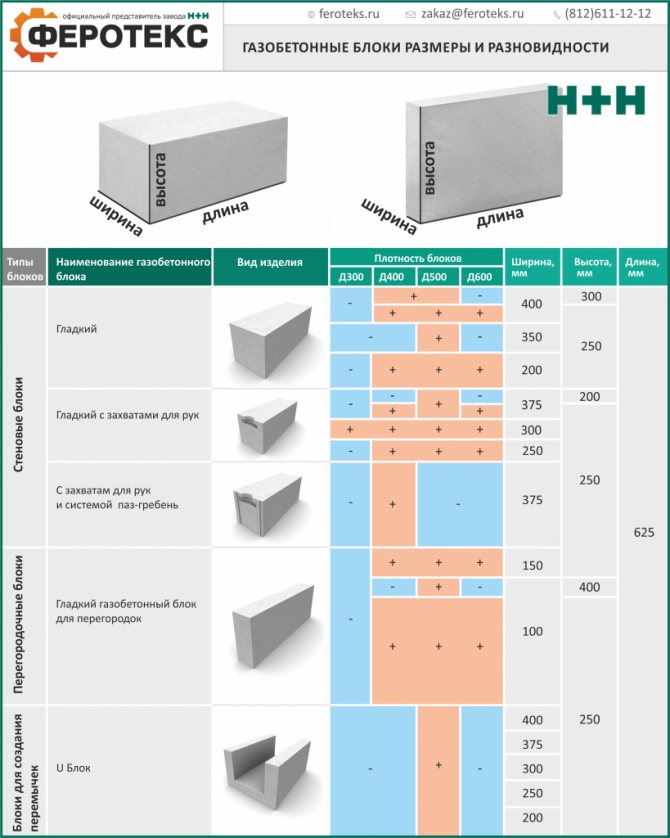

В зависимости от плотности в кг/м3 данный материал бывает нескольких видов:

• D300-D500.

Легкие блоки с низкой плотностью и прекрасными теплоизоляционными свойствами. Применяются в основном в качестве утеплителя.

• D500-D900.

В отличие от предыдущих имеют достаточную прочность, весят больше и немного лучше проводят тепло. Прекрасно подходят в качестве основного материала для возведения стен.

• D1000-D1200.

Тяжелые газоблоки с самой высокой плотностью для строительства зданий, требующих прочности конструкций.

Значение мощности рассчитывается в зависимости от следующих факторов:

Согласно требованиям такого норматива как СНиП 23-02-2003, минимальная толщина (H) рассчитывается по следующей формуле: H = R_req × λ, где:

• R_req – сопротивление конструкции к теплопередаче, рассчитываемое для каждого региона;
• λ – коэффициент теплопроводности газоблоков, (Вт/м∙°С) зависит от марки и влажности.

Чем ниже значение λ, тем лучше его теплоизоляционные свойства – соответственно, самым оптимальным показателем обладают стены из газобетона марки D300, а самым худшим – D1000. У влажного материала вследствие наличия в полостях воды проводимость тепла выше, чем у сухих.

Величина R_req характеризует сопротивляемость материала к прохождению через него общего количества тепла, накапливаемого внутри помещения, и равняется произведению градусо-суток (D) отопительного периода на поправочный коэффициент a и прибавлению к полученному результату константы b: R_req = (D×a)+b.

Величина D равняется произведению разности температур внутри помещения в отопительный период и среднесуточной наружной на его продолжительность в днях: D=(tвн.пом-tнар)×Pот.периода.

Так, например, для Москвы этот показатель при 214 сутках со средней температурой воздуха снаружи и внутри помещения -3,1 и +20°С равен 4943 градусо-суток; южные регионы имеют самое низкое значение D, так, например, в Ростовской области оно составляет всего 3523 °С*сут, а в северных – Сибирь, Магадан, Урал – наиболее высокое. Значения переменных а и b зависят от типа используемого здания и для стен жилых домов, гаражей и коттеджей, равняются 0,00035 и 1,4 соответственно.

Употребив из справочных материалов значение градусо-суток отопительного периода, вышеуказанные коэффициенты и теплопроводность марок блоков, можно высчитать, какая толщина по нормативам должна быть у стен из газобетона в наиболее крупных городах различных частей России и прилегающих к ним областях.

Расчет мощности конструкций из ячеистого бетона для различных зон РФ:

График изменения толщины стеновых конструкций в зависимости от региона и марки газосиликатных блоков:

Наилучшими теплоизоляционными свойствами характеризуются стены из газобетона марок D300-D400. Толщина их колеблется от 20 до 40-45 см, несмотря на это, данные материалы содержат очень много пор с воздухом и мало несущего на себе нагрузку застывшего раствора. Самой же высокой прочностью, но при этом большой толщиной стен (до 100 и более см), необходимой для сохранения внутри помещения тепла, отличаются газоблоки марок D800, D1000. Чаще всего их используют в строительстве общественных зданий, торговых павильонов и других сооружений с большой нагрузкой и дополнительным утеплением.

«Золотой серединой» и наиболее оптимальным соотношением прочность-теплопроводность характеризуются блоки D500-D600, чаще всего применяемые в возведении как жилых домов и коттеджей, так и других построек.

Что учитывать при выборе мощности стеновых конструкций?

Кроме расчетных значений также выделяют еще несколько факторов, от которых зависит толщина.

1. Длительность нахождения в возводимом строении в течение календарного года. Для дачного домика, хозяйственной пристройки, гаража из газобетона, отапливаемых непродолжительное время, можно использовать тонкие стенки толщиной не более 20 см, способные выдерживать вес кровли и обеспечивать защиту от холодов в весенне-осенний период. Противоположная ситуация в жилых зданиях постоянного проживания – для того чтобы тепло не уходило из помещений, необходимы стены с расчетной мощностью 30-40 см.

2. Вид – несущие конструкции должны иметь толщину на 10-15 см больше, чем перегородки внутри помещения.

3. Количество и расположение этажей – при увеличении высоты здания используют газоблоки с большей прочностью. Толщина стен одноэтажного строения должна составлять не менее 25 см, двух и более – 30-40 см.

4. Климатические условия снаружи – продолжительность холодного периода и средние температурные показатели напрямую влияют на мощность ограждений здания. Стены в Сибири делают толще, чем в южных регионах.

5. Наличие или же отсутствие слоя утеплителя (пенополистирол с обязательным нанесением поверх него слоя фасадной штукатурки) – применение теплоизолирующих материалов позволяет использовать блоки меньшей толщины. Стена без утеплителя кроме того, что имеет неприглядный эстетический вид, из-за открытой пористой структуры быстрее впитывает влагу, способствующую увеличению теплопроводности конструкции.

Итоги

• Ячеистый бетон в современном строительстве является одним из самых приемлемых как по цене, так и по качеству материалов для возведения всевозможных зданий.
• Стены дома из газобетонных блоков обладают высокой прочностью, относительной долговечностью и хорошими теплоизолирующими свойствами.
• Используя приведенные в нормативах формулы, можно рассчитать оптимальную мощность ограждающих конструкций с учетом условий конкретного региона, позволяя экономить материал и делать толщину стен в Московской области меньше, чем в северных.
• Применение утеплителя для облицовки кладки из газоблоков увеличивает срок их эксплуатации и уменьшает расход.
