Конструкция крыши деревянного дома: Конструкция крыши деревянного дома — ее устройство и строение (фото и видео)

admin

Содержание

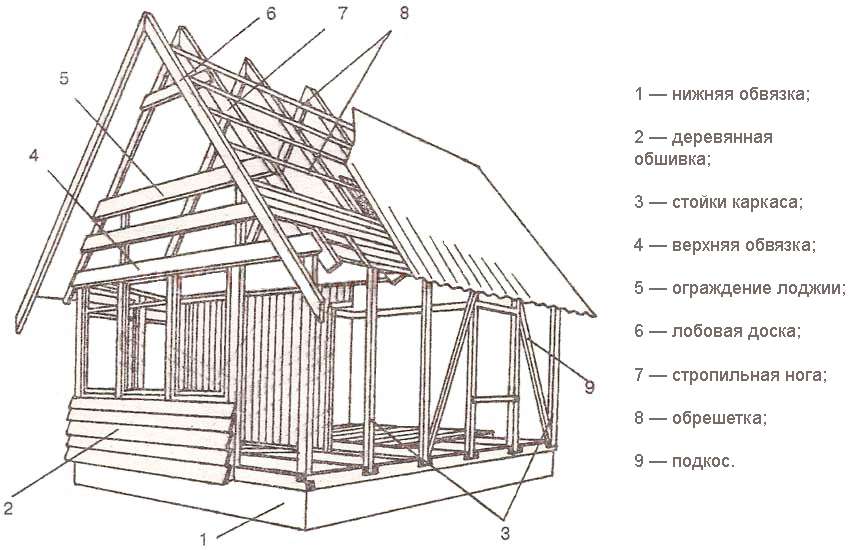

Конструкция крыши деревянного дома — ее устройство и строение (фото и видео)

Деревянные дома, славящиеся своей экологической чистотой, долгим сроком службы, пользуются в России популярностью. Лёгкая, но прочная, долговечная древесина хвойных пород на европейской территории страны – традиционный строительный материал, применяемый для возведения жилых, хозяйственных строений. Сейчас дома из бруса или бревна снова вошли в моду, они строятся повсеместно в качестве дачных, садовых или даже городских коттеджей. Чтобы конструкция из этого древесины прослужила долго, необходимо учитывать особенности этого материала при создании проекта крыши, а также выборе кровельного покрытия и сопутствующей фурнитуры. Сегодня мы расскажем про устройство крыши деревянного дома, о ее характерных чертах и особых требованиях, которые нужно соблюдать в процессе возведения.

Содержание статьи

Стропильный каркас

Стропильная система – своеобразный каркас крыши, обеспечивающий ей жесткую форму, высокую несущую способность. Он состоит из вертикальных опор и горизонтальных затяжек, которые в разрезе образуют наиболее устойчивую геометрическую фигуру, треугольник. Каркас кровли деревянных домов изготавливают их древесины. Для ‘того используют брус или доски из дерева твердых пород, обработанные антисептиком, а также огнеблокирующим составом. При конструировании стропильной системы, определяют следующие параметры:

  1. Сечение элементов каркаса. Толщина досок или бруса конструкции зависит от нагрузки, ложащихся на них в процессе эксплуатации. При подсчете суммируют вес кровельного материала, самой стропильной системы, гидроизоляции, пароизоляции, утеплителя, а также снеговую нагрузку. Обычно для изготовления мауэрлата, лежней и стоек применяют брус 100х100 мм или 150х150 мм, а затяжки, ригели, подкосы и стропильные ноги делают из обрезной доски сечением 50х150 мм или 100х150 мм.
  2. Шаг между элементами. Шаг между стойками и стропильными ногами определяют в соответствии с сечением элементов, а также весом и размером листов кровельного материала и утеплителя. Обычно расстояние между ними делают в диапазоне 60-120 см в зависимости от указанных параметров.
  3. Состав каркаса. Самая простая конструкция стропильной системы включает в себя только мауэрлат и стропила. При усложнении строения устройства крыши, усложняется и каркас, в него вводят стойки, затяжки, ригели и подкосы, компенсирующие нагрузки, которые воздействуют на систему.

Учтите, деревянная крыша изготовляется только из сухой древесины, влажность которой не выше 15%. При изменении влажности дерева размеры материала изменяются, поэтому при использовании сырых досок конструкция в процессе эксплуатации может существенно деформироваться. Антисептическую обработку выполняют для защиты от деятельности плесневых и грибковых микроорганизмов, которые активно распространяются во влажной среде, приводя к загниванию.

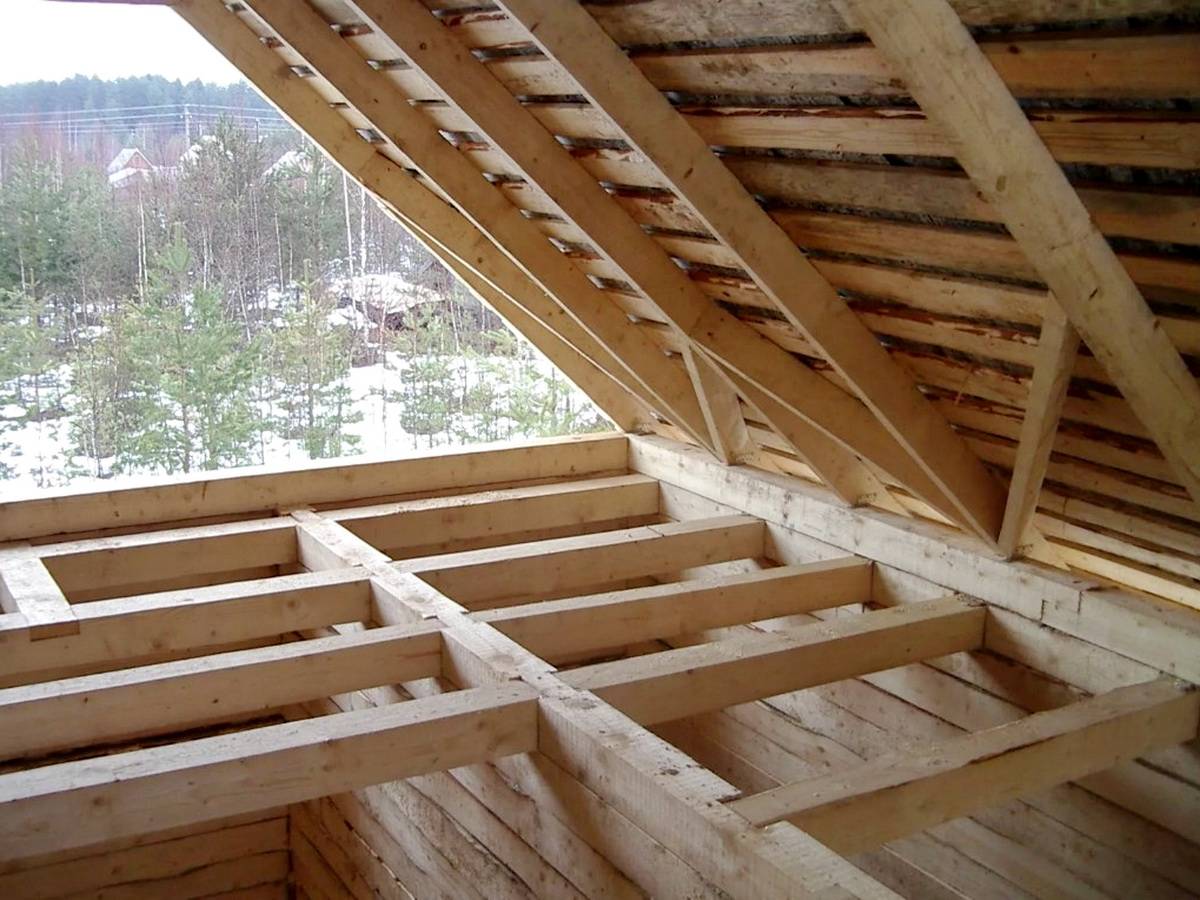

Стропильная система деревянного дома

Кровельный пирог

Конструкция крыши домов из дерева многослойная, поэтому ее называют емким термином «кровельный пирог». Входящие в него материалы, дополняют, улучшают эксплуатационные характеристики друг друга, делая кровлю устойчивой к влаге, перепадам температурой и прочной. С точки зрения состава кровельного пирога, строение крыши может быть 2 видов:

  • Холодная. Холодной кровлей называют конструкцию, а состав которой не входит термоизоляция ската. Крышами именно такого типа оборудовались деревянные терема на Руси. Подкровельное пространство в них, где оборудовался неотапливаемый чердак служил воздушной прослойкой, изолирующей жилые этажи от холода. С точки зрения строительства, это более простая и дешевая конструкция, состоящая только из пароизоляции, гидроизоляции и кровельного покрытия.
  • Теплая. Кровля теплого типа – более современная технология, которая распространилась с появлением современных термоизоляционных материалов и отапливаемых мансард. Если подкровельное пространство отапливается, то строение лишается воздушно прослойки, защищающей от охлаждения, в то время как через скаты крыши, обладающие большой площадью, происходят максимальные теплопотери. Поэтому теплая кровля помимо пароизоляции и гидроизоляции включает в себя еще и слой утеплителя, который оптимизирует температурный режим в сооружении.

Теплая и холодная кровля

Отличия теплой и холодной крыши

Важно! Теплая кровля для деревянного дома – достаточно сложное и дорогое строительное решение, которое используется только в сооружениях с жилыми мансардами и отапливаемыми верхними этажами. Крыши холодного типа используются для бань из бревна и бруса, навесов, беседок, сезонно используемых или неотапливаемых построек.

Кровельные покрытия

Древесина при высокой прочности является достаточно легким строительным материалом, поэтому фундамент для сооружений из бревна и бруса, а тем более каркасных делают неглубокий, ленточный, столбчатый или свайный. Чтобы не утяжелять конструкцию, кровельное покрытие для деревянного дома нужно использовать легкое, малошумное и негорючее. Чаще всего применяют:

  1. Металлические кровли. Кровельные покрытия на основе оцинкованной стали с разными полимерными и лакокрасочными покрытиями (металлочерепица, профнастил, фальцевая кровля) обладают малым весом, составляющим не более 10 кг/м2, высокой прочность и несущей способностью. Недостатками этих материалов считают высокую шумность и большую теплопроводность.

    Металлочерепица

  2. Ондулин. Это современное кровельное покрытие из целлюлозных волокон, пропитанных модифицированным битумом, с волнистым профилем. Вес одного листа материала, площадь которого составляет около 2 м2, составляет всего 6 кг. Ондулин обладает низкой теплопроводностью и резонирующей способностью. Недостаток этого материала – низкой устойчивость к ультрафиолету, в результате которой ондулин со временем выгорает, и легкая воспламеняемость.

    Ондулин

  3. Мягкая кровля. Также для перекрытия домов из дерева применяют рулонные или штучные гибкие кровельные материалы. Рулонная мягкая кровля (рубероид, кровельные мембраны) славятся высокой гидроизоляционной способностью, но низким декоративным потенциалом. А вот битумная черепица лишена этого недостатка. Однако, все виды мягкой кровли относятся к легко воспламеняющимся, потому в деревянном строительстве используются с осторожностью.

    Битумная черепица

Устройство кровли дома из дерева

Опытные мастера считают, что главным фактором выбора кровельного материала, с помощью которого выполняется устройство деревянной крыши, выступает сопротивление горению. Так как риск возникновения возгораний в постройках из дерева достаточно высок, для их перекрытия лучше использовать негорючие материалы (керамическую черепицу, шифер, металлические кровли).

Особенности возведения кровли

Древесина – строительный материал, используемый для возведения жилых домов на территории России, уже много веков, поэтому особенности работы с деревом хорошо изучены. Уникальные свойства деревянных конструкций в том, что они изготавливается из природного сырья, которое пропускает воздух, «дышит», регулирует влажность. Чтобы крыша из дерева была прочной и долговечной необходимо:

  • Соблюдение сроков усадки. Дома чаще всего строят из сырой древесины, которая в процессе эксплуатации постепенно высыхает, в результате чего изменяются размеры сооружения. Хотя высыхание дерева происходит в течение 5 лет, наибольшая усадка происходит в первые 1-2 года. Поэтому крышу на деревянные постройки налаживают только спустя год после завершения постройки дома. Исключение составляют только сооружения профилированного или клееного бруса, усадка которых не превышает 5%.

    Усадка деревянных домов

    Сроки усадки разных пород дерева

  • Использование подвижных креплений. Дерево – природный материал, который при колебаниях влажности окружающего воздуха изменяется в размерах. Чтобы компенсировать эти расширения, не допустить деформации конструкции, нужно использовать подвижные крепления. Специальные кляммеры, заменяющие жесткие крепления, позволяют крыши «дышать» вместе с коробкой дома.

    Крепления, компенсирующие усадку

  • Подбор материала. Для возведения кровли применяют здоровую древесину хвойных пород, влажность которой не превышает 19%. Чтобы предотвратить загнивание каркаса, брус или доски обрабатывают антисептическим составом, антипиреном для защиты от возгораний.

Учтите, что крыша дома из древесины подергается интенсивной нагрузке, поэтому для ее возведения требуется специальный проект, основанный на инженерных расчетах. Чтобы выполнить работы быстро, качественно, нужно найти опытных мастеров-кровельщиков, знакомых с особенностями работы с деревом.

Видео-инструкция

Конструкция крыши деревянного дома: подробная информация

Деревянный дом сегодня пользуется большой популярностью среди многочисленных застройщиков. И это несмотря на то, что стоимость таких строений может намного превышать цену дома из современных материалов, а сравнение достоинств не всегда на стороне деревянных строений. Один из недостатков ­– деревянные дома дают естественную усадку, а это увеличивает общее время выполнения строительных работ. Дело в том, что некоторые архитектурные конструкции можно строить только на стабильных несущих упорах, а фасадные стены из бруса примерно год изменяют свои размеры, это правило касается и крыши.

крыши деревянного дома

Перечень элементов ее конструкций зависит от типа стропильной системы. Какие стропильные системы рекомендуется использовать для деревянного дома?

Содержание статьи

Стропильные системы деревянного дома

Деревянные дома редко имеют большие размеры и этажность. Еще одна особенность таких строений – они постоянно немного изменяют линейные параметры из-за колебаний влажности пиломатериалов. Как следствие – к стропильным системам предъявляются повышенные требования по надежности, они должны компенсировать возможные колебания.

Чем сложнее крыша, тем больше у нее дополнительных элементов, а это в совокупности уменьшает ее прочность и надежность. Вывод – для деревянных домов не рекомендуется выбирать сложные многоскатные крыши.

Тип стропильной системы деревянного дома Эксплуатационные характеристики и технические параметры

Односкатная

 Встречается очень редко и только на небольших по размерам домах. Единственное заслуживающее внимания преимущество – простота конструкции. Но не все так однозначно. Площадь односкатной крыши всегда намного больше площади одного из скатов, а угол наклона меньше. Это значит, что нагрузки на элементы стропильной системы односкатной крыши существенно превышают нагрузки на скаты двускатной или вальмовой. Как следствие, для изготовления стропильной системы нужно брать более прочные и дорогие пиломатериалы, но часто и этого недостаточно, для увеличения прочности такой крыши нужно монтировать дополнительные упоры или прогоны. Чем больше элементов крыши – тем она сложнее вне зависимости от названия и вида, единственное преимущество исчезает.

Двускатная простая

 Наиболее часто используемый вариант конструкции крыш деревянных домов. По всем показателям занимает одну из лидирующих позиций, традиционная конструкция крыши деревянных строений.

Двускатная ломаная

 По техническому устройству несколько сложнее обыкновенной двускатной. Преимущество – увеличиваются размеры чердачных помещений. Часто именно такая конструкция применяется для мансардных помещений.

Четырехскатная

 Сложная конструкция крыши, используется на больших по площади фундамента домах. Имеет несколько разновидностей, но они ставятся только на эксклюзивных индивидуальных сложных проектах. Самостоятельно построить такие стропильные системы невозможно, нужно делать точные расчеты и иметь большой практический опыт выполнения подобных работ. Желательно доверять такие крыши профессиональным строительным компаниям.

Самое простое устройство стропильной системы имеет крыша с одним скатом, который наклонен под углом от 14 до 26 °

Особенности конструкции четырехскатной крыши

Все типы крыш могут быть теплыми или холодными. Рассмотрим более подробно, из каких отдельных элементов состоит конструкция крыш.

Общие требования к стропильным системам

Крыша любого дома, вне зависимости от ее конструкционных особенностей, должна отвечать требованиям строительных норм и правил.

Устойчивость к постоянным и временным нагрузкам

Во время проектирования конструкции принимаются во внимание существующие в регионы снеговые и ветровые нагрузки, вес кровельных материалов, эпюры распределения усилий по узлам и т. д. При этом архитекторы обязательно используют коэффициент запаса прочности, для крыш деревянных домов он установлен не ниже 1,4. Это вызвано тем, что не все материалы могут отвечать расчетным показателям по прочности, возможны определенные отклонения от технологии и т. д. Кроме того, деревянные дома имеют колебания линейных размеров, стропильная конструкция должна их компенсировать за счет повышения устойчивости.

Нагрузка на стропильную систему

Минимально возможный вес

Чем меньше нагрузка на фундамент, тем надежнее строение. Крыша на деревянном доме должна противостоять динамическим и статическим усилиям и при этом иметь минимальный вес. Во время расчета конструкции определяется оптимальный вариант сечения несущих элементов. В целях понижения веса может уменьшаться сечение стропильных ног (именно они в основном влияют на вес конструкции) за счет установки различных упоров и распорок. Уменьшение веса конструкции крыши одновременно приводит к понижению ее сметной стоимости.

Качество пиломатериалов

Для изготовления стропильной системы крыши надо использовать пиломатериалы не ниже первого сорта. Дерево – уникальный живой материал, невозможно найти две доски одного и того же сорта с абсолютно одинаковыми техническими параметрами. Каждая имеет свое количество и расположение сучков, пороки естественного развития, незначительные трещины и отклонения по размерам. К подбору досок и брусьев для крыши надо подходить очень внимательно, делать ревизию пиломатериалов перед тем, как использовать их. Все отбракованные материалы можно применять для строительства неответственных или ненагруженных конструкций деревянного дома.

Пиломатериалы

Цены на различные виды бруса

Брус

Из каких элементов состоит конструкция крыши деревянного дома

Существует большое разнообразие типовых стропильных систем, но каждый мастер вносит свои изменения с учетом конкретных особенностей здания и наличия сортамента пиломатериалов.

Мауэрлат

Используется как несущая конструкция пяток стропильных ног, изготавливается из бруса 100×100 мм. Если нет бруса, то для мауэрлата можно использовать двойные доски толщиной 50 мм. В срубах не применяются, функцию мауэрлата выполняет верхний венец. Для увеличения устойчивости фиксируется к нижним венцам металлическими шкантами. В каркасных деревянных домах этот элемент конструкции стропильной системы устанавливается, он позволяет равномерно распределять точечные нагрузки по всему периметру несущих стен и предупреждает прогиб непрочного обвязочного верхнего пояса.

Мауэрлат

Стропила

Главный элемент конструкции крыши, формирует ее геометрию и внешний вид. Стропильные ноги воспринимают на себя все нагрузки, в том числе и вес кровельных покрытий. Чаще всего изготавливаются из досок 50×150 мм, шаг стропильных ног рассчитывается индивидуально или может быть стандартным. Стандартный шаг применяется в тех случаях, когда планируется строить теплую крышу. Делается это для упрощения и ускорения процесса монтажа кровельного пирога. Дело в том, что все утеплители, вне зависимости от материала изготовления, имеют ширину 60 см. Стандартный шаг стропильных ног в пределах 57–58 см, что позволяет сразу устанавливать в ниши утеплители без предварительной подгонки размеров.

Стропила

Для стропил нужно выбирать только качественные доски, если длины недостаточно, то их разрешается наращивать.

Сращивание стропил по длине

В зависимости от длины стропил, типа кровельной системы и климатической зоны расположения здания подбираются варианты и места установок прогонов, упоров и раскосов. Пятки стропильных ног могут фиксироваться к мауэрлату или верхнему венцу жестко или при помощи специальных соединений, позволяющих совершать возвратно/поступательные движения во время усадки и изменения линейных параметров деревянного дома.

Прогоны

Служат точкой упора длинных стропильных ног, не позволяют стропильной системе прогибаться под воздействием различных усилий. Очень часто применяются в мансардных крышах, за счет них удается существенно увеличить высоту жилых помещений.

Прогоны изготавливаются из бруса, вертикальные ноги упираются о несущие конструкции дома. В зависимости от места монтажа могут быть боковыми или коньковыми.

Прогон — деревянный брус, с назначением поддерживать стропила (не дать им прогнуться)

Затяжки

Специальные балки, устанавливается специально для упора стропильных ног в случае отсутствия мауэрлата. Затяжки одновременно служат потолочными балками перекрытия. Изготавливаются из бруса 100×100 мм или досок 50×100 мм. Снимают распирающие нагрузки со стен деревянного дома, рекомендуются к использованию во время капитального ремонта старых строений. Затяжки значительно повышают устойчивость конструкции крыши, к ним могут дополнительно фиксироваться нижние части вертикальных опор.

Затяжка стропилы

Жесткое защемление коньковой балки между двумя стропильными затяжками. Такой узел соединения стропил обеспечивает высокую жесткость стропильной системы

Стойки

Монтируются в вертикальном положении, принимают на себя изгибающие нагрузки на стропила. Количество и расстояние между стойками рассчитывается индивидуально для каждой конструкции крыши. Элементы изготавливаются из бруса 100×100 мм, в верхней части делается косой запил с таким расчетом, чтобы упор был по всей поверхности. Для исключения скольжения применяются специальные методы фиксации или набиваются упорные доски.

Стойки

Подкосы

Могут работать самостоятельно или в паре со стойками, упираются о стропильные ноги под прямым углом. Целесообразность установки подкосов определяет опытный кровельщик. Если планируется использовать чердачные помещения под мансарду, то подкосы не делаются – они значительно уменьшают свободное пространство. Удерживают относительно небольшие нагрузки, могут изготавливаться из таких же досок, как и стропильные ноги.

Подкосы

Растяжки

Соединяют две стропильные ноги в единую ферму, противодействуют распирающим усилиям. Растяжки работают на растяжение, что позволяет применять для них тонкие доски. Дело в том, что доски на растяжение работают значительно лучше, чем на сжатие.

Растяжки и другие элементы на схеме

Лежень

Продольная балка посредине коробки деревянного дома. Рекомендуется устанавливать в тех случаях, когда конструкция стропильной системы требует прогона под коньком. Элемент может быть цельным или наращенным, материал изготовления – брус 100×100 мм. Лежень обязательно должен располагаться над несущими перегородками деревянного дома, об него упираются нижние части вертикальных стоек конькового прогона.

Лежень на схеме

Обрешетка

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Тип зависит от кровельных материалов. Под мягкие покрытия деревянных домов делается только сплошная обрешетка из плит ОСП или клееной фанеры, есть варианты изготовления сплошной обрешетки их обрезных досок. Но они применяются очень редко – дорого, долго и сложно.

Под металлические или штучные кровельные материалы обрешетка делается из необрезных или обрезных досок и реек. Шаг обрешетки подбирается с учетом технических параметров покрытий.

Стыковать элементы обрешетки по длине следует на стропиле, закрепляя каждый из концов гвоздями или скобами

Контробрешетка

Этот элемент конструкции стропильной системы устанавливается только для теплых крыш с утеплителем из минеральной ваты. Задача контробрешетки – обеспечивать эффективную естественную вентиляцию подкровельного пространства.

Схема устройства кровли

Минеральная вата очень негативно относится к увеличению показателей относительной влажности, показатели ее теплопроводности увеличиваются в разы, эффективность утепления существенно понижается. Кроме того, длительный контакт влажной минваты с деревянными конструкциями стропильной системы становится причиной появления гнилостных процессов со всеми негативными последствиями. Никакие самые современные парозащитные барьеры не могут полностью исключить проникновение пара в вату. Для удаления требуется вентиляция, но не накрывать утеплитель нельзя, холодный ветер выдувает теплый воздух, что также понижает показатели теплосбережения. Для решения проблемы используется специальная ветрозащита, позволяющая испаряться влаге и защищать минвату от ветра. Влага должна постоянно удаляться, для этого и делается контробрешетка. Между ветрозащитой и кровельными материалами есть продухи, процесс естественной вентиляции эффективно удаляет испарившуюся из минеральной ваты влагу.

Ветрозащитная пленка

Цены на ветрозащитные мембраны

Ветрозащитная мембрана

Кобылки

Применяются для экономного увеличения длины стропильных ног. К толстым доскам прибиваются тонкие, они не несут значительных нагрузок. За счет удлинения стропилин удается увеличить защиту фасадных стен деревянного дома, отрегулировать параметры карнизного свеса.

Кобылки

Наслонные и висячие крыши деревянных домов

Висячие крыши

Используются только для небольших домов. Особенность таких конструкций – стропильные ноги упираются только о верхний венец или мауэрлат, а в коньке между собой. Дело в том, что дом не имеет внутренних несущих стен, позволяющих устанавливать надежные вертикальные упоры или горизонтальные прогоны. Для недопущения распирания стропилины фиксируются стяжками.

В некоторых случаях в качестве упора могут служить балки потолочного перекрытия. Но так поступать следует очень осторожно и только в том случае, когда прочность балок позволяет выдерживать дополнительные нагрузки.

Висячие крыши

Схема — стропила со скользящей опорой и пропилами

Крыша с висячими стропилами

Практический совет. Если возникает крайняя необходимость делать вертикальные опоры на затяжках, то изготавливать их надо из нескольких скрепленных между собой тонких досок, установленных на ребро. Такие конструкции имеют существенно большее сопротивление на изгиб, чем брус такой же ширины.

Наслонные крыши

Монтируются на больших строениях, дополнительная жесткость стропильной системы обеспечивается за счет подкосов или горизонтальных прогонов, установленных на лежне.

Наслонные крыши

Наслонные стропила

Соединительные элементы для стропильных систем

Раньше конструкции собирались на обыкновенных гвоздях и скобах, отдельные элементы соединялись в запил. Это довольно трудоемкие работы, требуют практических навыков. В настоящее время редко можно встретить мастеров, использующих старые технологии, промышленность выпускает большой выбор металлических креплений, упрощающих и облегчающих процесс строительства крыши.

Наименование соединительного элемента Назначение
Держатель стропильной ноги Предназначен для крепления стропильной ноги к верхнему венцу или мауэрлату. В зависимости от особенностей конструкции обеспечивает жесткое или плавающее соединение. Плавающее соединение позволяет стропильным ногам во время усадки дома скользить, при этом не появляются непредусмотренные напряжения в узлах стропильной системы, она сохраняет все свои первоначальные параметры. Жесткий держатель стропильной ноги используется в тех случаях, когда вероятность усадки деревянного дома минимальная.
Опора бруса Элемент дает возможность соединять два бруса под прямым углом, при этом нет надобности делать соединение в полдерева. Надо помнить, что все соединения такого типа заметно уменьшают несущие способности элементов. Чем больше их запиливать, тем тоньше становится балка или доска, соответственно, отрезанная часть не работает.
Крепежные уголки Могут быть равносторонними и разносторонними, обыкновенными и усиленными. Наиболее часто используемые крепежные элементы, универсального назначения. Могут применяться как самостоятельные элементы или в дополнение к другим методам фиксации.
Угловой соединитель Фиксирует положение двух примыкающих плоскостей конструкции, работает на разрыв.

Детали для крепления стропил

Способы крепления стропильных ног

Кроме этих стандартных соединительных элементов, могут применяться шпильки для соединения верхней части стропильных ног. Такое соединение имеет одну степень свободы, что позволяет компенсировать колебания размеров деревянного дома.

Схема конькового соединения стропильной системы

Соединение стропил в коньковой части

Соединение стропил металлическими накладками и болтами

Практический совет. Если правильно соединять несущие конструкции крыши, то обыкновенные гвозди по надежности ничем не уступают современным элементам. Кроме того, вбить несколько гвоздей намного проще и быстрее, чем вкручивать в каждую балку или доску по 5–8 саморезов.

И еще один нюанс. Количество саморезов должно быть в разумных пределах. Если их очень много, то прочность пиломатериалом заметно уменьшится, они могут расколоться даже при относительно небольших усилиях.

Количество саморезов должно быть в разумных пределах

Цены на различные виды крепежа для стропил

Крепеж для стропил

Практические советы

Каждый деревянный сруб может иметь свои проблемы, дадим несколько советов по их устранению.

Как выровнять плоскость стропильных ног по неровному венцу сруба

Такие ситуации возникают при строительстве дома из обыкновенного, а не оцилиндрованного бревна. Обыкновенное бревно имеет различные диаметры по длине, что не позволяет сделать идеально горизонтальной плоскость верхнего венца. А все стропильные ноги должны лежать строго в одной плоскости, это аксиома строительства любой крыши. Выравнивание положения нужно делать в такой последовательности:

  1. На верхнем венце стены и на бревне конька разметьте места установки стропилин, учитывайте их шаг. Следите, чтобы стропила были параллельными друг к другу, постоянно проверяйте размеры. Имейте в виду, что посадочные места в бревнах верхнего венца нужно запиливать, после этого их не удастся на несколько сантиметров сдвигать для исправления ошибок при разметке.

    Шаг 1. Выполнение разметки

  2. По краям бревен вбейте гвозди и натяните между ними нить. Нить обязательно надо натягивать по уровню, она указывает плоскость стропилин. Расстояние между нитью и верхним венцом и коньковым бревном должно быть максимально возможным, но не превышать ширину досок для стропилин.

    Шаг 2. Натянуты нитки

  3. Против каждой метки, указывающей на положение стропилины, замерьте расстояние до нитки. Запишите его карандашом прямо на бревнах.

    Шаг 3. Замер расстояния от нитки до бревна

  4. Уберите нить, замерьте ширину доски первой стропилины. Подсчитайте разность между шириной доски и провисом нити в конкретном месте, разница – это глубина запила бревна. Такие же действия следует повторять для каждой стропилины. Губина резания будет различной, но все ноги окажутся строго в одной плоскости.

    Шаг 4. Замер ширины доски

Для того чтобы можно было быстрее измерять глубину прорезания цепной пилы, сделайте на шине метки через каждый сантиметр. Это позволит контролировать работы одновременно с пропиливанием, а не вынимать каждый раз пилу для проведения замеров.

Метки на пиле

Выполнение пропила

Установка стропилины в пропил

Как исправить фронтон

Исправлять его приходится после нерадивых строителей сруба. Если они элемент не закрепили должным образом, то со временем он обязательно наклонится в ту или иную сторону. Делать на таком доме стропильную систему нельзя, брак надо исправлять.

  1. Прибейте укосину поверх установленных стропил, она должна держать вместе не менее 4–5 элементов стропильной системы. Это нужно для обеспечения необходимой жесткости.
  2. Удалите укосину, которая ранее фиксировала положение фронтона.
  3. Наживите толстую доску с обратной стороны фронтона и большими струбцинами прижимайте ее к стропильной ноге.

Укосина

Работайте осторожно, периодически обухом топора или кувалдой постукивайте по брусьям фронтона, так они легче будут ложиться на свое место. Имея практический опыт, можно полностью выровнять фронтоны.

Видео –  Выравнивание стропил

Деревянная крыша — конструкция, устройство деревянной кровли своими руками

Для увеличения жесткости всей конструкции стойки дополнительно связывают досками шириной 0,2м. Для большей стойкости к ветровым нагрузкам наслонную стропильную систему фиксируют проволокой, которая крепится к деревянным элементам с помощью анкеров. Данная стропильная конструкция на сегодня является самой популярной и подходит домам любых форм.

Важно: для установки наслонной стропильной системы потребуется одна несущая стена посередине сооружения. Ширина дома не может быть меньше 7 м.

Если конструкция дома не предполагает наличие поперечной несущей стены, то рекомендуется строительство деревянной крыши из висячих стропил. Главная особенность данных стропил – это отсутствие верхней опоры как у наслонных стропил. Допустимая ширина дома ни менее 8 м. Чаще всего такая система применяется для небольших хозяйственных построек. В нижней части стропила опираются на наружную верхнюю часть стены, в результате чего на нее оказывается значительное давление. Для придания большей жесткости стропила стягиваются. Все части конструкции соединяются болтами, строительными гвоздями или металлическими скобами.

Важно: если чердачное помещение в дальнейшем будет использоваться, как жилое стропильные стяжки рекомендуется располагать как можно выше.

Деревянные фермы сегодня редко используются в частном строительстве. Такие конструкции подойдут зданиям с большими пролетами – до 20 м. Сама система сложная в реализации. Состоит из нескольких узлов, которые образуют балки с сечением до 150 мм.

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

  • Гонт. Деревянный кровельный материал, состоящий из небольших пластин, стыкующихся между собой шипами и пазами. Гонт изготовляется из особо прочных пор дерева.

  • Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.

  • Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Устройство деревянной кровли своими руками

Прежде чем приступить к возведению деревянной крыши необходимо обработать весь брус, доски специальными антисептиками и антипиренами для защиты от грибка, гнили и огня.

Начинается кровельная работа с укладки мауэрлата. Для его монтажа рекомендуется использовать брус шириной 15 см и толщиной от 5 до 10 см. Установка может быть произведена двумя способами:

  • Проложить в кирпичную стену дома проволоку катанового типа, затем с помощью ее закрепить мауэрлат на стене дома. Для этого необходимо будет продеть проволоку сквозь ранее сделанные в брусе крепежные отверстия и прочно закрепить.

  • Установить в стену вертикально стальные прутья с сечением не менее 1,5 см или монтировать на стену бетонную балку, на которой уже есть вертикальные стальные шпильки. Допустимый шаг между прутьями не более 12 см. На данные шпильки надевается брус, через крепежные отверстия. Полученные отверстия крепятся гайками.

Важно: недопустимо чтобы брус соприкасался с кирпичными или бетонными поверхностями! Чтобы защитить дерево от данных материалов необходимо проложить защитную прокладку из рубероида.

Далее устройство деревянной крыши своими руками продолжается по следующему плану:

  • Укладка лежней из бруса. Устанавливаются параллельно боковым стенам дома, сечение бруса 15*15 см. Укладка происходит строго по линиям стен бедующего чердака. Если длина бруса будет недостаточной можно нарастить его с помощью соединения нескольких отрезков шипами.

  • Установка стоек на лежни. Сечение бруса 5*15 см. Шаг стоек равен выбранному шагу стропил.

  • Установка крайних стропил. Монтируются на мауэрлат с опорой на стойки. Место, где стропила фиксируются с мауэрлатом должно иметь фигурный запил с усилением соединения накладками из металла.

  • Установка конькового прогона на полученные верхние углы фронтона.

  • Монтаж рядовых стропил с необходимым шагом. Опираются на мауэрлат, коньковый элемент и опорные стойки.

  • Зашивка фронтона. Для этого используется доска 5*15 см.

Важно: во время установки стропильных ног нужно всегда помнить, что карнизные свесы будут сформированы концами стропильных ног. Если длины брус не хватит, наращивание необходимо произвести кобылками.

Каркас деревянной крыши фото

После того как стропильная система будет собрана начинается следующей этап сборки крыши:

  • Укладка кровельного «пирога».

  • Монтаж обрешетки.

  • Установка кровельного покрытия.

Кровельный «пирог» может состоять из разных слоев. Все зависит от того будет крыша теплой или нет. Если дом постоянного проживания или чердак в будущем будет использоваться как жилое помещение крышу лучше сделать теплой.

Если крыша будет теплой, то рекомендуется такая последовательность укладки слоев:

  • Слой пароизоляции. Материал крепится со стороны чердака строительным степлером. После того как крыша будет окончательно собрана пароизоляция зашивается досками. Пленки укладываются обязательно с нахлестом, швы закрывают скотчем.

  • Утеплитель. Чаще всего — это базальтовая вата. Плиты укладывают между стропильными ногами в место распора.

  • Гидроизоляция. Укладывается на утеплитель, фиксируется степлером.

Конструкция деревянной кровли: видео

Устройство крыши деревянного дома, кровельный пирог пошагово

Наряду с фундаментом, крыша является одной из важнейших частей любого дома. Устройство  крыши – это комплексная задача, при решении которой не только решается вопрос формы и материала, но и учитывается эстетичность проекта, эффективность конструкции. Важно все – возможная снеговая нагрузка, стеновой материал, превалирующее направление ветра и другое.

Одной из наиболее распространенных проблем, которая может быть связана с устройством крыш в деревянном доме является усадка стен, тем более. Эта величина непостоянная и зависит от вида использованного стенового материала. Самую большую усадку дает бревно, среднее значение – у массивного бруса, а минимальной усадкой (около 3%) отличается клееный брус.

Виды крыш для деревянных домов ↑

Все крыши делят на два основных вида – плоские и скатные, которые, в свою очередь могут быть одно- или многоскатными.

Отметим правило, которому неукоснительно следуют при строительстве деревянных домов – их крыши почти никогда не бывают плоскими или односкатными. Во-первых, это – не практично, во-вторых, портит внешний вид постройки.

Кровельный материал подбирают в зависимости от угла наклона ската. На основе крутизны рассчитывается также прочность несущих конструкций. Если необходимо снизить снеговую нагрузку на крышу, ее делают более крутой – при крутизне в 60° снег на скате вообще не удерживается, а снеговая нагрузка практически равна нулю. Для сравнения, при 10-20° нагрузка снега на стропила может превысить собственный вес всей конструкции крыши.

Форму крыши выбирают, исходя из способа использования пространства под крышей (мансарда, чердак). К примеру, в случае мансарды высота крыши должна быть большой, а  несущие конструкции гармонично должны вписаться в интерьер. Необходимо будет также продумать вопрос освещения мансардного помещения, тогда устройство крыши деревянного дома будет не только практичным, но и подходящим по стилю строения.

Выбираем кровельные материалы ↑

Для кровли деревянного дома выбирают безопасный материал с хорошими эксплуатационными качествами. Конечно же, было бы неплохо, если материал при этом был  еще и прост в установке, и не требовал сложной подготовительной работы. И такой вариант, конечно, можно найти.

Одним из самых популярных материалов сегодня является ондулин. Внешне он напоминает шифер, но в отличие от него, отличается гибкостью, имеет достаточно длинный срок эксплуатации – считается, что он может сохранить свои потребительские качества до полувека.

В качестве материала для кровли деревянного дома используют также металлочерепицу, оцинкованный металл, двухсторонне покрытый полимером различных оттенков. Его долговечность зависит от толщины металлического слоя. Металлочерепица привлекает своим эстетичным внешним видом и невысокой ценой.

Устройство крыши деревянного дома возможно с использованием еще одного  материала, который часто используют при обустройстве   – гибкая черепица. Привлекают ее  небольшой вес и простота  в укладке, но стоит она дороже металлочерепицы.

Кровельный пирог крыши деревянного дома ↑

Обрешетку выполняют

  •  под шифер и металлические материалы – из бруска (под и шифер),
  •  под них и черепицу – из доски;
  • под материалы на битумной основе – сплошную.

Порядок слоев кровельного пирога – всегда одинаков. При его устройстве необходимо соблюдать определенные правила:

  •  Во избежание образования конденсата, минимальное расстояние между слоем отделочного материала и пароизоляцией равно 5 см.
  •  Пароизояцию по отношению к утеплителю крепят с провисанием, обеспечивая вентиляционный зазор.
  •  Направление роста паропроницаемости – изнутри наружу. Иначе говоря, способность внутренней пароизоляции пропускать влагу должна быть меньше, чем у гидроизоляционной мембраны. Иначе внутри утеплителя будет накапливаться пар, создавая конденсат и резко снижая уровень термоизоляции.
  •  Необходимо обеспечить хорошее вентилирование подкровельного пространства до слоя пароизоляции. Для этого устраивают решетки, специальные отверстия и зазоры под коньком, в материале, которым подшивают свесы.

Несущие конструкции ↑

Наиболее распространенными видами стропил являются наслонная и висячая. Основное их различие том, что стропильные ноги наслонных опираются на промежуточную опору – отдельный брус.

Наибольшее расстояние между наружной стеной и опорой при этом должно составлять 6,5 м, а каждая вторая опора увеличивает каждый прогон до15 м. В качестве подстропильного бруса (мауэрлат) в деревянном доме используют верхний ряд бруса (бревен) стены.

Опорой висячих стропил являются только стены, и стропила их как-бы распирают. Чтобы этого избежать, используют затяжку, которая не дает разъехаться стропильным ногам.

При большой ширине дома необходимо дополнительно установить стойку, а некоторую часть нагрузки примут на себя подкосы. Стропила по мере усадки деревянного дома могут сдвигаться относительно бруса в поперечном направлении, сохраняя при этом привязку в продольном. Их у конька также связывают не жестко. В итоге, кровля, несмотря на усадку, не сдвигается и остается в целости.


© 2021 stylekrov.ru

как расчитать строение кровли, какой материал для покрытия выбрать, как своими руками сделать монтаж, детальное фото и видео


На данный момент застройщики стремятся сделать крышу не только надежной, но и эстетически привлекательной, и оригинальной, что также учитывается в ходе разработок. Возводится конструкция с учетом нескольких требований. Так, материал для крыши деревянного дома и ее форма подбирается, исходя из особенностей дерева (вероятности усадки, разбухания). Коэффициент усадки сырого бревна равен 10%, профилированного сырого бруса – 5%, высушенного (клееного) бруса – 3%.


Любого старое здание будет выглядеть иначе с новой верандой. В случае ограниченного бюджета и небольшим опытом строительства достаточно соорудить каркасную пристройку с продольным ее примыканием к основному зданию. Здесь применяется метод вывешивания верхних обвязок на опорных стойках. Перед тем, как переделать крышу деревянного дома для новой пристройки, нужно проверить ее состояние. Если кровля не требует ремонта, то достаточно будет одного дополнительного ската. Фундамент легкой веранды представляет собой столбчатую бетонную конструкцию, обвязанную под каркас. В обвязке крепятся лаги пола. Поскольку усадка используемых в строительстве материалов проходит неравномерно, то не следует жестко сцеплять стыковочные узлы между старым домом и новой верандой.


Специалисты рекомендуют возводить крыши в виде следующих конструкций:

  • стандартной двухскатной;

  • четырехскатной;

  • многошипцовой.


Такая конфигурация позволяет удалять с кровли дождевую воду, а снеговые массы под собственным весом сами сползают с нее. Преимуществом такой крыши является свободное чердачное пространство, наличие отличной термоизоляции, большие кровельные свесы, благодаря которым возможно выведение атмосферных осадков далеко от стен.


При сравнении с разными устройствами кровель видно, что строение крыши деревянного дома кардинально от них отличается. В случае ошибок при монтажных работах придется понести дополнительные расходы.

Самым экономичным вариантом будет строительство двухскатной крыши (прочитайте: «Как самому сделать двухскатную крышу»), однако, в большинстве случаев, домовладельцы останавливают выбор на четырехскатной кровле. Она не только защитит от непогоды, но будет надежной и респектабельной конструкцией. Такая крыша возводится из самой сложной стропильной системы, поэтому к созданию проекта нужно подойти серьезно, а за работу браться при наличии необходимых навыков.

Всего существует две разновидности четырехскатных крыш: вальмовые и шатровые. Вальмовая форма крыши деревянного дома выглядит в виде двух фасадных трапециевидных скатов и двух треугольных торцевых плоскостей (вальм). Наклон кровельных скатов может быть абсолютно разным, что придает кровле ломаную форму. В устройстве крыши дома не предполагаются фронтоны, а чердачные окна вставляются в кровельных скатах (прочитайте: «Красивые крыши домов — разнообразие вариантов»).

Особенностью шатровой кровли является пирамидальная форма, где все четыре ската одинаковы, а их вершины соединяются вверху. В стропильную систему входит четыре накосные (диагональные) стропила, которые соединяются в коньковом узле. Такая крыша лишена фронтонов и конькового прогона. Шатровая крыша, как правило, используется для небольших квадратных построек (прочитайте: «Шатровая крыша: конструкция и чертеж»).

Возведение новой стропильной системы


Устройство надежной кровельной конструкции получается за счет сложной стропильной системы, строительство которой должно начинаться с создания проекта. При расчете уделяется внимание ожидаемым постоянным и временным нагрузкам: общему весу крыши, атмосферным факторам. Коэффициент запаса прочности должен составлять от 1,4 и более. Здесь же определяются с устройством (наслонное, висячее) и размером стропил и кровельных элементов. Для снижения нагрузки на стропильную систему выполняется установка раскосов, а предотвратить ее расшатывание можно специальными затяжками.


Перед тем, как строить крышу деревянного дома, подбирается угол ее наклона. В регионах, где постоянные сильные ветра или незначительное количество осадков, нужен небольшой наклон кровли. В случае высоких снеговых нагрузок, либо частых дождей, крышу делают с уклоном от 45 и более градусов. Главными факторами выбора наклона кровельных скатов являются: уровень атмосферной нагрузки, использование чердачного пространства, особенности покрытия.


Стропила укладываются снизу вверх без мауэрлата – вместо него основой для крепления становится верхнее бревно или брус. Далее устанавливается коньковый брус. Для удобства можно пользоваться ватерпасом и отвесом. От того, насколько точно застройщик рассчитает высоту конька и его размещение, будет зависеть надежность стропильной системы.

Стандартное устройство крыши деревянного дома с четырьмя скатами возводится из накосных (диагональных) стропил. Для них используется брус, либо сдвоенная доска, поскольку основная нагрузка придется именно на них. Чтобы увеличить прочность конструкции, стыки опорных элементов дополняются стойками-опорами. Правильным будет расположение опор на ¼ длину диагональной ноги от конькового прогона. В случае с четырехскатной крышей выполняется крепление дополнительных укороченных стропил – нарожников, благодаря которым нагрузка будет распределена по диагональным стропилам, а деревянная конструкция крыши станет еще прочнее.

Чтобы понять, как рассчитать крышу деревянного дома, следует изучить всю систему ее строительства (подробнее: «Как рассчитать крышу дома: материалы и конструкция»). Так, крепление нарожных стропил выполняется с одной стороны к мауэрлату, а с другой – к накосным стропилам. Нарожники должны располагаться строго параллельно друг друга и в одной плоскости с боковыми скатами. Укрепить несущую способность стропил можно при помощи брусков (сечение – 50×50), которые прибиваются снизу к стропильным ногам по обе стороны. Нарожники, прибитые к брускам, не должны сходиться с ними в одной точке.

Устанавливаем стропильную систему четырехскатной кровли


В данном случае монтаж крыши деревянного дома начинается с накосных стропил, которые требуют особого внимания относительно некоторых моментов:

  • стропила изготавливаются из удвоенных по прочности стройматериалов;

  • верхняя часть стропил подвергается наибольшей нагрузке, поэтому в этом месте необходимо их сращивание, также для их усиления монтируются вертикальные стойки;

  • изготовление диагональных стропил требует дополнительного запаса по длине;

  • для усиления важных узлов крепления используются скобы или скрутки из проволоки.

В зависимости от того, какие типы крыш деревянных домов выбирают владельцы, возводится и стропильная система, а кровельный пирог устраивается по одной схеме из слоя пароизоляции, контробрешетки, гидроизоляционного материала, обрешетки, кровельного покрытия. Такая прослойка защитит от атмосферного воздействия, а за счет обрешетки распределиться кровельная нагрузка. Читайте также: «Варианты замены кровли на старом доме – как заменить крышу своими руками».


Обрешетка кладется на систему стропил уже поверх гидроизоляционных слоев, зафиксированных контробрешеткой для вентилируемого зазора, через который будет удаляться влага из утеплителя. Образование конденсата на крыше деревянного дома или его пристройках, практически, исключено, поскольку древесина имеет свойство «дышать» и впитывать испарения.


Вопрос о том, чем крыть крышу деревянного дома, относится к основным, поскольку именно кровельный материал защищает конструкцию от влаги – главного врага. Из-за влаги повреждается стропильная система, начинает гнить, уровень теплоизоляционной эффективности резко снижается. Пароизолирующий слой на крыше сооружается из инновационной мембранной пленки, под которой в обязательном порядке нужно оставить небольшое расстояние для вентиляции.


Монтаж крыши деревянного дома, смотрите на видео:


Возможности новой теплоизоляции в старом доме


Новая крыша и пристройка должны быть надежно утеплены. Если чердак не будет использоваться в качестве дополнительной жилой площади, как на фото, то внутреннее утепление крыши может отсутствовать – утепляется только пол. Жилую мансарду нужно утеплить.


До начала монтажа утеплителя тщательно проверяются все деревянные детали на наличие дефектов, сырости, гнили. Для продления срока службы древесину пропитывают антисептиком. Особое внимание уделяется электропроводам, отопительным системам, водоснабжению. Как только все будет готово, начинаются утеплительные работы.


На данный момент утепляется крыша деревянного дома своими руками минеральной (Isover) и базальтовой (Rockwool) ватой, предлагаемой как в виде рулонного, так и плиточного материала. Низкая теплопроводность и высокое сопротивление к возгоранию считаются главными ее преимуществами.

Чтобы общий вес крыши домов и новых пристроек не сильно увеличивался, ее покрывают легкими материалами: металлочерепицей, шифером, еврочерепицей, ондулином. Укладка облицовки выполняется, как и на крышах других типов, от карниза до конька с учетом нахлеста. При таком монтаже влага под кровлю не будет проникать. Прочитайте также: «Устройство деревянной крыши — особенности покрытия».

как делается двухскатная крыша на сруб

Сооружение крыши над рубленой постройкой – непростая работа, требующая от мастера навыков искусного плотника и познаний в материаловедении. Исполнителю понадобится предварительно попрактиковаться в выполнении соединений. Он обязан учитывать традиционную усадку сложенных из древесины стен.

Для того чтобы двухскатная крыша на сруб была построена безупречно, нужны сведения о способах ее устройства, включая старинные кровельные технологии. Предложенная нами информация будет полезна и самостоятельным мастерам, и заказчикам услуг строительных бригад для осмысленного контроля.

Популярность рубленых бань, дач, жилых домов обоснована изумительной атмосферой, возвращающей к народным истокам. Строения из натуральной древесины отличаются превосходной теплотехникой и привлекательной ценой. Веским преимуществом признают способность самопроизвольно пропускать излишки испарений. Нельзя не отдать должное солидным экологическим плюсам.

Однако у востребованного натурального стройматериала имеется внушительный список недостатков. Кроме возгораемости и чувствительности к переувлажнению плотников-строителей и будущих владельцев обязаны беспокоить:

  • Нестабильность размеров деревянных конструкций. Линейные подвижки, происходящие из-за колебаний влажности с температурой, будут сопровождать сооружение до завершения эксплуатации. В первые годы элементы деревянной системы двигаются активней, со временем «резвость» снижается, но не исчезает.
  • Обязательная усадка, с учетом которой срубы не принято обустраивать в течении минимум года, лучше двух-трех лет после сборки венцов. Лес после укладки проседает в среднем на 10-20%, что необходимо учитывать при проектировании дома. Менее всего просядут стены из клееного бруса, но и его использование полностью не избавит от изменения высоты коробки.
  • Разница в векторном направлении усадки. Интенсивное изменение размеров происходит поперек бревна, т.е. перпендикулярно волокнам. Вдоль волокон размер строительного леса изменяется незначительно: усушку по длине ствола даже в расчет не следует принимать.

Без учета перечисленных обстоятельств деревянная крыша обязательно «съедет». Между стопой дома и кровельной системой появятся зазоры, пропускающие дождевые капли и талую воду. Следом начнется загнивание древесины, в результате полное разрушение не только верхней ограждающей конструкции, но и дома в целом.

Учета специфики материала недостаточно для грамотного возведения крыши из древесины. Необходимо ознакомиться со всеми возможными способами строительства, чтобы выбрать рациональный по стоимости и приложению усилий вариант. Нужно понимать, какие силы будут действовать на сложенные из бревна либо бруса стены, каким методом можно погасить их действие.

Крыши с двумя скатами идеально сочетаются с рублеными стопами. Две крутых скатных плоскости создают впечатление сказочной избы. Наиболее подходящий угол наклона 45º-60º, но вариации в обе стороне имеют полное право на существование.

Соперником в области обустройства срубов двухскатному сооружению может стать ломаная крыша, имеющая аналогичную или пятиугольную конфигурацию в разрезе. Двухскатные крыши над срубами могут быть утепленными или холодными, чердачными или бесчердачными. В качестве финишного покрытия применимы все разновидности кровельных материалов, включая дранку и камыш.

В деревянном строительстве сохранены старинные технологии возведения крыш углом и появились новые методы, позволяющие древесине свободно передвигаться без угрозы разрушения постройки. Согласно способу устройства двухскатные крыши построек из древесины делятся на две основополагающие категории:

  • Крыши на самцах – на рубленых и сплоченных бревенчатых фронтонах. Они завершают стенки коробки в торцах, представляя собой их естественное продолжение. Несущие детали кровельной конструкции, слеги, согласно «самцовой» методе опираются прямо на фронтоны. Поверх укладывается обрешетка под монтаж финишного покрытия.
  • Крыши со стропильной системой. Сооружаются они согласно предписаниям, которые диктуют стандартные технология строительства скатных крыш. Стропильные крыши бывают висячими и наслонными, опираются на балки перекрытия или на стенки через верхний венец. Фронтоны банально зашиваются доской, благодаря чему бюджет строительства сокращается на пару с эффектом рубленого дома.

На деле изготовители крыш редко следуют лишь одной технологии. Стропильная конструкция может совмещаться с самцовой системой. Висячая ферма может быть установлена посередине самцовой крыши, чтобы не провисали слеги под собственной массой вкупе с кровлей и снегом.

Есть схемы, которые вообще сложно отнести к определенной категории, т.к. их решающие конструктивные черты можно по-разному классифицировать.

Например, потолочная балка сруба, матица или перевод, может играть роль основы для установки наслонных стропилин или выполнять функцию затяжки, объединяющей элементы в висячий треугольник. Затяжку стропильной фермы можно перенести выше, как было предложено в другой статье, описывающей возведение крыши над полумансардой. Вариантов масса, но чтобы понять принцип их устройства, надо ознакомиться с классическими схемами.

Правила изготовления крыши на самцах

Строителям крыши по самцовой схеме грех не воспользоваться бесценным преимуществом рубленых коробок. Разбирать и собирать их можно многократно как детский конструктор. Потому верхние венцы банально снимаются с положенных мест и устанавливаются на подходящую ровную площадку.

Работать на твердой почве без риска гораздо приятнее, не нужно передвигаться по шатким лесам и мосткам. Под венец устанавливаются подкладки из осиновых чурок. Они имитируют предыдущие ряды бревен, благодаря чему с выравниванием в горизонт и подгонкой узлов нет малейших осложнений.

Если условно разделить рубленый дом на три горизонтальные части, то нижние 2/3 будут приходиться на стены, а верхняя треть на сруб двухскатной крыши. По сути, это клином сходящаяся верхушка бревенчатого дома. Строят ее практически также, но постепенно уменьшают ширину торцовых стенок так, что края фронтонов напоминают лестницы со ступенями. Вместо длинных бревен, приходящихся на стены короба, врубкой укладывают слеги. Врубают их не в каждый ряд, а через два или три.

Самцы после возведения на полную высоту подпиливаются с целью формирования четкой треугольной формы. Затем на слеги монтируется обрешетка, сверху кровельный материал.

Вершины самцов соединяет коньковая слега, уложить которую можно двумя различными методами:

  • С установкой слеги в вершине самца. В таких случаях бревно, завершающее фронтон, отесывается на два канта. Ступенчатые выступы самца спиливаются или отесываются в треугольник. В его верху остаются незакрытые участки, которые необходимо будет заполнить коротышами.
  • С перекрытием слеги бревнами самца. Согласно этой технологии указанная коньковая балка перекрываются бревнами самца, укорачивающимися к вершине. Слеги при этом расположены ниже линии будущих скатов. Обрешетку тогда приходится сооружать из внушительных по толщине бревен, чтобы выровнять плоскость скатов с границами фронтонов. Вместо решетин можно установить стропила, толщина которых компенсирует недостачу высоты в плоскости, сформированной слегами.

Для изготовления слег берут наиболее ровные бревна Ø 18-20см. Крепят их простыми врубками «в лапу» или усложненными аналогами «с присеком» или «шипом». Т.к. край фронтона стесывается или спиливается, врубки с горизонтальными частями крепежных узлов типа « в сковородень» не подходят. Ведь часть несущего элемента соединения будет удалена в процессе обработки.

Длина слег обязана формировать фронтонный свес крыши. Обычно он составляет 0,5м. Если решено увеличить ширину свеса, слеги укладываются попарно или по три в каждую «ступеньку» самца, чтобы повысить несущую способность конструкции. По завершению сооружения каркаса крыши ее геометрию проверяют путем установки доски на воображаемый скат.

Выявленные доской выпуклости стесывают, углубления заполняют деревянными накладками. Однако опытные плотники советуют не нашивать «заплат», а лучше побольше стесать.

Старые мастера при изготовлении крыши на самцах крепеж не использовали вообще. Сооружения такого рода называют крышами без гвоздей. В теле древесины не было постепенно ржавеющих стержней, потому конструкции служили не одну сотню лет.

Комбинация слег со стропилами

Бывает, что сооружение традиционной самцовой крыши не представляется возможным. Например, в результате усердной стески излишков со слег и самцов могут изрядно пострадать врубленные соединения. В подобных ситуациях классический вариант просто дополняется сверху наслонными стропилинами. Необходимость стесывания горбов тогда автоматически отпадает. Окончательное выравнивание производится по верхним краям стропильных ног.

Изготовление стропилин выполняется по шаблону с отметками врубок и длины ноги. Рубят их по-простому чашами. Точность рубки соединений стропилин со слегами не нужна, наоборот чаши должны быть больше абриса слеги на 3-5см. Сруб дома неизбежно будет оседать, теряя высоту. Стропила останутся практически прежнего размера за исключением нескольких мм. Оседающая коробка потащит за собой низ стропилин, из-за чего угол соединения низа стропилины и верхнего венца будет уменьшаться. Т.е. упертые в верхние бревна или в балки перекрытия стропилины будут постепенно разъезжаться.

Безопасное для крыши смещение стропилин относительно слег обеспечит широкая врубка. Между верхами стропильных ног, опирающимися на коньковую балку, должен остаться зазор. Разъезжаясь внизу, вверху стропилины в период интенсивной усадки будут сближаться. После усадки верха соединяют деревянной накладкой и/или установленной чуть ниже затяжкой. Можно, не дожидаясь усадки соединить их шарнирным узлом, позволяющим деревянным деталям системы передвигаться без образования прорех между коробкой и крышей.

Нижними пятками стропилины в описанной схеме упираются в верхний венец, работающий как мауэрлат, или в края матиц – потолочных балок. Узлы соединений выполняются врубками с шипом, карнизный свес наращивается кобылками. Чтобы двухскатную рубленую крышу не снесло с бревенчатого дома, стропилины через одну привязывают к забитым во второй сверху венец шпилькам проволочными скрутками. В областях с высокой ветровой нагрузкой привязать нужно каждую стропильную ногу. После активной усадки деревянного сооружения, ослабевшие скрутки следует подтянуть.

Два ската с наслонными стропилами

Схема похожа на предыдущий тип, только слеги не нужны вовсе. Название наслонных стропильные ноги получили оттого, что верхом и низом они опираются на самостоятельные опоры. Нижние пятки опираются на верхний венец, служащий мауэрлатом, или на балки потолочного перекрытия. Для опирания верха элементов стропильной системы двухскатной крыши над срубом есть несколько вариантов:

  • Коньковая или князевая слега, проложенная между самцами. Уложенные на слегу верха стропилин не скрепляют или соединяют шарниром по изложенным выше причинам.
  • Внутренняя капитальная стена. Между верхом стропилин тоже должен остаться зазор, т.к. края их опираются на стенки разной высоты, следовательно, с разной усадкой. В устройстве самцов для подобной крыши особого смысла нет, фронтоны банально обшиваются доской.
  • Установленная по матицам опорная конструкция под коньковую балку. Самцы в данном случае опять же не сооружаются. Для компенсации усадки опорные столбы устанавливаются на винтовые регулирующие устройства, позволяющие вслед за уменьшением высоты сруба уменьшать длину опорных стоек. раньше вместо компенсирующих устройств применялись деревянные подкладки, которые удалялись после усадки.

Карнизный свес наслонной крыши над срубом чаще всего обеспечивают пришивные кобылки. Хотя он может быть сформирован выносом стропильных ног, если они крепятся не врубками, а скользящими соединительными приспособлениями. Скользящий крепеж позволяет сооружать крыши над рублеными стопами не дожидаясь усадки.

Висячая схема устройства крыши

Висячие стропильные ноги получили название за то, что они словно нависают над обустраиваемой коробкой. Есть у них только стены в качестве нижних опор, а верхней опорой служит та же часть расположенного напротив стропила. Нижние пятки соединены затяжкой, благодаря чему висячие стропилины превращаются в равносторонний треугольник, называемый также стропильной аркой или фермой. Затяжка «принимает на грудь» распор, передаваемый в наслонной схеме стенам.

Компенсация действия распора затяжкой – веский плюс висячей системы. Его с удовольствием позаимствовали строители наслонных крыш, пытающиеся минимизировать силы, распирающие стены дома при увеличении нагрузки на скаты. Роль затяжки с успехом может сыграть потолочная балка. И тогда действительно станет не ясно, к наслонной или висячей категории нужно будет отнести стропильный каркас двухскатной крыши.

Бесценное достоинство висячих систем заключается в том, что для производства сборки крыши сруба необязательно подниматься наверх. Все стропильные треугольники по шаблону отлично сплачиваются и подгоняются в безопасных условиях.

В списке минусов первое место занимают ограничения по перекрываемым пролетам. Системами без центральной опоры не перекрывают большепролетные здания. При обустройстве дома шириной до 5м используется простая стропильная арка без дополнительных деталей, повышающих жесткость конструкции. Затяжки для пролетов большей величины, могут прогнуться от собственного веса. Чтобы исключить провисание в центре стропильного треугольника устанавливается бабка-подвеска.

Чтобы понять суть строительства висячей стропильной системы, рассмотрим технологию установки арок над небольшим по площади срубом. Нижние пятки стропилин будут опираться на потолочные балки, соединение верхних краев укрепим деревянной накладкой и стяжкой. Формирование карнизного свеса поручим кобылками, обязанность обеспечения жесткости конструкции поручим небольшим опорам. Самцы возводиться не будут. Созданные скатами фронтоны после проведения монтажных работ зашьем доской.

Чтобы отметить линии скатов, найдем центры обоих торцов и отметим их на верхнем венце. Ориентируясь на отметку, вертикально установим доску, любой продольный край которой будет повторять воображаемую центральную ось.

Оснастим досками оба торца, отметим на них высоту крыши, пользуясь водяным или лазерным уровнем. Между досками нужно натянуть строительный шнур, обозначающий коньковую линию крыши.



Порядок работ по устройству висячей крыши:

  • Выравниваем перепуски балок, выходящие за пределы стопы. Забиваем в крайние балки по гвоздю согласно проектным размерам, натягиваем шнур, отмечаем излишки, отпиливаем бензопилой.
  • На потолочных балках отмечаем местоположение гнезд, требующихся для установки стропильных ног. Аналогично забиваем гвозди, натягиваем шнурок и вычерчиваем линии паза для будущего зуба на стропильной ноге.
  • Изготавливаем шаблон стропильной фермы. Прикладываем доску подходящих размеров нижним краем к первой матице, верхний край нужно придерживать так, чтобы ребро доски легло под шнурку, обозначающую коньковую линию. Там, где доска и шнур соприкасаются, ставим метку и проводим от нее линию вниз с помощью отвеса. По матице вычерчиваем линию нижнего запила и отмечаем на стропилине местоположение зуба там, где на балке отмечено гнездо.
  • По шаблону изготавливаем стропилины и собираем их на ровной площадке.
  • Переносим стропильные треугольники на крышу и устанавливаем на место. Проверяем вертикальность отвесом и крепим временными укосинами.
  • На матицах внутри сруба с помощью линейки, двух гвоздей и шнурки отмечаем пазы для опор под стропильные ноги. Эту процедуру, мне кажется, удобнее сделать вместе с разметкой гнезд.
  • Изготавливаем опоры путем формирования шипа в их основании. Высоту опоры отмечаем по факту, примерив ее к стропильной ноге.
  • Устанавливаем стоки, верх которых крепим двумя деревянными накладками.
  • Выбираем пазы в крайних матицах для установки кобылок.
  • Пришиваем крайние кобылки, забиваем в них гвозди, между ними протягиваем шнур.
  • По шнуру устанавливаем промежуточные кобылки, после монтажа которых оформляем свесы ветровой доской.

Изнутри стропильные треугольники следует соединить диагональными ветровыми связями. Снаружи жесткость конструкции будет поддерживать обрешетка, вид которой выбирается согласно типу финишного покрытия.

Желающим обустроить теплую крышу между стропилинами нужно будет уложить теплоизоляцию. Гидроизоляция настилается сверху стропильных ног перед устройством обрешетки независимо от того, будет ли утепляться конструкция.
