Правильный каркасный дом

Правильный каркасный дом

Каркасный дом хорош, с какой стороны ты на него не посмотри. Это отличный вариант для постройки основного жилья и возможность быстро возвести привлекательный загородный дом для летнего отдыха. Объяснение этому простое – правильный каркасный дом, возведенный с соблюдением всех правил и требований ГОСТ – это комфортное, теплое и недорогое жилище, строительство которого по карману практически всем.

Что такое каркасный дом и какой будет считаться «правильным», а также об особенностях технологии правильного американского каркаса и его основных составляющих (углов, проемов, оконных хидеров, двойной верхней обвязки с перехлестом, роли укосин …), преимуществах и недостатках скандинавской системы, какие варианты каркасных домов «полуправильные» и какие «неправильные» – обо всём этом Вы можете прочитать далее в этой статье.

Строится каркасный дом быстро – от одного до трех месяцев. Продолжительность строительства зависит от сложности выбранного проекта, но не затягивает его на годы. И даже если вы выбрали сложный проект, можете не спеша продумывать обстановку вашего нового дома – как раз успеете!

Единого для всех идеального дома не бывает, для каждого он свой. То, каким будет ваш правильный каркасный дом – решать только Вам. Все будет зависеть от вашего вкуса, пожеланий и заложенного бюджета. Плюс, не стоит списывать со счетов опыт и профессионализм строительной бригады, которой Вы доверите постройку своего дома!

Что такое каркасный дом

Наверняка вы знаете о том, что фундамент – это основа дома. Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас

Видимая простота постройки «каркасного» дома позволяет многим владельцам участков примерить на себя роль строителя. Разумеется, это обойдется дешевле, чем найм профессиональной бригады, но, как и любое другое дело, технология каркасного строительства имеет ряд тонкостей, знают о которых, а иногда и просто придают значение, только специалисты. В частности, к ним относятся:

  • Качественный фундамент. Если ошибка совершена на стадии его укладки – под вопросом может оказаться положительный исход всей стройки.
  • Технология сборки каркаса. Каркас – это скелет дома и ошибка при его постройке может сказаться на устойчивости строения.
  • Технология кровли крыши.
  • Особенности герметизации и утепления стен.

Если Вы уверены в своих силах, и планируете построить каркасный дом самостоятельно «от и до» – не торопитесь с началом работ и изучите всю необходимую информацию, которая потребуется вам в будущем.

А если вас устроит только гарантированно качественный каркасный дом, построенный в оптимально короткие сроки, то лучшим вариантом будет обратиться в компанию, специализирующуюся на возведении каркасных домов. В этом случае вы точно будете уверены в том, что на выходе вас будет ожидать крепкий, теплый и гарантированно правильный каркасный дом!

Какой каркасный дом будет считаться «правильным»?

Быстровозводимый каркасный дом привлекателен тем, что строится он в кратчайшие сроки, а единственно верного чертежа не имеет. Сам по себе каркасный дом – это большой конструктор, а, следовательно, собирать его можно не одним и даже не двумя способами. Другое дело, что есть «правильные» решения по сборке, а есть «полуправильные», и совсем «неправильные». К сожалению, именно дома последних двух вариаций встречаются чаще всего. Объяснение этому простое – соблазнившись идеей самостоятельно построить каркасный дом, не все готовы вдумчиво разбираться в особенностях постройки и берут на вооружение только суть – возведение каркаса.

Но какой же каркасный дом считать «правильным»? Специалисты давно с этим определились и среди множества решений выделяют два образца, которые и считаются эталонными. Это каркас американского и скандинавского типов.

Разумеется, не факт, что дом, не соответствующий этим методикам, быстро развалится. Но и никаких преимуществ в отношении цены, надежности и теплостойкости он владельцу не принесет. В худшем же случае неудачный каркас придется переделывать и доверять эту работу лучше профессионалам.

В чем же заключается «правильность» американской и скандинавской технологии строительства каркасных домов? В первую очередь – в их проработанности. На протяжении нескольких десятилетий именно в Канаде, США и странах Скандинавии подавляющее большинство частных домов строили по каркасной технологии. За это время строители и разработчики успели перебрать множество вариантов и подобрать универсальную схему, которая обеспечивала практически стопроцентный успех строительства. Основой выработанной схемы являлось соблюдение следующих критериев:

  1. Конструктивная надежность каркаса.
  2. Оптимизация трудозатрат на его возведение.
  3. Оптимизация используемых материалов.
  4. Высокие теплосберегающие свойства готового строения.

При возведении каркасного дома Вы можете воспользоваться готовой, практически стандартизированной американской схемой. А можно применить одно из модернизированных скандинавских решений. В любом случае, лучше использовать опыт предшественников, а не «городить свой сарай по-своему».

На заметку! Если вы слышите: «правильный» каркас или «правильные» узлы каркасного здания – значит, речь идет о стандартных схемах и узлах, используемых на строительстве каркасных домов в Америке и Скандинавии.

Другой вопрос. Если каркасные дома, построенные по американским и скандинавским стандартам – правильные, то, что подразумевают под понятием «полуправильный каркас»? Ответ тут прост – это решения, которые отличаются от американо-скандинавских схем, но, в то же самое время, удовлетворяют, по крайней мере, по двум из четырех критериев правильности: надежность конструкции и ее теплостойкость.

К «неправильным» решениям можно смело отнести все остальные. При этом, как ранее уже говорилось, эта неправильность может быть и условной, а сам «неправильный» каркас будет успешно стоять не один год. В первую очередь, под «неправильностью» конструкции нужно понимать сложность или неудобство выбранных технических решений или использования большего количества материала по сравнению с «правильным» вариантом.

Главный недостаток «неправильных» каркасов в том, что они не гарантируют соблюдения всех критериев правильного каркасного дома. Ни по надежности его конструкции, ни по стоимости и трудозатратам, ни по количеству материалов. А вот шанс, что капитальный ремонт такому дому потребуется гораздо раньше – высок.

Давайте разберемся, что же такого в технологии «правильного» каркасного дома?

Особенности технологии правильного американского каркаса

Пальма первенства по строительству каркасных домов принадлежит американцам. Именно поэтому американский каркас можно считать эталоном (а скандинавский – его удачной модификацией или гибридом). Он максимально прост, при этом полностью функционален и надежен. Американский каркас легко собирается и способен долгое время простоять без ремонта.

Вряд ли найдется в мире страна, где люди бездумно тратят деньги на постройку дома. Американцы – не исключение, и, если есть возможность сэкономить пару тысяч на строительстве – они это сделают. При этом гарантией качества служит жесткий контроль в строительной области. При появлении проблем, страховая компания запросто может отказать в выплате компенсации, а заказчик в судебном порядке взыщет потерянные суммы с подрядной организации.

Именно поэтому американский каркас можно назвать эталонным, в нем сочетается надежность конструкции, доступная цена и гарантированный результат. Несколько фото сборки каркасника:

Американский каркас гарантирует надежность постройки – технология сборки, проверенная на огромном количестве домов.

Основные составляющие американской каркасной системы

В первую очередь следует отметить, что любой «правильный» каркасный дом возводится из сухих пиломатериалов (никакого бруса). А, следовательно, все стойки и обвязки также сделаны из сухой строганной доски. Применение бруса в стойках может быть оправдано только специфическими условиями постройки.

На заметку! Первое отличие «правильного» каркасного дома – использование сухого пиломатериала и отсутствие бруса в стойках.

Достаточно взять на вооружение только этот постулат – и большая часть российских строительных компаний и бригад, предлагающих свои услуги на строительном рынке, может быть вычеркнута из списка потенциальных подрядчиков.

Специфические отличия американской системы связаны с реализацией основных узлов:

  1. Углы. Существует несколько вариантов их реализации, но, ни в одном из них не предусматривается использование бруса.
  2. Сдвоенные или строенные стойки для окон и дверей.
  3. Хидер (англ. header) – усилитель над проемом, роль которого выполняет установленная на ребро доска.
  4. Верхняя обвязка из сдвоенной доски (опять никакого бруса).
  5. Перехлест нижних и верхних обвязочных рядов в ключевых точках(в углах, где внутренние перегородки примыкают к наружным стенам).

Еще одно отличие американского каркаса – нет необходимости в укосинах. Для обшивки здесь используются плиты OSB3, которые «на нет» сводят необходимость укосин, просто заменяя их собой. Если же для обшивки каркаса используются другие материалы – укосины необходимы.

Разберем отдельно основные особенности американского «правильного» каркаса (типовые узлы конструкции:

  • 1-Углы;
  • 2-Сдвоенные или строенные стойки для окон и дверей;
  • 3-Хидер;
  • 4-Верхняя обвязка из сдвоенной доски;
  • 5-Перехлест нижних и верхних обвязочных рядов в ключевых точках).
  1. Правильные углы – существует несколько вариантов

Не прилагая особых усилий, в Интернете можно найти много схем углов. Большая часть из них давно устарела, некоторые используются только в теплых районах, а вот для холодных регионов (к числу которых относится и северная часть нашей страны) подойдет только две основных схемы (рис. 1;2) и еще одна менее популярная (рис. 3).

  • Наиболее распространенный вариант – «калифорнийский угол»(схема 1). С одной из крайних сторон угловой стойки прибивается доска или полоса OSB, образуя полочку, которая впоследствии выступает в роли опоры для внутренних слоев стены или внутренней обшивки.
  • Второй популярный в Америке вариант – закрытый угол (схема 2). Он заключается в установке дополнительной стойки, позволяющей образовать полку во внутреннем углу. У этого варианта есть как преимущество (качество утепления на порядок выше, чем в 1 варианте), так и недостаток (утеплять придется снаружи, перед обшивкой каркаса).
  • Третьим, качественным, но редко используемым вариантом можно назвать скандинавский теплый угол (схема 3). Это редкий для Америки вариант, модифицированный под европейские страны. Является наиболее теплым вариантом угла, но конструктивно проигрывает основным вариантам и не везде может быть реализован.

Угол из бруса – самый проигрышный вариант!

Плохой вариант – угол из бруса

Почему угол из бруса проигрывает основным схемам каркасных домов и не рекомендуется для использования? Все просто – в любом из трех описанных выше вариантах угол утепляется. А в случае с брусом это невозможно. В первую очередь, потому что при отсутствии полочки в углу, в него нельзя поместить внутренний утеплитель. С точки зрения теплосбережения, такой угол априори будет оставаться самым холодным местом.

Конечно, и в доме с углами из бруса проблему потери тепла можно решить. Но именно этот факт делает каркас такого дома «неправильным». Зачем использовать брус, создавая мостик холода, перекрыть который можно только посредством внешней отделки? Ведь можно просто изначально сделать теплый угол из досок – ни по количеству используемых материалов, ни по трудозатратам на монтаж углов «правильные» варианты не будут сложнее.

  1. Правильные проемы для окон и дверей

Сдвоенные проемы и верхняя обвязка являются наиболее важным и значимым элементом американской технологии. При этом нет разницы, идет речь о дверных или оконных проемах – в правильном каркаснике они выполняются по одинаковому принципу.

Когда говорят о «неправильных» проемах, то в первую очередь касаются проемов со сдвоенными или строенными стойками по бокам.

Зачем же сплоченные доски тогда нужны? Для окон и дверей в одноэтажных каркасниках, обшитых ОСП плитами или фанерой, достаточно одинарных стоек. Сплоченные доски нужны в двухэтажном американском каркасе, или если в одноэтажном для обшивки используются не OSB плиты, а другие материалы. Такие усиленные конструкции не только создают проем, но и обеспечивают надежность каркаса (рисунки: 1 и 2 на схеме «Правильные проёмы в каркасном доме»).

То, как сплоченные стойки выступают в качестве опор для лежащих на них элементов хорошо видно на рисунке 1. А значит, держать их будут не только гвозди, но и естественные подпорки. Все надежно, просто и универсально.

Существует и упрощенный вариант установки проемов (рисунок 2). Здесь нижняя обвязка окна врезается в разъединенную стойку. При этом принцип создания дополнительных опор остается в силе, а материала тратится меньше.

В результате можно отметить, что не обязательно в каркасе использовать строенные или сдвоенные стойки (в скандинавском варианте, кстати, они тоже одинарные, как и во многих каркасниках по американской технологии). Главное – чтобы они несли нагрузку от опирающихся на них элементов. В противном случае, сплачивать доски в проеме – просто бессмысленная трата материала.

Несмотря на наличие сдвоенной стойки – все горизонтальные элементы держатся исключительно крепежами, и смысла в этом удвоении нет.

  1. Оконный хидер – усилитель над проемом, третья особенность

Отсутствие этого элемента автоматически переносит каркасный дом в категорию «неправильных».

Оконный «хидер» и сплоченный вариант правильных стоек.

Оконные и дверные проемы испытывают повышенную нагрузку из-за перекрытий второго этажа или стропильной системы. По этой причине именно область проемов является наиболее слабым местом стены. Чтобы не допустить прогибов используются локальные усиления – хидеры (headers). В качестве хидера выступает доска, на ребро установленная над проемом. Края хидера могут, как опираться на стойки (сплоченный вариант правильных стоек, в зависимости от нагрузки, может быть сдвоенным или строенным), так и быть врезаны в крайние стойки проема (одинарный вариант).

Сечение хидера подбирается в зависимости от нагрузки и размеров данного проема. Чем он шире и чем сильнее нагрузка в данном месте стены – тем мощнее должен быть хидер. И если для проема шириной 1.5 метра достаточно хидера из доски 45х195, то для большого проема требуется сдвоенный, строенный, а иногда и наращенный в высоту хидер.

Наличие хидера является неотъемлемой чертой «правильного» американского каркаса. Но, в то же самое время, если нагрузка невелика, проемы маленькие, а стропила расположены по краям проема – он может и отсутствовать. Стоять такой каркас все равно будет, правда с «минусом» в графе «просто и надежно».

Напоследок стоит отметить, если хидер есть – никаких вопросов к строителям и подрядчику нет. Но если хидера нет – Вы имеете полное право получить подробное объяснение его отсутствия.

4 и 5. Двойная верхняя обвязка с перехлестом

Наличие двойной верхней обвязки из досок – еще один обязательный элемент американского каркаса (верхняя обвязка из сдвоенной доски обозначена цифрой 4 на схеме «Типовые узлы американской каркасной конструкции», перехлест нижних и верхних обвязочных рядов в ключевой точке угла на этой схеме обозначен цифрой 5, схему см. выше). Существуют различные варианты перехлеста, как и где они обустраиваются видно на схеме ниже:

Сдвоенная обвязка усиливает верхнюю часть стены, предупреждая ее прогиб от нагрузки сверху (перекрытия, стропильная система и т.д.). Цельность всей конструкции обеспечивает перехлест рядов. Перехлесты делают:

  1. В углах для связи двух смежных стен.
  2. По центру для связи воедино двух участков одной стены.
  3. По перегородке для связи внутренней перегородки с внешней стеной.

В России можно встретить верхнюю обвязку из бруса. Выгода от данного решения сомнительная. Да, толщина бруса превышает сдвоенные доски и является хорошим вариантом решения с прогибом стены. Но, в то же самое время, это готовый мостик холода вверху стены. Да и цельность конструкции, которую обеспечивает перехлест сдвоенной обвязки, с брусом будет не реализована. Поэтому такой вариант уходит в «неправильные» каркасные дома.

Роль укосины в правильном американском каркасе

Что такое укосина? Это диагональный элемент, обеспечивающий пространственную жесткость конструкции на сдвиг.

В Америке для облицовки зданий чаще всего используют плиты OSB, которые, по сути, и выполняют функции укосин. Поэтому, укосины в правильном американском варианте не обязательны. Если же для обшивки каркаса используются другие материалы – укосины необходимы, но сделать их нужно правильно.

В идеальном виде это выглядит следующим образом:

  1. Доска должна быть установлена под углом от 45 до 60 градусов, создавая устойчивый треугольник.
  2. Укосина должна быть врезана в верхнюю и нижнюю обвязку (а не просто упираться в них) – это еще один элемент усиления и сплочения конструкции.
  3. Доску необходимо врезать во все стойки, мимо которых она проходит.
  4. В каждом узле должно быть не меньше двух точек крепления для прочности примыкания.
  5. Укосину врезают ребром – так она оптимально выполняет свои функции и не мешает утеплению.

Пример неправильной установки укосины в каркас:

Вариант монтажа неправильной укосины

В данном случае соблюдено только одно правило – укосина создает треугольник. Но:

  • у него маленький угол наклона,
  • никакой пользы в такой плоскости укосина не принесет,
  • доску сложно фиксировать,
  • даже после фиксации остаются полости, утеплить которые полностью нереально.

В итоге, каркас с такими укосинами не получит требуемой жесткости, а в местах крепления укосин могут образовываться мостики холода.

Еще один пример неправильного монтажа укосины:

Второй вариант неправильной укосины – не врезана в обвязки

Несмотря на то, что доска врезана в стойки под правильным углом, она не врезана в обвязки. Этот вариант лучше первого, но тоже имеет недостатки. Зафиксированная на стойках гвоздями укосина не будет работать в полную силу, а сокращение крепежей до одного (по одному гвоздю или шурупу в местах контакта) сведет ее пользу к минимуму.

Это два самых распространенных варианта неправильного монтажа укосин. Но помимо них есть и другие неполноценные укосики и подкосики, которые связывают не верхнюю и нижние обвязки, а располагаются между ними или же крепятся со сдвигом гвоздей на срез (на схеме показаны различные варианты неправильного расположения и крепления укосин).

Неправильное расположение и крепление укосин

Несомненно, даже неправильная схема расположения и крепления укосин принесет пользу каркасу. Но зачем делать неправильно, если правильный монтаж займет не слишком много времени, а эффект от него будет максимальным?

Особенности технологии правильного скандинавского каркаса

Если в Америке каркасы в основном стандартизированы, и редко можно встретить отклонение от нормы, то в Скандинавии можно встретить не только классический американский каркас, но и множество его вариаций. А конструкция скандинавского каркаса является усовершенствованной версией под суровый северный климат его заокеанского аналога. Для сравнения особенностей, прилагаются две схемы каркасов (Американского и Скандинавского):

В чем главное отличие скандинавского каркаса? В отличие от Америки в Скандинавии гораздо холоднее, поэтому, трепетно относящиеся к экономии энергии местные жители стремятся максимально увеличить теплозащиту дома. Делается это за счет минимизации мостиков холода, коими в американском каркасе выступают сдвоенные стойки и обвязки.

Типичный правильный каркас скандинавского типа

Основные элементы скандинавского каркаса

Достаточно посмотреть на рисунок, чтобы стало понятно – как проще всего сократить мостики холода, сохранив качество и надежность конструкции.

Скандинавский каркас

Сразу видно – скелет конструкции скандинавского типа остался без изменений, никакого бруса в стенах, углы и укосины из досок и под нужными углами имеются. Но и отличия сразу бросаются в глаза:

  1. Одинарная верхняя обвязка. Никаких сдвоенных рядов перехлестом.
  2. На протяжении всей стены в стойки врезан силовой ригель.
  3. Одинарные стойки в проемах.
  4. Скандинавский теплый угол (это редкий для Америки вариант).

Самым главным отличием является ригель, который в скандинавской технологии успешно выполняет функции как хидеров, так и сдвоенной верхней обвязки.

Преимущества и недостатки скандинавской системы

В первую очередь, к плюсам следует отнести максимальный упор на мостики холода. Неважно, насколько плотно соединены сдвоенные или строенные доски, со временем между ними могут появиться щели, через которые из дома будет уходить тепло и которые будет сложно вычислить и закрыть. И ведь это не одна щель, их может быть несколько, а, следовательно, и теплопотери – выше.

В краю, где тепло и энергосбережение имеют большое значение, любая возможность сэкономить на обогреве – благо. Скандинавская технология строительства каркасных домов как раз и является той возможностью максимально успешно и безболезненно минимизировать мостики холода, сохранив прочность конструкции.

К недостаткам же технологии относится – большая сложность, по сравнению с американской. К примеру, строителям придется сделать пропилы во всех стойках под ригель. Кроме того, эта технология более индивидуальна и требует тщательных расчетов в отношении конкретного строения. Так, для больших проемов может потребоваться не только установка ригеля, но также хидеров и сдвоенных стоек для поддержания горизонтальных элементов. А вот в одноэтажных зданиях, где фронтонные стены не испытывают повышенную нагрузку от лаг и кровли, наоборот можно обойтись даже без ригеля.

Подытоживая, можно отметить, что при определенных преимуществах скандинавский каркас на порядок сложнее американской каркасной системы. И тот и другой вариант являются «правильными», но если американский не требует особого ума и усердия, то сооружение скандинавского каркаса требует приложения не только физических, но и умственных сил.

«Полуправильные» каркасные дома

Полуправильной технологией является та, что имеет полное право на существование, но в каких-то моментах отличается от типовых американо-скандинавских вариантов.

В качестве примеров можно разобрать особенности некоторых полуправильных каркасов.

Достаточно одного взгляда на каркас, чтобы понять – это «полуправильный» вариант. В целом, конструкция дома на фото не имеет нарушений, но имеет ряд недостатков. В нем перемешалось все, и кое-что видимо добавили «про запас». Скандинавские ригели соседствуют с американскими хидерами, сдвоенные обвязки проложены как по верху, так и по низу стен. Особого внимания заслуживает сборная стойка из 6 досок, на которую опирается клееная балка конька. Утеплить это место полностью изнутри не получится, только перекрестное внутреннее утепление плюс Изоплат снаружи. И ничего этого можно было не городить, по стандартной американской схеме здесь стояла бы голая доска, снаружи внутрь.

Такой тип каркаса отлично иллюстрирует, какие схемы можно назвать «полуправильными». С точки зрения надежности конструкции нареканий он не вызывает. Скорее тут ее избыток. К недостаткам же можно отнести множество мостиков холода, преувеличенный расход материалов и повышенная трудозатратность сборки. Все это отрицательно сказывается на стоимости готового дома.

Если бы использовалась для постройки стандартная схема «правильного» каркаса, дом бы в итоге был с меньшим, но вполне себе с достаточным запасом прочности. При этом ушло бы на 30% меньше пиломатериалов, следовательно, было бы меньше мостиков холода, а дом изначально был теплее.

Вот еще один пример полуправильного каркаса. В данном случае использовалась система «двойного объемного» каркаса.

«Полуправильный» двойной каркас

Основным отличием данного дома является двойная наружная стена, причем стойки рядов разносятся относительно друг друга. С точки зрения прочности конструкции и тепло-сбережения, такой каркас нареканий не имеет. Его главный недостаток в технологичности. Решить проблему мостиков холода можно и менее радикальными (а заодно простыми и проверенными) способами. К примеру, здесь было бы достаточно простого «перекрестного утепления».

На заметку! В основе любого «полуправильного» каркаса лежат американо-скандинавские технологии. Отличием же является попытка улучшить то, что не требует улучшения. В итоге излишние усилия оборачиваются во вред.

Оба представленных варианта каркасных домов относятся к категории «полуправильных», потому что грубых нарушений в них нет. Зато есть попытки придумать свою «фишку», которая бы отличала дом от типовых вариантов американского и скандинавского типа. Минусом для застройщика в этом случая является тот факт, что за сомнительные улучшения платить будет он.

«Неправильные» варианты каркасных домов

К «неправильным» вариантам относится все, что не соответствует критериям «правильного» каркасника. Отличной иллюстрацией такого дома может служить следующее фото.

Апогей «неправильного» каркасного домостроения

Достаточно посмотреть на фотографию каркаса, чтобы отметить катастрофические ошибки его строителей:

  1. Использование бруса в углах, на стойках и для обвязки – это готовые мостики холода, утеплить которые будет впоследствии очень сложно.
  2. Отсутствие американских хидеров (или скандинавских ригелей) и усилений проемов.
  3. Неправильно установленные укосины, не усиливающие жесткость каркаса, а только мешающие его последующему утеплению.
  4. Использование большого количества стройматериалов естественной влажности, а не сухих пиломатериалов. Усыхая, массивный брус будет менять свою геометрию, что негативно скажется на собранном каркасе.
  5. Сборка каркаса произведена на уголки с применением черных фосфатированных саморезов, не предназначенных для силовых конструкций (используются для крепления ГКЛ во время отделочных работ).

Собранные в одном месте ошибки – это наглядное пособие «неправильного» каркаса «РСК». Впервые эту аббревиатуру применили в 2008 году на ФХ, где один из строителей представил похожий образец каркаса под названием «русский силовой каркас». Сегодня в среде строителей можно встретить и более пренебрежительную расшифровку аббревиатуры – рашен страшен каркашен. И она в полной мере соответствует бессмысленности исполнения, в основу которой заложена попытка разработать собственную фишку.

Как ни странно, но при определенных удачных обстоятельствах представленный выше каркас со временем может перейти в категорию «полуправильных». Правда для этого должны совпасть сразу несколько параметров: черные саморезы не сгниют (у них низкая коррозийная стойкость), брус во время усушки не полопается, и каркас сохранит свою геометрию. Поэтому с ходу отказывать этой конструкции в существовании нельзя.

На заметку! Если перед строительством сесть и разобраться в теме – решение использовать американо-скандинавскую схему придет само собой. Информации в интернете много и никаких противоречий она не вызывает. Если же положиться на свою интуицию и смекалку итог будет печальный – «неправильный» каркас станет еще одним памятником постулату «всегда так строили, и никто не жаловался»!

Любой «неправильный» каркас легко переделывается в «правильный» или хотя бы «полуправильный». Достаточно брус заменить сухой доской. Усилить проемы и правильно установить укосины. Заменить черные саморезы гвоздями или подходящими саморезами. Это не будет ничего стоить (наоборот, потребуется меньше материалов), трудозатраты останутся на том же уровне, а преимуществ у измененного каркаса будет на порядок больше. Единственное, чего не будет у такого каркаса – это заявки на супер-прочность и попытки улучшить то, что не требует улучшения.

Что в итоге?

Правильный каркасный дом строится исключительно по американской или скандинавской технологии. Многолетний опыт использования неоднократно доказал их эффективность и оптимальное соответствие критериям правильного дома «надежность-качество-трудозатраты».

Все остальные виды каркасов относятся к «полуправильным» и «неправильным». Даже, если каркас надежен и теплоустойчив он попадет в эту категорию, если не соответствует оптимальным критериям по части трудозатрат или материалов.

Хотите правильный каркасный дом, в котором будет тепло, надежно и безопасно? Отдайте предпочтение конструкциям, используемым в американском и скандинавском каркасном домостроении.

Какой каркас дома «правильный»? Рассматриваем «правильные» каркасные технологии

Каркас – основание дома, он выполняет функции аналогичные тем, что возложены на костную систему человека.

Сегодня поговорим о следующем:

  • Знание – сила или предупрежден – значит вооружен.
  • «Правильные» технологии сборки каркасов.
  • Характеристики каркасной системы, используемой в Америке.
  • Особенности скандинавского каркаса.
  • Какие можно сделать из всего этого выводы.

Вопрос о том, какой каркас заслуживает право называться «правильным», совсем непраздный. Каркасные дома становятся все популярнее у россиян. Но теплыми и комфортными они будут только в том случае, если их сооружать правильно, т.е. в соответствии с проверенной технологией. К сожалению, специалистам профессиональных строительных компаний часто приходится реанимировать неудачные каркасы, собранные горе-подрядчиками.

Несмотря на то, что знание технологических тонкостей – это обязанность строителей, будущие владельцы жилья тоже должны быть знакомы с ними. Имея представление о типовых узлах каркаса и требованиях к ним, можно легко проконтролировать качество выполняемой мастерами работы.

Технологии сооружений наиболее правильных каркасов

Технология строительства каркасных домов выбирается в каждом конкретном случае в соответствии со многими факторами. Это похоже на конструктор ЛЕГО, который дает возможность выполнять сооружение постройки по своему усмотрению. Существуют и разные способы сборки каркаса:

  • Американский.
  • Канадский.
  • Скандинавский и пр.

Образцами «правильности» являются американская и скандинавская методики.

Не факт, конечно, что дом, основа которого возведена по не столь «правильным» технологиям, развалится. Но выгод от такого каркаса заказчик не получит – ни в отношении надежности конструкции, ни в отношении ее стоимости и трудозатрат.

Пальма первенства при сравнении способов сооружения каркасов всегда отдается американцам. Это объясняется тем, что большинство частных домов в Америке строятся именно по каркасной технологии. За несколько десятков лет ее применения были допущены все возможные ошибки, использованы все существующие варианты и сделаны все нужные выводы. Прижимистость американцев заставляла их экономить, а жесткий контроль строительной отрасли не позволял опуститься до халтуры.

В результате сформировалась универсальная схема, применение которой гарантирует 99,9% успеха. А заключается он в:

  • Конструктивной надежности каркаса.
  • Оптимальных трудозатратах на его сооружение.
  • Хороших теплосберегающих свойствах будущего дома.
  • Оптимизированном использовании материалов.

В Америке все возводимые каркасы мало отличаются друг от друга, они практически стандартизированы. А в Скандинавии существует множество их вариаций, здесь сооружают и классические американские остовы каркасников, и всевозможные гибридные версии. Специалисты считают, что скандинавский каркас – это некоторая модернизация «правильного» американского аналога.

Рассмотрим специфику этих двух технологий, проверенных временем.

Что отличает американский каркас

Каркас американского типа обеспечивает идеальное соотношение стоимость/результат, он функционален и надежен. Профессионалы считают его эталоном.

Специфические отличия этой каркасной схемы связаны с ее основными узлами:

  1. Углы. Они могут реализоваться по-разному, но ни в одном из вариантов угловые стойки не выполняются из бруса.
  2. Стойки для окон и дверей. Их делают из сплоченных досок, сдвоенных и даже строенных.
  3. Усилитель над проемами («хидер»). Его роль играет доска, которую устанавливают на ребро.
  4. Верхняя обвязка. Она является двойной и сооружается исключительно из доски.
  5. Нижние и верхние обвязочные ряды, смонтированные внахлест. Делают это в ключевых точках, то есть в углах, там, где внутренние перегородки примыкают к фасадным стенам, и пр.

«Правильные» углы каркасника

В Америке существует несколько способов сооружения углов, многие из которых либо устарели, либо очень редко применяются. Поэтому каркасный дом для круглогодичного проживания у них чаще всего имеет углы двух типов:

  • «Калифорнийский». Суть этой самой распространенной схемы состоит в образовании полочки внутри угла. Получают ее, прибивая к крайней стойке еще одной доску или полоску OSB. Эта полочка будет служить опорой для внутренней обшивки или других внутренних слоев пирога стенки.
  • Закрытый. При его монтаже обустраивают дополнительную стойку, позволяющую сделать полку внутри угла. Это дает возможность повысить качество утепления, по сравнению с первым вариантом. Но утеплять можно будет только снаружи перед обшивкой каркаса.

Правильные стойки по бокам проемов

Заявление, что не сдвоенные стойки – это «неправильно», не выдерживает критики. И окошки, и двери отлично обойдутся одинарными. Почему же тогда американцы используют сплоченные доски? Чтобы обеспечить одну из характеристик хорошего каркаса – надежность.

Эти сдвоенные и даже строенные конструкции играют роль подпорки для лежащих на них элементов. В этом случае их края не будут висеть исключительно на гвоздях. А вот сплоченные доски, не несущие на себе нагрузку, бессмысленны.

Оконный «хидер»

На проемы приходится существенная нагрузка из-за перекрытий или стропильной системы. И всегда образуется ослабление стены в их районе. Все это требует наличия локальных усилений (headers). Сечение хидера выбирается в зависимости от совокупности действующих на него сил, а его края лежат на стойках или врезаются в них.

Только в том случае, когда нагрузка сверху незначительна, строители могут обойтись без усилителя проема. Но при этом они обязаны пояснить его отсутствие.

Двойная верхняя обвязка

Сдвоенная обвязка усиливает верхнюю часть стены на прогиб и, благодаря перехлесту рядов, обеспечивает цельность всего каркаса. Перехлесты обустраиваются:

  1. В углах. Соединяют две смежные стены.
  2. По центру стен. Соединяют участки одной стенки.
  3. По перегородкам. Соединяют перегородки с наружной стеной.

Укосина в каркасе дома

Укосина не является обязательным компонентом американского каркаса. Это связано с тем, что в Америке для облицовки используют плиты OSB (ОСП). Они выполняют функцию множества укосин. Поэтому, отлично обеспечивают пространственную жесткость конструкции на сдвиг.

При отсутствии подобной обшивки укосина необходима, но ей тоже следует быть «правильной». То есть эта доска должна:

  • Врезаться на ребро, чтобы лучше выполнять свои функции и не мешать утеплению.
  • Устанавливаться под углом 45-60 градусов.
  • Врезаться в обе обвязки.
  • Иметь в узлах не менее 2-х точек крепежа.
  • Врезаться во все стойки, по которым прокладывается.

«Правильный» скандинавский каркас

Каркасное домостроение представляет основной тип малоэтажного строительства в Скандинавии.

Считается, что такой тип конструкции обладает некоторыми преимуществами. Но известно также, что для его сооружения требуется применение чуть больших физических и умственных сил.

Если сравнивать две самые «правильные» методики, то можно выявить и сходство, и различия. Требования к углам и укосинам у них одинаковые. Но скандинавскую каркасную систему отличает:

  1. Одинарная верхняя обвязка.
  2. Ригель, который непременно врезают в стойки.
  3. Одинарные оконные и дверные стойки.

Основное из перечисленных отличий — врезанный ригель, который представляет собой мощный силовой элемент. Он отлично выполняет функции и американских хидеров, и сплоченных обвязок.

Поскольку в Скандинавии холодно, а энергоносители дорогие, ее жители трепетно относятся к энергосбережению. Отсюда – упор на любую возможную минимизацию мостиков холода. А сдвоенные обвязки и стойки как раз и являются таковыми. Поэтому их отсутствие называют главным достоинством скандинавской технологии сооружения каркасов. Недостатками же считают:

  • Несколько большую сложность. Например, необходимость делать пропилы для ригеля на всех стойках.
  • Необходимость индивидуального подхода. Так, может появиться потребность использования сдвоенных стоек, если проемы большие. А на фронтонных стенах одноэтажных домов можно будет не применять ригель.

В качестве резюме можно сказать следующее:

  • Важным отличием «правильного» каркаса является применение качественного сухого пиломатериала и не использование бруса в стенах.
  • Существует множество «полуправильных» схем каркасной сборки. В них обычно присутствуют решения, типичные для скандинавско-американских технологий, но есть и отличия. В отношении конструктивной надежности к ним, как правило, нет претензий. А платить ли за желание строителей «что-то улучшить» или за некую «фирменную фишку» решает сам заказчик.
  • Имея представление о том, что такое «правильный» каркас, вы не ошибетесь с выбором подрядчика для возведения каркасного дома.

Желая жить в уютном и надежном каркаснике, обращайтесь к ООО «АртСтрой». Мы – строительная компания, которой за 9 лет доверили строительство жилья более 550 семей. Звоните.

Что такое правильный каркасный дом

Ответить на данный вопрос не так просто, как может показаться. Почему же так сложно описать концепцию “правильного” каркасного дома? Все из-за того, что одного “правильного” каркасного дома вы не найдете — их намного больше. Сегодня можно найти десятки абсолютно разных конструкций, при этом каждая из них может быть правильной по-своему.

Если начать с самого начала, то каркасный дом — это огромный конструктор с внушительным количеством решений. Некоторые из них по праву носят название “правильные”. Также вам могут встретиться “полуправильные” дома, а количество “неправильных” может оцениваться в сотнях и даже тысячах единиц.

Как каркасный дом принято называть “правильным”?

Среди такого разнообразия выделяют несколько “эталонных” конструкций, которые заслуженно называют “правильными”. зачастую ими является каркасные дома американского (реже скандинавского) типа.

Почему были выбраны именно они? Все потому, что почти все частные дома в Америке (а также во многих Скандинавских странах) построены именно по этим чертежам. Данная технология находится на вооружении большинства ведущих стран н протяжении нескольких десятилетий. За такой продолжительный срок были выявлены все преимущества и недостатки. После огромного количества доработок и исправлений мы получаем почти идеальное решение. Другими словами, если вы сделаете свой дом по этим “заветам”, то все у вас будет отлично, дом сослужит вам хорошую службу.

“Правильные” дома считаются наиболее оптимальными исходя из нескольких параметров:

  • Прочность, надежность и долговечность так отдельных конструктивных элементов, так и всего дома в целом.
  • Высокая скорость возведения.
  • Минимальный расход материалов.
  • Отличные шумо- и теплоизоляционные показатели.

Как говорится, зачем ошибаться, если можно учиться на чужих ошибках?

!Помните — если вы где-то услышите “правильный каркасный дом”, то скорее всего имеется в виду стандартизованные конструктивные решения, широко используемые в Америке и странах Европы. При этом каркас удовлетворяет требованиям, описанным выше.

Тогда какие каркасы называют “полуправильными”? Чаще всего таким названием “окрещают” те решения, которые отличаются от типовых, при этом они удовлетворяют рассмотренным выше показателям — надежность конструктивных элементов и хорошие тепло- и шумоизоляционные показатели.

К “неправильным” относят все остальные — если быть точнее, то почти все каркасы. Стоит понимать, что их “неправильность” — чистая условность. Это значит, что “неправильный” каркасный дом рассыплется на мелкие части перед новосельем. Такие события случаются очень редко. “Неправильность” здесь заключается в отхождении от общепринятых правил, которые некоторые спешат сразу забраковать. Например, неоправданные на первый взгляд усложнения конструкции. Иногда строители используют больше материала в местах, где можно было сэкономить без ущерба качеству.

Основной минус “неправильных” каркасных домов заключается в том, что зачастую все эти переделки абсолютно не нужны. То есть с их помощью не достигается какого-то выигрыша относительных с “правильных” или “полуправильных” домов, а если он и есть, то крайне малый и незаметный. Вы не получите ни повышенной надежности, ни меньшей цены, ни большей оперативности по сравнению с американским или скандинавским каркасом.

Нередко преимущества таких построек притягивают за уши, хотя на деле эффект от таких нововведений минимален. В очень редких случаях “неправильные” каркасные дома могут на самом деле развалиться и нанести серьезный ущерб и его жителям, и имуществу.

Правильный каркасный дом | ОрловСтрой

Каркасный дом прослужит до 70 лет, если был построен правильно. В его основе должен быть качественный сухой брус, не подверженный усадке и деформации. При этом несущую конструкцию важно защитить от пагубного воздействия влаги в виде конденсата, испарений, осадков, которые просачиваются через наружную обшивку. Правильный каркасный дом – долговечное, теплое и прочное строение, но только при соблюдении ряда условий.

Главный признак хорошего дома

Хороший дом – теплый дом, который надежно защищен от сквозняков и морозов. Теплоизоляционные свойства пирогу внешней стены придает утеплитель. Чем больше толщина базальтовых плит, тем теплее внутри каркасного дома. Но толщина напрямую зависит от пиломатериалов, использованных для сборки каркаса.

Плиты минеральной ваты устанавливают встык с вертикальными брусьями. При этом утеплитель и боковые стороны бруса должны образовать единую плоскость. В противном случае перепады высот приведут к образованию воздушной прослойки, смещению точки росы, появлению мостиков холода и выпадению конденсата внутри конструкции. Поэтому толщина плиты утеплителя соответствует типоразмеру бруса и составляет не менее 10 см.

Чем толще брус, тем теплее дом. Поэтому в северных регионах для строительства каркасных домов постоянного проживания рекомендовано использовать пиломатериалы сечением от 150х40 до 200х40 мм. По своим теплоизоляционным свойствам каркасная стена толщиной 20 см превосходит кирпичный аналог толщиной более 2,1 м. Толстые стены с качественным базальтовым утеплением – верный признак теплого и уютного дома. Подробнее о том, какой должна быть толщина стен в каркасном доме, читайте в нашей статье.

На что еще обратить внимание?

Поскольку деревянные брусья и утеплитель находятся в непосредственном контакте, повышение влажности последнего может привести к гниению пиломатериалов. Чтобы избежать гниения, деформации и потери прочности пиломатериалов, следует защитить внутренние элементы стен от влаги и конденсата. Для этого используют современные пароизоляционные мембраны.

Гидро-пароизоляционные материалы закрепляют с обеих сторон стены (с внутренней и наружной). В зимний период, когда холодный уличный воздух соприкасается с теплым, поступающим от комнат, на границе между двумя воздушными массами выпадает конденсат. Поэтому важно правильно рассчитать толщину стен, чтобы сместить точку росы ближе к внешней поверхности. Но также следует минимизировать риски, используя двухслойные мембраны «Наноизол», которые собирают влагу изнутри и не дают ей поступить снаружи.

В правильном каркасном доме утеплены не только стены, но также перекрытия. Через пол и потолок здание теряет до 40 % тепла. Чтобы внутри помещений было уютно и комфортно, пространства между балками заполняют минеральной ватой «Кнауф» толщиной минимум 10 см. Укладывают утеплитель поверх пароизоляционной мембраны, которая защищает от выпадения конденсата при контакте с элементами фундамента и от капель, которые могут проникнуть под кровлю во время дождя.

Компания «ОрловСтрой» возводит каркасные дома сезонного и постоянного проживания с 1995 года. Собственное производство гарантирует высокое качество сухого бруса (его влажность – в пределах 12%). Для изготовления пиломатериалов компания использует отборную древесину, заготовленную в Архангельской, Нижегородской области и др. Современные изоляционные и утеплительные материалы европейских брендов также обеспечивают надежность, тепло и долговечность домов, на которые действует гарантия качества сроком от 1 года.

Строим правильный каркасный дом

Когда впервые возникает вопрос о постройке нового каркасного дома, можно выбрать один из нескольких вариантов: построить дом своими силами или же доверить постройку нашей компании. Мы строим правильный каркасный дом, учитывая все вопросы и нюансы, которые могут возникнуть в процессе.

Если Вы планируете построить одно- или двухэтажный домик для всей семьи, то наиболее оптимально будет заказать его под ключ. А вот для небольших дачных построек вполне можно самостоятельно провести все работы.

Плюсы каркасных построек

  • Строительство каркасных домов под ключ — довольно простая задача, предполагающая быстрое решение. Возвести целый дом бригада работников может за месяц, а то и быстрее.
  • Простые в обработке материалы. Дерево не требует обязательного использования специальной техники и инструментов — и в этом его огромное преимущество.
  • Построить каркасный дом можно на любом грунте, так как общий вес среднестатистического дома не превышает 20 тонн.
  • Со временем, если потребуется ремонт, его очень легко осуществить. Даже если необходимо заменить фундамент, стены дома без труда поднимаются домкратом.
  • Современные технологии позволяют создать такой вид пропитки и покрытия для деревянных домов, что они получаются даже более пожаростойкими, чем бетон или металлические конструкции.
  • И в заключение — каркасные дома считаются одними из самых дешёвых и наименее трудозатратных.



Разновидности каркасных домов

1.Каркасные

Можно заказать строительство каркасного дома, выбрав один из подвидов домов:

  • Финский (скандинавский). Один из самых дешёвых и простых, но придётся смириться с тем, что нельзя будет пристроить дополнительную площадь к дому, нарушив планировку.
  • Канадский. Строительство коттеджа по самой современной канадской технологии лучше доверить профессионалам. Зато максимальная этажность у таких зданий выше, чем у финских: 2-3 этажа.
  • Фахверк. Самый сложный, но и самый надёжный вариант. Без профессиональной сноровки его не построить, но зато срок службы у таких домов практически неограничен.

2. Здания из СИП-панелей.

Собираются просто, как конструктор из готовых панелей, только в больших масштабах.

Этапы строительства

Изготовление каркасного дома начинается с укладки фундамента. Нужно заранее учесть особенности грунта под будущим домом, чтобы он оставался ровным под легкой каркасной конструкцией. Фундамент стоит построить максимально надёжный, потому что заменить или отремонтировать его не просто.

Затем на фундаменте возводится каркас дома по любой из технологий, названных выше. Здесь выбор зависит тоолько от средств, выделенных на постройку, и от того, сколько лет планируется прожить в каркасном доме.

Следующий этап — установка обшивки. В зависимости от конструкции всего здания, она может также служить дополнительной опорой для кровли.

После этого обшивка утепляется. Материал утеплителя стоит выбирать, исходя из того, будет ли семья жить в каркасном доме круглый год, или же это сезонный дачный домик.

Последняя веха строительства дома — кровля. Кровельные материалы можно выбрать самые обычные, кроме, пожалуй, гибкой черепицы. Она для каркасного дома не подойдёт.

Вы можете доверить производство каркасного дома нашей компании СК-Дом, избавив себя от забот и возможных ошибок в строительстве. Любая наша бригада возведет дом с нуля за короткие сроки, учитывая все пожелания клиента.



Яндекс Дзен | Открывайте новое каждый день

Яндекс Дзен | Открывайте новое каждый день

Яндекс.Дзен – это платформа, которая подбирает контент специально для вас. В Дзене есть статьи и видео на разные темы от блогеров и медиа.

Ваш личный Дзен

Дзен понимает ваши интересы и собирает ленту для вас. Он анализирует действия: что вы смотрите, кому ставите лайки, на кого подписываетесь, а после – рекомендует вам и уже любимые источники, и ещё неизвестные, но интересные публикации.

Вы смотрите и ставите лайки

шаг 1

Алгоритм отслеживает это и подбирает контент

шаг 2

Вы видите интересные именно вам материалы

шаг 3

Интересные истории

В Дзене есть популярные медиа и талантливые блогеры. Ежедневно они создают тысячи историй на сотни разных тем. И каждый находит в Дзене что-нибудь для себя.

Примеры публикаций

В Дзене действительно много уникальных статей и видео. Вот несколько примеров популярного сейчас контента.

Дзен — простой, современный и удобный

Посмотрите на главные возможности сервиса и начните пользоваться всеми преимуществами Дзена.

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит — его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит — его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Читайте о своих интересах.

Алгоритмы Дзена понимают, что вам нравится, и стараются показывать только то, что будет действительно интересно. Если источник вам не подходит — его можно исключить.

1/4

Тематические ленты.

С общей ленты со всеми статьями легко переключайтесь на тематические: кино, еда, политика, знаменитости.

2/4

Разнообразные форматы.

Открывайте разные форматы историй для чтения и общения. В приложении удобно читать статьи и смотреть видео, писать комментарии.

3/4

Оставайтесь в курсе событий!

Возвращайтесь к нужным статьям: добавляйте статьи в Сохранённое, чтобы прочитать их позже или сохранить в коллекции. Настройте уведомления, чтобы не пропустить самое интересное от любимых блогеров, медиа и каналов.

4/4

Дзен доступен во всем мире более чем на 50 языках

Смело рекомендуйте Дзен своим друзьям из других стран.

العَرَبِيَّة‎العَرَبِيَّة‎

Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

Удобно пользоваться в смартфоне

У Дзена есть приложения для iOS и Android.

Пользуйтесь в браузере

Дзен доступен с любого устройства в вашем любимом браузере. Также Дзен встроен в Яндекс.Браузер.

© 2015–2021 ООО «Яндекс», 0+

Дизайн и разработка — Charmer

К сожалению, браузер, которым вы пользуйтесь, устарел и не позволяет корректно отображать сайт. Пожалуйста, установите любой из современных браузеров, например:

Яндекс.Браузер
Google Chrome
Firefox
Safari

Углы в каркасном доме — конструкция, как сделать, соединение. Правильные углы каркасного дома

Меня часто спрашивают про особенности устройства углов каркасного дома. В этой статье я постараюсь подробно рассказать о всех нюансах строительства данного узла.

При перпендикулярном соединении стен образуются углы в каркасном доме. Угол – это узел, который несет нагрузку большую, чем сама стена дома. При его устройстве необходимо выдержать такие параметры, как энергоэффективность, прочность, удобство монтажа. Энергоэффективности углов стоит уделять особое внимание, чтобы исключить появление мостиков холода.



Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.



Углы каркасного дома правильно сформированные, позволяют создать соединение придающее всей конструкции жесткость. Простой монтаж ускоряет сроки и экономит материал.

Разновидности углов

Конструкция угла каркасного дома зависит от технологии, по которой собирается каркас. На практике я использую два распространенных варианта: американский и скандинавский. Предпочтение тому или иному варианту отдается в зависимости от проекта или пожеланий заказчика.

Угол американского формата (калифорнийский).

Суть конструкции заключается в том, чтобы установить в уже смонтированный угол дополнительную стойку, которая будет обеспечивать устойчивость и возможность установки внутренней облицовки. Однако существенным недостатком конструкции является возможность появления мостика холода в месте стыковки дополнительной стойки.

Закрытый угол.

Тип конструкции, который используется при строительстве по американской технологии. В этом случае образуется ниша, которая впоследствии заполняется утеплителем. Здесь также устанавливается дополнительная стойка, которая усиливает угловое соединение. Утепление такого соединения проводится одновременно с облицовкой фасад, так как полость угла недоступна с внутренней стороны строения.

Скандинавский угол.

Самый «теплый» вариант из перечисленных выше. Свое название получил от технологии, которая используется в скандинавских странах. При сохранении жесткости конструкции получается теплый угол без очевидных мостиков холода. Само утепление производится снаружи, совместно с облицовкой строения.

Монолитный угол.

Конструкция, при которой угловая стойка в каркасном доме образуется с помощью цельного бруса. Это самый холодный вариант. К тому же массив древесины с течением времени склонен к растрескиванию, что также не придает тепла помещению.

При таком устройстве угла возникают проблемы с креплением внутренней облицовки строения, так как нет сформированных для этих целей полочек.

Помимо технологических особенностей углы в каркасном строении делятся на внешние и внутренние.

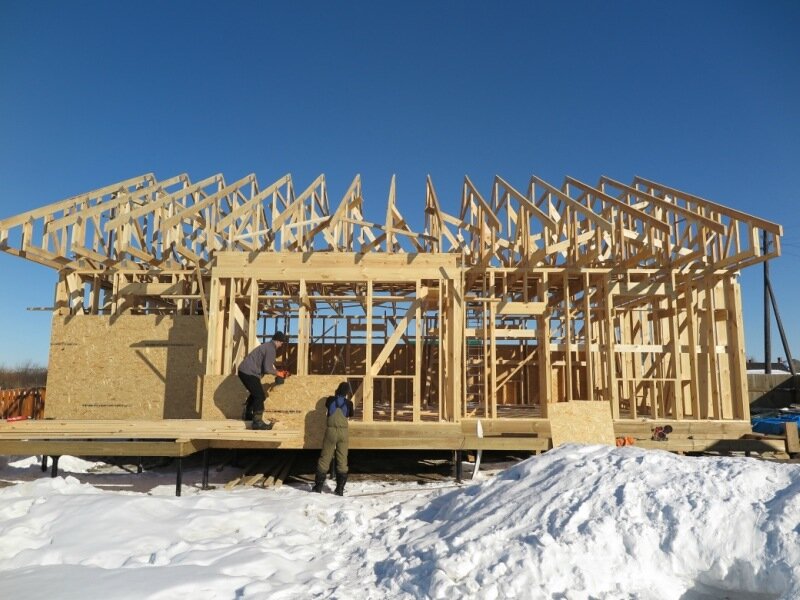

Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Организация внешних углов

При стыковке стен строения образуются внешние углы. Как правило, они устраиваются при помощи трех стоечных брусов: два принадлежат стенам, а третий устанавливается в качестве дополнительного элемента.

Такое устройство помогает соединить и укрепить стены между собой, придавая конструкции угла дополнительную жесткость.

Соединение углов в каркасном доме при помощи трех брусов можно выполнить и иным способом, образуя закрытый угол.

В любом случае, при организации внешнего угла я прежде всего придаю значению дополнительной жесткости и утеплению конструкции, чтобы избежать появлению плесени и грибка в углах внутри строения.

Внутренние углы в каркасном доме

Особенностью организации внутреннего угла является создание дополнительных плоскостей для крепления внутренней облицовки дома. Как правило, всю внутреннюю облицовку или элементы её крепления я устанавливаю на стойки каркаса. Если просто состыковать две стены, то впоследствии можно обнаружить, что одна из стоек каркаса, которая образует внешний угол, «спряталась» внутри и крепить внутреннюю обшивку просто не к чему. Для этого в каркас стены, стойка которой образует внешний угол, я вставляю дополнительный брус так, чтобы он крепился к смежной стене и образовывал полку для установки облицовки.

Технология «тёплый угол»

Угол в доме наиболее уязвимое место для теплопотерь. Зачастую в угоду прочности и жесткости конструкции, углы в домах формируют за счет множества стоек каркаса, чем достигается создание мостиков холода. При формировании угла по технологии «тёплый угол» эта проблема решается полностью.

Тёплый угол каркасного дома формируется с помощью трёх или четырех брусов, а получившаяся ниша полностью заполняется утеплителем. При этом утеплитель «запечатывает» все стыки между стойками. На это я обращаю внимание ещё и потому, что в строительстве применяется обрезной материал, который имеет неровности, а значит и прилегание стоек друг к другу будет не спошным.

Единственным неудобным моментом в таком случае является то, что утепление угла необходимо произвести до обшивки фасада здания.

Сформированный таким образом угол здания я называю закрытым. И закрыт он прежде всего для холода.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Устройство угла дома (пошаговая инструкция)

Перед тем, как сделать углы каркасного дома, необходимо понимать, по какой технологии будет возводиться весь дом. Исходя из проектных документов я разрабатываю монтаж узлов дома. Каждый узел отдельно прорисовывается, чтобы избежать ошибок при монтаже.

1. Перед началом монтажа стены, который в любом случае начинается с угла дома, проверяется геометрия нижней обвязки. Брусы должны стыковаться ровно под 90 градусов. Это станет гарантией того, что угол здания будет формироваться в точности с заданной геометрией. Самым точным методом является треугольник Пифагора. Суть его заключается в следующем: по линии одной стены от угла отмеряем 3 метра, а по другой от этого же угла – 4. Расстояние между отмеченными точками должно точно равняться 5-ти метрам. Если это так, то угол имеет свои 90 градусов.

2. Первый каркас стены (предварительно собранный на полу первого этажа) устанавливаю непосредственно в угол и закрепляю укосиной, зафиксировав каркас в вертикальном положении. Крепление к нижней обвязке провожу анкерами.

3. Каркас второй стены устанавливаю на нижнюю обвязку перпендикулярно установленному каркасу. Крепление стен между собой провожу только гвоздями длиной не менее 70 мм по всей высоте с шагом 400 мм.

4. В каркас первой установленной стены, отступив 100 мм от крайней стойки, вставляю дополнительную стойку. Её устанавливаю таким образом, чтобы торец бруса выступал за внутреннюю плоскость второй стены. Таким образом я формирую полочку для монтажа внутренней обшивки.

5. Сформированная тремя брусьями ниша, с поперечным сечением 150х100 мм, будет служить для утепления угла строения.

6. Ниша изнутри обшивается паробарьером, а затем туда укладывается утеплитель.

7. Утепление угла провожу с одновременной облицовкой фасада. В этом есть определенное неудобство с той точки зрения, если работы по укладке всего утеплителя будут проводиться позже, то отдельно для углов придется завозить утеплитель.

Последующее устройство углов каркасного дома, проводится в той же последовательности, но так, что для следующего угла вторая стена будет являться первой. Таким образом я достигаю определенной перевязки всех углов и жесткости всего строения в целом.

Иногда приходится проводить постоечный (отдельными стойками) монтаж каркаса. В этом случае необходимо установить два бруса, предварительно скрепленные буквой «Г», в угол здания, закрепив их снизу перфорированными уголками. Далее согласно разметке через 600 мм устанавливаются последующие стойки. Это в одну сторону. А в другую необходимо отступить 100 мм, поставить стойку, которая сформирует нишу для утепления.



Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Ошибки при строительстве

1. Самой распространенной ошибкой при формировании углов каркасного дома является то, что углы оставляют не утепленными. Формирование угла из цельного бруса или с помощью четырех спаренных стоек хоть и укрепляет здание, но абсолютно не утепляет его. Дерево само по себе не является утеплителем. К тому же в его структуре со временем могут появиться трещины, что обеспечит появление мостиков холода.

2. Соединение брусов в углах с помощью саморезов – тоже одна из частых ошибок. Вообще в каркасном строительстве, а в углах, которые наиболее подвержены усилиям, направленным на смещение, необходимо использовать только гвозди. Чтобы руки «не отваливались» при монтаже, я использую пневмомолоток с гвоздями, соединенными в ленту. Это ускоряет процесс и облегчает ведение правильного монтажа.

Применение саморезов может быть оправдано только при обшивке фасада (при установке облицовочных ветрозащитных плит). И то, использовать можно только анодированный материал не тоньше 5 мм. «Черные» саморезы – категорически под запретом.

3. К технологическим ошибкам также добавляются и конструктивные. В целях экономии средств при строительстве, заказчики, а порой и не опытные бригады, часто используют пиломатериал естественной влажности. То есть прямо «из-под» пилы. Этого категорически делать не стоит. Дерево имеет свойство высыхать, а значит строение будет подвержено деформации. Особенно это касается углов. В этом случае, после отделки на внутренних углах, могут появиться трещины. Тогда придется исправлять, а порой и переделывать всю работу заново.

4. Хранение пиломатериала должно быть защищенным. Доставленные на стройку брусы и доски необходимо тщательно укрывать от воздействия внешней влаги до окончания полной обработки специальными составами.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Планируете возведение каркасного дома? Звоните +7(495)241-00-59

Начинать строительство каркасного дома необходимо с тщательно проработанной документации. На каждый сборный узел дома, особенно для углов и проемов, должен быть чертеж или разработанная схема с определением всех мест крепления и установок деталей. Деталировка (по стоечная разрисовка) – обязательны. И это я делаю всегда. Проработка элементов помогает сократить сроки и сэкономить ресурсы. Перед тем, как сделать теплый угол в каркасном доме, необходимо понять технологию его устройства, разметить места установки стоек и нарисовать схему самого угла.

Используя мои советы и подсказки, с проблемами возведения каркасника можно справиться самостоятельно. Но всё же, чтобы избежать ошибок и просчетов лучше обратиться к специалистам, у которых есть знания, а главное – опыт возведения таких строений.

Помощь специалистов обойдется не так дорого, как может показаться, в сравнении с теми ошибками, которые можно допустить при строительстве. Порой допущенные просчеты нельзя исправить и придется разбирать уже собранный неправильно элемент. К тому же возвести каркас дома средней площади под силу бригаде из четырех человек за 3 – 4 недели.

Преимущества строительства подрядным способом:

  • соблюдение всех норм и правил при строительстве;
  • экономия средств и материалов за счет правильно выполненных работ;
  • короткие сроки строительства, объясняемые технологичностью;
  • всегда высокое качество и гарантия на все виды выполненных работ.



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Понимание каркаса дома — Extreme How To

При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым — устрашающим проектом. Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом.Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример — гараж или садовый сарай. В большинстве случаев вы будете строить по планам зданий, и это, безусловно, самый простой способ для неопытных. Убедитесь, что вы соблюдаете все спецификации и чертежи высот.

Здание в основном состоит из секций, соединенных вместе.

Самый распространенный материал для обрамления — дерево, но все большую популярность приобретает металлический каркас. Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.

Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы

Для стандартного деревянного дома или «палочного» каркаса используются два метода — воздушный шар или платформа — и оба имеют свои преимущества и недостатки.Обрамление из воздушных шаров иногда применяется при двухэтажных постройках. В обрамлении баллона стойки проходят как одно целое от порога до верхней плиты второго этажа. Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки. Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать коммуникации без надрезов и прорезей отверстий. Однако противопожарные заглушки должны быть установлены на уровне пола второго этажа между стойками.

Первый шаг — уложить опорную плиту для конструкции перекрытия или опорную плиту для фундамента / пола против анкерных болтов, отметить их расположение и просверлить отверстия.

Каркас платформы

может быть как одно-, так и двухэтажным, это самый простой и распространенный метод строительства. При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее. Обрамление платформ проще, чем обрамление воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Стеновая конструкция на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.

Можно строить как на бетонной плите, так и на фундаменте. Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте. В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черновым полом.

С этажа вверх

При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Подоконники крепятся к фундаменту, затем балки перекрытия крепятся к подоконникам, и их концы закрываются коллектором балок. Заголовки и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.

Во многих случаях в больших зданиях или в зданиях с шириной балки более 16 футов в этих местах устанавливается балка, обеспечивающая опору для пола.Сегодняшние фермы обычно изготавливаются из искусственной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. Когда пол обрамлен, добавляется настил или черновой пол. Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры толщиной 3/4 дюйма. Раньше по диагонали наносили однобортные доски из массива дерева.

Затем возводятся стены на плите или на черновом полу.

Строительство стен

После того, как настил или пол были построены, вы готовы строить и возводить стены.Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошвам прибивают шпильки, а к шпилькам прибивают верхние пластины.

Стены фактически строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с дверным и оконным проемом в обрамлении.

Распределите дверные и оконные проемы как на подошве, так и на верхней пластине, а также на местах расположения стоек, используя рулетку и плотницкий угольник.

На самом деле стены собираются как одно целое, а в случае длинных стен — из секций, соединенных вместе для получения необходимой длины. При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту бок о бок и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания.Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления. Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центрам на 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали макетную планку для расположения конюшен.

После того, как все размеры будут отмечены как на подошве, так и на верхней пластине, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии от длин стоек. Если вы используете предварительно нарезанные шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.

Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются 3/8-дюймовые фанерные распорки.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шпильки ветровые или ураганные связи 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте коллекторы. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заполнение 2 на 6 над ними с помощью гвоздей. Традиционные коллекторы создаются путем прибивания 3/8-дюймовых фанерных распорок между досками коллекторов для создания такой же толщины коллекторов, как ширина стоек 3-1 / 2 дюйма. Заголовки поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.

Установите распорку и отметьте на стойках стены. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.

Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет электричества, вы можете использовать беспроводную модель, такую ​​как Paslode. Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.

Квадрат рамы

В некоторых случаях стены возводятся без дополнительных распорок, с использованием фанеры или обшивки OSB по углам для скрепления и квадратного сечения секции стены.А в некоторых случаях обшивка каркаса стены накладывается перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены для создания равного размера и прямоугольной стены. Также можно использовать большой деревянный треугольник под углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.

Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4.Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов. Используйте пилу, чтобы прорезать выемки, а затем удалите материал между метками пилы с помощью стамески. Закрепите распорку на месте двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы сверились с местными нормативами в отношении распорок распорок в вашем регионе.)

Когда стена будет построена, наклоните ее на место. Это займет два человека даже на небольшой стене.

Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально. Постройте противоположную стену, возведите и закрепите ее на месте.

Возведение стен

Возвести стену довольно просто, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите.Просто сдвиньте стену ближе к краю и наклоните ее вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете. Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам придется поднять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для короткой стены.

Если длинные стены должны быть построены секциями, сделайте стык на стойке.

Подняв стену, забейте в землю стойки 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, поскольку их легче вытащить позже. Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам.Если стена должна быть построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на стойке.

Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите торцевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Постройте, возьмите и закрепите на месте противоположную стену таким же образом.Затем постройте стену между двумя стоящими стенами. Эта стена измеряется таким образом, чтобы она умещалась между ранее возведенными стенами, измеряя по низу. Аналогичным образом постройте и возведите противоположную торцевую стену. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах. Как и в других стенах, проемы обрамляются таким же образом и крепятся. В любом случае эти стены возводятся между двумя соседними стенами, устанавливаются водопроводом и затем крепятся к внешним стойкам на двух смежных стенах.Закрепите центральную секцию, чтобы она не прогибалась или сгибалась.

Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их по углам, снова в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины к верхней пластине, пересекая все стыки, чтобы надежно связать их вместе.Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.

Вырежьте и снимите подошву подошвы между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.

С помощью ручной пилы вырежьте и снимите часть подошвы в нижней части каждого дверного проема. Угловые блоки добавлены в углы, чтобы обеспечить квадратный угол для установки внутренних покрытий стен. Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен. При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.

Детали рамы

Детали каркаса, добавленные при возведении стен, упростят завершение отделки здания. Например, вы можете добавить стеновую подкладку к любым входным областям ванны и смесителя, а также к расположению настенных приборов. Это упростит установку всего этого, и это легче сделать во время строительства стены, чем после того, как стены будут возведены.Вы также можете добавить блокировку, чтобы поддержать ванны. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую поддержку для крепления плинтусов на месте. Это позволяет прибивать плинтусы дальше от их концов и предотвращать расщепление концов. Перемычка может быть установлена ​​в полу между швами во время строительства, чтобы сделать пол более качественным и «менее скрипучим».

Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки на каждом углу упрощают установку плинтусов.

Обрамление здания не должно быть сложной задачей, если вы будете делать это шаг за шагом, следовать планам и правилам и начинать с простого.


Рекомендуемые статьи

Каркас дома: советы, идеи и материалы

Каркас — это каркас дома. Если каркас прочный, он обеспечивает необходимую поддержку для всего, что следует за ним.Но если он слабый, никакая дорогая отделка не скроет недостатки: эти идеально оштукатуренные стены начнут трескаться каждый раз, когда хлопнет дверь, гранитные столешницы будут постепенно выпадать из уровня, а полы из дубового дуба будут подпрыгивать и скрипеть, как ржавая пружина.

«Сокращение рамок — самая большая ошибка, которую вы можете сделать, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем начнут проявляться провисание, подпрыгивание и движение.«

Хотя основы современного каркаса стен с каркасом не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые были новинкой до середины 1970-х годов, ускорили процесс сборки; пиломатериалы постепенно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны находиться в руках опытных плотников, которые знают, как ими пользоваться.«Они построят его правильно с первого раза, — говорит Том, — так что потом вы не пожалеете». Чтобы узнать, как Том строит дом, читайте дальше.

Каркасы домов могут быть сделаны из толстых столбов и балок (самый старый способ обрамления) или из очень длинных шпилек (каркасы воздушных шаров викторианской эпохи). Но Том Сильва обычно обрамляет одноэтажные «платформы», состоящие из стен с гвоздями высотой 8 или 9 футов, опирающихся на обшитый фанерой черновой пол. Каждая история оформляется поверх предыдущей, пока не пришло время поставить на крышу.

Схема ограждения дома

Иллюстрация Яна Ворпола

Советы по обрамлению дома

Гвозди

  • Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических стыках.
  • Не перегружайте. Головка гвоздя, слишком глубоко погруженная в дерево, не выдерживает своего полного веса.

Рамки

  • Пространство последовательно .Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает прочную поддержку концов панелей.
  • Используйте сухую древесину. Пиломатериал с штамповкой «S-сухой» или «KD» (сушка в печи) с меньшей вероятностью деформируется и перекручивается.
  • Следите за тем, чтобы древесина оставалась сухой. Блоки штабелируют над землей и накрывают брезентом.

Обшивка

  • Используйте фанерные зажимы на крышных и стеновых панелях. 1/8 дюйма зазор, который они создают между листами, предотвращает коробление.
  • Разложите листы перпендикулярно обрамлению. Повышает общую прочность и жесткость.
  • Приклейте и закрепите. Клеи могут улучшить прочность сцепления на треть.

Идеи каркаса от TOH Project Houses

Фото Брайана Уайлдера

Металлические вешалки и галстуки

Обеспокоенность по поводу слабости гвоздей, особенно в регионах, подверженных землетрясениям и ураганам, сделала металлические ремни и стяжки незаменимыми в кодовых книгах и на сегодняшних рабочих площадках, даже там, где такие стихийные бедствия случаются редко.

Существуют сотни различных типов фурнитуры из оцинкованной стали, от балочных подвесок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным пистолетом для гвоздей скорость установки почти не снижается. Примечание: используйте только гвозди, указанные производителем — без замены!

Легкие балки

Двутавровая балка состоит из «полотна» из высококачественной OSB (ориентированно-стружечной плиты), склеенной между двумя горизонтальными «полками» из обычного пиломатериала или LVL (клееного бруса).Он такой же прочный, как двукратный распил такой же ширины, но весит вдвое меньше, и его длина составляет до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховодов можно прорезать в полотне (с заданными размерами и интервалами) без нарушения структурной целостности. TOH впервые применила двутавровые балки при строительстве амбара 1989 года в Конкорде, штат Массачусетс, и Том использует их с тех пор.

Спроектированные балки

Балки

LVL состоят из шпона, склеенного под действием тепла и давления.Все фанеры ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.

В то время как LVL обычно используются в качестве коньковых балок и коньков над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и стрингеров для лестниц — везде, где ему нужна максимальная производительность на минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они прочны, как сталь, но он может разрезать их обычной пилой.

Новые технологии для будущего обрамления

Пенные клеи

Новые клеи на вспененной основе обладают превосходной адгезивной способностью полиуретана, и их легко нанести, просто нажав на спусковой крючок.Более того, одна банка пены содержит эквивалент 15 тюбиков клея старого образца.

Крепкий гвоздь

Гвоздь для обшивки Sheather-Plus в два раза противостоит силе подъема, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка, ускоряя гвоздь, а затем сцепляется с деревом. .

Шпильки Super

Клееный брус — куски древесины, склеенные под давлением до размеров стандартных 2х4 или 2х6 (вставка), не имеют дефектов, не деформируются и не деформируются, а их длина может достигать 22 футов, что немыслимо. в настоящее время в пиломатериалах.

Фото Колина Смита

Где найти

Строительный пиломатериал:

Балка двутавровая, балка G-P Lam LVL

Georgia Pacific Corp.

Атланта, Джорджия

www.gp.com

Аккумуляторный гвоздезабиватель:

Модель IMTC

Паслоде

800-682-3428

www.paslode.com

Вешалки и стяжки металлические:

Simpson Strong-tie Co.

Дублин, CA

800-999-5099

www.strongtie.com

Пенный клей:

Пурпур

Todal Products, Inc.

Натик, Массачусетс

508-651-3818

Супер шпильки:

TrusJoint

Weyerhaeuser

800-628-3997

www.trusjoist.com

Крепкие гвозди:

Sheather plus

Бостич

800-556-6696

www.stanleybostitch.com

элементов каркаса дома

Не вся древесина одинакова, и, поскольку большинство каркасов домов используют древесину в качестве основного компонента, важно узнать больше об этом универсальном материале. В основном большая часть пиломатериалов, которые сегодня доступны на лесных складах или в домах, имеет класс один или лучше, два или лучше, три или лучше.

Пиломатериалы номер один — лучшая древесина, которую вы можете получить для своего дома.Качество древесины снижается с увеличением номера сорта, но имейте в виду, что пиломатериалы более высокого сорта будут стоить дороже. Также знайте, что древесина первого сорта будет иметь меньше сучков и меньшую усадку.

Совет по строительству своими руками: Не сокращайте расходы на пиломатериалы для каркаса. Использование пиломатериалов более низкого сорта для вашей рамы может вызвать проблемы позже. Используйте пиломатериалы лучшего качества, которые вы можете себе позволить.

Сегодня в жилищном строительстве чаще всего используется пиломатериал для изготовления каркасов.Адаптация инженерной древесины дала много преимуществ, и она позволяет подрядчикам строить дома более динамичного типа, чем они могли строить в прошлом.

Технические пиломатериалы, как правило, представляют собой смесь побочных продуктов пиломатериалов и искусственной древесины, применяемых вместе для различных целей. Их можно использовать для перекрытия перекрытий вместо массивных пиломатериалов, и на них не так сильно влияют размер и рост деревьев.

Этот композитный пиломатериал имеет форму балок, а иногда балки перекрытия могут быть изготовлены из деревянных двутавровых балок.

После покупки пиломатериалов можно начинать возведение каркаса, и это начинается с процесса строительства — фундамента.

Обычно дом начинают с фундамента. После заливки фундамента поверх фундамента устанавливают подоконник (как материал, обработанный давлением). Это в основном проходит по периметру дома. Каркас одноэтажного дома будет состоять из подоконника, балок и шпилек.

Есть три основных элемента, которые соединяются вместе, образуя каркас, на котором в конечном итоге будет покоиться остальная часть дома:

Совет по строительству дома: Теперь, когда вы находитесь на этапе каркасного строительства, все больше и больше людей будут работать над вашим домом, и не отставать от всего — непростая задача. Регулярные встречи со строителем, архитектором и субподрядчиками могут помочь вам оставаться в курсе дел.

Кадр за кадром: одноэтажное и двухэтажное обрамление

В одноэтажном доме вам, очевидно, не нужно беспокоиться о перекрытии пола над головой, поэтому инженерные и структурные аспекты могут отличаться от того, что вам понадобится для поддержки второго этажа.

Для второго этажа вы должны построить его из бруса большего размера, чтобы поддерживать второй этаж. Помимо пиломатериалов большего размера, необходимы несколько предметов, чтобы придать дому большую поддержку при обрамлении второго этажа.

«Все дома спроектированы конструктивно, и в одноэтажном доме у вас не будет столько конструкции, сколько в многоуровневом доме. Будет намного больше анкеров, ремней, анкеров и балок. работа «, — сказал плотник Джерри Миллер.

Хотя опоры первого этажа необходимы для учета дополнительного веса второго этажа, стены почти такие же, как и в одноэтажном доме.Это означает, что балки перекрытия первого этажа будут также служить балками перекрытий второго этажа. Это будет происходить в каждой последующей истории, независимо от того, сколько их у вас дома.

Кроме того, если в вашем доме два этажа, вам понадобится способ перемещаться между ними. Это означает добавление лестницы — и новый набор проблем в процессе создания каркаса. Задача состоит в том, чтобы убедиться, что все материалы для пола учтены, потому что к тому времени, когда все материалы для каркаса и отделки будут на лестнице, у вас не может быть отклонений более чем на 3/8 от верха до низа каждого подступенка, что является критическая проблема.Большинство строительных инспекторов очень разборчивы по этому поводу.

Изготовление лестницы для двухэтажного дома — прекрасный пример того, почему мы постоянно делаем упор на «точность», когда речь идет о каркасе дома. А поскольку лестницы необходимы для многоэтажного дома, вам следует нанять субподрядчика, специализирующегося на лестницах.

Совет по строительству: Коды для жилых лестниц могут сильно различаться от города к городу — все, начиная от высоты, ширины и глубины отдельных ступенек, а также от размера площадки и поручней, должно соответствовать определенным правилам.Несоблюдение этих требований приведет к задержкам в строительстве. Избегайте этой распространенной головной боли, убедившись, что ваш строитель и субподрядчик по лестницам ознакомились со стандартами лестницы для вашего района и использовали их в своей работе.

обрамляющих устройств: Введение | Сделай сам

«Каркас — это, по сути, каркас дома», — сказал генеральный подрядчик Роб Брюстер. «Это конструкция, которая поддерживает весь внешний сайдинг, внутренние покрытия и изоляцию.Сантехника и электричество проходят через него. По сути, это то же самое, что и человеческий скелет ».

Основная функция рамы — дать вам основу, на которой можно применить все элементы отделки и отделки дома. И это дает вам защиту от непогоды.

Обрамление в основном разрабатывают два человека:

Архитектор , который разметит периметры.

Инженер-строитель , который будет участвовать и указывать, какой тип балки и какое усиление необходимо в сочетании с фундаментом.

С появлением новых технологий бетонные конструкции становятся все более и более распространенными. В южных районах будут бетонные стены, частично из-за ураганов (особенно во Флориде) и термитов.

Бетонные конструкции также становятся все более популярными на Западном побережье в виде крупных коммерческих построек и вещей, в которых возводятся большие панели на обшивках.Они установят его на земле, залит бетоном с уже установленными окнами, а затем поднимут конструкцию с помощью кранов.

Если вас интересует стоимость бетонного каркаса, дома, в которых используется этот тип каркаса, в среднем стоят примерно на 3 процента дороже, чем деревянные. Имейте в виду, что затраты на материалы зависят от страны и региона. Обязательно проконсультируйтесь со своим подрядчиком о точных расходах на материалы в вашем районе.

Чаще всего бетон в жилых домах используется с так называемыми «ICF» или изолированными бетонными формами. По сути, они представляют собой два слоя пенопласта с пустотой между ними — от 2 дюймов до 6 дюймов — в которые вы кладете бетон после размещения стальной арматуры или арматуры.

ICF — это продукт, которым очень легко пользоваться любому, у кого есть какой-либо опыт строительства.Большинство из них являются системами блочного или панельного типа. Стек почти как блоки Лего. Однако ICF не так распространены, как деревянные; у них действительно есть некоторые явные преимущества перед ним. Он просто создает в помещении теплую и комфортную среду. Здесь тише и меньше инфильтрации воздуха. Тепло и охлаждение, как правило, равномерно распределены по всему дому. Вы не получите горячих и холодных участков, как при типичной конструкции.

ICF могут быть покрыты практически любым поверхностным материалом, включая штукатурку, кирпич или деревянный сайдинг.В результате получился красивый дом с надежностью бетонных стен.

Стальной каркас — еще одна жизнеспособная альтернатива обрамлению вашего дома; тем не менее, их стоимость примерно на 15 процентов выше, чем у традиционных деревянных каркасов. Вот почему его чаще используют в высотных и других, более крупных коммерческих зданиях.

Независимо от того, используете ли вы сталь (металлические гвоздики), дерево или бетон, вам нужно добавить нового члена в вашу бригаду домостроителей — подрядчика по каркасу, который будет руководить группой рабочих на этом этапе строительства.

Подрядчики по каркасу — это «специализированная» группа плотников или строителей, которые в основном собирают всю структуру дома, поэтому очень важно найти хорошего подрядчика по каркасу.

Хороший строитель будет работать в тесном сотрудничестве с подрядчиком по возведению каркаса, чтобы гарантировать, что этот важный этап строительства пройдет гладко. Чтобы избежать плохой конструкции во время процесса обрамления, следует помнить о двух вещах:

Убедитесь, что ваш подрядчик по каркасу имеет лицензию и застрахован.Ваш строитель сможет помочь вам в этом, порекомендовав и наняв строителя с надлежащей квалификацией.

Попросите вашего архитектора посетить строительную площадку на этапе создания каркаса. Если есть проблемы, он может их отловить и работать со строителем, пока их все еще легко решить.
Помня об этих шагах, вы сможете построить каркас дома, который обязательно прослужит вам долго.

Схемы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для создания каркаса дома используются два основных метода: платформа и конструкция баллонного каркаса.Конструкция платформы гораздо более распространена, чем конструкция из баллонов, хотя конструкция из баллонов использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

При конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола. Многоэтажные дома строятся на одном уровне за раз, причем каждый этаж обеспечивает платформу для строительства следующей серии стен. Каркас дома на платформе — Стеновые стойки проходят от пола до потолка для каждого отдельного этажа

Каркас из воздушных шаров

Конструкция из баллон-каркаса, Как показано ниже, шпильки проходят на всю высоту от грязевого порога до верхней плиты, но не более 20 футов.Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других каменных стен, двухэтажных домов, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все дороже и труднее найти. Каркас воздушного шара — Стеновые балки проходят во всю высоту здания.

Стена- Макеты стоек

Как для платформы, так и для баллонного каркаса стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма, измеренные от центра к центру.Эти стандартизированные компоновки приводят к минимальному сокращению и отходам материалов для пола, потолка и стен. Обычный каркас стеновых каркасов — стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру.

В большинстве старых домов стены размером 2 на 4. шпильки, расположенные на расстоянии 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма по центру, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка внешней стены добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, штукатуркой, кирпичом, камнем и другой отделкой наружных стен.В старых домах обшивают диагональной доской — доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанерная или аналогичная обшивка из композитных панелей. Подробнее об этом см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным в зависимости от сложности конструкции крыши. Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен.Самая современная кровля — это фанера или панели из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками — обычное дело для крыш из гонтовой черепицы. Для получения дополнительной информации см. Основы конструкции крыши. Типичный каркас крыши — это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном.

Получите предварительно проверенного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Основы каркаса дома: типы, условия и компоненты | 2020

Легкая каркасная конструкция (известная просто как «обрамление» в жилом строительстве) — это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают стабильную основу для внутренних и внешних стеновых покрытий. Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками.Балки поддерживают потолки и полы.

Сегодня обрамление платформы — в котором каждая история обрамлена поверх предыдущей — является методом выбора среди большинства строителей. Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.

Обрамление: краткий урок истории

Деревянный каркас

Деревянный каркас, при котором соединялись большие стойки и балки и соединялись деревянными колышками, было популярно в XVIII и XIX веках.При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4). Этот метод обрамления вышел из моды, потому что пиломатериалы обрезались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее возводить дома из пиломатериалов стандартных размеров.

Обрамление воздушного шара

В 1830-х годах стало популярным создание воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками.В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей — опасность пожара: без поломок гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до самого верха, сравняв конструкцию с землей.

Каркас платформы

Самым распространенным способом обрамления в современном жилом строительстве является платформенное обрамление, при котором каждый этаж обрамляется поверх предыдущего.

Строители обрамляют одноэтажные платформы из каркасов, как правило, восьми или девяти футов высотой, опирающихся на черный пол — платформу.Затем каждая история обрамляется поверх следующей, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

  • Для создания каркаса платформы используются более короткие куски пиломатериалов, чем в предыдущих технологиях, например, для создания каркаса из баллонов, что является преимуществом, поскольку более длинные стойки труднее получить и они более дорогие.
  • Прорывы в шпильках от уровня к уровню создают естественные противопожарные барьеры.
  • Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности — более безопасной среде с высокой структурной целостностью.

Обрамление — один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Детали обрамления

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Этаж

  • Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
  • Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но, по сути, образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
  • Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу.Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа — стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные срезанными панелями, железобетонной или каменной кладкой или стальными плитами.

  • Подоконник: Этот кусок бруса прикрепляет дом к фундаменту.Каркас первого этажа возводится поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
  • Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина — это кусок дерева, который лежит на полу и образует нижнюю часть стены.
  • Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластиной. Они обычно расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
  • Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированная цементная плита или фанера. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
  • Двери и окна: В дверном и оконном обрамлении есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные колонны и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами для домкратов). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.

Потолок

  • Балки: Потолочные балки — это горизонтальные элементы, которые перекрывают потолок и передают нагрузку крыши на стойки. Стандартных размеров не существует, но наиболее часто используемые пиломатериалы для балок сегодня — 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

  • Стропила: Эти конструктивные элементы проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают обшивку крыши. Метод строительства, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное пространство на чердаке можно было превратить в комнату.
  • Фермы: Ферма — это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже может захотеть переоборудовать чердак.
  • Настил: Настил крыши — это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до механической, электрической и сантехнической работ.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
