Проект образец дома: Образец Архитектурных решений проекта. Для частного дома с плоской крышей

Чертежи дома, состав проекта дома|Архитектурное бюро «Альфаплан»

Состав проекта (чертежи дома), передаваемого Заказчику, состоит из нескольких разделов.

Основным разделом являются Архитектурно-строительные чертежи. Этот раздел, в свою очередь, содержит документацию трех марок:

АР – архитектурные решения

КЖ0 – конструкции фундаментов. Последний значок – цифра «0» означает, что эти работы относятся ко всему, что делается ниже отметки чистого пола дома первого этажа -0.000

КР – конструктивные решения, выше отметки 0.000

В состав «Архитектурно-строительных чертежей» (АС) (примерно 55-65 листов формата А3) входят:

Образец документации — Архитектурные решения (чертежи марки АР): (посмотреть проект)

• Общие данные по проекту: ведомость листов, пояснения
• Спецификация стеновых и кровельных материалов, окон, ограждений
• Разбивочный план осей (несущих стен)

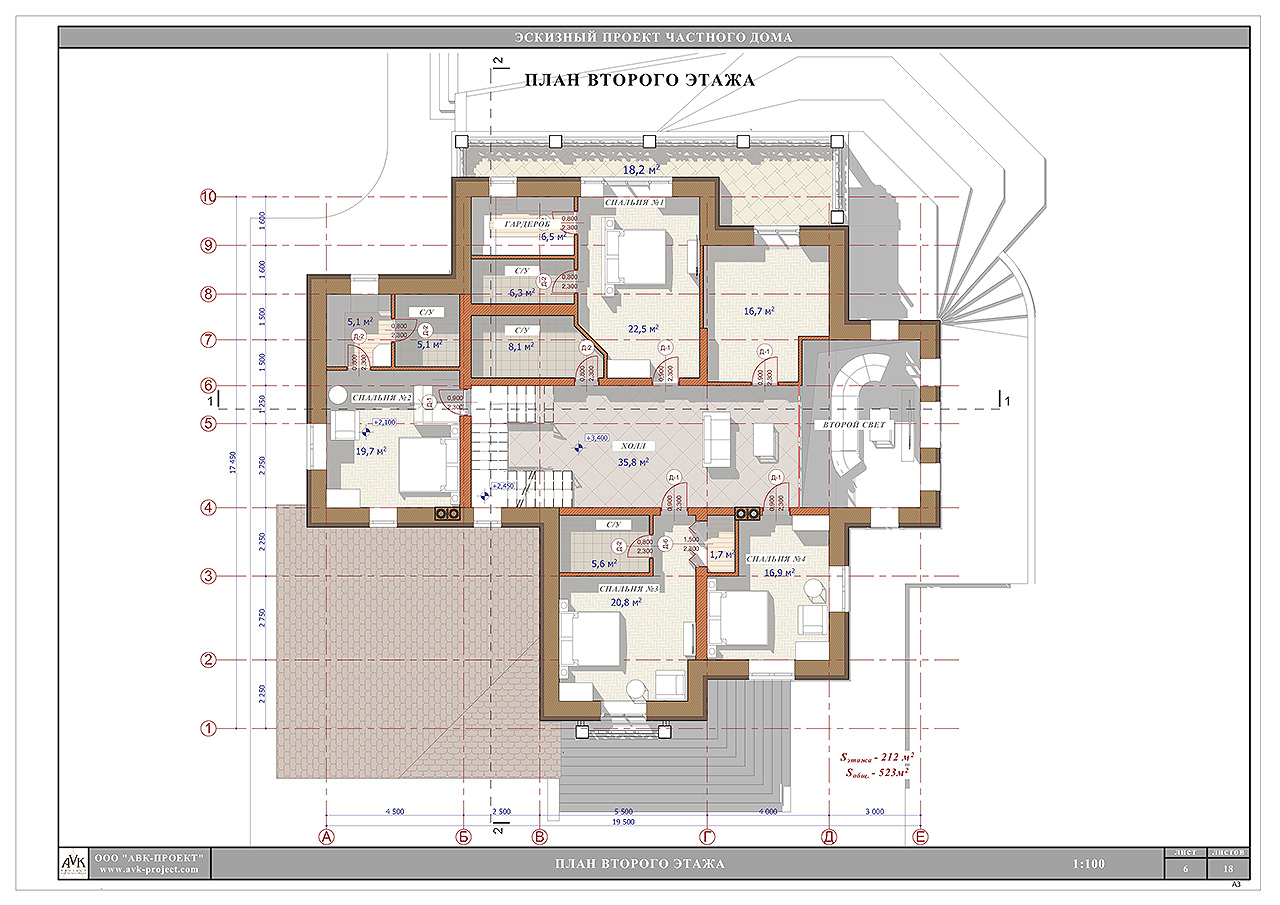

• Кладочные планы этажей
• Маркировочные планы этажей
• План кровли
• Фасады
• Разрезы
• Узлы и детали: конструкции и узлы стен, вентиляционные стояки, лестница, крыльцо, индивидуальные узлы и детали, зависящие от особенностей дома
• Ведомость оконных и дверных блоков
• Изделия: решетки ограждений и иные, зависящие от архитектуры дома

 Образец документации — Конструктивные разделы (чертежи марок КЖ0 и КР ): (посмотреть проект)

• Общие данные. Пояснения к конструктивной документации
• Фундамент. Планы — порядовки раскладки блоков (для сборного фундамента), или опалубочные чертежи и армирование — для монолитного фундамента. Необходимые узлы и детали. Спецификации фундаментов
• Плита под полы 1-го этажа. Опалубочные чертежи, схемы армирования
• Планы перекрытий этажей. Опалубочные чертежи, схемы армирования (для монолитных перекрытий), разрезы, необходимые узлы и детали перекрытий. Спецификации перекрытий
• Перемычки над окнами и проемами. Опалубочные чертежи, схемы армирования (для монолитных перемычек). Спецификация перемычек
• Планы стропил, их разрезы, сечения и узлы. Спецификации стропил
• Необходимые конструктивные узлы, в зависимости от особенностей дома
• Изделия — балки металлические или Ж/Б, в зависимости от архитектуры дома

Инженерные системы (ИС) разработаны от ввода в дом (внутри домовые сети (примерно 25-35 листов формата А3) (посмотреть).

Раздел «Водоснабжение и Канализация» (чертежи марки ВК) содержат в себе:

• Пояснения к проекту
• Планы этажей с сетями водопроводов холодной и горячей воды, канализации
• Аксонометрические схемы сетей с высотными отметками
• Спецификация материалов

Раздел «Отопление» (чертежи марки ОВ) содержит в себе:

• Пояснения к проекту
• Паспорт системы отопления
• Планы этажей с сетями отопления (радиаторы отопления, теплые полы – только в санузлах и ванных комнатах)
• Аксонометрические схемы сетей с высотными отметками
• Спецификация материалов

ВАЖНО:

— Если вы хотите в доме больше теплых полов, чем предусмотрено в готовом проекте, то проект системы отопления с теплыми полами можно заказать индивидуально. В этом проекте теплые полы будут предусмотрены в тех комнатах, где вы хотите. И расчет теплых полов будет выполнен индивидуально, с учетом климатических условий вашего региона.

— В домах предусматривается естественная вентиляция, с вытяжкой через вентиляционные каналы в котельной, санузлах, ванных и саунах, в постирочной, и в кухне. В проекте предусматривается установка ЭЛЕКТРИЧЕСКОЙ кухонной плиты, при желании установить газовую плиту могут понадобиться дополнительные вентиляционные каналы на кухне.

Раздел «Электрооборудование» (чертежи марки ЭО) содержит в себе:

• Пояснения к проекту
• Схема принципиальная расчетная
• Планы этажей с сетями освещения
• Планы этажей с силовой сетью (розетки)
• Молниезащита
• Схема уравнивания потенциалов
• Спецификация материалов

«Строительный паспорт проекта» содержит в себе пояснения к архитектурному замыслу дома, описание основных конструкций, рекомендации по размещению дома на участке, а также поэтажные планы, фасады и разрезы. В Паспорте проекта, с целью раскрытия архитектурного замысла, показана расстановка основной мебели (посмотреть образец Типового паспорта проекта).

«Полный комплект рабочих чертежей» (ПК) (примерно 80-100 листов формата А3) — состоит из  Строительного паспорта проекта, Архитектурно-строительных чертежей (АС), чертежей Инженерных систем (ИС). Для качественного строительства рекомендуется приобретение Полного комплекта (ПК).

Индивидуальный «Строительный паспорт проекта», кроме информации типового Паспорта, содержит в себе дополнительно Разбивочный план вашего участка. Разбивочный план разрабатывается индивидуально, по пожеланиям Застройщика.

В проектах ДЕРЕВЯННЫХ ДОМОВ архитектурные и конструктивные чертежи объединены в Архитектурно-Строительный раздел (чертежи марки АС). Дополнительно к чертежам, которые есть в других типах домов, для деревянных даны развертки стен с порядовками бревен. Проекты домов из дерева НЕ СОДЕРЖАТ ПРОИЗВОДСТВЕННУЮ ДЕТАЛИРОВКУ древесины.

ДОПОЛНИТЕЛЬНО вы можете заказать:

— корректировку конструкций дома

— корректировку Паспорта проекта

— разбивочный план участка и план благоустройства и др.

ОБРАТИТЕ ВНИМАНИЕ НА ТО, ЧТО:

— В опубликованных на сайте проектах возможны незначительные отличия от окончательной рабочей документации, связанные с уточнением конструкций дома при рабочем проектировании.

— Проекты могут не учитывать специфических требований, обусловленных местными особенностями, которые могут предъявляться к новому строительству территориальными органами власти в соответствии с их компетенцией, вытекающей из Градостроительного кодекса РФ.

— В соответствии с «ИНСТРУКЦИЕЙ О ПРОВЕДЕНИИ УЧЕТА ЖИЛИЩНОГО ФОНДА В РОССИЙСКОЙ ФЕДЕРАЦИИ» подсчет площадей дома ведется с корректирующими коэффициентами для некоторых типов помещений. Например, балконы считаются с понижающим коэффициентом 0.3, лоджии — 0.5. Поэтому, указываемая общая площадь дома не является простым суммированием площадей.

— Готовые проекты домов не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ

— Готовые проекты не предназначены для строительства в условиях ВЕЧНОЙ МЕРЗЛОТЫ. В такой строительной ситуации требуется полная переработка фундаментов.
