Как своими руками сделать картофелекопалку ручную: что это такое, чертежи устройства

что это такое, чертежи устройства

• 1 Универсальный инструмент
• 2 Лопата «Пахарь»
• 3 Самодельная картофелекопалка
• 4 Подведение итогов

Незаменимое приспособление для выкапывания корнеплодов — ручная картофелекопалка. Это самый удобный и легкий, чаще разборный инструмент. Такую лопату огородники назвали «американкой». Она сродни штыковой лопате, но слегка вогнутая (подобно совковому аналогу). Однако ее ручка закреплена под меньшим углом. Такое совмещение остроты штыкового инструмента и вогнутости совка с удобным углом для ручки облегчает труд. Урожай выкапывается быстро и не повреждается. Кстати, данным инструментом, но с коротким черенком удобнее копать глубокие узкие ямы и вычищать из них землю.

Для того, чтобы почва не осыпалась и не размывалась при обработке, а дорожки оставались чистыми, используйте металлические грядки https://сибгрядки.рф/

Универсальный инструмент

Данная копалка также облегчит перекопку или рыхление почвы, кроме первичной обработки целины. Собрать ее помогут чертежи. Эти поворотные вилы захватят сразу 30 см грядки. А пользоваться ими просто: рядом с картофельным кустом надо вонзить в землю зубья; затем ногой нажать на нижнюю дугу. Тогда зубья направятся вверх и поднимут картофель, причем без земли, которая осыпается между ними. Эта копалка не травмирует клубни, ведь подкапывает их снизу и сбоку. (Фото 1)

Приспособление прикрепляют к ручке любых картофельных вил, напоминающих гребенку. Причем 2 вертикальные стойки скреплены с нижней поперечиной, а верхняя поперечина вращается свободно в хомутах. И шплинты удерживают ее в таких своеобразных подшипниках.

Фото 1. Использование картофелекопалки.

Полезное устройство получилось и на основе культиватора. Это универсальная альтернатива лопате. Этот инструмент ставят в почву вертикально, т.е. параллельно самому кусту картофеля. Внизу этого приспособления есть зубья, которые при его повороте выворачивают наружу картофельные клубни полностью. У данного инструмента вес небольшой, поэтому его использовать легко.

Достоинства уникальной конструкции универсальной лопаты (фото 2) и одновременно рыхлителя плюс картофелекопателя таковы:

• глубокая обработка грядки без оборота пласта;
• максимальная производительность труда;
• минимум физических усилий при выкапывании картофеля либо обработке пласта;
• изготавливается данная картофелекопалка своими руками.

Фото 2. Устройство картофелесажалки.

Огород этими вилами копают вдоль, а не поперек. Берут их двумя вытянутыми руками за край верхней планки и наступают на подножку, которая легко утопает в земле. Далее отступают назад 2 шага и лопату переводят в почти горизонтальное положение. Потом шагают вперед и оттаскивают ее на 30 см назад. После этого снова инструмент вертикально вгоняют в землю — т.е. повторяют цикл, пока ряд не закончится, затем обрабатывают следующий ряд. Однако инструмент достаточно тяжелый.

Лопата «Пахарь»

Сейчас выпускается 2 модификации ручного культиватора «Пахарь». Самая покупаемая модель весом 4,5 кг и шириной рамы с 5 зубьями — 350 мм. Длина же этой рамы — 780 мм. А вот черенок покупают отдельно.

Фото 3. Чудо-лопата «Пахарь».

Механизм инструмента «Пахарь» прост, но эффективен. Поднятие почвы осуществляется как рычагом. Причем основная нагрузка здесь на ноги: ими при работе вдавливают вилы в землю. Поднимают грунт усилием рук — именно это разгружает спину. Поэтому пожилые овощеводы с болями в спине предпочитают исключительно эту модель. Принцип работы подскажут чертежи. (Фото 3) Здесь 2 встречные вилы скрещиваются и разрыхляют почву, не переворачивая ее. Глубина такого рыхления оптимальна — до 20 см.

Копают с шагом менее 20 см, но вперед спиной. Впрочем, на тяжелом грунте шаг пусть будет вполовину меньше. Пожилым огородникам стоит погружать эти вилы неглубоко, если земля твердая.

Обычно вдавливают копалку нажатием на рабочие нижние вилы. Тогда зубья уходят в грунт не только усилием ног, но больше — весом тела, когда корпус наклоняется вперед. Этот рабочий режим почти не утомляет и тазобедренный сустав.

Самодельная картофелекопалка

Стоит изучить конструкцию максимально облегченной лопаты. Вилка создана из полой квадратной трубы длиной 40 см, а к ней приваривают 6 зубьев (лучше — от картофельных вил). Патрубок — короткую трубу — приваривают к ней перпендикулярно.

Далее приспосабливают подвижный рычаг на рукояти — металлическом черенке. Он усовершенствует лопату, хотя его изготовление немного сложнее. 2 пластины с отверстиями под рычаг приваривают на самом черенке. Изобретатель разработки рекомендует увеличить длину пластин и просверлить в них несколько отверстий. Это обеспечит регулировку высоты рычага, чтобы подобрать его наиболее удобное расположение. Так своими руками садоводы мастерят оптимально подходящие им конструкции лопаты.

При этом рычаг делают из изогнутой, но уже круглой трубы. К его низу приваривают трубку — упор. Однако разработчик предлагает использовать обязательно уголок, чтобы увеличить соприкосновение с землей. Тогда картофелекопалка, своими руками сделанная, на черенке имеет 2 трубных отрезка — ограничителя рычага.

Следующая деталь сборных вил — изогнутая рукоять для максимально удобного их удержания своими руками. Такая ее форма предельно увеличивает рычаг. А соединяют ее с самим черенком только болтом с гайкой. Рекомендуется и эту часть с черенком соединить сваркой для усиления монолитности приспособления, ведь именно здесь соединение максимально расшатывается.

Итак, эта ручная картофелекопалка самая легкая. Но она не настолько измельчает почву, как разрыхляющие инструменты типа «Пахаря», поэтому после нее лучше разровнять грядки граблями.

Подведение итогов

Популярные стандартные картофелекопатели и их замечательные инновации облегчают 100-процентный сбор корнеплодов и гарантируют их неповрежденность.

Такие специальные модели при выкапывании корнеплодов производительнее и удобнее обычной лопаты. Но для первичной обработки целины они не предназначены. Здесь пригодятся узкие вилы с редкими, но прочными 3-4 зубьями. А для комфортной транспортировки изготавливают уже рассмотренную разборную конструкцию.

выкапывание самодельной копалкой, как сделать приспособление своими руками, чертежи и рекомендации, какая лучше Торнадо или Американка

Уборка урожая — дело хлопотное и трудоемкое. Извлечение клубней картофеля и различных корнеплодов из земли вручную сопряжено с большими затратами физических усилий, что несколько омрачает радость от получения хорошего урожая. Поэтому крупные фермеры и огородники-любители используют различные приспособления. На огромных площадях, где легко развернуться технике, применяют тракторы и моноблоки. На небольших огородах проводят копку картофеля ручной самодельной копалкой.

Что такое картофелекопалка

Разные варианты этого устройства позволяют, разгружая одни части тела, нагружать другие, более сильные и выносливые. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Справка. При всем многообразии конструктивных решений ручных картофелекопалок практически все они основаны на двух ведущих принципах: вращательном и рычажном.

Виды устройства

Эти приспособления, основанные на рациональном использовании мускульной силы рук, ног и спины овощевода, бывают в виде:

• «американки» — комбинации штыковой лопаты с совковой;
• инструмента «Торнадо», основанного на вращательных действиях рук человека;
• поворотных вил, когда подобно рычагу основные усилия перекладывают с рук и спины человека на его ноги.

Внутри этих основных видов ручных картофелекопалок есть много модификаций, зависящих от конструкторских способностей огородника, его технических и материальных возможностей.

Описание

Ручная картофелекопалка в виде лопаты («американка») похожа на обычную штыковую лопату с той лишь разницей, что ее полотно несколько углублено наподобие совковой. В результате инструмент не только режет землю, но и захватывает своей поверхностью большой объем почвы с картофельными клубнями.

Справка. «Американки» отличаются креплением ручки, которая составляет с полотном меньший угол, чем у совковой лопаты, но не идет параллельно ему, как у штыковой. Такая конструкция наиболее рациональна именно при копке овощей.

Популярный у фермеров ручной картофелекопатель «Торнадо» не похож на лопату. Он представляет собой острый штырь на конце ручки, рядом с которым закреплены изогнутые длинные и острые зубья. Штырь вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят на поверхность клубни. При работе устройство позволяет не наклоняться и не напрягать поясницу.

Еще более востребованы у овощеводов различные модификации поворотных вил. Благодаря рычажному принципу они перераспределяют основные усилия при копке картофеля с рук и спины на ноги. Зубья устройства вонзают в землю и поднимают клубни на поверхность.

Алгоритм работы с помощью подобной картофелекопалки прост:

1. Инструмент вонзают в почву рядом с картофельным кустом.
2. Одной из ног давят на дугу, полностью заглубляя зубья в грунт.
3. Рукоятку справа или слева наклоняют как можно ниже.
4. Черенок возвращают в вертикальное положение.
5. Одной из ног давят на образовавшийся рычаг.
6. В результате вилы поднимаются вверх, извлекая из земли клубни. Грунт при этом осыпается между зубьями.

Кроме того, что такая картофелекопалка уменьшает нагрузку на руки и спину, она бережно относится и к самим овощам, поскольку подкапывает их сбоку и снизу.

Картофелекопалка «Американка»

Интересное на сайте:

Инструкция для создания самодельной картофелесажалки

Как сделать двухрядную картофелесажалку самому

Как сделать картофелесажалку для минитрактора

Основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. Наиболее простая из них, представляющая собой популярные поворотные вилы, имеет диапазон захвата 0,3 м и средний вес около 3 кг. Для ее изготовления используют высокопрочную сталь. Зубья делают из металлических прутьев диаметром 15–20 мм круглого, квадратного или шестигранного сечения, черенок — из дерева.

Важно! Поскольку устройству, сделанному из металла и дерева, приходится часто соприкасаться с влажной почвой, хранят его в сухом помещении.

Преимущества и недостатки

К преимуществам ручных картофелекопалок относятся:

• повышение производительности труда;
• оптимизация и облегчение физических нагрузок;
• щадящее отношение к картофельным клубням при извлечении их из земли;
• возможность использования их для копки других корнеплодов, культивации почвы на огороде и в саду.

Существенный, но единственный недостаток подобных ручных устройств заключается в необходимости прилагать физические усилия.

Дополнительные функции

Приспособления для копки картофеля используют не только для сбора урожая, но и для посадки растений. Они подходят в качестве культиватора для рыхления почвы, избавления от сорняков и внесения в грунт удобрений.

Что лучше: «Торнадо» или «американка»

«Американка» — это усовершенствованная, но все же лопата, ей свойственны все недостатки обыкновенной штыковой лопаты. Они усугубляются большей нагрузкой, которая создается за счет углубления в полотне. Кроме напряжения рук, ног и спины, приходится постоянно наклоняться к земле, чтобы извлечь из земляного кома картофельные клубни.

От большинства этих недостатков избавлен ручной картофелекопатель «Торнадо». С ним не требуется наклоняться ни во время работы, ни для извлечения из грунта картофелин, поскольку почва удаляется через зубья.

Картофелекопалка «Торнадо»

Как сделать картофелекопалку своими руками: пошаговая инструкция и чертеж

Мастеру, умеющему работать с металлом и имеющему сварочный аппарат, вполне доступно самостоятельное изготовление эффективной ручной картофелекопалки.

Конструкция устройства состоит из нескольких отдельных частей, которые собирают поочередно и затем соединяют вместе:

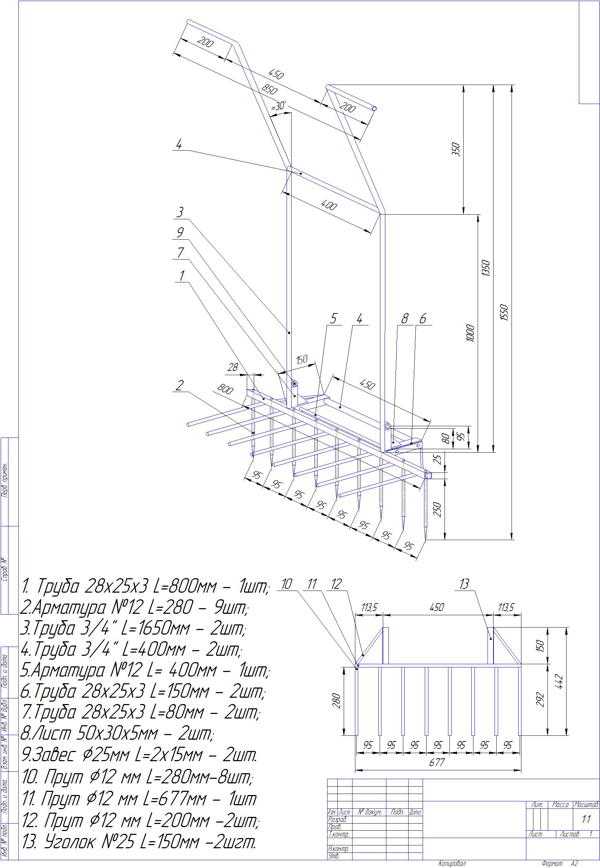

1. Изготавливают рыхлитель (см. чертеж ниже) из прута диаметром 12 мм и длиной 67,7 мм, к которому перпендикулярно через равные расстояния приваривают 8 прутьев такого же диаметра и длиной 280 мм. Сверху перпендикулярно присоединяют 2 уголка №25, укрепленные для жесткости диагонально приваренными прутьями аналогичного диаметра.
2. К трубе 28х25х3 мм и длиной 800 мм перпендикулярно приваривают предварительно заостренные и очищенные болгаркой от граней жесткости 9 кусков арматуры №12 длиной 280 мм каждый. С другой стороны несущей трубы присоединяют перпендикулярно стойки ручек из труб диаметром ¾ дюйма, длиной 1650 мм каждая. На высоте 1000 мм их изгибают на 30° по отношению к вертикали в сторону разрыхлителя, где между ними прикрепляют трубу такого же диаметра и длиной 400 мм. Верхние части ручек длиной по 200 мм отгибают под углом 90° в противоположные стороны.
3. Педаль делают из 2 отрезков труб 28х25х3 мм длиной по 150 мм. Их перпендикулярно присоединяют концами к трубе диаметром ¾ дюйма и длиной 400 мм. С других концов параллельно трубе приваривают отрезок арматуры №12 такой же длины. На расстоянии 200 мм от первого отрезка арматуры присоединяют параллельно ему еще один. Сверху на концах отрезков прямоугольных труб перпендикулярно прикрепляют отрезки таких же труб высотой по 80 мм каждая.
4. К бокам получившейся педали болтами прикрепляют рыхлитель.
5. Конструкцию крепят к остальной части картофелекопалки с помощью завесов, одни части которых приваривают к стойкам ручек, а вторые — к вертикальным отрезкам труб на педали.

Для изготовления этой эффективной ручной картофелекопалки своими руками ниже представлен чертеж:

Читайте также:

Обзор картофелесажалок для мотоблока

Обзор картофелесажалки КСМ 4

Обзор навесной картофелесажалки СН 4Б

Заключение

Ручная картофелекопалка называется так по традиции, так как много ее современных вариантов основано на использовании преимущественно ног. В любом случае эти инструменты задействуют при работе физическую силу человека. Свести нагрузку на него к минимуму, повышая при этом производительность труда, — главная задача таких устройств.

Чтобы сделать производительную ручную картофелекопалку самостоятельно, приходится приложить немало усилий, но они наверняка окупятся более легким и даже приносящим удовольствие трудом на огороде.

Часть 2. Архимедова лопата (Картофелекопалка). Сделай сам.

Смотрите это видео на YouTube

копание самодельным экскаватором, как сделать приспособление своими руками, чертежи и рекомендации, что лучше Торнадо или американка

Сбор урожая хлопотный и трудоемкий. Удаление из земли клубней картофеля и различных корнеплодов вручную требует больших физических усилий, что несколько омрачает радость от получения хорошего урожая. Поэтому крупные фермеры и садоводы-любители используют различные приспособления. Тракторы и моноблоки используются на огромных площадях, где технике легко развернуться. На небольших огородах картошку выкапывают самодельной копалкой.

Содержание статьи

• Что такое картофелекопалка
  • Типы устройств
  • Описание
  • основные параметры
• Достоинства и недостатки
• Дополнительные функции
• Что лучше: «Торнадо» или «Американка»
• Как сделать картофелекопалку своими руками: пошаговая инструкция и чертеж
• Заключение

Что такое картофелекопалка

Различные варианты этого приспособления позволяют, разгружая одни части тела, нагружать другие , сильнее и выносливее. Это облегчает работу и повышает производительность. Практически все конструкции ручных картофелекопалок доступны для изготовления в домашних условиях.

Ссылка. При всем многообразии конструктивных решений ручных картофелекопалок практически все они основаны на двух основных принципах: вращательном и рычажном.

Типы устройств

Эти устройства , основанные на рациональном использовании мышечной силы рук, ног и спины овощевода, имеют форму :

• «американка» — сочетание штыковой лопаты с лопатой;
• инструмент «Торнадо», основанный на вращательных действиях рук человека;
• поворотные вилки, когда, подобно рычагу, основные усилия передаются с рук человека и обратно на его ноги.

Внутри этих основных типов ручных картофелекопалок существует множество модификаций. в зависимости от дизайнерских способностей садовода, его технических и материальных возможностей.

Описание

Картофелекопалка ручная в виде лопаты («американка») внешне похожа на обычную штыковую лопату с той лишь разницей, что полотно у нее несколько заглублено, как у совковой. В результате орудие не только срезает землю, но и захватывает своей поверхностью большой объем грунта с клубнями картофеля.

Ссылка. «американки» отличаются креплением рукоятки, которая составляет с лезвием меньший угол, чем у лопаты, но не идет параллельно ей, как штык. Такая конструкция наиболее рациональна при уборке овощей.

Популярная у фермеров ручная картофелекопалка Tornado не похожа на лопату … Это острый штифт на конце рукояти, рядом с которым изогнутые, длинные и острые зубья. Штифт вонзается в землю, а горизонтальная Т-образная рукоятка с изогнутыми ручками поворачивается на 90°. Зубья уходят в почву и выносят клубни на поверхность. Во время работы устройство позволяет не наклоняться и не напрягать поясницу.

Вилы поворотные различных модификаций пользуются еще большим спросом у овощеводов. … Благодаря рычажному принципу перераспределяют основные усилия при копании картофеля с рук и спины на ноги. Зубья приспособления вонзаются в землю и поднимают клубни на поверхность.

Алгоритм работы такой картофелекопалкой прост :

1. Инструмент вбивается в почву рядом с кустом картофеля.
2. Одна из ножек прижимается к дуге, полностью зарывая зубья в землю.
3. Ручка справа или слева наклонена как можно ниже.
4. Ручка возвращается в вертикальное положение.
5. Одна из ножек прижата к сформированному рычагу.
6. В результате вилы поднимаются вверх, извлекая клубни из земли. При этом почва крошится между зубьями.

Помимо того, что такая картофелекопалка снижает нагрузку на руки и спину, она еще и хорошо ухаживает за самими овощами , так как подрывает их сбоку и снизу.

Картофелекопалка «Американка»

Интересное на сайте:

Инструкция по созданию самодельной картофелесажалки

Как сделать двухрядную картофелесажалку своими руками

Как сделать картофелесажалку для минитрактора

основные параметры

Параметры ручной картофелекопалки напрямую зависят от ее конструкции. … Самые простые из них, популярные поворотные вилы, имеют диапазон захвата 0,3 м и средний вес около 3 кг. Для его изготовления используется высокопрочная сталь. Зубья изготавливают из металлических стержней диаметром 15–20 мм круглого, квадратного или шестигранного сечения, рукоятку делают из дерева.

Важно! Поскольку устройству из металла и дерева часто приходится контактировать с влажной почвой, его хранят в сухом помещении.

Преимущества и недостатки

К преимуществам ручных картофелекопалок относятся :

• повышение производительности труда;
• оптимизация и облегчение физической активности;
• щадящее отношение к клубням картофеля при извлечении их из земли;
• возможность использования их для выкапывания других корнеплодов, обработки почвы в саду и на огороде.

Существенным, но единственным недостатком таких ручных устройств является необходимость приложения физических усилий.

Дополнительные функции

Картофелекопалки используются не только для уборки урожая , но и для посадки растений. Они подходят в качестве культиватора для рыхления почвы, избавления от сорняков и внесения удобрений в почву.

Что лучше: «Торнадо» или «Американка»

«Американка» — усовершенствованная, но все же лопата, имеет все недостатки обычной штыковой лопаты . .. Они усугубляются большей нагрузкой, который создается за счет углубления в полотне. Помимо напряжения рук, ног и спины, приходится постоянно пригибаться к земле, чтобы извлечь клубни картофеля из земляного кома.

Ручная картофелекопалка Tornado избавлена ​​от большинства этих недостатков. … С ним не нужно наклоняться ни во время работы, ни для извлечения картофеля из почвы, так как почва удаляется через зубья.

Картофелекопалка «Торнадо»

Как сделать картофелекопалку своими руками: пошаговая инструкция и чертеж

Мастер, умеющий работать с металлом и имеющий сварочный аппарат, может самостоятельно изготовить эффективную ручную картофелекопалку .

Конструкция устройства состоит из нескольких отдельных частей , которые собирают по очереди и потом соединяют:

1. Делают рыхлитель (см. чертеж ниже) из стержня диаметром 12 мм и длиной 67,7 мм, к которому 8 стержней одного диаметра и длиной 280 мм свариваются перпендикулярно через равные расстояния. Сверху перпендикулярно крепятся 2 уголка № 25, усиленные для жесткости приваренными по диагонали стержнями того же диаметра.
2. Перпендикулярно приваривается к трубе 28х25х3 мм и длиной 800 мм 9 отрезков арматуры №12 длиной по 280 мм, предварительно заточенных и зачищенных болгаркой от краев жесткости. С другой стороны опорной трубы прикрепляют перпендикулярно стойкам рукояток из труб диаметром ¾», длиной по 1650 мм каждая. На высоте 1000 мм они отогнуты на 30° по отношению к вертикали в сторону разрыхлителя, где между ними закреплена труба такого же диаметра и длиной 400 мм.Верхние части ручек длиной 200 мм согнуты под углом 90° в противоположных направлениях.
3. Педаль изготовлена ​​из 2-х отрезков труб 28х25х3 мм длиной 150 мм … Соединяются перпендикулярно концами с трубой диаметром ¾» и длиной 400 мм. С других концов, параллельно трубе, приваривается отрезок арматуры №12 такой же длины.На расстоянии 200 мм от первого отрезка арматуры параллельно ему крепится еще один. Сверху на концах прямоугольных отрезков трубы прикрепляются отрезки такой же трубы высотой 80 мм крепятся перпендикулярно
4. К бокам получившейся педали прикручен рыхлитель.
5. Конструкция крепится к остальной части картофелекопалки с помощью шторок, часть которых приварена к стойкам рукоятки, а вторая к вертикальным участкам трубы на педалях

Чтобы сделать эту эффективную ручную картофелекопалку своими руками, ниже представлен чертеж:

Читайте также:

Обзор картофелесажалки для мотоблока

Обзор картофелесажалки KSM 4

Обзор картофелесажалки навесной SN 4B

Заключение

Картофелекопалка ручная так называется по традиции, так как многие ее современные модификации основаны на использовании преимущественно ног. В любом случае эти инструменты используют при работе физическую силу человека. Снизить нагрузку на него до минимума, при этом повысить производительность труда – основная задача таких устройств.

Чтобы сделать своими руками производительную ручную картофелекопалку, придется приложить немало усилий, но они обязательно окупятся более легкой и еще более приятной работой на огороде.

Самодельная картофелекопалка для мотоблока, минитрактора описание с фото

Ежегодная уборка картофеля может проходить быстро и с комфортом, если ручной труд заменить использованием специальных картофелекопалок для мотоблоков или минитракторов.

Использование специальных приспособлений не только значительно облегчит и ускорит процесс уборки картофеля, но и значительно сохранит здоровье и хорошее физическое состояние, так как не требует такого титанического физического труда, как ручная выкапывание картофеля.

Картофелекопалка на трактор или мотоблок — это навесное оборудование, которое устанавливается на мотоблок или минитрактор. Картофелекопалки имеют зубы, которые перекапывают землю во время движения. В процессе движения по конвейеру между зубьями агрегата остается картофель. Клубни автоматически либо помещаются в специальную емкость, либо выбрасываются между рядами. Устройство само перекапывает и очищает урожай от земли, остается только собрать его с поверхности земли.

Устройство позволяет очистить территорию от урожая намного быстрее и эффективнее, чем при использовании ручного труда.

Картофелекопалку на мотоблок можно приобрести в магазинах дачного или садового инвентаря, а можно изготовить самостоятельно. Как сделать картофелекопалку мы обязательно рассмотрим более подробно ниже.

Содержание

• 1 Преимущества и недостатки самодельных картофелекопалок
  • 1.1 Минусы самодельных картофелекопалок:
  • 1.2 Плюсы Самодельной Картофелекопалки
• 2 Виды картофелекопалок
• 3 Самые популярные модели картофелекопалок
  • 3.1 Картофелекопалка простая для мотоблока ККМ-1
  • 3 .2 Картофелекопалка простая под мотор ККМ-3- блок
  • 3. 3 Картофелекопалка простая для мотоблока Garden Scout
  • 3.4 Картофелекопалка вибрационная для мотоблока Нева
  • 3.5 Картофелекопалка вибрационная Полтавчанка
• 4 Как сделать картофелекопалка для мотоблока
• 5 Инструменты для работы
• 6 Изготовление вибрационной катофелекопы
• 7 Создание простой картофелекопалки
• 8 Отзывы о картофелекопалках

Преимущества и недостатки самодельных картофелекопалок

9000 2 Сделать самодельный агрегат вполне реально и вполне рентабельно. Однако у всего есть обратная сторона медали, поэтому минусы у самодельных копателей для мотоблока есть, хотя их не так много.

Минусы самодельных картофелекопалок:

• Процесс проектирования требует кропотливой работы, ведь нужно найти чертежи. Даже готовые чертежи, найденные в сети, иногда требуют доработки и настройки;
• Картофелекопалка самодельная Вес , своими руками , будет еще. Производители готовых копателей максимизируют картофель для оптимизации своей продукции, используя все возможности для снижения его веса;
• Больше расход топлива мотоблоком/минитрактором при работе самодельной картофелекопалкой. Чем больше вес навесной картофелекопалки, тем больше расходуется топлива;

Плюсы самодельной картофелекопалки

• Стоимость агрегата в результате значительно ниже. Картофелекопалка от производителя стоит недешево, не каждому по карману. Стоимость картофелекопалки в разы ниже готового варианта;
• Индивидуальный проект под конкретный участок, почву и человека, который будет руководить процессом. Как было сказано выше, даже готовый чертеж экскаватора, как правило, дорабатывается с учетом особенностей участка, грунта, собственных физических сил и т. д.
• Улучшение процесса разработки чертежей. Модернизировать устройство картофелекопалки можно, добавив дополнительные детали, способные повысить эффективность работы устройства;

Как видите, недостатки не слишком существенны. По крайней мере, они не перевешивают достоинств изготовления картофелекопалки своими руками . Однако, когда речь идет об огромных площадях, картофелекопалка на трактор или мотоблок от производителя все же будет выгоднее. Самодельные приспособления больше подходят для средних или небольших площадей с относительно небольшой посадочной площадью.

Типы картофелекопалок

Рассматриваемые агрегаты делятся на два основных типа — стрельчатые и вибрационные (просеивающие).

Стрельчатые копатели картофеля, их еще называют веерными, представляют собой лемех, к которому приварены наклонные стержни. Это самый простой тип устройства, который можно прицепить к любому мотоблоку или маленькому трактору. Аналогичная картофелекопалка для мотоблока делается довольно просто.

Принцип работы простой картофелекопалки заключается в том, чтобы срезать пласт земли лемехом вместе с урожаем, после чего земля проваливается между прутьями, а клубни остаются на поверхности. Такая конструкция эффективна только на рыхлых грунтах.

Вибрационная или грохотная копалка для картофеля состоит из двух основных частей. Это лемех (плуг) и вибросито, расположенные на опорных колесах. В процессе работы агрегата лемех захватывает часть земли с клубнями и отбрасывает ее на просеивающую сетку. Благодаря вибрации земля просеивается, на решетке остается только картошка.

Несмотря на простоту и удобство эксплуатации, а также высокую производительность, картофелекопалку просеивающую для мотоблока изготовить сложно и трудоемко. Однако все сложности в процессе изготовления впоследствии с лихвой окупаются.

Самые популярные модели картофелекопалок

На сегодняшний день существует несколько самых популярных типов картофелекопалок: обычная ККМ-1, обычная ККМ-3, обычная Garden Scout, вибрационная Нева и вибрационная Полтавчанка. Рассмотрим подробнее каждую из моделей.

Картофелекопалка простая для мотоблока ККМ-1

• Навес включает в себя сошник и посевную сетку;
• Устройство хорошо подходит для мягких и средних почв, с уровнем влажности не более 25%;
• Глубина копания 20 см, площадь возделывания около 35 см;
• Расчетная производительность от 0,05 га до 0,2 га в час;
• ККМ-1 весит в среднем около 40 кг;
• Скорость устройства 1-2 км/ч;
• Навес подходит для мотоблоков типа Нева, Каскад, Салют, Фаворит и др.

Картофелекопалка простая для мотоблока ККМ-3

Аппарат третьего поколения аналогичен по характеристикам ККМ-1, однако имеет ряд усовершенствований. Например, по сравнению с ККМ-1 агрегат ККМ-3 имеет увеличенную на 40 см площадь обработки. Устройство обслуживается одним механизатором. Глубину копания можно изменить с помощью опорных колес.

Такая картофелекопалка для минитрактора оптимальный вариант за счет своего веса — 40 кг.

Простая картофелекопалка для мотоблока Garden Scout

• Продукт китайского завода;
• Ширина зоны обработки 40 см, глубина обработки 28 см;
• Вес конструкции 42 кг;

Проектная мощность

• Garden Scout достигает 0,2 га в час;

Картофелекопалка вибрационная к мотоблоку Нева

• Компактная вибрационная картофелекопалка разработана специально для моторных агрегатов Нева;
• Имеет относительно небольшой вес – 34 кг;
• Глубина обработки 20 см, ширина лемеха 36 см
• Производительность строительства от 0,15 га до 0,2 га в час;
• Скорость устройства 1-2 км/ч;
• Конструкция имеет преимущества по стоимости по сравнению с конкурентами;

Картофелекопалка вибрационная Полтавчанка

• Конструкция подходит для средних почв, уровень влажности которых может достигать 30%;
• Вес насадки 34 кг;
• Глубина проникновения в почву всего 18 см, длина лемеха 39 см;
• Скорость устройства 2-3 км/ч;
• Навес подходит для разных типов мотоблоков и мини-тракторов (Нева, Фаворит и др. )
• Уровень колеса устройства можно регулировать;

Как сделать картофелекопалку для мотоблока

Изготовление картофелекопалки своими руками довольно трудоемкий и кропотливый процесс. Сделать его можно самостоятельно в несколько этапов. Подробно остановимся на каждом и расскажем, как сделать картофелекопалку для мотоблока своими руками.

Инструменты для работы

Изначально необходимо подготовить инструменты, которые потребуются для создания картофелекопалки на мотоблок своими руками, а также другие расходные материалы.

Рабочие инструменты, которых нельзя избежать в процессе сбора картофелекопалки —

• сварочный аппарат,

УШМ

• ,

электродрель

• ,
• колено
• уровень,
• перфорированные монтажные пластины,

Стальные болты

• с гайками.

Изготовление катофелекопы вибрационной

Для того, чтобы сделать самодельную картофелекопалку для мотоблока на вибрационной основе, нам пригодится:

• Несущая конструкция — металлический швеллер;
• Стальные листы для создания доли. Сталь должна иметь толщину не менее 5 мм.
• Уголки стальные или железные из металла;
• Стальные или железные стержни предпочтительно небольшого диаметра;
• Металлическая труба

Конструкция картофелекопалки содержит раму, систему подвески, регулятор тяги, колеса или другие подвижные узлы.

Этап 1. Основание вибрационной картофелекопалки

Необходимо начать процесс изготовления картофелекопалки для мотоблока с фундамента.

Для того чтобы сварить каркас, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части 80 см и 120 см. Длины заготовки хватит на 4 штуки, которые будут служить опорными балками.

Опорные балки сварены под углом 90 градусов, образуя прямоугольную раму со сторонами 0,8м и 1,2м. Каркас готов.

Шаг 2. Крепление для удилищ

Для создания крепления для удилищ берем упомянутую прямоугольную основу. К нему необходимо приварить металлический швеллер с швеллером на треть или четверть от середины рамы.

С обратной стороны рамы вертикально приварить трубки для крепления оси. Впоследствии туда будут установлены подвижные элементы.

Сверлим электродрелью сантиметровые отверстия в удобном для крепления месте.

Шаг 3. Делаем вертикальные стойки

Вас может заинтересовать:

Взяв от края основания отступ не менее 5 сантиметров, привариваем подставку. Длина квадратного профиля до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем вторую стойку, меньшую, чем предыдущая, длиной не более 40 сантиметров, сварочным аппаратом. Затем отмеряется 40 сантиметров, последующий профиль уже 30 сантиметров, он также фиксируется сваркой. В конце работы получаем устройство, похожее на пару лестниц.

Стойки крепятся в самом нижнем отсеке устройства с помощью металлической планки. Берем полосу не более 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и всадник

Сконструировав основную часть самодельной картофелекопалки, приступаем к изготовлению активной части нашей копалки, лемеха, который будет выполнять основную часть работы работы по уборке картофеля.

Для создания лемеха, ножа, который будет срезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее выбранному чертежу из плиты вырезают две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, фиксируются специальным стержнем. Теперь ножу нужно придать максимально объемную форму, для удобства копания и захвата грунта. Для этого постучите по середине лезвия молотком.

Шаг 5. Делаем скатную доску

Скатные доски, другими словами, стальные стержни или стержни, являются необходимой частью рабочей части картофелекопалки. Они крепятся к лемеху путем приваривания к основанию ножа.

Для изготовления скатных досок лучше всего подходят стальные стержни диаметром 10 миллиметров и длиной 1,2 метра. Приваривать арматуру к основанию лемеха необходимо через промежутки в 4 или 5 сантиметров.

Этап 6. Регулировочные стержни

Этот элемент не всегда присутствует в дизайне. Это необходимо только в том случае, если потенциально обрабатываемая почва очень водянистая. Они регулируют угол наклона ската.

Самый простой способ изготовления регулировочных тяг картофелекопалки для мотоблока — делаем подвижную раму, на которой будет армирующая доска.

Шаг 6. Установите опорные колеса

Картофелекопалка заканчивается опорными колесами. Конструкция экскаваторов всегда подразумевает подвижные элементы для более комфортного передвижения по поверхности участка.

Лучший вариант — колеса от обычной садовой машины. Важно, чтобы колеса использовались с широкой покрышкой.

Ранее мы уже делали и закрепляли оси на раме. Теперь нам нужно закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.

Создание простой картофелекопалки

Если вариант с виброкопателем для вас слишком сложен и трудоемок, вы можете обратиться к созданию максимально простой конструкции ручной картофелекопалки.

Изготовление простой картофелекопалки своими руками для минитрактора или мотоблока не требует специальных материалов и даже чертежей.

Для изготовления картофелекопалки своими руками полезная малька, которую легко можно вырезать, например, из лопаты. Поврежденные виллы можно использовать как стержни.

Дальнейший принцип создания ручной картофелекопалки аналогичен процессу создания вибрационной. Мастер-классов по созданию копалки своими руками с видео в открытом доступе в Сети много.

Картофелекопалки отзывы

Агрегат, значительно облегчающий труд фермеров-любителей, нашел отклик у многих людей. Интернет хранит множество отзывов о работе картофелекопалки для мотоблока или трактора. Причем оставляются отзывы как о покупных устройствах, так и о самодельных картофелекопалках для мотоблока и минитрактора

Например, дачники, открывшие для себя выращивание различных культур, отмечают, что такие агрегаты — настоящая находка.

«Несколько лет назад купил мотоблок Нева и к нему купил копалку для картофеля марки КВМ-3. Это вибрационное устройство, с которым весь сбор урожая превратился в настоящее удовольствие. У меня проблемы со спиной, поэтому я не могу пользоваться лопатой. А после работы с картофелекопалкой никаких неприятных ощущений в больной спине не ощущаю»

Как видите, использование картофелекопалки для мотоблока значительно снижает потребность в физическом труде. Что немаловажный фактор для дачников, многие из которых уже являются пожилыми людьми с проблемами со здоровьем. Даже люди, не имеющие проблем со здоровьем, благодарны картофелекопалкам за минитрактор или мотоблок. Активный труд, которого на земле предостаточно, может привести к ухудшению здоровья, даже если раньше оно было идеальным. Так что использование картофелекопалок является своеобразной профилактикой здоровья при работе с урожаем. Тем более картофелекопалку для мотоблока можно использовать не по назначению, она отлично подходит для сбора разных культур, не только картофеля.

«Очень доволен покупкой картофелекопалки. Работать с ней невероятно удобно и эффективно. Сложностей в понимании процесса нет. Нужно просто прицепить устройство к мотоблоку и спокойно передвигаться по участку. В это время аппарат все сделает за вас. Всю картошку с участка удалось собрать за 2 дня. Но пришлось бы махать лопатой минимум неделю.

Из этого обзора становится понятно, что трактор-картофелекопалка и другие защищают не только здоровье, но и другой ценный ресурс — время. Скорость уборки может зависеть от разных факторов. Не каждый может себе позволить тратить недели на уборку всего посаженного картофеля Между тем копка картофеля поможет ускорить процесс в разы, особенно это актуально для тех, кто сажает картофель в больших объемах.

«Каждая копейка, отданная за мою картофелекопалку, окупилась. На самом деле копанием картошки в этом году я не занимался, за выходные обработал 30 соток, в руки никто не бил

Даже если картофелекопалка для мотоблока была куплена за немалую сумму, как показывает потребительская практика чтобы эти средства не были потрачены впустую. Помимо экономии времени и здоровья, картофелекопалка для мотоблока дает и материальную экономию. Например, дачникам не нужно брать отпуск или выходные, чтобы успеть собрать все с участка. Также устройство устанавливает более качественный урожай, что позволяет увеличить его общий объем. Наконец, сумев собрать всю картошку с участка до заморозков, дождей или других неприятных обстоятельств, фермер только выиграет. Зная, как сделать картофелекопалку своими руками, можно сэкономить еще больше.

Сегодня в виртуальном пространстве очень много информации обо всех видах садовой техники. Инструкцию по созданию или ремонту картофелекопалки для мотоблока вы также можете найти на видео . Вы можете найти как подробное описание как сделать картофелекопалку для мотоблока своими руками, найти информацию по правильной эксплуатации, варианты ремонта или замены оборудования и другие актуальные запросы. Используя мировой опыт из открытых интернет-источников, сделать картофелекопалку для мотоблока своими руками может практически каждый человек, нужно только время и минимальное умение сваривать, работать дрелью, болгаркой и т.
