Ленточный фундамент представляет собой замкнутый контур (ленту) — полосу из железобетона, укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему периметру. Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекоса здания.
Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается целостность, или неразрывность — монолитность основания фундамента.
Калькулятор ленточного фундамента помогает рассчитать:
- Площадь основания фундамента
- Количество бетона для фундамента и плит перекрытия или заливки пола подвала
- Арматура — количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
- Площадь опалубки и количество пиломатериала в кубометрах и в штуках
- Площадь всех поверхностей и боковых поверхностей и основания
- Расчет стоимости стройматериалов фундамента.
Калькулятор ленточного фундамента
| Тип фундамента | |
| вариант 1 | вариант 5 |
| вариант 2 | вариант 6 |
| вариант 3 | вариант 7 |
| вариант 4 | вариант 8 |
| Размеры фундамента | |
| Ширина, мм. | |
| Длина, мм. | |
| Высота, мм. | |
| Толщина, мм. | |
| Размер, мм. | |
| Арматура | |
| Горизонтальные ряды |
01234567 8910 |
| Вертикальные стержни |
012345 |
| Соединительные стержни |
012345 |
| Шаг | |
| Диаметр арматуры |
68101214161820222528 |
| Опалубка | |
Толщина доски для опалубки, мм. | |
| Длина доски, мм. | |
| Ширина доски, мм. | |
| Состав бетона | |
| Вес одного мешка, кг. | |
| Мешков на 1 кубометр бетона | |
| Пропорции бетона по весу | |
| Цемент | |
| Песок | |
| Щебень | |
| Стоимость строительных материалов | |
| Цемент (за мешок) | |
| Песок (за 1 тонну) | |
| Щебень (за 1 тонну) | |
| Доска (за 1 кубометр) | |
| Арматура (за 1 тонну) | |
Онлайн калькулятор для расчета приблизительной стоимости и количества материалов для заливки монолитного ленточного фундамента для строительства здания
Особенности расчета ленточного фундамента
- Состав раствора и стоимость материалов, даны для справки.
- Стоимость песка и щебня указывается за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия. Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного. 1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.
- С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.
Для того, чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания.
Как правило в ленточном фундаменте используют в качестве поперечной арматуры — гладкую арматуру, в качестве продольной арматуры в стальном каркасе фундамента должна быть ребристая арматура
Синонимы: основание, основа, базис, база, опора, fundamentum
людей нашли эту статью полезной. А Вы?
расчет арматуры и бетона онлайн!
Бесплатный онлайн калькулятор поможет точно и быстро рассчитать количество арматуры / бетона, необходимое для заливки ленточного фундамента.
А так же составит чертеж по заданным параметрам.Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций. Интерактивный онлайн калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.
Информация по назначению калькулятора
Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.
Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003
Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.
Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.
Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.
При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.
Общие сведения по результатам расчетов
1. Общая длина ленты — Длина фундамента по центру ленты с учетом внутренних перегородок.
2. Площадь подошвы ленты — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
3. Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
5. Вес бетона — Указан примерный вес бетона по средней плотности.
6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
8. Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
10. Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
11. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
12. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
13. Общий вес арматуры — Вес арматурного каркаса.
14. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
15. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.
Загрузка…
Понравилось? Поделись с друзьями!
Ленточный фундамент. Расчет и устройство ленточного фундамента. | Бетон
Строительство здания начинается с его основы — фундамента. Качественный и надежный фундамент для построения любого надежного существования без риска обрушения. Наиболее распространенным стандартом для многочисленных конструкций является сплошной фундамент. Он прекрасно подходит для небольших деревянных заборов, домов и суровых многоэтажных домов.
Ленточный фундамент. Расчет и устройство ленточного фундамента. Представляет собой бетонную конструкцию, которую закладывают в землю по периметру возводимого строения с учетом капитальных надстроек и стен.
Этот фундамент характеризуется большим количеством преимуществ — он легко, быстро и просто монтируется, идеально подходит для подземных гаражей, подвалов и цокольных этажей.
Различают четыре вида ленточных фундаментов — Качественные, заглубленные, мелкозаглубленные и монтажные.
Ленточный мелкозаглубленный фундамент
Этот тип ленточного фундамента часто используется для строительства небольших и простых коттеджей. Он идеально подходит для построек из дерева, бруса, бревен и небольших домов из камня. Фундаменты такого типа закладываются на глину или песок, глубина зависит от типа грунта. Средняя глубина кладки составляет шестьдесят сантиметров. К преимуществам относятся экономичность и простота.
Встраиваемая ленточная основа
Заглубленный фундамент идеально подходит для тяжелых и массивных конструкций, больших зданий с перекрытиями и массивными стенами, подвалов и погребов. Во избежание неприятностей перед закладкой фундамента необходимо провести тщательный анализ грунта.
Средняя глубина кладки на двадцать пять сантиметров превышает глубину промерзания грунта. Такой тип фундамента требует большего расхода материалов и затрат человеческого труда.
Монолитное ленточное основание
Часто сплошной фундамент используют для конструкций из бревен и легких домов. Хорошо подходит для грунтов, имеющих высокую усадку, рыхлых и мягких грунтов. Этот тип фундамента может быть установлен под любую форму здания. Фундамент ленточный монолитный представляет собой бетонную ленту по периметру дома. Отличается долговечностью, прочностью, не требует специальной техники для укладки. Для устройства монолитного фундамента используют бетонный, пенобетонный и железобетонный материал. Перед закладкой фундамента сначала проводят анализ грунта и роют соответствующие траншеи, после чего на дно котлована укладывают металлическую или деревянную армирующую опалубку, которую заливают бетоном. После усадки сплошной фундамент не должен возвышаться над землей более чем на тридцать сантиметров.
Сборное ленточное основание
Часто ленточный монтажный фундамент применяют при строительстве малоэтажных домов. Даже для возведения небольшого здания необходимо соорудить подушку фундамента. Для устройства сборного фундамента необходимо подготовить несколько бетонных блоков для надежного крепления раствором, в котором используется цемент. Фундаментные блоки бывают пустотелые и полнотелые. Первый изготавливается из силикатного и рядового бетона, а второй — из бутового и силикатного бетона.
с основанием
Для возведения фундамента с кирпичным цоколем используются надежные и устойчивые к воздействию окружающей среды материалы. Эти фундаменты отлично противостоят ветру, осадкам на здании и колебаниям температуры. Качество используемых материалов зависит от сухости подвала и первого этажа. Цоколь представляет собой конструкцию, которая располагается в верхней части фундамента. Его строительство – дело ответственное и серьезное, требующее внимательного подхода.
Расчет ленточного фундамента
Для расчета ленточного фундамента нужно заранее знать некоторые параметры — высоту заливки, ширину и стены по периметру, которые будут на нем возводиться. Это необходимо для определения полного объема отливки.
Например, прямоугольный ленточный фундамент имеет длину — десять метров, ширину — три с половиной метра, высоту отливки — двадцать сантиметров, ширину пояса (отливки) — 0,18 метра. Для определения суммы следует умножить ширину периметра комнаты и стен на высоту отливки. V = 27 х 0,2 х 0,18 = 0,972м3.
На этом расчет ленточного фундамента не заканчивается, теперь нужно определить количество внутри. Определяется путем умножения длины и ширины фундамента на высоту заливки: 10 х 3,5 х 0,2 = 7 м3. Из этого результата вычитается количество отливки: 7 – 0,97 = 6,03 м3. Таким образом, получаем объем, равный отливке 0,97 м3, а объем наполнителя равен 6,03 м3.
Теперь нужно подсчитать количество приспособлений, предназначенных для армирования.
Если использовать арматуру диаметром двенадцать миллиметров, на которую будет укладываться горизонтальный стержень и два вертикальных — один стержень через два метра, при периметре получим 27 метров 54 метра арматуры по горизонтали. Считаем вертикальные бары: 54/2+2=110 баров. Добавляем еще стержней по углам, поворотам — 114 стержней. При высоте стержня — семьдесят сантиметров получится 114 х 0,7 = 79..8 погонных метров.
Последним этапом является расчет опалубки. При его постройке доски имеют толщину два с половиной сантиметра, длину — шесть метров, а ширину — двадцать сантиметров. Рассчитываем площади боковых поверхностей фундамента. Для этого периметр умножается на высоту отливки, и два (27 х 0,2) х 2 = 10,8 м2. Далее посчитайте площадь одной доски. Для этой длины доски умножить на ее ширину 6 х 0,2 = 1,2 м2. Разделив площадь боковых поверхностей фундамента на площадь одной доски, получим количество досок: 10,8:1,2=9куски. После расчетов приступайте к заливке фундамента.
Устройство ленточного фундамента своими руками
Устройство ленточного фундамента своими руками для начала разбивки его оси, которая выполняется с помощью теодолита, затем выкапывается траншея для ленточного фундамента.
Для этого раньше использовали ручной труд. Сегодня парк строительной техники разнообразен. Например, есть мини-экскаваторы, которые быстро и легко справляются с этой задачей.
Начинают с заполнения траншеи песком, его плотно утрамбовывают, сверху насыпают щебень или гравий. Толщина каждого слоя около двадцати сантиметров. На верхний слой выкладывается «под бетонку», то есть слой затирки сантиметров десять. После этого в зависимости от погоды фундамент держал более десяти дней.
Затем приступайте к следующему этапу — укладке светильников внутри и снаружи. Стержни связываются между собой вязальной проволокой. Важно при выборе клапана учитывать, что он имеет антикоррозийное покрытие. В зависимости от тяжести возводимых полов и стен иногда необходимо соорудить усиленный каркас.
Следующий этап — установка опалубки для фундамента и бетонирование. Для опалубки можно использовать разные материалы — фанеру, доски, шифер, металлический настил.
Завершающий этап устройства ленточного фундамента — заливка бетона в опалубку.
По окончании этого процесса бетон следует проткнуть в нескольких местах щупом для выпуска воздуха снаружи и постучать деревянной киянкой. Опалубку снимают через три дня и выдерживают в подвале три недели, после чего приступают к возведению здания.
Расчет ленточного фундамента
Справка

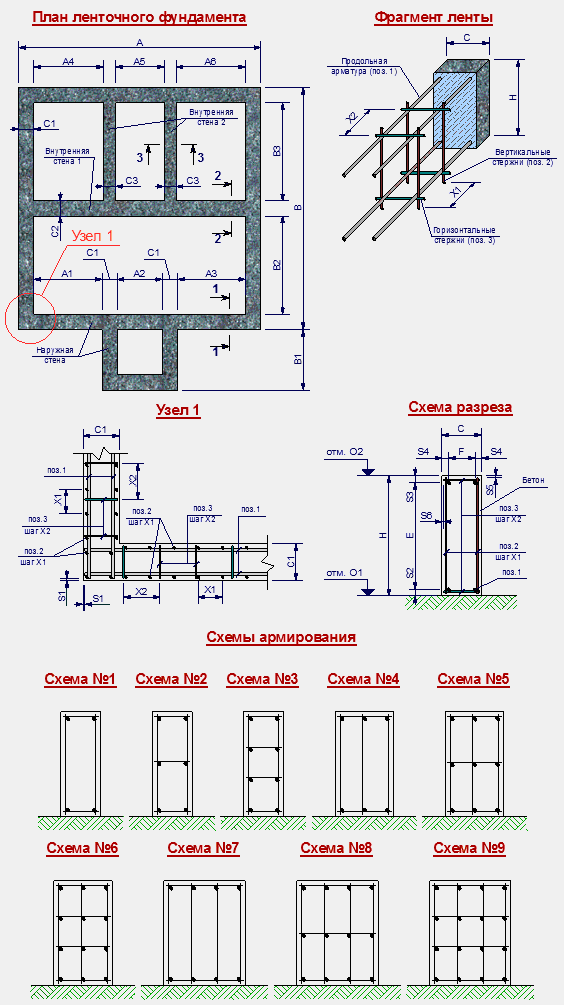

Введите необходимые размеры в миллиметрах
X — ширина фундамента
Y — длина основания
А — толщина основания
Н — Высота фундамента
С — Расстояние до оси перемычки
А — толщина фундамента
Н — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — соединительные стержни
Необходимое количество цемента для изготовления одного кубометра бетона в каждом конкретном случае разное.
Зависит от марки цемента, желаемой марки получаемого бетона, размера и пропорций наполнителей.
Указано в мешках.
Не нужно повторять, насколько важен проект дома, чтобы рассчитать количество стройматериалов для фундамента дома.
Потому что стоимость монолитного фундамента доходит до третьей стоимости дома.
Данная услуга облегчит планировку и расчет цокольного этажа дома.
Помогите рассчитать количество бетона, арматуры, опалубочных щитов для устройства ленточного фундамента.
Чему вы можете научиться:
Площадь фундамента (Например, для определения количества гидроизоляции для покрытия готового фундамента)
Количество бетона для фундамента и плит перекрытия или заливки цокольного этажа (вот тут будет весело, когда из-за элементарных ошибок в умножении не хватает бетона)
Арматура — количество створок, автоматический расчет веса исходя из ее длины и диаметра
Площадь опалубки и количество бруса в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции подвала) и боковых поверхностей и основания
Добавлен расчет стоимости строительных материалов фундамента.
Эта же программа нарисует план фундамента.
Надеюсь, сервис будет полезен и тем, кто строит фундамент своими руками, и профессионалам-строителям.
Состав бетона
Пропорция и количество цемента, песка и гравия для изготовления бетона указаны по умолчанию в соответствии с рекомендациями производителей цемента.
Так же, как цена цемента, песка, щебня.
Однако состав товарного бетона сильно зависит от размера фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а качество цемента с повышенной влажностью ухудшается быстрее.
Обратите внимание, что стоимость песка и щебня указана в программе за 1 тонну. Продавцы также объявили цену за кубометр песка, щебня или гравия.
Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьера.
1 кубометр песка весит 1200-1700 кг, в среднем — 1500 кг.
