Утепление труб минеральной ватой
Минеральная вата в качестве утеплителя для сантехнических систем является идеальным вариантом. Данный материал предохраняет коммуникативные элементы от температурных скачков, повреждений механического и химического типов. Удобная форма выпуска и невысокая цена дают возможность выбрать утеплитель для обустройства различных видов объектов сантехнического назначения. В этой статье рассмотрим технологию теплоизоляции трубопроводов минеральной ватой.
Минеральная вата для теплоизоляции труб
Для отепления трубопроводов применяется, как правило, каменная вата, потому как именно этот вид волокнистого материала имеет высокий уровень термоустойчивости, что делает его популярным для изоляции труб как бытового, так и промышленного назначения. Применяя данный материал, отепляют трубопроводы в котельных, а также в иных местах с опасными условиями пользования. Такой тип утеплителя можно укладывать и снаружи здания, и внутри. Для данных целей лучше приобретать каменную вату, имеющую вид скорлупы или ламельных рулончиков, которые выпускаются в форме прямоугольников, приклеенных на фольгу.
Цельные плиты не подходят для изоляции труб, потому как имеют очень короткий ворс, что делает материю жесткой.
Сегодня на рынке для отепления трубопроводов представлены специальные материалы цилиндрической или полуцилиндрической формы, выполненные из базальтовой ваты, которые оснащены пазами для более быстрой и удобной укладки. Данный вид утеплителя сохраняет первоначальный вид даже под воздействием высоких температур и отлично предохраняет трубопроводы от механических влияний. Изделия в форме цилиндра гораздо результативнее аналогов в рулонах, потому как рулонная продукция утрачивает теплоизолирующие характеристики с каждым годом.
Технология монтажа отеплителя в форме цилиндра
Теплоизоляция трубопроводов минеральной ватой выполняется исключительно при сухой погоде. Методика включает в себя следующие этапы:
1. Осмотр места утепления, оно должно быть сухим и не должно иметь повреждений. Если есть необходимость, нужно ликвидировать протечки, потому что когда на поверхности элемента собирается пар, это сигнализирует о том, что сантехника в быстром времени может прийти в непригодность;
2.
Обработка трубы противокоррозийным или грунтовым составом;

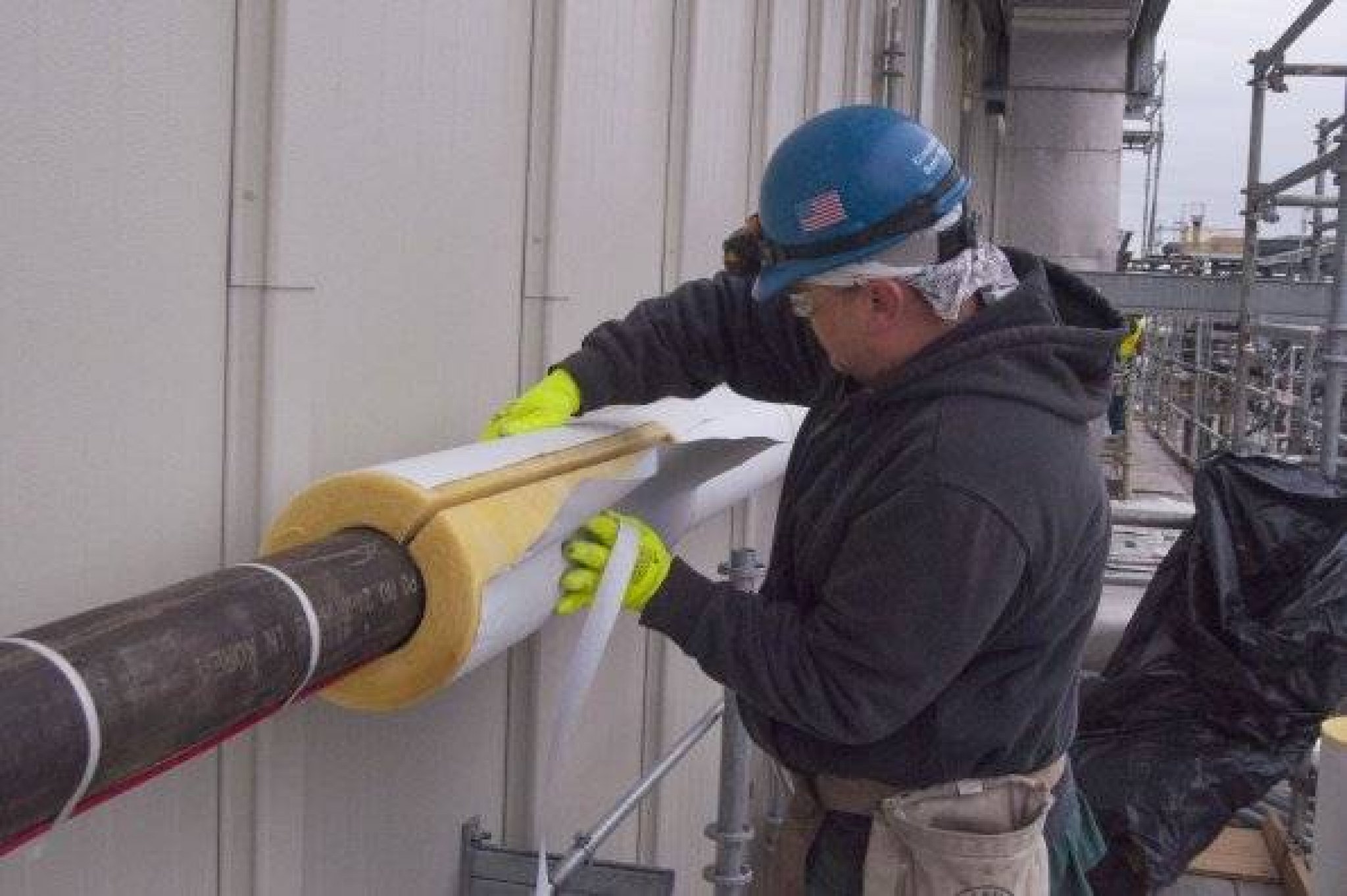

3. Далее элементы «скорлупы» из минваты надеваются на трубу со сдвигом около 15 мм и закрепляются проволокой, а после – фольгированным скотчем, предназначенным для этих целей. Смещение элементов требуется для нахлеста;
4. Сложные части отепляются фигурными компонентами. Скотч наматывается прочно, плотно прилегая к материалу по всей окружности;
5. Цилиндрический элемент, имеющий диаметр около 50 мм вмещает лишь один надрез. Для того, чтобы установить его по участку выточки, необходимо просто раскрыть изделие, поместить его на трубу и зафиксировать скотчем;
6. Если же в состав изделия входит несколько частей, тогда их необходимо закреплять специализированными хомутами, проволокой или лентой из металла.
Методика утепления труб мягкой ватой
Принцип утепления трубопроводов рулонной ватой схожий с вышеописанным вариантом, однако, есть некоторые отличия. К примеру, перед началом работ трубу необходимо обклеить липкой лентой фольгированного типа, расположив ее спирально.
Затем очень плотно наматывается изолятор. Между стыками не должно оставаться никаких зазоров. После этого отеплитель фиксируется все тем же строительным скотчем также без зазоров, в противном случае в них будет проникать влага. Если трубопровод располагается на надземной части, поверх минеральной ваты укладывается гидроизолятор, как правило, рубероид, и закрепляется проволокой.
Минеральная вата обладает весьма уникальными характеристиками, благодаря чему является частым «гостем» на строительных объектах. Технология утепления этим изолятором очень простая и под силу практически любому домовладельцу. Для того, чтобы результат радовал вас долгие годы, необходимо лишь соблюдать технологию укладки и правила техники безопасности.
Кашированные цилиндры для труб
Минералловатная изоляция из базальтовых волокон применяется для изоляции трубопроводов и иных коммуникаций, требующих тепло-термо изоляцию с температурой применения от – 150 С до + 650 С. Пиковая температура применения достигает до 1 000 С, температура распада волокна базальта 1 500 С, степень горючести НГ/Г1 (не горючие, при нагревании не выделяют вредных веществ).
Цилиндр теплоизоляционный огнеупорный имеет: Высокие тепло-звукоизоляционные свойства; Устойчивость к воздействию растворителей, кислот, масел ; Сохраняющие теплоизолирующие свойства при высоких и низких температурах
Трубная изоляция минералловатная (цилиндры кашированные фольгой), применяется при теплоизоляции стальных, пластиковых, полипропиленовых труб систем отопления, водоснабжения, канализации, вентиляции и т.д. Базальтовая теплоизоляция для труб , в отличие от известных производителей теплоизоляции, выпускается с тепловыми замками, которые позволяют сократить теплопотери на трубопроводах и арматуре.
Утеплитель для труб (скорлупа минералловатная на прямые участки, тройник и на отвод) имеет аналогичные технические показатели с цилиндрами теплоизоляционными из базальтовой ваты таких производителей как: Rockwool ( Роквул ), Paroc ( Парок ), Технониколь.
В специальном разделе мы сравнили основные показатели цилиндров из Минваты с цилиндрами «Rockwool» «Paroc».
Теплоизоляция из минеральной ваты. Сравнительная таблица теплоизоляционных материалов.
| Наименование показателя | Цилиндры Минвата | Цилиндры PAROC | Цилиндры Rockwool 100 |
| Плотность кг/м3 | 90-100 | 80-100 | |
| Теплопроводность, Вт/м*К: | |||
| λ10 | 0,033 | 0,034 | 0,035 |
| λ25 | 0,036 | 0,036 | |
| λ50 | 0,037 | ||
| λ100 | 0,042 | ||
| λ125 | 0,039 | 0,048 | |
| λ150 | 0,049 | ||
| λ300 | 0,082 | 0,049 | 0,087 |
| Максимальная температура на поверхности изолируемых объектов: | 650/250(с фольгой) | ||
| Технология изготовления: | вырезная | навивная | навивная |
| Тепловой замок на монтажном стыке | есть | нет(прямой разрез) | нет(прямой разрез) |
| Выпускаемые размеры | 18-533 мм | 12-273 мм | 12-273 мм |
| Горючесть | НГ/Г1 | НГ/Г1 | НГ/Г1 |
Производство негорючей минераловатной и высокотемпературной теплоизоляции находится в Санкт-Петербурге, что делает поставку продукции в Северо-Западный Регион более быстрой и доступной и утепление труб произойдёт вовремя.
Основная область применения базальтовой огнеупорной изоляции:
- — утепление труб отопления и оборудования внутри и снаружи зданий,
- — изоляция тепловых пунктов ( ИТП ) и котельных,
- — теплоизоляция тепловых сетей,
- — тепловая изоляция труб водоснабжения и канализации,
- — теплоизоляция дымовых труб и газоходов
- — огнезащита стальных и пластиковых трубопроводов.
Физико механические показатели минваты
| Теплопроводность, Вт/(м*К), не более, при температуре: | |
| 283 К ( 10 С ) | 0,035 |
| 298 ( 25 С ) | 0,037 |
| Плотность, кг/м3 | 90-100 |
| Прочность на сжатие при 10% деформации, кПа | 15 |
| Прочность на отрыв слоев, кПа, не менее | 7 |
| Водопоглощение при частичном погружении, %, по массе, не более | 1. 0 |
| Содержание органических веществ, %, по массе, не более | 3,5 |
| Влажность, %, по массе, не более | 0,5 |
| Водостойкость, рН, не более | 4 |
| Средний диаметр волокна, мкм | 4,5-6 |
| Содержание не волокнистых включений, % по массе, не более | 4,5 |
| Модуль кислотности, не менее | 2 |
| Горючесть кашированные / не кашированные | Г1/НГ |
Размеры:
Длина: 1000 мм
Внутренний диаметр: от 10 мм
Толщина: 20-200 мм
Плотность: 50-150 кг/м3 .
Теплопроводность Λ Вт/(м*К), не более: Λ25 = 0,034
Упаковка: картонные коробки 500 мм х 600 мм х 1050 мм
Для более качественной негорючей изоляции трубопроводов рекомендуется использовать фасонные части ( отводы, тройники, переходы) из базальтовой ваты. Утепление трубопровода с помощью фасонных частей из минеральной ваты, изготовленных в заводских условиях, позволяет сократить сроки монтажных работ на объекте в 20 раз , а так же придать трубопроводам аккуратный вид.
Отводы, тройники и переходы из минеральной ваты могут быть с покрытием из алюминиевой фольги / кашированные и без нее.
Срок службы теплоизоляции Минвата более 50 Лет, при условии соблюдения требований к установке теплоизоляции из базальта. Теплоизоляция кашированная минераловатная, имеет все необходимые сертификаты и паспорта качества. Все изделия из базальтовой ваты на основе минеральной ваты, Безопасны и могут применяться в жилых помещениях без вреда для здоровья человека!
Широкий сортамент поставляемых нами изоляционных материалов позволяет выбрать из нашего каталога и купить по конкурентной цене в короткий срок высокотемпературная теплоизоляция, негорючая изоляция, гибкая изоляция, гидроизоляция, антикоррозийная защита, скорлупы ППУ и т.д..
Плиты минераловатные ( базальтовые ) кашированные алюминиевой фольгой применяются для изоляции дымоходов, плоских поверхностей технологического оборудования, резервуаров, вентиляционных коробов и систем кондиционирования.
Высокотемпературная не горючая изоляция минвата является отличной альтернативой для теплоизоляции трубопроводов, котельных систем, паропроводов. Теплоизоляция на основе минеральной ваты, поставляемая компанией ООО СИС, имеет отличные физико-химические свойства, простотой монтаж и экономичность.
Стандартный размер кашированной минераловатной плиты, А1000 х Б 600х В 20-200 где В толщина плиты. Плотность плиты 90 кг/м3 ± 5 кг/м3. Что позволяет применять её во многих отраслях Российской Федерации и при частном строительстве.
Плиты, изготавливаемые компанией, имеют сбалансированную теплопроводность 0,035Вт/(м*К), Прочность на сжатие при 10% деформации — кПа 15, что позволяет сохранять свои свойства даже при вертикальном монтаже плиты. Отсутствуют такие «болезни» плит из базальтовой ваты как «усадка» и деформация во время монтажа и эксплуатации.
Высокотемпературную негорючую минераловатную теплоизоляцию кашированную и изоляцию без покрытия широко применяют для утепления и изоляции теплообменных пунктов, котельных и других конструкций с плоской или овальной поверхностью, при строительстве бань и саун.
Для изоляции печей отопления, топочных, потолков, стен и других сильно нагревающихся поверхностей.
Вместе с изоляционными материалами минвата (минеральная вата) покупают трубы стальные и трубы полимерные, трубы в изоляции, фасонные части труб, опоры трубопровода, трубопроводную арматуру, кожухи защитные стальные. Полный перечень изоляционных материалов вы можете выбрать и заказать из нашего каталога.
Компания ООО «Системы инженерного снабжения» поставляет по конкурентной цене и в короткий срок изготовления минераловатную базальтовую теплоизоляцию высокого качества цилиндры в комплекте с фасонными частями (отводы, тройники, переходы), плитами и матами, лентами и скотчем, кожухами защитными стальными. По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене кашированую изоляцию минвата по Санкт-Петербургу, Ленинградской области или в любую точку России, Казахстана, Белоруссии и ближнего зарубежья. При необходимости на нашем складе можно осуществить сборку и упаковку материалов изоляции и комплектующих.
Скачать прайс-лист на кашированые теплоизоляционные материалы изоляции труб, отводов, тройников и плит базальтовой минеральной ваты или узнать цену изоляционных материалов из минеральной ваты можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.
За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе «Фотогалерея».
Промышленная изоляция труб — Изоляция трубопроводов
Промышленная изоляция труб
Решения ISOVER для промышленной изоляции труб из минеральной ваты являются идеальным выбором для удовлетворения всех этих требований, обеспечивая тепло-, звукоизоляцию и противопожарную защиту в одном продукте. Они идеально подходят для широкого спектра применений и диапазонов температур, от криогенных до горячих труб на электростанциях.
Высокоэффективная изоляция промышленных труб необходима по ряду причин :
Для обеспечения термостойкости транспортируемой среды для технологической безопасности
Для обеспечения теплоизоляции Для повышения энергоэффективности , снижения потерь тепла и сокращения выбросов CO2
Из соображений безопасности — для защиты персонала от горячих поверхностей
- от
до предотвратить коррозию за счет пониженной влажности и конденсации
– уменьшить шум вызванный турбулентностью в высокоскоростных средах
Для обеспечения пассивной противопожарной защиты для повышения безопасности предприятия.
Продукция ISOVER TECH не только обеспечивает высокий уровень тепловых характеристик для экономических и экологических целей, но и предназначена для работы в диапазоне температур до 700 °C (MST), обеспечивает превосходную акустику, помогающую контролировать шум предприятия, и повысить безопасность персонала завода. Они легкие и простые в обращении, и особенно полезны там, где доступ затруднен и ограничено пространство.
Чтобы еще больше сэкономить время, выберите готовые изделия, такие как секции труб ISOVER , которые не только просто защелкиваются для быстрой и эффективной установки, но и проще и удобнее в обращении с и предлагают скидку на 25 %. лучшие тепловые характеристики .
Для более сложных конструкций, таких как трубы большого диаметра и сосуды , сложные компоненты и для сред с высоким уровнем механических нагрузок, гибкие изделия, такие как Проволочные маты ISOVER и Технические рулоны ISOVER — идеальное решение.
Какая изоляция промышленных труб наиболее эффективна?
Идеальный выбор для всех ваших требований, Промышленная изоляция ISOVER TECH обеспечивает эффективную тепло-, звуко- и противопожарную защиту в одном продукте для широкого диапазона температур и размеров труб. Просто выберите секции труб TECH — стекловата, каменная вата или ULTIMATE™ — лучше всего подходит для ваших нужд:
Все наши материалы для промышленной изоляции труб сочетают в себе многочисленные преимущества для проектировщиков, проектировщиков, монтажников, подрядчиков, спецификаторов и конечных пользователей:
- 7
Противопожарная защита
Защита от коррозии
Легкий вес и сжимаемость
Звукоизоляция
Индивидуальные решения для специальных применений
7
Теплоизоляция
Термоизоляция труб для высоких температур
Мы разработали специальную линейку высококачественной минеральной ваты ULTIMATE™ U Tech , которая обеспечивает более высокую производительность и эффективность благодаря выдающимся значениям лямбда при температуре до 700°С .
ULTIMATE™ U-технология — это эффективный, легкий и сжимаемый материал , обеспечивающий более высокий уровень изоляции труб при меньшей толщине по сравнению с традиционной каменной ватой.
- до 35 % выше термическая эффективность
- до 30 % тоньше
- до 50% легче
Звукоизоляционный раствор
Звукоизоляция в трубах обычно состоит из звукопоглощающего и/или упругого материала, такого как минеральная вата («пористый слой») на трубе и непроницаемого внешнего покрытия («оболочки»).
Для улучшения акустических характеристик можно также добавить дополнительный слой промежуточной массы, непосредственно контактирующий с облицовкой.
Изоляция значительно снижает акустические колебания между трубой и облицовкой, поглощая при этом шум (согласно ISO 15665).
Наиболее подходящими форматами для изоляции труб являются отрезки труб или проволочные маты, в зависимости от диаметра трубы и толщины изоляции.
Выбирая звукоизоляцию, вы также можете учитывать тепловые требования.
Вам нужна помощь в поиске наилучшего решения по звукоизоляции?
УЗНАЙТЕ О НАШЕМ ВЫБОРЕ ЗВУКОИЗОЛЯЦИИ
Узнайте больше о промышленной изоляции
Свяжитесь с одним из наших местных представителей
Наши предприятия представлены во всем мире, включая местные продукты, услуги и другую информацию.
Связаться с нами
Изоляция труб из земляной ваты | Кнауф Инсулейшн
Технические данные
| Коррозионная активность | АСТМ С665 | Не ускоряет коррозию стали |
| Коррозия | АСТМ С1617 | Пройти |
| Максимальная рабочая температура | ASTM C411 + ASTM C447 | 1000°F (538°C) |
| Паропроницаемость | ASTM E96, процедура A | 0,01 перм или менее |
| Сорбция водяного пара (по весу) | АСТМ С1104 | Менее 5% |
| Усадка | АСТМ С356 | Незначительная |
| Рост плесени | АСТМ С1338 | Пасс |
| Характеристики поверхностного горения (распространение пламени/образование дыма) | ASTM E84, UL 723, CAN/ULC S102 | Классификация UL/ULC FHC 25/50 |
Теплопроводность k
| 75°F (24°C) | 0,23 | 0,033 |
| 100°F (38°C) | 0,24 | 0,035 |
| 200°F (93°C) | 0,28 | 0,040 |
| 300°F (149°C) | 0,34 | 0,049 |
| 400°F (204°C) | 0,42 | 0,061 |
| 500°F (260°C) | 0,51 | 0,074 |
| 600°F (316°C) | 0,62 | 0,089 |
Минимальная толщина изоляции трубы
АШРАЭ 90.
1-2016 ТРЕБОВАНИЯ
| Диапазон проводимости БТЕ-дюйм/(час ∙ фут² ∙ °F) | Средняя номинальная температура | <1" | 1″–<1½" | «1½»–<4" | 4″–<8" | ≥8 дюймов | ||
|---|---|---|---|---|---|---|---|---|
| Системы отопления и горячего водоснабжения (паровые, пароконденсатные, водяного отопления и бытового водоснабжения) a, b, c, d | ||||||||
| Выше 350°F | 0,32–0,34 | 250°F | 4½» | 5 дюймов | 5 дюймов | 5 дюймов | 5 дюймов | |
| 251–350°F | 0,29–0,31 | 200°F | 3 дюйма | 4 дюйма | 4½» | 4½» | 4½» | |
| 201–250°F | 0,27–0,30 | 150°F | 2½» | 2½» | 2½» | 3 дюйма | 3 дюйма | |
| 141–200°F | 0,25–0,29 | 125°F | 1½» | 1½» | 2 дюйма | 2 дюйма | 2 дюйма | |
| 105–140°F | 0,22–0,28 | 100°F | 1″ | 1″ | 1½» | 1½» | 1½» | |
| Системы охлаждения (охлажденная вода, рассол, хладагент) a, b, c, d | ||||||||
| 40–60°F | 0,21–0,27 | 75°F | ½» | ½» | 1″ | 1″ | 1″ | |
| Ниже 40°F | 0,20–0,26 | 50°F | ½» | 1″ | 1″ | 1″ | 1½» | |
а.
Для изоляции вне указанного диапазона проводимости минимальная толщина (T) определяется следующим образом: T=r{(1+t/r)K/k-1}, где T=минимальная толщина изоляции (дюймы), r = фактический внешний радиус трубы (дюймы), t = толщина изоляции, указанная в этой таблице для применимой температуры жидкости и размера трубы, K = проводимость альтернативного материала при средней номинальной температуре, указанной для применимой температуры жидкости {Btu ∙ дюйм (ч) ∙ фут² ∙ °F)}; и k=верхнее значение диапазона проводимости, указанного в этой таблице, для применимой температуры жидкости.
б. Эти значения толщины основаны только на соображениях энергоэффективности.
в. Для трубопроводов диаметром менее 1½ дюйма, расположенных в перегородках в кондиционируемых помещениях, допускается уменьшение этих толщин на 1 дюйм (до корректировки толщины, требуемой в сноске а), но не до толщины менее 1 дюйма. Эти значения толщины основаны только на соображениях энергоэффективности. , Такие проблемы, как паропроницаемость или поверхностная конденсация, иногда требуют использования замедлителей испарения или дополнительной изоляции.
д. Стол основан на стальной трубе. Для неметаллических труб толщиной сортамента 80 или менее следует использовать табличные значения. Для других неметаллических труб, тепловое сопротивление которых выше, чем у стальных труб, допускается уменьшенная толщина изоляции, если предоставлена документация, подтверждающая, что теплопередача трубы с предлагаемой изоляцией на фут не больше, чем у стальной трубы того же размера с толщина изоляции указана в таблице.
