Централизованная система отопления постепенно отживает свое, поскольку, как можно заметить, она не способна справиться с возложенными на нее задачами по отоплению помещений. Поэтому, все чаще можно встретить использование автономного отопления.

Наиболее актуальным данный вопрос является для частных домов, по причине отсутствия какого-либо источника тепла. Существует несколько схем отопления, что дает возможность каждому выбрать свою по душе и в соответствии с финансовыми предпочтениями.

Содержание

• 1 Разновидности

• 2 Принцип функционирования оборудования

• 3 Используемые радиаторы отопления

• 4 Разновидности схем подключения радиаторов

• 5 Выбор труб

• 6 Особенности систем самотеком

Разновидности

Рассмотрим варианты систем отопления для частных и многоквартирных домов:

• с использованием принудительной циркуляции теплоносителя;

• естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.
[advice]Примите к сведению: следует с особым вниманием подойти к выбору диаметра используемых труб для системы отопления, учитывая то, что больший диаметр улучшает циркуляцию воды, однако и здесь тоже следует знать меру.[/advice]

Статья, посвящённая установке насоса в систему отопления, расположена здесь: https://teplo.guru/sistemy/sistemy-otopleniya-s-nasosnoi-tsirkulyatsiei.html

Принцип функционирования оборудования

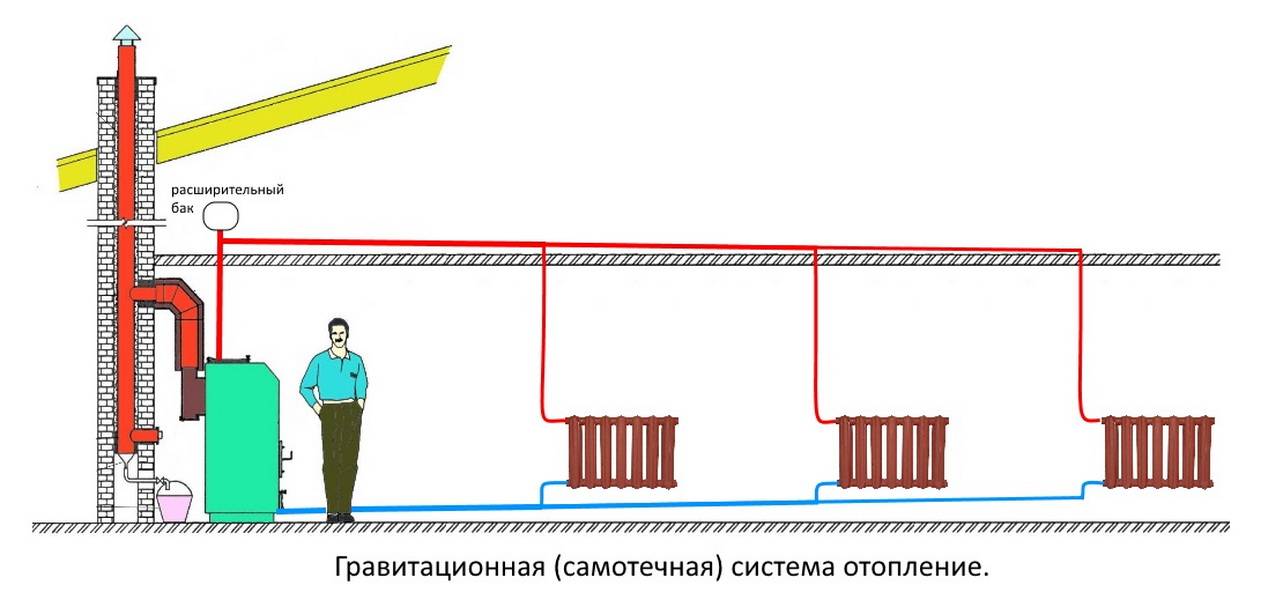

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

[warning]Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.[/warning]

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла, горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.
Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Узнать подробнее об однотрубной системе отопления можно в данном материале: https://teplo. guru/sistemy/odnotrubnaya-sistema-otopleniya.html

Используемые радиаторы отопления

Наиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, чугунные радиаторы в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.

Хорошо себя зарекомендовали в использовании алюминиевые и биметаллические радиаторы, но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.
[advice]Обратите внимание: нежелательно использовать на водяное отопление панельные батареи из стали или другие с маленьким сечением, через которые вода или не сможет протекать вообще, или же будет проходить очень небольшой струйкой, что в однотрубной разновидности ограничит циркуляцию или станет для нее препятствием. [/advice]

Разновидности схем подключения радиаторов

Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.

На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Подробнее о необходимости установки байпаса можно прочитать здесь: https://teplo.guru/elementy/truby/baipas-2.html

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.
[warning]Совет специалиста: циркуляция воды в системе осуществляется за счет разницы температур и разной плотности, поэтому обратный клапан устанавливать не нужно.[/warning]

Выбор труб

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.

Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Особенности систем самотеком

Ввиду того, что образуются турбулентные потоки, точные расчеты систем провести не удается, поэтому при их проектировке берутся усредненные значения, для этого:

• максимально поднимают точку разгона;

• используют широкие трубы подачи;

• необходимо сделать расчет количества радиаторов.

Далее от начала первого расхождения до каждого последующего подключают трубу меньшего диаметра на шаг, равный ему, что задействует инерционные потоки.

Также существуют и другие особенности монтажа самотечных систем. Так, трубы должны прокладываться под углом 1-5%, на что влияет протяженность трубопровода. Если в системе достаточный перепад высот и температур, можно использовать и горизонтальную разводку. Важно следить, чтобы не было участков с отрицательным углом, поскольку движением теплоносителя их не удастся достать, по причине образования в них воздушных пробок.

Так, принцип работы может основываться на открытом типе или быть мембранного (закрытого) типа. Если сделать монтаж горизонтальной ориентации, рекомендуется на каждом радиаторе установить краны Маевского, поскольку с их помощью легче ликвидировать воздушные пробки в системе.

Смотрите видео, в котором специалист рассказывает об условиях возможности применения самотечной, безнасосной, гравитационной системы отопления:

• Автор: IrinaG
• Распечатать

Оцените статью:

(7 голосов, среднее: 4.3 из 5)

Поделитесь с друзьями!

схема отопления частного дома самотеком, детали на фото и видео

Содержание:

• 1 Виды водяных систем отопления в частном доме
  • 1.1 Радиаторные
  • 1.2 Теплый пол
  • 1.3 Плинтусные
• 2 5 Используемый теплоноситель
• 3 Подробный анализ самотечного отопления
  • 3.1 Подбор котла, труб и рассмотрение схемы
• 4 Многоуровневый пол

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

5 Используемый теплоноситель

Схема подачи жидкости оказывает существенное влияние на работу системы. Она бывает двух видов:

1. 1. С нижним разливом. Характеризуется низкой эффективностью. Трубы прокладываются на уровне пола.
2. 2. С верхним разливом. Подача горячей воды ведется из трубы, которая располагается под потолком. Часто используется в условиях частного сектора.

Как правило, в систему заливается вода, однако допускается применение антифриза. При этом следует учитывать, что он обладает меньшей теплоотдачей и более высокой плотностью. Поэтому энергии на его нагрев тратится больше, а отдача тепла такая же, как у воды.

Система самостоятельной циркуляции воды оправдывает себя только при отсутствии газа или электричества. В таком случае допускается ее установка в небольших домах. Расчеты показывают, что монтаж ее в целях экономии нецелесообразен из-за низкой эффективности.

Подробный анализ самотечного отопления

В процессе анализа мы предлагаем рассмотреть однотрубную схему, которая в дальнейшем может вам помочь при построении вашей системы отопления.

Давайте договоримся, что в схеме в качестве теплоносителя будем рассматривать воду. Для круглогодичного применения в системах отопления рекомендуют использовать составы, которые не замерзают при температурах ниже нуля (антифризы и пр. )

Применяя антифризы, вы исключите возможность размораживания вашей системы.

Самотечные системы отопления своим названием говорят о своём принципе работы. В такой системе горячая вода перемещается без применения насоса. Происходит это за счёт разной температуры теплоносителя на входе и выходе из котла.

Как уже писалось выше, такая система устарела и редко встречается в эксплуатации.

Объясняется это существенными недостатками:

• большая стоимость;
• невысокий КПД;
• не экономична.

Но если посмотреть с другой стороны, то эта одна система, с помощью которой можно отапливать дачный домик или не большой частный дом без наличия электроэнергии. Таких домов практически нет, но всякое может быть.

Подбор котла, труб и рассмотрение схемы

Что касается выбора отопительного газового котла, то у нас ограниченный выбор. Если думать логически, то если нет электричества, скорей всего нет и газа. Значит, вариант установки электрического газового котла невозможен.

Нам остается брать твердотопливный котел, который работает на угле, дровах и всем что горит.

Классическая однотрубная схема самотёчной системы

Рассмотрим однотрубную систему отопления.

• Для анализа схемы мы не будем пользоваться сложными математическими расчётами, так как небольшие системы отопления требуют продуманного и правильного подхода. Постараемся объяснить всё в доступной форме.
• Из школьного курса физики мы знаем, что горячая вода или воздух подымаются вверх, а холодные вниз. В этом и заключается принцип работы самотечной системы.
• Нагревшись в котле, вода идет вверх по стояку. Далее она попадает в отопительный радиатор и там отдаёт часть своего тепла. Отдав тепло, вода становится холоднее, чем в стояке и она идет вниз его, поступая в следующий радиатор. Это происходит до тех пор, пока она не вернется в котел.
• Для правильного функционирования системы нужно верно подобрать диаметр труб и при монтаже соблюсти нужные уклоны, чтобы не было контр уклонов. При большом желании всё это сделать можно и своими руками.
• На выходе из котла, не допускается, чтобы стояк имел повороты и изгибы. Будет великолепно, если он будет вертикально ровным вплоть до самого верха.
• В том случае, если необходимо сделать поворот, то желательно брать минимальный угол. Трубы должны быть диаметром не менее одного дюйма, а лучше полтора. Чем больше диаметр труб, тем лучше будет происходить циркуляция.
• Забор теплоносителя из стояка должен происходить выше самого верхнего радиатора, а сам котел должен располагаться ниже всех отопительных приборов.
• Трубы должны иметь небольшой наклон в сторону котла, достаточным будет уклон в один сантиметр на метр трубы. Выполнение этого условия обеспечит циркуляцию.
• Стоит отметить, что схема с естественной циркуляцией, имеет больший объём воды, чем с принудительной. Объясняется это различием в диаметрах.
• Что касается труб, то трубы из полиэтилена и полипропилена нам не подходят, так как они могут расплавиться. Произойти это может из-за вскипания воды в трубах.

Железная труба

Поэтому лучшим выбором в нашем случае будут железные трубы.

Как следствие сразу получаются недостатки:

• маленький КПД;
• дорогой и сложный монтаж системы;
• размер труб не эстетичный;
• цена труб высокая.

Не эстетичный вид труб

Нужно также учесть то, что при входе в первый радиатор вода будет иметь самую высокую температуру. Следовательно, вначале нужно устанавливать меньшее количество секций радиаторов, чем в конце. Большой объём секций радиатора компенсирует низкую температуру воды (теплоносителя).

Расширительный бак – это важный элемент системы отопления. Нужно учитывать, что при нагревании вода, как и любой материал, имеет свойство расширяться. Для того чтобы не деформировать систему устанавливают расширительный бак. Инструкция поможет вам правильно подобрать его объём.

Расширительный бак устанавливается в самой верхней точке системы отопления.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Дата: 25 сентября 2020

Система отопления с естественной циркуляцией: схемы, устройство, монтаж

Постройку автономной тепловой сети самотечного типа выбирают в случае нецелесообразности, а иногда и невозможности установки циркуляционного насоса или подключения к централизованному электроснабжению.

Такая система дешевле в установке и полностью независима от электричества. Однако его производительность во многом зависит от точности конструкции.

Чтобы система отопления с естественной циркуляцией функционировала бесперебойно, необходимо рассчитать ее параметры, правильно установить комплектующие и разумно выбрать водяной контур. Мы поможем в решении этих вопросов.

Мы описали основные принципы гравитационной системы, дали советы по выбору трубопровода, изложили правила сборки схемы и размещения рабочих узлов. Особое внимание мы уделили конструкции и функционированию одно- и двухтрубных отопительных контуров.

Содержание статьи:

• Принципы процесса естественной циркуляции
  • Максимальный перепад гидростатического давления
  • Минимизация сопротивления движению воды
• Правила выбора и монтажа труб
• Однотрубная и двухтрубная схемы отопления
  • Однотрубная схема
  • Вариант обратки
• Выводы и полезное видео по теме 90 016

Принципы Процесс естественной циркуляции

Процесс движения воды в отопительном контуре без применения циркуляционного насоса происходит благодаря естественным физическим законам.

Понимание сущности этих процессов позволит вам компетентно решать типичные и нестандартные случаи.

Фотогалерея

Фото

Естественный вариант, определяющий движение теплоносителя под действием силы тяжести, применяется в коттеджах и квартирах с автономной системой отопления.

Резервный объем, необходимый для расширения теплоносителя при отоплении, обеспечивает открытый расширительный бак

В построении систем с естественным движением теплоносителя бывают одно- и двухтрубные схемы. Однотрубные контуры устраивают с верхней разводкой

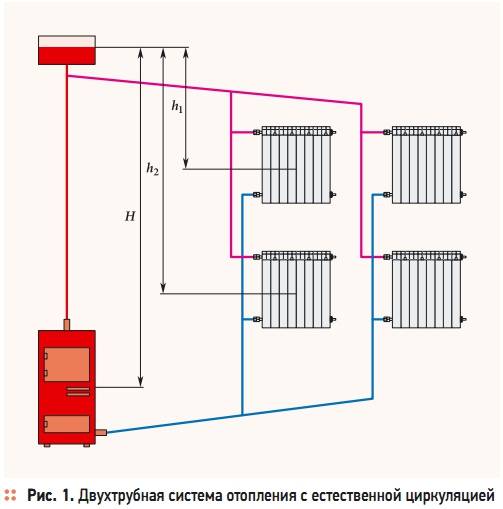

Самотечные двухтрубные системы конструируются с верхней и нижней разводкой. Горизонтальные участки всегда прокладывают с уклоном 2-3 мм на погонный метр

Существенным недостатком самотечных систем отопления является низкий напор, из-за чего в них не строят контуры более 30 м по горизонтали

В системах с гравитационным движением теплоносителя, минимум технических устройств, как следствие, минимум проблем с наладкой и ремонтом

При подготовке теплоносителя используются твердотопливные, жидкотопливные и все виды газовых котлов

Предположим, что на выходе из котла теплоноситель прогрет до температуры парообразования +105º. Этот факт необходимо учитывать при выборе оборудования и труб для строительства.

Вариант естественного отопления

Открытый расширительный бак

Схема однотрубной разводки

Двухтрубные варианты

Ограничения естественного отопления

Простота системы естественного отопления

Природные котлы

Подбор отопительных приборов и оборудования

Максимальный перепад гидростатического давления

Основным физическим свойством любого теплоносителя (воды или антифриза), способствующим его движению по контуру при естественной циркуляции, является уменьшение плотности с повышением температуры.

Плотность горячей воды меньше, чем холодной и поэтому существует разница в гидростатическом давлении столба теплой и холодной жидкости. Холодная вода, стекающая в теплообменник, вытесняет горячую воду вверх по трубе.

Движущей силой воды в контуре при естественной циркуляции является разница гидростатического давления между холодным и горячим столбами жидкости

Отопительный контур дома можно разделить на несколько фрагментов. По «горячим» фрагментам вода направлена ​​вверх, по «холодным» – вниз. Границами фрагментов являются верхняя и нижняя точки системы отопления.

Основной задачей при моделировании воды является достижение максимально возможной разницы между давлением столба жидкости в «горячем» и «холодном» фрагментах.

Классическим для естественной циркуляции элементом водяного контура является ускорительный коллектор (магистральный стояк) — вертикальная труба, направленная вверх от теплообменника.

Ускорительный коллектор должен иметь максимальную температуру, поэтому он изолирован по всей длине. Хотя, если высота коллектора не большая (как для одноэтажных домов), то утепление можно не проводить, так как вода в нем не успеет остыть.

Обычно система устроена так, что верхняя точка коллектора ускорения совпадает с верхней точкой всего контура. Устанавливают выход на или вентиляционный клапан, если используется мембранный бак.

Тогда длина «горячего» участка контура минимально возможная, что приводит к снижению теплопотерь на этом участке.

Также желательно, чтобы «горячий» участок контура не совмещался с протяженным участком, транспортирующим охлажденный теплоноситель. В идеале нижняя точка водяного контура совпадает с нижней точкой теплообменника, размещенного в отопительном приборе.

Чем ниже расположен котел в системе отопления, тем ниже гидростатическое давление столба жидкости в горячем фрагменте контура

Для «холодного» участка водяного контура также существуют свои правила, повышающие напор жидкости:

• чем больше потери тепла на «холодном» участке тепловой сети , тем ниже температура вода и тем больше ее плотность, поэтому функционирование систем с естественной циркуляцией возможно только при значительной теплоотдаче;
• чем больше расстояние от низа контура до патрубка радиатора , тем больше сечение водной толщи с минимальной температурой и максимальной плотностью.

Для обеспечения соблюдения последнего правила часто печь или котел устанавливают в самой нижней точке дома, например, в подвале. Такое расположение котла обеспечивает максимально возможное расстояние между нижним уровнем радиаторов и точкой входа воды в теплообменник.

Однако высота между нижней и верхней точками водяного контура при естественной циркуляции не должна быть слишком большой (на практике не более 10 метров). Печь или котел, нагреваются только теплообменник и нижняя часть ускорительного коллектора.

Если этот фрагмент незначителен относительно всей высоты водяного контура, то перепад давления в «горячем» фрагменте контура будет незначительным и процесс циркуляции не запустится.

Применение систем с естественной циркуляцией для двухэтажных зданий оправдано, а для больших этажей потребуется циркуляционный насос

Минимизация сопротивления движению воды

При проектировании системы с естественной циркуляцией необходимо принять с учетом скорости теплоносителя по контуру.

Во первых чем быстрее скорость, тем быстрее теплообмен по системе «котел — теплообменник — водяной контур — радиаторы отопления — помещение».

Во вторых чем быстрее скорость жидкости через теплообменник, тем меньше скорее всего она будет кипеть, что особенно важно при отоплении печки

Кипятить воду в системе может быть очень дорого — затраты на демонтаж, ремонт и переустановку теплообменника требуют много времени и денег

В системах скорость воды в основном зависит от параметров.

При водяном отоплении с естественной циркуляцией скорость зависит от следующих факторов:

• перепады давления между фрагментами контура в нижней его точке;
• гидродинамическое сопротивление система отопления.

Способы обеспечения максимального перепада давления обсуждались выше. Гидродинамическое сопротивление реальной системы невозможно точно рассчитать из-за сложной математической модели и большого количества входных данных, точность которых трудно гарантировать.

Тем не менее, есть общие правила, соблюдение которых позволит снизить сопротивление контура отопления.

Основными причинами снижения скорости движения воды являются сопротивление стенок трубы и наличие сужений из-за наличия арматуры или запорной арматуры. При малом расходе сопротивление стенки практически отсутствует.

Исключение составляют длинные и тонкие трубы, характерные для отопления с помощью . Как правило, для него выделяют отдельные схемы с принудительной циркуляцией.

При выборе типов труб для контура с естественной циркуляцией необходимо учитывать наличие технических ограничений при монтаже системы. поэтому их нежелательно использовать при естественной циркуляции воды из-за соединения их фитингами со значительно меньшим внутренним диаметром.

Арматура металлопластиковых труб несколько сужает внутренний диаметр и является серьезным препятствием для стока воды при низком давлении (+)

Правила выбора и монтажа труб

Выбор между стальными или с любой циркуляцией происходит по критерию возможности их использования для горячего водоснабжения, а также с позиций цены, простоты монтажа и срока службы.

Стояк монтируется из металлической трубы, так как через нее проходит вода наиболее высокой температуры, а в случае печного отопления или неисправности теплообменника возможен вариант пропуска пара.

При естественной циркуляции необходимо использовать несколько больший диаметр трубы, чем в случае с циркуляционным насосом. Обычно для обогрева помещений до 200 кв. м, диаметр ускорительного коллектора и патрубка на входе обратки в теплообменник 2 дюйма.

Это вызвано меньшей скоростью воды по сравнению с вариантом принудительной циркуляции, что приводит к следующим проблемам:

• снижение теплоотдачи в единицу времени от источника в отапливаемое помещение;
• засорение или воздушная пробка , которая не справляется с небольшим давлением.

Особое внимание при использовании естественной циркуляции с нижним контуром подачи необходимо уделить проблеме удаления воздуха из системы. Его нельзя полностью удалить из теплоносителя через расширительный бачок, так как кипяток сначала попадает в приборы по магистрали, расположенные ниже их самих.

При принудительной циркуляции давление воды подает воздух в воздухосборник, установленный в самой высокой точке системы — устройство с автоматическим, ручным или полуавтоматическим управлением. Через В основном регулируется теплоотдача.

В самотечных тепловых сетях с подводом, расположенным ниже приборов, краны Маевского используются непосредственно для стравливания воздуха.

Все современные радиаторы отопления имеют устройства для отвода воздуха, поэтому для предотвращения образования пробок в контуре можно сделать уклон, подгоняя воздух к радиатору

Воздух также может быть удален с помощью воздухоотводчиков, установленных на каждом стояке или на ВЛ, проходящей параллельно магистралям системы. Из-за внушительного количества воздухоотводящих устройств самотечные схемы с нижней разводкой встречаются крайне редко.

При низком давлении небольшая воздушная пробка может полностью остановить систему отопления. Так, согласно СНиП 41-01-2003 не допускается прокладка трубопроводов системы отопления без уклона при скорости воды менее 0,25 м/с.

При естественной циркуляции такие скорости недостижимы. Поэтому помимо увеличения диаметра труб необходимо соблюдать постоянные уклоны для удаления воздуха из системы отопления. Уклон проектируют из расчета 2–3 мм на 1 метр, в квартирных сетях уклон достигает 5 мм на погонный метр горизонтальной линии.

Уклон подачи делается по направлению движения воды так, чтобы воздух перемещался в расширительный бачок или систему стравливания воздуха, расположенную в верхней точке контура. Хотя можно сделать контрсмещение, но в этом случае необходимо дополнительно установить .

Уклон обратки делается, как правило, в сторону движения охлажденной воды. Тогда нижняя точка контура совпадет с входом обратки в теплогенератор.

Наиболее распространенное сочетание уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией

При небольшой площади в контуре с естественной циркуляцией необходимо исключить попадание воздуха в узкие и горизонтальные трубы данной системы отопления. Перед теплым полом необходимо разместить устройство удаления воздуха.

Схемы отопления однотрубные и двухтрубные

При разработке схемы отопления дома с естественной циркуляцией воды возможно проектирование как одного, так и нескольких отдельных контуров. Они могут существенно отличаться друг от друга. Независимо от длины, количества радиаторов и других параметров они выполняются по однотрубной или двухтрубной схеме.

Однолинейный контур

Система отопления, использующая одну и ту же трубу для последовательной подачи воды к радиаторам, называется однотрубной. Самый простой однотрубный вариант – это отопление металлическими трубами без использования радиаторов.

Это самый дешевый и наименее проблемный способ решения отопления дома при выборе в пользу естественной циркуляции теплоносителя. Единственный существенный минус – появление громоздких труб.

У самых экономичных с радиаторами отопления горячая вода проходит последовательно через каждый прибор. Здесь нужно минимальное количество труб и вентилей.

По мере остывания, поэтому последующие радиаторы получают более холодную воду, что необходимо учитывать при расчете количества секций.

Простая однотрубная схема (выше) требует минимального объема монтажных работ и вложенных средств. Более сложный и затратный вариант, представленный ниже, позволяет отключить радиаторы без остановки всей системы.

Наиболее эффективным способом подключения отопительных приборов к однотрубной сети является диагональный вариант.

По данной схеме отопительных контуров с естественным типом циркуляции горячая вода поступает в радиатор сверху, после остывания отводится через трубу, расположенную снизу. Проходя таким образом, нагретая вода отдает максимальное количество тепла.

При нижнем подключении к батарее, как входного патрубка, так и выходного патрубка значительно снижается теплоотдача, ведь нагретый теплоноситель должен идти как можно дольше. Из-за значительного охлаждения в таких схемах не используются батареи с большим количеством секций.

«Ленинградка» отличается внушительными теплопотерями, что необходимо учитывать при расчете системы. Его плюс в том, что при использовании запорной арматуры на входном и выходном патрубках приборы можно опционально отключать для ремонта без остановки отопительного цикла (+)

Отопительные контуры с подобным подключением радиаторов называются ««. Несмотря на отмеченные тепловые потери, им отдают предпочтение при обустройстве квартирных систем отопления, что обусловлено более эстетичным видом трубопровода.

Существенным недостатком однотрубных сетей является невозможность отключения одной из секций отопления без прекращения циркуляции воды по всему контуру.

Поэтому обычно применяют модернизацию классической схемы с установкой «обвода» радиатора с использованием ответвления с двумя шаровыми кранами или трехходового крана. Это позволяет регулировать подачу воды к радиатору, вплоть до его полного отключения.

Для двухэтажных и более этажных зданий применяют варианты однотрубной схемы с вертикальными стояками. В этом случае распределение горячей воды более равномерное, чем при горизонтальных стояках. Кроме того, вертикальные стояки менее вытянуты и лучше вписываются в интерьер дома.

Однотрубная схема с вертикальной разводкой успешно применяется для отопления двухэтажных помещений с использованием естественной циркуляции. Представлен вариант с возможностью отключения верхних радиаторов.

Вариант обратки

Когда одна труба используется для подачи горячей воды к радиаторам, а вторая для отвода охлажденной в котел или печь, такая схема отопления называется двухтрубной. Подобная система при наличии радиаторов отопления используется чаще, чем однотрубная.

дороже, так как требует установки дополнительной трубы, но имеет ряд существенных преимуществ:

• более равномерное распределение температуры теплоноситель подводится к радиаторам;
• проще сделать расчет зависимости параметров радиаторов от площади отапливаемого помещения и необходимых значений температуры;
• более эффективное управление теплом для каждого радиатора.

В зависимости от направления движения охлажденной воды, относительно горячей, подразделяются на проходные и тупиковые. В связанных контурах движение охлажденной воды происходит в том же направлении, что и горячей, поэтому длина цикла для всего контура совпадает.

В тупиковых схемах охлажденная вода движется в сторону горячей, поэтому для разных радиаторов длины циклов оборота теплоносителя разные. Поскольку скорость в системе небольшая, время нагрева может существенно отличаться. Те радиаторы, у которых длина цикла круговорота воды короче, будут нагреваться быстрее.

При выборе тупиковых и сопутствующих схем отопления исходят в первую очередь из удобства проведения обратки

Возможны два типа расположения подводки относительно радиаторов отопления: верхнее и нижнее. При верхнем подключении труба горячего водоснабжения располагается над радиаторами, а при нижнем – ниже.

При нижнем подключении воздух можно отводить через радиаторы и нет необходимости держать трубы сверху, что хорошо с точки зрения дизайна помещения.

Однако без ускорительного коллектора падение давления будет намного меньше, чем при использовании верхней подачи. Поэтому нижняя подводка практически не используется при отоплении помещений по принципу естественной циркуляции.

Выводы и полезное видео по теме

Организация однотрубной схемы на базе электрокотла для небольшого дома:

Работа двухтрубной системы для одноэтажного деревянного дома на базе твердотопливного котла длительного горения:

Использование естественной циркуляции при движении воды в контуре отопления требует точного расчеты и технически грамотные монтажные работы. В этих условиях система отопления обогреет помещения частного дома и избавит владельцев от шума насоса и зависимости от электричества.

Если у вас возникли вопросы по теме или есть желание поделиться личным опытом организации и эксплуатации системы отопления гравитационного типа, пожалуйста, оставляйте комментарии к этой статье. Поле обратной связи расположено ниже.

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме – важнейшая задача его владельца. Решать ее можно разными способами, но по статистике, большинство зданий в нашей стране отапливаются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из самых популярных ее разновидностей.

Предлагаем Вам ознакомиться с вариантами и технологиями сборки отопления с приточно-вытяжной магистралью теплоносителя. Информация основана на строительных нормах и требованиях. Для полноты восприятия сложной темы представленная информация дополнена фотоподборками, наглядными схемами, видео.

Содержание статьи:

• Особенности двухтрубного отопления
• Почему стоит выбрать именно такую ​​систему?
• Типы систем с подачей и обраткой
  • Открытое отопление
  • Закрытая циркуляционная система
  • Естественная циркуляция исполнение
  • Разводка с принудительной циркуляцией теплоносителя
  • Горизонтальная и вертикальная компоновка
  • Верхнетрубная двухтрубная система отопления
  • Двухтрубное исполнение с нижней разводкой
• Выводы и полезное видео по теме

Особенности двухтрубного отопления

Любой с жидким теплоносителем включает в себя замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, нагревается до высокой температуры, после чего попадает в радиаторы, количество которых определяется потребностями здания.

Галерея изображений

Фото

Принципиальной особенностью двухтрубных систем отопления является то, что для обслуживания каждого прибора подается две трубы

Нагретый в котле теплоноситель поступает в приборы по линии, называемой подающей, при этом охлаждаемый теплоноситель отводится через трубу, называемую обраткой

Двухтрубный тип отопительного прибора обеспечивает подачу практически одинаковой температуры всей нагреваемой жидкости

В двухтрубных вариантах устройства отопительного контура ограничений нет от площади обустраиваемого дома, этажности и сложности системы

Недостатками двухтрубных схем отопления является материалоемкость, превышающая однотрубные аналоги почти в два раза

Преобладающее количество коллекторных схем радиаторного отопления выполняется по двухтрубной технологии, хотя одно- трубы также встречаются

Коллекторные контуры устройства системы отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

В строительных конструкциях можно спрятать не только трубы коллекторного контура, но и коммуникации тройниковая разводка из полимерных труб

Принцип работы двухтрубного отопительного прибора

Трубы для подогрева и охлаждения теплоносителя

Основное практическое преимущество двухтрубных схем

Отсутствие ограничений по площади и сложности

Экономические недостатки применения двухтруб

Коллектор типы отопительных контуров

Прокладка трубы балки от коллектора в конструкции пола

Эстетические приоритеты для скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно охлаждается. Затем он возвращается в теплообменник отопителя и цикл повторяется.

Максимально простая циркуляция происходит в однотрубной системе, где для каждой батареи подходит только одна труба. Однако в этом случае каждая последующая батарея будет получать охлаждающую жидкость, которая вышла из предыдущей, а, значит, более холодная.

Отличительной особенностью двухтрубной системы является наличие подающей и обратной трубы, подходящей к каждому радиатору

Для устранения этого существенного недостатка была разработана более сложная двухтрубная система.

В данном варианте к каждому радиатору подведены две трубки:

• Первая — подводящая, по которой охлаждающая жидкость поступает в аккумулятор.
• Второй – «обратный» слив или, как говорят мастера, через который охлаждаемая жидкость выходит из устройства.

Таким образом, каждый радиатор оснащен индивидуально регулируемой подачей теплоносителя, что позволяет максимально эффективно организовать отопление.

Поскольку подача нагретого теплоносителя к приборам осуществляется практически одновременно по одной трубе, а сбор охлаждающей воды по другой, двухтрубные системы характеризуются оптимальным теплотехническим балансом — все батареи системы и подключенные к нему контуры работают с почти равной теплоотдачей

Зачем выбирать такую ​​систему?

Двухтрубное водяное отопление постепенно вытесняет традиционное, так как его преимущества очевидны и весьма значительны:

• В каждый из радиаторов, входящих в систему, поступает теплоноситель с определенной температурой, причем для всех она одинакова.
• Возможность настройки для каждой батареи. При желании хозяин может поставить на каждый из отопительных приборов терморегулятор, что позволит получить в помещении нужную температуру. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшая потеря давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При выходе из строя одного или даже нескольких радиаторов система может продолжать работать. Наличие запорной арматуры на подающих трубах позволяет проводить ремонтно-монтажные работы без их остановки.
• Возможность установки в здании любой этажности и площади. Вам нужно только выбрать оптимальный тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, по сравнению с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые необходимо установить.

Однако следует учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В результате стоимость системы невелика выше, чем у однолампового аналога, и дает гораздо больше преимуществ.

Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении

Типы систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, которые могут быть классифицируются по различным критериям. Рассмотрим основные.

Открытое отопление

Любая гидравлическая система отопления представляет собой замкнутый контур, в состав которого входит расширительный бак. Этот элемент необходим, так как теплоноситель увеличивается в объеме.

Для бака выбирается такой, который позволяет жидкости сообщаться с атмосферой. При этом его часть неизбежно испаряется, что приводит к необходимости постоянно контролировать его уровень.

Двухтрубный отопительный контур открытого типа – самый простой и дешевый вариант устройства системы. Существенный минус его в том, что в морозный период охлаждающая жидкость, непосредственно контактирующая с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно отнестись очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и его выходу из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом отношении соединения гликолей или антифризов при испарении образуют токсичные пары, поэтому их применяют только в закрытых конструкциях.

Фотогалерея

Фото

В двухтрубных системах отопления открытого типа применяется открытый расширительный бак, без автоматического регулирования давления в контуре

Открытые двухтрубные системы отопления подходят преимущественно с естественным движением охлаждающей жидкости. Среди них преобладают топовые схемы как наиболее простые и функциональные

Двухтрубные системы открытого типа с нижней разводкой встречаются крайне редко. В случае устройства на радиаторы устанавливаются воздушники для удаления лишнего воздуха

В открытых схемах естественного типа котел устанавливается на максимально низком уровне, например, в подвале, для обеспечения циркуляции самопроизвольного движения теплоносителя

Особенности открытых систем отопления

Двухтрубное отопление с естественным движением

Слив в нижней схеме разводки

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. В конструкции предусмотрена установка, которая предназначена для компенсации резкого снижения или повышения давления в системе. Таким образом предотвращается поломка оборудования в результате внезапных перегрузок.

В замкнутом контуре монтируется расширительный бачок мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак позволяет поддерживать оптимальное давление для насоса и бойлера в системе. Кроме того, закрытая конструкция позволяет использовать в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это позволяет получить максимально эффективную и экономичную систему с необходимыми параметрами. Например, не боится замерзания, если использует антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные системы отопления делятся на две большие группы.

Фотогалерея

Фото

Закрытый расширительный бак для отопления

Расположение котла и приборов в замкнутых контурах

Вентиляционные и балансировочные устройства для радиаторов

Двухтрубная закрытая система Группа безопасности

9007 6 Исполнение с естественной циркуляцией

Основной принцип работы системы следующий: котел нагревает теплоноситель, который с ростом температуры расширяется. Плотность жидкости уменьшается.

Благодаря этому более холодная и поэтому плотная вода постепенно вытесняет нагретую жидкость вверх. Он поднимается в самую верхнюю точку системы, где начинает немного остывать и самотеком перемещается в радиаторы.

В батареях вода отдает накопленное тепло и, охлаждаясь дальше и увеличивая свою плотность, движется к котлу. Очевидно, что весь цикл теплоноситель проходит самотеком, без использования дополнительного оборудования.

Благодаря тому, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от чрезмерного завоздушивания.

На рисунке представлена ​​простая схема двухтрубной системы отопления с естественной циркуляцией теплоносителя. К его характерным особенностям относится трубопровод больших диаметров, за счет чего снижается гидравлическое сопротивление, а обязательный уклон в сторону теплоносителя составляет порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством считается долгая жизнь ее. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей значительно продлевает срок ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами, может составлять около пятидесяти лет.

Недостатком таких схем считается относительно небольшой перепад давления. Также необходимо учитывать удельное сопротивление, которое радиаторы и трубы оказывают движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется применять отопление с естественной циркуляцией в радиусе не более 30 м.

Кроме того, такая система имеет достаточно высокую инерционность, поэтому от растопки котла и до стабилизации температуры в отапливаемом здании проходит достаточно большое количество времени.

Отрицательным моментом также можно считать то, что все трубы необходимо прокладывать под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Система отопления с естественной циркуляцией способна к саморегулированию.

Двухтрубная система с естественной циркуляцией способна к саморегулированию: чем ниже перепад температуры в отапливаемом помещении, тем выше скорость теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции охлаждающей жидкости. Кроме того, на расход жидкости по контуру отопления влияет несколько факторов: сечение и материал труб разводки, радиус и количество витков в двухтрубной схеме отопления частного дома, а также наличие и тип установленной запорной арматуры.

Воздействуя на эти факторы, можно добиться наибольшей эффективности системы отопления.

Электропроводка с принудительной циркуляцией теплоносителя

Включен в приведенную выше схему движения теплоносителя в замкнутом контуре отопления. Это дает значительные преимущества. В первую очередь увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

В этом случае все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им прогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, так как температура жидкости, поступающей в радиатор, зависит от расстояния, на которое она удалена от котла. Чем дальше батарея, тем холоднее охлаждающая жидкость. Принудительная циркуляция позволяет регулировать уровень нагрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать отдельные его участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить его в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, значительно упрощается монтаж конструкции, так как нет необходимости укладывать трубы строго под определенным углом, точно рассчитывать их диаметр и высоту.

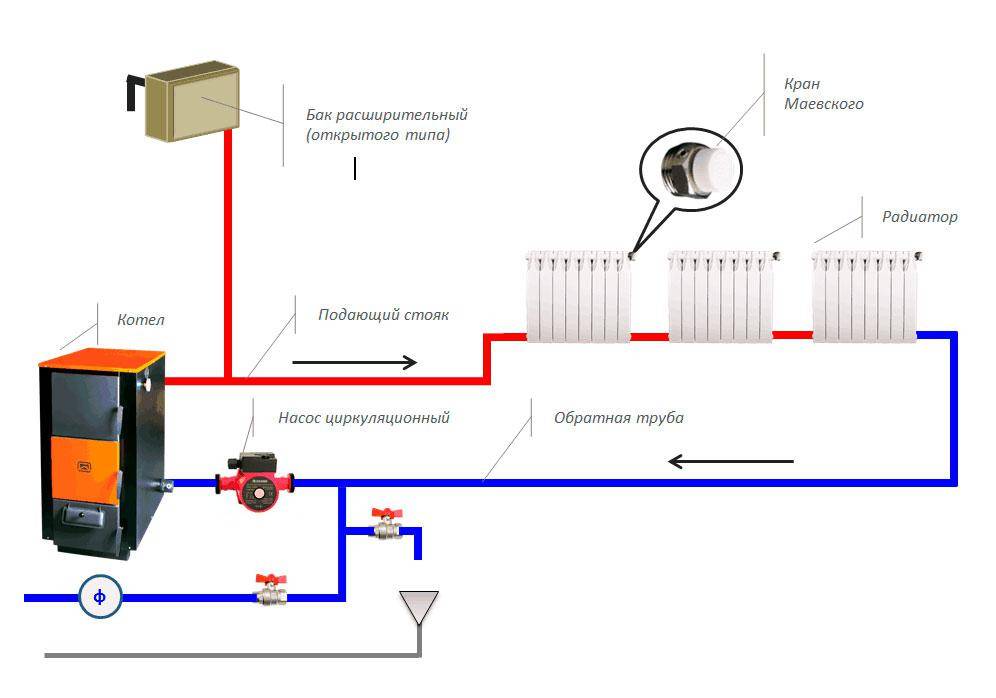

На рисунке представлена ​​схема двухтрубной системы отопления с принудительной циркуляцией. Имеется насос, который перемещает жидкость по контуру

Еще одно преимущество — возможность совершенно безболезненно внести необходимые изменения в его макет и макет. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что значительно снижает ее стоимость.

Кроме того, такие системы более экономичны за счет того, что разница температур жидкого теплоносителя на входе и на выходе из котла значительно меньше, чем у аналога с естественной циркуляцией.

Наличие в контуре насоса препятствует подаче воздуха в магистраль отопления. В целом схемы с принудительной циркуляцией считаются более эффективными, но и у них есть недостатки.

Наиболее важным из них является волатильность. Насос не может работать без подключения к источнику питания. При отключении электроэнергии такая система отопления останавливается. При частых отключениях электроэнергии желательно иметь источник бесперебойного питания.

К недостаткам обычно относят финансовые затраты. Одни из них – это цена циркуляционного насоса, а также стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает стоимость установки системы. Кроме того, ежемесячные счета потребуются для оплаты электроэнергии, обеспечивающей работу циркуляционного насоса.

Эффективность функционирования системы отопления с принудительной циркуляцией во многом зависит от правильного выбора насоса

Контур отопления может быть устроен двумя различными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип разводки

Предполагает подключение отопительных приборов к горизонтальной магистрали. Преимущественно монтируется большая площадь. Стояки в этом случае должны быть оптимально расположены в коридорах или подсобных помещениях.

Преимуществом данного типа компоновки является меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная проводка отличается от вертикальной тем, что количество вертикальных линий в ней минимально. Ее плюс в том, что подающая и обратная линии могут быть проложены под полом, минус в том, что для скрытой прокладки нежелательно использовать полимер трубы и необходимо установить циркуляционный насос на контуре

Радиаторы подключаются к вертикально расположенным стоякам. Этот вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключить каждый этаж отдельно к стояку отопления. Основным преимуществом системы является отсутствие воздушных пробок. При этом обустройство отопительного контура с вертикальной разводкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж отдельно, что очень удобно

Система отопления двухтрубная верхнетрубная

Главной отличительной чертой этой конструкции является прокладка подающей трубы по верхней части помещения, обратка – по нижней ее части.

Важным преимуществом такой системы является высокое давление в магистрали, что обусловлено значительной разницей уровней обратки и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при устройстве контура с естественной циркуляцией.

Но при этом расширительный бак, который находится в самой высокой точке контура, чаще всего оказывается на неотапливаемом чердаке, из-за чего могут возникнуть проблемы. Как вариант, можно рассмотреть обустройство бака внутри потолка, когда его нижняя половина остается в отапливаемом помещении, а верхняя часть выводится на чердак и максимально утепляется.

Если владельца не особо беспокоит наличие труб под потолком помещения, то подводящую магистраль желательно разместить выше уровня окон.

В этом случае расширительный бачок может располагаться под потолком при условии, что высота стояка достаточна для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать как можно ближе к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали не получится использовать соединительные элементы, исключающие появление течи.

На рисунке показаны верхние схемы подключения при попутном и встречном естественном движении теплоносителя. Варианты двухконтурной и одноконтурной проводки

Внешний вид помещения с проложенными под потолком трубами не эстетичен. Кроме того, часть тепла уходит вверх, что делает систему отопления с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с питающей линией, проходящей под радиаторами, но это только улучшит внешний вид системы и не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от системы отопления с разводкой верхнего типа можно получить в двухэтажном частном доме, так как естественная циркуляция стимулируется большой разницей высоты установки котла в подвале и батарей второго пол.

В очередной раз отправится к расширительному баку, который находится на чердаке или на втором этаже. Откуда по наклонной линии начинает поступать жидкость в радиаторы.

В этом случае можно даже совместить распределительный бак, отвечающий за наличие горячей воды, и расширительный бак. Если в доме установить энергонезависимый котел, получится полностью автономная система отопления.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух- и однотрубные секции. Например, на втором этаже монтируется однотрубная конструкция в виде водяного теплого пола, а на первом – двухтрубная. Полностью сохраняется возможность регулирования температуры во всех помещениях.

Двухтрубная система отопления с верхней разводкой не украшает помещение. Подающая труба должна располагаться над окном, если в здании не оборудован отапливаемый чердак

Основным преимуществом двухтрубной системы отопления с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие проветривания магистраль.

Именно поэтому его применяют достаточно часто, не обращая внимания на существенные недостатки:

• неэстетичный вид помещений;
• большой расход труб и комплектующих;
• невозможность обогрева больших площадей;
• проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным баком;
• дополнительные расходы на декорирование, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при правильно выполненных расчетах еще и очень эффективна.

Двухтрубное исполнение с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу аккумуляторов. В отличие от системы с верхним типом разводки здесь изменено направление движения теплоносителя. Она начинает движение снизу вверх, проходит через батареи и направляется по обратке в котел.

Системы нижней электропроводки могут включать одну или несколько петель. Кроме того, можно устроить тупиковую проводку и схемы с попутным движением жидкого теплоносителя.

На рисунке представлена ​​двухтрубная система отопления с нижней разводкой. Нижняя схема прокладки подающей линии выгодна тем, что не требует такой же мощной изоляции трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла также значительно ниже.

Главный недостаток конструкции — завоздушивание. Для избавления от него используют краны Маевского. При этом, если система устанавливается в двухэтажных и более этажных домах, предполагается, что такой кран должен будет стоять на каждой батарее. Это, конечно, не очень удобно, поэтому рекомендуется прокладывать специальные ВЛ, входящие в систему.

Такие воздухоотводчики собирают воздух из теплотрассы и направляют его в центральный стояк. Далее воздух поступает в расширительный бачок, откуда удаляется. Отопительные контуры с нижней разводкой и естественной циркуляцией применяются редко, поскольку имеют ряд ограничений. Прежде всего, это то, что большинство батарей, включенных в схему, являются конечными.

По этой причине они должны быть оснащены спусковыми крючками. Если в системе открытый расширительный бачок, то стравливать воздух придется практически ежедневно. Установка воздухопроводов, закольцовывающихся в приточных трубах, позволяет нивелировать этот недостаток. Однако они значительно усложняют схему и делают ее более громоздкой. Причем «воздух» прокладывается сверху помещения.

Теряется существенное преимущество нижней разводки, заключающееся в отсутствии проложенной магистрали. Количество труб, используемых для монтажа в этом случае, вполне сопоставимо с количеством деталей, необходимых для верхней разводки. Поэтому для оснащения двухтрубной системы с нижней разводкой чаще всего используют вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и практически незаметны

К существенным преимуществам такой системы относятся:

• Компактное размещение блока управления всей системы. Чаще всего его устанавливают в подвале.
• Снижение теплопотерь, которое дает укладка труб по низу помещения.
• Возможность подключения и эксплуатации системы отопления до окончания строительных или ремонтных работ. Например, первый этаж можно отапливать, а на втором будут необходимые работы.
• Значительная экономия тепла за счет возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки можно отнести большое количество труб и комплектующих, необходимых для монтажа, и низкое давление жидкости в подающей магистрали. Кроме того, негативным моментом можно считать необходимость установки. радиаторы отопления, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео №1. Обзор и оценка преимуществ и недостатков систем отопления с естественной и принудительной циркуляцией:

Видео №2. Подробный разбор двухтрубной схемы отопления трехэтажного загородного дома:

Видео №3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Двухтрубная система отопления – широко распространенный способ практичного и эффективного отопления домов. Существует множество модификаций этой схемы.
