Заземление в частном доме (на даче) своими руками

Современная бытовая техника и аппаратура требует наличия заземления. Только в этом случае производители будут поддерживать свои гарантии. Обитателям квартир приходится ждать капремонта сетей, а владельцам домов можно все сделать своими руками. Как сделать заземление в частном доме, каков порядок действий и схемы подключения — обо всем этом читайте тут.

Содержание статьи

• 1 Виды контуров заземления
  • 1.1 Треугольник
  • 1.2 Линейный контур заземления
• 2 Материалы для контура заземления
  • 2.1 Параметры и материалы штырей
  • 2.2 Из чего делать металлосвязь и как соединять со штырями
• 3 Как сделать заземление своими руками
  • 3.1 Порядок работ
  • 3.2 Ввод контура заземления в дом
• 4 Схемы заземления: какую лучше сделать
  • 4.1 Устройство в частном доме системы заземления TN-C-S
  • 4.2 Заземление по системе TT

Виды контуров заземления

Вообще, контуры заземления могут быть в виде треугольника, прямоугольника, овала, линии или дуги. Оптимальный вариант для частного дома — треугольник, но вполне подойдут и другие.

Заземление в частном доме — виды заземляющих контуров

Треугольник

Заземление в частном доме или на даче чаще всего делают с контуром в виде равнобедренного треугольника. Почему так? Потому что при таком строении на минимальной площади получаем максимальную площадь рассеивания токов. Затраты на устройство заземляющего контура минимальны, а параметры соответствуют номам.

Чаще всего заземление в частном доме делают с контуром в виде треугольника

Минимальное расстояние между штырями в треугольнике контура заземления — их длина, максимальное — удвоенная длина. Например, если штыри забиваете на глубину 2,5 метра, то расстояние между ними должно быть 2,5-5,0 м. В этом случае при измерении сопротивления контура заземления получите нормальные показатели.

Во время работ не всегда получается сделать треугольник строго равнобедренным — камни попадаются в нужном месте или другие труднопроходимые участки грунтов. В этом случае можно штыри сдвигать.

Линейный контур заземления

В некоторых случаях проще сделать контур заземления в виде полукруга или цепочки штырей, выстроенных в линию (если нет свободного участка подходящих размеров). В этом случае расстояние между штырями тоже равно или больше длины самих электродов.

При линейном контуре необходимо большее число вертикальных электродов — чтобы площадь рассеивания была достаточной

Недостаток такого способа — для получения нужных параметров необходимо большее количество вертикальных электродов. Так как забивать их — то еще удовольствие, при наличии мета стараются сделать треугольный контур.

Материалы для контура заземления

Чтобы заземление частного дома было эффективным, его сопротивление не должно быть больше 4 Ом. Для этого необходимо обеспечить хороший контакт заземлителей с грунтом. Проблема в том, что измерить сопротивление заземления можно только специальным прибором. Эту процедуру проводят при вводе системы в эксплуатацию. Если параметры хуже, акт не подписывают. Потому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.

Пример заземления для частного дома

Параметры и материалы штырей

Штыри заземления обычно делают из черного металла. Чаще всего используется пруток сечением 16 мм и больше или уголок параметрами 50*50*5 мм (полочка 5 см, толщина металла — 5 мм). Обратите внимание, что арматуру использовать нельзя — ее поверхность каленая, что изменяет распределение токов, к тому же в земле она быстро ржавеет и разрушается. Нужен именно пруток, не арматура.

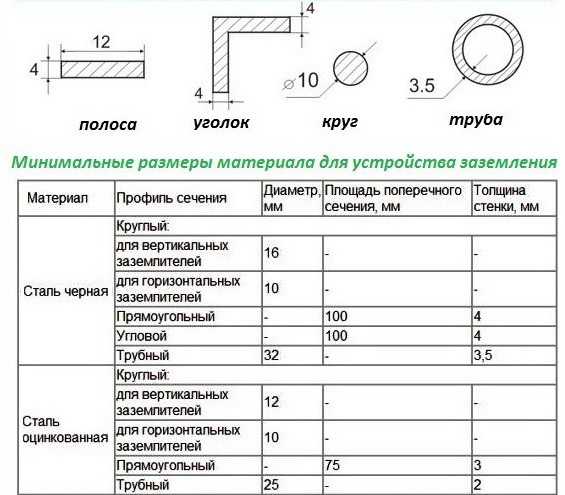

Возможные профили электродов

Еще вариант для засушливых регионов — толстостенные металлические трубы. Их нижнюю часть сплющивают в виде конуса, в нижней трети сверлят отверстия. Под их установку сверлят лунки требуемой длины, так как забить их не получится. При пересыхании грунтов и ухудшении параметров заземления, в трубы заливают соляной раствор — для восстановления рассеивающей способности грунтов.

Длинна стержней заземления — 2,5-3 метра. Этого достаточно для большинства регионов. Конкретнее есть два требования:

Конкретные параметры заземления можно высчитать, но требуются результаты геологического исследования. Если у вас таковые имеются, можно заказать расчет в специализированно организации.

Из чего делать металлосвязь и как соединять со штырями

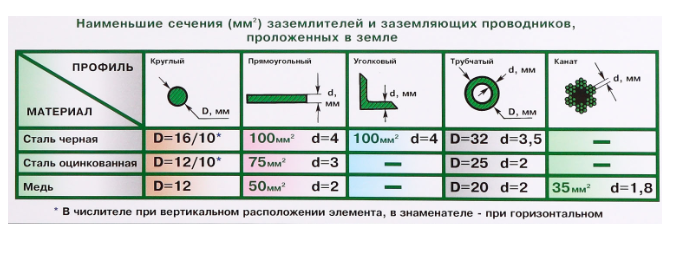

Все штыри контура соединяются между собой металлосвязью. Ее можно сделать из:

• медного провода сечением на менее 10 мм²;
• алюминиевого провода сечением не менее 16 мм²
• стальной проводник сечением не менее 100 мм² (обычно полоса 25*5 мм) .

Чаще всего штыри между собой соединяются при помощи стальной полосы. Ее приваривают к уголкам или оголовкам прутка. Очень важно чтобы качество сварного шва было высоким — от этого зависит пройдет ли ваше заземление испытание или нет (будет ли оно соответствовать требованиям — сопротивление меньше 4 Ом).

Параметры, которых необходимо добиться при самостоятельном изготовлении контура заземления

При использовании алюминиевого или медного провода к штырям приваривают болт большого сечения, к нему уже крепят провода. Провод можно накрутить на болт и прижать шайбой с гайкой, можно провод оконечить разъемом подходящего размера. Главная задача та же — обеспечить хороший контакт. Потому не забудьте зачистить болт и провод до чистого металла (можно обработать шкуркой) и хорошо поджать — для хорошего контакта.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для  того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления. Обратите внимание, что при системе TN-C-S  для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет.

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы,  которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

• Пришедший с линии проводник PEN заводится на шину-расщепитель.
• На эту же шину подключаем провод от контура заземления.
• С одного гнезда медным проводом сечением 10 мм² ставим перемычку на земляную шину;
• С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм²).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает  защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Провода для заземления | Электрика в квартире, ремонт бытовых электроприборов

Заземление в квартире и частном доме необходимо для обеспечения защиты человека от поражения электрическим током. Защитное заземление — это преднамеренное соединение электрической проводки, электрооборудования и электрических приемников с землей, так как почва является средой, способной принять на себя ток. Электропроводка, оборудование и электроприемники соединяются с землей с помощью заземляющих проводников. В их качестве могут выступать как жила многожильного кабеля, так и одножильный провод. Более подробно можно прочесть в статьях: «Заземление» и «Заземление квартиры и частного дома».

При этом заземляющий провод в любом случае должен быть медным, многопроволочным или одинарным. Сечение провода заземления зависит от характеристик электросети, т.е. от мощности электроприемников и электрооборудования, которые он защищает. Главное — сечение заземляющего провода должно быть не менее сечения жил кабеля электропроводки.
Рассмотрим подходящие марки кабеля и провода, используемого для заземления, которые допускаются нормами ПУЭ (Правила Устройства Электрооборудования).

Марка кабеля с заземляющим проводником выбирается в зависимости от типа заземления: стационарное или нестационарное (переносное). К стационарному (т.е. неподвижному) заземлению можно отнести следующие примеры — заземление зданий, электропроводки в квартире и частном доме, неподвижное электрооборудование, электрощиты и т. д.

При стационарном заземлении допустимо использовать как многопроволочные (гибкие) медные трехжильные кабеля марок ВВГ, ПВГ, так и многожильные однопроволочные — например, марки NYM. Они должны иметь заземляющую жилу с желто-зеленой окраской изоляции. Бывают случаи, когда применяют более дешевый трехжильный кабель марки ППВ без желто-зеленой изоляции заземляющей жилы, в качестве которой используется средняя жила. Однако при использовании такого кабеля высока вероятность путаницы при подключении или последующем ремонте электропроводки.

Также для заземляющего проводника в квартире и частном доме могут быть использованы отдельные медные одножильные многопроволочный (гибкие) провода. Например, провод марки ESUY (Германия). В таком случае электропроводка (фаза + ноль) выполняется двухжильным медным кабелем, плюс сюда же прокладывается и заземляющий одножильный провод, например, ESUY.

Содержание

1. Краткая характеристика некоторых марок кабеля и провода для заземления
2. Кабель для электропроводки и заземления NYM
3. Отличительные особенности NYM:
4. Кабель ВВГ
5. Провод ПВ-3
6. Провод ПВ-6
7. Провод марки ESUY

Содержание

Кабель для электропроводки и заземления NYM

Кабель предназначен для передачи и распределения электрической энергии в стационарных установках
на переменное напряжение до 0,66 кВ частотой 50 Гц, в том числе в электроустановках зданий и сооружений для безопасного применения электрооборудования класса защиты 1 по электробезопасности. Кабель может применяться для прокладки силовых и осветительных сетей даже во взрывоопасных зонах классов В1 б, В1 г, ВПа, а также для осветительных сетей во взрывоопасных зонах класса В1а.

Отличительные особенности NYM:

• медная жила;
• промежуточная оболочка;
• расцветка жил в соответствии с нормами ПУЭ;
• удобство разделки и монтажа.

Кабель ВВГ

Материал: жилы — медь I или II класса скрутки, изоляция — поливинилхлорид, оболочка — поливинилхлорид, броня — две стальные ленты, наружный покров — обмотка стекловолокном с поливкой битумным составом.

Оболочка кабеля устойчива к солнечному излучению и не распространяет горение.
Кабели изготавливают 1-, 2-, 3-, 4-и 5-жильные, с нулевой жилой или жилой заземления.

Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной — зелено-желтой.

Провод ПВ-3

Кабель ПВ-3 – это, по конструкции, одна жила из сплетенных проволочек мягкой меди. В сечениях 0,5 … 1,5 мм квадратных – класс жилы № 2, 3 или 4; для сечений в пределах 2,5… 4 мм кв. – класс жилы – №4; для сечений в пределах 6… 95 мм кВ.- класс жилы — №3. Жила кабеля покрыта изоляцией из одного слоя поливинилхлоридного пластиката. Когда происходит монтаж кабеля, и приступают к разделке концов, то эта оболочка должна без разрыва отрываться от скрученной жилы. Если наблюдаются разрывы изоляции, т. е. она прилипла к жиле, это значит, что при хранении или производстве были нарушены сроки, условия или технология. Выпускаемые сечения кабеля в мм кв.: 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 185; 240. Кабель окрашивают в 11 различных цветов: белый, синий, черный, красный, зеленый, желтый и т. д. Если кабель применяется для заземления оборудования или установок, тогда цвет изолирующей оболочки должен быть только жёлто-зелёного цвета.

Провод ПВ-6

Токопроводящая жила — медная, многопроволочная, класса 6 по ГОСТ 22483.
Изоляция — из прозрачного ПВХ пластиката, обеспечивающая возможность визуального контроля за целостностью и качеством токопроводящей жилы.

ПВ 6-Зп — Провод с медной жилой высокой гибкости с изоляцией из прозрачного ПВХ пластиката для переносных заземлений.

Провода стойки к воздействию температуры окружающей среды: от -40°С до +50°С
Изоляция стойка: к деформации при температуре (50±2)°С; к растрескиванию при температуре (120±2)°С. Провода стойки к воздействию знакопеременных изгибов на угол не более 180° при радиусе изгиба (50±5) мм.

Провод марки ESUY

Кабель заземления ESUY используется для заземления системах защиты от короткого замыкания. Специальное применение кабеля заземления при ремонтных работах в системах с большими токами EVU, железнодорожных установках, в распределительных системах, системах переменного тока, системы передачи и распределения энергии как защита в установках.

Для этого кабеля имеются специальные требования, например, небольшой вес, повышенная гибкость в широком диапазоне температур и температуростойкость. Оболочка кабеля имеет важную функцию защиты от механических и химических воздействий.

Особенность: для этого кабеля не нормируется номинальное напряжение, потому что этот кабель применяется как кабель заземления.

Заземление в частном доме

Метки:
ЗАНДЗ
рекомендации
для физических лиц
для установщика
частный дом
монтаж
заземление

Для создания хорошего и надежного заземления в частном доме есть очень простое и легко реализуемое решение, гарантирующее результат на сто лет. Это монтаж заземления дома с помощью готового, быстро собранный комплект заземления ZANDZ, специально разработанный для такого использования.

Преимущества

Основной элемент любого заземляющего устройства — заземлитель, представляет собой металлическую конструкцию, вмонтированную в землю.
Система заземлителей ZANDZ, входящая в состав комплекта «Заземление в частном доме» — это индивидуальный сборный глубинный заземлитель, состоящий из четырех 1,5-метровых стальных штырей, покрытых слоем электротехнической меди.

Преимущества такой конструкции и используемых материалов:

• Срок службы до 100 лет
• Простая сборка одним человеком без специальных инструментов.
  Для сооружения системы заземлителей необходимой длины штыри длиной 1,5 метра заглубляются в землю один за другим с применением ударного инструмента (кувалды). Болтовой зажим используется для соединения проводника с электрощитом.
• Минимальная площадь, занимаемая системой заземлителей, позволяет монтировать ее в подвальных помещениях или вплотную к стенам в виде всего одной точки. Малый размер сводит к минимуму необходимые земляные работы.
• Сварка не требуется *
• Качество заземления не зависит от погоды и времени года

* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техническим циркуляром 11/2006 объединения «РосЭлектроМонтаж»

Ограничения применения

Комплект ЗЗ-6 «Заземление в частном доме» предназначен для монтажа в мягких глинистые почвы (например, суглинок).

Монтаж в плотные глинистые грунты затруднен, но возможен (например, тяжелая глина).

Установка в твердые песчаные и каменистые грунты невозможна. Это ограничение связано с малой энергией удара ручного инструмента (кувалды), используемого при сборке.

Для монтажа системы заземлителей в плотных или твердых грунтах рекомендуем использовать комплекты модульного заземления (На отдельной странице).

Информация об упаковке:

Артикул: ZZ-6
Набор упакован в коробку из плотного картона с пластиковой ручкой. Внутри коробки находятся детали комплекта заземления, а также инструкция и пара фирменных наклеек для размещения на дверце электрощита или других плоских поверхностях на усмотрение покупателя

Дилеры в России и странах СНГ

Купить готовые комплекты заземления ZANDZ, а также отдельные комплектующие можно не только в нашем интернет-магазине, но и в дружной торговой компании с собственным складом в г. город.

Покупка у местного дилера сэкономит время и деньги на доставке товара с центрального склада в Москве. Если у дилера есть торговая площадка — можно найти комплекты и элементы заземления «вживую».

Список дилеров в России и СНГ

Комплект заземления ZZ-6

Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые между собой.

Омедненный безмуфтовый заземляющий штифт (D17 мм / L1,5 м)

4 шт.

Основание комплекта — шпилька длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один конец заужен, а на конце другого сделано глухое отверстие для соединения штырей друг с другом (для увеличения общей длины электрода).

При монтаже соединение автоматически прижимается, образуя очень хороший электрический и механический контакт.

Для сборки безмуфтовых штифтов необходимо использовать приводную головку, передающую ударное усилие на центр штифта.

Подробная информация о технологии изготовления и испытаниях покрытия размещена на отдельной странице.

Приводная головка для монтажа с помощью кувалды

1 шт.

Ведущая головка из закаленной стали предназначена для передачи энергии удара инструмента (кувалды) на центр штифта. Он находится в пазу штифта при сборке.

 Зажим для соединения проводника,

1 шт.

Профильный хомут из нержавеющей стали с болтами М10. Позволяет соединить штангу с заземлителем — проводом круглого сечения или лентой (шириной до 40 мм).

Возможно безопасное использование стальной и оцинкованной проволоки — для этого внутри хомута имеется прокладка, препятствующая образованию гальванохимической связи между сталью/цинком и медью.

Для предотвращения ослабления резьбовых соединений «болт-гайка» используются пружинные шайбы (гроверные шайбы / гроверные шайбы), устанавливаемые между прижимной поверхностью и гайкой.

Дополнительные материалы

Дополнительно только медный провод сечением
16 или 25 мм² необходимой длины — для подключения навесного заземлителя к электрощиту.

Для максимальной защиты глухого отверстия на вершине штифта в уже собранной системе заземлителя можно использовать силиконовый герметик, нанесенный в это отверстие. Блокирует проникновение влаги и грязи к штифту сердечника, полностью останавливая коррозию.

Перед монтажом

При размещении заземлителя ВНУТРИ дома место установки определяется из соображений механической защиты заземлителя от этого заземлителя до электрощита, сухости помещения, удобства установки штырей в землю. Лучшим местом является положение в радиусе 0,5 метра от электрощита, чтобы добиться наименьшей длины проводника. Максимальное расстояние от электрощита не ограничено.
При размещении системы заземлителей СНАРУЖИ дома необходимо учитывать, что заземлитель должен быть проложен на глубину 0,5 — 0,7 метра в предварительно вырытом канале. Эта мера является обязательной и необходимой для защиты проводника от повреждений в процессе эксплуатации и минимизации погодного/сезонного влияния, что увеличивает срок его службы.
В этом же канале установлен переключатель системы заземляющих электродов. Ввод заземлителя через стену осуществляется внутри стальной трубы.
Необходимые материалы:

• ZZ-6 Комплект «Заземление в частном доме»
• медный провод/кабель сечением 16 или 25 мм² необходимой длины. При монтаже в землю требуется проводник с минимальным поперечным сечением 25 мм².
• Силиконовый герметик

Необходимые инструменты:

• Ударный ручной инструмент весом 300–1500 г: Кувалда или тяжелый молоток
• два гаечных ключа или два плоскогубца (для затягивания зажимных болтов)

Последовательность работ при монтаже заземлителя снаружи здания

1. Выкопать канал глубиной 0,5 — 0,7 метра на месте размещения заземлителя
2. Установите систему заземляющих электродов в подготовленный канал. В качестве руководства по монтажу необходимо использовать перечень операций «Порядок монтажа…».
3. Поместите заземляющий проводник в канал
4. Соедините систему заземлителей с проводником с помощью зажима из комплекта
5. Подсоедините проводник к электрощиту
6. Засыпать канал землей

Подключение заземления к электрощиту

Подключение осуществляется медным проводом с рекомендуемым сечением 16 — 25 мм². Например, со специальным заземлителем.

Для соединения заземляющего электрода с проводником используется специальный зажим (входит в комплект).

Порядок монтажа системы заземлителей

Уплотнительные втулки из нержавеющей стали надеты на штифты для удобства транспортировки. Перед установкой втулки необходимо снять.

Операции:

1. Вставьте приводную головку в отверстие для штифта.
2. Углубите штифт в землю, ударив инструментом по приводной головке.
3. Снимите приводную головку и наденьте втулку на установленный штифт (широкой стороной вниз).
4. Вставьте штифт острой кромкой в ​​установленный штифт с уплотнительной втулкой поверх него. Соединение само запрессуется во время монтажа.
5. Повторяйте шаги 1-4, пока не получите желаемую глубину заземлителя. Последнюю булавку необходимо оставить на высоте 20 см над землей. На последний заглубленный штифт уплотнительная втулка не надевается.
6. Установить зажим для присоединения заземляющего проводника, а присоединив проводник, затянуть винты с максимальным усилием зажима.
7. Заполните отверстие штифта герметиком, чтобы предотвратить проникновение влаги.

Пример монтажа заземления в частном доме

Смотрите также полное описание расчетов и видео монтажа заземления на отдельной странице.

Достаточно ли такого заземления? (параметры)

Система заземлителей из комплекта «Заземление в частном доме» ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление грунта около:

Требования к качеству заземления дома

Если не планируется подключение молниезащиты и газового оборудования к заземлению:

• в обычных глинистых грунтах качество местного (повторного) заземления, должно иметь рекомендуемое сопротивление не более 30 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания)
• в песчаном грунте качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 150 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания )

Требования к качеству заземления (особые случаи)

При совместном применении заземления с молниеотводами:

• в обычных глинистых грунтах сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
• в песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п.8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)

При этом заземлитель должен включать не менее 3-х вертикальных электродов, отстоящих друг от друга на расстоянии не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.д).

Подробнее о применении см. на отдельной странице «Молниезащита и заземление».

Если для подключения газового котла/газопровода используется заземление:

• в обычных глинистых грунтах его сопротивление должно быть не более 10 Ом (УПК 1.7.103; для всех повторных заземлений).
• в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; при всех повторных заземлениях; для грунтов сопротивлением более 500 Ом*м)

Систему заземляющих электродов рекомендуется выполнять как единый электрод (точечный, как заземление). Подробнее о применении смотрите на отдельной странице «Заземление газового котла/газопровода».

Выбор системы заземления (ТТ/ТН) для индивидуальных жилых домов

В 2007 году руководством Госэнергонадзора направлено письмо (№10-04/481) руководителям Межрайонного территориального управления и начальникам Дирекции по Технологическому и экологическому надзору Ростехнадзора, что в целях уточнения и дополнения требований нормативно-технических документов в области энергетики и обеспечения безопасности электроустановок подготовлены (утверждены/согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в эксплуатацию новых и реконструируемых электроустановок:

• № 6/2004 от 16.02.2004 «О выполнении системы главного уравнивания потенциалов на вводном объекте»;

№

• № 7/2004 от 02.04.2004 «О прокладке электропроводки над подвесными потолками и в перегородках»;

№

• № 10/2006 от 01.02.2006 «О схемах временного электроснабжения объектов строительства»;

№

• № 11/2006 от 16. 10.2006 «О заземлителях и заземлителях»;

Комментарий к ТМ №11/2006 «О заземлителях и грозозащитах» (от разработчика технической записки: Шалыгин А.А., начальник ИКЦ Московского института энергетики и энергоэффективности) указано:

В соответствии с указаниями п. 1.7.59 седьмой редакции ПУЭ: «Электроснабжение электроустановки напряжением до 1 кВ от источника с глухозаземленной нейтралью и заземлением открытых токопроводящих частей с помощью заземления электродная система, не подключенная к нейтрали (система ТТ), допускается только в тех случаях, когда не могут быть обеспечены условия электробезопасности в системе TN.Для защиты от непрямого прикосновения такие электроустановки должны быть снабжены автоматическим отключением питания с обязательным применением КОД…».

Индивидуальные жилые дома являются примером электроустановки, где невозможно в разумных технических решениях обеспечить требования электробезопасности в системе ТН, которые должны быть присоединены к ВЛ 0,4 кВ неизолированными проводами из-за местных условия. Дело в том, что нулевой провод ВЛ не может считаться PEN-проводником по определению. В этих условиях целесообразно использовать систему защитного заземления ТТ для замены неизолированных проводов воздушных линий на самонесущие изолированные проводники.

УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА, как правило, устанавливается на вводе в такую ​​установку для автоматического отключения питания. Сопротивление заземлителя выбирают около 30 Ом, а для грунтов с большим объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежная работа УЗО, а токи короткого замыкания ничтожно малы.

Позднее — в 2012 г. выпущено ТМ № 31/2012 «О выполнении повторного заземления и автоматического отключения на вводе объектов индивидуального строительства». Его текст (сокращенный):

Объекты индивидуального жилищного строительства, как правило, получают питание от ответвления от ВЛ до 1 кВ.

Для объектов нового строительства и при реконструкции в соответствии с указаниями главы 2. 4 седьмой редакции ПУЭ воздушные линии выполняются с использованием самонесущих изолированных проводов и обозначаются как ВЛИ.

Большинство действующих объектов индивидуальной застройки запитаны от ВЛ с применением неизолированных проводов ВЛ, выполненных в соответствии с нормами главы 2.4 КВОС редакции 6 и ранее.

… Целью настоящего циркулярного выпуска является выдача конкретных рекомендаций по обеспечению защиты от непрямых прикосновений в электроустановках, получающих питание от воздушных линий и изолированных линий до 1 кВ. При выборе средств защиты от непрямых прикосновений в электроустановках, получающих питание от ВЛ и СИЛ до 1 кВ, необходимо руководствоваться:

1. Так как для объектов, получающих питание от ВЛ напряжением до до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за низкого коэффициента срабатывания токов короткого замыкания, обязательна установка устройств защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе.
   Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе обязательна с точки зрения пожарной безопасности.
2. При питании от изолированных линий сопротивление повторного заземления с потребителем выбирают из условия надежной работы УЗО при повреждении изоляции (однофазном замыкании на землю) на отключенном PEN-проводнике изолированного ответвления линии . Сопротивление рассчитывается по току безопасного срабатывания УЗО, равному пятикратной величине этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м сопротивление может быть увеличено до 150 Ом.
3. При питании от ВЛ, в соответствии с указаниями п.1.7.59 УКВ седьмой редакции и п.1. 531.2.3 МЭК 60364-5-53 (готовится к публикации российский аналог ГОСТ Р 50571-5-53) следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п.п. 2 настоящего технического циркуляра.
4. Использование системы КТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на изолированные линии необходимо применять в электроустановках систему защитного заземления ТН. Для этого переключатель вводной аппаратуры должен быть установлен между шинами N и PE.

Установка защитных устройств

Хотим обратить Ваше внимание на то, что заземление дома/дачи – это лишь одно из нескольких необходимых мероприятий для организации качественной системы электроснабжения в доме.

Применение заземления без защитных устройств (например, УЗО) — ОПАСНО.

Система уравнивания потенциалов

Обратите внимание, что в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (ПУВ 1.7.82).
Эта мера представляет собой объединение всех электропроводящих поверхностей с целью создания для них одного (равного) электрического потенциала. В случае какой-либо чрезвычайной ситуации человек, который коснется таких поверхностей (например, корпуса стиральной машины и водопровода) — не пострадает, так как не будет разности потенциалов.

Основная система уравнивания потенциалов должна соединять между собой следующие токопроводящие части:

1. защитный проводник PE или PEN-проводник линии питания в системе TN
2. заземляющий провод, присоединяемый к заземляющему электрическому устройству в системах IT и TT
3. заземлитель, присоединяемый к повторному заземлителю на проходной (при наличии заземлителя)
4. Металлические трубы коммуникаций входящие на объект: горячего и холодного водоснабжения, канализации, отопления, газа и т.д.
5. металлические части каркаса здания
6. Детали металлические систем централизованной вентиляции и кондиционирования
7. Молниезащитное заземляющее устройство 2 и 3 категории
8. Заземлитель системы функционального (рабочего) заземлителя при наличии и отсутствии ограничений на подключение сети рабочего заземления к заземляющему устройству защитного заземления
9. металлические оболочки телекоммуникационных кабелей;

Сертификат

Сертификат соответствия РОСС RU. АГ66.Н00867 (добровольная сертификация):

ЗАНДЗ. Сертификация на территории Таможенного союза ЕАЭС

Сертификат соответствия RU C-RU.АЛ32.В.05536 на соответствие комплектов требованиям
Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»:

Отказное письмо об отсутствии необходимости в обязательной сертификации комплектующих на территории стран Таможенного союза:

Статьи по Теме:

Запросить дизайнерское решение

Мы используем файлы cookie на нашем веб-сайте, чтобы предоставить вам наиболее актуальный опыт, запоминая ваши предпочтения и повторяя посещения. Нажимая «Принять», вы соглашаетесь на использование файлов cookie. Однако вы можете посетить настройки файлов cookie браузера, чтобы предоставить контролируемое согласие.

Логин

Пароль

Электронная почта

(успешно)

Фамилия

Страна

Организация

Род занятий / Ваша основная должность
ПроектированиеМонтаж/СтроительствоПродажаДругое

Я хочу получать новости ZANDZ по электронной почте

Я ознакомился с условиями использования сайта

Дополнительную информацию о компании Вы можете заполнить в личном кабинете после регистрации

E-mail

Сечение проводов для розеток

Решили поменять проводку или просто добавить новые точки и не знаем с чего начать. Для начала нужно рассчитать мощность всех приборов и определить сечение провода для розеток, после чего можно скинуть план на лист бумаги, а затем нарисовать на стене места, где будут проходить кабели и рассчитать их метраж. Но сначала нужно определить состояние старой проводки, можно ли ее дополнить подключением новых ответвлений. Этот вариант будет самым экономичным.

При осмотре вы обнаружили, что проводники от щитка находятся в аварийном состоянии или не рассчитаны на дополнительную нагрузку, рекомендуется установить новые. Медные провода надежнее и долговечнее, ну обо всем по порядку.

Содержание

• Расчет будущей нагрузки
• Какой тип и марку проводника выбрать для розетки
• Подготовка к прокладке кабеля
  • Сверление отверстий под розетки
  • Инструмент
• Заключительный этап

Расчет будущей нагрузки

Чтобы все было правильно, необходимо рассчитать, сколько устройств будет запитано в каждой комнате, от этого будет зависеть, какого сечения покупать провод. Если сумма всех приборов до 3 кВт, то достаточно будет проводника сечением 2,5 мм ² … Для кухни, где техника потребляет большое количество энергии, правильно будет протянуть отдельная ветка с сечением жил для кабелей от 4 до 6 мм кв, в зависимости от того, какая у вас плита и оборудование.

В итоге от щитка к розеткам ² будет идти провод 2,5 мм, на кухню и в ванную, если там стоит бойлер, то провода должны быть не менее 4 мм кв. Для освещения помещений достаточно сечения 1,5 мм. ² … Не забывайте о заземлении, которое обязательно должно быть на кухонных розетках и в ванной.

Все устройства имеют маркировку энергопотребления, этикетку можно найти сзади или под крышкой. Если по какой-то причине вы не нашли наклейку, то можете поискать ее в паспорте или в интернете. После расчета потребляемой мощности следует посмотреть в таблицу и выбрать провод необходимого диаметра.

Как советуют опытные электрики, провода нужно брать с запасом, то есть к полученному метражу прибавляется 10%. Например, у вас есть 20 метров кабеля, добавьте 2 метра запаса. Такой расчет будет полезен, если вы где-то ошиблись, вам не придется копить деньги или бежать в магазин за 1 метром провода.

Какой тип и марку проводника выбрать для розетки

При выборе провода нужно обращать внимание на тип и марку жил. На строительном рынке сегодня можно найти большое количество контрафактной продукции, поэтому нужно быть предельно осторожным, от этого зависит безопасность вашего дома. Не покупайте провод ПУНП (универсальный плоский провод) для монтажа розеток, надежнее будут следующие марки:

• ВВГ — Кабель с двойной изоляцией на основе поливинилхлорида, несамозатухающий. Подходит для розеток.
• ВВГнг — провода изолированные, из ПВХ с двойной защитой, последнее в аббревиатуре «нг» означает, что изоляция провода из ПВХ предотвращает возгорание. Кабель рекомендуется использовать в деревянных помещениях.
• ВВГнг-LS – в данном случае используется безгалогенный ПВХ (поливинилхлорид), который не способен выделять дым. Такие провода можно использовать в детских комнатах и ​​учреждениях; в случае короткого замыкания дети не будут надышаться едким дымом.
• NYM — (N) монтажный кабель немецкого качества (Y) с изоляцией из ПВХ (M). Дорогой аналог ВВГнг от немецких разработчиков.

Конечно, эти провода отличаются по цене, но на безопасности экономить не нужно. Чтобы лучше понять для каких потребителей, какие провода ставить, приведем пример:

• Для стиральных машин, компьютеров и других устройств малой мощности подходят провода для розеток ВВГ сечением 3*2,5 мм ² . Цифра «3» указывает на количество проводов в обмотке.
• Для подключения электроприборов большой мощности в трехфазную сеть, духовки, насоса необходимо использовать ВВГ 5*2,5 мм ² .
• В деревянном доме рекомендуется подключение к розеткам ВВГнг 3*2,5 мм ² .
• Существуют различные светильники и бра для розеток, при этом сечение и количество проводов для розеток может быть 3*1,5 мм ² .

Подробнее о подборе проводов для розеток смотрите в этом видео:

Подготовка к прокладке кабеля

Рассчитав мощность каждой комнаты, далее необходимо подобрать необходимые провода и блокировочные автоматы по таблице. Забегая вперед, следует иметь в виду, что в дальнейшем, возможно, будут проводиться какие-то работы, например, замена люстры или установка натяжного потолка, все это требует выключения света. Чтобы избежать затемнения квартиры, следует установить на каждом участке свой автомат.

При прокладке кабеля к розеткам сфотографировать места прокладки проводов и записать с подробным описанием с точностью до миллиметра. Довольно часто бывает при ремонте или монтаже каких-либо элементов, при сверлении перфоратором задевают провода и обесточивают помещение. На исправление этого инцидента уйдет много времени и нервов, поэтому стоит предупредить заранее.

Сверление отверстий под розетки

Когда все размечено, подсчитано и закуплено, можно приступать к главному — чиповке, сверлению и соединению. У некоторых возникнет вопрос – сколько розеток сделать в комнате, и на каком расстоянии от пола? Вопрос своевременный и нужный, рекомендуется не менее 3 розеток в каждой комнате, для удобства, и не рядом, а на каждой стене, чтобы потом не было лишних проводов на полу. На кухне, как правило, их делают двойными или тройными и располагают над рабочими столами, а у холодильника и плиты снизу на расстоянии 30 см от пола. Выключатели по последнему стандарту устанавливаются на расстоянии 80-90 см. Но для удобства лучше всего на уровне нижней руки.

Инструмент

Чтобы не суетиться в процессе работы, следует заранее подготовить весь инструмент в одном месте. Для рубки и сверления нам понадобится:

1. Рулетка и алкогольный маркер.
2. Лазерный или пузырьковый строительный уровень.
3. Перфоратор с алмазной коронкой для бетона и долотом.
4. Болгарка с алмазным диском.
5. Перчатки, комбинезон и респиратор.

Размеченные линии прорезаются болгаркой, после чего отрезанные куски выбиваются перфоратором с установленным зубилом. Если к этому привыкнуть, то можно быстро справиться с работой. Затем на запланированном месте при помощи уровня отмечается центр розетки и алмазным сверлом высверливается ниша. Во время работы инструмент нужно держать ровно, иначе стакан и розетка будут стоять криво. Не забудьте про распределительные коробки, которые также необходимо встроить в стену.

Заключительный этап

Провод, проложенный в штробе, закрепляется несколькими способами, покрывается гипсом или с помощью специальных хомутов, которые вставляются в просверленное отверстие, а затем покрываются гипсом. На концах провода должны свисать с запасом, чтобы подключение к розетке и распределительной коробке было удобным. Провода следует туго скрутить, затем изолировать.

Все работы нужно производить с точностью, особенно внимательно нужно подходить к соединениям, провода нужно зажимать так, чтобы между ними не было зазора, иначе будет искрить и греться в проблемных местах.

При выборе розеток обратите внимание на способ крепления проводов. В импортных моделях можно встретить приспособление для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, а главное, такое крепление способно выдерживать большие нагрузки. Для ванной рекомендуется устанавливать УЗО с током утечки 10 мА.

Работа на первый взгляд не кажется сложной, но новичку будет сложно сделать все правильно. Поэтому рекомендуется сначала подготовиться, для этого вы можете посмотреть видео, а потом попробовать сделать все самостоятельно. Но если вы не уверены и сомневаетесь в собственных силах, то не стоит рисковать, сегодня есть много хороших специалистов, которые сделают такую ​​работу быстро и качественно.
