Заземление в частном доме своими руками 220в, как сделать

Содержание:

• 1 Устройство заземления на улице у дома
• 2 Подключение в электрическом щите
• 3 Подключение контура по схеме TN-C-S
• 4 Подключение по схеме TT
• 5 Проверка заземления
• 6 Полезные советы
• 7 Заключение по теме

Чтобы обеспечить свой собственный частный дом безопасной системой электроснабжения, необходимо в процессе его реконструкции или при проведении новой схемы электрической разводки учесть систему заземления. При этом необходимо отметить, что монтаж заземления в частном доме своими руками 220в – процесс не очень сложный. Особенно, если сравнивать с монтажом в многоквартирном доме. И хотя все понимают, зачем нужно защитное заземление, не всего его делают. Поэтому рассмотрим конструкцию полностью, а заодно ответим на вопрос, как сделать контур заземления загородного дома.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Внимание! В качестве элементов заземляющего контура нельзя применять металлическую арматуру. Ее внешний слой является каленым, что нарушает равномерное распределение тока по всему сечению профиля. К тому же арматура в земле быстрее ржавеет.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры. Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Подключение в электрическом щите

Обычно питание частных домов электрическим током осуществляется воздушными линиями электропередач. Поэтому ввод в дом делают двумя проводами: фаза и ноль. Их система заземления основана на схеме TN-C, в которой установленный нулевой контур – он же и заземляющий, подключен к общей нейтрали в трансформаторной подстанции.

Так как свой дом оборудуется заземляющей системой, то подключение может быть проведено по двум разным схемам:

1. TN-C на TN-C-S;
2. TN-C на TT.

Подключение контура по схеме TN-C-S

Система заземления частного дома своими руками по схеме TN-C – это, как правило, двухпроводная разводка, в которой один провод является фазой, второй нулевой выполняет сразу две функции: рабочего проводника N и защитного PE. Чтобы перевести на схему TN-C-S, необходимо внутри распределительного щитка установить дополнительную шину. Она должна иметь металлический контакт с корпусом электрощита. К ней будут присоединены нулевой провод питающей сети и проводник от нового заземляющего контура, собранного своими руками.

Новую шину нужно соединить с шиной, к которой был соединен нулевой провод N, выходящий из дома. При этом контакта шины N с щитком не должно быть. По сути, так и получится, потому что в щитке на шине устанавливается диэлектрический клеммник, через который и проводится соединение. Кстати, фазный провод также изолирован от элементов распределительного щита и его корпуса.

Последний этап, как правильно сделать заземление в частном доме по системе TN-C-S, это соединить между собой новую шину и заземлительный контур. Обычно для этого используется медный многожильный кабель сечением не меньше 4 мм², один конец которого крепится к щитку, второй к болту, приваренному на конец заземляющего проводника на вводе в дом.

Подключение по схеме TT

Схема похожа на заземление дома по системе TN-C-S, но есть у нее и разительные отличия. В системе подключения TT входящий проводник PEN, несущий двойную нагрузку (нуля и земля), подключается к шине, которая изолирована от контакта с распределительным щитком. Как, в принципе, и фазный проводник. К ней будет подключаться нулевой провод, выходящий из дома.

К не заизолированной шине, которая с другими шинами ничем не связана, подключается заземляющий провод, выходящий из дома. Сюда же подсоединяется и заземлитель, идущий от уличного контура заземления. Соединение производится медным кабелем с минимальным сечением 10 мм². То есть, получается, что все провода проходят по разным контурам и друг с другом соединяются лишь в бытовых приборах.

Отличительной особенностью системы заземления TT, ее положительная сторона – это разделение двух контуров: нуля и заземления. В системе TN-C-S есть один негативный момент – при отгорании провода PEN, электричество пойдет по наименьшему сопротивлению, то есть, по самому защитному заземлению. А это чревато большими неприятностями. Минимально, что может случиться, произойдет короткое замыкание в проводке, могут сгореть бытовые приборы. Максимально – здесь и до пожара не так далеко.

Заземления в частном доме по системе TT гарантирует полную безопасность при любых нестандартных ситуациях. И даже если проводник PEN отгорит, то просто в доме не будет электричества, потому что заземляющая сеть проходит отдельным контуром. И ничем с нулем она не связана. Поэтому, выбирая систему заземления для дома ТТ (своими руками смонтированную), можно быть уверенным в полной ее безопасности.

Проверка заземления

Заземление в деревянном доме или кирпичном готово, необходимо его проверить. Что для этого нужно сделать?

• Разбираем любую розетку в доме.
• Берем мультиметр и выставляем его в режим напряжения.
• Соединяем щупами прибора провода фазы и нуля. Должно появиться значение напряжения в сети.
• Затем соединяются фаза и заземление. Прибор должен показать немного отличающееся (сниженное) значение напряжения, чем в предыдущем пункте.

Все это можно сделать и при помощи контрольной лампочки. Все те же манипуляции, при которых лампочка должна гореть ярко при соединении фазы с нулем, и тусклее при соединении фазы с землей. Вот так можно ответить на вопрос, как проверить заземление в частном доме.

Полезные советы

В связи с устройством заземления дома своими руками частные владельцы домов и новоиспеченные застройщики часто сталкиваются с некоторыми проблемами, которые сами решить не могут. К примеру, заземление в частном доме своими руками (380в подводимого напряжения). Есть ли какие-то особенности в проведении монтажа? Никаких особенностей нет, потому что трехфазное подключение внутри дома разбивается по однофазным контурам, которые равномерно разбрасываются по всему зданию. К примеру, одна фаза идет на освещение, вторая на розетки, третья замыкается, к примеру, на бойлер. Заземлить же дом приходится по одному контуру. Тот есть, провод заземления, выходящий из дома, соединяется с шиной, куда был подсоединен заземлитель с улицы. При этом внутри помещений заземляющий контур соединяет между собой все розетки и мощные бытовые приборы, как отдельно стоящие потребители.

Можно ли сделать заземление в доме, используя для этого подвал или погреб? Никаких проблем и здесь нет. Главное, чтобы заземление в подвале (погребе) полностью находилось в земле, чтобы сопротивление конструкции было минимальным. При этом погреб будет идеальным местом (влажный пол и грунт, хорошо проводящие ток), единственное к нему требование – это закрыть место установки контура защитными приспособлениями, к примеру, уложить деревянные решетки на пол.

Заключение по теме

Устанавливая схему заземления в частном доме своими руками на 220в, необходимо осознавать, что это мера безопасности. И какие бы затраты не пришлось делать, не стоит переживать, что семейный бюджет несет убытки. Это окупится сторицей, ведь здоровье и жизнь стоят дороже. Поэтому не стоит раздумывать, делать заземление в частном доме или нет. Ответ положительный – нужно заземление делать, не откладывая. Для заземления не стоит скупиться, а как оно делается, подробно описано.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Содержание статьи

Что оно дает

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм²). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

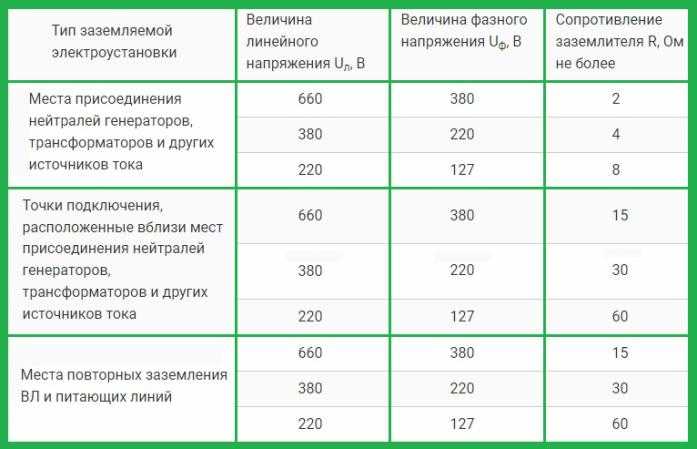

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм².

Выход заземления у стены дома с приваренным на конце болтом

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

Заземление в частном доме: что есть, как проверить и как правильно сделать заземление

Мы уже писали о том, зачем нужно заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями грунта в частных домах. Пожалуй, главным отличием этой схемы является необходимость страховки.

ООО ГеоГраффити

Заземления много не бывает
Как и в многоквартирных домах, в частных домах существует три вида электропроводки. В старых домах — двухпроводная сеть системы TN-C, новая трехпроводная система TNC-S или ТТ с заземленным нулем и независимым от заземляющего контура. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Вам не нужно обращаться в управляющую компанию и просить ее обновить электропроводку при регулярном обслуживании. И особо не надо ждать когда дойдет очередь до капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, уметь правильно действовать.

Схема сайта aquatic-home.ru

Сельские электрики часто просто кладут на землю кусок стального уголка или арматуры, к которой подсоединяется медный провод. Да, в качестве дополнительного грунта такая конструкция возможна. Но для полного контура заземления этого недостаточно.

Требует особого внимания к проводке системы заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода. Ведь в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, никаких дублей — то есть повторных заземлений на пути от трансформаторной подстанции к нагрузке.

Схема сайта housediz.ru

Сколько фаз должно входить в дом?
Подключение в частном доме может быть однофазным (как на схеме выше) и трехфазным, в этом случае вы «берете» электроэнергию из локальной сети не двумя, а тремя проводами. Для небольших сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домохозяйства предпочтительнее.

Во-первых, позволяет использовать оборудование, требующее подключения к трехфазным розеткам (электрокотлы, электроплиты, банные печи, деревообрабатывающие станки).

Во-вторых, при правильно разработанной схеме электроснабжения позволяет свести к минимуму провалы напряжения в сети при включении мощных устройств.

В-третьих, в трехфазной сети можно равномерно распределить нагрузку: фаза в, фаза в ванне, все три в гараже и мастерской.

Фото с сайта chebo.biz

Как сделать заземление в частном доме?
Заземление для сети имеет идентичную конструкцию, независимо от количества фаз. Кроме того, для системы молниезащиты необходим контур заземления, как у частного дома на 15 кВт. Здесь возможны два варианта.

1. Использовать в качестве заземлителя заглубленные или забитые в землю проводники: стальную проволоку, уголок и т.п. Подходят два или три металлических стержня, соединенных сварной перемычкой. Стержни имеют контур в форме треугольника на расстоянии не менее трех метров друг от друга. Глубина грунта — 2-3 м. В этом случае перемычка между стержнями должна располагаться чуть ниже полуметра под землей. К одной из перемычек приварен токосъемник из стальной проволоки, выходящий на поверхность.

Фото с сайта amperof.ru

Важно: Для подземной части данной конструкции допустим только сварной шов, так как любые другие (например, свинченные) в земле корродируют и теряют свою надежность. Медный провод от домашнего щитка подключается к токоприемнику с помощью зажимных клемм. Клипса всегда обработана антикоррозийной смазкой.

Подробнее о том, как сделать заземление в частном доме (и какое оно должно быть), мы писали в статье о молниезащите. Убедитесь, что сельский электрик знает эти детали, прежде чем подключать заземляющую пластину.

ПО ТЕМЕ…
Вопрос: Зачем нужна молниезащита

Фото с сайта zazem812.ru

2 2 Готов купить комплект в виде набора стальных стержней (есть подороже, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавеющая сталь служат многие десятилетия.

Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод обычно бывает достаточно. Техническое обслуживание заземлителей — только периодический (раз в два-три года) осмотр наружных контактных групп и при необходимости чистка и смазка контактов.

Узнать или проверить есть ли заземление в частном доме, так же как и в квартире.

Фото с elektro.ru

Сложный корпус: Электролитическое заземление
Электролитическое заземление — тоже «коробочное» решение, но оно предназначено для грунтов с высоким электрическим сопротивлением (например, для заземления в сухом, песчаном грунте), мест, где невозможно заглубление в землю (скальное основание), и с ограниченным пространством (высокая плотность застройки).

В качестве заземлителя здесь используется Г-образный полый стержень или электрод, заполненный специально приготовленной смесью минеральных солей.

Однако, если ваш дом не находится в пустыне или вечной мерзлоте, в электролитическом заземлении нет необходимости. Основная область его применения — промышленные объекты.

James Martin Associates

Одинарное заземление для системы электро- и молниезащиты — возможно ли это?
Скажем так, правила не запрещают. Но есть важный момент: сделать заземление сразу «в домашних условиях» — невозможно. Заземление системы молниезащиты должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек. Далее 1,5 м от фундаментов зданий. В то же время в грозу приближаться к нему опасно. Если в систему молниезащиты попадает молния, то создается электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, которые могут вывести из строя технику и даже стать причиной пожара.

Фото с сайта keaz.ru

Совет: Предотвратить нежелательные явления поможет установка на входной створке устройства защиты от перенапряжений (УЗИП). Устанавливается на дин-рейку, выглядит как УЗО (устройство защитного отключения), стоит несколько тысяч. А вот ремонт сгоревшей техники или ликвидация последствий пожара обойдется намного дороже.

CityRoof

Какое заземление, кроме проводки?
В отличие от многоквартирных домов, где для заземления требуется только проводка, в частных домах есть и другие элементы, которые необходимо подключить к цепи заземления. Например, газовый котел и система металлических труб, газовое отопление. Последний должен быть соединен с системой уравнивания потенциалов (СУЗ). Вопрос как сделать заземление газового котла, экспресс монтажники оборудования. Дилетанту здесь не место.

Представителям газовых компаний на соответствие их (повышенным) требованиям к качеству заземления. Главный показатель исправности заземлителя — сопротивление протеканию электрического тока. Стандартное значение для частного домовладения — не более 30 Ом (замерял прямо в точке расположения заземления, «дом» значит не проверял). Заземление, выполненное в схемах, которые мы описали ранее, связано с этим значением. Если ваша схема не «дотягивает» до высоких требований к газу (не более 10 Ом), скорее всего, придется делать дополнительную точку заземления.

Юлия Джучин

Не забудьте узо!
Неважно какое заземление сделано в вашем доме, подстраховку на случай его «осечки» поставить отдельное УЗО на отходящей линии на аварийную ситуацию в бане, в гараже или на улице с косилкой — вам не «вырубайте» весь дом.

Особое внимание следует уделить розеткам в помещениях с повышенной влажностью (ванные комнаты, гардеробная, цокольный этаж). Имейте в виду, что в них можно устанавливать только розетки, специально предназначенные для наружной установки, в брызгозащищенном исполнении (с заглушками). А именно, минимальный класс защиты — IP54 (внутри помещения), IP65 (улица), с заземляющим контактом, подключение только через УЗО.

Мастерская братьев Титовых

ТВОЯ ЧЕРЕДЬ…
Расскажите, какие нюансы заземления в дачном доме вы узнали на собственном опыте. Поделитесь в комментариях!

электрический — Как правильно заземлить подпанель, имеющую только одну шину нейтрали/заземления?

спросил
9 лет, 9 месяцев назад

Изменено
3 года, 1 месяц назад

Просмотрено
249 тысяч раз

Я добавляю дополнительную панель в непристроенном здании. Моя вспомогательная панель имеет соединение для 2 горячих проводов, идущих от панели источника (двойной выключатель на 40 ампер). Кроме того, она имеет одну шину нейтрали/заземления с зеленой головкой винта для заземления и ряд мест для подключения нейтрали. Я вижу советы на таких сайтах, как ваш, не подключать заземляющий провод к той же полосе, что и нейтраль. Итак, имея только одну полосу, я не знаю, что делать с заземляющими проводами. Нужно ли устанавливать вторую шину заземления? У меня есть заземляющий провод, идущий из дома, который хорошо заземлен через дом на 200 ампер, а также заглубленные заземляющие стержни за пределами хозяйственной постройки. Использую ли я оба, и если да, то подключаю ли я их оба к одной и той же шине заземления?

• электрика
• соответствие нормам
• заземление
• подпанель

1

Нейтраль и земля НЕ ДОЛЖНЫ быть соединены на дополнительной панели. Их следует приклеивать только к главной сервисной панели. Если вы соедините их в любом месте, кроме основного обслуживания, обратный ток нейтрали теперь будет иметь несколько путей, в том числе через ваш заземляющий провод.

Вы должны иметь возможность купить второй стержень для дополнительной панели, если она действительно предназначена для использования в качестве дополнительной панели. Нулевой стержень нужно будет изолировать (он должен иметь пластиковый изолятор, отделяющий его от корпуса). Заземляющая шина должна быть соединена с корпусом.

Заземляющий провод от дома должен быть подключен к заземлению подпанели. Поскольку это отдельно стоящее здание, заземляющие стержни также требуются по нормам и должны быть привязаны к заземлению подпанели. Заземление к сервису является наиболее важным, поскольку оно обеспечивает обратный путь к сервису с низким сопротивлением в случае неисправности.

3

Совет Тима звучит неправильно. Пока я выполняю электротехническое обслуживание, если вы создаете питание субпанели от своей основной сервисной панели, субпанель питается 4 проводами, двумя горячими, одним нейтральным и другим заземлением. Изолированная нейтраль также должна быть отделена от заземляющей шины на вспомогательной панели, и, если она установлена ​​в отдельном здании, она должна иметь собственный заземляющий электрод с медным проводом №6, соединенным от электрода к заземляющей шине. Заземляющая шина главной сервисной панели должна быть соединена, а вспомогательная панель – не соединена.

Правило 10-208 допускает два варианта. В первом варианте нейтральный проводник, идущий от основной сети к зданию, питаемому от этой основной сети, будет выполнять функцию соединительного провода. В этом случае не потребуется отдельного заземляющего проводника (между основной линией и службой в любом здании, питаемом от основной одиночной сети), а линия в каждом здании, питаемая от основной одиночной сети, должна быть заземлена в соответствии с Правило 10-204(1)(b). Согласно второму варианту, каждая новая услуга в здании, снабжаемая основной единственной услугой, будет рассматриваться как часть распределительной системы. В этом случае в каждом таком здании не будет заземления, так как единственное соединение с землей будет разрешено в основной единственной службе. Нейтральный проводник, идущий к каждому такому зданию, питаемому от одной сети, будет изолирован от служебной оболочки (он будет использоваться только для передачи тока нагрузки в 2-проводной цепи или несимметричного тока в многопроводной цепи). , и отдельный соединительный проводник должен был бы проходить от основной одиночной линии к каждому зданию, питаемому от этой единственной линии, для соединения сервисного оборудования в каждом таком здании.

Изменения в Электротехнических нормах и правилах теперь ТРЕБУЮТ, чтобы все непристроенные здания с вспомогательными панелями имели заземление нейтральной шины с помощью провода № 6 к распределительной коробке, а затем к заземляющему стержню в земле.
