Водоснабжение и канализация многоэтажного (многоквартирного) дома

Водоснабжение › Решения ›

Водоснабжение и канализацию многоэтажных (многоквартирных) домов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение многоэтажного дома, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах – это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Нормативные требования

Проектирование и расчет системы водоснабжения многоквартирного дома выполняется в соответствии с требованиями СП 30. 13330.2012. Этот же документ регламентирует сооружение внутренней канализации зданий. Для удобства читателя мы выделим наиболее важные пункты свода правил.

Качество воды

• Состав и качество питьевой воды (или воды в хозяйственно-питьевом водопроводе) должно соответствовать гигиеническим требованиям СанПиН 2.1.4.1074 и 2.1.4.2496;

• Горячая вода в точках ее разбора должна иметь температуру от 60 до 75 градусов при любой схеме ее приготовления.

Устройство водопровода

• Для системы ГВС предпочтительно приготовление воды в теплообменниках закрытой системы теплоснабжения или локальных водонагревателях (бойлерах, газовых колонках, солнечных коллекторах и т.д.). Подача воды непосредственно из теплосети допустима, но нежелательна;

Справка: не менее 80% эксплуатирующегося жилого фонда в нашей стране — здания советской постройки. Абсолютное большинство этих зданий проектировалось и строилось с открытой схемой теплоснабжения (то есть с отбором воды из теплотрассы). Именно поэтому в дальнейшем мы заострим свое внимание именно на этой схеме.

• Допускается объединение противопожарного водопровода с хозяйственно-питьевым;
• В зависимости от местных условий водоснабжения внутренний водопровод может использовать аккумулирующие и регулирующие емкости;

• При большом расстоянии между тепловым пунктом и дальними точками водоразбора в здании в системе ГВС следует предусмотреть непрерывную циркуляцию воды. Она необходима для поддержания нормативных значений температуры на водоразборной арматуре;
• Полотенцесушители в ванных и душевых подключаются к подающим трубам системы ГВС (в домах с тупиковым горячим водоснабжением — к подводкам, с циркуляционным — к стоякам). Подключение к циркуляционным (обратным) стоякам ГВС допускается при условии монтажа перед прибором байпаса и запорной арматуры;

Кстати: СП допускает установку электрических полотенцесушителей вместо водяных. Они представляют собой прекрасную альтернативу водяным сушилкам в тупиковой системе, нагревающимся в общей сложности на 2-3 часа в день. Электрический полотенцесушитель среднего размера потребляет всего 40-80 ватт.

• В циркуляционной системе ГВС стояки объединяются в группы от 2 до 7 единиц с прокладкой перемычек под потолком квартир верхнего этажа или по чердаку;

Примечание автора: установка перемычек на холодном чердаке, даже с учетом их теплоизоляции — исключительно скверная идея. При остановке циркуляции и уличной температуре  -30 и ниже, вода в перемычках замерзает в течение часа.

• К циркуляционным (обратным) стоякам ГВС нельзя подключать водоразборную арматуру;
• Трубопроводы ГВС нуждаются в теплоизоляции. Исключение — подводки к отдельным приборам;

• Трубопроводы ХВС, проложенные в шахтах или влажных помещениях, тоже изолируются, но уже для защиты от образования на их поверхности конденсата;
• Давление воды в любой точке ее разбора, не может быть ниже предусмотренного производителями сантехоборудования (в отсутствие таких данных — 2 кгс/см2) и выше 4,5 атмосфер. Если малоэтажный дом возводится в районе с многоэтажной застройкой, допустимо повышение давления до 6 кгс/см2;

Полезно: смесители, арматура бачков и бытовая техника (водонагреватели, стиралки, посудомоечные машины) обычно рассчитаны на работу в диапазоне давлений 0,3-6 кгс/см2. Именно 0,3 атмосферы можно считать практическим минимумом давления воды.

• В многоэтажных зданиях допустимо увеличение давления во внутреннем водопроводе свыше 6 атмосфер с обязательной установкой на вводах в квартиры редукторов давления.

Кстати: то же самое относится к малоэтажным зданиям, возведенным на местности с неровным рельефом. В частности, редуктор установлен на вводе воды в доме автора статьи: дом стоит в нижней части длинного застроенного склона, поэтому давление в магистральном водопроводе превышает 7 кгс/см2.

Состав системы центрального водоснабжения

Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций.   Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

   Система водоснабжения бывает трех типов:

• коллекторная;
• последовательная;
• комбинированная (смешанная).

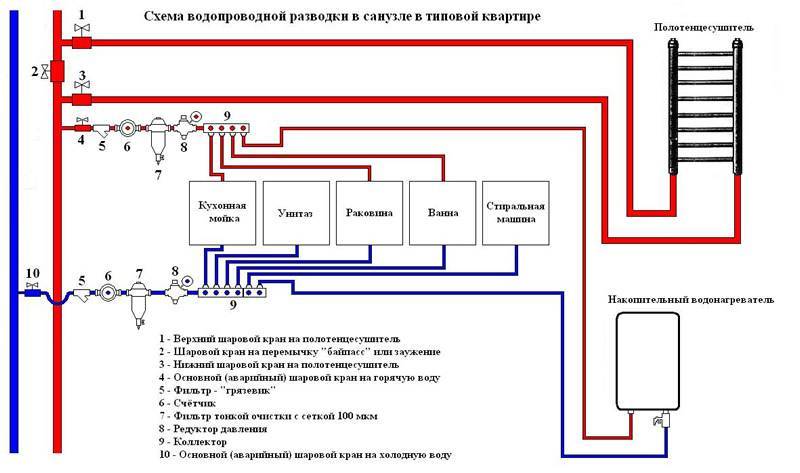

   В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

   По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру – скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

1. В случае протечке трудно искать поврежденные участки.
2. Невозможность подачи воды к отдельному сантехническому прибору.
3. Трудность доступа к трубам в случае поломки.

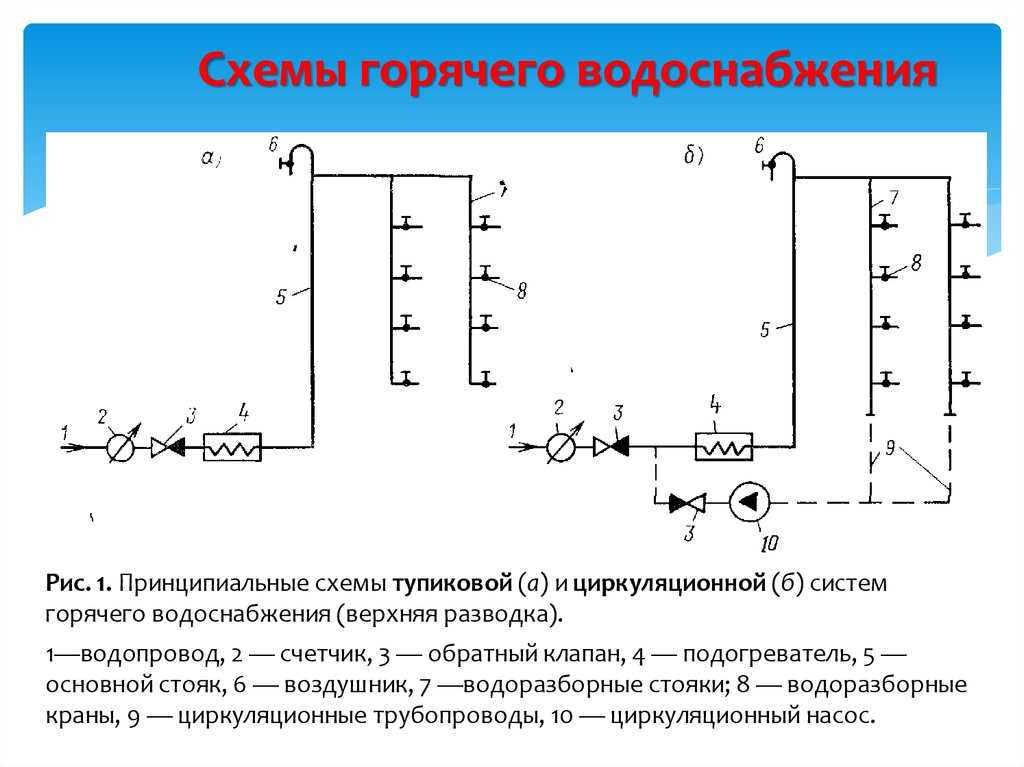

Горячее водоснабжение многоквартирного дома. Схема

   Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок – нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта – квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

Особенности проектирования и эксплуатации систем водоснабжения и канализации высотных жилых зданий

Современные высотные здания — это либо точечная застройка, либо развитый стилобат с несколькими башнями. Высотные здания зонируются по вертикали — делятся на зоны определенной высоты, разделенные техническими этажами. На технических этажах производится разводка магистралей сетей водоснабжения и прокладка сборных сетей канализации. Наличие технических этажей — оптимальный вариант для эксплуатации, но, как правило, инвесторы стараются обходится без них. Высота зоны определяется значением допустимого гидростатического давления в нижних приборах или других элементах систем, а также возможностью размещения оборудования и коммуникаций на технических этажах. Зона инженерного оборудования, как правило, совпадает с границами пожарного отсека по высоте.

Водоснабжение

В зависимости от архитектурно-планировочных решенийприменяются следующие варианты устройства систем водоснабжения:

• устройство ИТП с повысительными насосными станциями и теплообменниками горячего водоснабжения для каждой высотной зоны (пожарного отсека) при одиночном здании;
• устройство ИТП с одной группой теплообменников горячего водоснабжения и повысительными насосными станциями холодного и горячего водоснабжения под каждым или группой корпусов для каждой высотной зоны (пожарного отсека) в случае развитого комплекса со стилобатной частью. Данная схема успешно была реализована на объектах «Алые Паруса», «Воробьевы горы» и «Триумф-Палас». В этих развитых по горизонтали и по высоте комплексах прокладка магистралей от ИТП к зданиям предусматривается в выделенных технических коридорах, совместно с другими трубопроводами (рис. 6.4, 6.5).

В ИТП или под корпусами, как правило, также устанавливаются емкостные электробойлеры, обеспечивающие бесперебойное горячее водоснабжение при плановых отключениях в теплосети. Емкость бойлеров подбирается исходя из обеспечения 1,5-часового максимально часового расхода горячего водоснабжения при 8-часовом периоде нагрева воды (рис. 6.6). Существует два принципиально разных подхода к проектированию систем водоснабжения высотных зданий.

При этом насосные станции располагаются в ИТП и на нижних уровнях исходя из удобства эксплуатации. По результатам состоявшихся в ряд стран поездок, инициированных Правительством Москвы, по обмену опытом высотного строительства выявлено основное конструктивное решение этих систем с расположением промежуточных баков и перекачивающих насосов на техниче ских этажах. Это решение соответствует положениям принятых в этих странах норм об устройстве через каждые 12–15 этажей так называемых зон безопасности, где люди могут переждать пожар в специально отведенных местах. Отсюда и расположение оборудования водоснабжения на этих же этажах. Все баки приняты двухсекционные, для возможности очистки и ремонта без остановки водоснабжения.За рубежом, особенно в Азии, снабжение водой зон здания по вертикали осуществляется путем последовательной подачи воды в баки, устанавливаемые на технических этажах. При этом нижний насос подает воду в бак на среднем техническом этаже, из этого бака другой насос подает воду в бак на следующем этаже и т. д. Из баков вода поступает самотеком вниз, обеспечивая водой нижележащие этажи. Баки, как правило, двухсекционные. Когда нужно провести дезобработку и очистку секции бака, водоснабжение осуществляется из второй секции. Для каждой зоны были организованы закрытые системы, тем более что современное насосное оборудование для водоснабжения (не специальные насосы) позволяет поддерживать давление до 400 м вод. ст.

Основные недостатки применения данной схемы в высотном жилищном строительстве в условиях России состоят в том, что система открытая, затратная по количеству оборудования и занимаемым площадям. Сейчас практически ни в одном высотном здании нет промежуточных технических этажей в чистом виде. Тем не менее принятые изначально решения об установке всего инженерного оборудования внизу зданий оказались правильными с точки зрения эксплуатации и устранения нежелательных шумов и вибраций в помещениях квартир, которые неизбежны в схеме с расположением насосов на технических этажах.

Для сравнения на примере одного и того же здания приведена схема водоснабжения, используемая при проектировании высотных жилых комплексов Москвы. Нетрудно убедиться, что при установке насосов с частотным регулированием данная схема более проста и экономична. Установка насосов в одном помещении с оборудованием систем отопления, вентиляции и горячего водоснабжения намного удобнее при эксплуатации. В элитных и коммерческих высотных зданиях стояки системы водоснабжения прокладываются в нише лестнично-лифтового холла, откуда обеспечивается ввод в квартиру трубопроводов горячей и холодной воды (рис. 6.8). Такое расположение стояков вызвано тем, что в высотных жилых комплексах квартиры относятся, как правило, к элитному классу, поэтому в случае аварии по вине службы эксплуатации сумма возмещения ущерба может достигать 80–120 тыс. долл. США. В случае использования вертикальных систем горячего водоснабжения при аварии в отдельной квартире необходимо отключение всей зоны. В муниципальном жилье для ликвидации аварии можно вскрыть квартиру в присутствии сотрудников милиции, но в жилье, относящемуся к элитному классу, зачастую это невозможно. В практике службы эксплуатации был случай, когда в летнее время хозяева квартиры, в которой произошла авария, были в отпуске, в квартиру не было доступа, что не позволяло устранить последствия аварии. В результате водоснабжение всей зоны было отключено, и два месяца служба эксплуатации разносила по квартирам воду вручную.

Система водоснабжения оснащена счетчиками горячей и холодной воды, которые вместе с фильтрами, регуляторами давления и обратными клапанами установлены в этой же нише на каждом этаже здания. Обеспечение расчетного расхода воды по циркуляционным стоякам обеспечивается при помощи регуляторов. Одна из возможных схем горячего водоснабжения зоны здания представлена на рис. 6.9.

В системе водоснабжения у потребителя должно быть обеспечено избыточное давление не менее 7 м вод. ст., но по техническим условиям оборудования, которое сейчас ставится в большинстве элитных квартир, требуемый (располагаемый) напор на входе в квартиру должен быть не менее 25 м вод. ст. Из этих соображений и исходя из геометрической высоты зон подбираются повысительные насосные установки. Чтобы давление не превышало расчетного, для приборов на каждом этаже на группу квартир предусматривается установка ограничительных регуляторов давления на 40 м вод. ст. Эти же самые регуляторы давления позволяют обеспечить нормальное функционирование термосмесительных установок (смесители с термозадатчиками), которые могут нормально работать при разности давлений между горячей и холодной водой не более 6 м вод. ст. На вводе в квартиру систем холодного и горячего водоснабжения установлены обратные клапаны, поскольку служба эксплуатации столкнулась с проблемой перетока воды из холодной в горячую магистрали. Это связано с установкой в квартирах оборудования, которое при неправильной эксплуатации подмешивает воду по всей зоне. Например, душевые кабины с электронным управлением имеют два режима выключения — «stop» и «off». В этих кабинах стоят два электромагнитных вентиля на смесителе и один вентиль на расходе. Если человек нажимает кнопку «stop», закрываются все три вентиля, если кнопку «off» — закрывается только один разборный смеситель, и вода через душевые кабины подмешивается по всей зоне. Похожие проблемы возникают и при эксплуатации некоторых моделей биде.Ввод в квартиры выполняется в пространстве подшивного потолка трубопроводами из сшитого полиэтилена, не имеющими на всем протяжении до ввода в квартиру никаких фитингов. Учитывая температурный режим трубопроводов, могут быть использованы без ограничений трубы из сшитого полиэтилена PEX-a, РEX-b, РEX-с, а также PE-RT, имеющие соответствующий сертификат для применения в системах водоснабжения.

Квартирные холлы рассматриваемых комплексов по чистоте приравниваются к офисным помещениям, и для их мытья требуется достаточно большой расход воды — 2,8 л/м2. В подобных высотныхзданиях вручную доставлять такое количество воды на все этажи очень сложно. Поэтому в помещениях перед мусоропроводом устанавливаются смесители и трапы, позволяющие набрать воду для мытья пола и слить ее после использования.

Особенности канализационной системы в многоквартирном доме

На фото можно увидеть, как выглядит схема канализации в высотном жилом здании. Чтобы она функционировала бесперебойно, нужна ее периодическая очистка. Даже при правильном расчете уклона трубы нет гарантии, что стоки будут беспрепятственно попадать в стояк. Причина появления засоров кроется в наличии в канализационных стоках загрязнений, препятствующих хорошей проходимости.

Профилактика (чистка) канализационной системы необходима. Проводить ее следует в местах, где сантехнические приборы подсоединены к трубе через отверстия, имеющиеся в них. Также необходим поддерживающий ремонт на продолжительных участках, а на коротких прогонах его не выполняют.
Оптимальный уклон труб не применяют к бытовым приборам, которые оснащены насосами, выводящими отработанную жидкость под давлением. Правила пользования канализацией в многоквартирном доме предполагают наличие гидрозатвора или водяной пробки. Благодаря такому конструкционному решению канализационные газы не могут проникнуть в жилые помещения. Сифон, в котором образуется водяная пробка, изготавливают изогнутой формы. В нем находится вода и стоки, перекрывающие полностью трубу по диаметру.

Ремонт и чистка канализации: нормы и правила

Современная канализация в многоквартирном жилом доме должна быть в первую очередь удобной в эксплуатации и безопасной. Помимо внутренней сети она имеет наружную часть, представляющую собой коллекторы, которые объединяют в единую систему несколько стояков и выводят сточные воды за пределы строения. Кроме этого снаружи находятся колодцы, собирающие нечистоты с нескольких соседних домов.

Для многоквартирного дома наружной канализацией является городская централизованная сеть (подробнее: «Как устроена канализация в городе — центральная канализация на примерах «). Поскольку канализационная система считается неотъемлемым элементом современной комфортной жизни ее необходимо постоянно ремонтировать и поддерживать в рабочем состоянии.
В конце прошлого века при создании канализации в домах использовались чугунные изделия. Их основным достоинством была крепость, но и недостатков хватало. Поскольку они имели значительный вес, их монтаж был сложным. Кроме того шершавая внутренняя поверхность способствует оседанию на ней всевозможных твердых фракций и жиров. Поскольку чугунные трубы склонны к частым засорам, срок их службы меньше, чем у современных сантехнических изделий.

Чистка от засоров бывает:

• химической;
• механической.

В первом случае она выполняется при помощи специальных средств, разлагающих жиры. Состав следует вылить в систему и через определенное время промыть горячей водой. Механическую чистку делают с помощью проволочного стека – его помещают внутрь трубы и тем самым разрушают скопившиеся отложения. Затем систему также промывают горячей водой. Иногда для прочистки от засора достаточно воспользоваться вантузом.

Устройство центральной канализации в квартире

Для понимания того, как устроена центральная канализация в многоэтажном доме, рассмотрим ее основные части. Принципы ее выполнения соблюдаются и для частного строительства. Схема устройства является типовой для подавляющего большинства городских домов.

Устройство городской канализации

Все сантехнические приборы в наших квартирах через систему труб подсоединяются в вертикальную трубу – стояк. Он, как правило, расположен в нише стены туалетной комнаты. Обычно в наших квартирах кухня, ванная и туалет расположены рядом. Это позволяет выполнить единую разводку для всех приборов. При этом разводка канализационных труб будет иметь минимальную протяжённость, что важно для канализационной самотечной системы.

Стоки со всех квартир, находящихся друг над другом имеют подключение в общий стояк. На крыше он заканчивается вытяжной трубой (флюгаркой). Снизу стояк переходит в горизонтальный (с наклоном) общедомовой коллектор. По нему вода из стояка самотеком попадает в сточный колодец. Их люки мы можем увидеть на улицах города. В них канализационная жидкость собирается в системы труб городской канализации. В конечном итоге все городские стоки попадают в колодец общегородских очистных сооружений.

Раньше почти все трубы этой системы были чугунными. Их замена и чистка были трудоемкими работами. Теперь они выполняются из пластмассы и композитных материалов. Они легче, быстрее монтируются, реже засоряются, их замена и подключение (врезка) не вызывает трудностей.

При необходимости засоры системы устраняются механическими (ручными) или химическими методами.

Устройство канализации в квартире

Все трубы, которыми выполнена разводка системы в квартире, имеют диаметры 40-50 мм и 85-100 мм. Последние используются для подключения унитазов и биде. Трубы меньшего диаметра имеют подключение через переходники. Стояк же имеет крестовину для подключения двух труб диаметром 50 мм и одного 100 мм. Это позволяет выполнить три ветки подключения: кухни, ванной и туалета.

В квартирах большой площади возможно подключение к двум стоякам. Так как система самотечная, то трубы должны быть смонтированы с нужным уклоном. Современные нормы строительства (СНиП 2.04.01-85*) устанавливают минимальный уклон, который должен составлять:

• 3% (3 см на погонный метр их длинны) при их диаметре до 50 мм;
• 2% при диаметре труб 85-100 мм.

Нормы устанавливают также и максимальное значение уклона – 15%.

Теперь, зная значения уклона, можно спроектировать расположение сантехнических приборов и высотную отметку их подключения. Для устройств, оснащенных механизмом принудительного слива (стиральные, посудомоечные машины и т.п.), эта отметка не важна.

А вот, скажем, для душевой кабины, врезка в стояк которой расположена на расстоянии 4 м (по линии труб), требует подъема на 3*4=12 см. Его можно достичь использованием поддона. Высота ванной регулируется ее ножками. Раковина, благодаря своей конструкции, позволяет подключиться на любой высоте. При этом стоит учитывать, что некоторые приборы должны быть укомплектованы гидрозатворами (сифонами), что также влияет на высотную отметку при их установке.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Водоснабжение и канализацию многоэтажных (многоквартирных) домов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение многоэтажного дома, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Добавить файлы …





Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:





Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

составляющие элементы и типы схем

Чтобы в доме было комфортно, важно грамотно обустроить систему водоснабжения. Обеспечение круглосуточной подачи воды с хорошим напором сложнее достичь в высотных зданиях, поскольку каждая квартира оснащена автономными сантехприборами.

Содержание

1. Особенности системы водоснабжения многоквартирного дома
2. Составляющие элементы системы центрального водоснабжения
3. Типы схем водоснабжения МКД
4. Нюансы поставки горячей воды жителям многоэтажек

Особенности системы водоснабжения многоквартирного дома

Водообеспечение производится благодаря инженерно-техническим магистралям, регуляторам водяного напора, учетным и фильтрующим устройствам, запорно-регулирующей арматуре.

Система водоснабжения в МКД рассчитана на поквартирную разводку. Чем больше этажей, квартир и санитарного оборудования, тем она сложнее.

Основной особенностью подачи воды в квартиры высоток является то, что жидкость должна пройти несколько предварительных этапов очищения от примесей и обеззараживание, к примеру, путем хлорирования. В частных домах, питающихся от локального источника, подобные манипуляции обычно не проводятся. Используются только местные фильтры.

Проектные работы по созданию водоснабжающей системы в многоэтажке ведутся в соответствии с нормативами СП 30.13330.2012. Основные пункты документа, на которые опираются инженеры:

• соответствие воды по составу и качеству санитарным нормам;
• температурный режим горячей жидкости в точках водоразбора – не менее 60 градусов;
• отсутствие увеличения гидросопротивления арматуры и труб в процессе эксплуатации;
• наличие непрерывной циркуляции воды при значительной дистанции между теплоносителем и потребителем.

Допустимо объединение противопожарного водопровода с хозяйственно-питьевым.

Составляющие элементы системы центрального водоснабжения

В зданиях с множеством квартир обычно используется централизованная система обеспечения водой. Она предполагает подключение к общей магистрали большинства зданий в городе или поселке. Отличается сложностью проектировки, поскольку подразумевает предоставление воды в сотни жилых помещений с различным расположением.

Забор холодной воды ведется поверхностным способом из природных водоемов, находящихся вдали от источников загрязнения либо из артезианских скважин. От колодцев могут запитываться максимум 3-этажные коттеджи.

Централизованная подача включает не только водозабор, но и очистку принятой влаги с дальнейшим направлением потребителям. Система состоит из следующих элементов:

• конструкции водозабора, осуществляющие приемку жидкости;
• насосные станции, направляющие воду на участки очищения;
• очистительное оборудование;
• водопроводы для транспортировки водных потоков потребителям;
• емкости для хранения запасов влаги.

Функциональность водообеспечения во многом зависит от качественной разводки труб и создания необходимого напора в магистрали. Бытовой технике и сантехническому оборудованию для работы нужно давление от трех атмосфер. Этот показатель считается практическим минимумом водяного напора. В высотных строениях допускается увеличение давления во внутренней магистрали более шести атмосфер с непременной установкой редукторов на квартирных вводах.

Типы схем водоснабжения МКД

Системы водообеспечения подразделяют на три разновидности:

• последовательные;
• коллекторные;
• комбинированные.

Традиционной считается последовательная схема холодного или горячего водоснабжения жилого дома. В народе ее назвали тройниковой из-за использования для разводки одноименных фитингов. Основная особенность в параллельном монтаже горячей и холодной линий. Смонтировать подобную систему просто, она экономична по расходникам, но имеет существенные изъяны:

• сложно подобраться к отдельным участкам магистрали;
• невозможно подать воду к каждому сантехприбору;
• трудно обнаружить и ликвидировать протечки, поломки.

Применяют подобную схему только в домах, где квартиры маленькие, с минимумом сантехники, например, в студиях и общежитиях.

В многоэтажных новостройках расширенной планировки, предполагающих большое количество санитарных приборов, обустраивают коллекторную схему разводки. Такой вариант позволит пользоваться несколькими бытовыми приборами одновременно без снижения напора в различных точках подключения.

Принцип водоподачи заключается в том, что производится изолированное подсоединение каждого потребителя с коллекторами горячего и холодного стояков. Трубопровод имеет мало ответвлений, что снижает риск течей и увеличивает пропускную способность. Его легко скрыть за стеновыми панелями.

Коллекторные водопроводы в многоквартирных строениях отличает простота в обслуживании, но обустроить их выходит довольно дорого. Помимо дополнительных расходных материалов, недешево стоит сама установка сантехники. Монтаж здесь гораздо сложнее, чем при последовательной раздаче воды.

Чаще всего в многоэтажных зданиях применяют комбинированные схемы водоснабжения. Они сочетают достоинства первых двух вариантов. Монтаж оборудования обходится дешевле. Трудности здесь могут возникнуть на этапе проектирования – планирование разводки требует инженерного профессионализма.

Нюансы поставки горячей воды жителям многоэтажек

Разводка водопровода в многоэтажке является двухзонной, вода подается от горячего и холодного стояка. Система горячего водоснабжения в многоквартирном доме базируется на использовании закольцованных подводок – верхней и нижней. Они необходимы для сохранения высоких температур в магистрали. Жидкость циркулирует в трубопроводе за счет силы гравитации и термодинамики даже при отсутствии водоразбора. Когда вода в стояке охлаждается, она попадает обратно в бойлер, а затем расходится по трубам. Происходит передача за счет элеваторного узла.

Если в здании много этажей, для улучшения давления в трубах используют насосное оборудование. Оно забирает воду из обратной магистрали. Обратка подается в нагреватель.

Циркуляционный вариант горячего водоснабжения выгоднее, но в некоторых домах еще используют тупиковые системы ГВС, где вода движется от источника нагрева по трубам без обратного нагрева. Обычно это коттеджи в пару этажей или промышленные цеха. Тупиковая разводка проще в монтаже, но не всегда может обеспечить исполнение нормативов по температуре воды и микроклимату в санитарных помещениях.

Магистрали горячего водоснабжения нуждаются в теплоизоляции, за исключением подводок к отдельным сантехприборам. «Холодные» трубы, расположенные в подвальных и влажных помещениях, тоже утепляют для защиты от конденсата.

Подача горячей воды в многоэтажном доме  может осуществляться открытым и закрытым способами. Первый тип тепловых сетей предусматривает смешение жидкости из трубопровода с подогретой в котле. После этого вода отправляется потребителям. Закрытые теплосети предполагают поверхностное нагревание жидкости без соприкосновения теплоносителя и водного потока. Последний вариант выгоднее в плане сохранения высокой температуры воды.

Все возводимые или находящиеся в процессе реновации здания оборудуются водосчетчиками. Они ставятся на вводы холодного и горячего водопровода – в здание и в каждую квартиру. В циркуляционной системе ГВС приборы учета устанавливают на подаче и обратке.

Как работает сантехника в многоквартирном доме?

Существует много общего в том, как работают различные типы сантехнических систем в жилых домах, но есть и ключевые различия в том, как работают системы сантехники в многоквартирных домах и в домах на одну семью. Знание того, как сантехника многоквартирного дома может помочь вам избежать серьезных проблем!

Как работает водопровод в многоквартирном доме?

Trust Eyman отмечает, что различные сходства сантехнических систем включают в себя:

• Двухтрубная система – один комплект использует давление для подачи свежей воды, а другой комплект использует силу тяжести и вентиляционные отверстия для отвода использованной воды
• Сифоны под раковинами, ваннами и туалетами герметизируют дренажную систему, чтобы вода не скапливалась
• Запорные клапаны расположены по всей системе
• Счетчик измеряет потребление воды
• Холодная вода поступает из крана, а горячая вода производится с помощью водонагревателя.

Водопроводные системы различных многоквартирных домов имеют ключевые отличия от водопроводных систем многоквартирных домов. Существуют также различия между многоквартирными водопроводными системами и многоэтажными водопроводными системами!

Водопроводные системы для многоквартирных домов

Подобно тому, как работают водопроводные системы для одноквартирных домов, водопроводные системы для многоквартирных домов также работают от муниципального водопровода и системы труб. Единственная разница в том, что труб намного больше, потому что они должны идти в гораздо больше мест.

• Система трубопроводов горячей и холодной воды подает свежую воду к кранам, расположенным на кухне и в ванной комнате.
• Могут существовать водопроводные соединения для обеспечения водой «посудомоек, измельчителей, льдогенераторов и других приборов».
• Дренажно-сбросная вентиляция (DWV) для отвода сточных вод от каждой квартиры

Многоэтажная водопроводная система

Многоэтажное жилье имеет еще несколько проблем, которые необходимо решить, чтобы обеспечить жильцов адекватным водоснабжением .

Давление

Вода в многоэтажной водопроводной системе должна проходить намного выше по зданию. Есть несколько различных систем, которые можно использовать в квартирах, в том числе:

• Крышные резервуары под действием силы тяжести, которые поднимают воду из наземного резервуара и распределяют ее по этажам, расположенным в верхней половине здания
• Использование бустерных насосов, которые создают дополнительное давление, необходимое для того, чтобы вода достигала квартир верхнего этажа
• Гидропневматические резервуары для хранения, которые подают воду из муниципального водопровода и используют давление воздуха для подачи воды вокруг

Дренаж

Есть являются
различные системы, используемые в квартирах для отвода сточных вод от квартир:

• Ответвления: подает воду из агрегата в горизонтальные линии. Однотрубная система переносит как жидкие, так и твердые отходы, тогда как двухтрубная система имеет по трубе для каждого.
• Вертикальные трубы: проходят вдоль здания снизу вверх и включают в себя трубы для отходов (от душевых и раковин), трубы для грунта (от писсуаров или туалетов) и вентиляционные трубы, обеспечивающие приток воздуха
• Горизонтальные подземные линии: проходят под зданием с использованием самотечка для отвода сточных вод в канализационную систему

Водонагреватели

Чаще всего в каждой квартире есть собственный водонагреватель, который по мере необходимости подает горячую воду в квартиру!

Регулирующие клапаны и счетчики воды

Каждый блок будет иметь свои собственные регулирующие клапаны, чтобы уменьшить вероятность перекрестного загрязнения и отключить воду, не отключая ее для здания. Каждая единица также обычно имеет свой собственный водомер для отслеживания использования воды, а не для измерения всего здания.

Общие проблемы с сантехникой в ​​многоквартирных домах

Лессо обсуждает несколько проблем с сантехникой, которые могут возникнуть в любой водопроводной системе, в том числе:

Засор унитаза

Возникает из-за засора, препятствующего выходу сточных вод из устройства. Это может вызвать настоящий беспорядок, если не позаботиться об этом путем погружения или использования сливного шнека для устранения засорения.

Засоры канализации

Остатки жира и другие материалы могут привести к засорению стоков раковины, и это можно легко устранить с помощью надежного средства для чистки канализации или вантуза (предназначенного для раковин).

Замерзшие трубы

Зимой квартирные трубы часто замерзают, что может привести к растрескиванию или разрыву труб. Мы надеемся, что применение теплой воды или горячего воздуха из фена решит эту проблему. Не применяйте пламя непосредственно к трубе.



Негерметичные приспособления

Различные повреждения устройства обычно являются причиной негерметичных приспособлений. Обнаружение утечки и перекрытие воды для замены изношенной резиновой шайбы или использование резьбовой ленты для затягивания соединений — лучший способ решить эти проблемы самостоятельно.

Слабый напор воды

Часто забитые аэраторы являются причиной низкого напора воды. В этом случае это обычно означает, что пришло время для нового аэратора.

Утечки воды и повреждения

Поскольку утечка воды в квартире может привести к растеканию воды во всех направлениях, это может привести к повреждению водой во всех направлениях. Избегайте перелива воды и разрыва труб, чтобы свести к минимуму случаи повреждения водой.

Как избежать проблем с сантехникой

Сантехника может быть дорогостоящей в небольших жилых помещениях. Таким образом, чтобы избежать дорогостоящего ремонта сантехники в многоквартирных домах / зданиях, регулярное техническое обслуживание является обязательным. Это включает в себя такие вещи, как:

• Регулярная проверка утечек канализации
• Планирование регулярного обслуживания сантехники
• Следите за грязной водой, регулярно проверяя ее качество сложнее в обслуживании и ремонте, чем дома на одну семью. Работа с профессиональной сантехнической компанией, чтобы избежать крупной катастрофы. Если вам нужна сантехническая компания, которая может работать с большими многоквартирными системами,
  контакт
  Lutz Сантехника сегодня для профессионалов
  сантехники многоквартирного дома!

  Трубопровод бытовой холодной воды | Услуги по проектированию сантехники

  Comfortable

  Наши решения HVAC разработаны для обеспечения оптимального комфорта вне зависимости от температуры наружного воздуха.

  Energy-Efficient

  Мы выявляем и устраняем ненужное потребление энергии, предоставляя вам максимальную функциональность при минимальных годовых затратах на электроэнергию.



  Создан на века

  Все наши системы разработаны с учетом долговечности, что позволяет сократить расходы на техническое обслуживание в будущем.

  Сократите затраты на строительство благодаря бесплатному анализу инженерного проекта с точки зрения инженерных решений

  Трубопроводы для бытового холодного водоснабжения

  Здания построены с трубопроводами, которые помогают доставлять холодную воду в соответствующие места в здании, будь то к самому приспособлению или к устройству, которое сделает его горячей водой. В зданиях, как жилых, так и коммерческих, будут водонагреватели, котельные или другой тип системы отопления, чтобы превращать холодную воду в горячую для жителей здания. Трубопровод, который подает воду из основных линий подачи в здание, независимо от того, является ли строение жилым или коммерческим по своему характеру, называется трубопроводом для бытового холодного водоснабжения.

  Существует несколько материалов для водопроводных труб, которые считаются стандартными материалами для промышленного использования. К ним относятся следующие:

  • ХПВХ
  • Медь
  • Трубка PEX (сшитые полимеры)

  Бытовой водопровод ранее также устанавливался с использованием труб из оцинкованной стали, труб из АБС-пластика и труб из черного железа. Эти материалы больше не одобрены Международными строительными нормами (IBC) на дату публикации. Трубы из оцинкованной стали и железа все еще можно найти во многих старых домах, но трубы из ХПВХ, меди и PEX являются отраслевым стандартом.

  Свинцовые трубы широко использовались в бытовых системах водоснабжения до того, как они были запрещены после того, как было обнаружено, что свинец (токсичный яд для людей и животных) попадает в воду. ПВХ в настоящее время не разрешен в системах бытового водоснабжения, но часто используется в канализационных трубах.

  Как и все остальное в строительстве, каждый тип материала трубопровода имеет свои сильные и слабые стороны, характеристики и области применения. Каждый тип используется в разных приложениях и типах зданий из-за его характеристик и т. д.

  Знание специфики каждого типа материала будет иметь большое значение при выборе правильного материала трубопровода для вашего проекта или проекта. Привлечение услуг опытного инженера-механика на ранних этапах проектирования и планирования поможет избежать проблем в дальнейшем в проекте.

  Медь

  Медь является одним из самых дорогих вариантов бытового водоснабжения, доступных в настоящее время на рынке. Это связано со спросом и предложением на материал в дополнение к другим экологическим и экономическим факторам. Согласно отраслевым исследованиям, медь прослужит не менее 50 лет. Строительные нормы и правила различаются в каждой области, и они могут требовать различных типов труб в зависимости от существующих постановлений и требований правил. Медь доступна в трех основных типах; Тип M, тип L и тип K. Три различных обозначения медных труб отличаются прочностью труб.

  • Тип М — тонкостенная труба. Это наиболее распространенный тип медных труб, продаваемых в промышленности, и используется в основном за стенами внутри жилых домов для направления воды от основной линии обслуживания и системы водонагревателя к приборам.
  • Тип L — (жесткая или мягкая) толстостенная труба. Он считается стандартным трубопроводом для водоснабжения как внутри сооружений, так и снаружи сооружений. Везде, где будут открыты медные трубы, следует использовать только тип L, чтобы соответствовать действующим строительным нормам.
  • Тип K — (жесткая или мягкая) наиболее толстостенная труба. Он обычно используется между водопроводом и счетчиком воды, для подземных линий и линий вакуумных насосов для тяжелых условий эксплуатации.

  Медь не взаимодействует и не смешивается с водой, которую она несет. Однако медь ни в коем случае нельзя соединять с черной сталью. Если это соединение неизбежно, рекомендуется установить диэлектрическую муфту или крепеж соответствующего размера. Эта муфта разделяет два металла, чтобы они не соприкасались друг с другом. Когда это происходит, обе трубы гниют из-за так называемого гальванического воздействия. Кроме того, по этой причине водонагреватели обычно должны иметь диэлектрические муфты из-за того, что водонагреватели обычно стальные, а трубопровод медный.

  ХПВХ

  ХПВХ (хлорированный поливинилхлорид) является популярным выбором для бытовых водопроводов из-за его экономии по сравнению с другими металлическими трубами, такими как медь. ХПВХ также легче медной трубы из-за своего состава. Это приводит к более быстрой установке, хотя следует отметить, что во время установки может произойти провисание, поэтому при использовании CPVC в установках следует принимать дополнительные меры.

  ХПВХ обычно укладывается на растворяющий клей. Использование клея на растворителе также сокращает время монтажа по сравнению с использованием меди в установках, поскольку пайка не требуется. Дополнительными преимуществами труб из ХПВХ являются устойчивость к образованию накипи, невосприимчивость к коррозии и отсутствие электролиза (благодаря пластиковому составу ХПВХ).

  PEX

  Труба PEX может быть эффективным ответом на рост цен на установку трубопроводов, поскольку она менее затратна и ее легче установить, чем медь. Типичные установки не требуют колен. Вместо этого трубка PEX просто изогнута по углам с гладким изгибом. PEX также является прощающим продуктом. например, если он должен стать перегнутым, внутреннее нагревание перегиба может в большинстве случаев привести к тому, что он придет в свою первоначальную форму.
