Схема подачи воды в многоэтажном доме: Как устроено водоснабжение в многоэтажке — Добродушный Сантехник — Информационный портал города Мичуринска. Афиша

*¿>.<! Как так происходит, мы рассмотрим в следующий раз, а сейчас для того чтобы всё правильно понять, мы сперва узнаем как устроена система водоснабдения в многоэтажке.

Давайте разбираться.

Содержание

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

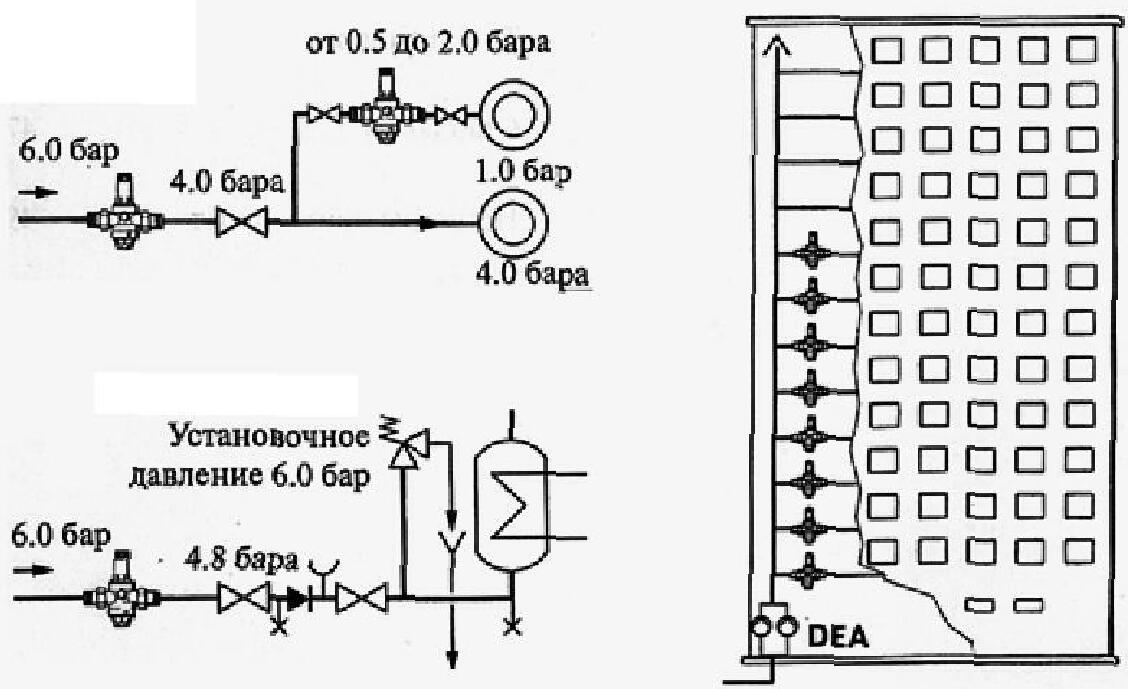

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6 кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней давление поднимают примерно до 6 кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны. При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Горячее водоснабжение или ГВС

В некоторых малоэтажных домах горячая вода подключена по такой же схеме, стоит на подпоре без циркуляции, этим и объясняется то, что при открытии крана с горячей водой, какое-то время идёт холодная, остывшая вода. Если взять тот же дом в 16 этажей то в таком доме система ГВС устроена иначе. Горячая вода как и холодная так же подаётся в дом по большой трубе, и после счётчика идёт в домовую магистраль

которая поднимает воду, на чердак где она распределяется по стоякам и опускается в самый низ в обратную магистраль. Кстати, счётчики ГВС считают не только объём утерянной (потреблённой) воды в доме. Эти счётчикитак же считают потери температуры (гигоколории)

Температура теряется при проходе воды через квартирные полотенцесушители, которые и играют роль стояков.

При такой схеме, горячая вода всегда циркулирует. Стоит вам открыть кран, горячая вода уже здесь. Давление в такой системе примерно 6-7 кг. на подаче и чуть ниже на обратке для обеспечения циркуляции.

За счтёт циркуляции мы получаем давление в стояке, в квартире 5-6 кг. и тут же видим разницу в давлении между холодной и горячей водой, от 2 кг. Именно в этом и кроется суть передавливания горячей воды в холодную при неисправности сантехприборов. Если вы обратили внимание, что на горячей воде у вас давление всё же больше чем на холодной, то на вводе холодной обязательно установите обратный клапан, а на вводе горячей можно включить в систему регулирующую арматуру, которая поможет выровнять давление примерно в одну цифру с холодной. Пример установки регулятора давления можно посмотреть тут

Системы водоснабжения многоквартирного дома: типы сетей и схемы. Горячее и холодное водоснабжение

Схемы водоснабжения многоквартирного дома

Для того чтобы любое жилое строение нормально функционировало, обязательно нужен монтаж системы водоснабжения. Ее грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно рассмотрена схема горячего водоснабжения, типы подключения и ее особенности в многоквартирном доме.

Схема водоснабжения и водоотведения — Фото 01

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах – это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

Чаще всего жители многоэтажек пользуются водой центрального водоснабжения. С помощью водопровода она подается в отдельные сантехнические приборы под определенным давлением. Зачастую вода проходит очистку с помощью хлорирования.

Состав системы центрального водоснабжения

Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций. Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.

Принципиальная схема централизованной системы водоснабжения — Фото 02

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

коллекторная;
последовательная;
комбинированная (смешанная).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Схема коллекторной разводки труб — Фото 03

Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру – скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки труб водоснабжения в квартире — Фото 04

Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

В случае протечке трудно искать поврежденные участки.
Невозможность подачи воды к отдельному сантехническому прибору.
Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок – нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Устройство горячего водоснабжения дома — Фото 05

Тупиковые магистрали также не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых зданиях с малой этажностью. Если отбор воды планируется непостоянно, то применяют циркуляционный трубопровод. Инженеры советуют использовать горячее водоснабжение в многоквартирных домах (схема была рассмотрена выше) с этажностью не более 4.Трубопровод с тупиковым стоякомтакже встречается в общежитиях, санаториях и гостиницах. Трубы тупиковой сети обладают меньшей металлоемкостью, поэтому остывают быстрее.

Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта – квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

Для построек с большой протяженностью магистральных труб используют схемы с циркуляционным и закольцованным по дающим трубопроводами. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Однотрубная схема ГВС — Фото 06

Двухтрубная схема ГВС — Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС. Принцип работы заключается в том, что насос забирает воду из обратной магистрали и подает ее в нагреватель.Такой трубопровод обладает большей металлоемкостью и считается наиболее надежным для потребителей.

Подача горячей воды в многоэтажном доме: сверху или снизу, какими способами подается

Как подается?

Системы подачи горячей воды подразделяются на два вида: открытые и закрытые. При открытой используется теплоноситель, поступающий из централизованной тепломагистрали в дом, далее вода распределяется по внутридомовым сетям.

Эта схема была разработана и реализована при массовой застройке еще в советский период, доказала свою эффективность, надежность. Большая часть многоэтажного жилого фонда снабжается теплоносителем по этой схеме.

При закрытой используется холодная вода магистрального водопровода. Вода поступает в автономный тепловой узел, где нагревается до нужной температуры, и закачивается в водоразборную сеть.

Основные элементы теплового узла:

газовые или электрические котлы для индивидуального отопления;
проточные водонагреватели;
теплообменники, использующие горячую воду центральных магистральных сетей.

Преимущества:

Горячая вода по качеству соответствует требованиям нормативной документации на питьевую воду.
Снижается расход централизованного теплоносителя.

Закрытые системы применяются в современном домостроении. Наибольшая эффективность этих систем проявляется при использовании крышных котельных. В этом случае не требуется подключение к теплотрассам.

Сверху или снизу организовано водоснабжение?

Магистральный водовод входит в контур жилого дома и заканчивается задвижкой. Внутридомовые сети обеспечивают горячей водой всех потребителей.

Через набор вертикальных трубопроводов (стояков) теплоноситель распределяется по этажам. Применяются два типа разводки: однотрубная и двухтрубная.

Выбор схемы зависит от планировочных решений жилого дома:

Вариант подачи воды «снизу» применяется при малоэтажной застройке. В высотных домах с этажностью выше девяти подача теплоносителя осуществляется «сверху». В этом случае обеспечивается достаточное давление горячей воды на верхних этажах.
В домах с этажностью выше восемнадцати применяется розлив «снизу», но система отопления делится на две автономные зоны. В верхней зоне за счет избыточного давления обеспечивается подача теплоносителя на последние этажи.
В старом жилом фонде сохранились дома, в которых нет циркуляционных стояков — «тупиковые системы». За экономию труб расплачиваются неудобствами: при слабом водоразборе вода остывает, приходиться сливать часть воды.

Элементы в системе ГВС

При кажущейся простоте внутридомовые сети — достаточно сложное инженерное сооружение. Диаметры труб внутренней разводки, количество и мощность подкачивающих насосов рассчитываются таким образом, чтобы давление воды было одинаковым на всех этажах.

Универсальная схема открытой системы водоснабжения выглядит следующим образом:

Вода из тепломагистрали проходит через водомерный узел, элеватор и поступает в нагревательные приборы. Дополнительные врезки перед элеваторным узлом обеспечивают подачу горячей воды для гигиенических и бытовых нужд.

К элементам системы также относятся:

дополнительные насосы;
задвижки,
вентили;
клапаны;
трубопроводы.

Наиболее сложным является элеваторный узел.

Функции узла:

регулировка параметров отопительной системы;
при сильных морозах, когда температура магистрального теплоносителя превышает 100⁰ С, обеспечивает возможность переключения подпитки горячей водой между подачей и обраткой;
экономит магистральный теплоноситель, поэтому водомер устанавливается на обратном трубопроводе.

Разводка ГВС в квартире

Внутриквартирная разводка служит для доставки горячей воды ко всем точкам разбора. В квартирах, как правило, делается один или два ввода горячей воды от общих стояков.

Вентили на этих вводах служат границей раздела зон ответственности, после вентилей за эксплуатацию водопровода отвечает владелец квартиры.

Количество точек разбора индивидуально, не редкость два туалета, биде, душевые кабины, стиральные и посудомоечные машины. При проектировании внутренней разводки необходимо учитывать не только количество точек разбора, но и индивидуальные особенности бытовой техники.

На практике применяются два способа разводки:

Последовательная или тройниковая схема: по периметру квартиры прокладывается основной трубопровод, к нему последовательно подключаются все потребители воды. Диаметр основной трубы должен превышать диаметры вспомогательных патрубков.
Для подсоединения сантехники и бытовых приборов применяются тройники. Такой монтаж целесообразен в малогабаритных квартирах. При большом количестве потребителей водовод становиться слишком длинным и напора воды может не хватать.
Коллекторная схема. Для квартир большей площади применима коллекторная схема. Главное отличие этого варианта — наличие коллекторной трубы, в нее поступает вода из общего стояка.
К коллектору подсоединяются сантехника и бытовые приборы. Объем коллектора должен обеспечивать одновременную работу всех потребителей.

Преимущества коллекторной схемы:

обеспечивается одинаковое входное давление воды для всех потребителей;
возможность демонтажа отдельного потребителя без отключения всего водопровода.

Недостатки:

дороговизна монтажа;
размещение коллектора требует отдельного места.

При любой схеме квартирной разводки диаметры трубопроводов не должны превышать диаметр общего стояка, в противном случае нарушится водоснабжение других квартир.

Поломки и неисправности

К характерным неисправностям ГВС относятся:

выход из строя оборудования;
шумы в работе системы;
температура отопительных приборов ниже нормы;
слабый напор горячей воды;
температурный разброс теплоносителя по этажам дома;
утечки в соединениях;
коррозия трубопроводов и запорной арматуры.

Шумы, как правило, вызваны вибрацией неправильно установленных насосов, износом подшипников электродвигателей, ослаблением креплений трубопроводов, выходом из строя регулирующих вентилей.

К понижению температуры отопительных приборов приводят воздушные пробки в самих приборах, разрегулирование элеваторного узла, засоры и нарушение теплоизоляции в отопительных стояках.

Слабый напор воды при отсутствии засоров чаще всего вызывается неисправностями подкачивающих насосов. Своевременное техническое обслуживание повышает надежность системы теплоснабжения.

Температурные требования

Параметры горячей воды в жилом доме регламентируются требованиями ГОСТ 2874-82 и нормами санитарной гигиены.

Эти требования обеспечиваются ресурсными организациями. Температура воды должна быть в пределах 60-75⁰ С.

Попытка использовать в водопроводной сети воду из отопления карается законом.

Заключение

Системы горячего водоснабжения в многоквартирных домах постоянно совершенствуются.

На смену громоздким чугунным трубопроводам приходят современные облегченные конструкции, высокопроизводительное оборудование, измерительная техника, но принципиальные схемы обеспечения горячей водой и теплом жилых домов пока неизменны.

составляющие элементы и типы схем

На чтение 5 мин Просмотров 235 Опубликовано 25.01.2019 Обновлено 24.01.2019

Чтобы в доме было комфортно, важно грамотно обустроить систему водоснабжения. Обеспечение круглосуточной подачи воды с хорошим напором сложнее достичь в высотных зданиях, поскольку каждая квартира оснащена автономными сантехприборами.

Особенности системы водоснабжения многоквартирного дома

Водообеспечение производится благодаря инженерно-техническим магистралям, регуляторам водяного напора, учетным и фильтрующим устройствам, запорно-регулирующей арматуре.

Система водоснабжения в МКД рассчитана на поквартирную разводку. Чем больше этажей, квартир и санитарного оборудования, тем она сложнее.

Основной особенностью подачи воды в квартиры высоток является то, что жидкость должна пройти несколько предварительных этапов очищения от примесей и обеззараживание, к примеру, путем хлорирования. В частных домах, питающихся от локального источника, подобные манипуляции обычно не проводятся. Используются только местные фильтры.

Проектные работы по созданию водоснабжающей системы в многоэтажке ведутся в соответствии с нормативами СП 30.13330.2012. Основные пункты документа, на которые опираются инженеры:

соответствие воды по составу и качеству санитарным нормам;
температурный режим горячей жидкости в точках водоразбора – не менее 60 градусов;
отсутствие увеличения гидросопротивления арматуры и труб в процессе эксплуатации;
наличие непрерывной циркуляции воды при значительной дистанции между теплоносителем и потребителем.

Допустимо объединение противопожарного водопровода с хозяйственно-питьевым.

Составляющие элементы системы центрального водоснабжения

В зданиях с множеством квартир обычно используется централизованная система обеспечения водой. Она предполагает подключение к общей магистрали большинства зданий в городе или поселке. Отличается сложностью проектировки, поскольку подразумевает предоставление воды в сотни жилых помещений с различным расположением.

Забор холодной воды ведется поверхностным способом из природных водоемов, находящихся вдали от источников загрязнения либо из артезианских скважин. От колодцев могут запитываться максимум 3-этажные коттеджи.

Централизованная подача включает не только водозабор, но и очистку принятой влаги с дальнейшим направлением потребителям. Система состоит из следующих элементов:

конструкции водозабора, осуществляющие приемку жидкости;
насосные станции, направляющие воду на участки очищения;
очистительное оборудование;
водопроводы для транспортировки водных потоков потребителям;
емкости для хранения запасов влаги.

Функциональность водообеспечения во многом зависит от качественной разводки труб и создания необходимого напора в магистрали. Бытовой технике и сантехническому оборудованию для работы нужно давление от трех атмосфер. Этот показатель считается практическим минимумом водяного напора. В высотных строениях допускается увеличение давления во внутренней магистрали более шести атмосфер с непременной установкой редукторов на квартирных вводах.

Типы схем водоснабжения МКД

Системы водообеспечения подразделяют на три разновидности:

последовательные;
коллекторные;
комбинированные.

Традиционной считается последовательная схема холодного или горячего водоснабжения жилого дома. В народе ее назвали тройниковой из-за использования для разводки одноименных фитингов. Основная особенность в параллельном монтаже горячей и холодной линий. Смонтировать подобную систему просто, она экономична по расходникам, но имеет существенные изъяны:

сложно подобраться к отдельным участкам магистрали;
невозможно подать воду к каждому сантехприбору;
трудно обнаружить и ликвидировать протечки, поломки.

Применяют подобную схему только в домах, где квартиры маленькие, с минимумом сантехники, например, в студиях и общежитиях.

В многоэтажных новостройках расширенной планировки, предполагающих большое количество санитарных приборов, обустраивают коллекторную схему разводки. Такой вариант позволит пользоваться несколькими бытовыми приборами одновременно без снижения напора в различных точках подключения.

Принцип водоподачи заключается в том, что производится изолированное подсоединение каждого потребителя с коллекторами горячего и холодного стояков. Трубопровод имеет мало ответвлений, что снижает риск течей и увеличивает пропускную способность. Его легко скрыть за стеновыми панелями.

Коллекторные водопроводы в многоквартирных строениях отличает простота в обслуживании, но обустроить их выходит довольно дорого. Помимо дополнительных расходных материалов, недешево стоит сама установка сантехники. Монтаж здесь гораздо сложнее, чем при последовательной раздаче воды.

Чаще всего в многоэтажных зданиях применяют комбинированные схемы водоснабжения. Они сочетают достоинства первых двух вариантов. Монтаж оборудования обходится дешевле. Трудности здесь могут возникнуть на этапе проектирования – планирование разводки требует инженерного профессионализма.

Нюансы поставки горячей воды жителям многоэтажек

Разводка водопровода в многоэтажке является двухзонной, вода подается от горячего и холодного стояка. Система горячего водоснабжения в многоквартирном доме базируется на использовании закольцованных подводок – верхней и нижней. Они необходимы для сохранения высоких температур в магистрали. Жидкость циркулирует в трубопроводе за счет силы гравитации и термодинамики даже при отсутствии водоразбора. Когда вода в стояке охлаждается, она попадает обратно в бойлер, а затем расходится по трубам. Происходит передача за счет элеваторного узла.

Если в здании много этажей, для улучшения давления в трубах используют насосное оборудование. Оно забирает воду из обратной магистрали. Обратка подается в нагреватель.

Циркуляционный вариант горячего водоснабжения выгоднее, но в некоторых домах еще используют тупиковые системы ГВС, где вода движется от источника нагрева по трубам без обратного нагрева. Обычно это коттеджи в пару этажей или промышленные цеха. Тупиковая разводка проще в монтаже, но не всегда может обеспечить исполнение нормативов по температуре воды и микроклимату в санитарных помещениях.

Магистрали горячего водоснабжения нуждаются в теплоизоляции, за исключением подводок к отдельным сантехприборам. «Холодные» трубы, расположенные в подвальных и влажных помещениях, тоже утепляют для защиты от конденсата.

Подача горячей воды в многоэтажном доме может осуществляться открытым и закрытым способами. Первый тип тепловых сетей предусматривает смешение жидкости из трубопровода с подогретой в котле. После этого вода отправляется потребителям. Закрытые теплосети предполагают поверхностное нагревание жидкости без соприкосновения теплоносителя и водного потока. Последний вариант выгоднее в плане сохранения высокой температуры воды.

Все возводимые или находящиеся в процессе реновации здания оборудуются водосчетчиками. Они ставятся на вводы холодного и горячего водопровода – в здание и в каждую квартиру. В циркуляционной системе ГВС приборы учета устанавливают на подаче и обратке.

Схема снабжения горячей водой многоквартирных домов. Водоснабжение и канализация многоэтажного (многоквартирного) дома. Что такое система горячего водоснабжения

Схема водоснабжения и водоотведения — Фото 01

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой строение с большой этажностью очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехническими приборами. Иными словами схемы водоснабжения в многоквартирных домах — это некий комплекс с отдельными разводками труб, регуляторов давления, фильтрами и учетным оборудованием.

Состав системы центрального водоснабжения

Принципиальная схема централизованной системы водоснабжения — Фото 02

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

коллекторная;
последовательная;
комбинированная (смешанная).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

Схема коллекторной разводки труб — Фото 03

По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру — скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки труб водоснабжения в квартире — Фото 04

Последовательная схема горячего водоснабжения многоэтажного дома — это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В случае протечке трудно искать поврежденные участки.
Невозможность подачи воды к отдельному сантехническому прибору.
Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

Разводки труб делятся на два типа: к стояку горячего и холодного водоснабжения. Кратко их называют ХВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сетей ГВС состоит из двух типов проводок — нижней и верхней. Чтобы сохранить высокую температуру в трубопроводе часто используют закольцованные проводки. Гравитационный напор заставляетводу циркулировать в кольце, несмотря на отсутствие водоразбора. В стояке она охлаждается и попадает в нагреватель. Вода с большей температурой подается в трубы. Так и происходит непрерывная циркуляция теплоносителя.

Устройство горячего водоснабжения дома — Фото 05

Сети ГВС в своем составе имеют горизонтальный магистральный трубопровод и распределительные стояки. Последние обеспечивают разводки труб по отдельным объекта — квартирам. ГВС монтируют в максимальной близости к сантехническому оборудованию.

Однотрубная схема ГВС — Фото 06

Двухтрубная схема ГВС — Фото 07

Чтобы обеспечить многоэтажный дом горячей водой, потребуется создавать в системе повышенное давление и заданную температуру воды, а также создать целую систему трубопроводов и оборудования. Горячее водоснабжение многоквартирного дома может подключаться по разным схемам: верхней разводкой и нижней схемой разводки.

Схема горячего водоснабжения многоквартирного дома

Горячая вода приходит из котельной с помощью насосов по теплотрассе, которые бывают подземными или наземными. Их утепляют для снижения потерь тепла. Трубопровод заводится в подвал дома, где разветвляется по потребителям. Кроме этого создается обратная трасса, по которой неиспользованная вода подается снова в подвал и уходит в котельную. Происходит циркуляция воды.

Температура воды

Существуют определенные нормативы на температуру подаваемой воды, которая должна находиться в пределах 65-75 градусов. Такая температура задается по следующим причинам:

чем больше температура, тем быстрее гибнут бактерии;
верхний предел ограничен из-за возможности получения ожогов.

Существуют тупиковые схемы горячей воды. Вода при этом не циркулирует, и если ей не пользоваться, то она остынет.

Разводка труб в квартире

Трубопроводы укладываются рядом с холодной водой. Вверху прокладываются трубы горячей воды, а снизу – холодной. Укладка труб бывает скрытой в стене, либо открытой, уложенной по полу или стене.

Практически каждый россиянин рано или поздно сталкивается с нарушением своих прав
в сфере жилищно-коммунального хозяйства.

Одним из таких нарушений является не соответствующий регламентируемым нормам
уровень давления воды в системах центрального водоснабжения.

Дорогие читатели!
Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефонам бесплатной консультации
:

Для чего нужно знать?

Знание точных данных давления поставляемой воды в квартиру необходимо для:

предотвращения выхода из строя
вентилей и муфт водопроводного оборудования, поломки бытовых приборов при повышенном давлении воды;
нахождения причины отказа в работе
бытовых и сантехнических приборов при пониженном напоре воды;
подключения
новых бытовых и сантехнических приборов, имеющих повышенное водопотребление.

О требованиях к качеству питьевой воды по СанПину вы можете узнать из нашей .

Чем регламентируются?

Основой для регламентации нормы подачи воды, подаваемой в жилые помещения, выступает СНиП 2.04.2-84, согласно которому проектируются центральные системы водоснабжения.

Согласно этому СНиПу, минимальным входным показателем давления воды на первом этаже является 1 бар (1 атмосферная единица), позволяющий создать столб воды в 10 метров.

В многоквартирном доме

В многоквартирном доме за каждый дополнительный этаж
входное давление воды должно быть увеличено на 4 метра, или на 0.4 бар.

Для примера, в 5-этажном доме формула расчета
давления подаваемой воды выглядит так:

10+(4*5)=30 метров, или 3 атмосферы,

где 10 (м) — минимальный напор воды, подаваемый на 1 этаж, 4 (м) — условно принятая высота этажа, 5 — количество этажей.

Это минимальное значение напора подаваемой воды на первый этаж 5-этажного дома, утвержденное строительными нормами.

В частном доме

Давление воды в частном жилом доме рассчитывается исходя из его этажности. Так как высота частных домов редко превышает 10 метров, то для большинства объектов частной застройки установленными минимальными нормами принято считать 1 атмосферную единицу
.

При превышении 10-метровой отметки минимальное значение
устанавливается на уровне в 2 атмосферы.

Точные цифры по нормативам СНиПа

Какое давление воды в квартире должно быть? Точными нормами
, устанавливаемыми СНиП 2.04.02-84 и СНиП 2.04.02-85 для потребителей, являются:

Это крайние значения, выход за пределы которого является основанием для обращения с жалобой в управляющую компанию
и перерасчета средств.

Что делать при недостаточном напоре воды в квартире? Узнайте об этом из видео:

В настоящее время горячее водоснабжение является неотъемлемой частью жизни большинства людей на планете. Без него не обходятся ни в одной квартире и жилом доме. Обустройство ГВС представляет собой непростой процесс, более того существует несколько видов подключения систем. В данной статье мы рассмотрим все системы горячего водоснабжения, расчёт и типы водонагревателей.

Вне зависимости от вида ГВС осуществляется подключение совокупности оборудования, которые предназначены для нагрева воды и распределения её по различным водозаборным точкам. В данном оборудовании нагревается вода до необходимой температуры, после чего с помощью насоса происходит подача в дом и по трубопроводу. Различают открытую и закрытую систему горячего водоснабжения.

Открытая система

Открытая система ГВС отличается наличием теплоносителя, циркулирующего в системе. Горячая вода поступает непосредственно из централизованной отопительной системы. Качество воды из крана и отопительного оборудования ни чем не отличается. В результате получается, что люди используют теплоноситель.

Открытая система названа так, ввиду того что подача горячей воды осуществляется из открытых кранов отопительной системы. Схема ГВС многоэтажного дома предусматривает применение открытого типа. Для частных домов этот тип является слишком затратным.

Следует знать, что экономия средств открытой системы происходит, за счёт не надобности водонагревательных устройств для нагрева жидкости.

Особенности открытой ГВС

При монтаже открытой ГВС необходимо учитывать принцип действия. Открытая ГВС бывает двух видов в зависимости от типа циркуляции и транспортирования теплоносителя к радиаторам. Различают открытые системы с естественной циркуляцией и с использования в данных целях насосного оборудования.

Естественная циркуляция осуществляется таким образом: открытая система исключает наличие избыточного давления, поэтому в самой высокой точке оно соответствует атмосферному, а в самой низкой показатель немного выше за счёт гидростатического действия столба жидкости. Благодаря небольшому напору происходит естественная циркуляция теплоносителя.

Принцип естественной циркуляции достаточно прост, благодаря разной температуре теплоносителя и соответственно разной плотности и массе, остывшая вода с низкой температурой и большей массой вытесняет горячую воду с меньшей массой. Так по-простому объясняется существование самотёчной системы, которую также называют гравитационной. Основной плюс такой системы абсолютная энергонезависимость, если параллельно работающие котлы для отопления не задействуют электричество.

Важно знать! Самотёчные трубопроводы делают с большим уклоном и диаметром.

Если естественная циркуляция невозможна, применяется насосное оборудование, которое повышает скорость протекания теплоносителя по трубопроводу и уменьшает время прогрева помещения. Циркуляционный насос производит движение теплоносителя со скоростью 0,3 — 0, 7 м/с.

Преимущества и недостатки открытой системы

Открытая ГВС всё ещё актуальна, благодаря в первую очередь энергонезависимости и других преимуществ:

Простота заполнения открытой ГВС и спуска воздуха. Нет необходимости в контроле высокого давления и спускать дополнительно воздух, так как спуск осуществляется автоматически при наполнении через открытый расширительный бак.
Простота осуществления подпитки. Поскольку не нужно следить за максимальным давлением. Также есть возможность доливать воду в бак даже ведром.
Система вне зависимости от протечек исправно функционирует, так как рабочее давление не большое и наличие таких неполадок на него не влияет.

Среди недостатков отмечают необходимость контролировать уровень воды в резервуаре и постоянное пополнение его.

Закрытая система ГВС

Закрытая система основана на таком принципе: осуществляется забор холодной питьевой воды из центрального водопровода и нагрев её в дополнительном теплообменнике. После нагрева производится подача её по водозаборным точкам.

Закрытая система подразумевает отдельную работу теплоносителя и горячей воды, также она отличается наличием обратного и подающего трубопровода, которые используются для кольцевой циркуляции воды.
Такая система обеспечит нормальный напор даже при одновременном использовании душа и раковины. Среди плюсов системы также отмечают простоту регулирования температуры горячей жидкости.

ГВС может быть циркуляционным и тупиковым. Тупиковая система состоит только из подающих вод труб, способ присоединения которых такой же как и в первом случае.

Преимуществом закрытой ГВС является снижение затрат за счёт обеспечения стабильной температуры. Есть возможность монтажа полотенцесушителя. В закрытой ГВС необходимы водонагреватели, виды которых мы рассмотрим далее.

Виды водоподогревателей

Все водоподогреватели классифицируют так:

Проточные устройства. Такие нагреватели греют воду в постоянном режиме, не оставляя запаса. Поскольку вода отличается большой теплоёмкостью, для постоянного нагрева её требуется увеличенный расход энергии. Помимо этого фактора, проточный нагреватель должен моментально приводиться в рабочее состояние: при включении подавать горячую воду, при выключении — прекращать нагрев. К традиционным проточным нагревателям относят газовую колонку.
Накопительные устройства. Отличаются медленным нагревом определённого объёма воды, при котором зачастую потребляется 1 КВт/час. Горячая жидкость используется по необходимости. Накопительные нагреватели срабатывают моментально после открытия крана, однако мощность намного меньше. Среди недостатков таких устройств также отмечают большие размеры, чем больше объём, тем габаритнее устройство.

Расчёт и рециркуляция ГВС

Расчёт систем горячего водоснабжения зависит от таких факторов: число потребителей, примерная частота пользования душем, число санузлов с ГВС, некоторые технические характеристики сантехнического оборудования, необходимая температура воды. Посчитав все эти показатели можно определить требуемый суточный объём горячей воды.

Рециркуляция воды в системе горячего водоснабжения обеспечивает обратную подачу жидкости с дальней точки водозабора. Она необходима при расстоянии от нагревателя до дальней водозаборной точки более 3 метров. Рециркуляция используется при помощи бойлера, а в случае при невозможности его применения, пускается напрямую через котёл.

Система горячего водоснабжения может двух видов, которые используются в зависимости от заданных параметров.
В открытой системе применяется отопительный котёл, а в закрытой — водоподогреватель. В некоторых случаях необходимо дополнительно организовывать рециркуляцию воды. Предварительно перед монтажом и закупкой оборудования важно осуществить расчёт горячего водоснабжения.

Водоснабжение и канализация многоэтажного (многоквартирного) дома

Водоснабжение и канализацию многоэтажных (многоквартирных) домов по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на водоснабжение многоэтажного дома, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Нормативные требования

Проектирование и расчет системы водоснабжения многоквартирного дома выполняется в соответствии с требованиями СП 30.13330.2012. Этот же документ регламентирует сооружение внутренней канализации зданий. Для удобства читателя мы выделим наиболее важные пункты свода правил.

Качество воды

Состав и качество питьевой воды (или воды в хозяйственно-питьевом водопроводе) должно соответствовать гигиеническим требованиям СанПиН 2.1.4.1074 и 2.1.4.2496;

Горячая вода в точках ее разбора должна иметь температуру от 60 до 75 градусов при любой схеме ее приготовления.

Устройство водопровода

Для системы ГВС предпочтительно приготовление воды в теплообменниках закрытой системы теплоснабжения или локальных водонагревателях (бойлерах, газовых колонках, солнечных коллекторах и т.д.). Подача воды непосредственно из теплосети допустима, но нежелательна;

Справка: не менее 80% эксплуатирующегося жилого фонда в нашей стране — здания советской постройки. Абсолютное большинство этих зданий проектировалось и строилось с открытой схемой теплоснабжения (то есть с отбором воды из теплотрассы). Именно поэтому в дальнейшем мы заострим свое внимание именно на этой схеме.

Допускается объединение противопожарного водопровода с хозяйственно-питьевым;
В зависимости от местных условий водоснабжения внутренний водопровод может использовать аккумулирующие и регулирующие емкости;

При большом расстоянии между тепловым пунктом и дальними точками водоразбора в здании в системе ГВС следует предусмотреть непрерывную циркуляцию воды. Она необходима для поддержания нормативных значений температуры на водоразборной арматуре;
Полотенцесушители в ванных и душевых подключаются к подающим трубам системы ГВС (в домах с тупиковым горячим водоснабжением — к подводкам, с циркуляционным — к стоякам). Подключение к циркуляционным (обратным) стоякам ГВС допускается при условии монтажа перед прибором байпаса и запорной арматуры;

Кстати: СП допускает установку электрических полотенцесушителей вместо водяных. Они представляют собой прекрасную альтернативу водяным сушилкам в тупиковой системе, нагревающимся в общей сложности на 2-3 часа в день. Электрический полотенцесушитель среднего размера потребляет всего 40-80 ватт.

В циркуляционной системе ГВС стояки объединяются в группы от 2 до 7 единиц с прокладкой перемычек под потолком квартир верхнего этажа или по чердаку;

Примечание автора: установка перемычек на холодном чердаке, даже с учетом их теплоизоляции — исключительно скверная идея. При остановке циркуляции и уличной температуре -30 и ниже, вода в перемычках замерзает в течение часа.

К циркуляционным (обратным) стоякам ГВС нельзя подключать водоразборную арматуру;
Трубопроводы ГВС нуждаются в теплоизоляции. Исключение — подводки к отдельным приборам;

Трубопроводы ХВС, проложенные в шахтах или влажных помещениях, тоже изолируются, но уже для защиты от образования на их поверхности конденсата;
Давление воды в любой точке ее разбора, не может быть ниже предусмотренного производителями сантехоборудования (в отсутствие таких данных — 2 кгс/см2) и выше 4,5 атмосфер. Если малоэтажный дом возводится в районе с многоэтажной застройкой, допустимо повышение давления до 6 кгс/см2;

Полезно: смесители, арматура бачков и бытовая техника (водонагреватели, стиралки, посудомоечные машины) обычно рассчитаны на работу в диапазоне давлений 0,3-6 кгс/см2. Именно 0,3 атмосферы можно считать практическим минимумом давления воды.

В многоэтажных зданиях допустимо увеличение давления во внутреннем водопроводе свыше 6 атмосфер с обязательной установкой на вводах в квартиры редукторов давления.

Кстати: то же самое относится к малоэтажным зданиям, возведенным на местности с неровным рельефом. В частности, редуктор установлен на вводе воды в доме автора статьи: дом стоит в нижней части длинного застроенного склона, поэтому давление в магистральном водопроводе превышает 7 кгс/см2.

Состав системы центрального водоснабжения

Последний вид материала практически не используется в современных постройках.

Типы схем водоснабжения

Система водоснабжения бывает трех типов:

коллекторная;
последовательная;
комбинированная (смешанная).

Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

В случае протечке трудно искать поврежденные участки.
Невозможность подачи воды к отдельному сантехническому прибору.
Трудность доступа к трубам в случае поломки.

Горячее водоснабжение многоквартирного дома. Схема

Особенности проектирования и эксплуатации систем водоснабжения и канализации высотных жилых зданий

Современные высотные здания — это либо точечная застройка, либо развитый стилобат с несколькими башнями. Высотные здания зонируются по вертикали — делятся на зоны определенной высоты, разделенные техническими этажами. На технических этажах производится разводка магистралей сетей водоснабжения и прокладка сборных сетей канализации. Наличие технических этажей — оптимальный вариант для эксплуатации, но, как правило, инвесторы стараются обходится без них. Высота зоны определяется значением допустимого гидростатического давления в нижних приборах или других элементах систем, а также возможностью размещения оборудования и коммуникаций на технических этажах. Зона инженерного оборудования, как правило, совпадает с границами пожарного отсека по высоте.

Водоснабжение

В зависимости от архитектурно-планировочных решенийприменяются следующие варианты устройства систем водоснабжения:

устройство ИТП с повысительными насосными станциями и теплообменниками горячего водоснабжения для каждой высотной зоны (пожарного отсека) при одиночном здании;
устройство ИТП с одной группой теплообменников горячего водоснабжения и повысительными насосными станциями холодного и горячего водоснабжения под каждым или группой корпусов для каждой высотной зоны (пожарного отсека) в случае развитого комплекса со стилобатной частью. Данная схема успешно была реализована на объектах «Алые Паруса», «Воробьевы горы» и «Триумф-Палас». В этих развитых по горизонтали и по высоте комплексах прокладка магистралей от ИТП к зданиям предусматривается в выделенных технических коридорах, совместно с другими трубопроводами (рис. 6.4, 6.5).

Рисунок 6.4.

Прокладка магистралей в техническом коридоре

Рисунок 6.5.

Установка компенсаторов в техническом коридоре

Рисунок 6.6.

Установка электробойлеров под корпусами

В ИТП или под корпусами, как правило, также устанавливаются емкостные электробойлеры, обеспечивающие бесперебойное горячее водоснабжение при плановых отключениях в теплосети. Емкость бойлеров подбирается исходя из обеспечения 1,5-часового максимально часового расхода горячего водоснабжения при 8-часовом периоде нагрева воды (рис. 6.6). Существует два принципиально разных подхода к проектированию систем водоснабжения высотных зданий.

При этом насосные станции располагаются в ИТП и на нижних уровнях исходя из удобства эксплуатации. По результатам состоявшихся в ряд стран поездок, инициированных Правительством Москвы, по обмену опытом высотного строительства выявлено основное конструктивное решение этих систем с расположением промежуточных баков и перекачивающих насосов на техниче ских этажах. Это решение соответствует положениям принятых в этих странах норм об устройстве через каждые 12–15 этажей так называемых зон безопасности, где люди могут переждать пожар в специально отведенных местах. Отсюда и расположение оборудования водоснабжения на этих же этажах. Все баки приняты двухсекционные, для возможности очистки и ремонта без остановки водоснабжения.За рубежом, особенно в Азии, снабжение водой зон здания по вертикали осуществляется путем последовательной подачи воды в баки, устанавливаемые на технических этажах. При этом нижний насос подает воду в бак на среднем техническом этаже, из этого бака другой насос подает воду в бак на следующем этаже и т. д. Из баков вода поступает самотеком вниз, обеспечивая водой нижележащие этажи. Баки, как правило, двухсекционные. Когда нужно провести дезобработку и очистку секции бака, водоснабжение осуществляется из второй секции. Для каждой зоны были организованы закрытые системы, тем более что современное насосное оборудование для водоснабжения (не специальные насосы) позволяет поддерживать давление до 400 м вод. ст.

Основные недостатки применения данной схемы в высотном жилищном строительстве в условиях России состоят в том, что система открытая, затратная по количеству оборудования и занимаемым площадям. Сейчас практически ни в одном высотном здании нет промежуточных технических этажей в чистом виде. Тем не менее принятые изначально решения об установке всего инженерного оборудования внизу зданий оказались правильными с точки зрения эксплуатации и устранения нежелательных шумов и вибраций в помещениях квартир, которые неизбежны в схеме с расположением насосов на технических этажах.

Для сравнения на примере одного и того же здания приведена схема водоснабжения, используемая при проектировании высотных жилых комплексов Москвы. Нетрудно убедиться, что при установке насосов с частотным регулированием данная схема более проста и экономична. Установка насосов в одном помещении с оборудованием систем отопления, вентиляции и горячего водоснабжения намного удобнее при эксплуатации. В элитных и коммерческих высотных зданиях стояки системы водоснабжения прокладываются в нише лестнично-лифтового холла, откуда обеспечивается ввод в квартиру трубопроводов горячей и холодной воды (рис. 6.8). Такое расположение стояков вызвано тем, что в высотных жилых комплексах квартиры относятся, как правило, к элитному классу, поэтому в случае аварии по вине службы эксплуатации сумма возмещения ущерба может достигать 80–120 тыс. долл. США. В случае использования вертикальных систем горячего водоснабжения при аварии в отдельной квартире необходимо отключение всей зоны. В муниципальном жилье для ликвидации аварии можно вскрыть квартиру в присутствии сотрудников милиции, но в жилье, относящемуся к элитному классу, зачастую это невозможно. В практике службы эксплуатации был случай, когда в летнее время хозяева квартиры, в которой произошла авария, были в отпуске, в квартиру не было доступа, что не позволяло устранить последствия аварии. В результате водоснабжение всей зоны было отключено, и два месяца служба эксплуатации разносила по квартирам воду вручную.

Рисунок 6.8.

Устройство поэтажных подключений квартир к системам
холодного и горячего водоснабжения

Система водоснабжения оснащена счетчиками горячей и холодной воды, которые вместе с фильтрами, регуляторами давления и обратными клапанами установлены в этой же нише на каждом этаже здания. Обеспечение расчетного расхода воды по циркуляционным стоякам обеспечивается при помощи регуляторов. Одна из возможных схем горячего водоснабжения зоны здания представлена на рис. 6.9.

В системе водоснабжения у потребителя должно быть обеспечено избыточное давление не менее 7 м вод. ст., но по техническим условиям оборудования, которое сейчас ставится в большинстве элитных квартир, требуемый (располагаемый) напор на входе в квартиру должен быть не менее 25 м вод. ст. Из этих соображений и исходя из геометрической высоты зон подбираются повысительные насосные установки. Чтобы давление не превышало расчетного, для приборов на каждом этаже на группу квартир предусматривается установка ограничительных регуляторов давления на 40 м вод. ст. Эти же самые регуляторы давления позволяют обеспечить нормальное функционирование термосмесительных установок (смесители с термозадатчиками), которые могут нормально работать при разности давлений между горячей и холодной водой не более 6 м вод. ст. На вводе в квартиру систем холодного и горячего водоснабжения установлены обратные клапаны, поскольку служба эксплуатации столкнулась с проблемой перетока воды из холодной в горячую магистрали. Это связано с установкой в квартирах оборудования, которое при неправильной эксплуатации подмешивает воду по всей зоне. Например, душевые кабины с электронным управлением имеют два режима выключения — «stop» и «off». В этих кабинах стоят два электромагнитных вентиля на смесителе и один вентиль на расходе. Если человек нажимает кнопку «stop», закрываются все три вентиля, если кнопку «off» — закрывается только один разборный смеситель, и вода через душевые кабины подмешивается по всей зоне. Похожие проблемы возникают и при эксплуатации некоторых моделей биде.Ввод в квартиры выполняется в пространстве подшивного потолка трубопроводами из сшитого полиэтилена, не имеющими на всем протяжении до ввода в квартиру никаких фитингов. Учитывая температурный режим трубопроводов, могут быть использованы без ограничений трубы из сшитого полиэтилена PEX-a, РEX-b, РEX-с, а также PE-RT, имеющие соответствующий сертификат для применения в системах водоснабжения.

Квартирные холлы рассматриваемых комплексов по чистоте приравниваются к офисным помещениям, и для их мытья требуется достаточно большой расход воды — 2,8 л/м2. В подобных высотныхзданиях вручную доставлять такое количество воды на все этажи очень сложно. Поэтому в помещениях перед мусоропроводом устанавливаются смесители и трапы, позволяющие набрать воду для мытья пола и слить ее после использования.

Особенности канализационной системы в многоквартирном доме

На фото можно увидеть, как выглядит схема канализации в высотном жилом здании. Чтобы она функционировала бесперебойно, нужна ее периодическая очистка. Даже при правильном расчете уклона трубы нет гарантии, что стоки будут беспрепятственно попадать в стояк. Причина появления засоров кроется в наличии в канализационных стоках загрязнений, препятствующих хорошей проходимости.

Профилактика (чистка) канализационной системы необходима. Проводить ее следует в местах, где сантехнические приборы подсоединены к трубе через отверстия, имеющиеся в них. Также необходим поддерживающий ремонт на продолжительных участках, а на коротких прогонах его не выполняют.
Оптимальный уклон труб не применяют к бытовым приборам, которые оснащены насосами, выводящими отработанную жидкость под давлением. Правила пользования канализацией в многоквартирном доме предполагают наличие гидрозатвора или водяной пробки. Благодаря такому конструкционному решению канализационные газы не могут проникнуть в жилые помещения. Сифон, в котором образуется водяная пробка, изготавливают изогнутой формы. В нем находится вода и стоки, перекрывающие полностью трубу по диаметру.

Ремонт и чистка канализации: нормы и правила

Современная канализация в многоквартирном жилом доме должна быть в первую очередь удобной в эксплуатации и безопасной. Помимо внутренней сети она имеет наружную часть, представляющую собой коллекторы, которые объединяют в единую систему несколько стояков и выводят сточные воды за пределы строения. Кроме этого снаружи находятся колодцы, собирающие нечистоты с нескольких соседних домов.

Для многоквартирного дома наружной канализацией является городская централизованная сеть (подробнее: «Как устроена канализация в городе — центральная канализация на примерах «). Поскольку канализационная система считается неотъемлемым элементом современной комфортной жизни ее необходимо постоянно ремонтировать и поддерживать в рабочем состоянии.
В конце прошлого века при создании канализации в домах использовались чугунные изделия. Их основным достоинством была крепость, но и недостатков хватало. Поскольку они имели значительный вес, их монтаж был сложным. Кроме того шершавая внутренняя поверхность способствует оседанию на ней всевозможных твердых фракций и жиров. Поскольку чугунные трубы склонны к частым засорам, срок их службы меньше, чем у современных сантехнических изделий.

Чистка от засоров бывает:

химической;
механической.

В первом случае она выполняется при помощи специальных средств, разлагающих жиры. Состав следует вылить в систему и через определенное время промыть горячей водой. Механическую чистку делают с помощью проволочного стека – его помещают внутрь трубы и тем самым разрушают скопившиеся отложения. Затем систему также промывают горячей водой. Иногда для прочистки от засора достаточно воспользоваться вантузом.

Устройство центральной канализации в квартире

Для понимания того, как устроена центральная канализация в многоэтажном доме, рассмотрим ее основные части. Принципы ее выполнения соблюдаются и для частного строительства. Схема устройства является типовой для подавляющего большинства городских домов.

Устройство городской канализации

Все сантехнические приборы в наших квартирах через систему труб подсоединяются в вертикальную трубу – стояк. Он, как правило, расположен в нише стены туалетной комнаты. Обычно в наших квартирах кухня, ванная и туалет расположены рядом. Это позволяет выполнить единую разводку для всех приборов. При этом разводка канализационных труб будет иметь минимальную протяжённость, что важно для канализационной самотечной системы.

Стоки со всех квартир, находящихся друг над другом имеют подключение в общий стояк. На крыше он заканчивается вытяжной трубой (флюгаркой). Снизу стояк переходит в горизонтальный (с наклоном) общедомовой коллектор. По нему вода из стояка самотеком попадает в сточный колодец. Их люки мы можем увидеть на улицах города. В них канализационная жидкость собирается в системы труб городской канализации. В конечном итоге все городские стоки попадают в колодец общегородских очистных сооружений.

Раньше почти все трубы этой системы были чугунными. Их замена и чистка были трудоемкими работами. Теперь они выполняются из пластмассы и композитных материалов. Они легче, быстрее монтируются, реже засоряются, их замена и подключение (врезка) не вызывает трудностей.

При необходимости засоры системы устраняются механическими (ручными) или химическими методами.

Устройство канализации в квартире

Все трубы, которыми выполнена разводка системы в квартире, имеют диаметры 40-50 мм и 85-100 мм. Последние используются для подключения унитазов и биде. Трубы меньшего диаметра имеют подключение через переходники. Стояк же имеет крестовину для подключения двух труб диаметром 50 мм и одного 100 мм. Это позволяет выполнить три ветки подключения: кухни, ванной и туалета.

В квартирах большой площади возможно подключение к двум стоякам. Так как система самотечная, то трубы должны быть смонтированы с нужным уклоном. Современные нормы строительства (СНиП 2.04.01-85*) устанавливают минимальный уклон, который должен составлять:

3% (3 см на погонный метр их длинны) при их диаметре до 50 мм;
2% при диаметре труб 85-100 мм.

Нормы устанавливают также и максимальное значение уклона – 15%.

Теперь, зная значения уклона, можно спроектировать расположение сантехнических приборов и высотную отметку их подключения. Для устройств, оснащенных механизмом принудительного слива (стиральные, посудомоечные машины и т.п.), эта отметка не важна.

А вот, скажем, для душевой кабины, врезка в стояк которой расположена на расстоянии 4 м (по линии труб), требует подъема на 3*4=12 см. Его можно достичь использованием поддона. Высота ванной регулируется ее ножками. Раковина, благодаря своей конструкции, позволяет подключиться на любой высоте. При этом стоит учитывать, что некоторые приборы должны быть укомплектованы гидрозатворами (сифонами), что также влияет на высотную отметку при их установке.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

как подается горячая и холодная вода в дом, схема ГВС

Система горячего водоснабжения (ГВС) в многоквартирном доме (МКД) представляет собой отдельный комплекс, функционирующий автономно или в частичной зависимости от отопления и холодного трубопровода. Для его реализации разработано несколько эффективных схем, каждая из которых имеет свои особенности, плюсы и минусы. Подача осуществляется согласно установленным нормативам и требованиям.

Как организовано горячее водоснабжение многоквартирного дома

Подача от центрального распределителя, где осуществляется подогрев, производится по проложенным над или под землёй трубопроводам – трассам. Они в обязательном порядке утепляются, чтобы рабочая среда не остывала и не замерзала по мере прохождения к потребителям. Далее магистрали разделяются и подводятся к многоэтажкам, в которых осуществляется разводка по уровням, квартирам. Один из важнейших факторов, определяющий устройство и способ подачи горячего водоснабжения многоквартирного дома – источник получения нагретой жидкости. В зависимости от этого выделяют два типа систем

Открытые с забором из сети теплоснабжения. Трасса ГВС идёт от центральной котельной параллельно трубам отопления. Подпитка может осуществляться из подающей или обратной магистрали в зависимости от времени года. В демисезонный период, когда теплоноситель не разогревается до высокой температуры, горячая вода забирается из линии, идущей от основного агрегата. Зимой чаще всего подача горячей воды для бытовых нужд осуществляется из обратки. Такая схема используется в большинстве многоквартирных домов старой застройки.

Закрытые (бойлерные) с забором из централизованной системы холодного водоснабжения (ХВС). В этом случае качество рабочей среды гораздо выше, так как оно должно соответствовать требованиям питьевого комплекса. Нагрев до необходимой степени осуществляется в отдельном оборудовании: теплообменнике, подключённом к ТЭЦ, накопительном баке, газовой колонке. Чаще всего бойлерная система горячего водоснабжения для многоквартирного дома более эффективна и комфортна, так как температура в трубопроводе не зависит от работы сети отопления.

Схемы ГВС в МКД

В зависимости от способа перемещения рабочей среды различают два типа разводки сети, которые изображены на рисунке 1.

Рис.1

Тупиковая

Такая система предполагает наличие одной подающей линии, по которой к точкам разбора движется горячая вода. Главное её преимущество – простота организации и возможность сэкономить на материалах. Недостатков гораздо больше

существенный перерасход ресурса

остывание по мере прохождения по трубам и в ходе статичного нахождения в трубопроводе

усиленное размножение бактерий в застойной среде

Ввиду этих минусов тупиковая система горячего водоснабжения невостребована в многоквартирном доме современной постройки.

Циркуляционная

Более эффективная схема, для устройства которой необходима прокладка двух магистралей. Подающая, по которой поступает нагретая рабочая среда, и обратная, по которой отводится неиспользованный её объём. Перемещение жидкости по замкнутому циклу осуществляется с применением насоса. Несмотря на необходимость установки дополнительного оборудования, прокладки коммуникаций большей протяжённости, циркуляционная схема экономичнее, комфортнее в эксплуатации за счёт множества преимуществ

постоянное перемещение воды позволяет пользователю получать её горячей в любое время суток

отсутствие застойных явлений

рациональный расход ресурса

удобство и оперативность регулирования температуры

Основные элементы ГВС в МКД

Чтобы разобраться в том, как осуществляется подача горячей воды в многоэтажном городском доме необходимо знать, из чего состоит система. Обычно её монтажа применяется стандартный набор оборудования и комплектующих.

Водомерный узел

Первый этап, который проходит рабочая среда после попадания в здание. Он состоит из нескольких устройств

запорная арматура, необходимая перекрывания потока. В качестве неё используются шаровые краны, задвижки и т.д.

фильтрующее оборудование, задерживающие относительно крупные загрязнения: ржавчину, песок, окалину, ил. С этой целью устанавливается сетчатый грязевик или бак со сливным вентилем, проходя через который частицы оседают дно

счётчики, фиксирующие расход горячей воды

манометр для контроля давления

обводная линия (байпас). Монтируется не во всех сетях, однако удобна на случай ремонта, так как позволяет отключить оборудование без остановки работы всего комплекса

Элеваторный узел

Далее система ГВС, подпитывающаяся от отопления в многоквартирном доме, проходит этап смешивания, в котором рабочая среда достигает нужной температуры. Это происходит путём добавления в чрезмерно горячий теплоноситель, поступающий из котельной под высоким давлением, порций из остывшей магистрали. Процесс производится в специальном оборудовании – водоструйном элеваторе. Между ним и входными задвижками размещаются врезки сети ГВС. Их может быть 2 (по одной для подачи и обратки) или 4 (по две для каждой линии). В первом случае реализуется тупиковая схема, во втором – циркуляционная.

Розливы

Представляют собой горизонтально расположенные трубы, идущие в подвале от элеваторного и водомерного узлов и служащие связующим звеном между ними и стояками. Они должны иметь максимальный диаметр (32-100 мм). Он подбирается с учётом расхода, потребностей сети с запасом на будущее, так как коммуникации имеют свойство «зарастать» со временем. Тупиковая система разводки горячего водоснабжения в многоквартирном доме предполагает монтаж одного розлива, циркуляционная – двух.

Стояки

Обеспечивают распределение рабочей среды по вертикали. Стандартно устанавливается две трубы (ГВС и ХВС) на один ряд квартир, расположенных одна над другой. Однако в зависимости от особенностей их планировки возможны другие варианты

2 стояка на жильё при условии, что точки водоразбора располагаются на значительном расстоянии

1 вертикальная труба на 2 квартиры, когда санузлы соседей размещены через стену

использование горизонтальных перемычек, которые позволяют подключить к одной линии до 7 потребителей

Диаметр стояка обычно составляет 25-40 мм.

Подводки

Этим элементом завершается схема горячего водоснабжения для многоэтажного дома. Он необходим для разводки внутри квартиры. Для его монтажа обычно выбираются трубы диаметром 15 мм из полимеров, но чаще из стали. Применение металлических конструкций более оправдано ввиду высокой вероятности гидроударов в системе. Чаще всего в квартирах реализуется тройниковая разводка, которая проще в монтаже, обслуживании, ремонте. Более сложная по конструкции коллекторная схема более распространена в частном строительстве.

Возможные неисправности в комплексе ГВС

Ввиду схожести типовых систем многоэтажных домов возникающие в них неполадки также стандартны за редким исключением. Некоторые из них могут быть устранены жильцами самостоятельно без длительного ожидания мастера из обслуживающей компании. Основные моменты в этом перечне

Течь вентилей

Возникает на запорной арматуре по линии расположения штока. Появляется из-за повреждения, износа уплотнений. Устраняется путём поворота до упора ручки-барашка. В этом случае резьба максимально прижмёт сальник, устранив течь.

Шум кранов

Причина неисправности кроется в самом смесителе, точнее во внутреннем элементе – кранбуксе. Деформировавшаяся прокладка вибрирует и перекрывает поток, создавая ритмичные гидроудары. Так как горячая вода поступает в дом под большим давлением, на красном кране эта проблема обычно более выражена. Устранить неисправность можно, демонтировав кранбуксу и заменив на ней уплотнение. Как вариант можно поставить новый элемент из керамики, который лишён данного недостатка.

Холодный полотенцесушитель

Проблема может возникнуть из-за скопления воздуха в горизонтальной перемычке на стояке ГВС. Продуть пробку можно, обратившись к соседям на верхнем этаже. Если договориться с ними нет возможности, неисправность устраняется из подвала. Для этого необходимо перекрыть свой стояк в подвале, после чего открыть в квартире все краны ГВС. Воздух выйдет через них, после чего подачу можно запускать.

Профилактика систем горячего водоснабжения

Этот процесс направлен на недопущение неисправностей в работе сети, чтобы схема ГВС для многоквартирного дома функционировала без перебоев. С этой целью работники управляющей компании должны

производить раз в два месяца осмотр всех коммуникаций для выявления отклонений

обеспечить надлежащую теплоизоляцию трубопровода с целью недопущения замерзания

своевременно выполнять заявки жильцов

стравливать воздушные пробки по мере необходимости

устанавливать дополнительную вибро- и шумоизоляцию в случае, если оборудование издаёт громкие звуки при работе

ежегодное планово отключать подачу ГВС для проведения текущего или капитального ремонта

Если все вышеперечисленные мероприятия выполняются в соответствии с графиком, система горячего водоснабжения многоквартирного дома независимо от схемы, типа разводки, будет функционировать исправно и бесперебойно.

Проектирование водопроводных систем для многоэтажных домов — Sobieski Services

Проектирование водопроводных систем для многоквартирных домов и многоэтажных жилых домов требует тщательного внимания к факторам, которые значительно сложнее, чем для одноэтажных домов. Следующий обзор некоторых из этих важных факторов может помочь вам понять, что необходимо учитывать при проектировании водопроводной системы для многоэтажных домов.

Определения

Под многоквартирными домами понимаются постройки, в которых более одного человека или семьи размещаются в отдельных единицах.Эти типы жилья могут быть многоквартирными домами, гостиницами, зданиями военных казарм, многоквартирными домами, школами-интернатами, домами престарелых и другими местами, где несколько человек живут в относительно непосредственной близости друг от друга. Многоэтажные дома — это конструкции с более чем одним этажом, но в контексте водопровода многоэтажное здание не может полностью и адекватно обслуживаться муниципальным водоснабжением из-за слишком ограниченного давления. Для многоэтажных зданий также требуются дренажные, канализационные и вентиляционные системы, которые могут вместить множество людей, живущих в основном вертикально.

Повышение давления воды в многоэтажных зданиях

В многоэтажных зданиях давление воды часто необходимо повышать, чтобы вода достигала верхних уровней конструкции. Это может быть выполнено несколькими способами:

Установка подкачивающих насосов: Можно установить ряд ступенчатых насосов или насосов с регулируемой скоростью, чтобы обеспечить повышенное давление для воды, забираемой из городского водопровода или из самотечных резервуаров.Эти насосы дополняют давление от существующих источников водоснабжения.
Использование гравитационного резервуара на крыше: Вода перекачивается из резервуара-хранилища на уровне земли или подвала в резервуар на крыше, в котором под действием силы тяжести достигается соответствующее давление воды.
Использование гидропневматических резервуаров для хранения: Вода перекачивается из муниципальных линий подачи или самотечных резервуаров для хранения в гидропневматические резервуары, в которых используется внутреннее давление воздуха для увеличения давления в линии подачи воды.

Предотвращение перекрестного загрязнения

Многоэтажные многоквартирные дома должны иметь конструкцию водопроводной системы, которая предотвращает возможность перекрестного загрязнения питьевой воды из одного жилища в другое. Небрежность или антисанитарное поведение одного жителя или арендатора не должны влиять на качество воды другого арендатора. Это верно и в том случае, если в здании находятся коммерческие объекты, а также жилые дома.

Установка регулирующих клапанов

В многоквартирных домах должны быть установлены регулирующие клапаны для регулирования подачи воды в каждый отдельный блок.Это поможет предотвратить перекрестное заражение. Это также обеспечит возможность отключения подачи воды в отдельные блоки во время технического обслуживания или ремонта, не влияя на подачу воды в другие жилые дома. Регулирующие клапаны также дают управляющим и владельцам зданий возможность перекрывать поток воды в незанятые помещения. Например, в холодную погоду это может снизить вероятность замерзания труб в пустующих помещениях.

Канализационные и сточные системы

Отходы, канализационные и дренажные системы должны быть спроектированы таким образом, чтобы вместить больший и более последовательный поток серой воды и бытовых отходов.Эти системы могут быть спроектированы и реализованы с использованием нескольких принципов, в том числе:

Однотрубные системы, в которых все твердые отходы и сточные воды от всех агрегатов направляются в единую общую трубу, по которой материал переносится в систему городских сточных вод или другие подземные сооружения. стоки. Все ветви вентилируются для поддержания необходимого давления воздуха. Однотрубные системы обычно используются, если существует риск повреждения труб в результате замерзания или замерзания, или если водопроводная система здания особенно велика и сложна.

Двухтрубные системы, в которых твердые отходы и «серая вода» обрабатываются отдельными трубными установками. Двухтрубные системы обычно сбрасываются в овраги или другие географические объекты.

Наша цель — обучить наших клиентов сантехнике, HVACR, противопожарной защите и системам сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о проектировании водопроводных систем для многоквартирных и многоэтажных домов, а также для просмотра проектов, над которыми мы работали, посетите наш веб-сайт!

Зональный водопровод многоэтажного дома

ОБЛАСТЬ: строительство.

Изобретение относится к коммунальному хозяйству и может быть использовано для водоснабжения многоэтажных жилых и промышленных зданий. В систему входят вертикальные стояки по количеству зон с обратным клапаном, установленным в нижней части каждой из них. Выходы стояков соединены с разгрузочными накопительными резервуарами над соответствующими зонами с установленными в них датчиками уровня воды 12, 13, связанными через первые контуры устройства управления с входами исполнительных элементов подачи воды в разгрузочные резервуары, а также между трубопроводом водоотвода. внешний водопровод и вход нижнего стояка установлен насос 3.Насос 3 снабжен регулятором частоты вращения, при этом стояки соседних по высоте зон соединены последовательно. Исполнительными элементами подачи воды в сливные резервуары являются задвижки 8 с электроприводом, через которые участки присоединения стояков соединяются с сливными резервуарами. При этом выходы датчиков 12, 13 уровня воды через второй контур устройства управления подключены к входу регулятора частоты вращения вала насоса 3, с которым через третий контур устройства управления также выход подключается датчик подачи воды 15, устанавливаемый на выходе из насоса 3.

Технический результат: изобретение обеспечивает более высокую надежность и снижение энергозатрат.

1 ил.

Изобретение относится к коммунальному хозяйству и может быть использовано для водоснабжения многоэтажных жилых и промышленных зданий.

Известны водные системы многоэтажных домов, в которых для снижения недопустимо высокого давления, снижения затрат на электроэнергию и уменьшения утечки воды используют зонирование потребителей по высоте. При параллельном зонировании вода в каждую зону от соответствующего насоса подается по отдельному водопроводу (Журба М.Г., Соколов, Л.И., Говорова Ж.М. Воды. Проектирование систем и сооружений »руководство АСВ СБН: 5-93093-210-7 2003). Недостатком данной системы является необходимость наличия ряда водоводов (стояков) и насосов на количество зон, что увеличивает подачу воды.

Наиболее близким по технической сущности к заявленной системе выбран прототип системы последовательного зонирования (Патент США US 2001/0025653 А1). Однако он предполагает использование отдельных насосов для каждой зоны, также размещенных на промежуточные этажи здания.

Задача изобретения — повышение надежности и эффективности системы водоснабжения многоэтажных домов.

Технический результат достигается тем, что в зоне водопровода многоэтажных домов, по расчетной вертикали по количеству зон стояки, установленные в нижней части каждого обратного клапана,
Причем выходы подкосов связаны с расположенными выше соответствующими зонами резервуаров-аккумуляторов с установленными датчиками уровня воды, связанными с первыми контурами устройства управления входами исполнительных органов воды в резервуаре-накопителе давления, а также между трубопроводами. На внешнем подводе воды и на входе нижнего стояка установлен насос, насос снабжен регулятором скорости вращения, стояки соседних по высоте зон соединены последовательно, в качестве исполнительных органов воды в резервуаре-накопителе давления установлены клапаны с электроприводом, через который соединяет подкосы, соединенные с резервуарами для хранения давления, и выходы датчиков уровня воды через второй контур устройства управления, связанный с регулятором частоты вращения входного вала насоса, через который третий контур устройства управления также подключается к выходу датчика расхода воды, установленного на выходе из насоса.

Работа предлагаемой системы водоснабжения поясняется схемой, представленной на рисунке 1.

Она содержит соединенные между трубопроводом 1 внешнего водоснабжения и входом стояка 2, первую зону насоса 3 и регулятор частоты 4. вращения вала насоса. Поскольку в последнем случае может быть асинхронно-электронно-цифровой преобразователь частоты тока,
питание двигателя.

Подъемник 2 первой зоны соединен с стояком 5 второй зоны и последовательно подпирает верхние зоны.От места стыка подкосов до резервуаров-аккумуляторов давления первой 6, второй 7 и последующих зон, установленных на высоте свободного напора над этажами соответствующих зон водоснабжения, проходят ответвления. На ответвлениях установлены электрифицированные задвижки (например, электромагнитные клапаны) 8 (первая зона), 9 (вторая зона) и клапана последующих зон. Внизу каждого из стояков расположены обратные клапаны (на чертеже показан клапан 10 в первой зоне стояка и клапан 11 во второй зоне стояка).

Выходы размещены в каждом из датчиков накопительного резервуара верхнего и нижнего уровней воды (на чертеже показаны датчики 12 и 13) через первые цепи устройства управления 14, которым может быть микроконтроллер, подключенный к входы соответствующих электроклапанов и вторых контуров устройства управления с регулятором входных 4-х оборотов вала насоса. С контроллером входа 4 частоты вращения вала насоса через третий контур устройства управления также подключен выход датчика 15 подачи воды, установленного на выходном отверстии насоса.

Завод заявляет, что система водоснабжения выглядит следующим образом.

Перед olaim,
в начальный момент времени весь резервуар-накопитель давления заполнен до уровня выше минимально допустимого. Водопользователи в каждой зоне, расположенной на этажах здания, получают воду со свободным давлением, определяемым разницей между уровнями точек отрыва воды и напорных резервуаров (рекомендуется для нормальной работы устройств 5 … 10 метров водяного столба).Датчики при этом выдают на входы управляющих сигналов, что блок управления выдает команду, запрещающую открытие клапанов и электродвигателя насоса. Обратные клапаны предотвращают слив воды из верхнего стояка в нижний, а затем через насос во внешнюю водопроводную сеть.

Как только в любом резервуаре для хранения давления уровень воды упадет ниже минимального сигнала соответствующего датчика, устройство управления открывает соответствующий клапан и подает команду контроллеру на увеличение скорости насоса.Давление в метрах водяного столба насос начнет постепенно увеличиваться, и как только оно станет равным или немного большим по высоте, расположение открытого клапана увеличит подачу насоса. Когда он достигает номинального значения для сигнала датчика устройства управления потоком: команда St на регулятор скорости вращения для остановки частоты вращения насоса,
и, следовательно, прекращение подъема давления.

Таким образом, заливка осуществляется при номинальном расходе и соответствующей высоте напора емкости.Таким образом, не происходит дросселирования потока воды и связанных с этим потерь энергии. Вся полезная энергия насоса направляется в основном на подъем воды.

После того, как уровень воды в заливном баке достигнет максимального значения, датчик уровня подаст сигнал на закрытие клапана. Если в это время в каком-либо сосуде или в нескольких сосудах уровень воды упадет ниже допустимого уровня сигнала датчика резервуаров, снижение, которое произошло ранее, устройство управления открывает соответствующий клапан и регулирует скорость и давление насоса, в большем или меньшем размере в зависимости от того, выше или ниже предыдущего будет следующая заполняющая способность.Насос при этом снова работает с номинальной подачей в экономичном режиме.

Следовательно, последовательно чередуя наполнение одного и того же насоса, настраиваемого для каждой зоны на соответствующий режим энергосбережения. Это увеличивает надежность всей системы водоснабжения здания в целом, избавляя от необходимости устанавливать промежуточные этажи Фучжоу.
уменьшает утечку воды и потери энергии на создание избыточного давления на нижних этажах.

Зона водоснабжения высотных зданий, в том числе вертикальных по количеству зон стояков, установленных в нижней части каждой обратной арматуры, и выходов подкосов, связанных с расположенными выше соответствующими зонами резервуаров-аккумуляторов с установленными Датчики уровня воды связаны с первыми контурами устройства управления входами исполнительных органов воды в резервуар-накопитель давления, а между трубопроводом внешнего водоснабжения и входом нижнего стояка установлен насос, при этом насос снабжен Регулятор скорости вращения, стояки соседних по высоте зон соединены последовательно, как исполнительные водоемы в напорном резервуаре, накапливающие установленную емкость клапана с электроприводом, через которые соединения подкосов соединены с резервуарами-накопителями давления, так и выходы датчики уровня воды через второй контур управляющего устройства, связанный с регулятором скорости входного вала насос, через который к третьему контуру устройства управления также подключен выход датчика расхода воды, установленного на выходе насоса.

Водоснабжение многоэтажного дома, порядок аварийной эвакуации гостиниц

Водоснабжение в многоэтажном доме, национальный месяц готовности к стихийным бедствиям, комплекты для выживания при землетрясении — советы для вас

Автор: admin | 20.11.2015 | Категория: План аварийной эвакуации

Бокс предназначен для крепления элементов сантехники на монтажной стене, имеющей подводящие трубопроводы, и выполнен с возможностью соединения с ней. Способ подачи воды на объект заключается в том, что поток воды питьевого качества подается на объект по трубопроводу.
В способе жидкость сливается из раковины по сливному патрубку в сифонную колбу с выпускным патрубком для истечения жидкости из полости колбы. Способ хозяйственно-хозяйственного водоснабжения заключается в следующем: в последний подается поток питьевой воды, затем поток делится в основном на два вспомогательных потока, один из которых нагревается до температуры, допустимой по нормам системы горячего водоснабжения. , то указанные вспомогательные потоки по отдельной магистрали подаются к потребителям, в местах которых обеспечивается возможность смешивания вспомогательных потоков в желаемом соотношении.
Фасонный участок содержит корпус с резьбой, уплотнительное кольцо, нажимную втулку, гайку и коническое зажимное кольцо с кольцевыми канавками, выполненными из кольцевых зубьев, с прорезью по всей длине кольца и без канавки во внутреннем диаметре для обеспечения возможности ввинчивания гайки. до упора и запирая трубу зубьями конического зажимного кольца. Метод предусматривает предварительное определение статистически обработанных данных о зависимости эквивалентного гидравлического сопротивления водопроводной сети от расхода насосной станции и ввод их в устройство управления.
Система водоснабжения включает в себя кольцевую водопроводную сеть, разделенную на зоны, сообщенные между собой средствами подачи воды, источники водоснабжения для подачи воды в сеть, насосные установки, соответствующие каждой зоне, а также насосную установку с подводящим и отводящим трубопроводами. В систему входят магистральные трубопроводы холодного и горячего водоснабжения, соединенные с трубопроводами, распределяющими горячую и холодную воду в здании через счетчики горячей и холодной воды, и индивидуальные системы теплоснабжения.Изобретение относится к теплоэнергетическим установкам для спиртзаводов, использующих в своей работе вторичное тепло, и может найти широкое применение в пищевой промышленности.
Система оборотного водоснабжения включает в себя, по меньшей мере, одну ректификационную установку и повторно используемые водопроводы, которые соединяют насосы, теплообменники и аккумуляторы друг с другом. Система включает в себя резервуар для сточных вод, водосточную канаву, фильтрующую дамбу, станцию подготовки и подачи реагентов, устройство формирования флокул, устройство распределения флокул, распределяющее флокулы по ширине стока, структуру водоотложения, сорбционный фильтр и водоочистный комплекс, очищающий воду в зимний период. .
Емкость включает средства входа и выхода жидкости, опорную колонну соосной циркуляции, имеющую окна для перелива жидкости из емкости в колонну. Изобретение относится к коммунальному хозяйству и может быть использовано для водоснабжения многоэтажных жилых и промышленных зданий. Изобретение относится к коммунальному хозяйству и может быть использовано для водоснабжения многоэтажных жилых и промышленных зданий. Известны системы водоснабжения многоэтажных домов, в которых для снижения недопустимо высоких напоров, снижения энергозатрат и уменьшения утечек воды используют зонирование потребителей по высоте.Коробка состоит из нижней плиты, соединенной с ней внешней стенки и крестообразного арматурного корпуса. В то же время жидкость в полости сифонной колбы закручивается относительно продольной оси симметрии, поскольку закрученная жидкость течет из раковины в полость сифонной колбы через сливное сопло, создавая центробежную силу давления на стенке сифонной колбы в область, где расположено выходное отверстие сопла, а также разность давлений на его входе и выходе. Для снижения расхода воды и тепловой энергии, повышения качества использования и улучшения обслуживания потребителей второй вспомогательный поток перед подачей потребителям также нагревается до температуры, как правило, лежащей в диапазоне температур точки росы и в сухом состоянии. термометр рабочей воздушной среды.Введенные данные используются в регулировании для поддержания постоянного давления в удаленной точке водопроводной сети.
Насосные установки, соответствующие каждой зоне, включают несколько насосных агрегатов с низким и высоким подъемом, соединенных параллельно. Технический результат изобретения — более полное использование энергетических возможностей данной системы.
По меньшей мере, один трубопровод повторно используемой воды присоединен по меньшей мере к одному устройству для выброса, установленному в точке соединения по меньшей мере одного трубопровода повторно используемой воды по меньшей мере с одним резервуаром-накопителем, так что указанное выше устройство сброса может быть напрямую связано с резервуаром-накопителем, а трубопровод повторно используемой воды может быть подключен ко входу в эжекционное устройство.

Колонка погружается в дно сосуда и образует приямок для слива жидкости из сосуда. В систему входят вертикальные стояки по количеству зон с обратным клапаном, установленным в нижней части каждой из них.
Корпус выполнен с возможностью вставки в коробку с открытой стороны и возможностью установки во внутренней части коробки. Один нагревается до допустимой по нормам температуры в системе горячего водоснабжения. Устройство содержит насосный агрегат со своим электродвигателем, управляемый электропривод, датчик давления, сигнал с которого подается на один вход блока вычитания, блок определения потерь давления в водопроводной сети, с выхода которого сигнал поступает на другой вход блока. блок вычитания.Теплоэнергетическая система состоит как минимум из одной ректификационной установки с теплообменниками-конденсаторами и дефлегматорами, соединенными трубопроводами с установленными на них насосами, и дополнительных указанных теплообменников с резервуарами-накопителями — резервуара дефлегматора, буферный бак и напорный бак и по крайней мере один калорифер приточной вентиляции. По меньшей мере, один канал активной среды по меньшей мере одного эжекционного устройства сообщается с активной жидкостью, а именно с повторно используемой водой.
Вышеперечисленные компоненты расположены последовательно за фильтрующей плотиной и расположены ниже уровня сезонного промерзания грунта.
Окна расположены в шахматном порядке по всей высоте колонны и образованы на самой внешней стороне колонны относительной площади впуска воды в сосуд.
Выходы стояков соединены с разгрузочными накопительными резервуарами над соответствующими зонами с установленными в них датчиками уровня воды 12, 13, связанными через первые контуры устройства управления с входами исполнительных элементов подачи воды в разгрузочные резервуары, а также между трубопроводом водоотвода. внешний водопровод и вход нижнего стояка установлен насос 3.Во внешней стенке ящика выполнены сквозные отверстия для установки крепежных элементов, фиксирующих корпус во внешней стене.
Система трубопроводов образует замкнутый циркуляционный трубопровод от подающего стояка или подъемного стояка и обратного стояка. Выход блока вычитания поступает на второй вход управляемого электропривода, на вход определения потерь давления в контуре водоснабжения поступает сигнал от датчика расхода, а также от модуля определения эквивалентного гидравлического сопротивления контура водоснабжения, при этом на вход маркированного агрегата поступает сигнал с датчика расхода, а на его второй вход — зависимость эквивалентного гидравлического сопротивления водопроводной сети от нагнетания насосной станции.Малогабаритные насосные агрегаты подают воду на дополнительные подкачивающие насосные установки, приспособленные для обеспечения потребителей водой. Вода, нагретая по крайней мере в одной указанной ректификационной установке, при выходе из нее по трубопроводу, движется в указанную дефлегматорную емкость, из которой она частично по трубопроводу подается потребителям горячей воды, а частично — через штуцер перелива и трубопровод. для горячего дефлегмирования вода подается на вход для теплоносителя хотя бы одной указанной калориферы, в которой находятся воздухожидкостный теплообменник и встроенное нагнетательное устройство.По меньшей мере один канал пассивной среды по меньшей мере одного выталкивающего устройства сообщается с воздухом.
Зоны расположения окон и количество окон подбираются таким образом, чтобы в емкости не образовывались мертвые зоны при сливе воды. Насос 3 снабжен регулятором частоты вращения, при этом стояки соседних по высоте зон соединены последовательно. Сквозные отверстия выполнены удлиненными для вытягивания корпуса с большей поперечной длиной по сравнению с внутренними размерами ящика.
В этот трубопровод встроено устройство для охлаждения проточной воды, с помощью которого обеспечивается возможность охлаждения либо охлаждения питьевой или технической воды до заданной температуры. По меньшей мере, одна насосная установка, соответствующая одной зоне, может включать в себя несколько насосных агрегатов с низким и высоким подъемом, соединенных параллельно и снабженных напорными трубопроводами, а также дополнительные малоподъемные насосы с напорными трубопроводами.

Жидкостная секция калорифера монтируется в интервале разрыва указанного трубопровода горячей дефлегмирующей воды, а выход всасываемого воздуха указанной калорифера соединяется воздуховодом как минимум с одним отапливаемым помещением.По крайней мере, одна секция указанного канала расположена в природном источнике воды и образует теплообменник с источником воды.
Основания фильтровальной дамбы, грунтовых и сорбционных камер и подземного трубопровода находятся на одном уровне. Исполнительными элементами подачи воды в сливные резервуары являются задвижки 8 с электроприводом, через которые участки присоединения стояков соединяются с сливными резервуарами.
Крепежные элементы выполнены с возможностью установки на концы выводов от корпуса, установленного в коробке, выступающие через расширенные отверстия, и с возможностью фиксации в расширенных отверстиях.
При наличии заданной температуры подача горячей воды осуществляется в кран.
Подключение к водопроводной сети осуществляется по направлению потока перед входом охлаждающего устройства в кольцевой трубопровод.
При этом выходы датчиков 12, 13 уровня воды через второй контур устройства управления подключены к входу регулятора частоты вращения вала насоса 3, с которым через третий контур устройства управления также выход подключается датчик подачи воды 15, устанавливаемый на выходе из насоса 3.
Коробка после установки корпуса закрывается неподвижной крышкой на внешней стенке, не способной вращаться, с геометрическим закрытием. Если температура воды на подаче ГВС ниже заданной, то ее подача осуществляется в резервуар для сбора воды при условии, что уровень воды в резервуаре ниже максимального уровня.
Регулирующий клапан, в зависимости от установленной температуры, при температуре выше указанного значения для воды, протекающей по трубопроводу, открывает поток до максимального значения, а если температура ниже, он ограничивает поток до минимального значения.
При условии, что уровень воды в резервуаре выше максимального, обеспечивается подача горячей воды в кран. Если уровень воды в резервуаре ниже минимального, в резервуар предусматривается подача холодной воды для сбора воды.
Устройство подачи воды состоит из крана, унитаза, коллектора горячей воды и крана горячей воды. Коллектор горячей воды подключается через кран горячей воды, датчик температуры и переключатель воды к входному отверстию крана.
Второй выход переключателя воды соединен с первым входом резервуара, второй вход которого через электронный кран соединен с коллектором холодной воды.
Выход первого датчика уровня воды соединен с входом управления электронного крана. Выход второго датчика уровня воды и датчика температуры соединен с входами элемента И.
Выход резервуара для сбора воды соединен с входом бачка унитаза.

Проектирование водопроводной сети для комплекса многоквартирных домов

В этом видео вы увидите, как с помощью нашего программного обеспечения для проектирования сантехники выполняется проектирование всей водопроводной системы для жилого комплекса с 4-мя многоквартирными домами. .

Среди прочего, мы покажем вам улучшения, включенные в процесс импорта объектов, содержащихся в файлах чертежей, чтобы их можно было легко преобразовать в водопроводные сети САНТЕХНИКА.

В этом примере, когда мы говорим о проекте «всей» водопроводной системы, думает, что САНТЕХНИКА выполнит за вас :

Автоматический расчет диаметров и необходимого давления на исходном узле в типовой водопроводной сети в проекте. Эта водопроводная сеть соответствует одной жилой единице в многоквартирном доме.

В примере видео, есть 4 жилых единицы на этаж здания, и каждое здание имеет 4 одинаковых уровня.

В этом случае, поскольку все жилые единицы имеют одинаковое распределение санитарных зон, можно допустить, что соответствующие водопроводные сети будут аналогичными. Таким образом, требуется только, чтобы вы определили, какая из них наиболее удалена от точки водоснабжения (водопроводный стояк) на уровне здания, чтобы использовать ее в качестве «Типовой водопроводной сети» в вашем проекте.

При использовании PLUMBER достаточно создать одну типичную водопроводную сеть, а затем назначить ее узлам водопроводного стояка, чтобы смоделировать систему распределения воды всего здания.

Автоматический расчет диаметров и минимально необходимого давления в исходном узле водопровода

Вы увидите, что, поскольку 4 здания комплекса похожи, вам нужно создать только один водопроводный стояк в рамках проекта САНТЕХНИКА, который мы, конечно же, назвали «Типовым».

К каждому узлу водопроводного стояка мы подключили 4 типовые водопроводные сети (рассчитанные и спроектированные на шаге выше), чтобы выполнить его проектирование.

Конечно, этот САНТЕХНИК назначит в качестве расчетного давления давление, ранее рассчитанное для Типовой водопроводной сети.

Автоматический расчет диаметров и минимально необходимого давления и расхода, которые должны подаваться насосной системой Комплекса.

Это одна из новых функций в PLUMBER 3.0

Теперь доступно то, что мы назвали «План водопроводных стояков», который позволит вам создать внутреннюю систему распределения воды от узла источника (где будет подключена насосная система) к водопроводному стояку каждого здания в рамках Проекта. .

Предполагается, что в водопроводной сети этого типа конечные узлы каждой секции трубы будут связаны с некоторыми из имеющихся в вашем проекте водопроводных стояков.

Таким образом, в нашем примере вы увидите, что создана простая водопроводная сеть с 4 крайними узлами и каждому назначен типичный водопроводный стояк (определенный на предыдущем шаге).

Таким образом, вы можете выполнить гидравлическое проектирование системы менее чем за 45 минут. Осталось только выполнить от СЛИВКА:

Создание изометрических представлений плана типовой водопроводной сети и водопроводных стояков.
Визуализируйте и сгенерируйте таблицы расчета давлений и диаметров (с распределением приспособлений).
Визуализируйте и сгенерируйте спецификацию материалов : по водопроводной сети, по сантехническому стояку и, что наиболее важно, для всего проекта, где для этого конкретного примера будут включены фитинги, приспособления и трубы, необходимые для строительства:
- 64 водопроводных сети для всех жилых единиц (помните: 4 здания x 4 жилых единицы на этаж x 4 этажа на здание = 64).
- 4 типовых сантехнических стояка (по одному на здание)
- Внутренняя водопроводная сеть комплекса (для питания стояка каждого дома).

Таким образом, у вас выполнено не менее 80% работы! Все готово к адаптации под офисный формат вашего проекта и отправке клиенту.

Схема электроснабжения домов горячего водоснабжения. Водоснабжение и канализация многоэтажного (многоквартирного) дома. Что такое система горячего водоснабжения

Для нормального функционирования любого жилого дома устанавливается водопровод.Его грамотное устройство обеспечит своевременную подачу и достаточный напор воды. В данной статье будет подробно описана схема горячего водоснабжения, виды подключения и его особенности в многоквартирном доме.

Схема водоснабжения и водоотведения — Фото 01

В чем особенность водоснабжения многоквартирного дома?

Обеспечить водой здание большой этажности очень сложно. Ведь дом состоит из множества квартир с отдельными санузлами и сантехникой.Другими словами, схема водоснабжения в многоквартирных домах представляет собой некий комплекс с отдельными слоями труб, регуляторами давления, фильтрами и приборами учета.

Чаще всего воду центрального водопровода используют жители многоэтажных домов. С помощью водопровода он подается в отдельные водопроводные устройства под определенным давлением. Часто воду очищают хлорированием.

Состав центрального водопровода

Схемы централизованного водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистных станций.Прежде чем попасть в квартиру, вода от насосной станции проходит долгий путь в воду. Только после очистки и дезинфекции вода отправляется в распределительную сеть. С помощью последней воды она подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть медными, металлопластиковыми и стальными.

Концепция централизованного водоснабжения — Фото 02

Последний вид материала практически не используется в современных постройках.

Виды схем водоснабжения

Водопровод бывает трех видов:

коллектор;
последовательный;
комбинированный (смешанный).

В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, применяют коллекторную схему разводки. Это оптимальный вариант для нормального функционирования всех устройств. Схема горячего водоснабжения теплового типа исключает перепады давления в разных точках подключения.Это главное преимущество данной системы.

Схема коллективного подключения

— Фото 03

Если рассмотреть схему более подробно, то можно сделать вывод, что проблем с использованием сантехники по назначению при этом не возникнет. Суть подключения такова, что каждый индивидуальный водопотребитель подключается к коллекторам горячей и холодной воды изолированно. В трубах не так много разветвлений, поэтому вероятность протечки очень мала.Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, но стоимость оборудования достаточно высока.

По мнению специалистов, коллекторная схема ГВС требует установки более сложного монтажа сантехнических приборов. Однако эти отрицательные стороны не так критичны, особенно с учетом того, что коллекторная схема имеет множество преимуществ, например — скрытый монтаж труб и учет индивидуальных особенностей оборудования.

Последовательная схема разводки водопровода в квартире — Фото 04

Последовательная схема горячего водоснабжения многоэтажного дома — самый простой способ разводки.Такая система проверена временем, введена в строй еще во времена СССР. Суть его устройства в том, что трубопровод холодной и горячей воды проводится параллельно друг другу. Инженеры советуют использовать эту систему в квартирах с одним санузлом и небольшим количеством сантехнического оборудования.

В народе такую схему горячего водоснабжения многоэтажного дома называют теаникой. То есть магистральные магистрали — это сборные, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько серьезных недостатков:

В случае протечки трудно искать поврежденные участки.
Невозможность подачи воды на отдельный сантехнический прибор.
Сложность доступа к трубам в случае поломки.

Горячее водоснабжение жилого дома. Схема

Трубопроводная разводка подразделяется на два типа: на восходящее горячее и холодное водоснабжение. Кратко их называют ГВС и ГВС. Особого внимания заслуживает система горячего водоснабжения многоквартирного дома. Схема сети ГВС состоит из двух типов разводки — нижней и верхней. Для поддержания высокой температуры в трубопроводе часто используют фланцевую разводку.Гравитационное давление вынуждено циркулировать в кольце, несмотря на отсутствие водоподготовки. Он охлаждается в стояке и поступает в ТЭН. По трубам подается вода с большей температурой. Так происходит непрерывная циркуляция охлаждающей жидкости.

Устройство горячего водоснабжения дома — Фото 05

Тупиковые магистрали тоже не редкость, но чаще всего их можно встретить в хозяйственных помещениях промышленных объектов и в небольших жилых домах с небольшим этажом.Если планируется неудобный отбор воды, то применяется циркуляционный трубопровод. Инженеры советуют применять горячее водоснабжение в многоквартирных домах (схема рассмотрена выше) с этажностью не более 4-х этажных изделий с тупиком в общежитиях, санаториях и гостиницах. Сетевые трубопроводы трубопроводов имеют меньшую металлическую емкость, поэтому охлаждаются быстрее.

Сети

ОБД в своем составе имеют магистральный горизонтальный трубопровод и распределительные стояки. Последние предусматривают прокладку труб на отдельном объекте — квартирах.ГВС монтируется в максимальной близости от сантехнического оборудования.

Для зданий с большой протяженностью магистральных труб применяются схемы с циркуляцией и хлопьями с подачей трубопроводов. Обязательным условием является установка насоса для поддержания циркуляции и постоянного водообмена.

Схема однотрубная ГВС — фото 06

Двухтрубный контур ГВС — Фото 07

Современные строители и инженеры все чаще прибегают к использованию двухтрубных систем ГВС.Принцип работы заключается в том, что насос забирает воду с обратной магистрали и подает ее в ТЭН. Трубопровод имеет большую металлоемкость и считается наиболее надежным для потребителей.

Для обеспечения многоэтажного горячего водоснабжения необходимо будет создать в системе повышенное давление и заданную температуру воды, а также создать целую систему трубопроводов и оборудования. Подключение горячего водоснабжения многоквартирного дома возможно по разным схемам: верхняя разводка и нижняя планировка.

Схема горячего водоснабжения многоквартирного дома

Горячая вода поступает из котельной с помощью коллекторных насосов, которые могут быть подземными или наземными. Их утепляют, чтобы уменьшить тепловые потери. Трубопровод запускается в подвале дома, где он разветвляется до потребителей. Кроме того, создается обратный путь, по которому неиспользованная вода снова подается в подвал и уходит в котельную. Происходит циркуляция воды.

Температура воды

Существуют определенные нормативы температуры подаваемой воды, которая должна быть в пределах 65-75 градусов.Такая температура устанавливается по следующим причинам:

чем выше температура, тем быстрее погибают бактерии;
верхний предел ограничен из-за возможности ожоговых ожогов.

Есть тупиковые схемы горячего водоснабжения. Вода не циркулирует, а если не использовать, то остынет.

Трубопровод разводка в квартире

Трубопроводы уложены рядом с холодной водой. Вершины спарены трубами горячей воды, а низ холодный.Укладка труб скрытая в стене или открытая, укладывается на пол или стену.

Практически каждый россиянин рано или поздно сталкивается с нарушением своих прав в сфере ЖКХ.

Одно из этих нарушений — не соответствует нормативам Уровень давления воды в системах центрального водоснабжения.

Уважаемые читатели! Наши статьи рассказывают о типичных способах решения юридических вопросов, но каждый случай уникален.

Если вы хотите узнать , как именно решить вашу проблему — обратитесь в форму онлайн-консультанта справа или позвоните по телефону бесплатной консультации:

Зачем вам это нужно знать?

Знание точных данных о напорном напорном водоснабжении в квартире необходимо для:

профилактика выход из здания клапаны и муфты сантехнического оборудования, повреждение бытовой техники при повышенном давлении воды;
прокладка причины отказа бытовых и сантехнических приборов с пониженным давлением воды;
подключения новых бытовых и сантехнических приборов с повышенным водопотреблением.

Ознакомьтесь с нашими требованиями к качеству питьевой воды.

Что регулируется?

Основой регулирования расхода воды, подаваемой в жилые помещения, является СНиП 2.04.2-84, согласно которому проектируются системы централизованного водоснабжения.

Согласно этой СНС минимальный входной показатель давления воды на первом этаже составляет 1 бар (1 атмосферная единица), что позволяет создать 10-метровый водяной столб.

В многоквартирном доме

В многоквартирном доме на каждый дополнительный этаж Давление воды на входе увеличить на 4 метра, или на 0.4 бар.

Например, в 5-ти этажном доме формула расчета Напор подаваемой воды выглядит так:

10+ (4 * 5) = 30 метров, или 3 атмосферы,

где 10 (м) — минимальное давление воды, подаваемой на 1-й этаж, 4 (м) — условно принятая высота этажа, 5 — количество этажей.

Это минимальное давление воды, подаваемой на первый этаж 5-ти этажного дома, утвержденное строительными нормами.

В частном доме

Давление воды в частном жилом доме рассчитывается исходя из его этажей. Поскольку высота частных домов редко превышает 10 метров, то для большинства объектов частной застройки установленными нормами минимума считается 1 атмосферная единица .

При превышении 10-метровой отметки минимальное значение Устанавливается на 2 атмосферных уровнях.

Точные цифры для более низких стандартов

Какое давление воды в квартире должно быть? Точные эталоны , установленные СНиП 2.04.02-84 и СНиП 2.04.02-85 для потребителей:

Это крайние значения, выход за пределы которых является основанием для подачи жалобы с жалобой в управляющую компанию и перерасчетом денежных средств.

Что делать при недостаточном напоре воды в квартире? Узнайте об этом из видео:

В настоящее время горячее водоснабжение — неотъемлемая часть жизни большинства людей на планете. Без него его нет ни в одной квартире, а в жилом доме. Устройство ГВС — сложный процесс, к тому же существует несколько типов подключения систем.В этой статье мы рассмотрим все системы горячего водоснабжения, расчет и виды водонагревателей.

Вне зависимости от типа ГВС подключается вся совокупность оборудования, которое предназначено для нагрева воды и ее распределения по различным точкам водоснабжения. В этом оборудовании вода нагревается до необходимой температуры, после чего насосом и по трубопроводу подается в дом. Различают открытую и закрытую систему горячего водоснабжения.

Открытая система

Система открытия ГВС отличается наличием циркулирующего в системе теплоносителя.Горячая вода поступает напрямую из централизованной системы отопления. Качество воды из крана и отопительного оборудования ничем не отличается. В итоге получается, что люди пользуются теплоносителем.

Открытая система названа так в связи с тем, что подача горячей воды осуществляется от открытых кранов системы отопления. Схема ОБД многоэтажного дома предусматривает использование открытого типа. Для частных домов такой вид стоит слишком дорого.

Следует знать, что экономия открытой системы происходит из-за отсутствия необходимости в устройствах нагрева воды для нагрева жидкости.

Особенности open guv

При установке открытого ГВС необходимо учитывать принцип работы. Открытый ГВС бывает двух видов в зависимости от типа циркуляции и транспортировки теплоносителя к радиаторам. Существуют системы с открытым кодом с естественной циркуляцией, использующие для этих целей насосное оборудование.

Естественная циркуляция осуществляется таким образом: открытая система исключает наличие избыточного давления, поэтому в самой высокой точке оно соответствует атмосферному, а в самой низкой — показатель несколько выше за счет гидростатического действия столба жидкости.Благодаря небольшому давлению происходит естественная циркуляция теплоносителя.

Принцип естественной циркуляции довольно прост, за счет разной температуры теплоносителя и, соответственно, разной плотности и массы, которые при охлаждении воды при низких температурах и большей массе вытесняют горячую воду меньшей массы. Так просто объясняется существование самостоятельно используемой системы, которую еще называют гравитационной. Главный плюс такой системы — абсолютная энергонезависимость, если параллельно работающие котлы для отопления не используют электричество.

Важно знать! Сводные трубопроводы изготавливают с большим уклоном и диаметром.

При невозможности естественной циркуляции применяется насосное оборудование, увеличивающее расход теплоносителя по трубопроводу и сокращающее время обогрева помещения. Циркуляционный насос производит движение теплоносителя со скоростью 0,3 — 0,7 м / с.

Преимущества и недостатки открытой системы

Открытая ГВС по-прежнему актуальна, в связи с первой энергонезависимостью и другими преимуществами:

Открытая заслонка ГВС и воздуха для простого заполнения.Нет необходимости контролировать высокое давление и опускать воздух, так как спуск осуществляется автоматически при заправке через открытый расширительный бачок.
Легко производить кормление. Так как не нужно следить за максимальным давлением. Также возможно приставить воду к емкости даже ведром.
Система вне зависимости от протечки работает исправно, так как рабочее давление невелико и наличие таких проблем на него не влияет.

Из недостатков отмечается необходимость контроля уровня воды в баке и постоянное пополнение.

Закрытая система ГВС.

Закрытая система основана на таком принципе: холодная питьевая вода забирается из центрального водопровода и нагревается в дополнительном теплообменнике. После прогрева она подается по точкам водозабора.

Замкнутая система предполагает раздельную работу теплоносителя и горячей воды, также отличается наличием реверсивного и питающего трубопроводов, которые используются для кольцевой циркуляции воды. Такая система обеспечит нормальный напор даже при одновременном использовании душа и раковины.Среди достоинств системы также отмечается простота регулирования температуры горячей жидкости.

ГВС бывает циркуляционной и тупиковой. Тупиковая система состоит только из подводящих труб, способ соединения которых такой же, как и в первом случае.

Преимущество закрытых ГВС — снижение затрат за счет обеспечения стабильной температуры. Есть возможность установки сушилки для полотенец. В закрытом ГВС нужны водонагреватели, типы которых мы рассмотрим ниже.

Виды водонагревателей

Все водонагреватели классифицируются как:

Проточные устройства. Такие водонагреватели нагревают воду в постоянном режиме, не уходя со склада. Поскольку вода отличается большой теплоемкостью, для постоянного нагрева требуется повышенный расход энергии. Помимо этого фактора проточный нагреватель необходимо мгновенно приводить в рабочее состояние: при включении подачи горячей воды, при его отключении — отключать нагрев. Традиционные проточные нагреватели включают газовую колонку.
Накопительные устройства. Они отличаются медленным нагревом определенного количества воды, на которое часто расходуется 1 кВт / час. По мере необходимости используют горячую жидкость. Накопительные нагреватели срабатывают сразу после открытия крана, но мощность намного меньше. Среди недостатков таких устройств также отмечаются большие габариты, чем больше объем, тем габариты устройства.

Расчет и утилизация ГВС

Расчет систем горячего водоснабжения зависит от таких факторов: количества потребителей, примерной периодичности использования душа, количества санузлов с ГВС, некоторых технических характеристик сантехнического оборудования, необходимой температуры воды.Учитывая все эти показатели, можно определить необходимый суточный объем горячей воды.

Рециркуляция воды в системе горячего водоснабжения обеспечивает обратный поток жидкости из дальней точки водозабора. Это необходимо при удалении от водонагревателя до длинной точки водозабора более 3-х метров. Переработка осуществляется с помощью бойлера, а в случае невозможности его использования запускается непосредственно через котел.

Система горячего водоснабжения бывает двух видов, которые используются в зависимости от заданных параметров.В системе открытия используется отопительный котел, а в закрытой — водонагреватель. В некоторых случаях необходимо дополнительно организовать оборот воды. Предварительно перед установкой и покупкой оборудования важно произвести расчет горячего водоснабжения.

Проектирование высотных сооружений и нормы сантехники

Высотные здания имеют очень сложные и сложные водопроводные системы. Я обнаружил, что не так много кодов сантехники, которые конкретно описывают, как высотное здание должно быть спроектировано для экономии энергии, экономии воды и обеспечения владельца и жителей устойчивой и безопасной установкой.

Все основные кодовые обозначения сантехники для предотвращения обратного потока, минимального и максимального давления, а также сточных вод и вентиляционных труб для зданий более трех этажей применимы к высотным зданиям. Но кодекс ничего не говорит во многих других областях, в которых деньги тратятся зря, а оборудование изнашивается в многоэтажных зданиях, оставляя жильцов здания без воды и элементарной гигиены.

Я исследовал множество проблем в высотных зданиях, и среди них были следующие:

• Размер подкачивающего насоса
• проблемы зоны максимального и минимального давления
• проблемы с давлением в водонагревателе
• проблемы с обратной перекачкой ГВС
• выпуски дренажных и вентиляционных труб

Коды моделей водопровода в основном не содержат сведений, за исключением нескольких вещей, таких как минимальное и максимальное давление, а также размеры сточных вод и вентиляционных труб.Код минимален, поэтому он не решает многие проблемы, которые имеют смысл с инженерной точки зрения для энергоэффективной или устойчивой водопроводной системы. Одна из наиболее частых проблем, с которыми я сталкиваюсь в водопроводных системах высотных зданий, — это проблемы с зонами давления. Проблемы возникают, когда проектировщик сантехники или подрядчик по проектированию не обращает внимания на минимальные требования к давлению и максимальные требования к давлению в водопроводной системе.

Кодекс является минимальным документом, и большинство высотных зданий строятся разработчиками, которые хотят построить здание с минимальными первоначальными затратами, не беспокоясь о расходах на электроэнергию или обслуживание.Застройщик хочет построить его как можно дешевле, получить сертификат экологичности и продать кому-то другому, которому придется иметь дело с расходами на электроэнергию и техническое обслуживание в течение всего срока службы здания. Часто эти построенные девелопером высотные здания потребляют в четыре раза больше энергии, чем здания с правильно спроектированными системами подкачки воды для бытовых нужд.

Типичное высотное здание, построенное застройщиком, будет иметь одинарный или двойной подкачивающий насос в подвале. Насос обслуживает все здание с редукционными клапанами на всех нижних этажах, где давление подачи превышает 80 фунтов на квадратный дюйм.Этот тип конструкции системы с одним насосом повышения давления и редукционными клапанами представляет собой очень энергоемкую и неэффективную в обслуживании водопроводную систему. Но многие владельцы придерживаются этого дизайна, если покупают здание с такой концепцией.

Редукционные клапаны

Большинство этих построенных застройщиками зданий имеют редукционные клапаны или то, что я называю «клапанами для расхода энергии» на нижних этажах. На 10 верхних этажах нет редукционных клапанов.Такая конструкция приведет к потере энергии на сотни тысяч долларов в течение всего срока службы здания. Я всегда говорил, что если в вашей конструкции есть редукционные клапаны, это не очень зеленая конструкция водопроводной системы.

Я хотел бы, чтобы программы экологической сертификации были пересмотрены, чтобы никогда не выдавать сертификаты зданиям, в которых используются PRV, из-за их огромных потерь энергии. Фактически они должны отнимать баллы за каждый этаж, эксплуатируемый ниже PRV в многоэтажной системе водоснабжения.Есть некоторые исключения для редукционных клапанов для снижения нормального давления воды до более низкого давления для подпиточной воды в гидравлических системах, воды для окончательного ополаскивания в посудомоечных машинах и т. Д.

Клапаны и насосы бывают разных уровней качества, и часто в зданиях, построенных застройщиком, клапаны и насосы могут быть более низкого качества и менее дорогостоящего типа, которые имеют тенденцию чаще выходить из строя. Насосы в этом типе конструкции имеют тенденцию к отказу уплотнения и утечкам; Редукционные клапаны более низкого качества обычно изнашиваются седла, особенно при увеличении перепада давления.Даже высококачественные редукционные клапаны будут испытывать проблемы со значительными перепадами давления на седле клапана.

Перепад давления может быть устранен путем поэтапного снижения давления, на что разработчики обычно не хотят тратить деньги. Когда редукционный клапан изнашивается, это часто называют волочением проволоки. Это приводит к тому, что больше денег тратится на покупку запасных частей и больше денег тратится на оплату труда по замене насосов и редукционных клапанов.Протягивание проводов клапанов происходит, когда вода с высокой скоростью проходит через седло регулирующего клапана, и любой осадок или накипь в воде могут порезать менее дорогие (более мягкие) седла клапана. По прошествии короткого периода времени может показаться, что кто-то взял ножовку или канатную пилу и вырезал канавку в седле клапана. Поскольку клапан продолжает изнашиваться, он теряет способность поддерживать давление на выходе, и в периоды простоя давление на выходе может достигать того же давления, что и давление на входе.Это может привести к взрывам туалетов, разрыву труб, затоплению, протечкам кранов и туалетов, что является значительной тратой воды, когда давление подачи повышается с 60 фунтов на квадратный дюйм до, скажем, 360 фунтов на квадратный дюйм.

Номинальное давление трубы

Существуют различные категории высотных зданий в отношении конструкции водной системы. Чем выше здание, тем выше номинальное давление потребуется для трубы, клапанов и фитингов.Каждый материал трубы имеет разную классификацию давления. Важно убедиться, что вы используете правильную классификацию давления для высотного здания. Часто в этих зданиях, построенных застройщиком, водяной стояк рассчитан на более высокое давление, а все трубопроводы после редукционного клапана рассчитаны на более низкое давление. Когда редукционный клапан на нижнем этаже выходит из строя, более высокое давление оказывается на трубу, клапаны, фитинги и арматуру с более низким номинальным давлением.В идеальном или экологически чистом и экологически безопасном дизайне водопровода не используются редукционные клапаны (клапаны, расходующие энергию)

Проектировщик сантехники должен определить минимальное необходимое давление для регулирующей арматуры на верхнем этаже и убедиться, что минимальное давление будет поддерживаться в периоды пиковой нагрузки. Проектировщик также должен учитывать максимально допустимое давление в водопроводной системе, которое составляет 80 фунтов на квадратный дюйм. Если для самого требовательного (регулирующего) сантехнического оборудования в верхней части здания требуется минимум 35 фунтов на квадратный дюйм в верхней части зоны давления, а максимальное допустимое давление в соответствии с кодом в нижней части зоны давления составляет 80 фунтов на квадратный дюйм, то здание с этажами на расстоянии 10 футов в каждой зоне давления может быть от девяти до десяти этажей, в зависимости от потерь на трение и размеров трубы.Высота напора и допустимые потери на трение, связанные с размером трубы, будут определять, сколько этажей должно находиться в зоне давления. В приведенном выше примере, если размер трубы большой, то этажей может быть 10. Если размер трубы меньше, а скорости и соответствующие потери на трение выше, тогда только девять этажей должны находиться в зоне давления. Например, потеря напора на высоте составляет 0,433 на фут подъема. Если этажи составляют 10 футов от готового пола до готового пола, потеря давления на высоте для каждого этажа будет равна 4.33 фунта на квадратный дюйм. Ключевым моментом здесь является наличие достаточного давления воды на верхнем этаже зоны давления, чтобы приспособление могло работать должным образом.

Код

указывает минимальное давление в арматуре и максимальное статическое давление воды в системе распределения воды, где требуются редукционные клапаны или регуляторы давления воды, где давление воды превышает 80 фунтов на квадратный дюйм (psi). Сантехническая арматура, перечисленная в главе 6 модельных правил по сантехнике, указывает минимальное давление потока или остаточное давление на каждой арматуре.Например, для ванны, душа или биде требуется давление потока не менее 20 фунтов на квадратный дюйм. Это, вероятно, будет около 22 фунтов на квадратный дюйм статического давления. Для унитаза, сифонного типа, сливного клапана требуется минимальное остаточное (текущее) давление 35 фунтов на кв. Дюйм. Для более новых моделей баков с унитазом 1,6 и ниже требуется 20 фунтов на квадратный дюйм, тогда как более старые модели с более высоким расходом требовали минимального давления всего 8 фунтов на квадратный дюйм. Многие новые модели водосберегающих унитазов полагаются на давление подачи воды, заставляющее поток в чашу и ловушку, что является частью конструкции и работы приспособления с минимальным давлением до 45 фунтов на квадратный дюйм.Если минимальное и максимальное давление не соблюдаются, могут возникнуть проблемы.

Проблемы с техническим обслуживанием

Как и в любом типе здания, в котором постоянно работает обслуживающий персонал, некоторые проблемы, связанные с отказами водопроводной системы, начинаются с найма обслуживающего персонала. Если владелец здания не нанимает должным образом обученный или сертифицированный обслуживающий персонал, владелец должен, по крайней мере, оплачивать или поощрять своих сотрудников искать обучение, которое касается ухода и обслуживания систем, для обслуживания которых они наняты.Я видел много отказов, когда обслуживающий персонал вносил свой вклад в отказ, потому что не знал, что делал. Например, топка котла перед открытием крана заливки воды. Затем человек понимает, что забыл наполнить бойлер водой, затем открывает кран заполнения и позволяет холодной воде хлынуть в раскаленный бойлер. Бум! Хозяин только что купил новый котел.

Пуск подкачивающего насоса давления бытовой воды

Другой распространенный отказ — это длительный сбой в электроснабжении, когда жильцам здания разрешается слить воду из системы трубопроводов до восстановления подачи электроэнергии.Обслуживающий персонал должен отключить подкачивающие насосы бытовой воды, чтобы они не запускались с опорожненным стояком. Я видел результаты неправильного запуска насоса, который может разорвать трубопровод.

Если насос запускается без воды в трубопроводе ниже по потоку, на насосе нет противодавления, поэтому он будет работать в конце кривой насоса. Это значительно увеличивает объем потока, а также увеличивает скорость. Нет ничего необычного в том, чтобы увидеть скорость воды, близкую к 12-15 футам в секунду, что обеспечит китовой удар, когда вода в трубе попадет в фитинг, такой как колено или тройник.Эмпирическое правило для гидравлического удара: 60-кратная скорость воды — это потенциальный скачок давления гидравлического удара, который может произойти.

Многие вышедшие из строя трубы большого диаметра привели к значительным наводнениям с десятками миллионов повреждений высотных зданий, когда насосы были запущены после периода простоя. В случае отключения электроэнергии или даже запланированного отключения электроэнергии для слива трубопровода и замены редукционных клапанов, что происходит много раз в год с конструкциями PRV, обслуживающий персонал должен быть обучен следовать процедурам, установленным изготовителем насоса, при подаче бытовой воды. Система подкачивающего насоса отключилась на время, достаточное для слива воды из стояка (более нескольких минут).По этой причине некоторые элементы управления насосом требуют ручного запуска после сбоя питания.

Гидравлический удар возникает при запуске насоса, и его необходимо контролировать путем выключения насоса во время простоя и закрытия всех клапанов. Когда электричество будет восстановлено, обслуживающий персонал должен открыть один или два крана наверху здания (или использовать автоматический воздухоотводчик), чтобы выпустить воздух из высоких точек в системе, а затем частично открыть один клапан на бустере. насосный агрегат и вручную запустите один (меньший) насос до тех пор, пока вода не начнет выходить из приспособлений наверху здания.Это будет медленно вводить воду в систему, чтобы предотвратить гидравлический удар, связанный со всеми подкачивающими насосами, работающими с пустой трубой, который может разорвать трубу или фитинги и затопить многоэтажное здание.

Зоны давления, чтобы избежать высокого давления трубы, клапаны и фитинги

Есть несколько способов спроектировать систему распределения воды в многоэтажном здании. Наиболее эффективная конструкция системы предусматривает использование отдельного подкачивающего насоса для каждой зоны давления в здании высотой примерно до 40-60 этажей в зависимости от высоты этажа до этажа).Когда высота здания становится намного выше, номинальное давление трубы, клапанов и фитингов должно быть выше, а стоимость возрастает. В сверхвысоких конструкциях они часто используют трубу подачи воды к всасывающему резервуару для подкачивающего насоса воды в более высокой зоне и систему трубопроводов, чтобы начать с зоны более высокого давления, которая может питать всасывающий бак для зон с еще более высоким давлением, если нужный. Есть много дополнительных проблем с этими типами сверхвысоких систем, которые могут включать в себя перепускные клапаны, стопорные клапаны, сливные дренажные системы, предохранительные клапаны и т. Д.Это позволяет использовать трубы, клапаны и фитинги более низкого давления на нижних этажах сверхвысоких зданий.

Для зданий, в которых используется фитинг на 300 фунтов на квадратный дюйм и ниже (макс. 40-60 этажей в зависимости от высоты пола до этажа), можно использовать несколько бустерных насосов с комплектом бустерных насосов для каждой зоны давления без редукционных клапанов. Это экономит тонну энергии по сравнению с одним большим подкачивающим насосом, который рассчитан на полный расход и напор здания.Это все равно, что нести два ведра воды объемом 5 галлонов на 100 лестничных пролетов, чтобы кто-нибудь мог сделать глоток воды, а затем вылить всю оставшуюся воду в канализацию или в окно. Было потрачено много энергии, чтобы довести всю эту воду до верхнего этажа, тогда как для удовлетворения потребности в напитке требовалось всего шесть унций воды. Это то, что происходит, когда очень большой бустерный насосный агрегат устанавливается в основании высотного здания и используются редукционные клапаны для снижения давления на нижних этажах.Это пустая трата энергии!

Обслуживающий персонал

Недавно я останавливался на верхнем этаже многоэтажного отеля во Флориде и встал в 3:45, чтобы успеть на ранний рейс. Когда я приняла душ, там было много горячей воды, но не было холодной. Когда я объезжал комплекс к переднему вестибюлю, я заметил, что все зоны орошения текли одновременно, что, по-видимому, было на подкачивающем насосе холодной воды. Это должно было израсходовать все давление, и система горячего водоснабжения, очевидно, была на отдельном подкачивающем насосе.Я остановился у стойки регистрации, чтобы сообщить им о проблеме, и посоветовал им отрегулировать время для зон дождевания.

Парень из техобслуживания появился, пока я проверял, и сказал, что пойдет, проверит котел и снизит температуру горячей воды. Я объяснил, что проблема не в температуре горячей воды, а в системе холодной воды, из-за которой все зоны спринклера текли одновременно. В этот момент он напомнил мне, что проработал там более пяти лет и проделал путь вверх по ремонту здания, чтобы знать, что он делает.Он заверил меня, что это проблема термостата котла. Я сказал, что проверил смеситель для раковины с двумя ручками, но вода не вышла. Это был всего лишь булькающий звук врывающегося воздуха, так что это, вероятно, не было проблемой температуры водонагревателя. Его глаза смотрели в потолок, когда он пытался понять то, что я ему только что сказал. Уходя, он пробормотал что-то вроде того, что все равно собирался проверить котел.

Я отправил письмо с объяснением проблемы, и главный инженер гостиничной сети объяснил мне, что они заменили картридж в номере, и это должно решить эту проблему.Мне пришлось отправить письмо, чтобы объяснить инженеру отеля, в чем была настоящая проблема.

Замена материала

Было много случаев, когда замена материала производилась. Для инженера, подрядчика и владельца важно проверить номинальное давление, свойства теплового расширения и номинальные температуры замененных материалов. Проверка помогает убедиться, что трубопровод установлен в соответствии с инструкциями производителя труб.

Не циркулируйте через редукционные клапаны

Я видел много многоэтажных зданий, в которых водонагреватели располагались на первом этаже или в пентхаусе. В этих плохо спроектированных зданиях, когда водяной стояк поднимается в здании, на нижних этажах имеются редукционные клапаны.

При таком распределении системы горячего водоснабжения циркуляция горячей воды через редукционный клапан невозможна.Во многих случаях неопытный дизайнер, подрядчик или застройщик обнаруживает это после того, как здание построено. Затем на каждом этаже добавляется насос повторного давления, чтобы нагнетать обратную горячую воду обратно в систему возврата горячей воды, чтобы вода могла течь обратно в водонагреватель. Эти системы являются наихудшими нарушителями энергопотребления. Редукционные клапаны обычно не работают очень долго в системах горячего водоснабжения и постоянно заменяются. Лучшее решение — установить локальные водонагреватели. Если вы собираетесь использовать центральные водонагреватели, решение состоит в том, чтобы спроектировать систему с водонагревателем в зоне давления.

Многие из этих вопросов следует рассмотреть для включения в экологические кодексы или энергетические кодексы. По крайней мере, при проектировании или строительстве высотных зданий мы должны стремиться решать эти вопросы до того, как здание будет построено.

Рон Джордж, CPD, президент Plumb-Tech Design & Consulting Services LLC. Посетите www.Plumb-TechLLC.com .

У вас недостаточно прав для чтения этого закона в это время

Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней части — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс),
DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата
на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Вы можете найти более подробную информацию о нашей деятельности на общедоступных ресурсах.
в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — фундаментальное требование для работы нашей демократии.
Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html
