Столбчатый фундамент своими руками под дом: Столбчатый фундамент своими руками: пошаговая инструкция

Столбчатый фундамент для каркасного дома своими руками: пошаговая инструкция

Основой любого строения является фундамент. С его возведения начинается строительный процесс и от него зависит надежность будущего дома. Оптимальным вариантом станет столбчатый фундамент для каркасного дома своими руками. Изучив тонкости монтажного процесса, можно самостоятельно возвести основание будущей постройки.

Общее описание столбчатого фундамента

Изготовление столбчатого основания для щитового дома не требует наличия специального образования и больших финансовых затрат. При его монтаже используются доступные материалы. Он состоит из опорных столбов, устанавливаемых по периметру несущей конструкции, сверху которых изготавливается нижняя обвязка будущего строения.

Чтобы основание было надежным, необходимо заранее сделать необходимые расчеты, включающие в себя расстояние между столбами и их диаметр. Эти показатели напрямую зависят от веса каркасного дома, но средние значения составляют:

• Расстояние между опорами 150-250 см;
• Сечение прямоугольных столбов 25*25-40*40 см;
• Диаметр круглых опор от 20 до 25 см;
• Высота, возвышающаяся над уровнем грунта до 50 см;
• Длина подземной части – в зависимости от глубины закладки.

Если технологией строительства фундамента не предусмотрено наличие ростверка, верхние части столбов должны располагаться строго по одной горизонтальной линии.

Плюсы и минусы столбчатого основания

При монтаже столбчатого типа основания не используется бетонная заливка, однако это не влияет на количество преимуществ конструкции:

1. Экономичнее других видов фундамента;
2. Возможность самостоятельного монтажа;
3. Легко и быстро возводить;
4. Не требует привлечения специальной техники;
5. Можно делать в любой сезон.

Среди недостатков можно отметить необходимость дополнительной теплоизоляции пола и трудоемкость.

Виды конструкций

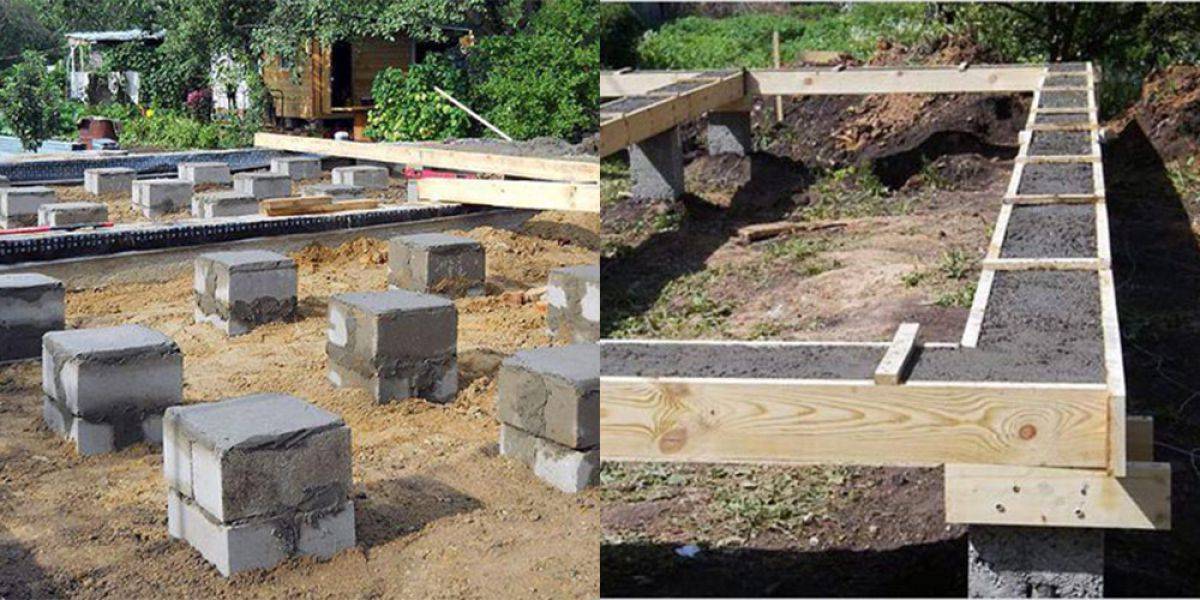

Столбчатое основание классифицируется по площади, форме опор, глубине заложения, используемому материалу и технологии. В качестве материала для столбов может применяться:

• Блоки;
• Кирпич;
• Железобетон или бетон;
• Бут или бутобетон.

Это показатель зависит от веса готового строения, типа почвы и глубины монтажа. При обустройстве может быть выбран монолитный вариант (требуется устройство опалубки) или сборный.

После выполнения необходимых расчетов по глубине заложения, предстоит выбирать один из видов:

1. Незаглубленный фундамент: самый экономный вариант, при котором основание столбов не закапывается в грунт, а располагается на подушке из песка. Подходит для одноэтажных каркасников;
2. Мелкозаглубленное основание используется при строительстве на слабопучинистом или непучинистом грунте. В этом случае столбы закапываются в землю не более чем на 70 см выше уровня промерзания. Недорогой и быстровозводимый фундамент, подходящий для многоэтажных каркасных домов;
3. Заглубленный вид основания выбирается при наличии глинистой или пучинистой почвы и высоко расположенных грунтовых водах. Монтажный процесс заключается в углублении опор ниже уровня промерзания, требует специальных расчетов, больших финансовых и трудовых затрат.

Чтобы жилая конструкция имела длительный эксплуатационный срок, глубина заложения должна производиться с учетом всех необходимых требований.

Подготовка к возведению столбчатой основы

Возведение фундамента возможно только после тщательного выполнения подготовительных работ, которые включают в себя:

• Расчет прочности;
• Приобретение инструментов и материалов;
• Составление плана, схемы и чертежа.

Чтобы качественно произвести необходимые расчеты, выполнить чертеж и перенести его на местность, потребуется произвести анализ грунта, измерение уровня протекания грунтовых вод и учесть давление, которое будет оказываться на основание. На данном этапе не стоит экономить и нанять специалистов в этой области.

Расчистка участка

Перед тем, как начать строительство каркасного дома, необходимо тщательно подготовить и расчистить территорию. Если почва на участке состоит из песка и камней, никаких дополнительных мероприятий не требуется. В том случае, когда под верхним слоем находится глинистый грунт, необходимо в ямы под будущие опоры насыпать смесь из песка и щебенки.

На этом этапе необходимо выполнить разметку: вбить колышки на углах будущего здания и натянуть шнур крест-накрест. Диагонали должны строго совпадать. Закончив мероприятия по подготовке территории, можно доставить материалы и инструменты на место строительства.

Пошаговая технология изготовления

Последовательное выполнение этапов монтажа поможет установить надежный и долгосрочный каркас:

1. Разбиваем оси стен будущего фундамента и проверяем диагонали, что бы углы получились под углом 90 градусов.
2. Выкапывается траншея под размеры монолитного ростверка.
3. Монтаж опалубки. Для этого потребуются доски с влажностью до 25%, обструганные с одной стороны. Ширина досок 10-15 см, толщина 3-4 см. Ими выкладываются стены ям, гладкой стороной внутрь.
4. Копка ям под столбы.  Делаются скважины на глубину 1,2 м ниже глубины промерзания почвы, что бы при зимнем пучении почвы фундамент не выдавливало и его параметры оставались согласно проекту, в результате чего дом не будет перекошен. Требуемая глубина ям указывается при создании чертежа. При параметре до 100 см необходимости в дополнительном укреплении нет. Если глубина ям больше этого показателя, дополнительно изготавливается опалубка. Если строительство выполняется с использованием круглых опор, в качестве несъемной опалубки применяются трубы из асбестоцемента или металла с диаметром от 10 см. Также используется рубероид.
5. Укладываем пенопласта, небольшой плотностью, не превышающий 15-20 кг. на м3. Это делается для противодействию морозному пучению на ростверк. В результате чего, когда будет пучение, грунт сомнет пенопласт и давления на ростверк не будет, что сохранит его проектные характеристики.
6. Армирование. Этот этап необходим при большой массе будущего каркасного дома. Для этого в опорные столбы устанавливается армированный прут (диаметр 1-1,2 см) и заливается раствором из бетона. Если технологий предусмотрено наличие ростверка, прутья должны быть выше столбов на 20 см для будущей обвязки.
7. После установки арматуры, следует заливка бетонного раствора на предварительно засыпанную песчаную подушку (20 см). Для этого изготавливается смесь из одной части цемента (марка М 400-500), трех частей песка и пяти частей щебенки. Тщательно перемешанный раствор заливается в подготовленные ямки частями (по 30 см), утрамбовывая каждый слой. К дальнейшим работам можно приступать через месяц (время полного застывания раствора). Залитый бетон следует произвести вибрирование, что бы из него вышел воздух.
8. Ростверк. Этот этап не обязателен, но наличие ростверка увеличить прочность основания. Для этого по периметру монтируется опалубка, укладывается армированная сетка и заливается бетонный раствор. Ширина ростверка должна равняться ширине опорных столбов, а ее высота составлять 25 см.
9. Забирка. Это дополнительная стена, которая защитит нижний этаж дома от холода и сырости. Для этого по периметру дома надо выкопать траншею с глубиной в 30 см и шириной в 15 см, далее залить бетонной смесью и выложить стену из кирпича или блока, оставляя по два вентиляционных отверстия с каждой стороны дома 15*15 см. Ростверк с забиркой в каркасном доме образуют цоколь.

Стоит знать!!! Все коммуникационные линии необходимо провести до изготовления забирки. После выполнения вышеперечисленных работ можно приступать к возведению жилого дома.

Видео: Как правильно залить столбчатый фундамент для каркасника

Возможные ошибки

Во время монтажа могут быть нарушены некоторые нормы и допущены ошибки:

• Неправильно рассчитанная глубина заложения столбов;
• Заглубление опорных столбов на разную глубину;
• Неправильный расчет нагрузки, при котором давление на столбы неравномерное;
• Низкое качество строительных материалов;
• Неверное определение типа грунта;
• Ростверк устанавливается на непросохший фундаментный столб.

Чтобы этого избежать, необходимо скрупулезно отнестись к подготовительному этапу строительства и строго следовать технологии.

Столбчатый фундамент под дом своими руками. Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Содержание

1. Столбчатый фундамент под дом своими руками. Опорно-столбчатый фундамент своими руками: пошаговая инструкция
   • Земляные работы
   • Возведение столбчатого фундамента
   • Обустройство ростверка
2. Столбчатый фундамент с ростверком. Особенности сооружения столбчатого фундамента с железобетонным ростверком
   • Ростверк бывает:
   • Столбчатый фундамент может быть следующих видов:
   • Последовательность строительства столбчатого фундамента
3. Столбчатый фундамент для каркасного дома. Подготовка к изготовлению
   • Расчёты глубины и количества столбов
   • Выбор материала и расчёт количества
   • Необходимые инструменты
4. Видео столбчатый фундамент.

Столбчатый фундамент под дом своими руками. Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

1. Проведение земляных работ.
2. Возведение столбов фундамента.
3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка.

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Столбчатый фундамент с ростверком. Особенности сооружения столбчатого фундамента с железобетонным ростверком

С чего начать строительство дома? Как сделать его лучше, дешевле, надежнее? У нас уже выбран земельный участок, но вот беда – подземные воды подобрались очень близко к поверхности земли. Какое решение принять?

Любое строительство начинается с устройства фундамента, то есть с несущей конструкции нашего будущего дома. От правильности выбора конструкции фундамента будет зависеть вся дальнейшая судьба нашего строения.

Фундаменты по своему типу бывают ленточные, столбчатые, плитные. В нашем случае (при наличии грунтовых вод) принимаем решение монтировать столбчатый тип фундамента с железобетонным ростверком.

Этот фундамент состоит из двух частей – опорной и несущей. Несущей частью будут колонны, а опорной – ростверки.

Теперь разберемся, как устроен ростверк. Эта конструкция представляет собой горизонтальную часть столбчатого фундамента, соединяющую отдельно стоящие столбы в цельную конструкцию. Задача ростверка – равномерно собрать и перераспределить нагрузку от веса стен здания на столбы, зафиксировать сваи в вертикальном положении и не дать им в процессе эксплуатации отклоняться в сторону.

Ростверк бывает:

— высоким – низ расположен выше уровня поверхности грунта;

— повышенным – в этом случае его подошва располагается на одном уровне с поверхностью грунта;

— низким – при этом конструкция ростверка заглублена в грунт.

Ростверк, в отличие от ленточного фундамента, на грунт не опирается. Между его конструкцией и поверхностью грунта остается зазор.

Высокий ростверк располагается на уровне до 15 см от нижней части до уровня грунта. Зимой почва промерзает и поднимается вдоль свай. Если не сделать зазор, то грунт может вырвать сваи вместе с ростверком или оторвёт их друг от друга.

Для холодного климата такой ростверк является недостатком, так как под полом дома отсутствует утепляющая воздушная подушка. В связи с этим строение нужно дополнительно утеплять со стороны пола.

Повышенный ростверк: его подошва находится вровень с поверхностью грунта. Из-под установленной опалубки убирают до 15 см грунта. Для того чтобы он не осыпался, на дно траншеи нужно установить листы шифера снаружи ростверка, и они должны свободно опираться на дно. Если этого не сделать, то ростверк вскоре будет лежать на грунте, и на него будет воздействовать зимнее пучение грунта.

Заглубленный ростверк: по линии расположения будущих стен вырывается траншея. Делается опалубка, у которой днище расположено ниже поверхности земли. Для этого ростверка тоже нужно делать защитные щитки, но в этом случае у дома образуется практически неподвижная воздушная подушка под домом, и это утепляет постройку.

Теперь познакомимся с несущей частью нашего столбчатого фундамента. Несущие конструкции представляют собой стойки, которые изготавливаются из разных материалов – кирпича, бетона, железобетона, металлических труб, дерева. Опоры располагаются с шагом 1500–2500 мм.

Столбчатый фундамент может быть следующих видов:

1. В зависимости от материала, применённого при изготовлении:

— сборный, этот вид изготавливается из натурального камня, бетонных блоков, кирпича;

— монолитный.

2. В зависимости от способа устройства фундаментов:

— мелко заглубленный – опора заглублена в грунт до 70 см и монтируется на прочных основаниях, например, на скальных или песчаных грунтах;

— сильно заглубленный – опора располагается на глубине до 2 м. Применение такой глубины обосновано наличием пучинистых грунтов.

Последовательность строительства столбчатого фундамента

Строительство фундамента начинается с того, что его оси размечаются на земле. Это называется выноской осей фундамента в натуру. Чтобы дом получился без смещений и имел форму квадрата или прямоугольника, обязательно проверяются углы, которые должны быть строго 90 градусов.

После того, как разметка осей закончена, начинаем рыть траншеи. Если фундамент сильно заглубленный, то роется яма для установки колонны. Глубина ее делается на 30 см больше запроектированной, это нужно для того, что подсыпать гравийную подушку перед началом бетонирования колонны.

Ширина траншеи делается на 20 см больше проектной, так как при установке опалубки необходимо учесть её толщину.

После выполнения земляных работ приступаем к устройству непосредственно колонны. Под каждую делаем бетонную подушку, которая шире на 10–20 см размера колонны. Конструкция колонны и подушки выполняется из монолитного железобетона, то есть устанавливаются арматурные каркасы и заливаются бетоном.

Арматурные каркасы изготавливаются из продольной рифленой арматуры диаметром 10–16 мм и поперечной арматуры диаметром 6–8 мм, которая удерживает вертикальные стержни.

Итак, в этой статье мы рассмотрели, какие бывают фундаменты, и как проводится подготовка к их монтажу.

Источник: https://interer-stil.ru-land.com/stati/fundament-stolbchatyy-vidy-stolbchatogo-fundamenta

Столбчатый фундамент для каркасного дома. Подготовка к изготовлению

На подготовительной стадии следует выяснить размеры будущего строения, нагрузку на фундамент вышестоящих конструкций и несущую способность грунта. Перед возведением каркасного дома можно самостоятельно выполнить исследование почвы. Для этого необходимо пробурить несколько ям на участке. Глубина скважины — ниже 50 см подошвы фундамента. Таким способом определяется тип грунта и отсутствие водоносных слоёв.

Характеристика грунтов:

• Скальные — почвы с высоким содержанием камня или гравия, отличаются крепким основанием, хорошо удерживают нагрузку, не собирают воду.
• Крупные пески — представляют собой крепкое основание с низкой пучинистостью.
• Мелкопесчаные — плохо подходят для строительства, так как отличаются высокой пучинистостью. Они собирают воду в верхних слоях и выталкивающим образом действуют на фундамент.

Расчёты глубины и количества столбов

Столбчатые основания бывают заглублёнными (для водонасыщенных и глиняных грунтов) и малозаглублёнными (для скальных и песчаных почв с низким уровнем залегания грунтовых вод). Высота заглублённого фундамента зависит от средней глубины промерзания почвы в вашей местности. Подошва такого основания должна располагаться ниже этого уровня на 30–50 см. Перед началом работ следует рассчитать нагрузку дома, для этого суммируется вес стен, перекрытий, кровли и масса фундамента.

Для определения веса железобетонного столбчатого фундамента нужно его объем умножить на удельный вес железобетона (2500 кг/м³).  Для подсчёта веса одного столба используется следующая формула: V=3,14*G²*h. V — объем столба, G — радиус столба, h — высота столба. Все величины указаны в метрах. Полученную величину нужно умножить на количество столбов, и у нас получится общий объем фундамента.

Если нагрузка на почву превышает несущую способность грунта на участке, нужно увеличить количество столбиков.

Для того чтобы рассчитать количество бетона на столбчатый фундамент можно воспользоваться следующей таблицей:

Арматура для столбчатого основания используется рифлёная, класса А, диаметром 10–12 мм. Металлические прутья нужны той же длины, что и опоры. Для столба диаметром 10–14 мм понадобится 4 прутка арматуры. Их размещают на расстоянии 10 см друг от друга и перевязывают через полметра гладкой и более тонкой арматурой диаметром 6 мм. Таким образом, для двухметрового столба понадобится 8 м толстой и 1,2 м тонкой арматуры. Полученные цифры умножаем на количество опор и получаем метраж необходимой для столбчатого основания арматуры.

Столбчатый фундамент под дом своими руками. Столбчатый фундамент под дом. Фундамент под дом

Долговечность любого дома зависит от того, насколько надежен фундамент, на котором он стоит. Поэтому к выбору способа установки фундамента следует подходить с особой тщательностью. Столбчатый фундамент под дом – самый простой и в то же время экономичный вариант. Далее мы расскажем вам подробнее о технологии и способах его возведения.

Характеристики основания колонны

Состоит из нескольких столбцов. Каждый из них располагается в местах, на которые приходится наибольшая нагрузка, т. е. в углах, в зонах пересечения стен, под венцами труб, вагонов и т. д. Такой вид фундамента наиболее пригоден для возведения маловесного здания без подвала. Например, его используют при возведении деревянного дома, в конструкции которого предусмотрены столбы. Для деревянного дома такой фундамент обычно делают из камня или дерева.

Колонная основа ценится в первую очередь за свою экономичность. Различают несколько видов его разновидностей в зависимости от техники строительства.

• Монолитный столбчатый фундамент – самый популярный вариант. Это высокопрочная подошва, изготовленная из арматурных стержней и бетона.
• Сборное основание колонны. Это может быть достаточно быстро. Он состоит из камня, кирпича и железобетонных плит. К его «слабым местам» можно отнести ненадежность швов.

В зависимости от способа и глубины забивки столбов в грунт различают размытое и мелкозаглубленное столбчатое основание. Тот или иной выбирают, как правило, в зависимости от типа грунта, а также от уровня грунтовых вод. Так, пластинчатую форму основания в основном используют во влажном глинистом грунте и закапывают его таким образом, чтобы нижний конец столбов находился на полметра ниже уровня лабильности Земли. Что касается мелкоразводного варианта фундамента, то его в основном используют на песчаных или каменистых грунтах, а столбы заглубляют в землю всего на 0,5-0,7 метра. Сколько бы у них не было отличий, любой столбчатый фундамент под кирпичный дом строится по схожей схеме. Далее рассмотрим более подробно характеристики и методику построения каждого из вариантов.

Основание колонны с маляром

Для равномерного распределения нагрузки на основание в конструкции колонно-наклонных оснований применяют ЛКМ в виде соединенных балок или плит. Для его изготовления обычно используют бетон или железобетон, реже – дерево или металл. Обычно он располагается в верхней части фундамента. Скарлет может быть низким и высоким. Первый вид располагается под землей, а второй выше уровня почвы. Использование изделий из дерева позволяет сделать конструкцию более прочной, надежной и долговечной.

Наливной фундамент

Необходим при возведении конструкций из дерева, в которых не планируется обустраивать цокольный этаж или цоколь (например, это может быть баня или подсобное помещение). Если сравнивать столбчатый фундамент этого типа с другими типами фундамента, то его стоимость гораздо ниже, что зачастую является решающим при выборе. Если при возведении такого типа основания используются бетонные блоки, то они выполняют роль ведущих опор. При этом их количество зависит от размеров будущей постройки. При использовании такой основы в качестве основания ванны обычно делают основу из песка. При этом блоки укладываются в несколько слоев до получения нужной высоты, самый нижний из которых забуривается в землю. Для кирпичных строений такой фундамент уже не подходит.

Фундамент каменный из труб

В конструкции данного фундамента используется опалубка в виде труб из стали или асбеста. Кроме того, это неподвижный элемент. Материал трубы обычно выбирают в зависимости от характера местности и конструкции. Так, при возведении небольшой поверхности небольшого деревянного дома обычно используют асбестовые трубы, в остальных случаях желательно отдать предпочтение стальным.

Предварительно перед установкой труб в грунт выполняются отверстия нужного размера. В дополнение к трубам вставлен асбестовый каркас. Трубы после монтажа сначала заполняются раствором только на треть. При образовании гидропушки раствор постепенно сливают до нуля. Причем периодически трубы вибропрессуют, чтобы не было пузырьков воздуха.

Следующим шагом является печать формы. Делается это с помощью почвы. Что касается утепления, то его делают так же, как и для других видов столбчатых оснований. То же самое относится к гидроизоляции и ударопрочности. Следует сказать, что со временем в трубах может скапливаться влага. Поэтому гидроизоляции уделяется особое внимание. Кроме того, чтобы трубы были ровными, их нельзя оставлять без нагрузки. В противном случае они постепенно выдавливают почву, что недопустимо для любой основы.

Фундамент столбчатый из деревянного бруса

При изготовлении фундамента из дерева рекомендуется выбирать дуб или массивы хвойных пород. Они самые стойкие, особенно после обработки антисептиками, которые позволят кипу отпугнуть десятки лет. Для свай подойдет нижняя часть бревна диаметром не менее 200 мм. Каждая такая опора будет заходить на Землю не менее чем на 0,5 м, но не более чем на 1,6 м.

Недорогой деревянный столбчатый фундамент имеет ряд преимуществ, которые в некоторых случаях становятся решающими. Одними из «сильных сторон» являются простота технологии и стоимость. Для дома при использовании такого фундамента создается дополнительная защита. Кроме того, благодаря своей конструкции эта основа не изгибается при деформационных процессах. Что же касается недостатков, то, в первую очередь, необходимо отметить небольшой срок действия такого основания. Тем не менее, многие просто игнорируют его в пользу недорогой цены деревянного фундамента и скорости его монтажа. После возведения базы можно приступать к строительству самого дома.

Болт-ленточный фундамент

Этот тип фундамента возводится по стандартной технологии:

1. В первую очередь нужно подготовить участок под строительство. Для этого с поверхности удаляют лишний грунт, чтобы она получилась гладкой.
2. Затем нужно сделать разметку площадки по чертежу. Для этого поможет строительная нить, которую нужно будет протянуть в виде двух параллельных линий. Расстояние между ними должно быть равно необходимой толщине фундамента. Нити должны пересекаться строго под прямым углом. Это же касается и углов будущей конструкции. Необходимо будет обозначить места, где стены будут задействованы и пересекать стены, а также другие участки конструкции, на которые приходится большая нагрузка.
3. Далее по сделанной разметке необходимо снять 35-40 см грунта в тех местах, где будет ленточная часть конструкции. Важно, чтобы оставалось достаточно места для опалубки.
4. Теперь возьмите ручной бур и по чертежу сделайте скважину для столбов. Если опоры забиты более чем на 1 м, то стены колодца нужно будет закрепить от сдавливания с помощью подпорок из досок.
5. Чтобы закончить земляные работы, осталось засыпать на дно траншеи слой песка и перепроверить расположение лунок, чтобы фундамент получился ровным.
6. После земляных работ приступают к расстановке колонн. Труба для столба нужного диаметра формируется из резиноида, который скручивается в два слоя. Далее соединения больны скотчем. Полученная конструкция вставляется до упора в скважину.
7. Перед заливкой бетоном стойки необходимо укрепить с помощью арматурного каркаса, который вставляется в колодец. От колодца штанги должны выступать не менее чем на 150-250 мм.
8. Теперь можно заливать бетонными столбами. И первое, что нужно сделать, это сформировать опорную подошву. Для этого залейте в трубу 20 см жидкого бетона, а затем немного приподнимите его от границы до бетона, чтобы он немного вырос вокруг.
9. Когда подошва готова, можно залить оставшееся пространство трубы. В качестве заливки периодически используется глубинный вибратор. Это делается для того, чтобы внутри раствора не было пузырьков воздуха.
10. Когда столбы залиты, их оставляют до застывания бетона. За это время можно сделать еще одну работу по обустройству фундамента. В частности, сформировать армирование основания в виде сварного каркаса из арматуры и проволоки. Причем прутья размещаются вдоль, а проволока поперек цокольной ленты, образуя так называемые горизонтальные перемычки. Сварной каркас прикручивается к стержням, торчащим из колонн.
11. Когда каркас с каркасом будет укомплектован, можно приступать к монтажу опалубки. Для этой цели используют доски или панели толщиной 40 и шириной 100 мм.
12. Когда сбита опалубка, нужно сделать гидроизоляцию. Итак, материал для гидроизоляции засоряется внутри. В качестве нее желательно использовать современные мембраны или полиэтиленовые пленки.
13. Далее приступаем к заливке фундамента бетоном. Чтобы такое большое пространство было легче заполнять, можно использовать специальную технику, а именно машину-миксер. По той же схеме, что и для столбов, нужно избавиться от пузырей внутри бетона, для чего также используется вибратор.
14. Затем нужно дождаться, пока бетон наберет достаточную прочность. Обычно на это требуется около месяца. Только по истечении этого срока можно снимать опалубку и делать гидроизоляцию для основания. После чего оставшиеся траншеи следует засыпать грунтом.

Основание из бетонных блоков

Применение такого фундамента не редкость. В качестве основания обычно используют щебень, а поверх него насыпают песчаную подушку, которая, в свою очередь, блокирует блоки. Сами блоки скрепляются между собой цементным раствором. Следует отметить, что такая основа не подходит для горизонтально подвижных грунтов, а также для возведения тяжелых конструкций.

Расчет фундамента

Для правильного расчета в первую очередь необходимо измерить глубину, на которую будет закладываться фундамент и арматура. Не зная этого, невозможно проводить расчеты. Кроме того, необходимо выяснить особенности участка, на котором будет возводиться здание. Итак, для расчета нужно узнать глубину залегания грунтовых вод и то, как этот уровень меняется в течение года. Не менее важны сведения о средней температуре зимой и уровне промерзания почвы. Потребуются также данные о свойствах грунта.

Желательно примерно оценить общий вес дома и его будущий интерьер. Нужно будет определить общий вес самого основания и сезонные нагрузки. Под сезонными нагрузками, в частности, понимают снежный покров и ветер. Для того, чтобы узнать, сколько столбов потребуется для фундамента и их размеры, необходимо предварительно определить, соответствует ли их несущая способность типу грунта вашего участка. Кроме того, рассчитывается максимальная нагрузка на один столб. Под нагрузкой понимают величину веса и колонны, а также нагрузку от дома.

Когда известна несущая способность грунта на площадке, следует испытать основание с допустимой нагрузкой. Для этого находят произведение объема одного столба и прочности грунта. Не лишним будет несколько раз проверить правильность расчетов на надежность.

Столбчатый фундамент под дом: видео

Лучшие и наиболее эффективные методы ремонта фундамента

Если вы заметили прохудившуюся сантехнику, небольшие трещины в стене, а также двери и окна, отодвигающиеся от своих рам, возможно, пришло время отвлечь ваше внимание от этих проблем с фундаментом.

Продолжайте читать, чтобы узнать о лучших методах ремонта фундамента, которые помогают при повреждении фундамента.

Наш лучший выбор

Посетите сайт

Ограниченное время:

Скидка 10% на любую работу свыше 2500 долларов 900 03

Лучшее для гидроизоляции

Посетите сайт

Ограниченное время:

Текущих предложений нет.

Лучшие варианты гарантии

Посетите сайт

Ограниченное время:

Скидка 150 долларов США за приглашение друга

Лучшая профилактическая работа

Посетите сайт

901 12 Ограниченное время:

Текущих предложений нет.

Что вызывает проблемы с фондом?

Вот некоторые из основных причин повреждения фундамента:

Недостаточный дренаж

Скопление воды в фундаменте вашего дома может привести к серьезным повреждениям. Обычно это происходит, когда ландшафт сада плоский и не позволяет осуществлять дренаж, или если на крыше нет водосточных желобов для отвода воды от фундамента.

Плохая конструкция

Если фундамент дома не был заложен должным образом с самого начала, вы можете столкнуться с некоторыми проблемами с фундаментом. Это особенно характерно для домов, вокруг которых нет уплотнения почвы. Это означает, что фундамент будет сжиматься при движении грунта.

Проблемы с сантехникой

Плохая сантехника может привести к просачиванию воды под фундамент, что приведет к скоплению воды в основании. Это может привести к долгосрочным повреждениям, таким как трещины и гниение.

Стабилизация плохой почвы

Если ваш дом построен на плохой почве, это может повлиять на фундамент вашего дома. В частности, уровень влажности влияет на эффективность почвы, особенно потому, что она действует как губка, а затем сжимается в сухую погоду. Это колебание может вызвать нагрузку на фундамент вашего дома.

Признаки проблем с фундаментом

Если вы домовладелец, обратите внимание на некоторые предупреждающие знаки:

• Трещины в фундаменте в стене, потолке и полу
• Неровные полы
• Двери и окна, отделяющиеся от их рам
• Гнилое дерево
• Трещины на плитке
• Стены отрываются от дома
• Обои, отслаивающиеся от стен
• Влажное подполье
• Заглубление фундамента

Общие проблемы с фундаментом

• Трещины в фундаменте
• Трещины в напольной и настенной плитке
• Пространство между полами и стенами
• Неровные полы

Лучшие методы ремонта фундамента

Поддомкрачивание плиты

Этот метод менее разрушительный, чем строительство совершенно нового бетонного фундамента. Это также эффективно для исправления бетонной плиты, которая потеряла некоторое выравнивание. Подъем плиты осуществляется путем поднятия одной из сторон бетонной плиты, что позволяет фундаменту выровняться. Этот процесс не требует, чтобы вы разбивали бетон, уменьшая беспорядок.

Для подъема плит необходимо просверлить в фундаменте отверстия диаметром около ½ дюйма. Затем закачивайте в эти отверстия стабильные материалы (такие как пенополиуретан или грязь, известная как грязеуловитель).

Пенополиуретан выгоден, потому что он расширяется и медленно поднимает фундамент вашего дома, а не бетонную плиту, поднимаемую под давлением.

Наш лучший выбор

Посетите сайт

Ограниченное время:

Скидка 10% на любую работу свыше 2500 долларов 900 03

Лучшее для гидроизоляции

Посетите сайт

Ограниченное время:

Текущих предложений нет.

Лучшие варианты гарантии

Посетите сайт

Ограниченное время:

Скидка 150 долларов США за приглашение друга

Лучшая профилактическая работа

Посетите сайт 900 03

Ограниченное время:

Текущих предложений нет.

Фундамент или сваи

Фундамент — это метод создания нового фундамента под зданием без нарушения первоначальной конструкции. Он эффективен при увеличении существующего фундамента и замене поврежденного фундамента.

Ямный метод

Этот метод требует подкрепления коротких колонн (от 1,2 до 1,8 м). Затем в стене прорезаются отверстия выше уровня поверхности при регулярных опросах. Затем через отверстия вставляют иглы, чтобы поддерживать имущество.

Домкраты обеспечивают рабочее пространство для бетонирования и рытья траншей. Если требуется замена фундамента, часть стены должна иметь вырез длиной от 90 см до 120 см.

Фундамент для опор и балок

Используется для многих грунтовых условий. Он требует переноса железобетонных балочных фундаментов на массивные бетонные основания или опоры.

Общий размер балок зависит от приложенных нагрузок и состояния грунта.

Метод консольных игольчатых балок

Этот метод является расширением метода ямы и подходит для домов с прочной внутренней колонной. Кроме того, требуется только односторонний доступ, что идеально подходит для сайтов с ограниченным пространством.

В этом методе ямы вам необходимо выкопать котлован под существующую наружную стену в месте, где фундамент неисправен. Затем привязывают игольчатую балку, чтобы соединить исходную стену и существующий интерьер. После этого наружная стена подвешивается и толкается гидравлическим домкратом.

Эта процедура быстрее, чем первоначальный метод с ямой, и увеличивает несущую способность фундамента вашего дома.

Свайный метод

Свайный метод фундамента требует установки свай вдоль каждой стороны стен для укрепления фундамента здания. Обычно это достигается с помощью буровой сваи. Затем в стену фундамента втыкаются бетонные иглы, соединяющиеся со сваями.

Этот метод идеален для заболоченных участков или мест в слабонесущих слоях.

Пирсинг

Пирсинг предполагает забивание трубных свай к основанию здания для облегчения осадки фундамента.

Стальные опоры

Стальные опоры с эпоксидным покрытием или оцинкованной стали вбиваются в фундамент здания с помощью гидроцилиндра. Затем все стальные сваи проходят испытания под нагрузкой, в то время как единая система стабилизирует конструкцию для улучшения и увеличения процесса восстановления.

Этот процесс забивки поддерживает фундаменты в любых грунтовых условиях. Его также можно использовать в труднодоступных местах.

Бетонные опоры

Бетонные опоры включают рытье ям до линии промерзания фундамента и заливку их бетоном. Отверстия выложены волокнистыми трубками перед заливкой бетоном, что позволяет вырезать опоры на высоте 6–12 дюймов над землей.

Этот процесс сокращает затраты времени и денег и может быть использован как для больших, так и для маленьких объектов.

Спиральные сваи

Спиральные сваи похожи на прочные винты. Они требуют рытья ям, разделенных шестью футами. Как только вы достигнете фундамента дома, добавьте еще 18 дюймов, чтобы обеспечить плотное прилегание к фундаменту вашего дома. Затем с помощью отбойного молотка обработайте винтовые опоры.

Сегментные опоры

Сегментные опоры представляют собой цилиндрические бетонные трубы, которые можно вдавливать в почву под фундаментом. Это доступный способ исправить многие виды ремонта фундамента.

Точечные опоры

Этот вариант предполагает вырытые вручную ямы, заполненные бетоном.

Заделка кирпичной кладки и герметик

Для заделки кирпичной кладки требуется мастерок, чтобы удалить битый кирпич и раствор. Затем заполните зазоры герметиком, чтобы улучшить устойчивость фундамента.

Повторная прокладка

Улучшите стабилизацию вашего дома с помощью повторной прокладки. Это включает в себя небольшие куски стали, уложенные друг на друга, чтобы достичь желаемой высоты под фундаментом дома. Это обычное решение для домашнего ремонта.

Шпаклевка или полиуретановая пена высокой плотности

Шпаклевка лучше всего подходит для бетона, который больше не ровный, но находится в отличном состоянии. Этот метод не подойдет для несущих плит, так как не имеет достаточного привода для перемещения плит, и может вызвать еще больше проблем.

Сбор мусора требует больше очистки и использует более тяжелые материалы, чем пенополиуретан высокой плотности. Кроме того, внутрь ям может попасть вода, что может нанести ущерб поселению и способствовать росту сорняков в этих местах.

В качестве альтернативы пенополиуретану высокой плотности требуется только просверлить небольшие отверстия. Затем распылите пену через эти отверстия, где она может расширяться до семи футов, поднимая бетон и заполняя любые промежутки между почвой и бетоном. Кроме того, пенополиуретан идеально подходит для тяжелых бетонных плит.

Итак, какой метод ремонта фундамента лучше всего?

Из всех этих методов ремонта фундамента, какой из них мы рекомендуем больше всего? Подъем плиты. Это не требует столько денег, как многие другие варианты ремонта, и процесс не такой грязный, обширный и шумный.

Часто задаваемые вопросы о ремонте фундамента

Как починить просевший фундамент?

Никогда не игнорируйте ни один из вышеперечисленных признаков проседания фундамента и обратитесь к инженеру-строителю, чтобы применить любой из вышеперечисленных подходящих методов для устранения повреждения.

Сколько стоит ремонт фундамента?

Стоимость ремонта фундамента зависит от серьезности проблемы и размера обслуживаемой территории.

Что произойдет, если проблемы с фундаментом останутся нерешенными?

Вы можете столкнуться с проблемами с сантехникой, нашествием грызунов, плесенью и грибком, не говоря уже о необратимых повреждениях конструкции.
