Строим дом из газобетона межэтажное монолитное перекрытие устройство: Перекрытия первого второго этажа в частном доме из газобетона: деревянные, монолитные, монтаж, фото

межэтажное, какие плиты лучше для перекрытия, варианты, как сделать потолок.

Содержание

1. Свойства газобетона
2. Варианты перекрытия дома из газобетона
   1. Плитное
   2. Сборно-монолитное
   3. Монолитное
3. Какие перекрытия лучше для дома из газобетона
4. Как правильно выбрать плиты перекрытия
5. Устройство перекрытия этажа в газобетонном доме
   1. Расчёт материалов и конструкции
   2. Подготовка для установки
   3. Перекрытие этажа

Перекрытие в доме из газобетона – несущий горизонтально расположенный элемент строения, отделяющий смежные по высоте помещения. Используется для временной или постоянной нагрузки и её перераспределения другим элементам (стены, колонны, балки).

Уникальный материал, широко использующийся в малоэтажном строительстве. Применяется при возведении несущих стен и перегородок. Обладает отличными тепло- и звукоизоляционными свойствами, пожаробезопасен, паропроницаем. Лёгкий вес и большие размеры значительно увеличивают темп возведения стен с точки зрения физических и временных затрат. В сравнении с кирпичом превосходит его в несколько раз по скорости кладки и функциональным качествам. Сводные характеристики газобетона приведены в таблице:

Легко обрабатывается: пилится, режется, строгается обычным ручным инструментом. В сравнении с бетоном, отличается меньшим показателем естественной радиоактивности так как в его составе нет гранитного щебня и слюды.

Обустройство межэтажного перекрытия в доме из газоблока может быть выполнено одним из нескольких методов. К ним относятся: плитные, сборно-монолитные и монолитные. Каждая методика обладает определёнными достоинствами и недостатками, которые должны обязательно учитываться при монтаже и проведении подготовительных работ.

Железобетонные конструкции, обладающие высокими технико-эксплуатационными характеристиками. Большей популярностью пользуются пустотные плиты, отличающиеся меньшим весом. Имеют разные размеры, в зависимости от типа и техники изготовления.

Типоразмеры ЖБ-перекрытий (ГОСТ 9561-91)

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Тип изделия	Длина, мм.	Ширина, мм
1ПК 2ПК 3ПК	От 2 400 до 6 600 включительно, с интервалом 300, 7 200, 7 500	1 000, 1 200, 1 500, 1 800, 2 400, 3 000, 3 600
1ПК	9 000	1 000, 1 200, 1 500
1ПКТ 2ПКТ 3ПКТ	От 3 600 до 6 600 включительно, с интервалом 300, 7 200, 7 500	От 2 400 до 3 600 включительно, с интервалом 300
1ПКК 2ПКК 3ПКК	От 2 400 до 3 600 включительно, с интервалом 300	От 4 800 до 6 600 включительно, с интервалом 300, 7 200
4ПК	От 2 400 до 6 600 включительно, с интервалом³00, 7 200, 9 000	1 000, 1 200, 1 500
5ПК	6 000, 9 000, 12 000	1 000, 1 200, 1 500
6ПК	12 000	1 000, 1200, 1 500
7ПК	От 3 600 до 6 300 включительно, с интервалом 3 000	1 000, 1 200, 1 500, 1 800
ПГ	6 000, 9 000, 12 000	1 000, 1 200, 1 500

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Примечание. Толщина многопустотных плит всех типоразмеров 220 мм.

Плюсы плитного перекрытия:

• Невысокая стоимость материала.
• Отличные показатели несущей способности (от 400 до 800 кг/м²).
• Быстрый монтаж.
• Хорошие звукоизоляционные качества.
• Выбор типоразмеров.

Минусы:

• Необходимость обустройства армпояса по всему периметру стен.
• Аренда крана.

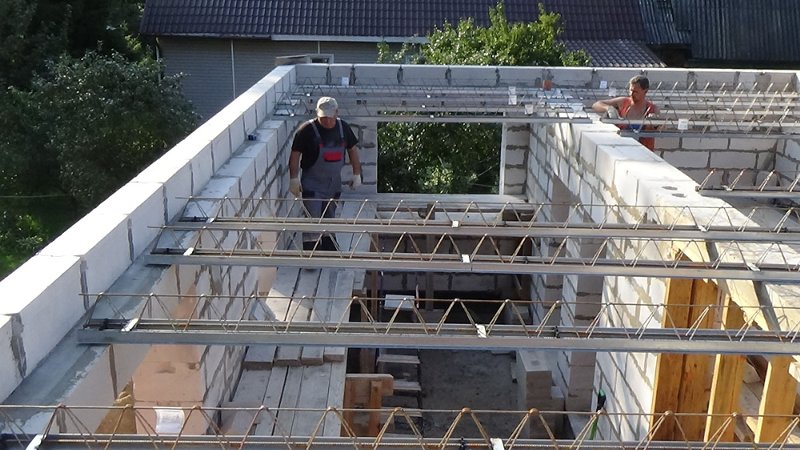

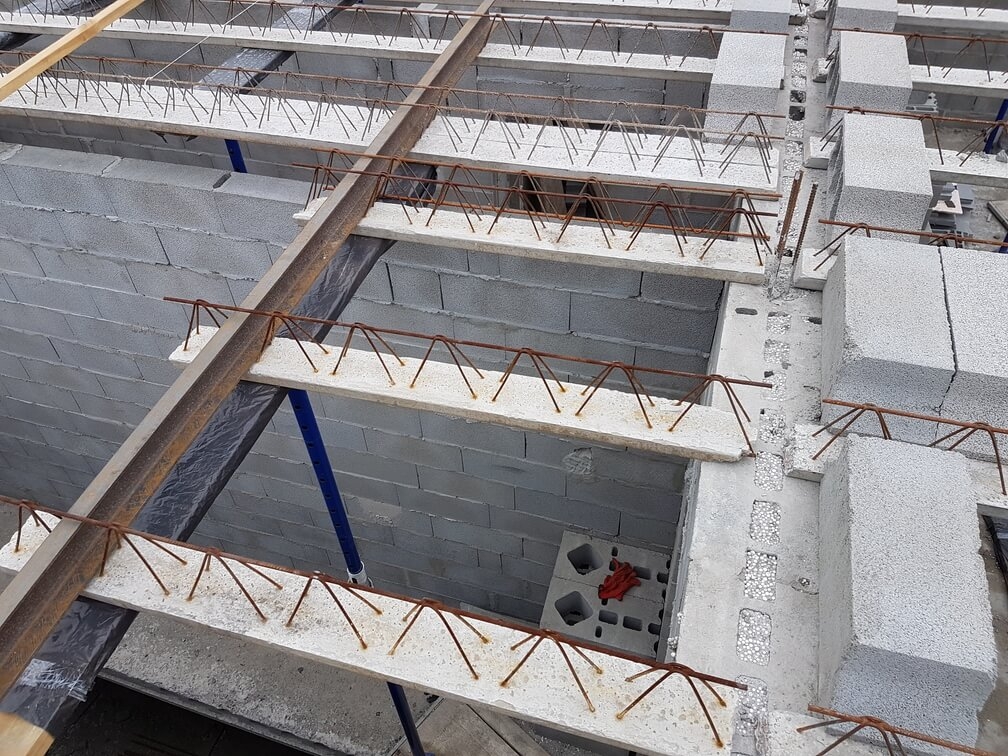

Сборно-монолитное перекрытие (СПМ) – облегчённая, надёжная конструкция, состоящая из нескольких элементов:

• Лёгкая бетонная балка с арматурным каркасом внутри. Монтируется в пролёте, выполняет роль направляющей.
• Газобетонные плиты с позогребневой (или без неё, в зависимости от производителя) системой соединения. Изготовлены в виде монолита, но намного легче аналогов из железобетона. В конструкции выполняют роль несъёмной опалубки.
• Армпояс – однослойный арматурный каркас. Вяжется на месте.
• Бетон – заливается сверху, используется как стяжка.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Выбор типоразмеров газобетонных плит позволяет выполнять устройство перекрытий в домах, где нет возможности подъезда спецтехники.

Типоразмеры газобетонных плит перекрытия (ГОСТ 19570-74)

Тип изделия	Длина, мм	Ширина, мм	Высота, мм
ПП 60.2,5-4,5 ПП 60. 2,5-6	5 980	625	250, 300
ПП 57.3-6 ПП 57.2,5-4,5	5 680	625	250
ПП 54.2,5-4,5 ПП 54.2,5-6 ПП 54.3-6	5 380	625	250
ПП 51.2,5-3 ПП 51.2,5-6 ПП 51.3-6	5 080	625	250, 300
ПП 48.2,5-6 ПП 48.3-6 ПП 48.2,5-4,5	4 780	625	250, 300
ПП 42. 2,5-4,5 ПП 42.3-6 ПП 42.2,5-6	4 180	625	250, 300
ПП 36.1,5-3 ПП 36. 2,5-3 ПП 36.2,5-4,5 ПП 36.2,5-6 ПП 36.3-6	3 580	625	150, 250, 300
ПП 30.1,5-3 ПП 30.2,5-3 ПП 30.2,5-4 ПП 30.2,5-6 ПП 30.3-6	2 980	625	150, 250, 300
ПП 24.1,5-3 ПП 24.2,5-3 ПП 24.2,5-4,5 ПП24.2,5-6 ПП 24.3-6	2 380	625	150, 250, 300

Плюсы сборно-монолитного перекрытия:

• Высокая скорость укладки.
• Небольшой вес (облегчает транспортировку, разгрузку, монтаж; снижение нагрузки на фундамент и стены).
• Показатель несущей способности от 300 до 600 кг/м².
• Хорошие звуко-, и теплоизоляционные качества.
• Происходит утепление потолка.
• Возможность выполнить работы без услуг крана и иной спецтехники

Недостатки:

• Ограничение в выборе типоразмеров.
• Высокая цена.
• Аренда спецтехники в случае использования плит большого размера.
• Сложности в укладке криволинейных поверхностей.

Монолитное устройство перекрытия первого или второго этажа в газобетонном доме самая сложная и трудоёмкая конструкция из перечисленных. Однако, она имеет ряд, несвойственных им преимуществ:

• Высокая несущая способность.
• Возможность перекрыть пролёт любой формы и конфигурации.
• Отсутствие необходимости аренды спецтехники и оплаты труда наёмных работников.

Минусы:

• Длительный срок застывания бетона.
• Длительный монтаж.
• Необходимость проведения расчёта нагрузок.
• Аренда бетононасоса, вибратора и миксера.
• Контроль за поверхностью на всём этапе твердения (уход и создание тепло-влажностных условий).
• Самый дорогостоящий вариант из перечисленных.

Выбор типа, подходящего под газобетонный дом, происходит после расчётов несущей способности стен, фактически — определения максимально допустимой нагрузки. Например, при толщине основания 250 мм. из газоблока D300 с классом прочности В1,5, а длина пролёта более пяти метров, несущая способность будет недостаточной. Целесообразнее будет использовать деревянный, или сборно-монолитный тип.

Пустотные плиты перекрытий – самые продаваемые железобетонные изделия. Многообразие форм стало причиной сокращений, используемых производителем в маркировке. Для того, чтобы разобраться рассмотрим ситуацию на отдельном примере. В качестве образца возьмём плиту перекрытия типа 1ПП 48. 100 в расшифровке это обозначает:

• 1ПП – плита перекрытия, единица обозначает номинальное расстояние между центрами пустот, определяемое в соответствии с ГОСТ 23009-78, ГОСТ 26433.0-85, ГОСТ 21779-82.
• 48 – длина плиты, 4 800 мм.
• 10 – ширина, 1 000мм.

Зная эти условные обозначения, разобраться в тонкости маркировки не составит труда.

Цокольный этаж должен быть капитальным и надёжным, потому как несёт основную нагрузку от крыши, чердака и этажей, расположенных сверху. На этапе выбора способа монтажа, следует определиться с назначением комнат и рассчитать массу строения.

ЖБ-, газобетонные плиты или монолит – идеальны для обустройства нижнего перекрытия двухэтажного коттеджа. В процессе строительства одноэтажного допускается расположение на лагах из металла или дерева.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Аналогичная ситуация касается и чердачной зоны. В данном случае на первое место по значимости выходят показатели утепления, звуко-, и пароизоляции.

Проблемы с определением количества материалов и конструкций появляются в случае заливки монолитного основания. Главная роль отводится определению сечения арматуры, класса и толщины бетона. Процедура состоит из пяти шагов:

• Составление схемы перекрытия.
• Проектирование геометрии плиты.
• Вычисление нагрузки.
• Подбор класса бетона.
• Подбор сечения арматуры.

В ситуации с коттеджами из газоблока, думать о способах обустройства межэтажных перекрытий нужно ещё на этапе возведения стен. Ячеистая структура не способна выдержать постоянную нагрузку от опирания перекрытий. Для усиления ряда кладки используется технология армирования, который может выполняться разными способами:

• Использованием специальных U-блоков. Из них выкладывается горизонтальный ряд, внутри которого вяжется армпояс из арматуры и заливается бетоном.
• Второй способ заключается в монтаже без U-блоков. Собирается опалубка, вяжется армпояс, заливается бетоном.

Последующее обустройство перекрытия любого типа выполняется только после того, как для него создано прочное основание из армирующего пояса.

Укладка железобетонных или газобетонных плит, заливка монолита происходит в следствие продуманных, поочерёдно выполненных действий. Монтаж плит перекрытия не занимает много времени. Трое человек за несколько часов могут застелить площадь дома в 100 м². Строительство сборно-монолитной плиты займёт немного больше времени. Заливка монолита – от одного до двух дней.

Говорить о том, какое перекрытие лучше выбрать для двухэтажного дома из газобетона нужно после полного анализа составляющих: фундамента, стен, несущей нагрузки. И только проанализировав все имеющиеся сведения, делать заключение в пользу одной из конструкций.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
275

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google
Privacy
Policy and
Terms of
Service apply.

Перекрытия в доме из газобетона: монолитные, деревянные и другие

Содержание

• 1 Что такое перекрытия?
• 2 Функции перекрытий
• 3 Технологические нюансы создания перекрытий
• 4 Разновидность перекрытий
  • 4.1 Плитные
  • 4.2 Железобетонные
  • 4.3 Деревянные
    • 4.3.1 Традиционные балочные
    • 4.3.2 Легкие ребристые
    • 4.3.3 Балочно-ребристые
  • 4.4 Цокольное
  • 4.5 Межэтажное
  • 4.6 Чердачное и мансардное
• 5 Какая внутренняя конструкция лучше?

Перекрытие является важной конструкцией в строительстве зданий и сооружений, которые применяются для перекрытия нижнего этажа. Они выдерживают весомые нагрузки и обладают высокой теплоизоляцией. В перекрытиях учитывают достоинства и недостатки монтажа и эксплуатации, ценовую категорию и экономичность, смотрят на такие свойства, как: прочность, звукоизоляция и огнестойкость устройств. При установке конструкции, придерживаются норм и правил, тогда здание прослужит не один десяток лет.

Что такое перекрытия?

Перекрытием называют горизонтальную составляющую конструкции зданий и сооружений, которая разделяет пролеты и имеет большое значение при строительстве дома. Перекрытия между ярусами, применяемые в газобетонных домах, бывают различных типов и могут состоять из разных материалов. Выбор ограждающей конструкции зависит от нагрузки на ее ось и величины пролета здания. Архитекторы считают перекрытие разделительной линией, которая разграничивает дом на пролеты и отдельные элементы.

Вернуться к оглавлению

Функции перекрытий

Главной функцией перекрытия в доме из газобетона является надежное удерживание допустимых нагрузок, таких как: вес мебели, техники и людей. Также перекрытия нужны для разделения пролетов, создания теплоизоляции и шумовой изоляции, зонирования комнат и равного распределения веса на стены домов.

Вернуться к оглавлению

Технологические нюансы создания перекрытий

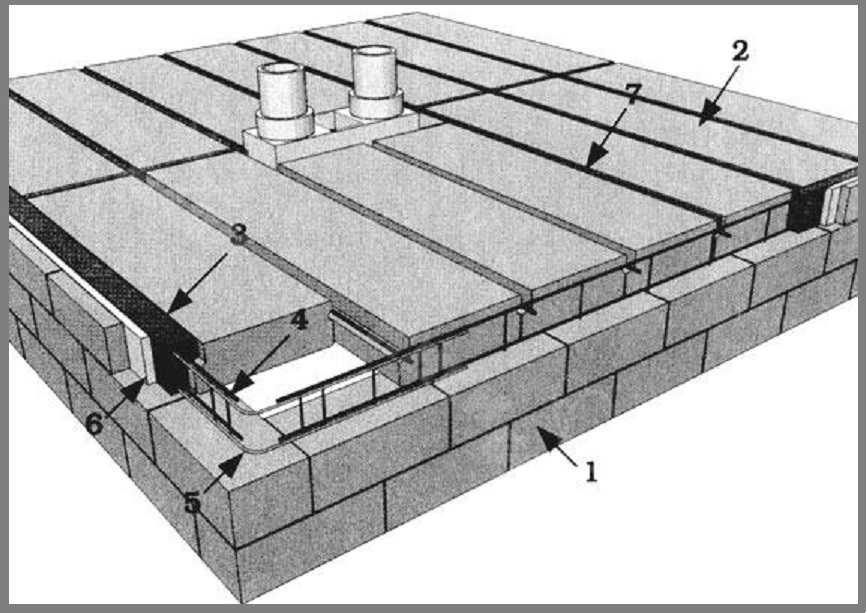

Схема сборно-монолитной конструкции.

При строительстве домов из газобетона особое внимание уделяется межэтажным перекрытиям, конструкция которых требует четкой последовательности укладки. При несоблюдении технологии строительства нарушаются габариты и распределение весовой нагрузки здания, что приводит к его обрушению. Для перекрытий из дерева используют перегородки, которые помещают в стены на начальном этапе строительства. Чтобы узнать нужное количество брусьев, расстояние, на котором их укладывать и размеры материала, выполняют расчеты прочности материалов. По итогам расчетов выбирают подходящие устройства для использования в домах из газобетона. Процесс помещения брусьев состоит в следующем: на половину толщины стены делают отверстия и начинают укладку брусьев с края, который равняется строительным уровнем. Далее идет процесс штабелирования чернового пола, на который укладывается утеплитель. В процессе укладки нужно помнить, что древесина поглощает влагу и восприимчива к появлению плесени и грибкам, для этого ее обрабатывают антисептическими средствами.

Для установки пола перегородки покрывают гидроизоляционным слоем. Для этого полиэтиленовую пленку прокладывают внахлест, и швы фиксируют скотчем. Сверху изоляционного яруса накладывается утеплительная плита из керамзита, пенопласта. По окончании этих работ следует проложить основное покрытие пола, это может быть паркет или доски из дерева.

Вернуться к оглавлению

Разновидность перекрытий

Перегородки, применяемые к дому, имеют следующий строительный материал:

• газобетон;
• железобетон;
• плиты;
• дерево, которое, в свою очередь, может быть: традиционно-балочным, легко-ребристым, балочно-ребристым.

А также цокольные, мансардные и междуэтажные.

Вернуться к оглавлению

Плитные

Используемые плиты для перекрытий бывают газобетонными и железобетонными. Перегородки в доме из газобетона имеют более легкий вес, плиты из этого материала собираются в монолитное полотно.

Увеличивают несущую способность зданий за счет прокладывания сетки между плитами. Газобетонные и железобетонные пластины имеют разные габариты. Горизонтальные внутренние конструкции обладают рядом преимуществ:

• шумовая изоляция и теплоизоляция;
• быстрота в установке;
• средняя ценовая категория;
• высокая несущая способность.

К недостаткам относят необходимость применения дополнительных грузоподъемных машин для монтажа конструкции и относительно большой вес.

Вернуться к оглавлению

Железобетонные

Плиты железобетонные по характеристикам и свойствам схожи с газобетонными, единственной отличительной способностью является их тяжелый вес. Поэтому перед использованием железобетонной конструкции нужно рассчитать ее нагрузку. За счет тяжелого веса монтаж перекрытия из железобетона осуществляется с помощью крана и специализированной бригады. Соответственно, стоимость перегородок частного дома будет высокой.

Преимуществом железобетонных плит является их универсальность. Они применяются как в возвышении коттеджей, так и в строительстве многоэтажных зданий. Плиты монтируют отдельно друг от друга, но в итоге получаются монолитные перегородки.

Вернуться к оглавлению

Деревянные

Использовать монолитные перегородки из дерева для дома следуют в такой последовательности: по ширине и длине основания устанавливают затяжки из железобетона, что позволит в дальнейшем увеличить прочность здания. Далее, уделяя внимание уровню стен, ставят равные по высоте пеноблочные стены и готовят раствор из цемента, песка и воды. Готовую цементную смесь заливают между блоками и после расчетов длины брусков устанавливают перегородки из дерева.

Чтобы деревянные конструкции прослужили как можно дольше и без ремонта, их обрабатывают антисептическим средством, которое позволит избавить материал от гнили, плесени и защитит от воздействия прямых солнечных лучей и обильной влаги.

Вернуться к оглавлению

Традиционные балочные

Перегородки из дерева включают в себя традиционно балочные конструкции, которые состоят из монолитной балки или составной древесины. Слой брусьев покрывается черновым полом – основание, создающее горизонтальное ровное покрытие, поверх которого укладывают теплый пол и окончательное покрытие. В высоту балки достигают сорока сантиметров, ширину имеют около двадцати.

Вернуться к оглавлению

Легкие ребристые

Сооружая дом из деревянного каркаса, используют редко встречающиеся легкие ребристые перекрытия. Отличительной чертой является расстояние обшивки, шаг которой может варьироваться от 30 см до 50 см. Длина и ширина не должна быть больше 5 метров и 30 см соответственно. Обшивка конструкции осуществляется древесно-стружечными плитами или фанерами. Чтобы добиться звукоизоляции используют минеральную вату. Преимуществом такой перегородки является монтаж в газобетонном доме отдельно стоящей комнаты.

Вернуться к оглавлению

Балочно-ребристые

Перегородки между пролетами из брусьев и ребер, при котором ребра монтируют поперек прокладывания перегородок. Крепление к брусьям происходит металлическими скобами крепежными резьбовыми элементами. Недостатком этого вида является сложная его установка, а значит, идет большой расход труда и материалов. Поэтому сэкономить на материале и работе не удастся.

При балочно-ребристом перекрытии монтаж первого пролета осуществляется не только с применением чернового потолка, который улучшает тепло- и звукоизоляцию. Иногда мастера устанавливают на ранее подшитый гипсокартон, тем самым нарушая технологию.

Вернуться к оглавлению

Цокольное

Важно устанавливать цокольное перекрытие над обогреваемым подвалом. Установка устройств над необогреваемым подвалом требует дополнительного толстого слоя теплоизоляции от 2 см, иначе существует риск нарушить комфортную температуру пола. Чтобы исключить конденсат и влажность поверх теплоизоляционного слоя прокладывают пароизоляционные материалы.

Вернуться к оглавлению

Межэтажное

Покрытие между этажей состоит из деревянных балок и заполнителя между ними, пароизоляции, пола и яруса отделки потолка. Перегородки из дерева представляют собой брусья или бревна, длина которых не должна быть больше шести метров. Ценность деревянных устройств между пролетами заключается в звукоизоляции. Для ее монтажа применяют различные материалы в комплектации конструкции. При наличии оптимальной температуры и влажности прослойки для пароизоляции укладывают не все, что поможет сэкономить бюджет. Также применяются различные приспособления для обработки дерева от вредителей, влаги и микроорганизмов.

Вернуться к оглавлению

Чердачное и мансардное

Перекрытие чердачное по многим конструкционным особенностям схоже с междуэтажным, единственное отличие состоит в отсутствие пола.
