Теплые полы своими руками в частном доме. Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Как сделать теплый пол в доме. Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

Пенополистирольные плиты для теплоизоляции пола.
Трубы водяного отопления в качестве теплоносителя.
Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
Полиэтилен плотный для гидроизоляции основания.
Гофротруба.
Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.

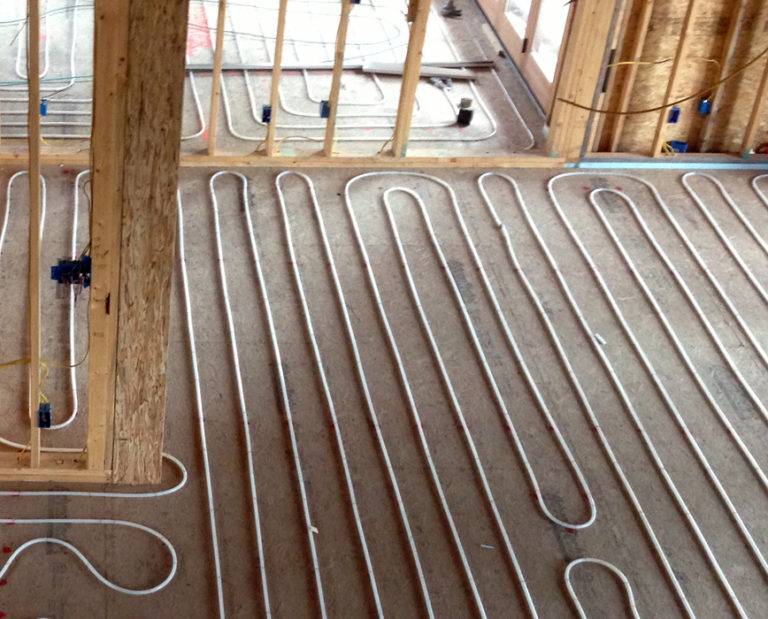

Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.

Как сделать теплый пол в деревянном доме. Особенности монтажа теплого пола в деревянном доме

В деревянном доме следует правильно проводить монтаж теплого пола. Ведь древесина имеет свои особенности, которые обязательно следует учитывать. Помните, температура теплого пола в деревянном доме не должна превышать 30 градусов. В противном случае древесины будет высыхать, что приведет к преждевременному выходу их строя материала.

Теплый водяной пол в деревянном доме, как и электрический, необходимо обустраивать на этапе строительства или при проведении капитального ремонта – иначе стоимость монтажа будет очень высокой. Все работы по укладке и подключению должны проводить только специалисты. Обратите внимание, что черновой пол необходимо предварительно утеплить.

При оборудовании электрического теплого пола, рекомендуется использовать бронированный кабель с наружной металлической оплеткой. Следует также учитывать, что кабель могут повредить грызуны. А такая оплетка защищает кабель от различных внешних воздействий.

Только на этапе строительства монтаж теплого пола не выльется в дополнительные затраты

Подключать систему электрического теплого пола нужно к электросети с необходимыми параметрами. Предварительно на них устанавливают приборы, защищающие электропроводку от короткого замыкания.

Решив установить теплый водяной пол в деревянном доме с деревянными перекрытиями, необходимо хорошо выровнять поверхность. Укладывают обогревательные трубы в специальный короб, который в дальнейшем накрывают досками. Короб изготавливают из дерева, гиспокартона или другого материала, который будет хорошо впитывать влагу. После укладывают ламинат.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
Арматурная сетка или специальные модули для укладки труб;
Трубы, уложенные в контур определенной формы;
Бетонная стяжка толщиной не менее 5 см;
Финишное декоративное покрытие.

Как подключить теплый пол к отоплению в частном доме. Особенности подключения тёплого пола к центральному отоплению

У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.

Плюсы:

полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
равномерный прогрев поверхности комнаты во всех её зонах;
циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
возможность регулирования расхода электроэнергии;
является самостоятельной системой обогрева комнат.

Минусы:

цена работ по установке такой системы обогрева достаточно высока;
исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.

Возможные проблемы

При вводе в работу отопление помещения в виде тёплых полов могут возникнуть определённые сложные ситуации.

Неравномерный нагрев поверхности

Неприятность может скрываться в перемещении теплоносителя по контурам.

Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.

Повреждение трубопровода

Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.

При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.

Проверять необходимо каждый контур тёплого пола . При обнаружении повреждения участка трубы проводится его замена на новый.

Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.

Дефект электрооборудования

При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата , функционирующих от электросети.

С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.

А также нужно обратить внимание на проверку датчиков температур на термостате.

Видео как сделать тёплый пол своими руками.

Категории: Руки в частном доме, Дом от отопления, Материалы для устройства, Возможные проблемы

Понравилось? Поделитесь с друзьями!

Деревянный теплый пол в частном доме. Устройство черновых полов

Содержание

Деревянный теплый пол в частном доме. Устройство черновых полов
Пол с подогревом в деревянном доме. Особенности пола с подогревом в деревянном доме
Теплый пол в деревянном доме без стяжки. Почему «сухой» теплый пол?
Водяной теплый пол на деревянные полы. Конструкция легкой настильной системы
Электрический теплый пол в деревянном доме своими руками. Виды теплых полов для деревянного дома
Теплый пол на деревянный пол под плитку. Виды электрического теплого пола

Деревянный теплый пол в частном доме.

Устройство черновых полов

В зависимости от вида чернового пола различают способы их устройства. Главными вариантами таких оснований являются бетонные и деревянные конструкции. Перед тем, как сделать теплые полы, необходимо правильно изготовить черновые.

В самом простом виде бетонный черновой пол в дачном доме изготавливается путём заливки монолитного покрытия поверх утрамбованной песчано-щебёночной подушки. Это основание можно изготовить без армирования.

Если необходимо сделать защиту от высоких грунтовых вод, между подушкой и бетоном укладывается полиэтиленовая плёнка, которая надёжно гидроизолирует пол.

Уложите на основание утеплитель, а поверх него арматуру будущего бетонного пола

Теплые полы в доме можно начать изготавливать, сделав утепление на стадии устройства чернового основания. Для этого поверх гидроизолированного монолитного покрытия укладываются плиты утеплителя, на которые сверху устанавливается армирующий каркас и производится заливка бетоном второго чернового пола.

Черновой деревянный пол на даче устраивается в несколько этапов.

На уплотнённом грунте изготавливаются подпорки. Они образуют, так называемый подпол. Чаще их изготавливают в виде столбиков керамического кирпича на песчано-цементном растворе.
Производится установка деревянных лаг на подготовленное основание. В виде лаг выступает брус или установленные на торец широкие доски.
На даче обязательно проведите гидро- и термоизоляцию пола
Изготовление обрешётки. Она может быть выполнена из узких досок сколоченных плашмя или цельных листовых материалов, таких как фанера.
Устройство гидроизоляции и при необходимости теплоизоляционных материалов производится поверх обрешётки.
Финишное покрытие чернового пола может быть выполнено, так же как и обрешётка из узких досок или листовых материалов.

Иногда в загородных домах используются плиты перекрытия. Они также являются одним из видов чернового пола. На плитах должна делаться стяжка, которая армируется металлической сеткой.

Достаточно часто второй слой бетонных или деревянных черновых полов выполняется из материалов, которые не требуют дальнейшей отделки.

Например, наливные полы или шлифованная доска заводского изготовления.

Пол с подогревом в деревянном доме. Особенности пола с подогревом в деревянном доме

Устройство системы теплого пола в жилых помещениях – это процесс с рядом особенностей, которые необходимо учитывать до начала работ. Стоит отметить, что речь в статье идет про деревянные дома, но многие дома возведенные до 90-х годах прошлого века мало чем отличаются по конструкции перекрытия полов. Укладка всех слоев в них произведена поверх специальных балок (те же лаги). Читайте также: » Как сделать теплый пол по деревянным лагам своими руками «.

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

Комбинация из сухой и бетонной стяжки . Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
Жидкая стяжка поверх имеющихся перекрытий . Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
Свободный монтаж с вентиляционным зазором . Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
Применение отражающих пластин . Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Теплый пол в деревянном доме без стяжки. Почему «сухой» теплый пол?

В чем прелесть традиционной схемы, где трубы напольного отопления замурованы в стяжке? Кратко перечислим:

невысокая температура теплоносителя (максимум – 55 °С), позволяющая экономить энергоносители;
равномерный прогрев поверхности бетонного пола от вмурованных труб;
комфорт от тепла, поступающего из нижней зоны по всей площади помещения.

Загвоздка заключается в том, чтобы водяные теплые полы в деревянном доме сохранили все перечисленные достоинства, но без тяжелой цементно-песчаной стяжки. Судите сами, сколько функций выполняют деревянные балки перекрытий:

Воспринимают статические нагрузки от мебели и межкомнатных перегородок.
Компенсируют без прогиба массу финишного покрытия, черновых полов и утеплителя.
Выдерживают постоянные динамические воздействия от перемещения жильцов.
Несут собственный вес и служат элементами поперечной устойчивости здания.

Представьте, если к этим нагрузкам прибавить тяжеленный бетонный монолит весом 1—3 тонны в каждой комнате. Чтобы деревянная система балок выдержала массу подобной конструкции, их сечение придется увеличить в 1.5—2 раза, отчего возрастет стоимость строительства. Решение проблемы – сделать так называемую настильную систему водяного теплого пола, устраиваемую сухим способом без стяжки и обладающую малым весом (около 20 кг на 1 м² площади помещения).

Слева показана тепловизионная съемка греющего контура в стяжке, справа — настильной системы. Способ укладки труб — улиткой.

Греющие водяные контуры деревянных строений допускается замоноличивать в бетон при таких условиях:

когда покрытие первого этажа частного жилища опирается на грунт либо ленточный (плитный) фундамент;
в жилищах из SIP-панелей толщиной 200 мм, опирающихся на ленточный или свайно-винтовой фундамент;
если в основание перекрытия рубленого или каркасного дома заложены мощные балки, рассчитанные на массу стяжки.

Водяной теплый пол на деревянные полы. Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
с выжиганием углублений в обычном пенопласте специальным аппаратом;
с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

Основание для укладки утеплителя.
Теплоизоляционный материал.
Теплораспределительные пластины.
Трубопроводы с циркулирующей нагретой водой;
Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Электрический теплый пол в деревянном доме своими руками. Виды теплых полов для деревянного дома

В деревянных домах успешно применяются все виды теплых полов – водяные и электрические, в том числе под плитку. Первый вариант представляет собой комплект труб, наполненных теплоносителем, подключенных к отопительной системе или работающих автономно.

Электрические полы выпускаются в виде готовых комплектов. Их основой служат следующие конструкции:

Нагревательный кабель . Обладает различной степенью нагрева и приобретается необходимым метражом. Среднее энергопотребление составляет 150 Вт на 1 м².
Нагревательные маты. Основой конструкции служит нагревательный кабель, размещенный на специальной армированной основе. Часто используются под плитку .
Полы на основе инфракрасной пленки , со средней мощностью 175 Вт на 1 м².

Домохозяева в большинстве случаев предпочитают использовать водяной теплый пол в деревянном доме. Основными плюсами является их полная безопасность и возможность скрытой установки под конструкциями деревянных полов, без каких-либо нарушений интерьера. Этим они выгодно отличаются от обычных радиаторов отопления. Водяные полы в частном доме обеспечивают равномерный нагрев помещений, хотя и несколько слабее электрического пола. Их основным недостатком считаются возможные протечки, вероятность которых достаточно высокая.

Электрические теплые полы в деревянном доме не так популярны. Это связано в первую очередь с высокой стоимостью монтажных работ и эксплуатационными расходами. Многих хозяев останавливает вероятность поражения электротоком и повышенная степень пожарной опасности.

Однако все перечисленные опасности сильно преувеличены. Современные модели электрических систем выпускаются с соблюдением всех норм и правил, что делает их полностью безопасными во время работы. Самое главное – чтобы эти правила неукоснительно соблюдались, когда выполняется устройство полов, особенно под плитку. Квалифицированный монтаж в совокупности с защитными автоматами и терморегуляторами делает практически нулевой возможность поражения электротоком.

Нельзя не отметить и определенные достоинства электрических систем. По сравнению с водяными, их намного проще устанавливать, они занимают меньше места и не оказывают существенного влияния на общую высоту помещения. Во многих случаях не нужно демонтировать старые напольные покрытия, особенно, если полы под плитку. Нагрев происходит очень быстро, а система управления тёплым полом обеспечивает регулировку температуры в каждом отдельном помещении. Срок эксплуатации электрических систем, установленный производителем, составляет около 50 лет.

Теплый пол на деревянный пол под плитку. Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.

Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.
Типы кабельного теплого пола
Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.
Инфракрасные маты теплого пола
Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.
Конструкция инфракрасного пленочного пола
Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

электрические или водяные, устройство теплого пола

Теплый пол в деревянном доме представляет собой совокупность регулирующих устройств и нагревательных элементов, расположенных между плитой нижнего этажа и отделкой. В зависимости от типа устройств и материалов, используемых при строительстве, эти конструкции могут входить в состав общей системы отопления или выполнять эту функцию самостоятельно. При грамотном подходе к проектированию и правильном монтаже теплые полы эффективно справляются с поддержанием комфортного микроклимата во всех помещениях здания.

Содержание

Можно ли сделать теплый пол в деревянном доме
Какой тип выбрать
Водяной пол
Полы электрические
Устройство теплого пола в частном доме
Как установить
Плюсы и минусы

Можно ли делать теплый пол в деревянном доме

Ограничения по устройству теплых полов распространяются на водяные контуры в многоэтажных домах

Собственник частного дома волен оборудовать любой вид основного и вспомогательного отопления. Ограничения распространяются на водные контуры в многоэтажных домах, где проживает несколько семей и есть общие коммуникации. Причины запрета заключаются в том, что заполненные водой трубы вместе с залитой стяжкой имеют большой вес, создавая недопустимую нагрузку на стены и плиты перекрытия. Кроме того, не исключена вероятность протечек из-за разрыва стенок трубы или износа прокладочного материала в местах стыков. Даже в одноэтажном доме это опасно. Он заключается в том, что вода может размыть фундамент и повредить коммуникации, расположенные на цокольном уровне. Еще одним фактором являются потери тепла, возникающие в стояке из-за контура, встроенного в одну из квартир. Пройдя через него, вода остывает и попадает к соседям снизу в охлажденном состоянии, что неблагоприятно сказывается на микроклимате в их домах.

Если жилье является частным, его владельцы несут ответственность за свою безопасность. Ограничений по обустройству дополнительного отопления нет, так как не затрагиваются интересы государства, управляющей компании и соседей.

Но это не значит, что к этому событию можно подходить поверхностно. Собственные средства следует инвестировать обдуманно и максимально эффективно. В противном случае счета вырастут, а уровень комфорта не изменится.

Какой тип выбрать

В качестве одного из вариантов отделки используется инженерная доска.

При строительстве дома из массива дерева в качестве перекрытий между этажами могут быть использованы легкие железобетонные плиты или балки. Оба материала имеют свои плюсы и минусы. Пустотные плиты тяжелее, но прочнее и лучше держат форму. Брус легкий и его можно укладывать вручную, но он имеет свойство прогибаться под собственным весом и воздействием людей и мебели. В большинстве случаев плита перекрытия отделывается деревом в виде досок, паркета, фанеры или ламината.

При выборе типа теплого пола необходимо учитывать следующие особенности древесины:

Низкая теплопроводность. Если разместить под досками источники тепла, то оно будет практически полностью поглощаться ими. Исключением могут быть сорта древесины с высокой плотностью: дуб, лиственница, кедр. Они хорошо проводят тепло, но стоят настолько дорого, что не всем по карману.
Подверженность деформации. При постоянном нагреве из материала выходит влага, он теряет объем и покрывается трещинами. Если подача тепла прерывается, древесина впитывает влагу, расширяется и гнется.

Одним из вариантов универсального финишного покрытия может быть инженерная плита или древесно-полимерный композит. Эти материалы обладают высокой электропроводностью, легкостью и водонепроницаемостью. При этом их стоимость вполне доступна даже для бюджетного строительства.

Существует два вида теплых полов, одинаковых по назначению, но разных по принципу действия – водяной и электрический.

Водяной пол

Система теплого пола

Конструкции представляют собой замкнутые контуры спиральной или змеевидной конфигурации. Вода в трубах движется под давлением, которое создается центробежным насосом.

Водяной теплый пол в деревянном доме имеет следующее устройство:

Особенностью водяных систем является необходимость заливки стяжки, которая принимает и распределяет тепло по поверхности, защищая при этом контуры от механических повреждений. Сделать стяжку можно из любого теплопроводного материала – цементного раствора, полимера или эпоксидной смолы. К отделке предъявляются такие же требования – она должна хорошо проводить тепло. Для достижения нужного эффекта на основание следует уложить керамическую плитку или залить декоративной жидкой массой.

Электрические полы

Инфракрасная пленка для устройства теплых полов

Электрические системы не имеют тех рисков, которые присущи аналогам на водной основе. Конструкции легки, просты в установке и не требуют обслуживания. Следует иметь в виду, что всегда существует вероятность возгорания в случае критического повышения температуры или короткого замыкания на линии.

Электроприборы для подогрева пола бывают следующих видов:

Кабель. Изделия представляют собой провода, заключенные в гибкую изоляцию, которые равномерно нагреваются по всей своей длине под действием тока. Укладываются в формы, на металлическую сетку или между маяками. Имеют толщину 6-15 мм, мощность 20-40 Вт/п.м. После укладки их заливают цементным раствором.
Маты. Выполнен в виде тонких проволок, вплавленных в гибкую пластиковую сетку. Они бывают в виде полос длиной до 200 см и мощностью 120-250 Вт/м². Толщина 2-3 мм позволяет не делать стяжку, а сразу заделывать маты клеем одновременно с укладкой плитки на пол.
Пленка. Внутри гибких полосок толщиной 0,5-0,8 мм находятся медные жилы, покрытые углеродным волокном, дающие под напряжением инфракрасное излучение. Особенность пленки в том, что нет необходимости в стяжке, так как излучение проходит через все материалы. Полосы можно приклеить к основанию, а затем покрыть плиткой, линолеумом и всеми типами деревянных полов. Мощность изделий варьируется в пределах 100-200 Вт/м².

Выбор системы теплого пола производится исходя из особенностей помещения, состояния отделки и целесообразности вмешательства в напольное покрытие.

Устройство теплого пола в частном доме

Поскольку плита перекрытия соприкасается с черновым полом или непосредственно с грунтом, особое внимание уделяется его утеплению и утеплению. Задача этого мероприятия – создать надежный барьер от холода и сырости. Кроме того, следует выбирать устойчивые к плесени материалы, обеспечивающие вентиляцию и отвод пара.

В частном доме утепленный пол состоит из следующих слоев (снизу вверх):

Черновой пол. Его укладывают на бруски или столбчатые опоры из кирпича. Служит основой для последующих конструкций. Изготавливается из досок, обработанных антисептическими препаратами против микроорганизмов и насекомых.
Мембранная изоляция. Используются диффузные мембраны и пленки, выводящие влагу из помещений в одном направлении. Различают утепление для полов, обустраиваемых над цоколем и на земле.
Изоляция. В качестве наполнителя используются синтетические и натуральные материалы – минеральная вата, пенопласт, эковата, керамзит, торф, войлок, солома, щепа.
Пароизоляция. Используются пленки и ткани мембранного типа, закрепленные на каркасе.
Финишный пол. Это основание, которое делается из горбыля, досок или досок. В зависимости от качества материалов используется как финишное покрытие или как основа для укладки отделки.

Если на цоколь уложена бетонная плита, для ее утепления можно использовать гидроизоляционные материалы – пенополистирол, пенополиуретан.

Как установить

Схемы укладки

Монтаж теплых полов всех видов начинается с составления схемы, проведения расчетов и закупки стройматериалов. Следующий этап – обустройство основания.

Отделка удалена. Если вы планируете использовать его снова, демонтаж необходимо производить очень осторожно.
Основание очищено от мусора, пыли и торчащих осколков. Узкие щели расширяют и заделывают пломбировочным материалом.
Опорная плита обработана грунтовкой соответствующего назначения.
В зависимости от типа пола укладываются слои гидроизоляции и утеплителя.

После этого начинается укладка ТЭНов. Делается это в соответствии с их комплектацией:

Кабель укладывается в заранее подготовленные формы. При этом необходимо соблюдать минимальный радиус изгиба, чтобы исключить его перекручивание. После проверки прочности крепления заливается стяжка.
Коврики крепятся на клей или двусторонний скотч. Их следует размещать на расстоянии 20 см от стен, их можно обрезать до нужной формы. Нельзя допускать над элементами предмет с низким дном, так как это способствует перегреву провода.
Пленка приклеивается к доске строительным скотчем. Чтобы предотвратить ее повреждение элементами отделки, поверх пленки укладывают специальное защитное полотно.
Водопроводные трубы прокладываются змейкой или спиралью. При выборе формы змейки лучше использовать фигурные пеноблоки с пазами.

После установки проводится проверка работоспособности. Если все функционирует исправно, стяжка заливается и отделывается.

Плюсы и минусы

Устройство водяного пола под бетонную стяжку

Чтобы не ошибиться в выборе, следует рассмотреть плюсы и минусы каждого вида теплого пола.

Водяные устройства:

низкие пусковые и эксплуатационные расходы, инертность нагрева и охлаждения;
сложная установка, есть риск обрыва линии;
покрыты только стяжкой.

Кабели:

простота установки и эксплуатации;
потеря высоты, большой расход электроэнергии.

Маты:

простота монтажа, незначительная толщина, экономичность;
высокая стоимость элементов.

ИК-пленка:

приемлемая цена, экономичность и универсальность;
хрупкость, легко рвется и ломается.

При обустройстве дома лучше не останавливаться на одном виде теплого пола, а подбирать его индивидуально для каждого помещения.

электрический или водяной, установка теплого пола

Содержание статьи:

Можно ли сделать теплый пол в деревянном доме
Какой тип выбрать
Устройство теплого пола в частном доме
Как установить
Преимущества и недостатки

Теплый пол в деревянном доме представляет собой совокупность приборов управления и нагревательных элементов, расположенных между плитой нижнего перекрытия и отделкой. В зависимости от типа устройств и материалов, используемых при строительстве, эти конструкции могут входить в состав общей системы отопления или выполнять эту функцию самостоятельно. При грамотном подходе к проектированию и правильно выполненном монтаже теплые полы эффективно справляются с поддержанием комфортного микроклимата во всех помещениях здания.

Можно ли делать теплый пол в деревянном доме

Ограничения по устройству теплого пола распространяются на водяные контуры в многоэтажных домах

Собственник частного дома волен оборудовать любой вид основного и вспомогательного отопления. Ограничения распространяются на водные контуры в многоэтажных домах, где проживает несколько семей и имеют общие коммуникации. Причины запрета заключаются в том, что заполненные водой трубы вместе с залитой стяжкой имеют большой вес, создавая недопустимую нагрузку на стены и плиты перекрытия. Кроме того, не исключена возможность протечек из-за разрыва стенок трубы или износа прокладочного материала в местах стыков. Даже в одноэтажном доме это опасно. Он заключается в том, что вода может подточить фундамент и повредить коммуникации, расположенные на цокольном уровне. Еще одним фактором являются теплопотери, возникающие в стояке из-за контура, встроенного в одну из квартир. Пройдя через него, вода остывает и в охлажденном состоянии попадает к соседям снизу, что неблагоприятно сказывается на микроклимате в их жилье.

Если жилье является частным, его владельцы сами несут ответственность за собственную безопасность. Ограничений по обустройству дополнительного отопления нет, так как не затрагиваются интересы государства, управляющей компании и соседей.

Но это не значит, что к этому событию можно подходить поверхностно. Собственные средства следует инвестировать обдуманно и максимально эффективно. В противном случае счета будут расти, а уровень комфорта не изменится.
