Как сделать теплый пол в деревянном доме, — об этом следует подумать еще на этапе проектирования. Только хорошо обустроенные теплые полы способны дать комфорт и уют при проживании в домах из дерева, поэтому выбрать наиболее удобный для ваших условий способ необходимо заранее.

Как выбирать систему для создания тепла

Каким будет устройство пола в деревянном доме, — решать следует хозяевам. Варианты могут быть такими:

  1. Электрическая система. Многие отказываются от нее, считая, что для древесины этот способ не лучший, поскольку остается опасность короткого замыкания и возгораний. Но у работающих от электричества систем для теплых полов есть и масса достоинств: например, они обладают небольшими габаритами, и при их создании не потребуется устраивать толстые стяжки или конструкции из нескольких слоев.
  2. Водяные системы для теплого пола при всей своей безопасности обладают меньшей теплоемкостью. Помещение будет прогреваться слабее, поскольку древесина имеет небольшую теплопроводность.

Выбирая систему для устройства теплого пола, следует просчитать и прочие факторы, после чего выбрать наиболее удобный для ваших условий вариант.

Как устроить водяную систему

Водяной теплый пол в деревянном доме можно установить самостоятельно. В его основе — труба, по которой будет течь согретая вода. Устроенную на месте трубу подключают к центральному отоплению или устанавливают специальный котел, который при помощи насоса будет прогонять согревающуюся жидкость через систему.

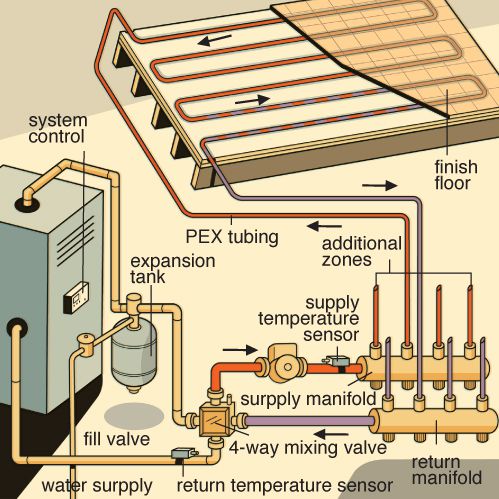

Устройство водяного теплого пола

Трубы для монтажа теплого пола можно выбирать любые: из металлопластика, пластиковые или металлические, со швами или бесшовные. Технология укладки труб остается при этом почти неизменной.

  1. Один из методов можно охарактеризовать как «дедовский». Он не особенно удобен, но достаточно действенный. В качестве крепежных элементов для труб могут быть использованы пластиковые кронштейны.
  2. «Рэйл», или «рельса» в переводе с английского. Представляет собой нечто вроде рельсы из пластика с направляющими, которая будет прикрепляться клейким основанием к теплоизолирующему материалу, разложенному на полу. Такой крепеж производится приблизительно на длину от 20 см до 3 м. Направляющие приспособления размещают на поверхности, затем в пазы защелкивают пластиковые трубы.
  3. Система Tacker. Трубы фиксируют на теплоизолятор, поставляемый в комплекте, при помощи специальных скоб из пластика. Подстилочный теплоизолирующий рулонный материал производится шириной в 1 м, толщиной — 20-50 мм.
  4. Profil — вид фиксации труб, приобретающий все большую популярность. Устройство выполняется следующим образом: на полу раскладывается слой теплоизоляционного материала, сверху на нем размещают листы, снабженные «грибками». Между ними вкладывают трубы, составляющие систему для теплого пола. Их надо вводить с усилием, до щелчка, после чего они держаться будут надежно, не выскакивая из пазов. По толщине конструкция может получиться разной.

Как сделать водяной пол под стяжку из бетона

Наиболее простым решением, которое получится еще и довольно эффективным, можно назвать устройство отопительной системы теплого пола под специально выполненную бетонную стяжку.

Полностью застывшая бетонная стяжка представляет собой нечто вроде камня и является прекрасным проводником тепла. Чтобы получить сухой теплый пол в деревянном доме, не понадобится сильно разогревать воду в трубах. Довольно будет 40°С, при такой температуре полы в деревянном доме будут достаточно удобны для того, чтобы ноги находящихся в доме людей не мерзли, а воздух в комнате прогреется быстро.

Перед тем как выполнить устройство выбранной системы, пол застилают теплоизоляцией. Это может быть пенопласт или полистирол, фабричные заготовки. Основное требование — верхний слой должен быть металлизированным. При таком обустройстве тепло труб отражается вверх от металлизированной мембраны. Поэтому использовать удобнее изготовленные на фабрике материалы: они состоят из слоя теплоизоляции с металлизированной поверхностью, на них к тому же наносят специальную разметку, что упрощает выбор положения труб для монтажа.

Сверху устраивают выбранную для теплого пола систему и крепят в ней трубки. Шаг для них выбирают в зависимости от типа помещения, его объема и площади, материалов потолка, пола и стен.

Длина замкнутого контура не должна быть больше 100 м в помещениях, площадь которых больше 40 м², монтировать систему придется в 2 контура. При большой длине жидкость начнет остывать примерно на половине пути.

По низу стен помещение по всему периметру обклеивают демпферной лентой. Она предохранит стяжку от растрескивания. Заключительный этап — бетонная стяжка. Выполнить такой теплый пол своими руками вполне возможно.

Можно также сделать водяной пол в деревянном, выполнив пропилы в лагах, или соорудить черновое основание с трубами, на которое затем производится устройство покрытия.

Электрический теплый пол в деревянных строениях

Виды электрического теплого пола следующие:

  • греющий кабель, поставляемый в виде мотков и классифицирующийся степенью нагрева;
  • нагревательные маты, или кабельная система, укрепленная на основании;
  • инфракрасные пленочные системы, представляющие собой металлизированные контакты на пленочном основании;
  • нагревательные стержни (вариант предыдущей системы).

Чтобы сделать электрический теплый пол в деревянном доме своими руками, не понадобится выполнять каких-то особенных действий.

Устройство электрического теплого пола

Все будет примерно так же, как и в случае, когда выполняют теплые водяные полы.

Монтаж выглядит следующим образом: раскладывается теплоизолятор, затем отражающий материал, затем выбранный для создания теплого пола материал с датчиком температуры. Сверху все перекрывается половой доской, производится устройство напольного покрытия.


: Деревянный дом :: BlogStroiki






В деревянном доме сделать теплый пол можно несколькими способами. Варианты обустройства зависят от используемой конструкции и финишного напольного покрытия.


Вариант №1.


На очищенный деревянный пол устанавливаем планки из которых создаем прочный каркас для крепления труб с теплоносителем. Для каркаса используем брусья 50х150 мм, при чем интервал между ними оставляем не более 500 мм. Пространство между лагами утепляем минеральной ватой, она лучше всего подходит для теплоизоляции пола. Перед установкой труб для теплоносителя делаем пропилы в собранном каркасе и в них устанавливаем трубу.


Один из вариантов установки деревянных крепежей для труб теплого водяного пола


При установке минеральной ваты в пространство между лагами не следует допускать образование «мостиков холода», все образованные щели необходимо запенить монтажной пеной. Когда вся труба теплого пола расположена в каркасе необходимо ее проверить на отсутствие протечек , а потом подключить к общей системе отопления и проверить работу теплого пола на максимальной температуре теплоносителя и рабочем давлении. Если система теплого пола работает без замечаний, можно закрывать ее, например, фанерными листами. А в завершение делаем финишную облицовку пола.


Варианты заполнения пустого пространства между трубами теплого водяного пола могут быть разными



Отметим достоинства такой конструкции:



-быстрый монтаж не требующий особых знаний, навыков и специального оборудования;


— стоимость работ и материалов легко укладывается в бюджет любой семьи;


-таким теплым полом можно пользоваться сразу же после монтажа.


Недостатком такой конструкции теплого пола является то, что пространство между трубой с теплоносителем и черновым полом(фанерой) ничем не заполнено. Созданная воздушная прослойка ухудшает теплопроводность всей конструкции, а соответственно, помещение прогревается не так как хотелось бы.


Такая система позволит создать комфортную температуру в комнате, позволит снизить затраты на отопление, но будут и не производственные потери тепла.


Вариант №2.


Этот вариант обустройства теплого водяного пола более трудоемкий но и более надежный.


Основные этапы монтажа:


-подготовка поверхности для монтажа;


-установка деревянных лаг с целью создания каркаса для крепления труб;


-монтаж утеплителя: ЭППС, минеральная вата и др;


-монтаж основания пола из ДСП;


-изготовление пазов в ДСП для укладки в них труб с теплоносителем;


-установка теплотражающего материала-алюминиевой фольги или фольгированного пенополистирола;


-установка в подготовленные места трубы. Испытание на герметичность, подключение к отопительной системе и проверка на разных тепловых режимах;


-укладка алюминиевых или оцинкованных листов;


-установка финишного облицовочного материала пола.


Если планируете выполнить монтаж теплого пола таким способом, в качестве финишной отделки паркет применять не стоит. Лучше всего для этих целей использовать ламинат.


Достоинства конструкции теплого пола:


-оперативное выполнение монтажных работ, которые не требуют знаний, навыков и специального оборудования;


-приемлемая стоимость работ и материалов;


-возможность использования сразу же после монтажа;


-прочность, достигаемая за счет металлических листов – основ;


-увеличение обогреваемой полезной площади, отсутствие холодных зон.


Вариант №3.


Этот вариант укладки труб и создания теплого пола в деревянном доме практически такой же, как и второй вариант. Его возможно осуществить самостоятельно. Главным отличием такого способа установки является использование не ДСП, а деревянных досок. Они делают поверхность более прочной и выносливой.



Вариант №4.


Вместо деревянных лаг для закрепления труб можно использовать готовую основу для обустройства водяного пола.


Сегодня на рынке строительных материалов можно приобрести готовые конструкции. Компании, которые специализируются на теплых полах, разработали систему, помогающую просто и быстро выполнить монтажные работы. К примеру, специальные отражающие пластины, имеющие готовые пазы для укладки трубопровода, позволяют без особых усилий смонтировать теплый пол в любом помещении.


Готовые конструкции могут быть самых разных вариаций, но все они помогают быстро и качественно обустроить теплый пол.


Многие отдают готовым конструкциям свое предпочтение, так как для создания такого пола не потребуется много времени и сил.


При использовании готовой основы для теплого водяного пола можно очень быстро уложить трубы на нужном нам расстоянии



Вариант №5.



Если в качестве материала для утепления используется специальный полистирол, трубу можно укладывать прямо на него. Трубопровод следует располагать чуть ниже каркаса. Пространство можно залить гипсом. Этот материал будет выполнять функцию бетона и создавать идеально теплую поверхность.


Гипс можно заменить чистым песком, керамзитом. Но в любом случае эти материалы имеют не такие свойства, как бетонная стяжка.


Вариантов укладки теплого водяного пола очень много, поэтому каждый застройщик выбирает тот, что подходит именно ему, исходя из конструкции пола в его деревянном доме.


Варианты размещения труб теплого пола



1. «Змейка». Этот способ отличается малой теплопотерей и является непростым методом. Его особенность заключается в том, что поток горячей воды подается сначала в холодные зоны, к примеру, к внешним стенам. При использовании такого способа укладки стоить помнить, что разница температур на выходе и входе должна составлять лишь несколько градусов. Если эти показатели существенны, это свидетельствует о неправильном монтаже и приводит к тому, что пол не ощущается теплым. «Змейка» укладывается непросто. Сегодня можно приобрести специальный каркас для укладки труб таким способом. Уникальное устройство значительно упрощает работы.




2.«Улитка». Этот способ укладки еще называют спиралью. Использование такого размещения трубы гарантирует равномерное распределение тепла. Перепад температур на выходе и входе при спиральном способе может составлять до 10 градусов, так как трубы чередуются. Этот способ устраняет образование холодных зон и приводит к экономии трубы.


Способ укладки труб улиткой подходит для небольших помещений



Сложный способ монтажа труб теплого водяного пола улиткой, состоящий из нескольких отдельных завивок



Монтаж теплого пола в граничных зонах


Граничные зоны – это места возле внешних стен дома. Особенное внимание стоит уделить таким местам, если в стене расположены окна и двери. Поэтому необходимо заранее продумать, как сделать теплый пол в частном доме. В краевых зонах трубу следует монтировать с меньшим шагом. К примеру, в граничных местах шаг составляет 75-150 мм, а в остальном помещении – до 300 мм. Для обогрева краев можно использовать как способ «улитка», так и способ «змейка». Оба варианта подходят для этих целей.


На фото видно на сколько расстояние между трубами у стен дома ближе друг к другу чем в другом месте



Теплые водяные полы в вашем загородном деревянном доме помогут создать в нем удивительную атмосферу и уют, а каким способом их обустроить это уже решать вам. Ничего сложного как видите в этом нет, только ваше желание.
