Установка видеодомофона своими руками: На каком этапе ремонта устанавливать домофон • интернет-магазин StarNew.ru

необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Содержание

• Основные типы и производители
• Какие комплектующие потребуются?
• Инструмент для подключения домофона
• Типовые схемы подключения домофонов
• Порядок установки домофона
  • Прокладка кабелей
  • Монтаж вызывной панели
  • Монтаж разговорной трубки
  • Монтаж контроллера
  • Подключение и наладка
  • Программирование электронных ключей
• Заключение

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

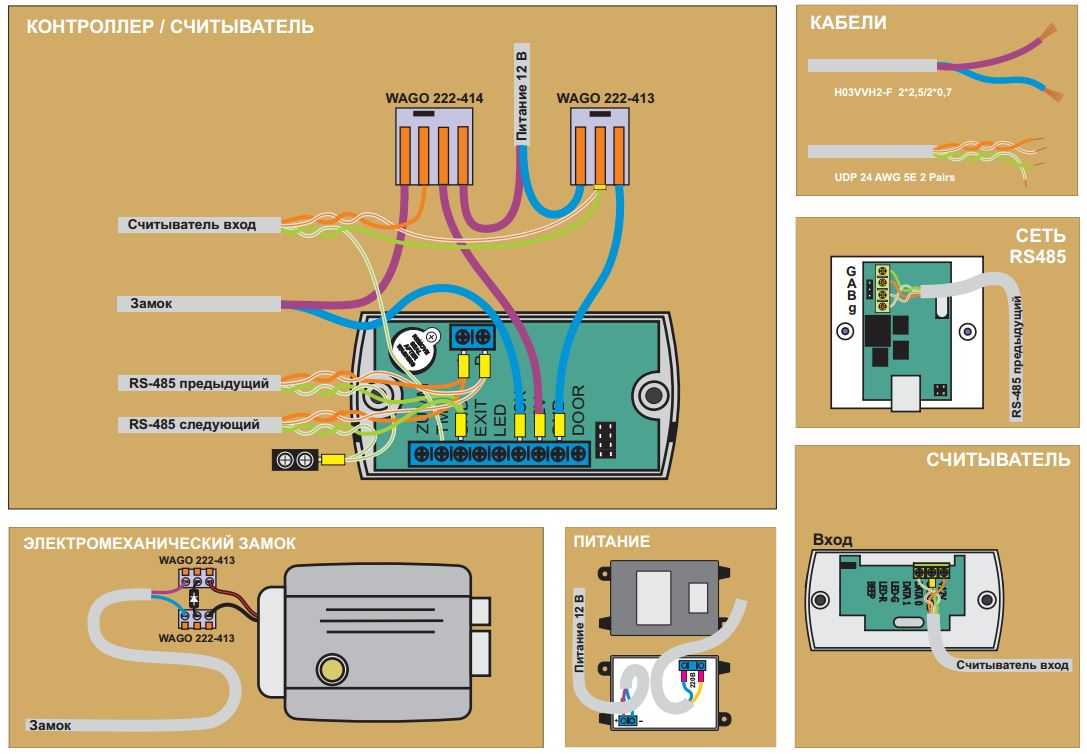

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.

Поделиться новостью в соцсетях

Установка видеодомофона своими руками – а так ли это просто?

Причин для того, чтобы обзавестись видеодомофоном в городской квартире или на даче, достаточно много. Сегодня выбрать модель по душе и по карману не составляет труда. А так ли просто установить его своими руками? На практике монтаж складывается из нескольких важных этапов, разных видов работ и определённых навыков.

Выбор места размещения монитора и вызывной панели

Монитор можно разместить в любом удобном месте квартиры, дома, офиса. Надо только учитывать, что он требует электропитания, поэтому поблизости должна быть розетка городской сети. Оптимальное место —  стена прихожей рядом с распределительным щитком.  Если по каким-то причинам вы хотите пользоваться видеодомофоном в другом месте, запитывание системы в помещении потребует дополнительной прокладки проводов и кабель-каналов.

С вызывной панелью дело обстоит сложнее. В самом простом варианте её устанавливают на входной двери в квартиру. Многие готовые комплекты включают электрозамок. Обратите внимание, что электромагнитный замок срабатывает только при непосредственном контакте с дверью. В этом случае лучше использовать дверной доводчик, тогда дверь закроется практически сразу.

В последнее время лестничная площадка всё чаще отгораживается от холла дополнительной металлической дверью. Чтобы не потерять основное удобство видеодомофона – дистанционное отпирание, установите электрозамок и здесь. При этом понадобится  проложить дополнительный силовой кабель от двери – к вызывному устройству или к монитору, в зависимости от схемы подключения.

Подготовка к монтажу видеодомофона

Определившись с местом размещения монитора и вызывной панели, линий питания и розеток, из предосторожности лучше собрать устройство на столе. Ведь любая нечаянная ошибка заставит переделывать всё.

Снимите нижнюю крышку монитора, под ней находится группа контактов для крепления кабелей. В соответствии с маркировкой надо подключить четыре провода – общий, для питания 12В, звука и видео. Замок или защёлка подключаются двухжильным кабелем.  В комплект всегда входит инструкция по сборке и монтажу, которую надо внимательно изучить.

Установка и подключение внутри квартиры и в холле

Дальнейшая последовательность работ выглядит просто. От распределительного щитка прокладывается кабель к входной двери. На стене крепится кронштейн для монитора, для удобства – на уровне глаз. Если розетка размещается внутри щитка, её можно закрепить жидкими гвоздями. Многие производители рекомендуют устанавливать отдельный автомат специально для видеодомофона, если свободного нет.

Замки крепятся на не открывающейся части дверей, ответная часть размещается так, чтобы камера вызывной панели находилась на высоте полтора метра от пола.

Рекомендации AvCam по самостоятельной установке видеодомофонов

Задачи, возлагаемые на видеодомофон, могут быть самыми разными и перечислять их, наверное, не стоит. Но хотелось бы заострить внимание на некоторых моментах, обеспечивающих правильное выполнение работ.

1.       Необходимость сверлить стены под кабель передачи видео и аудио сигнала. Как правило, несущие стены в многоэтажных домах имеют большую толщину, а свёрла нужной длины есть далеко не в каждом хозяйстве. Профессиональные монтажники имеют в своём распоряжении дрели, перфораторы, свёрла именно для таких работ. Для того, чтобы не задеть внутреннюю проводку, они используют специальные электрические пробники.

2.      Многие мониторы оснащаются пружинными контактами для соединения. Однако для прочного закрепления можно использовать пайку, закрыв контакты сверху изолентой. Провода рекомендуется предварительно зачистить и залудить. Вам понадобится паяльник и некоторые навыки для этого.

3.      От того, насколько грамотно выполнена кабельная разводка в квартире и холле, зависит качество и стабильность работы всей домофонной системы. Профессионалы рекомендуют использовать для этого специальные сигнальные кабели. Для того, чтобы висящие и прокинутые по полу не портили дизайн помещения, нужны короба, кабель-каналы. Отверстия можно закрыть декоративными заглушками.

Те, кто умеет обращаться со строительными инструментами и на бытовом уровне разбирается в электрике, серьёзных проблем при установке видеодомофона встретить не должны. Однако неправильные действия могут привести к механическим повреждениям и вывести из строя дисплей или камеру, электронные блоки управления. Если вы не хотите рисковать и готовы оплачивать работу специалистов, не раздумывайте и заказывайте профессиональную установку. Грамотное размещение, установка и подключение позволят вам полностью реализовать все возможности домофонии.

Монтажный отдел AvCam имеет огромный опыт установки видеодомофонов в городских квартирах, загородных домах и офисных помещениях. Мы выполняем работы в жилых, торговых, административных, складских и производственных сооружениях и зданиях. Наша гарантия на монтажные работы составляет 24 месяца. Она подразумевает бесплатное устранение неисправностей, которые возникают вследствие ошибок или нарушений технологического процесса, допущенных нашей бригадой. Для оформления профессиональной установки видеодомофонов ознакомьтесь с нашими тарифами.
