Утепление потолка в доме с холодной крышей: выбор утеплителя, расчёт толщины и монтаж своими руками

Холодный чердак всегда можно утеплить без сверх усилий и значительных средств. Изоляция жилого чердака (мансарды) от кровли потребует значительных вложений. Поэтому рациональный хозяин выберет первый вариант.

Главный вопрос, с которым надо определиться раз и навсегда: будет чердак эксплуатироваться или нет. Если он утеплён как не эксплуатируемый, а затем становится складом стройматериалов, старых вещей или мебели, теплоизоляция будет неизбежно нарушена.

Подумать о материале для утепления нужно до устройства перекрытий. При деревянных расстояние между балками, их высоту, определяет, конечно же, именно утеплитель. В случае использования железобетона этот вопрос не так важен. Расчёт фундамента и стен должен производиться с учётом нагрузки от утеплителя.

При любом перекрытии следует продумать вентиляцию чердачного объёма, тщательно и правильно выполнить изоляцию парапетов, мауэрлата, примыкания стропил. О том, как правильно утеплить потолок под холодной крышей, и пойдёт речь.

Содержание статьи

Виды утеплителя

Безусловно, отдаём предпочтение современным материалам. Утепление потолка опилками, стружкой, соломой, камышом, утиным пухом следует рассматривать как вынужденную меру при ремонте старых домов.

Использование органики требует тщательной гидро — и пароизоляции. Добиться этого без определённого опыта бывает непросто. Неправильное расположение плёнок приведёт утеплитель в негодность за один-два года.

Отказ от барьерных плёнок делает утепление неэффективным.

Минеральная вата

Расплав горных пород, шлака, стекла до ватной структуры. Не горюч. Универсальный утеплитель для конструкций, исключающих её контакт с воздухом внутри помещений (ГОСТ 9573-96). Минвата для утепления потолка может использоваться в виде рулонов или матов.

Характеристики: теплопроводность при комнатной температуре 04 – 0,038 Вт/(м·К), плотность 35 – 70 кг/м³ для рулонного материала. Для плит 0,047 – 0,054 Вт/(м·К) при плотности 75 – 225 кг/м³, максимальной толщине 100 мм. Это отличные показатели.

Марка рулона, плиты включает обозначение плотности: ВМ-35, 50, 70; П 75, 125,175, 225. Маты хорошо режутся. По плотным матам можно ходить: это делает ненужным устройство на чердаке дощатого настила.

Эковата

Производится из макулатуры (80%) с добавлением антипиренов с инсектицидными свойствами (10-12%)и антисептиков (8-10%). Коэффициент теплопроводности 0,03 – 0,05 Вт/(м∙К), очень хороший показатель.

Со временем усаживается, поэтому плотная укладка обязательна. Требовательна к правильной паро- и гидроизоляции: должна отдавать накопленную влагу в атмосферу.

Строительный синтепон

Или холлофайбер, шелтер. Теплопроводность 0,035 Вт/(м∙К). Плотность 40 – 2700 г/м². Прочный, хорошо держит форму. Не горит, но полиэфирные волокна оплавляются при контакте с открытым огнём. Не впитывает влагу.

Предлагается в рулонах или матах.

Волокна скрепляются нагреванием, фенолы и формальдегид отсутствует. Перспективный материал.

Пенопласты

Отличный утеплитель. Теплопроводность: 0,038 до 0,043 Вт/(м∙К). Плотность в зависимости от марки: 11 –40 кг/м³ с толщиной 20 – 100 мм. Экструдированный пенопласт (пеноплекс) плотнее, технологичнее в монтаже, но дороже белого. Используется по бетонным перекрытиям.

Пеноизол

Жидкий карбамидный пенопласт. Хорошее сопротивление теплопередаче: 0.028-0.047 Вт/м·°К. Плотность: 5-35 кг/м³. Группа горючести Г-1 (слабо горючий, самостоятельно не горит).

Дешёвый материал. При нарушении технологии заливки, особенно в примыкания, может оставить пустоты. Утепление потолка в частном доме таким материалом – один из самых экономичных вариантов.

Напыляемый полиуретан

Не горюч, закрывает все щели, но пока дорог, так как выполняют такие работы с использованием специального оборудования.

Перлит, вермикулит

Надёжные материалы, не горючие. Но не без недостатков. Перлит хрупкий, сильно пылит. Вермикулит не нашёл широкого применения из-за высокой цены.

Специальные плёнки

До того, как утеплить потолок в деревянном доме, надо иметь чёткое представление о назначении изолирующих плёнок, мембран.

Исследования показали, что семья в составе 4 человек выделяет в сутки порядка 10–15 л влаги. Это дыхание, водные процедуры и физические упражнения, приготовление пищи. Она поднимается к потолку. Задача – не пустить её в утеплитель, используя паронепроницаемые материалы.

На рисунке ниже приведена распространённая, но не работающая схема укладки пароизоляции. Плёнка должна перекрывать весь потолок, заходить на стены под отделку.

Если в центре потолка планируется люстра, то при её монтаже велика вероятность повреждения пароизоляционного слоя.

Правильное решение – расположить светильники на стенах.

Когда избыточная влага не находит выхода, она конденсируется в холодных углах, за шкафами. Виновата в этом не пароизоляция, а отсутствие или неправильная работа приточно-вытяжной вентиляции.

Совершенно другую задачу надо решить при финишном покрытии теплоизоляции, особенно волокнистой. Предотвратить её намокание, но обеспечить свободный выход пара атмосферной влажности. Следует защитить утеплитель ветрозащитной паропроницаемой мембраной.

Принцип работы пароизоляции: в переплетении синтетических волокон множество микропор: материал свободно пропускает водяной пар, но не пропускает воду, так как размер молекулы конденсированного пара крупнее, и не проходят через микропоры.

При новом строительстве такой ветробарьер укладывают на стропила под кровельное покрытие. Если дом старый, и возможны протечки, то есть смысл укрыть утеплитель.

Корректную работа пирога утеплителя обеспечивает обязательная вентиляция чердачного пространства.

Здесь: 1 — Вход наружного воздуха; 2 — Слуховые окна на обоих фронтонах; 3 — Вентилируемый конёк; 4 — Вентиляция пространства между мансардой и кровлей.

Все вентиляционные отверстия закрываются сеткой от проникновения птиц и насекомых.

Расчёт утеплителя

Чердачное перекрытие требует в полтора раза большую толщину теплоизолирующего материала, чем стены. И это понятно: тёплый воздух стремится вверх. Парциальное давление водяного пара, который в нём находится, также помогает искать малейшие щели. Они всегда находятся: дорогое тепло улетает в небо.

До того, как утеплить потолок в частном доме, надо представлять, сколько его понадобится. Неким стандартом толщины изолирующего слоя всегда была высота балок перекрытия. Максимальный размер бруса или обрезанного бревна составляет 200 – 240 мм. Этого может быть мало.

Буклет Кнауф для Англии:

A house with no loft insulation having had the recommended thickness of glass mineralwool loft insulation (270mm) installed, will not only save up to £175 worth of heating billsper year but also nearly 720kg of CO2 each year.
Дом без кровельной изоляции, имеющий рекомендованную толщину изоляционного минераловатного или стекловолоконного утеплителя на чердаке (270 мм) не только сэкономит до 175 фунтов на счетах за отопление в год, но также почти 720 кг CO2 в год.

Среднегодовая температура Лондона +11,9°C, Москвы +5,8°C. Вывод очевиден: толщина утеплителя для потолка холодного чердака должна быть – в зависимости от вида утеплителя – от 300 до 400 мм.

Ещё показатель: слой пенополистирола в фабричных SIP-панелях: 200 мм. Ими перекрывают первый этаж с холодным чердаком.

Толщина утеплителя перекрытия (на основании теплового расчёта) должна быть в 1,5 раза больше чем стенового. Приведённые в качестве примера толщины должны быть ориентиром при расчётах. Дом строится на века, поэтому дополнительное утепление лишним не будет.

Самостоятельно проводят расчёт, руководствуясь СП 50.13330.2012. На 139 страницах очень подробно изложена методика, имеются все справочные материалы. В результате расчётов определяется тепловое сопротивление элемента ограждающих конструкций.

Полное условное сопротивление теплопередаче Rо есть сумма этих показателей для всех слоёв. Если оно меньше нормативного, конструкция требует изменения.

Попробовать свои силы в таком расчёте можно, при этом верный результат не гарантирован. Правильное решение – довериться специалистам. Если их нет, можно рекомендовать довольно надёжный онлайн калькулятор SmartCalc. Он рассчитает полное сопротивление заданной пользователем конструкции, покажет, где находится точка росы.

Устройство утепления

Рассмотрим утепление потолка в доме с холодной крышей с двумя типами перекрытия: деревом и железобетоном.

Выбор диктуется размерами дома. Пролёт более 4 м деревянным брусом, бревном перекрывать нельзя. Причина проста. По прочности дерево удовлетворяет нормативным требованиям, по упругой деформации (1/200 длины для чердачных перекрытий)– нет.

Есть деревянные двутавровые балки длиной более 10 метров, но они дороги.

Но, в конце концов, каждый принимает решение самостоятельно.

По деревянным балкам

Производится со стороны чердака или снизу. Последний вариант крайне неудобен, заметно «съедает» высоту помещения. Современный внутренний утеплитель на потолок в частном доме – ламели Paroc.

Панели с декоративной фаской. Материал – жёсткая каменная вата.

Перед выбором утеплителя напомним, что сочетание дерева и любого пенопласта по горючести мало уступает пороху. А по токсичности продуктов сгорания пластик не имеет аналогов.

Схема утепления

Слева на рисунке утеплитель в один слой, справа – двойной. Снизу по балкам идёт пароизоляционная плёнка, сверху – гидроизоляционная паропроницаемая.

Утеплитель для потолка для холодного чердака будет работать лучше, если лаги/балки в местах соприкосновения с ним будут остроганы.

Лучший утеплитель – минеральная вата. Выбор между рулонной или плитной зависит от бюджета стройки. Определиться следует до укладки балок: расстояние между ними должно быть на 2-4 см меньше, чем ширина рулона или мата. В таком случае расход утеплителя будет оптимальным.

Хороший вариант – эковата. Перед использованием её распушивают строительным миксером в большой ёмкости. Этот способ применяется при строительстве своими силами. Привлечённые специалисты вспушивают материал в специальных установках и подают к месту работ шлангом.

Для того чтобы утеплитель для потолка не выдувался, волокна не летали по чердаку, поверхность защищают ветробарьером. Это синтетический, капиллярно не активный материал. При выделении влаги утеплителем она будет конденсироваться (и накапливаться, так как выхода вверх нет) на нижней поверхности плёнки.

Капиллярно активный строительный картон (используют вместо не паропроницаемой плёнки) впитает эту влагу. Затем с его поверхности она испарится в подкровельное пространство.

По этой же причине эковату после укладки рекомендуют смочить водой из аэрозольного распылителя. На поверхности после высыхания образуется тонкий бумажный слой. Он не даст вате разлетаться и будет работать так же, как картон.

На балку или обрешётку, которая держит вес утеплителя, крепится профиль для гипсокартона. Листы влаго – и огнестойкие ГКЛВО для кухонь и ванных, ГКЛО для остальных помещений. Толщина 12, 5 см. Идеально – в два слоя. Это повышает уровень пожарной безопасности.

Дощатый потолок по пароизоляции также имеет право на жизнь.

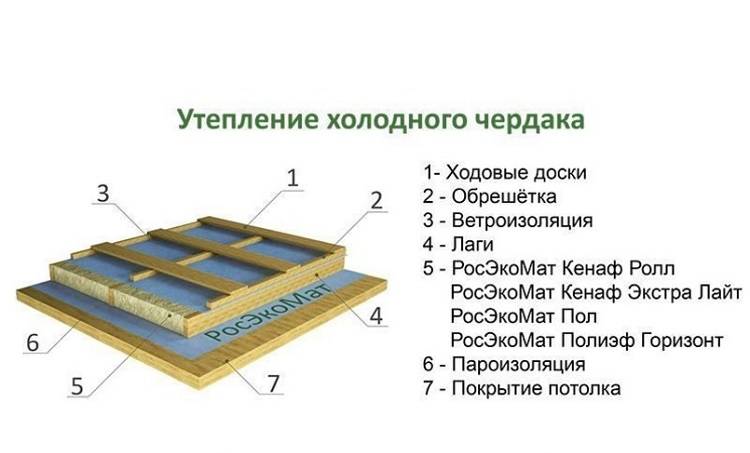

Теплоизоляционный пирог будет выглядеть так.

Подшивка потолка изнутри помещения: обрезная доска, вагонка, ГКЛ.
Пароизоляция закреплённая на балках перекрытия, проклеенная на стыках с нахлёстом на стены.
Утеплитель проектной толщины. Если балка ниже слоя утеплителя, на неё сверху набивается брусок или доска с таким расчётом, что утеплитель будет ниже балки на 40 – 50 мм.
Ветро — гидрозащитная плёнка.
Настил для ревизии кровли.

Частью пирога должно быть утепление парапетов на высоту 500 мм.

Обязательный элемент чердака – люк для посещений. Устраивается между балок, открывается только вверх.

Если деревянные балки или лаги оставляются как элемент декора внутреннего пространства, по ним сверху устраивается деревянный настил, каркас, уже по нему укладывается утеплитель.

Самый распространённый материал для настила и подшивки снизу – плиты ОСБ. Толщина 9 – 10 мм. Прочный, лёгкий материал для быстрого монтажа.

Утепление потолков каркасных домов

Чердачное перекрытие домов, собранных из SIP панелей, выполняется такой же панелью толщиной 224 мм (ППС 200 мм,12 мм +12 мм ОСБ). Ограждающие панели OSB-3, утеплитель – пенополистирол ППС-16Ф (ГОСТ 15588-2014).

Монтаж такой конструктивной теплоизолированной панели имеет тонкости. Если её просто положить на стеновой брус, а потом задуть монтажной пеной, это не обеспечит необходимую герметичность. Выступившая пена срежется при внутренней отделке, наличие её внутри вызывает вопрос.

Для того, чтобы пена попала внутрь, подкладками формируют зазор до 1 см и заполняют его пеной.

По железобетонному перекрытию

Железобетонное перекрытие устраивается в кирпичных и блочных домах. Выполняется пустотными панелями, монолитной заливкой. В плитах ПК сеточное армирование применяется только до 4,5 метров. Панели более длинные армируются преднапряжённой арматурой. Вывод: при длине более 4,5 предпочтительны прочные плиты ПБ. Чтобы стыки между плитами не трескались, их проклеивают эластичным материалом.

Замкнуть тёплый контур дома с ж/б перекрытиями в узлах примыкания потолка и стен намного проще, чем с деревянными (устраняются проблемы эксплуатации здания). Такое перекрытие позволяет при большом пролёте без проблем устроить опорную раму для кровли.

Есть два варианта утепления.

Без цементно-песчаной стяжки

Наиболее рациональное решение, но для обслуживания кровли необходимо устраивать ходовые мостки. Пароизоляция (при том, что бетон паронепроницаем) по плите и парапету на высоту утепления выполняется битумной мастикой толщиной 2—3 мм. Этот слой разделяет бетон и утеплитель, предотвращает запревание последнего.

Утеплитель на потолок в частном доме в таком случае – насыпные и рулонные материалы. Минеральная и эковата, перлит, вермикулит. Керамзит из-за высокого коэффициента теплопроводности (в свете современных требований по энергосбережению) к утеплителям отнести сложно. Но когда утепление потолка керамзитом – суровая необходимость, этот слой надо увеличить и защитить от продувания.

Можно утеплить газобетоном марки Д150, пенобетоном: всё зависит от местности, где расположен дом. Опилки, стружка с глиной, гипсом, известью также подходят для тёплых регионов.

Пирог выглядит так.

Железобетонная плита.
Выравнивающая стяжка.
Паробарьер (наплавляемая мастика или плёнка) с заходом на парапет.
Устройство лаг при эксплуатируемом чердаке или ходовых мостков при неэксплуатируемом.
Утеплитель.
Паропроницаемый ветробарьер.
Дощатый настил сплошной или ревизионный.

Люк для посещения чердака устраивается аналогично варианту утепления по балкам.

С цементно — песчаной стяжкой

Под стяжкой отлично работают пенопласты – белый и экструдированный. Паронепроницаемые материалы, не требуют дополнительной защиты от влаги, пара. Толщина стяжки – 3 – 5 см (в зависимости от марки пенопласта). Утепление потолка пеноплексом эффективнее, так как плиты имеют выбранную четверть, которая перекрывает стыки.

Заключение

Разнообразие утеплителей, неверные рекомендации строителей с целью ускорить работы приводит к ошибкам в утеплении перекрытия.

Избежать их поможет проект. Если он не заложен в смету строительства, надо в сети найти – это вполне возможно – готовый проект или грамотные решения отдельных узлов.

схема теплоизоляции, стоимость, выбор материала – Инструкция монтажа своими руками

До 40% теплопотерь в помещении приходится на потолки, поэтому утепление, особенно в деревянном доме, в бане или на верхнем этаже многоквартирного дома – вопрос актуальный. Утеплить потолок можно своими руками: благо современный рынок предлагает большой выбор различных материалов для решения этой задачи. Однако мы рекомендуем воспользоваться услугами квалифицированной бригады, или проконсультироваться со специалистами профильной фирмы, как правильно утеплить потолок, уточнить порядок работ.

Помощь профессионалов потребуется не только в решении вопроса «Чем утеплить потолок?», но и позволит правильно определиться с технологией устройства теплоизоляции, ведь ее можно создать как изнутри, по потолку, так и снаружи – на чердаке/в мансарде.

Сравнительные характеристики материалов утепления

Распространено утепление потолка в доме с холодной крышей насыпными материалами – керамзитом, пенокрошкой, опилками. Недорогие, доступные материалы. Но работать с ними можно только при устройстве наружной теплоизоляции по чердаку. Кроме того, опилки при незначительном попадании влаги начинают выделять метанол, а керамзит и крошку пеностекла рекомендуется применять в комбинации с каким-нибудь волокнистым утеплителем.
Другой популярный материал – минеральная вата. Чаще всего ее выбирают для выполнения работ по теплоизоляции в малоэтажном строительстве, своими руками из-за доступной цены и простоты монтажа. Главных недостатков у минваты два: она дает усадку под собственным весом и активно впитывает влагу, поэтому придется продумывать надежную пароизоляцию. Два-три года, и характеристики теплопроводности сокращаются почти в два раза.
Пенополистирол можно встретить практически в любом перечне современных материалов для утепления потолков. Выпускается в формате шпунтованных плит, довольно простой монтаж – отсюда и низкая цена за работу; прочный и долговечный материал. Тем не менее выбирать его стоит лишь в случае укладки на открытую, ровную поверхность, так как плиты не гнутся. Еще один существенный недостаток пенополистирола, как и в случае с пенопластом, заключается в его горючести, что не делает его популярным для работ внутри жилых помещений.
Используется для утепления холодного потолка и пенополиуретан – современный технологичный материал с низкими показателями теплопроводности, отличной адгезией к любому основанию, привлекательной стоимостью.

Пенополиуретан может наноситься методом напыления и подходит для покрытия конструкций с самой сложной геометрией, радиусных элементов, выступов, примыканий, мест вывода коммуникаций, труднодоступных участков. Слой теплоизоляции, выполненный по инструкции, получается бесшовным, не оставляет пустот и мостиков холода. К слову, ППУ не впитывает и не удерживает влагу, что еще раз доказывает его идеальную пригодность для утепления деревянного, бетонного, каркасного потолка.

В таблице представлены данные по теплопроводности при заданной плотности и толщине, материалы рассортированы в порядке убывания значения коэффициента. Обратите внимание, что пенополиуретан – вверху списка.

Материал	Плотность, кг/м3	Теплопроводность, Вт/мК	Толщина, мм
Пенополиуретан	40-70	0,024	40
Пенополистирол	20-30	0,048	80
Минеральная вата	20-40	0,051	100
Керамзит	600-800	0,180	320

Расчет требуемой толщины утеплителя

Вычислить оптимальную толщину слоя и, соответственно, необходимое исходное количество пенополиуретана для утепления потолка можно, пользуясь данными нормативов СНиП 23-02-2003. Базовая формула для расчета толщины ППУ: Δ=Rreq*λ,

где

Δ –толщина утепления потолка ППУ

Rreq – сопротивление теплопередачи

λ – теплопроводность

Сопротивление теплопередачи можно высчитать самостоятельно, воспользовавшись формулами:

Rreq = a*Dd + b

Dd = (Tint – Tht)*Zht,

где

a и b – коэффициенты из таблиц СНиП
Dd – градусо-сутки отопительного сезона
Tint – оптимальная внутренняя температура воздуха в помещении
Tht – средняя температура воздуха на улице
Zht – длительность периода отопления

Либо задействовать упрощенный вариант – применить средние показатели:

коэффициент теплопроводности пенополиуретана = 0,025;
сопротивление теплопередачи для потолка жилого дома с температурой в помещении 22°С = 4,31.

Консультация специалиста по правильной теплоизоляции потолка

Поможем в подборе и расчете количества материала в учетом площади и типа поверхности, дадим рекомендации по использованию. Рассчитаем стоимость услуг по теплоизоляции силами наших специалистов.

Согласен с обработкой данных

Пользовательское соглашение

Утепляем потолок: изнутри или снаружи?

Возможны оба варианта, но утепление снаружи, со стороны чердака, предпочтительней и с точки зрения удобства, и с позиции эффективности.

Со стороны помещения

Если устраивать теплоизоляцию потолка в квартире, следует учесть, что утеплитель должен отвечать определенным требованиям:

Обладать хорошей адгезией и не осыпаться.
Не деформироваться со временем из-за перепада температур/влажности.
Не впитывать и не удерживать влагу.
Соответствовать стандартам экологической безопасности.

Пенополиуретан подходит под выдвигаемые требования. Однако способ внутренней теплоизоляции актуален только в случае, когда создать ее с внешней стороны невозможно. Например, если нет доступа к чердаку или работа ведется на постройке с уже имеющимися чердачными перекрытиями. Кроме того, такой формат утепления из-за многослойной конструкции (обрешетка, теплоизоляция, отделка) скрадывает полезную площадь – это также необходимо учесть.

Со стороны холодного чердака

Если чердачное помещение будет использоваться в качестве жилого второго этажа, напыление пенополиуретана выполняется на всех внутренних поверхностях мансарды (пола, крыши) с последующей отделкой декоративными материалами. Это правильная схема утепления – монолитная изоляция без мостиков холода. Если же чердак нежилой, ППУ напыляется только между напольными лагами, по стыкам пола и склонов крыши, что обеспечивает надежную защиту от теплопотерь через потолок. В этом случае слой теплоизоляции не нуждается в отделке.

е-mail: [email protected]

Телефоны в Новосибирске +7 (383) 201-26-19, +7 (383) 201-28-20.

моб. МТС (913) 008-13-31, моб. Билайн (961) 227-57-79

Внимание! Скидки на пенополиуретан!

В зависимости от объема материала:
5000 кг – 1%
10000 кг – 2%
15000 кг – 3%
20000 кг – 4%

Больше – обсудим индивидуально
Стоимость услуг по теплоизоляции стен рассчитывается в зависимости от объема и условий нанесения материала.

Согласен с обработкой данных

Пользовательское соглашение

Бревенчато-каркасные дома Изоляция и вентиляция крыши ООО «Классические металлические крыши»

16 декабря 2016 г. | Майк Гонет | Рубрики: Статьи, Образование, Металлическая кровля, Технический

Новая Англия является Меккой для бревенчатых и деревянных каркасных домов. Он также известен одними из самых сумасшедших погодных экстремальных явлений и перепадов погоды в стране. Изоляция кровли, а также вентиляция кровли – это тема, которая поднимается в наших ежедневных разговорах с нашими клиентами.

Как правильно утеплить и вентилировать крышу бревенчатой или каркасной конструкции? Под этим вопросом мы подразумеваем, какое количество изоляции вы должны иметь и должна ли крыша вентилироваться?

Показанная здесь панель «SIP» не имеет воздушной камеры и представляет собой систему Hot Roof.

Строительные нормы и правила штата Массачусетс установили значение R крыши или потолка для некондиционированного чердака на уровне R 38. Это отличное место для начала. Мы видели, как некоторые проекты обходятся в 45 рандов. Инвестиции в изоляцию не окупаются из-за роста стоимости энергии. Мы все знаем, что затраты на энергию не снизятся. Если вы строите новый дом, необходимо учитывать несколько вещей, в том числе не только количество, но и тип изоляции, которую вы собираетесь использовать. Цель этого поста не в том, чтобы убедить вас в том или ином типе изоляции, и мы не предлагаем систему вентилируемой, холодной кровли или невентилируемую систему горячей кровли.

Наша цель — познакомить читателя с вариантами, плюсами и минусами каждого из них.

Одним из широко доступных вариантов изоляции в новом строительстве является крыша из SIP-панелей. Панель «SIP» представляет собой структурную панель, доступную во множестве размеров и толщин. Они состоят из пенопластовой изоляции, зажатой между двумя конструкционными плитами. Эти типы изоляционных кровельных систем могут снизить стоимость строительства, поскольку они очень быстро возводятся. Они также доступны со встроенным воздушным пространством для вентиляции или без вентиляции в конфигурации с горячей крышей.

Также можно использовать пену для распыления. Сегодня он стал широко использоваться в новом строительстве и доступен как в виде пенопласта с закрытыми, так и с открытыми порами.

Сначала рассмотрим изоляцию из пенопласта с закрытыми порами.

На рисунке выше показана SIP-панель с вентиляционной камерой. Это сделает систему холодной крышей.

Пенопластовая изоляция с закрытыми порами, ячейки закрыты и плотно упакованы вместе, и они меньше по размеру. Они смешиваются с газом, который расширяет пену. Поскольку ячейки закрыты, это предотвращает проникновение воздуха и водяного пара, что является хорошо продуманным преимуществом, которого нет у его аналога с открытыми ячейками. Он очень хорошо работает в качестве кровельного изолятора, а также доступен в нескольких плотностях.

Преимущества:

Пенопласт с закрытыми порами очень прочный и ребристый со значительно более высокой термостойкостью, чем большинство других вариантов. Это также предотвращает утечку воздуха и миграцию водяного пара.

Недостатки:

Поскольку он более плотный, для него требуется больше материала, что делает его более дорогостоящим, чем вариант с открытыми ячейками.

Пенопласт с закрытыми порами имеет более высокое значение R-коэффициента. Чем выше значение R, тем эффективнее изоляция; скорость на значение R выше, чем у пены с открытыми порами.

Пена с открытыми порами состоит из крошечных незамкнутых ячеек. Этот тип пены не такой дорогой. Он блокирует воздух, но не является эффективным барьером против водяного пара. Поскольку ячейки не закрыты, воздух заполняет открытое пространство внутри материала, что иногда приводит к тому, что пена становится слабее и легче проникает по сравнению с вариантом с закрытыми ячейками.

Преимущество:

Низкая стоимость и эффективный способ получить надежный изоляционный барьер на крыше.

Открытый или закрытый вариант, изоляция напыляемой пеной является проверенным методом снижения затрат на электроэнергию. Здания в США с изоляцией из напыляемой пены как минимум на 50% эффективнее предотвращают потери энергии из-за проникновения воздуха. Изоляция пенопластом также помогает защитить от роста плесени и грибка, а также гниения древесины. Помимо контроля температуры и защиты от влаги, он также способствует звукоизоляции.

Показан выше; Пена с открытыми и закрытыми порами выглядит примерно одинаково.

В последнее время ученые-строители проводят испытания и переоценивают общепринятую философию кровельной вентиляции. В журнале Journal of Light Construction была опубликована статья, в которой цитируется Ральф Бриттон из Агентства жилищного строительства и жилищного финансирования,

«Конструкции невентилируемых крыш показали себя хорошо, не показывая избыточного накопления влаги, в то время как единственные вентилируемые кровельные конструкции, которые работали одинаково хорошо имел хорошую пароизоляцию и хорошее качество изготовления».

Здесь, в Новой Англии, существуют разные мнения по этому поводу. Наш совет: делайте домашнее задание.

Идея вентиляции:

Причина вентиляции крыши частично зависит от климата, в котором вы живете. В холодном климате, как здесь, в Новой Англии, идея состоит в том, чтобы поддерживать низкую температуру под настилом крыши. Причина в том, чтобы помочь устранить проблемы с ледяной плотиной, сохраняя крышу холодной. В жарком климате или в летнюю погоду вентиляция будет поддерживать прохладу в пространстве под крышей.

Вентиляционная крыша (холодная крыша) и невентилируемая крыша (горячая крыша) – различия:

Вентиляция крыши не только помогает регулировать тепло и холод в зависимости от времени года, но и удаляет влагу из конструкции. Все это также может способствовать снижению затрат на энергию.

Идея невентилируемой кровли:

Горячая кровля предназначена для полного удержания тепла в здании с высокими значениями сопротивления теплоизоляции и воздухонепроницаемой оболочке здания.

Чем плотнее ограждающая конструкция здания, тем эффективнее горячая крыша. Утечки воздуха и плохая циркуляция воздуха могут привести к долгосрочным проблемам, которые могут привести к накоплению влаги, плесени и гниению.

Механические системы кондиционирования идеально подходят для установки на горячей крыше.

Если у вас есть существующий дом из бревен или деревянного каркаса, добавление изоляции и вентиляции может стать серьезной проблемой и затратами из-за затрат на снос. Однако это можно сделать со стороны крыши, когда вы заменяете свою асфальтовую или кедровую крышу новой алюминиевой металлической крышей. Во многих случаях к существующей крыше можно добавить изоляцию и/или вентиляцию, чтобы она функционировала так, как предполагалось.

Получить бесплатную консультацию по кровле

Теги: бревенчатый дом, бревенчатый дом, открытая пеноизоляция, вентиляция крыши, SIP-панель, деревянный дом

Знайте факты | Журнал Professional Roofing

В течение последних нескольких лет в СМИ часто появлялись сообщения о надвигающемся жилищном кризисе в США.

В ответ на это архитекторы, инженеры, подрядчики и застройщики разрабатывают проекты многоквартирного жилого строительства. Но эти новые здания обычно становились источником судебных разбирательств для кровельной промышленности из-за отказов, связанных с влажностью в северном климате.

Для многоквартирного жилого строительства, как правило, менее затратным является строительство крыш с малым уклоном. Хотя использование деревянных или легких стальных ферм для создания систем с крутым уклоном для этих зданий возможно, системы с крутым уклоном могут стать неожиданно дорогими из-за требований к огнестойкости строительных норм и / или дымовых стен на чердаках вместе с сухая спринклерная система в чердачном помещении. Поэтому многие новые многоквартирные дома имеют однослойные мембранные кровельные системы с малым уклоном.

В этих новых зданиях почти исключительно используются параллельные фермы из кордового дерева, иногда называемые фермами перекрытий, потому что они создают ровную поверхность. Эти фермы пола также можно использовать для создания конструкции крыши. Фермы перекрытий обычно изготавливаются с небольшим уклоном, например ¼:12, на верхнем поясе фермы и без уклона в нижней части фермы для формирования потолка блоков верхнего этажа. Когда подрядчики устанавливают ориентированно-стружечные плиты толщиной ⅝ дюйма или более поверх этих ферм, настил крыши создается с минимальными трудозатратами и материалами.

Над потолком квартиры на последнем этаже будет установлен пароизолятор. Затем будут установлены упругие швеллеры и гипсокартон для изготовления потолка. Теперь между кровельным настилом сверху и гипсокартоном снизу создается пространство. Пространство, созданное фермами и панелями, является единственным пространством, доступным для подрядчика по ОВиК, электрике, пожарной сигнализации и других профессий для прокладки воздуховодов и проводки. На рис. 1 показано архитектурное представление поперечного сечения конструкции. На фото 1 показана крыша и стропильная система реконструируемого здания, построенного таким образом.

На данный момент большинство кровельных подрядчиков не задумываются о подобном проекте: кровельные работы будут простыми со стандартными деталями и материалами. К сожалению, есть проблематичный момент: у проекта есть бюджет, и проектировщик будет использовать строительные технологии и/или материалы, которые могут сократить расходы.

Эта концепция строительства обычно известна как оптимизация стоимости.

Многие решения будут приниматься во имя оптимизации стоимости. Например, можно выбрать ковровое покрытие более низкого качества или установить менее дорогую технику. Тем не менее, единственное решение, которое привело к многочисленным отказам кровельной системы из-за влаги, заключается в обеспечении необходимой изоляции крыши путем вдувания изоляции из стекловолокна в промежуточную полость между потолком и настилом крыши, показанную на рисунке 1. Это создает условие, называемое холодная крыша.

Как это работает

Холодная кровля — простая концепция. Для крутых скатов NRCA заявляет: «Если кровельная система спроектирована как «холодная кровля», изоляция не будет частью кровельной системы и будет расположена на уровне потолка здания». Это определение также может быть применено к системе крыши с малым уклоном.

И наоборот, теплая крыша будет иметь изоляцию, которая является частью кровельной системы. На Рисунке 2 показана разница между холодной и теплой кровлей при малом уклоне.

Для холодной кровли типичным изоляционным материалом является вспененное стекловолокно с установленной толщиной 24 дюйма или более, имеющее существенное значение R-значения R-60. Несмотря на то, что выдувное стекловолокно обеспечивает превосходное значение R, оно является одним из самых воздухопроницаемых и паропроницаемых строительных материалов. Это означает, что потоки воздуха могут проходить сквозь выдуваемую массу и внутри нее. Кроме того, выдувное стекловолокно пропускает через себя водяной пар, поскольку выдувное стекловолокно фактически более чем на 90% состоит из воздуха по объему.

Посмотрите еще раз на рис. 1. Все воздуховоды ОВКВ, воздуховоды вентиляторов для ванных комнат и воздуховоды сушилок для белья проходят через изоляцию из вспененного стекловолокна, и эти воздуховоды будут пропускать воздух. Существует множество отраслевых документов и руководств по этому вопросу.

Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров публикует стандартный отраслевой тест на утечку воздуха. Характерно, что таблицы и уравнения стандарта не предусматривают нулевую утечку в качестве опции, поэтому строительная отрасль допускает, что воздуховоды будут протекать. Тем не менее, некоторые дизайнеры утверждают, что воздуховоды можно идеально загерметизировать.

Например, рассмотрим здание с холодной крышей с однослойной мембраной, приклеенной к гипсокартонной плите, которая механически крепится к настилу OSB. Вся изоляция R-60 находится под настилом OSB крыши. Здание находится в северном климате. Зимние температуры могут достигать 0 F или ниже. Через воздуховоды ОВКВ в приточное пространство будет проходить принудительный воздух. По воздуховодам будет проходить горячий, насыщенный влагой воздух от вентиляторов в ванной комнате. И горячий, насыщенный влагой воздух из сушилки для белья тоже будет проходить через это промежуточное пространство, минуя замедлитель пара в потолочном узле, все время пропуская воздух. Этот процесс продолжается всю зиму.

Это когда холодная крыша может представлять проблемы. Вся эффективная изоляция находится под настилом OSB крыши. Настил OSB будет иметь температуру наружного воздуха или около нее в течение дня и, как правило, ниже температуры наружного воздуха ночью. Такая конструкция обеспечивает высокую вероятность образования конденсата. Результатом является влажная гниль настила OSB и деревянных ферм, а также потенциальный биологический рост (плесень) на деревянных поверхностях. На фото 2 и 3 показаны проемы в холодные кровли с повреждениями от влаги и биологическим обрастанием.

Когда возникает такая ситуация, между строительными и проектными бригадами начинается игра по обвинению и поиску виноватых. Поскольку под кровельной мембраной присутствует влага, подрядчик по кровельным работам и производитель кровли часто участвуют в диалоге. Обратите внимание, что это происходит, даже если не было сообщений об утечках или дефектах кровельной мембраны. Наконец, из-за больших денежных сумм, необходимых для решения проблемы, юристы и страховые компании всегда вступают в дело.

Предотвращение

Учитывая склонность проектировщиков и требования общества, проекты холодных крыш, вероятно, будут продолжаться. Но есть простой способ предотвратить эту проблему: использовать теплую конструкцию крыши. Чтобы создать теплую конструкцию кровли для малоскатной крыши, проектировщику достаточно переместить утеплитель над кровельным настилом в виде жесткого утеплителя. В зависимости от предпочтений проектировщика и местных строительных и энергетических норм и правил количество непрерывной изоляции над палубой может варьироваться.

На фотографиях 4 и 5 показаны кровельные настилы OSB в северном климате со всей изоляцией над кровельными настилами (классическая теплая кровля) или сверчками из жестких досок над кровельными настилами и продуваемой изоляцией в промежуточном пространстве между потолком и кровельным настилом ( скорее гибридный подход). В обоих случаях ОСБ была в хорошем состоянии, без признаков проблем после многих лет эксплуатации. В первую очередь это связано с тем, что изоляция, размещенная над настилом, удерживала OSB выше точки росы. Моделирование на основе температуры и влажности предполагает, что даже значение R от 5 до 10 над настилом крыши достаточно для предотвращения скопления влаги в зоне 6 ASHRAE. Вероятно, что севернее может потребоваться более высокое значение R.

Рекомендация

На основании имеющихся данных и информации необходимо отметить следующее:

Узлы холодной кровли над промежуточными пространствами с любым воздуховодом в северном климате оказались рискованными.
Системы теплых крыш с гораздо большей вероятностью будут успешно работать над промежуточными пространствами с любыми воздуховодами в северном климате.
Минимум от R-5 до R-10 над настилом крыши (в дополнение к требуемой нормами изоляции) является достаточным для защиты настила крыши от скопления влаги в северных климатических условиях (зона 6 ASHRAE).
