Кессон или адаптер: что лучше
20 апреля 2020
Кирилл Воронин
Время чтения: 7 мин.
Загрузка…
Организация водоснабжения в частном доме часто предусматривает бурение скважины из-за отсутствия центральной магистрали. Но оставлять открытым источник воды небезопасно. Сюда может попадать мусор, грунтовые воды, стоки, а зимой в насосе образуется ледяная корка, и доступ к скважине затрудняется.
Чтобы уберечь источник от таких проблем, рационально установить кессон или адаптер. Такие сооружения защищают скважину и обеспечивают беспрепятственную подачу воды. Остается только понять, что лучше – кессон или адаптер. Для этого достаточно разобраться в особенностях работы разных устройств и определить их плюсы/минусы.
Содержание статьи
- Отличительные черты скважинного адаптера
- «За» и «Против» кессонов
- Сравнительная таблица эксплуатации кессона и адаптера
Отличительные черты скважинного адаптера
Это устройство предназначено для подачи воды из скважины.
Представляет собой разборный узел с частями, соединяющимися способом «ласточкин хвост». Один элемент устанавливается на обсадную колонну, а второй подключается к трубе насоса. Между двумя частями находятся уплотнительные прокладки. Они обеспечивают герметичность стыка и защищают систему от проникновения грунтовых вод.
Можно назвать несколько основных причин, из-за которых выбирают адаптеры для скважины:
- минимум земляных работ – не потребуется рыть котлован, обустраивать его, применять тяжелую технику. Установка очень простая;
- дешевый монтаж – за счет минимального количества работ удешевляется установка адаптера;
- возможность использования в ограниченных условиях – если участок маленький, или скважина расположена вблизи дома, забора, легче поставить компактный адаптер;
- эстетические качества – после проведения ландшафтных работ скважину почти не видно на участке. Она не портит внешний вид территории.
Наряду с этими плюсами есть немало минусов.
Учитывайте, что ремонт скважины при установленном адаптере будет очень затруднителен. Даже если демонтировать насос, одна часть устройства останется на обсадной трубе, уменьшая тем самым диаметр проходного отверстия. Еще пользователи отмечают скорый износ резиновых манжет, ограничение глубины истопника воды, малый выбор насосного оборудования. Сложности могут возникнуть и в том случае, если захочется сделать дополнительный вывод на другого потребителя или поливочный кран.
«За» и «Против» кессонов
Эти устройства представляют собой объемные резервуары из металла, пластика, железобетонных колец. Внутри достаточно пространства для установки скважинного оборудования. Основная функция кессона – защитить оголовок источника воды от замерзания, исключить попадание в скважину грунтовых вод, мусора. Каждая разновидность конструкций отлично справляется с такими задачами.
А теперь о плюсах установки кессонов:
- универсальность – кессоны разнообразны в плане размеров и форм, поэтому можно подобрать оптимальный вариант с учетом размера участка;
- возможность применения на скважинах любой глубины – по сравнению с адаптерами здесь нет ограничений в установке;
- возможность разветвления трубопровода для разных нужд – можно сделать подачу воды в дом, к огороду и т.
д.; - шумоподавление – оборудование в кессоне работает тихо;
- ремонтопригодность – если потребуется обслуживание скважины, можно легко добраться.
д.;Недостатки тоже есть. Стоимость таких конструкций несколько выше адаптеров. Кроме того, им все равно нужно место для установки, бурение котлована, что сопровождается дополнительными расходами.
Сравнительная таблица эксплуатации кессона и адаптера
Проще оценить особенности разных конструкций с помощью наглядной таблицы:
Критерий/тип конструкции | Адаптер | Кессон |
|---|---|---|
Заглубление гидравлической части в грунт ниже глубины промерзания | + | + |
Удобный доступ для замены насоса | Со специальным инструментом | + |
Возможность слива воды из водоснабжающей системы | Со специальным инструментом | + |
Герметичность системы | + | + |
Место установки гидробака и автоматики | Только в доме | В доме или в кессоне |
Обслуживание или ремонт скважины | — | + |
Цена | Ниже | Выше |
Очевидно, что больше преимуществ у кессонов, даже с учетом более высокой стоимости.
Покупка и установка такой конструкции окупается в будущем, так что можно смело останавливать выбор на подобных резервуарах.
Оценить статью:
Загрузка…
Поделиться:
Вам будет интересно
Что представляет собой кессон для канализации
Кессон – специальная емкость (камера/резервуар), которая предназначена для организации приема и скапливания стоков в канализации на уровне ниже земли.
Скважина своими руками
Из-за высоких цен на бурильные работы многим собственникам загородных домов будет экономически выгоднее своими руками сделать скважину в загородном доме.
Как сделать хорошую скважину при высоких грунтовых водах
В такой ситуации можно пойти двумя способами – использовать скважинный адаптер или кессон. Рассмотрим плюсы и минусы обоих вариантов.
Анализ воды
Считается, что вода из артезианской скважины или колодца самая чистая, вкусная и качественная.
Течь в кессоне: причины появления и способы устранения
Кессон на скважине нужен для того, чтобы защищать ее от попадания загрязнений, грунтовых вод. Но со временем даже самый прочный материал изнашивается. Одна из распространенных проблем – течь кессона.
Лучшие пластиковые кессоны для скважины
Грамотно организованное водоснабжение на частном участке – залог комфортного проживания. К сожалению, не везде доступна централизованная система
Кессон или адаптер для скважины — что лучше для обустройства скважины на воду
Содержание статьи
- Что такое обустройство скважины
- Что такое скважинный кессон
- Что такое скважинный адаптер
- Почему не стоит устанавливать адаптер своими руками
- Что лучше для обустройства – кессон или адаптер
После бурения на воду перед каждым владельцем участка встает вопрос: адаптер или кессон — что лучше для обустройства скважины.
Инженеры «Аквалюкс+» отвечают, установка кессона — это лучшее решение для скважины. Прочитав статью, вы узнаете, с какими проблемами столкнетесь, если сэкономите и установите адаптер.
Будет интересно: Чек-лист: как утеплить скважину с кессоном?.
Что такое обустройство скважины
Обустройство — комплекс земляных, монтажных и общестроительных работ. Целью проведения всех работ является запуск системы водоснабжения дома. В ходе обустройства устанавливается скважинная техника, прокладываются водопроводные трубы.
Какие задачи решает благоустройство скважины:
- Организация подъема и распределения воды из скважины.
- Утепление устья скважины и установленного оборудования.
- Защита источника от попадания пыли, дождевой и талой воды.
- Обеспечение условий для комфортного обслуживания системы.
В любой схеме обустройства предусмотрено подключение насоса, гидробака и автоматики. Насос обеспечивает подъем воды с глубины.
Гидробак регулирует давление в системе, уменьшает число пусков насоса. Блок автоматики управляет работой оборудования, защищает насос от перегрузок.
В процессе обустройства можно установить кессон или адаптер для скважины. Рассмотрим плюсы и минусы каждого варианта.
Рассчитаем цену обустройства за 1 минуту!
Нажмите на кнопку и закажите обратный звонок менеджера «Аквалюкс+».
Заказать

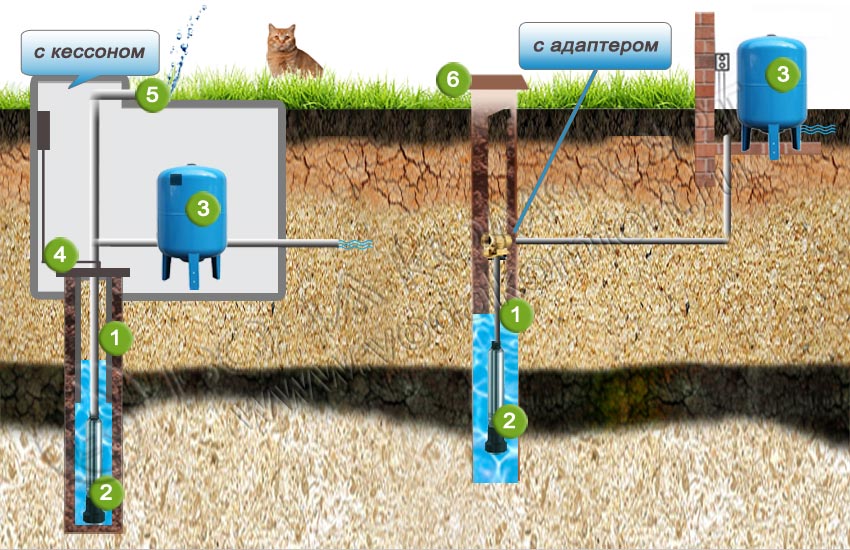

Рисунок 1: Обустройство скважины.
Что такое скважинный кессон
Кессон — герметичное приспособление для строительства водозаборного узла. Пластиковая или металлическая камера устанавливается на обсадную трубу. В конструкции предусмотрен фланец для герметизации места соединения с колонной и утеплительная крышка.
Внутри камеры устанавливается гидроаккумулятор и блок автоматики для управления работой насоса. Резервуар устанавливается под землей на глубине 2-2,5 метров.
Преимущества
У способа обустройства с кессоном есть много преимуществ:
- Гидробак и автоматика не занимает место внутри дома.
- Насос легко извлекается из ствола с использованием лебедки.
- Температура внутри подземной камеры всегда выше нуля.
- Надежная защита устья от попадания грунтовой воды.
- Можно проложить водопровод к нескольким домам.
- На поверхности почти не слышен звук работы насоса.
- Скважинная техника скрыта из вида под землей.
Пластиковые кессоны рассчитаны на 50-60 лет службы, металлические — на 25-30 лет. Продлить срок службы металлического кессона помогает цинкование, покрытие стенок гидроизоляционным материалом.
Недостатки
У обустройства с кессоном есть лишь один недостаток: высокая цена работы. Покупка резервуара и его установка требуют вложений. Расходы при строительстве водозаборного узла окупаются за время эксплуатации. Систему с резервуаром дешевле обслуживать: при обслуживании почти не возникает затруднений.
Рисунок 2: Процесс разведочного бурения.
Что такое скважинный адаптер
Будет интересно: Расстояние от скважины до дома и других объектов.

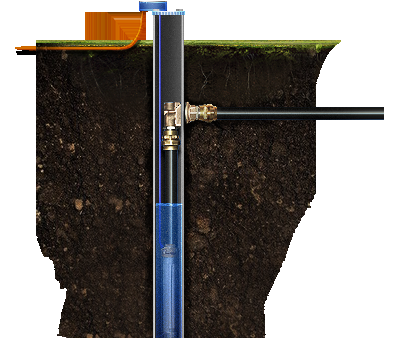

Адаптер — это приспособление для обустройства скважины без кессона. Прототип современного переходника изобретен в 1960-е годы в США. Пик его популярности в Европе пришелся на 1980-е годы. Сейчас в США и Европе скважинные кессоны популярнее, чем адаптеры.
Конструкция адаптера
Скважинный адаптер состоит из двух частей. Одна из них крепится на эксплуатационную колонну. Вторая часть, к которой крепится погружной насос, вставляется в первую. Для сборки конструкции используются уплотнительные кольца из полимеров.
Переходник перенаправляет поток из колонны в водопроводные трубы. Адаптер ставится строго ниже точки промерзания. Устье закрывается герметичным оголовком. Блок автоматики и гидробак устанавливаются в доме. Водопроводные трубы можно провести только к одному дому.

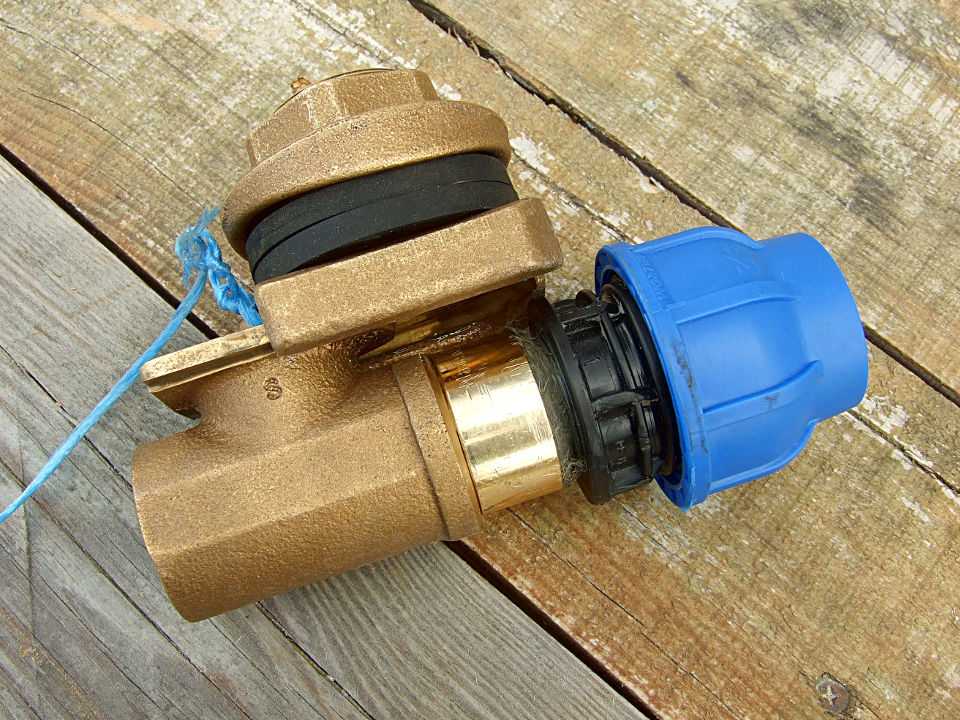

Рисунок 3: Скважинный адаптер
Преимущества
У схемы благоустройства с адаптером есть некоторые преимущества:
- Низкая цена покупки и монтажа устройства.
- Экономия полезной площади участка.
- Скрытый монтаж водоподъемного оборудования.
- Простая установка при высоких грунтовых водах.
Множество недостатков скважинного адаптера перечеркивают его достоинства.
Недостатки
Обслуживание системы с адаптером трудоемкое. При каждом обслуживании следует раскапывать устройство. Если регулярно не проводить обслуживание, это неизбежно приведет к нарушению работы системы. Самый распространенный вид проблемы: попадание микрофлоры внутрь ствола и загрязнение питьевой воды бактериями.
Главный минус скважинного адаптера заключается в том, что в процессе монтажа нарушается целостность обсадной колонны. Уплотнительные кольца переходника со временем изнашиваются: теряют эластичность, растрескиваются. Повредить кольца можно и во время крепления прибора, если устанавливать оборудование своими руками.
Если вовремя не заметить дефекты, не заменить сломанные кольца, это приводит к нарушению герметичности колонны. Потеря герметичности является причиной загрязнения источника.
Через отверстия в ствол попадает грязная верховодка. В таком случае понадобится заказывать очистку загрязненного источника.
Обслуживание скважины с адаптером дороже, чем обслуживание скважины с кессоном. Высокая цена услуги связана с необходимостью проводить земляные работы. Экономия при обустройстве нивелируется за счет дорогого обслуживания системы водоснабжения.
Как сэкономить при буении скважины?
Нажмите на кнопку и закажите консультацию менеджера «Аквалюкс+».
Узнать экономию
Почему не стоит устанавливать адаптер своими руками
Некоторые владельцы участков проводят обустройство своими руками, чтобы сэкономить. Но при установке оборудования без помощи специалистов можно повредить не только резиновые кольца, но и обсадную колонну, и сам прибор. Можно случайно пробурить отверстие большего диаметра, чем требуется.
Вероятность поломки существует и при обслуживании водопровода, когда эту работу выполняют не специалисты. Распространенной поломкой является срыв резьбы адаптерного ключа.
После срыва резьбы поднять насос нельзя без покупки нового ключа. Возможно сорвать резьбу на самом переходнике, что значительно осложнит его снятие и извлечение насоса.
При неудачном опуске насоса можно случайно провернуть внутреннюю часть прибора. Это также приведет к невозможности простого извлечения насоса. При самостоятельном обустройстве существует риск уронить насос. Для извлечения насоса, который заклинил в стволе, понадобится вызывать инженеров.
Распространенной ошибкой является малая глубина установки. Если переходник установлен близко к точке промерзания грунта, конструкция замерзнет в сильные морозы. Зимой придется откапывать механизм из промерзшего грунта и заниматься его прогреванием.
Что лучше для обустройства – кессон или адаптер
На вопрос, что лучше выбрать для скважины, кессон или адаптер, существует однозначный ответ.
Лучшим вариантом является обустройство с кессоном. Проводить обслуживание системы проще, когда на участке установлен подземный водозаборный узел.
Адаптер для скважины стоит использовать тогда, когда прямо сейчас нет денег на обустройство с кессоном. Если вы хотите сделать качественное обустройство скважины, и не тратить в будущем много денег на обслуживание, используйте кессон.
Нужна помощь с выбором схемы обустройства? Оформите заявку на сайте или по телефону. Инженер компании «Аквалюкс+» подберет варианты схем для вашего участка. Выезд инженера бесплатный в пределах Москвы и Московской области.
Узнайте стоимость монтажа кессона
на вашем участке
за 1 минуту.
Нажмите на кнопку и закажите обратный звонок менеджера «Аквалюкс+».
Узнать стоимость
Кессон против традиционной установки в погруженном состоянии
Установка подъемной станции без открытых земляных работ
Являясь ведущим поставщиком водосточных и ливневых стоков, а также нестандартных подъемных станций в США, компания Romtec Utilities всегда ищет решения общих проблем с подъемные станции и их установка.
Это может быть разное оборудование, материалы, покрытия и даже методы строительства. Хотя часто на объекте требуется традиционная установка мокрого колодца, конструкция кессона может быть более простым вариантом в некоторых областях.
Традиционно подъемные станции устанавливаются в заранее вырытые ямы с подпорками по краям углубления. Это делает генеральный подрядчик проекта, который гарантирует, что скважина находится на точной глубине для размещения подъемной станции. Когда груз со станции подъема прибывает на место проведения работ, основание и «бочки» или секции мокрого колодца поднимаются с грузового автомобиля с помощью крана, аккуратно укладываются и укладываются на место. После завершения строительства подрядчик по установке засыпает пространство вокруг мокрого колодца и закрывает любые оставшиеся впадины в результате строительства.
Кессонная конструкция представляет собой альтернативу традиционной установке в погруженном состоянии, которая включает в себя размещение открытого основания, секционной конструкции погруженного в воду колодца с «режущим башмаком», прикрепленным как часть нижней секции.
При установке кессона основание мокрого колодца размещается на уровне или чуть ниже уровня земли, а отверстие выкапывается через сам мокрый колодец. Когда почва и земля удаляются через открытый мокрый колодец, конструкция погружается в землю, часто с дополнительным балластом и/или смазкой. По мере того, как мокрый колодец погружается в землю, сверху добавляются секции, чтобы продвинуть мокрый колодец дальше и на глубину, необходимую для размещения всей конструкции мокрого колодца. После того, как весь колодец установлен, заливается основание мокрого колодца. Установка кессона не требует предварительно вырытых отверстий или подпорок, но подходит не для всех подъемных станций.
Установка кессона, как правило, возможна (как с технической, так и с экономической точки зрения) только на строительных площадках с высоким уровнем грунтовых вод, гранулированным илом, песком или гравием и отсутствием чрезмерных валунов, деревянных обломков, других крупных препятствий или цементации почвы на площадке.
В этих местах установка кессона может помочь сэкономить деньги и время, устраняя необходимость в дорогостоящем креплении или обезвоживании отстойника.
Выкопанные ямы при традиционной установке часто собирают подземные воды, просачивающиеся в отстойник из теперь обнаженной почвы, или в дождливых местах выкопанная площадь подвержена воздействию стихии. Дождевые и грунтовые воды могут легко скапливаться на выкопанных участках, и их необходимо удалить перед установкой подъемной станции. В районах с высоким уровнем грунтовых вод осушение этих отверстий может занять много времени и средств, и в качестве варианта может быть установлена установка кессона.
У каждого метода установки есть свои преимущества и недостатки, то же самое относится и к установке кессона. В некоторых районах он может быть менее дорогим из-за затрат на опоры и обезвоживание, но он также менее точен, чем традиционная установка. Установка кессона увеличивает вероятность ошибки во время строительства и требует более высоких допусков для оборудования и зазоров трубопроводов, а также линий отвеса/уровня.
Поскольку подъемная станция устанавливается путем выемки грунта внутри мокрого колодца, также важно, чтобы установщик был опытным, тщательным и ориентированным на детали, чтобы обеспечить правильное размещение и предотвратить повреждение мокрого колодца во время установки. Это имеет особое значение, так как после размещения конструкции трудно или даже невозможно исправить ошибки размещения.
Традиционная установка требует подпорки и, возможно, обезвоживания, но она позволяет предварительно изготовить, предварительно собрать и протестировать на заводе-изготовителе, чтобы убедиться в отсутствии проблем перед отправкой на рабочую площадку. Это обеспечивает максимальную точность в размещении оборудования и труб, контроль качества, снижение риска ошибок при установке и потенциальную экономию времени при установке на стройплощадке.
Благодаря нашим знаниям и опыту в установке подъемных станций по всей стране, Romtec Utilities может приспособиться к традиционной или кессонной установке на объектах в зависимости от условий на объекте.
Оба метода имеют свои преимущества и недостатки. Romtec Utilities не одобряет и не рекомендует какой-либо конкретный метод строительства, поскольку каждый проект имеет уникальные обстоятельства и проблемы. Приведенная выше информация представляет собой анализ двух методов и не должна использоваться в качестве единственной основы для определения методов строительства.
Строительство скважины без кессона: варианты и технологии
Если на участке бурится скважина, стоит установить автономную систему водоснабжения. А вот организация частного водозабора стандартным способом с установкой кессона – очень затратная затея. Нет необходимости тратить значительные суммы на эту общую конструкцию.
Мы покажем вам, как обустроить скважину без кессона. Для вас мы предоставили пошаговые технологии, подробно описали способы и нюансы выполнения. Для четкого восприятия информации и четкого понимания рабочих процессов мы дополнили материал фото и видео инструкциями.
Содержание статьи:
- Строительство котлована: плюсы и минусы
- Строительство котлована своими руками
- Рытье котлована
- Возведение стен сооружения
- Устройство устья скважины принцип работы адаптера
- Преимущества и недостатки использования устройства
- Технология установки адаптера
- Земляные работы
- Оснащение безамбарного адаптера скважиной
- Выводы и полезное видео по теме
Строительство котлована: за и против установлен скважинный адаптер.
Самое простое решение с точки зрения монтажа – яма.
Котлован – вырытое вокруг устья колодца углубление, внутри которого устанавливается запорная арматура автономной системы водоснабжения
Является упрощенным аналогом кессона, который одновременно выполняет несколько функций:
- защищает установленное оборудование от холода;
- защищает устье скважины от атмосферных осадков и бытовых отходов;
- выступает в роли конструкции, внутри которой удобно разместить набор механизмов, обеспечивающих бесперебойную работу насоса.
Из-за недостаточной герметичности конструкции котлован не подходит для участков с близким к поверхности залеганием подземных грунтовых вод. При разметке их зеркал на глубине более 5 м сооружение ямы является вполне выгодным и оправданным решением.
Котлован чаще всего сооружается из бетонных колец или кирпичей, внутри выкладывается теплоизоляционным материалом, а сверху закрывается люком или бетонной плитой
Единственным недостатком конструкции является отсутствие герметичности.
бетонные кольца и кирпичная кладка могут пропускать верхние воды, а также атмосферные осадки и бытовые отходы. По этой причине не рекомендуется устанавливать в яме гидробак и систему автоматики.
Строительство ямы своими руками
Земляные работы желательно проводить в межсезонье. В этот период остывший влажный грунт имеет более плотную структуру и поэтому не осыпается.
Рытье котлована
Для строительства котлована выкапывается котлован глубиной 1,5-2 метра. Его размеры должны быть на 30-40 см больше внутреннего сечения строящейся конструкции. Дно ямы выравнивают и тщательно утрамбовывают. Для защиты стенок ямы от воды стоит временно обложить их пленкой.
Самыми популярными и простыми в исполнении являются прямоугольные и круглые ямы.
Объем и габаритные размеры приямка определяется исходя из того, что элементы системы могут быть свободно размещены и беспрепятственный доступ к ним
Нужно ли бетонировать дно приямка — вопрос спорный.:format(png)/17526ff00561044.s.siteapi.org/img/270f8b5a35959414da906dcc13a445f8389df2f5.png)
С одной стороны, монолитный «пол» удобен для проведения ремонтных работ и обслуживания колодца.
Исключит проникновение паводковых вод в межтрубное пространство при затоплении сооружения в межсезонье. Однако подвижки грунта, происходящие из-за периодического промерзания и оттаивания, могут значительно его повредить и деформировать.
Лучший способ обустроить дно ямы – соорудить «подушку» из щебня и песка толщиной 10-15 см. В качестве гидроизоляционного слоя можно использовать глину. Образовавшуюся в результате усадки грунта ямку нужно будет лишь периодически выравнивать.
Возведение стен строения
Стены котлована можно построить из битого кирпича или оставшегося после демонтажа любого здания. Для возведения стен нужной толщины кирпич укладывают в один слой.
При желании стены конструкции можно сделать бетонными. Для этого из старых необрезных досок на расстоянии 7-10 см от стен котлована собирается опалубка. А затем полость опалубки заливают бетонным раствором.
В процессе возведения стен котлована не забудьте оставить достаточное количество проемов, которые понадобятся для кабеля и водопровода
Через 5-7 дней, когда раствор наберет необходимую прочность, котлован перекрывается деревянными брусьями или досками.
Для снижения вероятности размыва стенок котлована паводковыми водами их снаружи засыпают слоем гравия. С внутренней стороны конструкцию лучше выложить слоем утеплителя, например, листами.
Оголовок карьера может быть покрыт на выбор:
- бетонное покрытие;
- металлический люк;
- деревянная доска, усиленная деревянными досками.
Крышка ямы съемная, чтобы можно было в любой момент провести профилактический осмотр или провести ремонтные работы. Например: демонтировать трубу или поднять насос.
Приямок — по сути самодельный кессон. Простые способы его устройства описаны в статье —
Устьевое освоение
Если не планируется углубление устья в грунт, его оборудуют .
Он защитит воду от пыли и грязи, а также от проникновения в ствол насекомых и грызунов.
К недостаткам схемы открытой компоновки можно отнести невозможность размещения дополнительного оборудования вблизи устья и отсутствие защиты от вандализма.
Фотогалерея
Фото
Аксессуары для обустройства колодца
Устьевое устройство
Погружные скважинные насосы
Подключение скважины к водопроводу
Устройство и принцип работы второго
переходника
Основное назначение скважинного переходника – подключение скважинного насоса к подземной части водопровода, ведущего к дому, проложенному ниже уровня промерзания
Такой способ обустройства подходит и для нерегулярного использования колодца, предполагающего «заморозку» конструкции на несколько месяцев, и для непрерывного круглогодичного забора воды.
Адаптер устанавливается на все, что изготовлено из полимера или стального сплава. Трубы должны иметь достаточную прочность, так как рассчитаны на то, чтобы выдержать вес погружного насоса и подключенных к нему коммуникаций.
Переходник представляет собой устройство, состоящее из двух корпусных частей, скрепленных между собой быстроразъемным безвинтовым соединением. Основная задача, которая решается установкой этого устройства, – защита наружного ответвления водопровода от замерзания.
Благодаря его применению трубопровод от скважины можно прокладывать ниже горизонта сезонного промерзания грунтов.
Основное назначение погружного переходника — подключение погружного насоса к подземной части водопровода, ведущего к дому, проложенному ниже уровня промерзания
Основными элементами переходника являются:
- Неподвижный элемент . Это резьбовая труба. Он фиксируется на кожухе ниже уровня промерзания через специально сделанное отверстие. Образует герметичный узел для выхода трубопровода, подающего воду в дом.
- Ответный съемный элемент. Внешне напоминает тройник с одной глухой стенкой. С одной стороны он монтируется на водозаборной трубе, ведущей к глубинному насосу. Второй подключается к неподвижному элементу адаптера. Оснащен соединительной технической резьбой, необходимой для плотного соединения обеих частей адаптера.
Образует герметичный узел для выхода трубопровода, подающего воду в дом.В процессе откачки из колодца вода сначала поднимается вверх по колонке, затем движется к переходнику, через который перенаправляется и поступает в трубопровод, ведущий к дому. При частичном разделении элементов вода начинает просто сливаться в колодец.
Использование переходника при обустройстве колодца позволяет обеспечить стабильное водоснабжение загородного дома в течение всего года (+)
Скважинные переходники изготавливаются из бронзы, латуни, нержавеющей стали. Широкий ассортимент продукции на рынке включает изделия из комбинированных металлических сплавов.
Преимущества и недостатки использования устройства
Колодец без кессонного устройства, оснащенный переходником, имеет ряд неоспоримых преимуществ.
Среди основных преимуществ данного типа расположения стоит выделить:
- Экономия средств. Стоимость устройства во много раз ниже цены кессонной техники. А затраты на его установку и подключение минимальны.
- Простота установки и обслуживания. Установка светильника не предполагает сложных этапов работ с использованием одного и того же сварочного оборудования. Его может выполнить даже мастер, владеющий лишь базовыми навыками ремонтных работ.
- Универсальность применения. Устройство предназначено для врезки водопровода во все виды обсадных труб. Благодаря тому, что звенья устройства плотно прилегают друг к другу, достигается максимальная герметичность конструкции.
Компактные размеры переходника позволяют устанавливать его на стенки колодца так, что он становится практически незаметным для посторонних.
И это особенно актуально при условии, что кражи не так уж и редки.
Переходник позволяет полностью скрыть место подключения гидротехнического сооружения к водопроводу под слоем грунта, не оставляя ни малейшего намека на его наличие
Истинный источник, оснащенный переходником, имеет ряд недостатков.
К ним относятся:
- Сложность ремонта. Для выполнения ремонтных работ или профилактического осмотра предварительно придется откапывать место подключения адаптера, что не всегда возможно.
- Ограничение мощности. Хотя производители заявляют о способности устройства выдерживать большие перепады давления, при обустройстве колодца с помощью переходника не следует выбирать насосные агрегаты с высокой производительностью.
По сравнению с обустройством ямы установка переходника проигрывает в том, что краны и систему автоматики придется выносить в отдельное помещение.
Кроме того, при неправильном соединении элементов в процессе эксплуатации гидротехнического сооружения довольно проблематично контролировать возвратный сток в ствол добычи подземных вод.
Разгерметизация элементов может возникнуть и в том случае, если соединительные элементы конструкции изготовлены из разнородных металлов, имеющих различный износ при старении и по-разному реагирующих на воздействие температуры и влаги.
Технология установки переходника
При выборе переходника на колодец сопоставьте размер приспособления с диаметром корпуса и размером погружного насоса, если он планируется к эксплуатации.
Для выполнения работ потребуются следующие материалы:
- переходник скважинный;
- корончатая фреза;
- съемник;
- соединительная арматура;
- металлические стержни.
При расчете габаритов устройства следует учитывать, что оно должно выступать примерно на 1-3 см из внутренней части корпуса.
Отдавая предпочтение изделиям из нержавеющей стали, бронзы и «пищевых» сплавов, вы обезопасите себя от преждевременного выхода прибора из строя
Использовать нейтральную водоотталкивающую смазку для обработки элементов конструкции перед вкапыванием.
Из инструментов следует подготовить:
- штыковая лопата;
- ковш для земляных работ;
- разводной ключ;
- монтажная труба;
- Фум-лента.
Ключ монтажный можно сделать своими руками из нарезанной металлической или пластиковой трубы подходящего диаметра с резьбой. В итоге он приобретет вид Т-образной конструкции, длиной равной установочной глубине прибора плюс полметра-метра для удобства монтажа.
Резьба нужна для того, чтобы можно было накрутить на нее ответную часть адаптера. Противоположный конец оснащен тройником, упрощающим процесс закручивания устройства после закрепления навесной части устройства.
Земляные работы
Для прокладки трубопровода выкопать траншею от колодца до места ввода системы в дом. Глубина траншеи на 30-40 см ниже уровня сезонного промерзания. Они нужны для образования уплотненной песчаной подушки около 20 см и исключения возможности случайного промерзания трубопровода.
Для средних широт уровень сезонного промерзания грунтов оценивается в 1,2-1,8 м в зависимости от типа грунта.
При рытье траншеи следует учитывать, что трубопровод должен быть проложен с уклоном от дома к гидросооружению на случай слива воды из системы перед консервацией. Уклон должен составлять 3 см на метр.
То есть ищем глубину места подключения переходника, прибавив уровень промерзания, 30-40 см по устройству подушки и умножив на 3 длины патрубка наружного водопровода.
При расстоянии от дома до колодца 10 м расчет будет выглядеть примерно так: 1,5 м + 0,4 м + 0,3 м.
Если планируется спрятать оголовок колодца в глубину грунта на этапе земляных работ, необходимо уменьшить высоту кожуха
Рядом со колодцем траншею необходимо расширить и выкопать в форма приямка, размеры которого определяются из расчета удобства размещения в нем установщика адаптера. Ямы полуметровой ширины достаточно для проведения работ по врезке устройства.
Оснащение безамбарным переходником со скважиной
Монтаж оборудования осуществляется в два этапа. Сначала установите основную часть устройства.
Для этого в обсадной трубе сверлится отверстие на глубине заложения водопровода с помощью корончатой фрезы. Диаметр отверстия может быть 1ʺ, 1 1/4 или 2. Главное, чтобы он соответствовал размеру переходника.
Неподвижная часть устройства вставляется в просверленное в корпусе отверстие и фиксируется накидной гайкой. С помощью трубного ключа затяните гайку до упора.
Резиновая прокладка-уплотнитель обеспечивает герметичность конструкции в местах стыков, сводя к минимуму вероятность попадания грунтовых вод в колодец.
Резьбовая коронка должна соответствовать размеру адаптера. Уплотнительное кольцо желательно обработать силиконовой смазкой.
Перед монтажом ответной части устройства к насосу подсоединяется труба, электрокабель и кабель. Кабель и кабель питания должны быть ориентированы так, чтобы они занимали место на противоположной стороне адаптера.
Водопроводная труба крепится резьбовым соединением через втулку. С целью повышения герметичности стык герметизируется ФУМ-лентой.
Поскольку при эксплуатации вибрация насоса вместе с тяжестью водоналивной трубы будут создавать значительные нагрузки, для соединения переходника с водоподъемной трубой следует использовать латунную втулку.
Сложность монтажа ответной части устройства заключается в погружении и точном проникновении неподвижного элемента в резьбу. Чтобы упростить себе задачу, можно использовать Т-образную монтажную трубу. Для ускорения процесса некоторые умельцы дополнительно подсвечивают отверстие фонариком, опущенным на веревку.
Детали адаптера соединяются с помощью узла «ласточкин хвост». Ответная часть устройства фиксируется с помощью монтажной трубы. После завершения монтажа монтажная труба выводится на поверхность.
После завершения сборки системы на заданной глубине отрезается конец трубы. Эту работу удобнее выполнять с напарником: первый погружает насос, второй – держит оборудование и расправляет шланг.
Для снятия нагрузки с адаптера, которая непременно будет создаваться при работе устройства, страховочный трос насоса выводят наружу и закрепляют колышками
На завершающем этапе осталось только включить оборудование и проверить его работоспособность.
При последующей эксплуатации конструкции необходимо один раз в сезон проверять состояние прокладок переходника. Имейте в виду, что внешняя прокладка, непосредственно контактирующая с землей, через 2-3 сезона приходит в негодность.
Элементы стыковки со временем могут прилипнуть друг к другу. Для предотвращения этого явления необходимо периодически их разбирать и смазывать.
Дополнительная информация по установке и использованию скважинного адаптера приведена в .
Выводы и полезное видео по теме
Что лучше: забойный адаптер или кессон?
Видео советы по строительству котлована:
Вариант оснащения колодца установкой переходника:
Каждый из вышеперечисленных способов имеет свои преимущества и недостатки. Поэтому при выборе оптимального варианта следует ориентироваться на расположение гидроустройства и тип оборудования, используемого для оснащения системы.
