Аквастоп до счетчика или после: что это, для чего служит, как работает

admin

Содержание

что это, для чего служит, как работает

Повреждение водопровода во время отсутствия хозяев — страшный сон каждого. Чтобы избежать потопа в квартире или доме, можно смонтировать оборудование защиты от протечек. Ранее мы сравнили три самые популярные системы защиты от протечек: «Аквасторож», «Нептун» и «Гидролок». В данной статье подробно разберем «Аквасторож». Оборудование может монтироваться на стадии создания/ремонта, может устанавливаться в уже эксплуатируемую систему.

«Аквастрож» — надежная система защиты от протечек

Содержание статьи

  • 1 Состав системы «Аквасторож» и ее назначение
  • 2 Особенности и отличия
    • 2.1 Алгоритм работы
    • 2.2 Безопасность и надежность
  • 3 Датчики
    • 3.1 Проводные
    • 3.2 Беспроводные
  • 4 Кнопки дистанционного включения/выключения системы
  • 5 Краны
  • 6 Контроллеры
  • 7 Радиобаза
  • 8 Периферия
  • 9 Недостатки системы защиты от протечек «Аквасторож»
  • 10 Установка

Состав системы «Аквасторож» и ее назначение

Аквасторож — система контроля протечек воды и локализации аварий водопровода в квартирах и частных домах. Производится в России московской кампанией «Суперсистема». На данный момент есть два варианта: обновленная «Классика» — с базовыми функциями и «Эксперт» — с дополнительными возможностями. Состоят они из стандартного набора компонентов:

  • Кранов с электроприводом.
  • Датчиков наличия воды (проводные и беспроводные).
  • Контроллеров, которые обрабатывают данные от датчиков и передают команды на краны.

Отличия двух выпускаемых на сегодня систем защиты от потопа Аквасторож

Новое поколение оборудования — «Аквасторож Эксперт» — отличается наличием в приводах электрокранов металлических шестеренок (раньше были пластиковые). Корпус редуктора при этом остался пластиковым, однако пластик высокого качества.

Привод крана «Аквасторож-20 Эксперт» в разобранном состоянии

Еще отличие — постоянный контроль за состояния датчиков и кранов. Текущая ситуация в системе отображается на табло контроллера. Обе версии («Классика» и «Эксперт») могут быть в модификации «PRO». В этом случае в контролере есть дополнительное силовое реле, через которое можно включить нагрузку питающуюся от 220 В. Чаще всего это водяной насос.

Ключевое отличие от аналогичного оборудования конкурентов в том, что система защиты от протечек Аквасторож закрывает кран за 2,5 секунды — быстрее всех аналогичных систем, представленных на нашем рынке.

Особенности и отличия

Система защиты от протечек Аквасторож имеет некоторые особенности в алгоритме работы, есть и особые конструктивные решения. Насколько они  нужны, хороши или нет — решайте сами. У каждого свои критерии оценки и видение ситуации.

Установка не слишком сложна, если вы имеете хоть небольшие навыки работы с сантехническим оборудованием

Алгоритм работы

Собственно, сам принцип работы остается тем же. При появлении сигнала от датчика о наличии воды, контроллер посылает сигнал на закрытие кранов. Параллельно формируется звуковой и световой сигнал. Если коротко, это весь алгоритм работы. Но есть особенности, присущие именно Аквасторожу:

Легкое подключение устройств

Система защиты от протечек Аквасторож быстрее остальных закрывает краны. Но эта скорость негативно сказывается на усилии проворачивания кранов  — крутящий момент самый низкий. Для того чтобы небольшой крутящий момент позволял двигать заслонку, разработана система дополнительных прокладок (две тефлоновых и одна пружинящая силиконовая), которые минимизируют трение — шарик проворачивается легче, чем в обычных кранах. Это и способствует тому, что они открываются/закрываются при малом прилагаемом усилии.

Безопасность и надежность

Еще одна область, в которой производители соревнуются — обеспечение безопасности и надежности системы. Безопасность — это понятно. Там, где встречаются вода и электричество надо быть особенно аккуратными. Для обеспечения безопасности система защиты от протечек Аквасторож питается только от напряжения 5 В. Такое питание подается на краны и блок контроля. На проводные датчики идет еще более низкое напряжение — 2,5 В. Это делает систему безопасной. Есть и другие особенности:

  • Три источника питания: блок питания с преобразователем 220/5 В; аккумуляторная батарея, три батарейки в контроллере. Есть возможность установить два дополнительных батарейных блока. Все батарейки в трех блоках могут поддерживать работоспособность системы на протяжении 9 лет (по заявкам производителей).
  • Как опция, может быть установлена кнопка дистанционного управления кранами (проводная и беспроводная). Ее располагают возле входной двери. Покидая квартиру или дом, можно перекрыть воду. Есть в двух вариантах — проводном и беспроводном.
  • Блоки с установленными батарейками проверяют уровень заряда. При его низком уровне включается световая сигнализация. Происходит это весьма заблаговременно — за 2-4 месяца до полного разряда, так что есть время для замены.
  • В случае если батарейки не поменяли, перед окончательным разрядом подается команда на закрытие кранов и система погружается в сон.

По степени автономии система защиты от протечек Аквасторож считается самой лучшей. Трехкратное резервирование питания поможет пережить очень длительный период отсутствия напряжения. Даже при полностью разряженных батарейках (всех) краны закроются за счет разряда мощных конденсаторов.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

  • Классика. Пассивный датчик контроля протечки воды.  В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
  • Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

  • Обменивается сигналами с контроллером.
  • Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
  • Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Кнопки дистанционного включения/выключения системы

Возможность включать и отключать не только с контроллера, но и с других точек, реализуется при помощи специальных кнопок. Они есть двух типов — проводная и беспроводная. Располагают их обычно возле входной двери. Особенно удобно это для владельцев частных домов, у которых система защиты от потопа Аквасторож установлена в подвальном помещении.

Для дистанционного включения и выключения

Проводная кнопка очень похожа на обычный двухклавишный выключатель. Каждая клавиша подписана — «закрыть» или «открыть». При нажатии выполняется соответствующее действие. Если длительное время удерживать любую из кнопок, система перейдет в «спящее» состояние, перестанет отслеживать сигналы. Поставляется проводная кнопка дистанционного выключения Аквасторожа в комплекте с кабелем длиной 10 метров.

Беспроводная кнопка имеет одну клавишу. При нажатии в верхней ее части система открывается, в нижней — закрывается. При нажатии слышится звуковой сигнал. Аналогичный сигнал подтверждает выполнение команды. Эту кнопку можно использовать в качестве тестовой. Кладете ее на место, где планируете установить беспроводный датчик, проверяете насколько хорошо выполняются команды. Если осечек нет, можно в этом месте укладывать датчик.

Краны

Шаровые краны Аквасторож сделаны из латуни и покрыты слоем никеля. Закрываются и открываются при помощи электрических моторов. В них установлены пластиковые редукторы. В версии «Эксперт» используются металлические шестеренки, в «Классик» — пластиковые. Кроме этого, краны отличаются тем, что в версии «Эксперт» они контролируют положение запорного элемента и передают сигнал в контроллер. Для того чтобы можно было их отличить, провод «Эксперта» имеет ярко-красную полосу, краны версии «Классик» — черную. Работать они могут только с контроллерами своего типа.

Электрокран «Классика»

Питание на электромоторы подается 5 В, которое усиливается при разряде конденсаторов до 40 В. Причем это напряжение выдается независимо от состояния электропитания. В результате краны закрываются за 2,5 секунды.

Краны с электроприводами и их характеристики

Чтобы небольшого усилия, создаваемого электроприводами, хватало для поворота заслонки, в конструкцию крана добавлены дополнительные прокладки, которые снижают трение. Это и позволяет при малом усилии быстро поворачивать заслонки. Редукторы закрыты пластиковыми крышками, защищающими от попадания брызг.

Выпускаются краны с электроприводом для перекрытия воды Аквастоп в трех размерах — диаметром 15, 20 и 25 мм. Устанавливаться могут как в стояки холодной, так и горячей воды.

Контроллеры

Контрольные блоки системы защиты от протечек Аквасторож имеют модульное строение. Для расширения функциональности или увеличения количества обслуживаемых устройств, к основному блоку контроля добавляются опционные. В зависимости от варианта выпуска к одному блоку может быть подключено 5 (Эксперт) или 6 кранов (Классик) и неограниченное количество проводных датчиков. Для подключения беспроводных надо приобрести дополнительно блок «Радиобаза» и подключить его к основному модуля.

На лицевой панели расположены светодиодные индикаторы, которые отображают состояние подключенных беспроводных датчиков. Еще на блоке управления имеется возможность подключения внешних устройств типа «Умный дом». В  корпус встроен ИБП, что обеспечивает длительную работу от трех различных источников питания. Кроме того, сам ИБП без посторонних источников питания обеспечивает работоспособность системы на протяжении часа. Если и за это время не появились новые источники, формируется сигнал на перекрытие кранов и система уходит в режим «сон».

Контроллеры имеют вид небольших пластиковых блоков

Кроме описанных выше отличий, контроллер версии Эксперт предоставляет следующую информацию:

  • Контроль обрыва цепи проводных датчиков и закрытие кранов при «потере». При этом на панели зажжется светодиод, который «привязан» к конкретному датчику.
  • Контроль обрыва провода шаровых кранов и индикация повреждения.

Как уже было сказано выше, оба варианта — Классик и Эксперт — имеют вариацию PRO. В этом случае есть еще бистабильное силовое реле (220 в, 16 А), которое при аварии отключит питание стороннего устройства. Этот вариант хорош для частного дома. Через контакты этого реле обычно пускают питание на насос. Так что система не только перекрывает воду, но и останавливает насос.

Функция контроля положения заслонки кранов есть в любой версии. Состояние запорного шарика проверяется после каждого цикла работы (в том числе и после самоочистки). Если положение отличается от стандартного, включается звуковая сигнализация и все светодиоды на панели моргают.

Радиобаза

Это небольшой блок, который подключается к основному контролеру или любому другому периферийному устройству. Предназначен он для обслуживания беспроводных датчиков утечки воды. К одной радиобазе можно подключить до 8 датчиков. Они сканируются в постоянном режиме с малым интервалом. При невыходе датчика на связь в течение 10 минут, подается команда на закрытие кранов.

Дополнительный блок «Радиобаза» позволяет использовать беспроводные датчики

При установке беспроводных датчиков, их надо сначала прописать в базе. Для этого подносим датчик к базе, нажимаем на корпусе кнопку +1. Устройство записывает информацию о датчике в свободную ячейку энергонезависимой памяти. Так поочередно заносим в память все датчики. Чтобы при срабатывании не было проблем с идентификацией, лучше на корпусе ставить номера, а напротив соответствующего светодиода написать место установки датчика.

Характеристики радиобазы — модуля для обслуживания беспроводных датчиков затопления

В штатном режиме при питании через адаптер (есть сеть 220 В) сканирование беспроводных датчиков происходит практически непрерывно. При питании от батарей или аккумулятора, есть два варианта работы: активный и энергосберегающем. Выбор режима — за пользователем. Для перехода на энергосберегающий режим надо на радиобазе снять соответствующую перемычку. В этом случае тестирование будет происходить примерно раз в минуту, так что в случае аварии будет присутствовать некоторая задержка. Зато заряда трех батареек будет хватать примерно на 3 года. При активном режиме работы и непрерывном тестировании датчиков, батареи разряжаются гораздо быстрее.

Периферия

Одно из главных достоинств системы защиты от протечек Аквасторож — модульное строение. Вы можете расширить функциональность и количество датчиков в любое время. Достаточно докупить соответствующее оборудование и подключить его к уже имеющемуся.

Про радиобазу и кнопки дистанционного открытия/закрытия мы уже рассказали, остались еще три блока:

Дополнительные блоки позволяют расширить возможности системы и увеличить ее надежность.

Недостатки системы защиты от протечек «Аквасторож»

К сожалению, нет идеальных систем. У всех есть недостатки, и защита от потопа Аквасторож не исключение. Практически все из минусов уже озвучены, но повторим их еще раз. Это даст возможность оценить их более четко.

Закрытие кранов при потере датчика не всем кажется целесообразным. Но тут можно спорить и каждый определяет для себя сам, хорошо это или плохо.

Установка

Принцип установки системы «Аквасторож» продемонстрирован в официальном видео.

Несмотря на простоту установки,  у владельцев возникает два основных вопроса:

  • Аквасторож устанавливает до или после счетчика?
  • Нужен ли фильтр грубой очистки перед электрическим краном?

Чтобы дать достоверную и актуальную информацию, мы проконсультировались с представителями компании ООО «Суперсистема» по бесплатному телефону 8 800 555-35-71.

Согласно рекомендациям службы поддержки, фильтры грубой очистки и счетчики, следует устанавливать после электрокранов системы Аквасторож. Это связано с тем, что и фильтры и счетчики, могут стать причиной протечки.

Поскольку управляющая компания (УК) может отказаться опломбировать счетчик если перед ним будет установлен электрокран, перед монтажом системы следует уточнить этот вопрос.

Ниже приведен пример того, как не следует монтировать элементы водопроводной системы.

Первое, что сразу бросается в глаза, это неправильная установка косых фильтров грубой очистки

Зачастую сантехники исходят из того, как им удобней сделать, а не из того, как правильно/лучше.

Косой фильтр должен быть установлен согласно общепринятым рекомендациям, иначе его эффективность резко снижается

В конкретном случае, с УК была согласована возможность установки электрокранов до счетчиков и перепаяна разводка.

Очередность элементов с учетом рекомендаций производителя системы защиты от протечек: электрокран, косой фильтр, водяной счетчик. К минусам следует отнести большое количество соединительных пенопропиленовых муфт — результат использования «огрызков» от первого варианта разводки

Перед монтажом следует учитывать качество воды. Если она содержит большое количество механических частиц, то перед краном следует установить фильтр грубой очистки, иначе в процессе эксплуатации кран может быстро выйти из строя.

В видео ниже продемонстрирован монтаж системы Аквасторож опытным сантехником.

Совет! Используйте «американки» перед счетчиком только в случае необходимости. «Американка» — это быстроразъемное соединение, которое может стать причиной отказа опломбировать счетчик.

Редуктор давления. До счётчика воды или после?

Удивительно, что споры, иногда, возникают при обсуждении совершенно очевидных истин. Мне всегда казалось, что давным давно известно предназначение редуктора давления, нормы его эксплуатации и правила монтажа; но на деле это оказалось не так. На днях столкнулся с мастером, который утверждал: что редуктор давления должен устанавливаться в квартире после счетчика воды и был в этом совершенно уверен так, как почерпнул свои знания из интернета. Снова слепая, необъяснимая вера во всезнание интернета. Редуктора давления появились вместе с появлением водопровода, уже задолго до нашего рождения и, с тех пор, успешно используются. Почему никто не обращается за разъяснением, возникающих вопросов, к технической документации; ведь, все уже давно придумано, опробовано в действии, на основании чего составлена соответствующая документация; и не надо ни каких дополнительных фантазий; да и элементарный здравый смысл подсказывает правила монтажа. Ради интереса, я заглянул в интернет и, действительно, там кипят нешуточные страсти по поводу места установки редуктора давления — до счетчика воды или после. Фантазиям нет предела! Господа, о чем вы спорите? Место установки редуктора давления, даже без знания технических параметров, настолько очевидно и вытекает из предназначения редуктора, что я никогда не думал, что данный вопрос требует обсуждения. Редуктор давления — это устройство, предназначенное для защиты внутренней системы водоснабжения от повышенного давления и периодических скачков давления на магистральных трубопроводах. Так почему же один из приборов вашей внутренней водопроводной системы вы хотите, вопреки логике, оставить без защиты, устанавливая редуктор давления после счетчика воды; ведь счетчик воды является наиболее уязвимым прибором вашей водопроводной системы. Почему иные мастера, в силу своей фантазии, оставляют счетчик не защищенным, отданным на «растерзание» всем стихиям «бушующим» в водопроводной сети (повышенное давление, гидравлические удары). Тем, кто профессионально занимается сантехникой, приходилось не раз встречаться со смонтированными строительными организациями в квартирах узлами: запирающий кран от стояка, далее фильтр грубой очистки, после него редуктор давления и, только потом, счетчик воды. Загляните, ради расширения кругозора, в строительную документацию. Так же, довольно часто встречается очень «хитрое» устройство с «романтическим» названием КФРД, устанавливаемое при новом строительстве в квартирах. Устройство принято к эксплуатации и соответствует необходимым техническим нормам. Попробуйте, господа — фантазеры, втиснуть в него счетчик воды! КФРД — устройство очень громоздкое и не удобное (да и капризное) в эксплуатации, но, зато, наглядно показывающее технически грамотные нормы последовательности монтажа приборов: Кран — Фильтр — Регулятор Давления.

Существует категория мастеров — приверженцев продукции компании Valtec, считающих эту продукцию, в том числе и счётчики воды, исключительно надёжной. Это их личное дело; в этой статье я не собираюсь обсуждать качество данной продукции. Хочу, лишь, предложить внимательнее относиться к рекомендациям компании по эксплуатации её изделий; в том числе — приборов учёта. К счётчику прилагается паспорт; где в пункте:

9. «Указания по эксплуатации и техническому обслуживанию»

есть очень интересная информация; а на сайте Valtec можно найти рекомендуемые компанией схемы установки квартирных приборов учёта. Одну из этих схем вы можете видеть ниже.

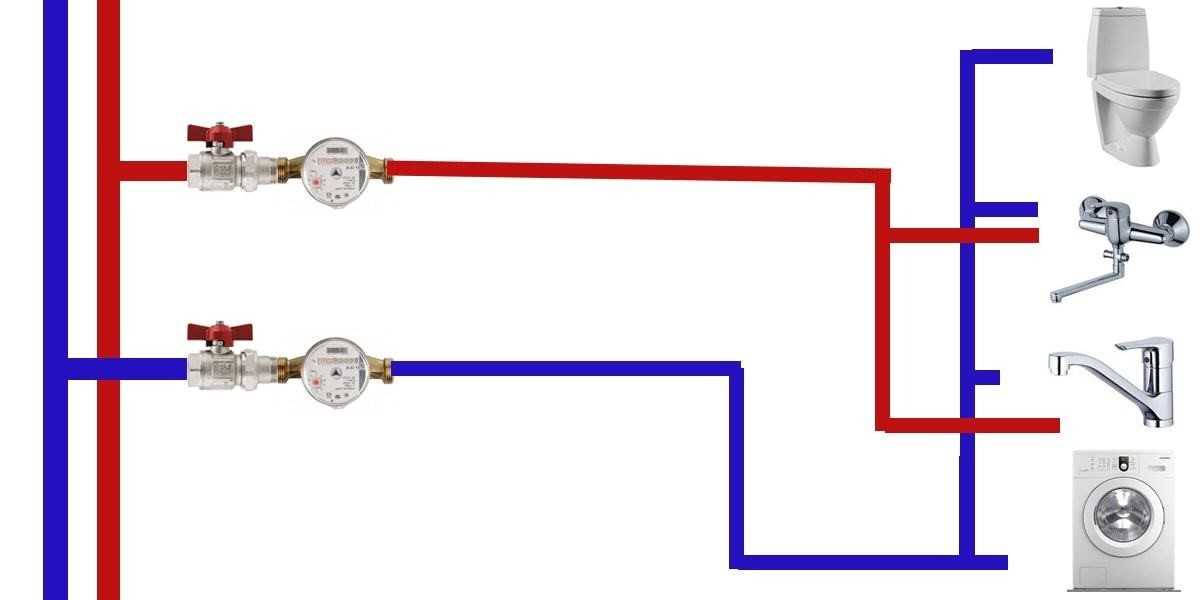

В заключении, я приберег главный козырь для сомневающихся в местоположении редуктора давления в водопроводной системе; и козырь — это «запотевшие» смотровые стекла счетчиков, через которые, едва — едва, можно различить цифровые показания. «Запотевание» счетчиков происходит по той причине, что они не рассчитаны на работу с высоким давлением воды. Уплотнительные резинки счетчиков не могут противостоять повышенному давлению воды в водопроводной системе и начинают «травить» (пропускать воду), что и приводит к образованию сырость внутри смотрового окна счетчика. Гидравлические удары, и вовсе, губительны для приборов учета.

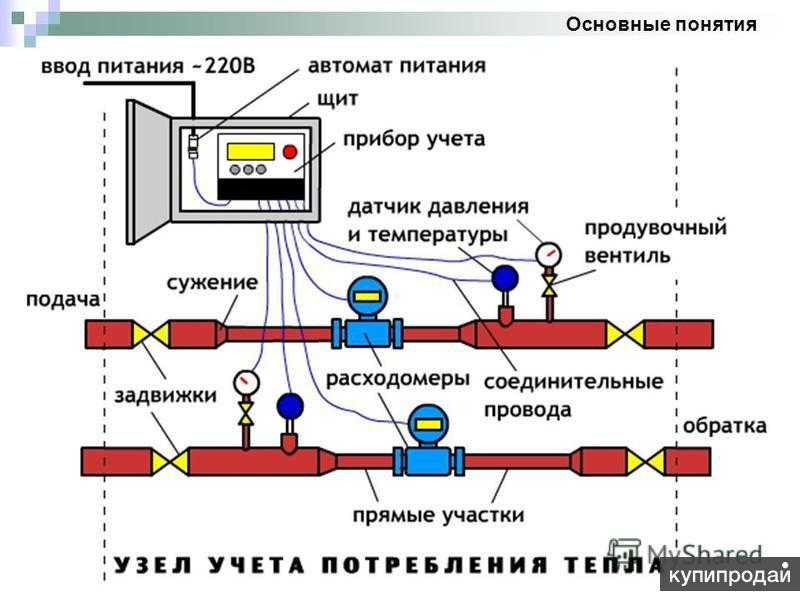

Профессионалу известно, а не профессионалу в качестве информации — на время гидравлических испытаний, при подготовке к отопительному сезон, все домовые приборы учёта (теплоцентры, элеваторные узлы, теплопункты) должны быть демонтированы во избежание их повреждения (вместо них устанавливаются «катушки» либо сгоны). На время гидравлических испытаний обслуживающими организациями должны быть приняты необходимые меры безопасности для защиты внутридомовых коммуникаций, но это, к сожалению, происходит не всегда; не всегда обслуживающие организации оперативно реагируют, в результате чего квартирные приборы подвергаются чрезмерным нагрузкам.

Редукторы давления (регуляторы давления, клапаны понижения давления) стали использоваться в быту совсем недавно. Это полезное устройство, доселе не виданное простым обывателем, в результате технической безграмотности, стало предметом спора.

Думайте, господа, и всегда в своей работе руководствуйтесь логикой и здравым смыслом.

Было:

Стало:

Примеры монтажа ввода воды в квартирах, выполненного строительными компаниями при новом строительстве в соответствии с нормативными правилами:
