Автоматическая подсветка лестницы

29 августа 2022Максим Кузнецов

Знали бы Вы КАК МЫ ЗАМУЧИЛИСЬ в поисках нормально работающего контроллера для автоматической подсветки лестницы! Перебрали около 10 поставщиков и дорогих и дешевых. В итоге сделали, свой.

Ну нет сил спорить и просить нормально программировать и делать усиленные дорожки для того, тчобы держал мощность и хорошие клеммы, чтобы удобно было монтировать провода и бороться с программами, которые начинают глючить и не работать. Мы устали. И сделали свой котроллер, который начали продавать — только после нескольких месяцев тестов и испытаний.

Как показывает практика, сейчас очень сложно найти качественный и эффективный контроллер для автоподсветки лестницы. Ведь контроллер должен быть отлично спрограммирован и иметь усиленные дорожки для удержания мощности. Это требуется для того, чтобы было комфортно проводить монтаж провода. В связи с этим наша компания изобрела свой контроллер, после чего начала продавать. Но перед этим были проведены многочисленные проверки.

Integra Led Profi  — Умный Контроллер для подсветки лестницы, который отличается надежностью, удобством и доступностью. Этот тот самый контроллер, который отличается качеством и безопасностью. Умная подсветка лестницы будет работать стабильно благодаря нашему контроллеру.

Контроллер для подсветки ступеней лестницы

Автоматическая подсветка лестницы создает в доме комфорт, уют и красоту. Благодаря возможностям подсветки дома приятно ходить как днем, так и вечером. Освещение не дает человеку упасть и получить травмы. Светильники отлично справляются со своей работой. При этом у покупателей появилась возможность приобрести продукцию с автоматическими датчиками, которые упрощают жизнь в доме.

Мы получаем отличную реализацию и стабильную работу контроллера в любое время суток.

Мы подбираем профиль для ленты так, чтобы не было видно точек и свечение сливалось в одну световую полосу.

Постепенное включение ступеней завораживает!

В каждом доме лестница должна не только создавать красоту и уют, но и обеспечивать безопасность и свести риски травмирования к минимуму.

По красивой и освещенной лестнице всегда комфортно и приятно пройтись хоть днем, хоть глубоким темным вечером. И чтобы нечаянно на ней не оступиться и не упасть, крайне важно продумать ее освещение.

Светильники для подсветки лестницы идеально справляются с этой задачей. А совместно с автоматическими датчиками они значительно упростят вашу жизнь и передвижение по лестнице.

Это Светильник для освещения ступеней IT-001.

Подсветка лестницы способная украсить и разнообразить ваш домашний интерьер, а также помогает сократить расходы на электроэнергию. А если дополнительно к освещению установить автоматические датчики, то они будут включать свет только при приближении человека и автоматически выключать его через определённое заданное время.

Из чего состоит автоматическая подсветка лестницы:

Сам датчик движения — специальное устройство, которое фиксирует движение объекта и автоматически включает любой осветительный прибор на какое-то время при фиксации движения.

Контроллер — это одна из главных составляющих автоматической подсветки. Благодаря контроллеру можно управлять всей системой освещения.

Данная система имеет свой контроллер, позволяющий настроить конкретные параметры:

1. Установка времени освещения.
2. Настройка яркости.
3. Организация яркости ступеней.
4. Регулировка фоторезистора.
5. Настройка включения изделий.

Фоторезистор — это особый датчик освещенности. Особенность фоторезистора заключается в том, что чем больше на него падает света, тем меньше его сопротивление.

Фоторезистор позволяет настроить включение подсветки при определенном уровне освещенности. Например, датчики начнут срабатывать при наступлении сумерек.

Фоторезистор держит под контролем уровень освещенности и мгновенно реагирует на его изменение. К несомненному преимуществу фоторезистора можно отнести его простоту и доступность. Он не требует больших затрат и входит в комплект многих наборов и конструкций автоматической подсветки.

Выбор контроллера и блока питания для подсветки будет зависеть от количества ступеней на лестнице.

Технология «Умный дом» дает возможность установить абсолютную автоматизацию всех действий. Например, можно настроить умную подсветку лестницы в момент приближения человека к лестничному маршруту. Автодатчики срабатывают моментально, светильники загораются с предустановленной яркостью и скоростью. Стоит отдельно упомянуть о том, что умная подсветка будет актуальна не только в жилых домах, но и в ТЦ, офисных помещениях и киноцентрах.

Автоматическая подсветка светильниками при помощи установленных датчиков выглядит по-домашнему уютно, с мягким рассеиванием света.

Также существует «Умная подсветка» с помощью светодиодных лент. Светодиоды могут превратить вашу лестницу в настоящий современный арт-объект. Светодиодная лента идеально впишется в офисы, торговые центры и кинотеатры.

Также датчики срабатывают и на домашних питомцев. Специалисты советуют ставить автодатчики внизу и в конце лестницы. Когда человек подходит к лестничному пролету, то устройства активизируются. Гаснуть они начинают в момент выхода из зоны человека.

После пересечения человеком одного из двух датчиков, располагающиеся в начале и в конце лестницы, происходит плавное и постепенное включение ступенек.

После того, как загорятся все ступени, срабатывает таймер, который не позволяет выключиться свету какое-то время. Это время задается в настройках перед установкой и использованием. Умная подсветка для ступеней лестницы реагирует на приближающегося человека, постепенно включаясь и отключаясь. Автоматическая подсветка светодиодными лентами экономно расходует энергию и не нуждается в частом ремонте.

Местоположение датчиков движения должно обеспечивать широкий угол охвата, чтобы быстро и оперативно реагировать на приближение объекта.

Мы рекомендуем поставить автоматические датчики внизу и в конце лестничного пролета, чтобы не думать о выключателях. При приближении человека к датчику свет плавно загорается, а после выхода из зоны действия датчика — погасает. Для монтажа на стенах выбирают датчики с углом обзора не более 180 градусов.

Даже если вы несете что-то в руках, вам не придется освобождать руки и искать в темноте выключатель. В этом больше не будет необходимости, так как система «умный дом» предполагает использование датчиков движения.

Контроллер, о котором мы рассказывали ранее, имеет ряд конфигураций, которые позволяют настроить по вашему желанию яркость используемых светодиодов, а также позволяет регулировать скорость и плавность включения-выключения подсветки.

Контроллер может включать подсветку лестницы только в темное время суток. Это стало возможным благодаря фоторезистору. Дело в том, что если на лестницу попадает солнечный свет, и даже если датчики улавливают какое-либо движение, свет на лестнице не загорается. Это сделано опять же для экономии электроэнергии.

Все плюсы использования автоматической подсветки лестницы:

• Экономия электричества;
• Безопасность при подъеме и спуске;
• Автоматический контроллер;
• Не требуется никаких пультов управления;
• Не займет много места;
• Имеет большой срок службы.

Автоматический датчик движения для лестницы — это надежность, безопасность и экономия электроэнергии. Также это стильное и практичное решение для вашего дома.

Подведем итог: подсветка для лестницы — один из обязательных элементов в организации комфортного освещения и обеспечения безопасности при спуске и подъеме по лестнице. А установка датчиков движения хоть и сложный и трудоемкий процесс, но они решат множество проблем, связанных с подсветкой.

Надеемся, что наша статья убедила вас сделать свой выбор в пользу умной автоматической подсветки для вашего дома!

Оставьте заявку на нашем сайте подсветка-ступеней-лестницы.рф или напишите нам, мы с радостью ответим на все ваши вопросы по автоматической подсветке и рассчитаем, изготовим и организуем идеальное для вас освещение.

НА ГЛАВНУЮ

Оставить заявку

Заказать обратный звонок

Номер телефона*

Ваше имя*

Комментарий

Как сделать подсветку лестницы на второй этаж — обзор вариантов и характеристик

Главная » Межэтажные » Как сделать подсветку лестницы на второй этаж — обзор вариантов и характеристик

Содержание

• Электродрель либо мощный шуруповёрт;
• измерительная рулетка, ножницы, канцелярский нож.

Подсветка лестничных пролётов не только сделает спуск по ней в тёмное время суток безопасным, но и придаст определённый шарм интерьеру. Вариантов исполнения такой задачи существует множество, начиная от установки обыкновенной лампы на лестничной площадке, заканчивая интеллектуальными системами управления освещением на микроконтроллерах.

В этой статье мы рассмотрим варианты решения освещения лестницы светодиодной лентой: принципиальные схемы, сборку и монтаж системы.

Хотя, не все домовладельцы хотя делать в коттедже лестницу со светодиодной подсветкой.

Для чего нужна подсветка лестницы

На первый взгляд кажется, конечно — для красоты! Посмотрите, как эффектно выглядит лестница вечером или ночью с подсветкой.

Красота — лишь один из плюсов подсветки. Правильное освещение лестницы одновременно решает сразу несколько важных задач.

Лестница соединяет друг с другом два этажных пространства. Получается высотный переход. Когда человек идёт по этому переходу, он должен чувствовать себя в безопасности. Чем длиннее переход, тем лучше его надо осветить в тёмное время суток. Освещение улучшает эстетическое восприятие лестницы. Подсветка может усилить пространственный эффект лестницы, например, соединить лестницу с помещениями или, наоборот, разделить их.

Покажем, как это работает на примерах.

С помощью подсветки можно «спрятать» лестницу или визуально изменить её габариты.

Хотя, не все домовладельцы хотя делать в коттедже лестницу со светодиодной подсветкой.

Я думаю, что все эти мерцания на лестнице ни к чему хорошему не приведут. Свет идущий снизу-вверх привлечёт внимание детей. Они станут играть на лестнице. Да и мне некомфортно, когда свет попадает в глаза. У себя я сделал освещение лестницы так – смонтировал на потолке 4 светодиодных светильника мощностью в 0.5 — 1 Вт каждый. Свет падает сверху-вниз. Светильники включаются по таймеру времени, когда начинает темнеть. Ночью очень удобно.

А у меня подсветка ступеней лестницы стоит уже года два. Очень удобно, когда ночью спускаешься.

Хотите сделать в доме лестницу с системой подсветки? Ниже мы расскажем о нескольких вариантах освещения ступеней.

Схема управления светом из трех и более мест (Рис.2) применяется в спальнях (от двери и с двух сторон кровати), на многомаршевых лестницах, в длинных коридорах. По краям ставят такие же, как в предыдущей схеме проходные выключатели, посередине — один или несколько «перекрестных выключателей», другие названия — «кроссовый выключатель», «универсальный выключатель из трех и более мест».

Arduino: Автоматическая подсветка лестницы
Продолжая изучать возможности платформы Arduino, решил подсветить лестницу дачного дома.

Первым делом изучил подобные проекты в интернете, и нашел отличную работу Rimidalw. Проанализировав чужой опыт и набравшись уверенности, я приступил к воплощению своего проекта.
Цель: «Автоматическая подсветка лестницы в тёмное время суток»

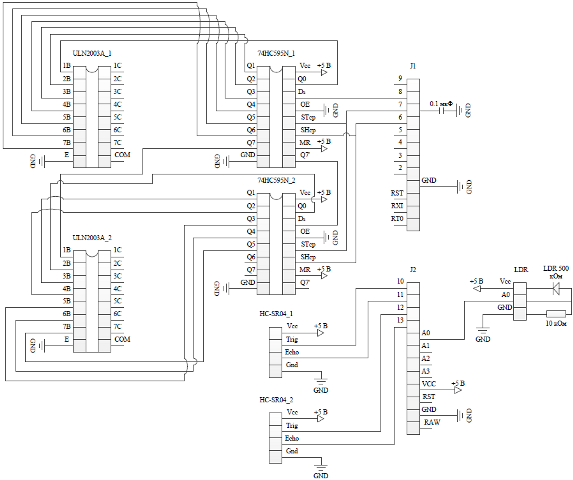

1) Собрать электрическую схему управления

Мозгом всей конструкции является Arduino Mini Датчиками служат два PIR-сенсора Для увеличения пинов, микросхема 74HC595 LED-ленты управляются ИМС ULN2003A Датчик освещенности фототранзистор Блок питания с двумя выходами +12 и +5

2) Изготовить печатную плату схемы и корпус

Проектировать научился быстро, попробовал много CAD программ, самой удобной оказалась EAGLE. А один из способов изготовления объяснил и продемонстрировал друг, увлекающийся этой темой. FILES(brd,sch).

Всё устройство выполнено отдельным блоком с разъемами, чтобы в случае поломки или модернизации, можно было поменять модуль управления или рабочий орган.

Коробку смастерил из гетинакса. Разъемы оторвал от ненужных устройств и приклеил на холодную сварку.

3) Написать программу

Код спрятан ТУТ >>

4) Произвести монтаж на лестницу

Самый трудоемкий и утомительный этап работы, нужно было проложить 40м кабеля и припаять около 80 проводников. Управляющее оборудование разместил под лестницей.

Видео подсветка лестницы

Получилось даже лучше, чем я это себе представлял. В целом дорабатывать проект можно бесконечно, но на этапе beta-версии он стабильно и надежно работает.
Естественно, это устройство Америку не открывает, но безусловно КРУТО, когда идея из головы рождается на свет и начинает работать. Всем удачи и неиссякаемого творческого вдохновения!

7) Если бы начинал проект сейчас, чтобы сделал по-другому?

Принцип работы: На каждую ступень устанавливается направляющий профиль из алюминия с рассеивателем. Профиль может быть врезной или накладной. Врезной профиль монтируют еще на этапе изготовления ступеней. Если лестница уже собрана, то можно воспользоваться накладным профилем.
Светодиодная лента имеет липкую основу и легко клеится внутрь профиля.

Автоматическая подсветка ступеней лестницы

Использование такой подсветки сделает вашу лестницу красивой! Монтаж ее сложнее, т.к. нужно прокладывать и подключать провода отдельно на каждую ступень. А, красота, требует жертв!

5. Далее устанавливаем контроллер и дополнительные модули в монтажный бокс. (контроллер рассчитан на подключение 16 ступеней, дополнительный модуль еще на 8. Так как у нас 27 ступеней, то мы берем контроллер и два дополнительных модуля)

6. Подключаем наши провода в соответствующие гнезда блока управления.

8. Уделите 5 минут и еще раз проверьте, правильно ли подключены все провода. Не напутана ли полярность, соответствует ли нумерация подключения проводов на датчиках движения и на блоке управления. Проверьте нумерацию ступеней.
9. Запускаем систему и производим настройку.

Как я писал выше, система очень тонко настраивается. Настройку лучше проводить с напарником, который сможет ходить по лестнице и заставлять срабатывать датчики.

Настройка системы производится в следующем порядке:

Дело сделано! Можно наслаждаться высокими технологиями!)
Так же обращу внимание, что подсветкой лучше озаботиться еще перед заказом лестницы, чтобы в конструкции можно было продумать скрытую прокладку проводов и других элементов подсветки.

Звоните, мы с радостью расчитаем, изготовим и смонтируем для вас лестницу с подсветкой ступеней.

Сегодня на рынке осветительных приборов высокая конкуренция, много игроков, но предпочтение следует отдавать известным и брендовым производителям. Причина проста: цена изделий высока, а значит, при приобретении некачественной продукции придётся не только повторно приобретать изделия, но и понести приличные затраты на оплату демонтажа и повторной установки осветительных приборов.

Освещать лестничный марш, проём или отдельные ступени можно с применением различных осветительных приборов, наиболее подходящих по мощности, функциональным задачам, возможности использования в заданных условиях.

Светодиодные ленты или трубки

Светодиодная подсветка лестницы выполняет не только декоративные функции, но и полностью соответствует нормативам безопасности при передвижении по лестнице. Эффектна для всех видов конструкций, но особенно оригинальна для стеклянных лестниц.

Точечное освещение

Точечные светильники для подсветки лестниц монтируются в плоскости поверхностей стен или ступеней, что выглядит эффектно в любом интерьере. Могут быть смонтированы:

Настенные бра

Основные требования по устройству бра на стенах вдоль лестницы:

Освещение лестницы люстрой

Установка люстр для лестничных проёмов больше характерна для общественных зданий. Их применение должно быть обосновано несколькими особенностями:

• требуется значительное пространство между лестничными маршами;
• высота лестницы должна быть от 5 метров;
• правильный подбор люстры должен обеспечить качественное освещение лестницы в целом и отдельных её элементов, в частности.

Отдельные модели люстр достигают в длину 3 м, что проблематично установить в частном доме. Но при наличии такой возможности подвешивание длинной люстры к потолку для освещения лестницы и лестничного пролёта станет идеальным решением. Оптимальным можно считать применение люстр для винтовых конструкций.

Комбинированный вариант освещения

Каждый вариант освещения может применяться самостоятельно, но наибольший эффект со всех позиций достигается в их комбинации. Использование нескольких типов приборов позволяет:

• запитать приборы от отдельных и автономных линий;
• контролировать яркость;
• регулировать режим работы освещения на лестнице в частном доме.

Для подбора оборудования вы можете обратиться с вопросом к специалистам Led in flat.

Что нужно для подсветки лестницы – закупаем материалы

Прежде всего, нужно запастись качественной светодиодной лентой. Она изготавливается из гибкого полимера в виде тонких полосок. На них крепятся резисторы и светодиодные элементы (через определенные промежутки). Между собой указанные электротехнические детали соединяются токопроводящей тонкой подложкой.

Самыми яркими считаются ленты со светодиодами, имеющими маркировку SMD 5050. Они, кстати, идеальны для случаев, когда вы хотите выполнить разноцветную подсветку лестницы. Меньший уровень освещенности обеспечивают элементы SMD 3528. Впрочем, разрешается использовать и другие виды лент. Все зависит от вашего желания.

Основным компонентом интеллектуальной схемы освещения является контроллер – специальное программируемое устройство. Именно оно управляет функционированием светодиодных лент (включает и отключает их по мере необходимости). Профессионалы советуют приобретать контроллеры Arduino (они выпускаются в разных модификациях) либо их аналоги.

Также вам понадобятся такие элементы:

• Драйвер светодиодов – особая микросхема, подключаемая к выходам программируемого устройства.
• Плата для контроллера. Для некоторых моделей программируемых устройств она не нужна.
• Сенсорные датчики – инфракрасные либо ультразвуковые.
• Блок питания на 12 В.
• Провода 4х0,12 для подключения сенсорных сигнализаторов и 2х0,12 для подсоединения светодиодов.

Если вы не хотите, чтобы подсветка включалась днем, необходимо будет приобрести еще и фотоэлемент. Он существенно увеличит время эксплуатации всей системы и поможет вам сэкономить на счетах за электричество.

Обратите внимание! Выбирая светодиодную ленту, интересуйтесь, сколько осветительных элементов на каждый метр длины она имеет. Комфортная подсветка обеспечивается изделиями с 60–120 диодами на метр. Модели с меньшим количеством осветительных элементов лучше не использовать.

Отверстия делали сверлом “морковка”.

Установка датчиков расстояния

1. Прорезать отверстия в заглушках.
2. Вставить датчики.

3. Спаять кабель Ethernet Cavel LAN541-FTP с датчиками.

4. Поставить датчики с заглушкой в рамку.

Датчик ультразвуковой, реагирует на изменение расстояния. Чтобы избежать ложных срабатываний, от контроллера подвели экранированную витую пару.

Датчик в отверстия встал плотно и дополнительного закрепления не потребовалось.

Использовали серию рамок Schneider Merten M-pure. У нее есть рамки с заглушками. В них сделали отверстия под датчики.

Отверстия делали сверлом “морковка”.

Дальность датчика выставили 80 см. Ширина ступени 1 метр.

На расстоянии срабатывания не должно быть предметов, даже прозрачных. Это приводит к ложным включениям.

Точечные галогенные лампы обладают таким плюсом как равномерное распределение освещения, однако на длительный срок эксплуатации таких лам рассчитывать не стоит.

Как организовать подсветку лестницы?

Существуют разные варианты установки светильников на лестнице. В первую очередь они зависят от осветительного прибора. Так существуют следующие виды освещения для лестницы:

• Светодиодные лампы линейного вида;
• Неоновые светильники;
• Скрытое освещение.

Между тем, есть отдельные светильники, которые выполняют функции подсветки. К числу таких осветительных приборов можно отнести:

• Освещение перил или светильники, вмонтированные в боковые элементы лестниц;
• Лампы, вмонтированные в настенные поверхности;
• Подвесные светильники.

Выбирая, как оформить освещение лестницы необходимо руководствоваться индивидуальными предпочтениями, дизайном дома и ожидаемым эффектом.

Неоновая подсветка обладает таким преимуществом, как максимальная безопасность, длительный период эксплуатации и мягкий свет, приятный для глаз.

Точечные галогенные лампы обладают таким плюсом как равномерное распределение освещения, однако на длительный срок эксплуатации таких лам рассчитывать не стоит.

Наиболее удобными в использовании являются светодиодного светильники. Потому что могут работать как от электричества, так и от батарейки.

Кроме того, такие лампы можно длительное время эксплуатировать без замены, они устойчивы к механическим повреждениям и они равномерно освещают лестницу.

Вот по такой инструкции можно сделать подсветку лестницы светодиодной лентой своими руками. Как вы видите, особых сложностей в монтаже нет, однако, чтобы у вас в частном доме было автоматическое освещение ступеней на второй этаж, придется разобраться в подключении контроллера Arduino.

Готовые решения

Также рекомендуем просмотреть фото идеи освещения лестницы, чтобы вдохновиться и подобрать наиболее подходящий вариант для собственных условий. Здесь мы предоставим несколько вариантов светильников, чтобы вы знали, как еще можно сделать подсветку ступеней.

Применение бра, установленных вдоль лестничного марша:

Идеи для создания уличной подсветки на деревянных, бетонных и каменных ступенях:

Удачное использование точечных светильников в интерьере:

Ну и, самое современное и в то же время простое решение — применение диодных лент:

Вот и все, что хотелось рассказать вам о том, как сделать светодиодную подсветку ступеней лестницы в частном доме. Надеемся, наша инструкция с фото примерами и схемами была для вас полезной!

Интересные материалы по теме:

Общий вид лестницы должен соответствовать стилистическому решению всего помещения. Такой выбор помогут сделать многочисленные фото подсветки лестницы на нашем сайте.

Совсем несложно разработать и установить собственное решение светодиодного освещения лестничного марша в своем жилом помещении. Для этого сначала нужно ознакомиться с инструкцией, как сделать подсветку своими руками:

• Определиться с расположением – на каждой ступени или в другом порядке, сбоку, сверху, снизу, по центру или по всей длине ступеньки.
• Выбрать какое будет управление системой – ручное, проходное или автоматическое?
• Подобрать и приобрести необходимые материалы.

Приступить к монтажу:

Ленту порезать на куски нужной длины. Паяльником припаять к контактам провода, чтобы можно было подключиться к контроллеру для подсветки. Если нет паяльника, то можно воспользоваться коннекторами.

На обезжиренную поверхность ступеней наносится клей для светодиодной ленты. Сбоку самой нижней и верхней ступеней монтируются сенсоры.

Все кабели нужно спрятать в стене или под лестницей. В удобном месте установить коробку управления подсветкой. Все составляющие элементы освещения собираются в единую систему, контроллер подсоединяется к компьютеру.

Правильность установки можно проверить в тестовом режиме и затем настроить на выбранный режим освещения.

Автоматическое лестничное освещение на основе ИК-датчика своими руками

В этом учебном пособии вы узнаете, как сделать простейший лестничный светильник с датчиком движения без дополнительного микроконтроллера и программирования с использованием датчика на основе ИК-датчика.

Требуемые компоненты:

1. Датчик PIR

2. Резисторы 1K, 330 Ом

  9 0003

3. Релейный модуль 12 В SPDT или a. Реле SPDT 12 В

                                  b. 1 кОм, 330 Ом Резисторы

                                   c. 1N4007 Диод

                                                                                                                                                  BC547 Транзисторы

Светодиод

4. Лампа с патроном (мощность и тип лампочки на ваш выбор)

5. 2-контактный штекер

6. Провода

7. Адаптер 12 В

8. Розетка постоянного тока

9000 2 9. Пластиковая коробка

О датчике PIR

Пассивные инфракрасные датчики в основном измеряют инфракрасный свет, излучаемый объектом, находящимся в его поле зрения. Все живые существа (и объекты) с температурой выше абсолютного нуля (что составляет 0 Кельвинов или -273oC) излучают тепловую энергию в виде излучения. Датчики PIR настроены таким образом, что они обнаруживают только излучение, испускаемое людьми.

Чтобы узнать больше о том, как это работает, перейдите по этой ссылке: Как работает датчик PIR

Здесь датчик поможет обнаружить присутствие человека, движущегося по лестнице.

Помните:

Датчик PIR обнаруживает движение человеческого тела, а не самого человеческого тела, поэтому срабатывание происходит только тогда, когда тело движется, а не в состоянии покоя.

Чувствительность и время высокого уровня

Некоторые датчики PIR поставляются с двумя потенциометрами, используемыми для регулировки чувствительности и продолжительности высокого импульса при обнаружении движения. Убедитесь, что оба они установлены на высокий уровень, так как нам потребуется, чтобы PIR работал быстро, а также чтобы свет оставался включенным в течение более длительного времени (представьте, что свет выключается на полпути до того, как человек полностью поднимется/спустится по лестнице. Вы бы не хотите, чтобы это произошло, не так ли?)

О реле

Выключатели в нашем доме должны приводиться в действие вручную или «механически запускаться», чтобы работать. Если нам нужно управлять переключателем с помощью микроконтроллера или электронной схемы, нам потребуются дополнительные механические устройства, такие как сервопривод с рычагом, чтобы нажимать переключатель. Вместо создания таких сложных механизмов мы можем использовать реле. Они могут напрямую управляться электрическими средствами.

Работа реле

На приведенной выше схеме показано реле SPDT (однополюсное двухпозиционное). Он состоит из 5 терминалов. Два из них от катушки, где должен быть дан вход для управления реле. Остальные три: NO (нормально открытый), NC (нормально закрытый) и COM (общий).

Когда на катушку не подается вход, магнитное поле не создается. Таким образом, клеммы «NC» и «COM» соединены, а клемма «NO» остается свободной.

При входе ток, протекающий через катушку, создает магнитное поле (базовая физика) и, таким образом, притягивает рычаг, который разрывает связь между «COM» и «NC» и устанавливает связь между «COM» и «NO». терминалы.

Обратный диод

Проблема с прямым подключением реле к электронной схеме. Когда входная мощность внезапно отключается, чтобы выключить реле, возникает всплеск напряжения из-за наличия индуктивной нагрузки (катушка внутри реле является индуктором, верно?). Этот всплеск напряжения может необратимо повредить электронную схему, к которой подключено реле. И поэтому нам нужен диод.

Диод, включенный с обратным смещением по отношению к входному источнику питания, предотвратит попадание скачка напряжения (вызванного реле при внезапном отключении питания) на другую часть цепи управления.

Примечание. Вы можете приобрести релейные модули, которые поставляются с указанной выше необходимой схемой в качестве встроенной конструкции. Вот как это выглядит:

Мне не удалось получить один модуль реле, поэтому я использую модуль с двумя реле, который выглядит так:

Состоит из следующих компонентов:

– Светодиодный индикатор

– Обратный диод схема

Итак, все, что нам нужно сделать, это подключить выход PIR датчик на вход модуля.

Преимущества реле

1. Отсутствие ухудшения коммутируемого сигнала.

2. Обеспечивает изоляцию между источником переменного тока и цепью.

3. Более низкий импеданс и более простой интерфейс.

4. Прочный.

Настройка оборудования

Во-первых, давайте начнем с подключения света. Выберите КЛЛ или лампу накаливания подходящей мощности. Соберите все детали, показанные на картинке.

Рис. 1. Изображение, показывающее различные компоненты, используемые в лестничном освещении

Примечание. 2-контактные вилки также подходят для работы.

Подсоедините один длинный провод и один короткий провод к двум клеммам вилки.

Рис. 2: Изображение, показывающее разводку 3-контактной вилки

Рис. 3: Изображение, показывающее 3-контактную вилку с нейтралью и проводами под напряжением

Откройте заднюю часть кепка патрона лампы и подключите другой конец длинного провода к одной из клемм держателя лампы.

Рис. 4: Изображение патрона лампы

Рис. 5: Изображение, показывающее проводку держателя лампы с 3-контактной вилкой

Подсоедините другой короткий провод к другой клемме патрона лампы и закройте колпак лампы.

Рис. 6. Изображение, показывающее проводку держателя лампы

Вставьте лампу в розетку, и вот что у вас должно получиться.

Рис. 7. Изображение, показывающее полную проводку лестничного освещения

Примечание:  Фактическая длина проводов зависит от расстояния между c) Где датчик размещается в вашем доме. Выбирайте соответственно.

Теперь вы закончили с частью цепи переменного тока. Расположите оставшуюся часть в соответствии со схемой.

Далее подключите провода, идущие от патрона лампы и вилки, к ОБЩЕЙ и НОРМАЛЬНО ОТКРЫТОЙ клеммам реле.

Рис. 8. Изображение, показывающее модуль реле, используемый для автоматического включения лестничного освещения

Тестирование

После завершения тестирования на макетной плате начните припаивать печатную плату.

Возьмите несколько штекерных разъемов и припаяйте их к небольшой печатной плате, а затем провода, идущие от ИК-датчика, и провода питания.

Рис. 9. Изображение, показывающее вилку, припаянную к печатной плате для подключения ИК-датчика

Рис. 10. Изображение, показывающее ИК-датчик, подключенный к печатной плате Компоновка

Рис. 11: Изображение показана проводка для подачи питания к ИК-датчику

Найдите подходящий корпус для размещения ИК-датчика и релейного модуля. Помните, что линза датчика PIR должна быть снаружи.

Рис. 12: Изображение коробки, используемой для упаковки датчика PIR и релейного модуля

Отметьте область, которую нужно отрезать, чтобы вынуть линзу датчика из коробки.

Рис. 13. Изображение, показывающее маркировку ручкой на коробке для выреза для сборки ИК-датчика датчик.

Рис. 14: Изображение, показывающее датчик PIR, собранный на коробке

Поместите модуль реле/собственно изготовленную схему реле в коробку и отметьте место, где он должен быть размещен.

Рис. 15: Изображение, показывающее размещение модуля реле в коробке

Используйте гайки и болты, чтобы закрепить реле в коробке. Затем отметьте и обрежьте место, где видны винтовые клеммы. Это необходимо для того, чтобы впустить провода переменного тока для подключения к клеммам реле.

Рис. 16: Изображение, показывающее модуль реле, надежно собранный внутри коробки

Рис. 17: Изображение, показывающее маркировку ручкой на коробке, чтобы сделать вырез для соединений с модулем реле

Рис. 18: Изображение, показывающее вырез, сделанный на коробке для проводных соединений с модулем реле

Также проделайте отверстие в нижней части (напротив платы реле) для выхода источника питания постоянного тока проволока.

Рис. 19: Изображение, показывающее отверстие, просверленное для блока питания в коробке

Аккуратно поместите все в коробку, подключите все провода и вытяните провода питания через отверстие.

Рис. 20: Изображение, показывающее полную проводку ИК-датчика и модуля реле внутри коробки

Припаяйте гнездо постоянного тока к проводам питания. Будьте очень осторожны с полярностью.

Рис. 21. Изображение, показывающее розетку постоянного тока, подключенную к модулю пассивного инфракрасного датчика

Теперь подключите провода переменного тока к клеммам реле через отверстия. Подключите адаптер 12 В к разъему постоянного тока.

Рис. 22. Изображение, показывающее полное подключение лестничного освещения с модулем привода реле на основе ИК-датчика

Готово! Вы готовы с вашим устройством. Теперь поместите устройство в такое место, чтобы датчик движения срабатывал всякий раз, когда кто-то поднимается или спускается по лестнице.

Например, лестница в моем доме находится под прямым углом, поэтому я разместил датчик и свет рядом с поворотом, чтобы датчик покрывал максимальное расстояние. Взгляните на него:

Рис. 23: Изображение, показывающее установку модуля на основе лестничного освещения и ИК-датчика на лестничных клетках дома

Исходный код проекта


 ###

 //Запрограммировать на

 ###

 Видео проекта
 Рубрики: Electronic Projects
 С тегами: пир-сенсор


 90 000 Smart Stairs Lighting с Arduino Nano и 2x74HC595 16 Stairs / Sirali Merdiven Aydinlatma Nano и 2x74HC595 ile 16 Басамак — Поделись проектом
