Бескаркасная звукоизоляция стен в квартире

Что делать если хочется уменьшить шум от соседей, но на классические схемы звукоизоляции не хватает места? Актуальную для многих небольших квартир проблему решает бескаркасная шумоизоляция стен, максимально сохраняющая пространство!

Понятно, что от громкого шума за стенкой такие варианты не спасут, но снизить голоса за стенкой в 2-3 раза им вполне по силам! Вспомним поговорку “лучшее – враг хорошего” – не всем нужна идеальная тишина, для многих клиентов важнее снизить шум до нераздражающего уровня, при минимальных потерях жилплощади.

Материалы для бескаркасной шумоизоляции стен

Материалу небольшой толщины гораздо сложнее поглотить шум, чем акустической минвате толщиной 5 см в традиционных каркасных схемах шумоизоляции. Поэтому при монтаже бескаркасной звукоизоляции используют многослойные композиты, со слоями разной плотности и структуры (должны отличаться акустические импедансы). Делается это для максимального поглощения звука внутри материала.

Сложность производства приводит к высокой себестоимости материала, соответственно, увеличивается и цена бескаркасной звукоизоляции для клиента. Нужно понимать, что стоимость бескаркасной шумоизоляции как минимум такая же (а то и больше), как у более эффективных (но и толстых) вариантов с использованием каркаса:

Необходимо выбирать баланс между потерей площади и стоимостью шумоизоляции

Звукоизоляция без каркаса панелями с песком

Первым вариантом снижения шума без каркаса могут стать схемы с использованием звукоизолирующих панелей. Панели имеют многослойную структуру: основа выполнена из плотного гофрокартона, внутри засыпан кварцевый песок:

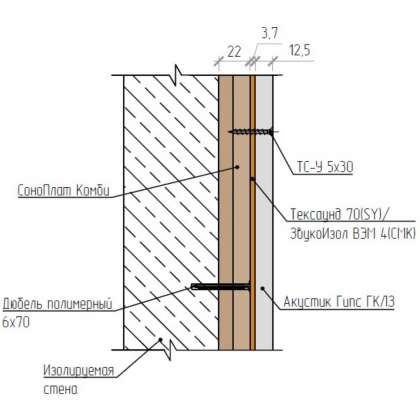

Звукоизоляционная панель в разрезе

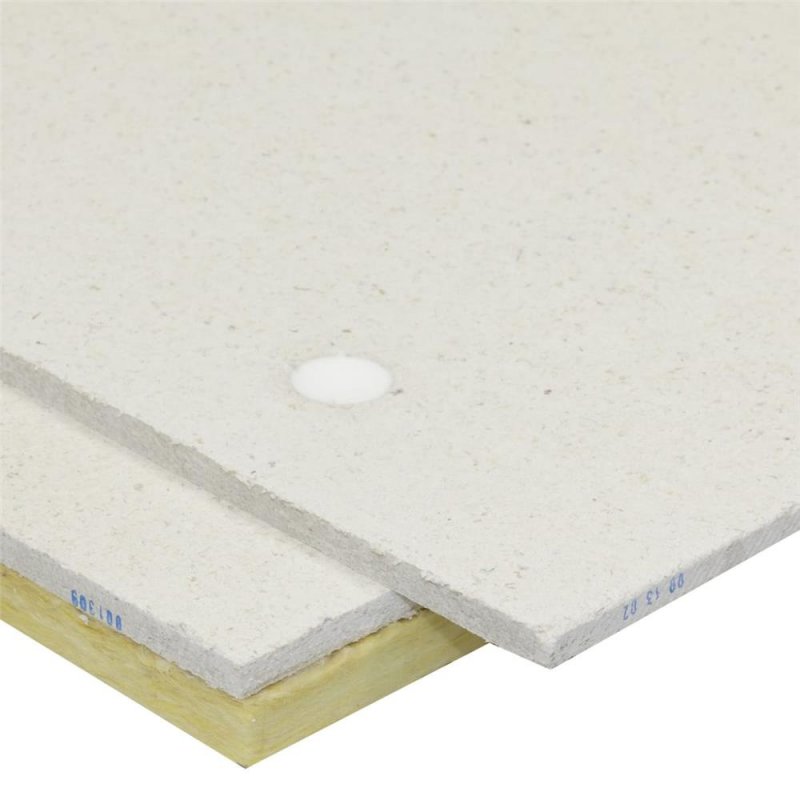

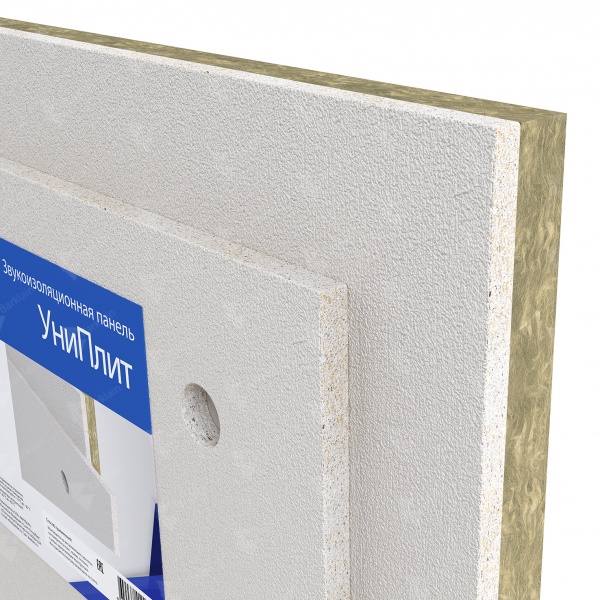

На рынке представлено большое число производителей панелей для бескаркасной шумоизоляции стен, самые популярные из них мы продаем и монтируем.

Монтаж бескаркасной шумоизоляции стены в квартире

Первым этапом на стену вешается демпфирующая подложка толщиной 2-4 мм, далее при помощи пластиковых дюбелей с шляпками закрепляются сами панели с песком. Швы между листами и места крепления дюбелей силиконятся виброакустическим герметиком, после чего ждем 24 часа до момента его полного высыхания. В конце крепится финишный слой из листов гипсокартона толщиной 12,5 мм.

При общей толщине всей схемы всего 30 мм, заявленное производителями снижение шума в среднем составит 8-10 дБ (что соответствует снижению шума примерно в два раза). Это вполне достаточно для дополнительной изоляции перегородок внутри внутри квартиры, например, между спальней родителей и детской. Бескаркасная звукоизоляция панелями с песком может использоваться и для звукоизоляции стены с соседями, при условии, что прибавки достаточно для вхождения в нормы СП “Защита от шума”.

Вариант бескаркасной звукоизоляции с рулонными материалами

Второй вариант снижения шума в квартире бескаркасным способом – повесить на стену рулонную звукоизоляцию и обшить листами ГКЛ . Если панели с песком снижают шум своим большим весом и трением песчинок внутри, то рулонные материалы работают за счет большого количества тонких волокон, поглощающих звуковые волны. Некоторые рулоны идут сразу с вязкоэластичной мембраной, дающей дополнительный эффект. Наиболее подходящая продукция для шумоизоляции стен без каркаса: ТермоЗвукоИзол, Maxforte SoundPRO, Tecsound FT.

Последовательность монтажа рулонной шумоизоляции для стен

1. Рулоны звукоизоляции (на объекте использовался материал СаундПРО) вешаются на выровненную стену. Закрепляем материал с помощью пластиковых грибков или рондолей, в которые вставляется дюбель-гвоздь 6 х 40 мм. Обычно между соседними полотнами СаундПРО делаем нахлест 5-7 см, но В случае бескаркасных схем рулоны изоляции следует вешать стык в стык, без нахлеста. В таком случае толщина звукоизоляции везде одинаковая и листы обшивки лягут ровно.

2. Далее подшиваются листы гипсоволокна (ГВЛ) толщиной 10 мм. Закрепляются листы напрямую в стену через слой звукоизоляции. ГВЛ крепим либо также на дюбель грибки в случае ж/б стен, либо на нагеля, если стены из кирпича (в т.ч. и пустотелого). После монтажа листов швы между листами проходятся силиконовым герметиком. Эффективность звукоизоляции во многом зависит герметичности слоя гипсоволокна.

3. Далее ГВЛ либо штукатурится, либо закрываются вторым слоем гипсокартона толщиной 12,5 мм под отделку.

Влияние звуковых мостиков на эффективность шумоизоляции

В любой бескаркасной схеме шумоизоляции присутствуют точечные мостики звука, которые образуются при закреплении панелей с кварцевым песком или листов ГВЛ к изолируемой стене в квартире. У схем звукоизоляции без каркаса есть не только преимущество в виде небольшой толщины, но и принципиальное ограничение эффективности, поскольку без использования каркаса звукоизоляцию невозможно закрепить по-другому. Из опыта монтажных работ при использовании пластиковых дюбелей они не оказывают серьезного влияния на снижение шума и после монтажа становится ощутимо тише!

Полноценная виброизоляция возможна либо в тонком варианте 4-5 см с использование профиля КНАУФ 27 мм (пример монтажа: ТОНКАЯ ЗВУКОИЗОЛЯЦИЯ СТЕНЫ), либо в варианте бескаркасной звукоизоляции стены сендвич панелями ЗИПС толщиной 5 см.

Если вам необходима помощь в монтаже бескаркасной звукоизоляции стены, обращайтесь. Наши специалисты подберут оптимальные материалы и профессионально выполнят монтаж звукоизоляции! При заказе работ с сайта мы предоставляем скидку для наших клиентов:

Стены: Бескаркасный Усиленный

• Главная
• Звукоизоляция стен
• Стены: Бескаркасный Усиленный

Самый востребованный вариант тонкой звукоизоляции. Благодаря применению супертонких волокон SoundPRO, обеспечивается максимальное звукопоглощение всех бытовых шумов.

Максимально тонкий вариант звукоизоляции. Идеально подходит для тех у кого на счету каждый сантиметр. Звукопоглощение в конструкции выполняет Maxforte-SoundPRO – композитный материал нового поколения, толщиной всего 12 мм. Простой и быстрый монтаж без использования профилей позволит выполнить звукоизоляцию самостоятельно без привлечения рабочих.

• цена за 1м²
  от 1578 ₽
• Ширина
  2-3 см
• Индекс звукоизоляции
  63 дБ

Рассчитать комплект для звукоизоляции

Укажите площадь
звукоизолируемой стены

Площадь S:

10
м²

S = A * B
A — высота в метрах
B — ширина в метрах

Стоимость комплекта: 26 630 руб

В корзину

Смета является примерной и носит информативный характер.

Расчет материалов указан с запасом 5% и округлён до целой упаковки.

?

Скачать PDF

Включать тех. карту

В корзину

Бескаркасная звукоизоляция стены займет 2-3 см.

Технологическая карта:

Шаг 1

Перед началом работ по звукоизоляции стены тщательно осмотрите стены на наличие трещин и простучите их для определения возможных внутренних пустот. Трещины необходимо расшить и заделать гипсовой штукатуркой или цементно-песчаным раствором (ЦПР). В местах пустот стену необходимо пробить для открытия доступа к пустоте и заполнить ее ЦПР. Просмотрите стыки между плитой стены и соседними поверхностями. В них также не должно оставаться щелей.

Шаг 2

Приложить к изолируемой стене рулоны МаксФорте-SoundPRO и закрепить их сверху пластиковыми дюбель-грибами длиной по 3 грибка на полотно: два по краям, один по центру). Рулоны нужно укладывать «стык в стык». Стыки между рулонами МаксФорте-SoundPRO заклеиваются монтажным скотчем с армированием.

Шаг 3

Периметр смежных поверхностей (пол, потолок, соседние стены) проклеивается Демпферной лентой в два слоя.
Осуществить монтаж Гипсоволокнистого лист (ГВЛ) толщиной 10 мм. Лист прижимается к МаксФорте-SoundPRO и закрепляется к стене через МаксФорте-SoundPRO. Крепление осуществляется пластиковыми дюбелями-(~5 штук на м2).
Смонтированные листы ГВЛ должны примыкать к смежным поверхностям через демпферную ленту. Швы между листами ГВЛ пройти силиконовым герметиком МаксФорте.

Шаг 4

Осуществить монтаж Акустического гипсокартона толщиной 12,5 мм.
Важно осуществить разбежку швов: стыки между листами ГВЛ и стыки между листами ГКЛ должны быть разнесены на расстояние равное половине ширине листов!

Шаг 5

После установки звукоизоляции стены необходимо срезать излишки демпферной ленты и обработать срез нетвердеющим виброакустическим герметиком МаксФорте.
Стыки листов гипсокартона в дельнейшем шпаклюются, обрабатывать герметиком их не нужно
