Установка стропильных ног и подкосов: Стропильная нога — элементы системы: подкосы, усиление и толщина стропил из бревен, какую ширину и нагрузку выбрать, инструкции на видео и фото

Стропильная нога — элементы системы: подкосы, усиление и толщина стропил из бревен, какую ширину и нагрузку выбрать, инструкции на видео и фото

Содержание статьи:

1. Конструкция системы стропил

2. Виды стропил

3. Установка стропильных систем

Стропильная система – это конструкция, обеспечивающая прочность крыши и служащая основой для укладки кровельного материала. Она показана на фото.

Крыша – это несущая конструкция, которая выполняет следующие функции:

• придает строению красивый внешний вид;
• принимает на себя внешние нагрузки;
• ограждает чердак от окружающего мира;
• передает нагрузку с обрешетки и материала на ней на стены здания и внутренние опоры.

К главным элементам крыши относятся обрешетка, стропила и мауэрлат. Также в несущую конструкцию входят дополнительные элементы крепежа – ригели, стойки, подкосы стропил, распорки и прочее. На надежность и прочность кровли наиболее влияет система стропил. Стропила – это основная несущая часть крыши. На стропильную систему приходится вес не только кровельного покрытия, но и снежного покрова, давление ветра. Она должна выдерживать все эти воздействия, поэтому расчет производят с учетом типа кровельного материала и климатических особенностей региона.

Конструкция системы стропил

Соединение стропил друг с другом придает жесткость кровельному каркасу, и в результате получается прочная стропильная конструкция. Нагрузка на стропила может быть довольно значительной, например, во время сильного ветра, поэтому каркас крепко связывают с коробкой здания.

При строительстве частных домов и коттеджей обычно используют деревянные стропильные системы, которые легко изготавливаются и устанавливаются. Если же при возведении стен были сделаны ошибки, эти изделия можно легко обработать: укоротить, нарастить, подтесать и т. д.

При монтаже используют крепежные элементы стропильной системы: болты, шурупы, хомуты, гвозди, скобы. Также они применяются для усиления несущей кровельной конструкции. Связанные между собой элементы крыши создают стропильную ферму, в основе которой находятся треугольники, являющиеся самой жесткой геометрической фигурой.

Выбирая материал для изготовления системы из стропил, необходимо учитывать конструктивные и архитектурные нюансы проекта. Не стоит забывать про антисептическую и противопожарную пропитку для них, поскольку это влияет на долговечность кровли.

Состоит система из стропильных ног. Устанавливают стропила под углом уклона скатов крыш. Нижние участки стропильных ног опираются на внешние стены с помощью мауэрлата, способствующего равномерному распределению нагрузки. Верхние окончания стропил опираются на брус под коньком или на промежуточные подгоны. С помощью системы стоек нагрузка передается несущим внутренним стенам.

Виды стропил

Бывают наслонные и висячие стропила.

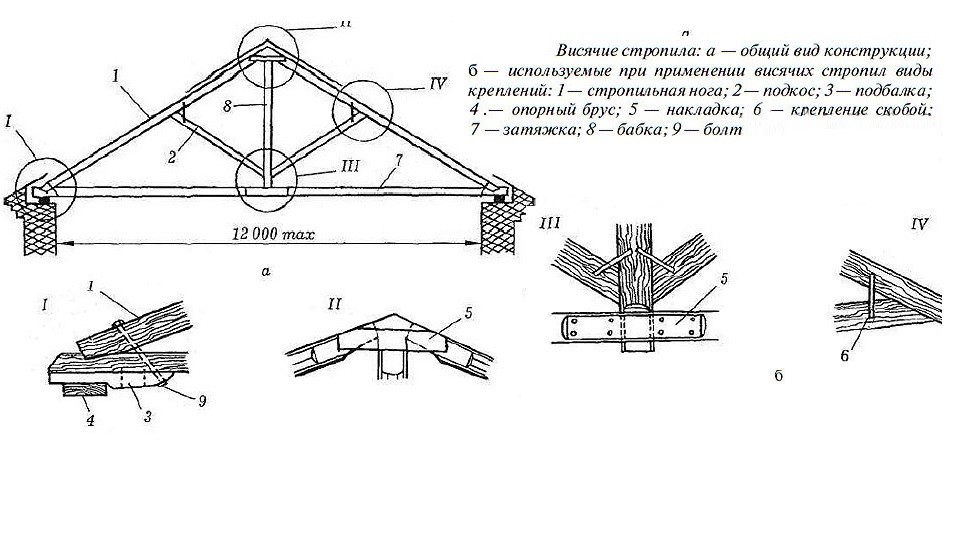

Стропила висячие состоят из таких элементов: нога стропила, перекрытие чердака, ригель. У этих стропил есть только две крайние опорные точки. Они опираются непосредственно на стены дома. Стропильные ноги реагируют и на сжатие, и на изгиб. Эти стропила без подкосов. Читайте также: «Опирание стропил на балки перекрытия».

Конструкция висячих стропил передает стенам значительное распирающее усилие по горизонтали. Для того чтобы уменьшить нагрузку, используют растяжку, с помощью которой соединяют стропильные ноги. Делают ее либо в основании стропил, либо на большей высоте. Растяжка в основании стропил является одновременно и балкой перекрытия – это актуально при создании мансардных кровель. При повышении высоты расположения растяжки требуется увеличить ее мощность и убедиться в надежности прикрепления к стропилам.

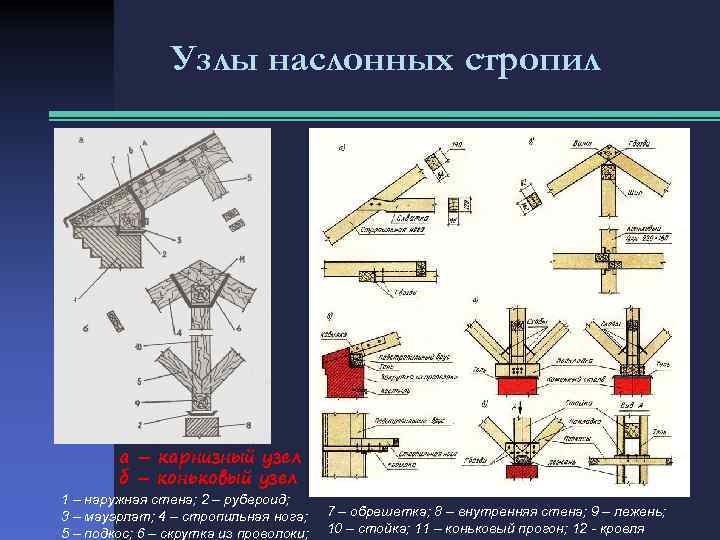

В состав наслонных стропил входят: стропильная нога, мауэрлат, бабка, подкос, затяжка. Этот вид стропил устанавливают в зданиях, в которых есть средняя несущая стена или промежуточные опоры в виде столбов. Элементы такой конструкции работают только на изгиб, выполняя функцию бабок. Вес системы наслонных стропил меньше, материалов также требуется меньшее количество, поэтому она обходится дешевле, чем висячая система.

Монтаж наслонной системы делают в том случае, если опоры друг от друга удалены не больше чем на 6,5 метров. Если есть дополнительная опора, стропила иногда перекрывают ширину в 12 метров, а если опор две – до 15метров.

Стропильные ноги чаще всего опирают не на стены здания, а на специальный брус – мауэрлат. Этот элемент может находиться по всей длине дома или быть подложенным только под стропильные ноги. Если конструкции деревянные, для мауэрлата берут бревно или брус, которое является верхним венцом сруба.

При кирпичной кладке стен мауэрлат представляет собой установленный вровень с внутренней поверхностью стен брус, огражденный снаружи выступом кладки. Между этим элементом и кирпичом укладывают слой гидроизоляции – например, можно положить в два слоя рубероид.

Если ширина стропил небольшая, со временем они могут обвиснуть. Чтобы этого не произошло, используют решетку, состоящую из стойки, ригеля и подкосов. В верхней части конструкции укладывают прогон, который соединяет стропила или фермы. Это делают независимо от вида кровли. Впоследствии на этом прогоне делают конек кровли. В местах, где нет несущих стен, пятки стропил упирают в боковые прогоны – продольные балки значительной мощности. Размеры данных деталей зависят от ожидаемой нагрузки.

При строительстве частных домов используют стропила из бревен – они более легкие. Для создания крыш на многоэтажных жилых объектах и промышленных зданиях применяют металлические стропила.

Установка стропильных систем

Углы наклонов скатов выбираются исходя из типа здания и назначения чердачного пространства. На величину наклона также оказывает влияние материал, выбранный для создания кровельного покрытия.

Если будет укладываться рулонная продукция, угол наклона должен составлять 8-18 градусов. Для черепицы необходимый угол равен 30-60 градусов, для кровельной стали или листов асбоцемента – 14-60 градусов.

Установку системы стропил начинают после возведения несущих стен дома (подробнее: «Установка стропильной системы»). Конструкция стропил деревянного рубленого дома значительно отличается от систем для домов из пеногазобетона, кирпича, каркасных деревянных или панельных домов. Различия существенны и при одинаковой форме, типе и виде крыши. Что касается того, чем обработать стропильную систему, то необходимо использовать антисептические и противопожарные средства, чтобы крыша прослужила длительное время.

Главные элементы несущей конструкции – стропильные фермы и обрешетка. Кровля является наружной частью крыши, которую укладывают на несущую конструкцию, состоящую из обрешетки и стропил.

Для производства стропил берут материал определенного размера. Так, толщина стропил (сечение) чаще всего составляет 150х50 и 200х50 миллиметров. Для обрешетки обычно берут брусья и доски размером 50х50 и 150х25 миллиметров. Расстояние между стропильными ногами в среднем составляет 90 сантиметров. Если уклон крыши больше 45 градусов, данный шаг увеличивают до 100-130 сантиметров, а если в регионе выпадает огромное количество снега, то уменьшают до 60-80 сантиметров.

Чтобы произвести более точные расчеты относительно промежутка между строительными ногами, нужно учитывать их сечение, шаг между опорами (подкосами, прогоном конька, стойками), тип кровельного материала.

Плавающая стропильная система крепится с помощью специальных кронштейнов, позволяющим стропилам «садиться» вместе с усадкой фронтонов и не висеть над коньковым бревном.

В горных районах пользуется популярностью стропильная система шале (детальнее: «Как сделать крышу шале – от стропильной системы до укладки кровельного покрытия»). Особенностью данной конструкции является значительный выступ крыши за пределы несущих стен. Иногда такой выступ достигает двух-трех метров, а угол ската кровли небольшой. На такой крыше не задерживается снег, поэтому она служит долго. Но лучшим вариантом является выступ крыши на 1-1,5 метра.

Монтаж стропильной системы, смотрите на видео:

Если жесткость обеспечивается фермами, усиление стропил делают с помощью диагональных связей (подробнее: «Как сделать усиление стропил – варианты укрепления стропильной системы»). Для них могут использоваться доски толщиной 3-4 сантиметров, прибиваемые в основании крайней стропильной ноги и в средней части соседней. Стропильные ноги – это главный элемент системы, поэтому на них приходится большая часть нагрузки кровли. По этой причине систему нужно правильно рассчитывать и устанавливать, чтобы крыша получилась надежной (читайте также: «Как ставить стропила на дом»).

Монтаж стропильной системы необходимо произвести, точно соблюдая все требования. Если нет опыта в строительстве, лучше поручить возведение крыши специалистам, поскольку это нелегкое занятие, и малейшие ошибки могут привести к ее обрушению.

Установка стропил своими руками — Krovlyakryshi.ru

Возведение крыши является весьма трудоемким процессом, однако служит довольно благородной цели – защите дома от ветра, осадков, потерь тепла. При самостоятельном строительстве дома установка стропил своими руками, служащих основанием всей кровельной конструкции, может стать вполне выполнимой при должном подходе к делу и соблюдении всех правил. В данной статье мы опишем конструктивные особенности стропильной системы крыши, остановимся на правилах и нюансах выполнения всего перечня работ по ее обустройству.

Содержание

1. Что нужно знать о конструкции крыши и стропильной системы в частности
2. Особенности и виды стропил
3. Инструкция по установке стропил
4. Стропильные конструкции из бревен

Что нужно знать о конструкции крыши и стропильной системы в частности

Прежде чем осуществить монтаж стропильной системы своими руками, необходимо разобраться в особенностях строения конструкции крыши.

Крыши домов, как правило, составляют наклонные плоскости, называемые скатами. Основой кровельных скатов как раз и служит стропильная система в сочетании с уложенной на нее обрешеткой под кровельный настил.

Нижние торцы стропильных ног обычно упираются на мауэрлат. На пересечении скатов образуются горизонтальные и наклонные ребра.

Горизонтальное ребро носит название конек, а на пересечениях скатов, образующих входящие углы, создаются разжелобки и ендовы.

Края кровли, выступающие над стенами зданий, называются карнизными или фронтонными свесами. Они располагаются горизонтально с выступом за контуры наружных стен.

После того, как выполнена укладка стропил и обрешетки, над ними устраивается наружный покровный материал, называемый кровлей. Перед ее монтажом в обязательном порядке производится паро-, тепло- и гидроизоляция.

В зависимости от угла уклонов кровельных скатов, крыши подразделяются на скатные (с уклоном более 10%) и плоские (с уклоном от 2,5% до 10%). Плоскости крыши, обеспечивающие скат воды, называют скатами.

Крыши такого типа имеют уклон свыше 2,5% и подразделяются на:

• Односкатные – имеющие опору на две наружных стены различной высоты.
• Двухскатные – имеющие опору на две наружных стены одинаковой высоты. Торцевые треугольные стены, которые образуются при данной форме, называют щипцами (при сооружении из досок) либо фронтонами (при возведении из камня). Поэтому альтернативное название таких крыш – щипцовые.
• Четырехскатные или вальмовые – крыши, имеющие треугольные скаты (так называемые вальмы) на торцевых сторонах. Если вальма не доведена до карниза, то крыша носит название полувальмовой.
• Шатровые – крыши, четыре ската которых выполнены в форме идентичных треугольников, сходящихся в единой точке.
• Ломанные (мансардные) двускатные – крыши, каждая из плоскостей которых являет собой два прямоугольника, которые соединены друг с другом под тупым углом.

Именно определенный порядок установки стропил на крыше, чаще всего, формирует  тип скатных крыш.

Стропила своими руками служат основными несущими элементами конструкции крыши, которые призваны справляться не только с весом кровли, но и с давлением ветра и снега.

Посему расчет стропильной системы производят, руководствуясь типом материала кровли, а также привычной для данного района толщины снежного покрова и силы ветра.

Для достижения жесткости каркаса стропильные ноги скрепляют друг с другом, а во избежание срыва крыши ветром надежно связывают каркас с «коробкой» дома.

Как правило, при постройке частных и загородных домов применимы стропильные системы из дерева, которые довольно просты в изготовлении и вместе с этим легко поддаются обработке и монтажу.

Особенности и виды стропил

Стропильные фермы представляют собой плоские решетчатые конструкции, которые служат для перекрытия помещений больших размеров.

Они представлены геометрически неизменяемой системой стержней, которые располагают в единой плоскости и соединяют друг с другом по концам.

Система висячих стропил

Фермовые стержни, которые размещены на верхнем контуре, называют верхним поясом и, соответственно, по нижнему – нижним поясом. Вертикальные внутренние стержни обычно называют стойками, тогда как наклонные – раскосами.

Монтаж стропил подразумевает в основе своей системы наличие такой фигуры, как треугольник, поскольку он обеспечивает наибольшую жесткость.

Главный элемент стропильной фермы – собственно стропильные ноги, устанавливаемые вдаль скатов и служащие поддержкой для обрешетки.

Различают следующие типы стропил:

• висячие стропила;
• наслонные.

Способы установки стропил и их тип выбирают в зависимости от уклона кровли, нагрузки от ветра и снега, и используемых кровельных покрытий.

Рассмотрим, как установить стропила висячего типа. Особенность висячих стропил заключается в том, что они опираются лишь на две крайних опоры, к примеру на стены дома без задействования промежуточных опор.

Висячие стропильные ноги выполняют работу на изгиб и сжатие. Помимо этого, данная конструкция создает существенное распирающее горизонтальное усилие, передаваемое стенам.

Снизить показатель данного усилия можно посредством затяжек (деревянных или металлических), соединяющих стропильные ноги.

Их могут располагать как в основании стропил (в таком случае стяжка одновременно служит балкой перекрытия – данный вариант чаще всего применим при постройке мансардных кровель), а также выше.

Причем, чем выше ее располагают, тем мощнее и надежнее ей полагается быть, а также соединяться со стропилами. Монтаж стропильной системы данного типа применим в тех случаях, когда пролеты крыш составляют от 7 до 12 м и не предусмотрены дополнительные опоры.

В отличие от стропил наслонного типа они создают на мауэрлат только лишь вертикальное давление. Основные элементы висячих стропил – это затяжки нижнего пояса в сочетании со стропильными ногами.

Теперь разберем, как построить стропила наслонного типа.

Наслонные стропила подлежат монтажу в домах, оснащенных дополнительной несущей стеной либо промежуточными столбчатыми опорами, расположенными по центру относительно боковых (внешних) несущих стен.

Концы стропил наслонного типа опираются на боковые стены, тогда как их средняя часть имеет опору в виде внутренней стены или несущих столбов. В итоге их элементы работают подобно балкам – только на изгиб.

Монтаж единой кровельной системы над несколькими пролетами может предполагать установку наслонных и висячих стропильных ферм с их чередованием.

В местах, где отсутствуют промежуточные опоры, используются висячие стропила, а там, где они имеются – наслонные. Если расстояние между опорами (пролет крыши) составляет более чем 6,5м, а при имении дополнительного элемента опоры – 10-12м – применяются наслонные стропила.

Наслонная стропильная конструкция обустраивается так же, как и в зданиях с каркасной системой. Обрешетку выполняют из досок разреженного либо брусьев двойного сплошного настила и крепят к стропилам при помощи гвоздей. Казино пин ап может похвастаться собственной виртуальной валютой: пин коинами (pincoins). Таким образом площадка поощряет своих пользователей. Эти монеты начисляются почти за все действия. Речь идет не только о пополнении депозита, но и операциях внутри платформы. Так, после прохождения обязательной на ресурсе верификации в pin up казино официальный сайт игроку начисляется 50 PNC, аналогичное поощрение ждет его после подтверждения электронной почты. Даже за ежедневную игру на одном аппарате начисляют монеты. Чем плохо? Узнать их точное количество можно в соответствующей вкладке в личном кабинете.

Касаемо стропил – установка их на венец деревянного дома может предусматривать выполнение врубки непосредственно под стропило

Под настил мягкой кровли из толя или рубероида обрешетку выполняют в форме сплошного настила, состоящего из двух дощатых слоев (так называемый двойной настил).

Нижний слой обрешетки называют рабочим, верхний – защитным. Разреженный (имеющий зазор в 20-30 мм) или сплошной одинарный настил используют в качестве основания для покрытия из плоских асбестоцементных плит.

Обрешетка из брусьев сечением 50*50 мм применима как основание под волнистые асбестоцементные листы (классический шифер), черепицу и стеклопластиковые волнистые листы.

Перед тем, как собрать стропила, необходимо разобраться в методах их крепления. В зависимости от типа материала, из которого возведено сооружение, стропильные ноги будут крепиться одним из следующих способов:

• соединением с верхними венцами деревянных брусчатых и рубленых зданий;
• соединением с верхней обвязкой деревянных каркасных зданий;
• соединением с опорными брусьями каменных зданий. Толщина мауэрлата при этом должна колебаться в пределах 150-160 мм, тогда как сам он может подбираться частичным (брусья которого подкладывают только в местах соединения со стропильными ногами) либо цельным (брус укладывается по всей длине постройки).

При подборе стропильных ног небольшого сечения, чтобы обезопасить их от провисания используют решетку из подкосов, стойки и ригеля. Подкосы и стойки изготавливают из бревен диаметром не ниже 130-140 мм.

При монтаже стропильную ногу врубают в затяжку.

Для исключения возможности скольжения конца стропильной ноги по затяжке и ее скалывания, необходима врезка стропил зубом высотой, составляющей 1/3 высоты затяжки, с выполнением шипа, либо с применением двух способов одновременно.

Совет! Затяжка сможет оставаться целой и не подвергнется сколам, если смонтировать стропила приблизительно на расстоянии 30-40 см от ее края. Стропильную ногу врубают в конец затяжки, отодвигая при этом зуб как можно дальше.

Инструкция по установке стропил

Стропильные ноги, скрепленные затяжкой

Технология установки стропил примерно следующая:

• Элементы стропильной конструкции изготавливаются из пиломатериалов 1-2 сортов без червоточин и гнили.
• Брусья и доски раскраивают до нужного размера по длине при помощи круглопильного станка при поперечных раскроях и на таком же станке выполняют оторцовку изделий согласно заданному профилю (шаблону). По ширине их опиливают на круглопильном станке для продольных раскроев. Прежде чем собирать, стропила окоряют и производят их разметку по шаблонам.
• Сборка элементов стропильной системы осуществляется на бойке в шаблонах. Подлежащие сборке детали размещают у бойка в удобном порядке для удобства их использования без дополнительных усилий и движений.
• На бойке перед началом сборки стропильной конструкции следует нанести при помощи угля либо мела схему подлежащих сборке стропил в естественную величину. Также на площадке бойка можно набить планки, которые зафиксируют точное расположение стропильных ног в собранном виде, другими словами – нанести под укладку стропила шаблон.
• По завершению прирезки, а также контрольной сборки стропильные элементы подлежат маркировке и комплектной упаковке. Контрольную сборку стропильных ног с большим пролетом необходимо проводить для того, чтобы при строительстве они могли быть собраны без выполнения подгонки.
• В стропильных элементах подбирают гнезда для установки нагелей, болтов.

Совет! Стропила с незначительным пролетом могут собираться на специальных предприятиях и к месту строительства доставляться в уже собранном виде.

Стропильные конструкции из бревен

При изготовлении стропил из бревен применяют круглый окоренный лес 18 см в диаметре. Бревна подбирают ровными и прямолинейными, без кривизны, червоточин и гнили. Незначительные неровности подлежат обработке топором по шнуру.

Затяжки, посредством которых соединяются стропильные ноги, выполняют из древесины лучшего качества. Прежде всего, выбирают бревно под затяжку и производят его торцовку на необходимый размер по длине.

По причине того, что круглый лес поставляется максимальной длиной в 6,5 м, для больших пролетов затяжку, как правило, изготавливают, используя 2-3 бревна, скрепленных между собой по длине. Далее выбирают бревна для изготовления стропильных ног. Стойки и подкосы, которые имеют меньшую длину, производят из обрезков либо из самых коротких бревен. У выбранных бревен отесывают торцы и выполняют разметку по шаблону, который делают из тонкого листового металла или фанеры.

Точки врубок по завершению разметки выпиливаются и зачищаются при помощи остро заточенного топора. Балки составного типа на пластинчатых нагелях используют при обустройстве перекрытий, а также форме верхних фермовых поясов. Балки сплачиваются из брусков на деревянных нагелях. Пожалуй, самой распространенной конструкцией сборного сечения служит балка, которая представляет собой конструкцию из двух или трех брусьев дерева хвойных пород, которые связаны между собой пластинчатыми нагелями, произведенных с применением древесины твердых пород (в основном дуба, иногда березы). В балках нагели устанавливают по длине, исключая только среднюю часть, в которой усилия на сдвиг являются сравнительно небольшими.

Изготавливают балки из брусьев первого сорта, высушенных до влажности не более 20%. Что касается влажности пластинчатых нагелей для выполнения балок, то она должна составлять не более 10%.

Сбор балок осуществляют посредством специального приспособления, которое состоит из двух опор (стоек-подставок), на которых расположен вал, выполняющий вращение в двух втулках.

С каждой стороны вала на козелках размещены брусья. Балки сдвигают на концах при помощи хомутов-тяжей.

Совет! Для достижения требуемого монтажного подъема в балках присоединяют две распорки к валу, обладающих толщиной в соответствии с подъемом.

Ввиду того, что выполнена стяжка концов балок, а их середина при этом под действием распорок изогнута, балки становятся изогнутыми согласно величине подъема.

В процессе изгибания балок необходимо следить за тем, чтобы плоскости брусьев, соприкасающиеся между собой, были точно подогнаны друг к другу.

По завершению монтажа нагелей тяжи подлежат снятию, от чего готовые балки немного выпрямляются, при этом незначительно снижая строительный подъем, причем нагели необходимо плотно защемить в гнездах.

По окончанию выполнения системы стропил и крепления обрешетки следующим пунктом в процессе возведения крыши является настил кровли и кровельного пирога.

Thermal Design, Inc. — Системы изоляции стальных зданий

Продукты / Системы изоляции / AutoCeil™

AutoCeil™ — это более безопасный, быстрый и идеальный метод установки облицовки потолка и стен в зданиях для поддержания металлической изоляции здания и внутренней отделки. Для AutoCeil требуются потолочные опорные стойки, предоставленные производителем металлоконструкций, чтобы обеспечить опорную платформу для листа AutoCeil с изоляцией, а также для передачи нагрузки стропильных раскосов от прогонов к стойкам.

Компания Thermal Design поможет производителям строительных материалов с вопросами и требованиями. Если производитель здания не соответствует спецификациям, свяжитесь с Thermal Design, и мы поможем строителям с рекомендациями альтернативного производителя зданий, которые будут соответствовать спецификациям AutoCeil. Компания Thermal Design производит систему AutoCeil и поставляет все компоненты, необходимые для завершения монтажа зданий, заказанных в соответствии со спецификациями.

Быстрее возведение металлических зданий

• Меньшее количество деталей и деталей с раскосом стропила по сравнению с традиционным креплением стропила к прогону.
• Подкосы предназначены для более быстрого возведения здания.
• Никаких ремней или лент не требуется, а также никаких потолочных креплений с нижней стороны.
• Необлицованная матовая теплоизоляция просто нарезается вокруг распорок жесткости прогона в полости.
• На 80% меньше полевых швов с пароизолятором по сравнению с изоляцией из ламинированного стекловолокна.

Экономьте оборудование и рабочую силу

Внутренние подъемники не требуются для потолочной установки, так как работа может выполняться как сверху, так и с пола. Связки прогонов могут быть уложены на стропила и выведены и закреплены болтами независимо от установки стропил, подкосов, поперечных связей и обрешетки здания; что приводит к значительной экономии на аренде кранов и подъемников по проектам.

Для установки AutoCeil необходимы следующие модификации:

1. Добавить потолочные опорные стойки
2. Нагрузки на раскосы стропил от прогонов к стойкам
3. Базовый канал на наружных стенах

1. Добавление потолочных опорных стоек

Между соседними стропилами требуется ряд стальных опорных стоек, которые спроектированы и предусмотрены как неотъемлемый компонент здания. Опорные стойки требуются на одинаковых расстояниях в 10 футов от центра коньковой стойки до каждой боковой стены, при этом те, что ближе всего к стенам, представляют собой переменное пространство.

• Промежуточная стойка — размещается на расстоянии 10 футов от центра, начиная с линии конька или высокой стороны.
• Коньковая распорка — размещается примерно в центре пространства конькового прогона.
• Внутренняя угловая распорка — размещается для выравнивания с внутренней стальной линией стеновых поясов.

2. Нагрузки на раскосы стропил от прогонов к стойкам

Нагрузки на полку стропила спроектированы таким образом, чтобы сниматься с прогонов и прикладываться непосредственно к опорным стойкам потолка по конструкции. Предпочтительно, если прогоны не размещаются непосредственно над опорными стойками.

Слегка измененный дизайн и инженерные решения позволяют легко механически тянуть систему AutoCeil по всей плоскости потолка без вмешательства распорок.

Фланцевая скоба стропила крепится болтами к открытой стенке стропила и к опорной стойке потолка для быстрого и аккуратного соединения.

Уменьшите количество раскосов, прикрепив их к распоркам (10 футов) по сравнению с креплением к прогонам (5 футов или менее).

Размещение стропильной полки в нижней части опорной стойки позволяет беспрепятственно протягивать лист AutoCeil и тяговую трубу AutoCeil по всей плоскости потолка.

Расстояние смещения

Расстояние смещения между верхней плоскостью стоек должно быть смещено на 2 дюйма ниже линии, образованной верхней плоскостью полки стропила, если не указано иное. При таком размещении стоек внутри стропильной стенки создается глубина изоляционной полости.

Вертикальная монтажная пластина, приваренная к концу подкоса и выступающая с каждого конца трубы подкоса для крепления конца подкоса к вертикальной пластине жесткости, приваренной между верхней и нижней полками стропила.

Опорные стойки потолка рекомендуется изготавливать из горячекатаных труб квадратного сечения. Состояние поверхности верхней плоской плоскости должно быть гладким, без выступов, сварочных брызг и острых кромок.

Зажимы для прогонов на стропилах

В идеале зажимы для прогонов должны быть немного уже, чем ширина верхней полки стропила, что позволяет использовать небольшую верхнюю кромку полки стропила для легкой герметизации краев AutoCeil Sheet вдоль стропил. В качестве альтернативы, края листов AutoCeil обрезаются, чтобы аккуратно облегать прогоны на верхней стороне стропил, и непрерывно герметизируются между прогонами (опция: герметик Simple Saver Air Tight™ в местах пересечения прогонов и стропил).

3. Базовый канал на наружных стенах

Необходимо заказывать байпасные стеновые пояса, позволяющие установить пространство для металлической строительной изоляции полной толщины между стеновой панелью и колонной здания. Базовый канал, закрепленный стяжными болтами или анкерными болтами, является предпочтительным методом крепления боковых и торцевых стен.

Калькулятор стропильной фермы | Калькулятор длины стропил

Создано Марией Клужиак

Отзыв от доктора философии Доминика Черниа и Джека Боуотера

Последнее обновление: 13 декабря 2022 г.

Содержание:

• Как пользоваться калькулятором стропильных ферм?
• Как рассчитать длину стропил?
• Как рассчитать количество ферм и стоимость ферм крыши?
• Что такое межцентровое расстояние?
• Какие виды кровельных ферм доступны?
• FAQ

Нет дома без крыши, а чтобы построить крышу, нужны правильные стропильные фермы — это именно то, что вам поможет найти этот калькулятор длины стропил! 🏠

С помощью этого инструмента вы найдете размеры для ваших стропильных ферм, а также рассчитаете достаточное количество ферм для вашего дома. Кроме того, наш калькулятор стропильных ферм ориентирован не только на длину стропил и количество ферм. Вы также можете использовать его для оценки стоимости стропильной фермы и даже включить примерные затраты на установку. Читайте дальше, чтобы узнать, как рассчитать длину стропил, количество стропильных ферм и стоимость стропильной фермы!

Нужен более широкий обзор? Попробуйте кровельный калькулятор!

Как пользоваться калькулятором стропильных ферм?

Наш инструмент имеет два применения. Вы можете использовать его как 9Калькулятор длины стропил 0034 , и получите приблизительные размеры ваших ферм или как калькулятор количества стропильных ферм , который также позволит вам оценить затраты на стропильные фермы и даже включить цену установки.

Чтобы начать свои расчеты, вам нужно выбрать один из двух вариантов, упомянутых выше. В поле над иллюстрацией выберите «длина стропил» или «количество ферм».

1. Если вы выбрали длину стропила :

Начните с того, что решите, на чем вы хотите основывать свои расчеты. Вы можете выбрать подъем крыши (это ее высота) или шаг крыши (это уклон, создаваемый стропилами). Если вы хотите узнать больше о том, как он рассчитывается, ознакомьтесь с нашим калькулятором уклона крыши.

• Если вы выбрали подъем , все, что вам нужно сделать, это ввести его значение , ввести прогона крыши , и калькулятор вернет длину стропила в самом нижнем поле.

  Обратите внимание, что калькулятор длины стропил работает в обоих направлениях. То есть вы также можете использовать его для расчета подъема или пробега! Если вы уже знаете длину стропила и хотите вычислить какие-либо другие размеры, просто введите два известных вам размера, и вы получите третий.

• если вы решили включить в свои расчеты шаг крыши , чтобы получить длину стропила, вам нужно будет ввести прогон и шаг кровли. После этого вы увидите длину стропила в нижнем поле.

  И здесь наш калькулятор работает в обе стороны. Вы можете ввести любое из трех значений, чтобы рассчитать третье.

  Вы можете ввести уклон крыши в любом из трех форматов (угол, процент, соотношение), и наш инструмент автоматически сообщит вам остальные.

2. Если вы выбрали количество ферм :

• Введите длина крыши , расстояние между центрами (расстояние между серединами двух соседних ферм крыши) и калькулятор ферм крыши вернет количество необходимых ферм крыши .

• Наш инструмент также может рассчитать приблизительную стоимость стропильной фермы. В следующих полях калькулятора решите, хотите ли вы включить в расчеты затраты на установку .

  • Если вы выберете без , останется ввести только стоимость одной стропильной фермы . Калькулятор стропильных ферм вернет общие расходы в самом нижнем поле.

  • Если вы выберете да , вам также нужно будет объявить , сколько за единицу времени подрядчик , устанавливающий фермы , возьмет с вас , а также ожидаемую продолжительность установки . Как только вы заполните все переменные, вы увидите общие расходы в нижней части калькулятора.

Не беспокойтесь, если вы не уверены в том, что именно подразумевается под такими терминами, как прогон крыши, подъем, расстояние между центрами и т. д. Мы проиллюстрировали переменные, которые необходимо ввести в калькулятор.

Как рассчитать длину стропил?

Этот калькулятор длины стропил позволяет рассчитать размеры стропильной фермы, используя два немного разных набора переменных. Все зависит от того, какая информация у вас уже есть. Обычно это либо шаг , либо , либо 9.0034 подъем крыши. Более того, формула, используемая для расчета размеров стропильной фермы, вам, вероятно, очень хорошо известна — это та же самая формула, которую вы используете для описания прямоугольного треугольника!

Мы использовали следующие формулы:

1. Для расчетов на основе подъема крыши :

подъем² + длина прогона² = длина стропила² ,

означает, что:

длина стропила = √(подъем² + прогон²) .

2. Для расчетов на основе уклона крыши :

Формула, используемая для расчета длины стропил по уклону крыши, фактически такая же, как и приведенная выше. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, что вам нужно сделать в первую очередь, это получить шаг, используя следующую формулу:

подъем / пробег = шаг ,

, выраженный в процентах, что означает, что:

рост = пробег * шаг .

Мы можем объединить эти два уравнения, чтобы получить единую формулу длины стропила на основе уклона крыши:

длина стропила² = (прогон × шаг)² + прогон²

длина стропила = √((прогон × шаг)² + длина² )

длина стропила = длина стропила × √(шаг² + 1)

post truss 3D, созданный Джорджем Пондерево, под лицензией Creative Commons Attribution-Share Alike 3.0 Unported.)

Как рассчитать количество ферм и стоимость ферм крыши?

Как вы знаете, вычисление длины стропил и других размеров фермы — не единственное, для чего вы можете использовать этот инструмент! Наш калькулятор ферм крыши также может помочь с планированием вашего проекта крыши , оценив количество ферм и показав вам затраты, которые вы можете ожидать на материалы и их установку. Для этого используются следующие уравнения:

• количество ферм = ((длина крыши × 12)/24) + 1 ,

округлить до ближайшего целого числа (например, если результат 14,5, то нужно получить 15 ферм).

Для расчета затрат мы используем следующие две формулы:

Включая затраты на установку:

• общие затраты = количество ферм × цена одной фермы + затраты на единицу времени работы × продолжительность работы

Исключая затраты на установку:

• общая стоимость = количество ферм × цена одной фермы

Если вы не уверены в терминах, таких как расстояние между центрами, см. иллюстрации ниже:

(Изображение создано на основе: Королевская опора 3D, созданная Джорджем Пондерево, под лицензией Creative Commons Attribution- Лицензия Share Alike 3.0 Unported.)

Что такое межцентровое расстояние?

Одним из значений, необходимых для калькулятора ферм крыши, является межосевое расстояние . Это не очень известный термин, но он может оказаться полезным не только при обсуждении длины стропил, стоимости стропильной фермы и т.п. Почему бы нам не потратить минуту на изучение этого?

Расстояние между центрами (часто сокращается до OC или o. c. в строительстве) — это мера, обычно используемая в архитектурных проектах и ​​строительных чертежах. Это расстояние между точными центрами двух элементов каркаса (в данном калькуляторе ферм крыши).

Например, если в плане указано, что между столбами ограждения должно быть « 20 дюймов OC» и эти столбы имеют ширину 6 дюймов, это означает, что расстояние между столбами будет около 14 дюймов ( 20 - (3 + 3) ).

Одно из наиболее известных применений распорки OC — это каркас со шпильками . Каркасные стены, как правило, обшиваются листовыми материалами, например, фанерой или гипсокартоном. Один лист обычно имеет ширину 48 дюймов (размер 4 х 8 футов). Обрамление каркасной стены на высоте 16 или 24 дюйма по оси приведет к тому, что край вертикального листа упадет на центр стойки, поскольку 48 делится и на 16, и на 24. Благодаря этому край листа надежно поддерживается и подкреплен примерно 3/4 дюйма дерева, которое мы можем использовать для прибивания гвоздей. Благодаря этому монтаж листового проката с шагом ОС надежен и относительно прост.

Интервал OC также полезен, когда вы используете материалы, которые имеют различную толщину , такие как фрезерованные пиломатериалы, которые не имеют точных размеров. Благодаря использованию этой меры можно обеспечить точность макетов, в которых используются такие материалы.

Какие виды стропильных ферм доступны?

Если вы используете этот калькулятор длины стропил, вы, вероятно, находитесь в процессе строительства дома, поэтому вам может быть интересно, какие фермы есть на рынке! Когда дело доходит до различных типов ферм, которые вы можете использовать для строительства крыши; есть из чего выбрать, в зависимости от ваших потребностей. Вот четыре самых распространенных:

(Изображение предоставлено homebuilding.co.uk)

1. Ферма крыши Fink — как правило, самый дешевый вариант. Главное его преимущество — малый вес и то, что построить его можно сравнительно быстро (даже за один день).
2. Традиционная срезная крыша — особенно подходит для крыш сложной формы.
3. Чердачная ферма — в этой конструкции предусмотрено пространство, которое можно использовать для хранения вещей. К сожалению, они имеют тенденцию быть на дорогой стороне.
4. Панельная кровля – лучше всего подходит для крыш простой формы. Он сделан из больших предварительно изолированных листов, которые уложены поперек балок. Материалы могут быть дороже, чем обычные фермы, но простота конструкции снижает затраты на установку.

Часто задаваемые вопросы

Что такое ферма крыши?

Ферма крыши представляет собой конструкционный деревянный каркас, который создает жесткую конструкцию и поддерживает крышу. Они также используются для соединения пространства над комнатой . Обычно они встречаются через равные промежутки и связаны горизонтальными балками.

Какова формула стропильной фермы?

Формула: количество ферм = ((длина крыши × 12)/24) + 1 . Это уравнение поможет вам определить, сколько ферм нужно вашей крыше . Например, если ваша крыша имеет длину 30 футов, вам понадобится 16 ферм.

Как построить простую ферму крыши?

Самый простой способ построить простую ферму крыши заключается в следующем:

1. Измерьте свою крышу , чтобы определить размер фермы, который вам нужен.
2. Выберите тип фермы крыши.
3. Проект фермы крыши и сделайте подробный эскиз с отмеченными размерами и углами.
4. С помощью электролобзика вырежьте детали деревянной фермы по размеру.
5. Соедините детали , придав им желаемую форму.
6. Соедините компоненты фермы с помощью клея и пластин.

Должны ли фермы располагаться равномерно?

Да. Как правило, фермы крыши должны быть с интервалом 24 дюйма в центре .
