12 вольт из блока питания компьютера. Напряжение с блока питания компьютера, как взять 12 вольт. Как сделать БП 12В из компьютерного блока пит.

Что это такое

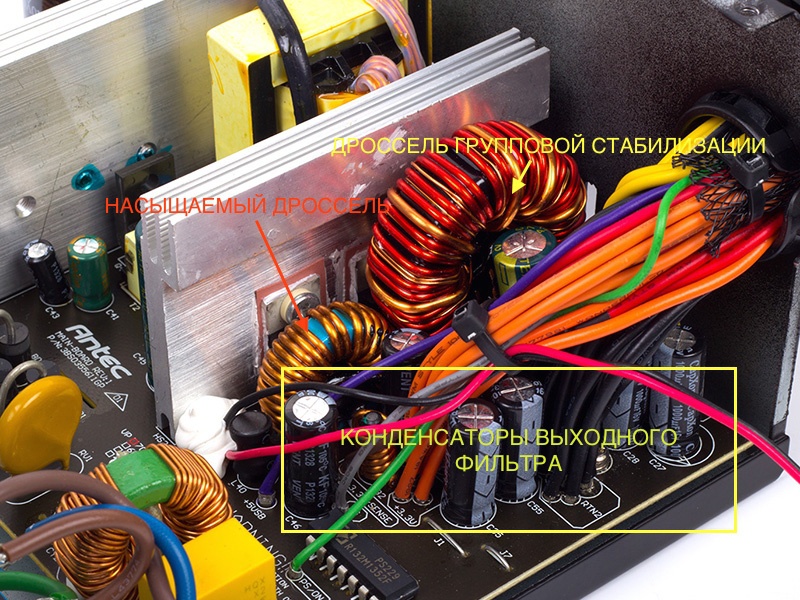

Главной задачей блока питания является преобразование переменного тока и дальнейшее формирование требуемого напряжения, для нормальной работы всех комплектующих ПК.

Напряжение, требуемое для работы комплектующих:

• +12В;
• +5В;
• +3,3В.

Кроме этих заявленных величин существует и дополнительное величины:

• -12В;
• -5В.

БП выполняет роль гальванической развязки между электрическим током из розетки и комплектующими потребляющие ток. Простой пример, если произошла утечка тока и человек дотронулся до корпуса системного блока его ударило бы током, но благодаря блоку питания этого не происходит. Часто используются источники питания (ИП) формата ATX.

Где 12 вольт, а где 5? Разбираемся с цветовой маркировкой

Как узнать, на каких проводах какие напряжения формируются? Где, к примеру, 12 вольт на блоке питания компьютера? Для этого не понадобится тестер, поскольку все провода, выходящие из компьютерного блока питания, имеют строго определенную общепринятую расцветку. Поэтому вместо тестера мы вооружаемся табличкой, приведенной ниже.

Расцветка и назначение проводов блока питания ATX

Табличка особых пояснений не требует. С зеленым проводом (Power on) мы познакомились в предыдущем разделе – на него материнская плата подает сигнал низким уровнем (замыканием на общий) на включение БП. Синий провод в новых моделях БП может отсутствовать, поскольку производители материнских плат отказались от интерфейса RS-232C (COM-порт), требующего -12 В.

Фиолетовый провод (+5 VSB ) – это как раз дежурные +5 В, питающие дежурные узлы материнской платы. По серому проводу (Power good) блок питания сообщает, что все напряжения в норме и компьютер можно включать. Если какое-то из напряжений в процессе работы выходит за допустимые пределы или пропадает, то сигнал снимается. Причем это происходит до того, как успеют разрядиться накопительные конденсаторы БП, давая процессору время на принятие экстренных мер по аварийной остановке системы. Остальные провода – это провода питания материнской платы и периферийных устройств – дисководов, внешних видеокарт и т. д.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.
Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

• Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
• Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
• Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
• Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Обзор схем источников питания

Главной частью структурной схемы ИП, формата ATX, является полумостовой преобразователь. Работа преобразователей этого типа заключается в использовании двухтактного режима.

Стабилизация выходных параметров ИП осуществляется применением широтно-импульсной модуляции (ШИМ-контроллер) управляющих сигналов.

В импульсных источниках питания часто используется микросхема ШИМ-контроллера TL494, которая обладает рядом положительных свойств:

• приемлемые рабочие характеристики микросхемы. Это – малый пусковой ток, быстродействие;
• наличие универсальных внутренних элементов защиты;
• удобство использования.

Блоки питания

Разводка для разъемов блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов:

Таблица контактов 24-контактного разъема блока питания стандарта ATX (ATX12V) с номиналами и цветовой маркировкой проводов

• Конт
• Обозн
• Цвет
• Описание

1	3. 3V		Оранжевый	+3.3 VDC
2	3.3V		Оранжевый	+3.3 VDC
3	COM		Черный	Земля
4	5V		Красный	+5 VDC
5	COM		Черный	Земля
6	5V		Красный	+5 VDC
7	COM		Черный	Земля
8	PWR_OK		Серый	Power Ok — Все напряжения в пределах нормы. Это сигнал формируется при включении БП и используется для сброса системной платы.
9	5VSB		Фиолетовый	+5 VDC Дежурное напряжение
10	12V		Желтый	+12 VDC
11	12V		Желтый	+12 VDC
12	3.3V		Оранжевый	+3.3 VDC
13	3. 3V		Оранжевый	+3.3 VDC
14	-12V		Синий	-12 VDC
15	COM		Черный	Земля
16	/PS_ON		Зеленый	Power Supply On. Для включения блока питания нужно закоротить этот контакт на землю ( с проводом черного цвета).
17	COM		Черный	Земля
18	COM		Черный	Земля
19	COM		Черный	Земля
20	-5V		Белый	-5 VDC  (это напряжение используется очень редко, в основном, для питания старых плат расширения.)
21	+5V		Красный	+5 VDC
22	+5V		Красный	+5 VDC
23	+5V		Красный	+5 VDC
24	COM		Черный	Земля

typical-450. gif — типовая схема блока питания на 450W с реализацией active power factor correction (PFC) современных компьютеров.
ATX 300w .png — типовая схема блока питания на 300W с пометками о функциональном назначении отдельных частей схемы.
Alim ATX 250W (.png) — Схема блока питания Alim ATX 250Watt SMEV J.M. 2002.
atx-300p4-pfc.png — Схема блока питания ATX-300P4-PFC ( ATX-310T 2.03 ).
ATX-P6.gif — Схема блока питания ATX-P6.
GPS-350EB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350EB-101A.
GPS-350FB-101A.pdf — Схема БП CHIEFTEC TECHNOLOGY 350W GPS-350FB-101A.
ctg-350-500.png — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P
ctg-350-500.pdf — Chieftec CTG-350-80P, CTG-400-80P, CTG-450-80P и CTG-500-80P
cft-370_430_460.pdf — Схема блоков питания Chieftec CFT-370-P12S, CFT-430-P12S, CFT-460-P12S
gpa-400.png — Схема блоков питания Chieftec 400W iArena GPA-400S8
GPS-500AB-A.pdf — Схема БП Chieftec 500W GPS-500AB-A.
GPA500S.pdf — Схема БП CHIEFTEC TECHNOLOGY GPA500S 500W Model GPAxY-ZZ SERIES.
cft500-cft560-cft620.pdf — Схема блоков питания Chieftec CFT-500A-12S, CFT-560A-12S, CFT-620A-12S
aps-550s.png — Схема блоков питания Chieftec 550W APS-550S
gps-650_cft-650.pdf — Схема блоков питания Chieftec 650W GPS-650AB-A и Chieftec 650W CFT-650A-12B
ctb-650.pdf — Схема блоков питания Chieftec 650W CTB-650S
ctb-650_no720.pdf — Схема блоков питания Chieftec 650W CTB-650S Маркировка платы: NO-720A REV-A1
aps-750.pdf — Схема блоков питания Chieftec 750W APS-750C
ctg-750.pdf — Схема блоков питания Chieftec 750W CTG-750C
cft-600_850.pdf — Схема блоков питания Chieftec CFT-600-14CS, CFT-650-14CS, CFT-700-14CS, CFT-750-14CS
cft-850g.pdf — Схема блока питания Chieftec 850W CFT-850G-DF
cft-1000_cft-1200.pdf — Схема блоков питания Chieftec 1000W CFT-1000G-DF и Chieftec 1200W CFT-1200G-DF
colors_it_330u_sg6105.gif — Схема БП NUITEK (COLORS iT) 330U (sg6105).
330U (.png) — Схема БП NUITEK (COLORS iT) 330U на микросхеме SG6105 .
350U.pdf — Схема БП NUITEK (COLORS iT) 350U SCH .
350T.pdf — Схема БП NUITEK (COLORS iT) 350T .
400U.pdf — Схема БП NUITEK (COLORS iT) 400U .
500T.pdf — Схема БП NUITEK (COLORS iT) 500T .
600T.pdf — Схема БП NUITEK (COLORS iT) ATX12V-13 600T (COLORS-IT — 600T — PSU, 720W, SILENT, ATX)

codegen_300x.gif — Схема БП Codegen 300w mod. 300X.
PUh500W.pdf — Схема БП CWT Model PUh500W .
Dell-145W-SA145-3436.png — Схема блока питания Dell 145W SA145-3436
Dell-160W-PS-5161-7DS.pdf — Схема блока питания Dell 160W PS-5161-7DS
Dell_PS-5231-2DS-LF.pdf — Схема блока питания Dell 230W PS-5231-2DS-LF (Liteon Electronics L230N-00)
Dell_PS-5251-2DFS.pdf — Схема блока питания Dell 250W PS-5251-2DFS
Dell_PS-5281-5DF-LF.pdf — Схема блока питания Dell 280W PS-5281-5DF-LF модель L280P-01
Dell_PS-6311-2DF2-LF.pdf — Схема блока питания Dell 305W PS-6311-2DF2-LF модель L305-00
Dell_L350P-00.pdf — Схема блока питания Dell 350W PS-6351-1DFS модель L350P-00
Dell_L350P-00_Parts_List.pdf — Перечень деталей блока питания Dell 350W PS-6351-1DFS модель L350P-00
delta-450AA-101A. pdf — Схема блока питания Delta 450W GPS-450AA-101A
DTK-PTP-1358.pdf — Схема блока питания DTK PTP-1358.
DTK-PTP-1503.pdf — Схема блока питания DTK PTP-1503 150W
DTK-PTP-1508.pdf — Схема блока питания DTK PTP-1508 150W
DTK-PTP-1568.pdf — Схема БП DTK PTP-1568 .
DTK-PTP-2001.pdf — Схема БП DTK PTP-2001 200W.
DTK-PTP-2005.pdf — Схема БП DTK PTP-2005 200W.
DTK PTP-2007 .png — Схема БП DTK Computer модель PTP-2007 (она же – MACRON Power Co. модель ATX 9912)
DTK-PTP-2007.pdf — Схема БП DTK PTP-2007 200W.
DTK-PTP-2008.pdf — Схема БП DTK PTP-2008 200W.
DTK-PTP-2028.pdf — Схема БП DTK PTP-2028 230W.
DTK_PTP_2038.gif — Схема БП DTK PTP-2038 200W.
DTK-PTP-2068.pdf — Схема блока питания DTK PTP-2068 200W
DTK-PTP-3518.pdf — Схема БП DTK Computer model 3518 200W.
DTK-PTP-3018.pdf — Схема БП DTK DTK PTP-3018 230W.
DTK-PTP-2538.pdf — Схема блока питания DTK PTP-2538 250W
DTK-PTP-2518.pdf — Схема блока питания DTK PTP-2518 250W
DTK-PTP-2508. pdf — Схема блока питания DTK PTP-2508 250W
DTK-PTP-2505.pdf — Схема блока питания DTK PTP-2505 250W
EC mod 200x (.png) — Схема БП EC model 200X.
FSP145-60SP.GIF — Схема БП FSP Group Inc. модель FSP145-60SP.
fsp_atx-300gtf_dezhurka.gif — Схема источника дежурного питания БП FSP Group Inc. модель ATX-300GTF.
fsp_600_epsilon_fx600gln_dezhurka.png — Схема источника дежурного питания БП FSP Group Inc. модель FSP Epsilon FX 600 GLN.

green_tech_300.gif — Схема БП Green Tech. модель MAV-300W-P4.
iwp300a2.gif — Схемы блока питания INWIN IW-P300A2-0 R1.2.
IW-ISP300AX.gif — Схемы блока питания INWIN IW-P300A3-1 Powerman.

Наиболее распространенная неисправность блоков питания Inwin, схемы которых приведены выше — выход из строя схемы формирования дежурного напряжения +5VSB ( дежурки ).

Как правило, требуется замена электролитического конденсатора C34 10мкФ x 50В и защитного стабилитрона D14 (6-6.3 V ). В худшем случае, к неисправным элементам добавляются R54, R9, R37, микросхема U3 ( SG6105 или IW1688 (полный аналог SG6105) ) Для эксперимента, пробовал ставить C34 емкостью 22-47 мкФ — возможно, это повысит надежность работы дежурки.

IP-P550DJ2-0.pdf — схема блока питания Powerman IP-P550DJ2-0 (плата IP-DJ Rev:1.51). Имеющаяся в документе схема формирования дежурного напряжения используется во многих других моделях блоков питания Power Man (для многих блоков питания мощностью 350W и 550W отличия только в номиналах элементов ).
JNC_LC-B250ATX.gif — JNC Computer Co. LTD LC-B250ATX
JNC_SY-300ATX.pdf — JNC Computer Co. LTD. Схема блока питания SY-300ATX
KME_pm-230.GIF — Схемы блока питания Key Mouse Electroniks Co Ltd модель PM-230W
L & C A250ATX (.png) — Схемы блока питания L & C Technology Co. модель LC-A250ATX
LiteOn_PE-5161-1.pdf — Схема блоков питания LiteOn PE-5161-1 135W.
LiteOn-PA-1201-1.pdf — Схема блоков питания LiteOn PA-1201-1 200W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VW.pdf — Схема блоков питания LiteOn PS-5281-7VW 280W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VR1.pdf — Схема блоков питания LiteOn PS-5281-7VR1 280W (полный комплект документации к БП)
LiteOn_model_PS-5281-7VR. pdf — Схема блоков питания LiteOn PS-5281-7VR 280W (полный комплект документации к БП)
LWT2005 (.png) — Схемы блока питания LWT2005 на микросхеме KA7500B и LM339N
M-tech SG6105 (.png) — Схема БП M-tech KOB AP4450XA.
Macrom Power ATX 9912 .png — Схема БП MACRON Power Co. модель ATX 9912 (она же – DTK Computer модель PTP-2007)
Maxpower 230W (.png) — Схема БП Maxpower PX-300W
MaxpowerPX-300W.GIF — Схема БП Maxpower PC ATX SMPS PX-230W ver.2.03
PowerLink LP-J2-18 (.png) — Схемы блока питания PowerLink модель LP-J2-18 300W.
Power_Master_LP-8_AP5E.gif — Схемы блока питания Power Master модель LP-8 ver 2.03 230W (AP-5-E v1.1).
Power_Master_FA_5_2_v3-2.gif — Схемы блока питания Power Master модель FA-5-2 ver 3.2 250W.
microlab350w.pdf — Схема БП Microlab 350W
microlab_400w.pdf — Схема БП Microlab 400W
linkworld_LPJ2-18.GIF — Схема БП Powerlink LPJ2-18 300W
Linkword_LPK_LPQ.gif — Схема БП Powerlink LPK, LPQ
PE-050187 — Схема БП Power Efficiency Electronic Co LTD модель PE-050187
ATX-230. pdf — Схема БП Rolsen ATX-230
SevenTeam_ST-200HRK.gif — Схема БП SevenTeam ST-200HRK
SevenTeam_ST-230WHF (.png) — Схема БП SevenTeam ST-230WHF 230Watt
SevenTeam ATX2 V2 на TL494 (.png) — Схема БП SevenTeam ATX2 V2
hpc-420-302.pdf — Схема блока питания Sirtec HighPower HPC-420-302 420W
HP-500-G14C.pdf — Схема БП Sirtec HighPower HP-500-G14C 500W
cft-850g-df_141.pdf — Схема БП SIRTEC INTERNATIONAL CO. LTD. NO-672S. 850W. Блоки питания линейки Sirtec HighPower RockSolid продавались под маркой CHIEFTEC CFT-850G-DF.
SHIDO_ATX-250.gif — Схемы блока питания SHIDO модель LP-6100 250W.
SUNNY_ATX-230.png — Схема БП SUNNY TECHNOLOGIES CO. LTD ATX-230
s_atx06f.png — Схема блока питания Utiek ATX12V-13 600T
Wintech 235w (.png) — Схема блока питания Wintech PC ATX SMPS модель Win-235PE ver.2.03

Как взять 12 вольт с блока питания компьютера

Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя.

Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.

Последовательность действий по переделке БП ATX в регулируемый лабораторный.

Удаляем перемычку J13 (можно кусачками)

Удаляем диод D29 (можно просто одну ногу поднять)

Перемычка PS-ON на землю уже стоит.

Включаем ПБ только на короткое время, так как напряжение на входа будет максимальное (примерно 20-24В). Собственно это и хотим увидеть. Не забываем про выходные электролиты, расчитанные на 16В. Возможно они немного нагреются. Учитывая Ваши «вздутости», их все равно придется отправить в болото, не жалко. Повторюсь: все провода уберите, они мешают, а использоваться будут только земляные и +12В их потом назад припаяете.

Удаляем 3.3-х вольтовую часть: R32, Q5, R35, R34, IC2, C22, C21.

Удаляем 5В: сборку шоттки HS2, C17, C18, R28, можно и «типа дроссель» L5.

Удаляем -12В -5В: D13-D16, D17, C20, R30, C19, R29.

Меняем плохие : заменить С11, С12 (желательно на бОльшую ёмкость С11 — 1000uF, C12 — 470uF).

Меняем несоответствующие компоненты: С16 (желательно на 3300uF х 35V как у меня, ну хотя бы 2200uF x 35V обязательно!) и резистор R27 — у Вас его уже нет вот и замечательно.

Советую его заменить на более мощный, например 2Вт и сопротивление взять 360-560 Ом. Смотрим на мою плату и повторяем:

Убираем всё с ног TL494 1,2,3 для этого удаляем резисторы: R49-51 (освобождаем 1-ю ногу), R52-54 (…2-ю ногу), С26, J11 (…3-ю ногу)

Не знаю почему, но R38 у меня был перерублен кем-то 🙂 рекомендую Вам его тоже перерубить. Он участвует в обратной связи по напряжению и стоит параллельно R37-му.

Отделяем 15-ю и 16-ю ноги микросхемы от «всех остальных», для этого делаем 3 прореза существуюших дорожек а к 14-й ноге восстанавливаем связь перемычкой, как показано на фото.

Теперь подпаиваем шлейф от платы регулятора в точки согласно схемы, я использовал отверстия от выпаянных резисторов, но к 14-й и 15-й пришлось содрать лак и просверлить отверстия, на фото.

Жила шлейфа №7 (питание регулятора) можно взять от питания +17В ТЛ-ки, в районе перемычки, точнее от неё J10/ Просверлить отверстие в дорожку, расчистить лак и туда. Сверлить лучше со стороны печати.

Ещё посоветовал бы поменять конденсаторы высоковольтные на входе (С1, С2). У Вас они очень маленькой ёмкости и наверняка уже изрядно подсохли. Туда нормально станут 680uF x 200V. Теперь, собираем небольшую платку, на которой будут элементы регулировки. Вспомогательные файлы смотрите тут.

Схема дополнительного блока

Как переделать блок питания компьютера в зарядное устройство

Строго говоря, ремонт БП не является главным предметом рассмотрения нашей статьи, в конце концов, можно приобрести и рабочий вариант. Наша основная задача – получить на выходе 12 В. За это отвечает выходная схема, на которой имеются фильтры питания вкупе с выпрямителями:

Не нужно бояться выпаивать лишние элементы – чтобы запустить схему TL494, необходимы только 1 конденсатор и 4 резистора (плюс парочка переменных сопротивлений). Они на схеме имеются, если выпаяете что-то лишнее, всегда можно вернуть их на место.

Микросхема LM339 представляет собой четырёхкомпонентный компаратор, отвечающий за работу цепи защиты – его тоже можно выпаивать.

При переделке БП компьютера в зарядное устройство, совмещённое с лабораторным источником питания, можно воспользоваться схемой:

Фактически для переделки блока питания компьютера в ЗУ нам потребуются шунт с номиналом 0.1–0.01 Ом и пара переменных резистора. Разумеется, если вы не в ладах с электроникой, за такую работу лучше не браться.

Уже этого достаточно, чтобы получить диапазон напряжений на выходе в пределах 3–25 В с возможностью ограничить ток заряда величиной 0.5–15 А. То есть для стандартной зарядки нам потребуется выставить напряжение в пределах 14. 3–14.6 В, а ток ограничить величиной, составляющей 10% от ёмкости батареи. По существу, мы собрали стабилизатор напряжения, поэтому по мере заряда батареи будет падать ток, что защитит автомобильный аккумулятор от перезаряда и кипения электролита. То есть вам не нужно будет контролировать процесс, а АКБ может стоять на зарядке сколь угодно долго – по мере заряда ток будет падать вплоть до нулевого значения.

Недостаток нашей схемы состоит в отсутствии полноценной защиты от КЗ, поэтому при замыкании клемм батареи максимальный ток будет равен значению, выставленному нами. Но если вы выставите все 5.5 или 6 А, этого будет достаточно, чтобы из вашего блока питания вскоре пошёл сизый дымок… Так что переполюсовка – главный враг нашего ЗУ

Добавление в цепь 15-амперного предохранителя позволит уменьшить риски, но на практике такая защита чаше всего не срабатывает.

Возможные доработки

На достигнутом многие автолюбители не останавливаются и пытаются усовершенствовать конструкцию зарядного устройства, собранного на базе обычного блока питания для персональных компьютеров.

Если комп старый и не используется, а его блок питания вполне ещё работоспособный, его можно смело задействовать в собственных экспериментах, в попытках воссоздать зарядное устройство.

Среди усовершенствований можно выделить довольно простую, но полезную доработку. Заключается она в том, чтобы к полученному блоку подключить цифровой тип вольтметра. Преимущество такой модернизации в возможности следить и контролировать течение зарядного процесса. Тем самым удастся вовремя отключить и прекратить подачу заряда на аккумуляторную батарею.

Допускать перезаряд АКБ нельзя. Это может привести к серьёзным и опасным последствиям, включая полный выход из строя аккумуляторной батареи.

Ещё одна простая, но полезная доработка заключается в установке ручки на корпус блока. Тем самым будет намного удобнее переносить устройство.

Некоторые монтируют в корпус, вырезая отверстие соответствующего размера, цифровой измерительный прибор. На него будут выводиться все цифровые данные, сообщающие о работе блока питания, переделанного в зарядное устройство для аккумуляторных автомобильных батарей.

У зарядного устройства в приведённом примере есть функция защиты от возможной перегрузки и возникающего короткого замыкания. Но защиты от потенциально опасной переполюсовки не предусмотрено.

Потому подключать к ЗУ аккумулятор, нарушая полярность (минус на плюс, плюс на минус), нельзя ни в коем случае. Иначе зарядное устройство моментально выйдет из строя. И все потраченные силы, время и старания окажутся напрасными.

Наглядно видно, что даже старенький блок питания от персонального компьютера может стать превосходной основой для создания зарядного устройства, пригодного для обслуживания автомобильного аккумулятора.

Но без определённых навыков и умений добиться желаемого результата не получится. Здесь нужно разбираться в электронике и электрике, уметь обращаться с электрическими схемами, правильно их читать, находить требуемые компоненты и пр. Потому обычный новичок, который впервые знакомится с устройством ЗУ и БП, такую работу не осилит. Это может показаться простой и легко выполнимой задачей. На практике у многих ничего не получается, либо работоспособность зарядного устройства оказывается далёкой от ожидаемых результатов.

Потому порой самым правильным решением станет покупка современного, функционального и простого в применении заводского зарядного устройства от проверенного и хорошо себя зарекомендовавшего производителя.

[spoiler title=»Источники»]

• https://compsch.com/obzor/vidy-elektricheskix-sxem-bloka-pitaniya-kompyutera.html
• https://Acums.ru/bespereboyniki-i-bloki-pitaniya/skhemy-peredelki-v-laboratorniy-ili-reguliruemiy-v-zaryadnoe-ustroystvo
• https://voltobzor.ru/poleznye-stati/sxema-bloka-pitaniya-kompyutera-poetapnaya-instrukciya-dlya-samostoyatelnogo-bloka-pitaniya-na-12-volt
• https://ab57.ru/schema.html
• https://tehnoobzor.com/schemes/pitanie/113-kak-sdelat-reguliruemyy-blok-pitaniya-iz-kompyuternogo.html
• https://akbvavto.ru/questions/peredelka-bloka-pitaniya-v-zaryadnoe-ustroystvo.html
• https://DriverTip. ru/repair/peredelka-bloka-pitaniya-kompyutera-v-zaryadnoe-ustrojstvo.html

[/spoiler]

Блок питания компьютера 12 вольт в категории «Электрооборудование»

Блок питания 12 вольт 2 ампера PMT

На складе в г. Киев

Доставка по Украине

279 грн

458 грн

Купить

Блок питания 12 вольт 1 ампера PMT

На складе в г. Киев

Доставка по Украине

249 грн

398 грн

Купить

Товар для взрослых.
Вам есть 18 лет?

Блок питания 12 вольт 1 ампера NOL

На складе

Доставка по Украине

249 грн

398 грн

Товар для взрослых.
Вам есть 18 лет?

Блок питания 12 вольт 2 ампера NOL

На складе

Доставка по Украине

279 грн

458 грн

Блок питания для камер видеонаблюдения 12 вольт 3 Ампера 36W OEM PLC-36-12 — SEXART

На складе в г. Киев

Доставка по Украине

420 грн

550 грн

Купить

Блок питания для камер видеонаблюдения 12 вольт 10 Ампер 120W OEM PLC-120-12 — SEXART

На складе в г. Киев

Доставка по Украине

999 грн

1 249 грн

Купить

Блок питания для камер видеонаблюдения 12 вольт 3 Ампера 36W OEM PLC-36-12 — GoodPlace

Доставка из г. Днепр

420 грн

550 грн

Купить

Блок питания для камер видеонаблюдения 12 вольт 10 Ампер 120W OEM PLC-120-12 — GoodPlace

Доставка из г. Днепр

999 грн

1 249 грн

Купить

Блок питания для камер видеонаблюдения 12 вольт 3 Ампера 36W OEM PLC-36-12 — SGADGETS

Доставка из г. Киев

420 грн

550 грн

Купить

Блок питания для камер видеонаблюдения 12 вольт 10 Ампер 120W OEM PLC-120-12

Доставка по Украине

987 — 999 грн

от 11 продавцов

999 грн

1 249 грн

Купить

Блок бесперебойного питания для роутера VIA Energy Mini UPS 5/9/12 вольт + POE

На складе в г. Львов

Доставка по Украине

1 650 грн

Купить

Повербанк 12 вольт для роутера — блок бесперебойного питания 5/12/12в 38. 48Wh черный

На складе в г. Киев

Доставка по Украине

1 550 грн

Купить

Инвертор блок питания для холодного неона 12 Вольт

На складе в г. Житомир

Доставка по Украине

85 грн

Купить

Житомир

Комплект крепления блока питания компьютера (ПК).

На складе

Доставка по Украине

60 грн

100 грн

Купить

Блок питания для ПК GameMax GM-500B 500W, черный, бп для компьютера на 500вт

На складе в г. Запорожье

Доставка по Украине

1 225 грн

Купить

Запорожье

Смотрите также

Инвертор блок питания для холодного неона 12 Вольт на 20м неона

На складе в г. Житомир

Доставка по Украине

239 грн

Купить

Житомир

Блок питания DC 12V -2A, ДС 12 вольт 2 ампера

На складе в г. Ровно

Доставка по Украине

250 грн

Купить

Компьютерный блок питания LP-ATX-900-12-APFC 80+ Bronze

На складе

Доставка по Украине

2 554 — 2 681 грн

от 11 продавцов

2 681 грн

Купить

Компьютерный блок питания ATX-800-12-APFC 80+ Bronze

На складе

Доставка по Украине

1 862 — 1 955 грн

от 10 продавцов

1 955 грн

Купить

Компьютерный блок питания LP-ATX-400-12-2-SATA

На складе

Доставка по Украине

по 612 грн

от 8 продавцов

612 грн

Купить

Блок питания для камер видеонаблюдения OEM 12 вольт 10 Ампер 120W PLC-120-12 100946 ZK, код: 7780840

Доставка по Украине

998.99 грн

1 249 грн

Купить

Блок питания для камер видеонаблюдения OEM 12 вольт 10 Ампер 120W PLC-120-12 100946 ES, код: 7780840

Доставка по Украине

998. 99 грн

1 249 грн

Купить

Блок питания 12v 2A DC 5.5 x 2.1-2.5 Зарядка 12 вольт 2000mA

На складе

Доставка по Украине

126 грн

Купить

Блок питания 12v 3A DC 5.5 x 2.1-2.5 Зарядка 12 вольт 3000mA

На складе

Доставка по Украине

162 грн

Купить

Блок питания 12v 1A DC 5.5 x 2.5 Зарядка 12 вольт 1000mA

На складе

Доставка по Украине

99 грн

Купить

Блок питания 12v 2A DC 5.5 x 2.1 Зарядка 12 вольт 2000mA EliteLuxe

На складе

Доставка по Украине

174 грн

Купить

Блок питания 12v 2A DC 5.5 x 2.5 Зарядка 12 вольт 2000mA EliteLuxe

На складе

Доставка по Украине

174 грн

Купить

Блок питания для ПК Aerocool VX Plus, ATX 600W, игровой с кабелями 6+2pin, бп для игрового компьютера на 600вт

На складе в г. Запорожье

Доставка по Украине

1 788 грн

Купить

Запорожье

Блок питания для камер видеонаблюдения 12 вольт 3 Ампера 36W OEM PLC-36-12 100220 TP, код: 7324035

Доставка по Украине

419.99 грн

550 грн

Купить

Руководство по источникам питания

DC-DC — Lazer3D

ЧТО ТАКОЕ БЛОК ПИТАНИЯ DC-DC?

Блок питания DC-DC представляет собой небольшую печатную плату, которая устанавливается внутри вашего ПК вместо обычного блока питания ATX или SFX, используемого для питания вашей системы.

ПРЕИМУЩЕСТВА DC-DC

Основным преимуществом источников питания DC-DC является их небольшой размер, позволяющий создавать более компактные и эффективные системы.

В качестве альтернативы можно выделить больше места в вашей системе для охлаждения, чем при использовании блока питания SFX, чтобы получить более мощную или тихую систему при том же объеме пространства.

Другие преимущества включают бесшумную (безвентиляторную) работу самого блока питания, а также более высокую энергоэффективность.

КАК РАБОТАЮТ БЛОКИ ПИТАНИЯ?

Типичный блок питания SFX или ATX берет переменный ток от сетевой розетки вашего дома и преобразует его в постоянный ток. Тот же источник питания затем разделяет этот постоянный ток на различные напряжения, необходимые для всех различных компонентов вашего ПК, это одна из причин, по которой блоки питания имеют несколько выходных кабелей, каждый из которых передает разное напряжение на ваши различные компоненты (материнская плата, жесткие диски). , видеокарта и др.).

КАК РАБОТАЮТ БП DC-DC?

Установка постоянного тока разделяет задачу источника питания на 2 отдельных компонента: Адаптер переменного тока и распределитель постоянного тока, примеры которых можно увидеть ниже:

1. АДАПТЕР ПЕРЕМЕННОГО ТОКА

Адаптер AC-DC, иногда называемый «адаптером питания» или «блоком питания», представляет собой прямоугольный блок, который обычно поставляется в комплекте с ноутбуком или другим подобным электронным оборудованием.

Он получает питание от настенной розетки и преобразует его в постоянный ток (обычно 12 В или 19 В).V), который затем передается на распределитель DC-DC внутри ПК/ноутбука.

2. РАСПРЕДЕЛИТЕЛЬ ПОСТОЯННОГО ТОКА

Обычно называемая «PicoPSU», это небольшая плата, которая находится внутри вашей системы. Часто они выглядят как прямоугольные печатные платы с конденсаторами на них.

Задача распределителя постоянного тока состоит в том, чтобы разделить постоянный ток, обеспечиваемый адаптером, на различные напряжения, требуемые вашей системой. У них часто бывает несколько разных кабелей с разными разъемами, пример можно увидеть ниже:

ТИПЫ БЛОКОВ ПИТАНИЯ ПОСТОЯННОГО ТОКА

Существует 2 основных типа блоков питания постоянного тока, устанавливаемых внутри компьютера. Оба они выполняют одну и ту же функцию (распределяют питание между компонентами), но монтируются по-разному. .

1. ПРЯМОЙ РАЗЪЕМ

Обычно называемый «PicoPSU», этот тип подключается непосредственно к 24-контактному разъему питания ATX материнской платы. Этот тип имеет огромное преимущество в экономии места, а также гораздо более простое управление кабелями.

Вот пример PicoPSU:

PicoPSU — торговая марка, есть также несколько других распространенных марок, которые также предлагают аналогичные устройства с прямым подключением. Список самых популярных брендов и моделей можно найти ниже, включая несколько ссылок, где можно купить.

G-Unique

Akasa

Realan

HDPLEX

KMPKT

Обычно для питания требуется вход постоянного тока 12 В, некоторые модели рассчитаны на 19 В.

2. НА ШАССИ

Этот тип обычно имеет длинную и тонкую форму, для него требуются точки крепления внутри корпуса, совпадающие с монтажными отверстиями на силовой плате.

Большинство этих типов имеют расстояние между отверстиями 144 мм, но некоторые модели отличаются. Платы такого типа производят многие разные компании, они часто поставляются в комплекте с корпусами для мини-ПК, привезенными с Дальнего Востока. Некоторые популярные бренды включают:

Realan

RGEEK

РАЗЪЕМЫ

Часто упускаемая из виду область блоков питания постоянного тока — входные/выходные разъемы питания, которые соединяют адаптер переменного тока и блок питания постоянного тока. Разные бренды и модели имеют разные типы разъемов, которые могут различаться по размеру и форме. Если вы покупаете адаптер переменного тока и блок питания постоянного тока отдельно, вам необходимо убедиться, что они используют совместимые разъемы.

Типичные штекерные и гнездовые разъемы питания типа «бочонок»:

НАПРЯЖЕНИЕ

Важной частью планирования установки постоянного тока является выходное напряжение адаптера переменного тока и входное напряжение блока питания постоянного тока. Рабочее напряжение этих двух частей должно совпадать, чтобы они работали вместе. Два наиболее распространенных напряжения — 12 В и 19 В.

Если вам неудобно выбирать адаптер переменного тока и блок питания постоянного тока, совместимые друг с другом, самое простое решение — найти поставщика, который продает их вместе в комплекте.

МОЩНОСТЬ

Как и стандартные блоки питания, блоки питания постоянного тока имеют различную номинальную мощность (мощность), это относится как к адаптеру переменного тока, так и к распределителю постоянного тока. Чем выше номинальная мощность ваших DC-DC компонентов, тем более мощную систему вы сможете построить.

Если мощность не указана в названии или описании продукта, ее можно вычислить путем умножения ампер на вольт. Например, адаптер переменного тока на 12 В и 10 А имеет номинальную мощность 120 Вт (12 x 10 = 120).

СКОЛЬКО МОЩНОСТИ МНЕ НУЖНО?

Требуемая мощность для питания вашей системы часто ниже, чем вы думаете, особенно когда речь идет о системах с малым форм-фактором и ограничениях на то, что вы можете установить. Блоки питания постоянного тока

могут иметь мощность от 60 Вт до 400 Вт, более высокая мощность обычно означает более высокую цену. Если ваша система, например, потребляет всего 50 Вт, то блока питания постоянного тока мощностью 60 Вт будет достаточно, вам не нужно тратить больше на блок питания с более высоким номиналом, если только вы не хотите иметь больше запаса для будущих обновлений.

Высококачественные блоки питания постоянного тока, такие как модели PicoPSU и HDPLEX, могут безопасно превышать номинальную мощность в течение коротких периодов времени, чтобы компенсировать скачки энергопотребления.

РАСЧЕТ ПОТРЕБЛЯЕМОЙ ЭНЕРГИИ

TDP (расчетная тепловая мощность) — это средняя тепловая мощность в ваттах, создаваемая компонентом. Это значение можно использовать для оценки энергопотребления компонента при стандартных скоростях/настройках. Общее энергопотребление системы можно рассчитать, сложив показатели TDP процессора и графического процессора. Вам также потребуется включить еще около 20 Вт для материнской платы, ОЗУ и накопителей.

Например: APU Ryzen 2400G имеет TDP 65 Вт, добавьте 20 Вт накладных расходов на материнскую плату, хранилище и оперативную память, и вы получите расчетное энергопотребление системы около 85 Вт со стандартными настройками. Поэтому для этого будет достаточно блока питания постоянного тока мощностью 120 Вт и адаптера переменного тока мощностью 120 Вт с небольшим запасом для небольшого разгона.

Другим примером может служить сопряжение Intel i3-7100 (51 Вт TDP) с графической картой GTX 1050Ti (75 Вт TDP) для общего энергопотребления системы примерно 150 Вт. Для этого уровня системы вы можете выбрать блок питания постоянного тока мощностью 160 Вт.

HDPLEX

Как только вы начнете продвигаться на территорию высокопроизводительных процессоров и графических карт, энергопотребление вашей системы резко возрастет. Есть несколько компаний, которые производят блоки питания постоянного тока высокой мощности для систем более высокого класса. HDPLEX является одним из них, быстро завоевывая популярность среди сообществ, выбирая устройства высокой мощности, для которых требуется компактный источник питания постоянного тока.

HDPLEX 400 Вт HiFi DC-ATX

HiFi DC-ATX 400 Вт представляет собой высококачественный корпус 19В DC-DC плата. Его выходная мощность 400 Вт позволяет с комфортом питать высокопроизводительный процессор, такой как Intel i7-8700k, и высококлассный графический процессор, такой как GTX 1080.

Ниже приведен пример системы с HDPLEX 400 Вт DC-ATX внутри игрового корпуса Lazer3D LZ7. . Компактный блок питания HDPLEX открывает больше места для охлаждения, чем, например, использование блока питания SFX:

HDPLEX И АДАПТЕРЫ ПЕРЕМЕННОГО ТОКА

HDPLEX HiFi DC-ATX работает от источника постоянного тока 19 В. Делл 19Адаптеры переменного тока. Они также имеют один и тот же тип разъема питания для простой совместимости plug and play. Ниже представлены HDPLEX DC-ATX и адаптер переменного тока Dell 19 В, 330 Вт:

ВНУТРЕННИЙ АДАПТЕР AC-DC HDPLEX

HDPLEX также предлагает внутренний адаптер AC-DC, который можно использовать вместо внешнего адаптера переменного тока (Power Brick), это позволяет вам создать так называемую «бескирпичную» систему, т. е. кабель питания от настенной розетки подключается непосредственно к вашему корпусу, как это было бы со стандартным блоком питания SFX или ATX.

У HDPLEX есть модели 80 Вт, 160 Вт и скоро будет выпущена модель 400 Вт (показана ниже):

Однако вам нужно найти место в вашем корпусе как для адаптера переменного тока, так и для платы постоянного тока, что может быть непросто. Пример такого типа установки можно увидеть ниже, оба показаны внутри низкопрофильного корпуса Lazer3D HT5:

HDPLEX Direct Plug 160 Вт NanoATX

HDPLEX также предлагает высококачественный источник питания DC-ATX Nano мощностью 160 Вт с прямым подключением, который отлично подходит для система низкого и среднего уровня с процессорами TDP 65 Вт и графическими картами с питанием от PCIe, такими как GTX 1050Ti:

КОРПУС LAZER3D и блоки питания DC-DC

Для получения более подробной информации об использовании блоков питания DC-DC с продуктами Lazer3D перейдите по соответствующим ссылкам ниже:

Официальный интернет-магазин Staples®

Улучшите свою полиграфическую игру с помощью принтера Supertank

Ищете принтер с большей емкостью печати, безопасный для окружающей среды и вашего кошелька? Покупайте Staples в ассортименте принтеров Supertank, чтобы воспользоваться всеми преимуществами струйных принтеров, а также удобством и экономией сменных бутылок с чернилами, которые служат дольше и стоят меньше в расчете на одну страницу, чем стандартные картриджи для струйных принтеров.
Найдите принтер Supertank от вашего любимого ведущего производителя принтеров, включая:

• Принтеры HP Smart Tank и Neverstop
• Принтеры Brother INKVestment Tank
• Принтеры Canon MegaTank
• Принтеры Epson EcoTank

И не забудьте воспользоваться программой поиска чернил и тонера для скрепок, чтобы найти подходящие чернила для замены для вашего нового принтера. Независимо от того, какой у вас принтер, введите марку, картридж или модель принтера в простое в использовании средство поиска чернил и тонера и найдите совместимые чернила.

Повышение производительности с помощью скоб

Удобная офисная мебель необходима как для продуктивности, так и для счастья на рабочем месте. Создайте уютную атмосферу для посетителей с помощью стильных и удобных кресел в приемной. Выбирайте эргономичные стулья для большего комфорта или стоячие столы для повышения энергии и настроения на работе. Подставки для монитора поднимают монитор компьютера до уровня глаз для правильной осанки и комфорта, а также освобождают место на рабочем столе.

Организуйте свое рабочее пространство с помощью решений для организации рабочего стола и картотеки, чтобы поддерживать порядок в офисе и бесперебойную работу. Запаситесь традиционными блокнотами или смарт-блокнотами, чтобы записывать идеи, а также бумагой для копирования и печати, чтобы не исчерпать ее по мере приближения крайнего срока. Держите под рукой комнату отдыха с любимыми закусками и напитками. Как всегда, быстрая доставка и большие объемы поставок позволяют легко получить то, что вам нужно, когда вам это нужно.

Убедитесь, что вы готовы к предстоящему налоговому сезону

Поскольку год подходит к концу, пришло время привести в порядок свои финансовые документы и подготовиться к предстоящему налоговому сезону. Держите свои финансовые записи в актуальном состоянии в течение всего года с помощью подходящего финансового программного обеспечения для ваших личных или корпоративных нужд. А также убедитесь, что ваш офис хорошо снабжен необходимыми налоговыми формами и конвертами, чтобы ваши сотрудники или контрактные работники могли как можно скорее оформить документы. Узнайте, как Staples может помочь вам подготовиться к уплате налогов:

• Если вы начнете с правильного финансового программного обеспечения, это поможет вам опередить игру до следующего налогового сезона. С признанными финансовыми брендами, такими как Quicken Finance Software. Избавьтесь от хлопот, чтобы оставаться финансово организованным.
• Своевременно доставить налоговые формы своим сотрудникам и контрактным работникам так же просто, как нажать «Печать», когда у вас есть под рукой соответствующие налоговые формы. От W2, 1099, 1095 и даже конвертов для отправки по почте, мы имеем в виду вашу налоговую форму.
• Когда придет время подавать налоговую декларацию, мы даже можем помочь вам найти правильное налоговое программное обеспечение, соответствующее вашим требованиям. Мы предлагаем программное обеспечение для личных налогов, налогов на бизнес или и то, и другое от лучших брендов, таких как Turbo Tax и H&R Block. С возможностью электронного файла или распечатать и отправить по почте как федеральные, так и государственные налоги.

От налоговых форм сотрудников до программного обеспечения для поддержания ваших финансов в порядке или программного обеспечения для уплаты налогов, Staples поможет вам в этом предстоящем налоговом сезоне!

Будьте уверены, он будет доставлен в целости и сохранности

Независимо от того, отправляете ли вы деловые документы или товары для клиентов, доставка и доставка почтовых отправлений от Staples упрощают процесс.

Подготовьте упаковочные материалы для легкой транспортировки. Мягкие конверты и пузырчатые почтовые ящики идеально подходят для отправки небольших нехрупких предметов. Упакуйте более крупные предметы в транспортировочные коробки, которые немного больше самого предмета, и используйте упаковочные арахис, пузырчатую пленку или другие упаковочные материалы, чтобы предотвратить перемещение предметов в коробке во время транспортировки. Выберите правильную упаковочную ленту, чтобы запечатать транспортировочные коробки и сохранить их запечатанными. Компания Staples предлагает прозрачную акриловую упаковочную ленту для повседневной транспортировки и усиленную упаковочную ленту или водоактивируемую ленту для упаковок, требующих более надежного уплотнения.

Беспрепятственно управляйте повседневной офисной корреспонденцией с помощью широкого выбора деловых конвертов, конвертов между офисами и конвертов-каталогов в почтовом отделении. Держите под рукой подушечки для пальцев и увлажнители конвертов для быстрой сортировки документов и быстрой печати. Выбирайте защищенные конверты для конфиденциальной служебной переписки и внутриведомственной связи. Если ваш офис или организация рассылает большие почтовые отправления, рассмотрите возможность использования фальцевальной машины и самозапечатывающихся конвертов для повышения эффективности.

Гибридная работа стала проще

Независимо от того, работаете ли вы в традиционном офисе, дома или где-то еще, подходящие расходные материалы и технологии обеспечат вам эффективную работу, где бы вы ни находились. Обновите свои технологии с помощью нового ноутбука или планшета 2-в-1 для работы в пути. Держите важные файлы доступными, где бы вы ни находились, с портативными жесткими дисками и флэш-накопителями USB, которые легко помещаются в сумку для ноутбука. Выберите гарнитуру для виртуальных встреч или наушники с шумоподавлением, чтобы блокировать нежелательные звуки при работе в общественных местах.

Убедитесь, что в вашем домашнем офисе есть удобная обстановка, созданная с учетом ваших потребностей. Выберите эргономичное офисное кресло или игровое кресло, а также просмотрите наш ассортимент столов для сидения и стояния, чтобы создать трансформируемую рабочую зону. Добавьте к своей системе дополнительный компьютерный монитор и выберите из нашего широкого ассортимента мышей и клавиатур. И не забудьте запастись канцелярскими товарами. От блокнотов и копировальной бумаги до ручек и маркеров — Staples предлагает гибкие варианты AutoRestock для всех основных товаров, поэтому вы можете получить расходные материалы с доставкой к вашей двери, не забывая о заказе.
