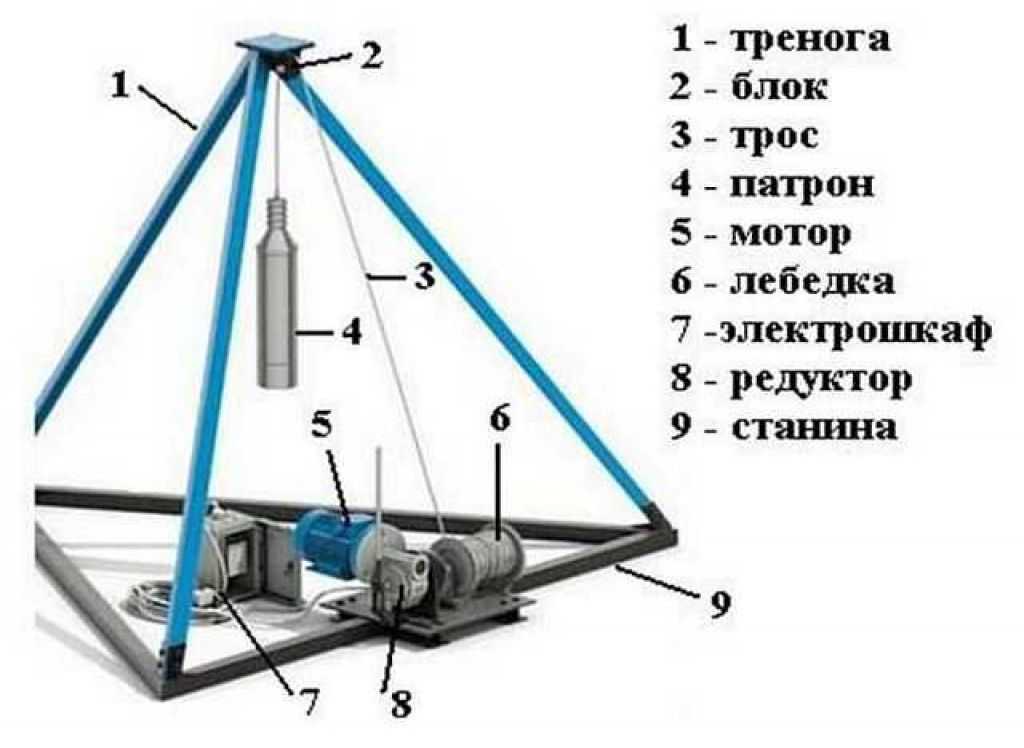

Буровая установка ударно канатная: Канатно-ударная буровая установка

Буровая установка АВБ-2М

Установка вибрационного бурения АВБ-2М

1.Установка вибрационного бурения АВБ-2М собрана на базе автомобиля ГАЗ-66.

2. Капремонт двигателя 2013 г.

3.Стоимость 750 000р. Все налоги включены.

4. Местонахождение Ростов-на-Дону

5. По всем вопросам обращатся к нашим менеджерам по телефону +7(812) 424-42-55 или по электронной почте [email protected]





Установка вибрационного бурения АВБ-2М предназначена для бурения вертикальных скважин при инженерно-строительных изысканиях вибрационным способом в породах I-IV категорий по буримости и для бурения скважин ударно-канатным способом в породах до VII категории по буримости.

Агрегат вибрационного бурения АВБ-2М — самоходная транспортная единица, смонтированная на шасси автомобиля ГАЗ-33081 или ГАЗ-66. На него погружается необходимый буровой инструмент и оборудование для вибрационного бурения скважин.

Талевая оснастка при необходимости может быть легко переоснащена с однострунной на двухструнную.

Ударно-канатное бурение кольцевым забоем может осуществляться ударным способом забойным ударным патроном, «клюющим» способом — утяжелённой ударной штангой и желоночным способом — желонкой с клапаном.

В стандартную комплектацию установки АВБ-2М входит буровой инструмент.При переходе на ударно-канатное бурение достаточно снять вибратор и к быстросъёмному соединению присоединить ударный инструмент. Установка смонтирована на автомобиле ГАЗ-66, оснащена вибромолотом для погружения и извлечения обсадных труб.



Агрегат вибрационного бурения АВБ-2М.
1 — винтовой подъемник мачты;
2 — талевый блок;
3 — вибромолот;
4 – мачта;
5 — опора мачты;
6 — генератор;
7 — лебедка;
8 – автомобиль

Техническая характеристика буровой установки АВБ-2М



Параметры

Значения параметров

Глубина скважины, м:
         при вращательном бурении
         при ударно-канатном бурении

15-20
40

Диаметр скважины, мм:
         начальный при вращательном бурении
         начальный при ударно-канатном бурении
         конечный

168
219
108

Грузоподъемность лебедки, кН

40

Вибромолот:
         тип
         возмущающее усилие, кН
         момент массы дебалансов, Н · м
         масса, кг

ВБ-7
35
20
340

Мачта:
         грузоподъемность, кН
         рабочая высота, мм

120
7500

Габариты в транспортном положении, мм

7400x2300x3280

Масса, кг

2327



Буровые установки для ударно-канатного механического бурения


Категория:

   Основы бурения


Публикация:

   Буровые установки для ударно-канатного механического бурения


Читать далее:

   Технология ударно-канатного бурения

Буровые установки для ударно-канатного механического бурения

Для бурения гидрогеологических скважин СТСЭВ 2445—80 предусмотрены установки УГБ-ЗУК и УГБ-4УК (соответственно третьего и четвертого классов, ударно-канатные). При разведке россыпных месторождений золота применяют установки УГБ-ЗУК, БУ-20-2М и «Амурец».

Установка УГБ-ЗУК смонтирована на тележке с пневматическими колесами и транспортируется буксированием со скоростью до 20 км/ч.

Вращение с вала двигателя через клиновые ремни передается на главный вал, от которого цепной передачей приводится вал инструментальной лебедки и зубчатыми передачами — вал ударного механика, желоночный и талевый барабаны.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Главный вал установки размещен на раме в трех роликовых радиально-сферических подшипниках. На конце вала шпонкой закреплен приводной шкив. Шестерни привода вала ударного механизма, желоночного и талевого барабанов, а также звездочка привода инструментальной лебедки опираются на главный вал через шариковые подшипники и включаются от него во вращение индивидуальными фрикционными муфтами.

Рис. 1. Буровая установка УГБ-1ВС:
1 — автомашина; 2 — топливный и масляный баки; 3 — дизель; 4 — коробка передач; 5 – цилиндры подъема мачты, 6 – лебедка; 7-мачта; «траверса с кронблоком, 9 – цилиндры подачи снаряда; 10 трехгранный вал; 11 – подвижyый вращатель с кареткой; 12 – угловой реверсивный редуктор; 13 — домкраты

Рис. 2. Главный вал УГБ-ЗУК:
1, 6 — муфты включения; 2 — главный вал; 3 — звездочка привода инструментальной лебедки; 4 — подшипники вала; 5 — шестерня привода талевой лебедки; 7 — шестерня привода ударного механизма; 8 — шестерня привода желоночной лебедки; 9 — приводной шкив; 10, 11, 12, 13 — фрикционные муфты

Инструментальная лебедка служит для спуска и подъема долбежного снаряда, а также для регулирования его подачи при помощи ленточного тормоза в процессе долбления. Вал лебедки опирается на два радиально-сферических подшипника. Барабан с тормозным шкивом и звездочка, получающая вращение от главного вала, закреплены на валу лебедки шпонками. На барабане имеется делительный диск, отделяющий рабочую часть каната от резервной.

Ударный механизм предназначен для производства долбежных операций при бурении и состоит из двух основных частей: шатунно-кривошипного устройства и балансир-ной рамы.

Шатунно-кривошипное устройство имеет ударный вал, на котором закреплено зубчатое колесо, находящееся в постоянном зацеплении с зубчатым колесом главного вала. На концах ударного вала закреплены два кривошипа, соединяемые пальцами с нижними головками шатунов. Верхние головки шатунов шарнирно соединены с балансирной рамой, имеющей направляющий и оттяжной ролики. Оттяжной ролик свободно укреплен на валике головки, шарнирно связанной с коробчатыми балками рамы. Направляющий ролик свободно посажен на валик, концами опирающийся на подшипники задних стоек рамы. Перестановкой кривошипных пальцев в отверстиях, различно удаленных от оси вращения, можно изменять размах качаний оттяжного ролика, а следовательно, высоту подъема и сбрасывания бурового снаряда. Частоту ударов снаряда по забою изменяют при помощи сменных шкивов на валу электродвигателя.

Балансирная рама имеет компенсационное устройство, которое делает работу ударного механизма более эффективной и снижает действие на него динамических нагрузок.

Подача снаряда при бурении осуществляется путем кратковременного растормаживания и поворачивания на некоторый угол барабана инструментальной лебедки.

Желоночная лебедка служит для работы с желонкой (спуск, наполнение, подъем). Талевая лебедка предназначена для работы с обсадными трубами. Барабаны этих лебедок через радиально-сферические подшипники опираются на общую ось. Оба барабана имеют по зубчатому колесу для получения вращения от главного вала и оборудованы ленточными тормозами.

Телескопическая мачта УБ-ЗУК состоит из нижнего и верхнего звеньев. Нижнее звено шарнирно связано с рамой станка. В подошву нижнего звена ввинчено два опорных винта, разгружающих шарнирное соединение мачты с рамой и передающих нагрузки мачты на подкладываемый под них брус. Верхнее звено мачты перед транспортировкой установки вкладывается в нижнее. В рабочем, выдвинутом положении, верхнее звено специальными кулачками опирается на нижнее и дополнительно скрепляется с ним болтами. Верхнее звено мачты оборудовано головными роликами для инструментального и желоночного канатов. Несколько ниже, на общей оси, расположены три ролика для талевого каната. Для обслуживания головного оборудования в верхней части мачты укреплена площадка, а для выполнения вспомогательных работ к мачте шарнирно присоединена укосина с цепной талью.

Рис. 3. Ударный механизм УГБ-ЗУК

Рис. 4. Мачта УГБ-ЗУК

При перевозках установки мачта находится в горизонтальном положении, а перед началом бурения она поднимается и укрепляется трубчатыми тягами и четырьмя растяжными канатами диаметром 12 мм. Поднимается, опускается и раздвигается мачта лебедкой с приводом от шестерни желоночного барабана.

Что такое ударное бурение? — Определение из Trenchlesspedia

Что означает ударное бурение?

Ударное бурение — это метод бурения, при котором тяжелое ударное или режущее долото прикрепляется к кабелю и вставляется в скважину. Тяжелое сверло или молот неоднократно поднимают и опускают, таким образом пробуривая землю.

Молоток изготовлен из закаленной стали с твердым сплавом на долотовидной долоте. Ударно-канатное бурение является распространенным методом бурения, используемым для геотехнических исследований. Этот метод бурения позволяет устанавливать обсадную трубу внутри скважины, что позволяет бурить глубокие скважины. Это наиболее удобный и распространенный метод интрузивных инженерно-геологических исследований.

Реклама

Trenchlesspedia объясняет Ударное бурение

Ударное бурение может использоваться для рытья скважин глубиной до 60 м в зависимости от состояния грунта и доступа к площадке.

С помощью этого метода могут быть извлечены различные типы образцов, например:

  • Сплоченные нарушенные образцы.
  • Зернистые нарушенные образцы.
  • Ненарушенные образцы.
  • Образцы поршня.
  • Образцы разъемных стволов (используются стандартные испытания на проникновение).

Буровая установка ударного действия с кабелем состоит из лебедки и вышки, которую можно сложить и буксировать на площадку и обратно.

Для связных грунтов скважину бурят глиняным резцом, для несвязных грунтов используют обойму. Борта скважины поддерживаются с помощью обсадной трубы по мере проходки скважины.

Для очень твердого грунта, в который трудно проникнуть, или для препятствий, таких как валуны, можно использовать долото. В скважине можно проводить такие испытания, как стандартное испытание на проникновение (SPT), испытание скважинной лопаткой, а также испытания с падением или подъемом напора.

Связанный вопрос

Когда инженеры должны учитывать поверхностное трение при написании спецификации бурового раствора для проекта ГНБ?

Реклама

Синонимы

кабель ударно-сверлильный

Поделись этим термином

Связанные термины
  • Ударный цикл
  • Ударный молоток
  • Ударное бурение кабеля
  • Пробоотборник с разъемным бочонком
  • Стандартный тест на проникновение
  • Когезионный нарушенный образец
  • Гранулированный нарушенный образец
  • Нетронутый образец
  • Образец поршня
Связанное Чтение
  • Проведение замеров напряжения на месте: гидравлический разрыв пласта или гидроразрыв пласта. Методы перекрытия
  • Техника гидроразрыва пласта: вещи, которые вы должны знать
  • Углубленный взгляд на роль систем буровых растворов в бестраншейном строительстве
  • Бестраншейный гидроразрыв пласта: как его предотвратить?
  • Смешивание бурового раствора: наука о буровом растворе в ГНБ
  • Что такое горизонтально-направленное бурение?
Теги

Бестраншейные методыРаскопкиБуровое оборудованиеГеотехническое исследование участкаБестраншейные технологии

Актуальные статьи

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Бестраншейное строительство

Микротоннелирование против.

Горизонтально-направленное бурение: понимание различий между этими ключевыми бестраншейными методами

Буровая установка для тросового инструмента 100-200 м Ударно-сверлильный станок

Наши производственные масштабы алмазной буровой установки, буровой установки, насоса для торкретирования очень велики, и у нас есть современные производственные предприятия. Наша компания постоянно изучает новые технологии, совершенствует свои технические недостатки в обучении и стремится предоставлять хорошие и надежные продукты для групп спроса. Мы искренне приветствуем клиентов со всего мира, чтобы посетить нас, с нашим многогранным сотрудничеством и совместной работой для освоения новых рынков, создания беспроигрышного блестящего будущего.

RC-10A Ударная буровая установка для бурения водяных скважин и свайного фундамента . Он может адаптироваться к различным геологическим условиям,
специально для бурения отверстий в гравии и камне с сильной адаптацией.
Между тем, эта машина имеет высокую эффективность порообразования и хорошее качество формирования ворса. У него простое и комфортное управление, для работы достаточно двух рабочих. Наш кабельный ударно-сверлильный станок может стать вашим самым экономичным и практичным выбором!

Преимущества

1. Этот кабельный ударно-сверлильный станок в основном используется для свайного фундамента, строительных свай, водяных колодцев и скважин. Это относится к различным геологическим условиям.
2. В прицепе установлены все компоненты, такие как электродвигатель, приводной двигатель, подъемник, мачта и т. д. Это удобно при транспортировке.
3. Эта установка для ударного бурения может использоваться в кривошипно-шатунном механизме для преобразования вращательного движения мощности в переменное движение через стальной трос для приведения ударного долота в движение вверх и вниз.

4. Эта буровая буровая установка использует ударный эффект свободного падения молота, чтобы разбить почву, песок, гравий или камень на куски, а затем использовать шлаковую трубу или буровой насос для очистки шлака из скважины. .

Области применения

Эта машина ударного бурения с кабелем широко используется для свайного фундамента, строительства гражданских зданий, бурения скважин на воду, строительства дорог и т. д.

0129

Спецификация Модель буровой установки

RC-10A

90 004 Размеры (м)

9,30*2,50*3,10

Вес (кг)

30200

Диаметр сверления (мм)

300-2200 мм

Глубина бурения (м)

300 м

Максимальный вес сверла (кг)

5000

Ход удара (мм) )

Макс. 850, Мин. 700

Скорость удара (раз/мин)

38-42

Электродвигатель 9 0005

90 кВт

Высота мачты (м)

Одинарный стержень 8,5-9,5 м;

Двойная балка12,5 м

Грузоподъемность массы (кг)

50000

9016 8
