Быстрозажимной патрон как разобрать: Патрон для дрели (быстрозажимной, ключевой): как снять, заменить, разобрать

Патрон для дрели (быстрозажимной, ключевой): как снять, заменить, разобрать

1. Основные виды патронов для дрели
2. Конструкция и особенности зубчато-венцового патрона
3. Как снять патрон с резьбовым соединением
4. Замена и разборка патрона на дрели

Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

• зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;

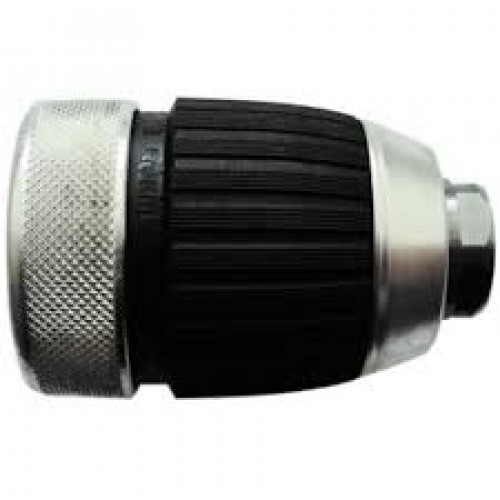

• быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конструкция и особенности зубчато-венцового патрона

Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

• корпус цилиндрической формы;
• регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
• кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

Конструкция кулачкового (зубчато-венцового) патрона с ключом

В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

• сверл;
• фрез;
• метчиков с хвостовиками небольшого диаметра.

Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

Как снять патрон с резьбовым соединением

Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

• вставить крестовую отвертку в головку винта патрона на дрели;
• легкими ударами молотка углубить винт в резьбовое отверстие.

Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

• 1,5–13 М12х1,25;
• 1,5–13 1/2 – 20UNF.

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

• В10;
• В12;
• В16;
• В18.

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Если конструктивные элементы сильно изношены и восстановить их не представляется возможным, лучше заменить весь механизм, что обойдется значительно дешевле, чем его ремонт.

Как снять патрон с дрели — инструкция для быстрозажимного и ключевого патрона

Дрель в том или ином варианте – обычная, с ударным механизмом, микро-дрель (бормашина) – знакома почти всем. При ее нормальной работе пользователи не задумываются о том, как работает устройство и на какие детали разбирается. А вот в случае поломки приходится узнавать, что и как называется и как это что-то снять для замены или ремонта.

Не будем здесь говорить о привычном методе действий под названием «научный тык», а обратимся к пункту рекомендаций «Если все это не помогло, прочтите наконец инструкцию».

Содержание статьи

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

• электродвигателя, создающего движение вращения;
• механизма, передающего это вращение к зажимному устройству;
• и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом. После этого они снимается с вала по кускам.

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно — как снять патрон с дрели Интерскол.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно попробовать разобрать.

Есть интересный способ разборки конусного патрона без варварских методов типа распиливания или разрезания болгаркой.

1. Губки сводятся внутрь патрона.
2. К передней поверхности патрона с помощью доски или толстого металлического листа (бруска) прижимается пластина упругого материала – пенополистирола, пенопласта – толщиной не менее 15…20 мм.
3. Саму дрель плотно прижать к ровной поверхности (столу) и включить ударный режим. Если такого режима в инструменте не предусмотрено, патрон предварительно свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта работоспособность патрона восстанавливается обычно не в полной мере, лучше все же заменить деталь на новую с аналогичной маркировкой. При этом важно помнить: даже если удастся без проблем понять, как как снять патрон с советской дрели образца эдак 50-какого-то года, поставить на нее новый импортного производства может и не получится – не совпадение идет как по диаметру резьбы, так и по ее шагу и типу.

Для примера показано, как снять патрон с дрели Макита и как выглядит резьба в соединении патрона и вала.

Заключение

Несмотря на разнообразие моделей сверлильной и сверлильно-ударной техники ручного типа, замена или обслуживание патрона не представляют особых затруднений. Делая это периодически при появлении биений, плохом удержании сверла или других проблемах, Вы значительно продлите срок жизни своего инструмента.

Как снять сверлильный патрон | A Smart Guide

Последнее обновление: 21 октября 2022 г., 19:50

Далее на этой странице

Снятие патрона с дрели

Патрон для дрели бывает разных форм и размеров, но большинство из них имеют отверстие в центре который используется для удержания сверла. Сверлильный патрон представляет собой небольшой металлический стержень, который вставляется в центр сверла. Сверлильный патрон поставляется в различных размерах, чтобы соответствовать доступным сверлам. Вы можете использовать ключ для сверлильного патрона, чтобы правильно выровнять сверло. Если вам нужно снять сверлильный патрон, ключ будет следовать за хвостовиком, чтобы вытолкнуть сверлильный патрон из сверла. Вы можете использовать гаечный ключ, чтобы снять патрон дрели двумя способами. Первый способ заключается в том, чтобы вручную вытолкнуть сверлильный патрон из вала с помощью гаечного ключа. Давайте углубимся в детали.

Снимите сверлильный патрон

Сверлильный патрон со временем изнашивается, покрывается ржавчиной и пылью. Это приводит к ошибкам по умолчанию и низкой производительности. Теперь вам решать, почистить его или заменить. Первый шаг – снять его с дрели. Ниже приведены инструкции, которым необходимо следовать при снятии сверлильного патрона. Для получения инструкций по использованию бесключевого патрона отрегулируйте патрон вручную, а для получения инструкций по использованию конического патрона используйте ключ или инструмент для снятия патрона сверлильного станка.

Этапы снятия сверлильного патрона

1. Возьмите большой шестигранный ключ и затяните его в куске. Для беспроводной дрели включите пониженную передачу и положение дрели.
2. Возьмите молоток и ударьте по нему, чтобы освободить патрон от шпинделя.
3. Отверните патрон.
4. Возьмите новый патрон и закрутите его.
5. Затяните руками и, наконец, отверткой.
6. Запустите дрель для проверки.

Как заменить патрон на дрели

Шаги

1. Открутите винт в центре патрона, если он есть. Если это не так, идите прямо с шестигранным ключом. Вставьте его так же, как вы вставляете сверло, и зажмите его на месте
2. Открутите патрон гаечным ключом, используя тиски или руку.
3. Прокрутите патрон с помощью шестигранного ключа и снимите патрон с переключателя
4. Если вы хотите заменить его, навинтите патрон на переключатель.
5. Затяните заднюю часть патрона с помощью сканера.
6. Вверните винты в патрон.

Как заменить патрон дрели

Замена дрели без ключа

1. Выверните винт в центре патрона и ослабьте кулачки патрона. В основании есть винт, который необходимо прикрутить к корпусу дрели. В винте есть жидкость для фиксации резьбы, которая требует больше энергии. Используйте подходящую отвертку, чтобы удалить винт с обратной резьбой.
2. В некоторых моделях нет винтов, в этом случае пропустите этот шаг. Если винт застрял, выбейте его и снимите.
3. Этот процесс включает в себя вставку шестигранного ключа в патрон и вращение шестигранного ключа при затягивании патрона. Он должен быть на месте.
4. Установите коробку передач на самое низкое значение, чтобы шестерни имели меньшее сопротивление.
5. Используйте молоток, чтобы постучать по шестигранному ключу; он должен лежать, когда вы позиционируете сверло. Шестигранный ключ должен нависать над верстаком. Нанесите удар вниз по концу шестигранного ключа с помощью деревянного или резинового молотка. Удар по нему против часовой стрелки ослабляет патрон от дрели. Если вы не уверены, обратитесь за советом к производителю. Вы должны быть уверены, что ваша модель имеет стандартную или обратную резьбу на сверлильном шпинделе. Если удар будет сильным, вы треснете обсадную колонну. Используйте легкую силу и, при необходимости, увеличивайте.
6. Снимите патрон рукой, отвинтив его.
7. Замените жидкость на винте и нанесите немного жидкости на конец винта. Распределяйте его равномерно, пока вы катаете его на пальце. Если в быстрозажимном патроне нет винта, нанесите фиксирующую жидкость на резьбу звездочки, которую он накручивает на дрель.
8. Установите новый патрон. Наденьте основание патрона на шпиндель.
9. Откройте патрон и вставьте шестигранный ключ, затягивая его вручную.
10. Вставьте винт и затяните его, повернув против часовой стрелки.

Замена быстрозажимного сверлильного патрона с помощью ударного гайковерта

1. Вставьте шестигранную головку в патрон. Ударный гайковерт дает большее усилие, чем шестигранный ключ.
2. Затяните патрон, удерживая его на месте. Если в центре патрона есть лишний винт, затяните его. Остерегайтесь повреждения патрона или сверла из-за силы.
3. Выключить сеялку и перевести редуктор в заблокированное положение. Она не должна любить ни назад, ни вперед.
4. Поверните шестигранную головку в обратном направлении и короткими рывками вставляйте ударный гайковерт до тех пор, пока патрон не ослабнет.
5. Открутите рукой и снимите патрон.

Замена конического сверлильного патрона

1. Измерьте диаметр шпинделя. Найдите шпиндель между основанием патрона и сверлом.
2. Возьмите клин для снятия патрона. Возьмите тот, у которого зазор между двумя рычагами больше диаметра шпинделя.
3. Вставьте клин между патроном и сверлом. Два плеча клина должны находиться вокруг шпинделя в этом зазоре.
4. Забивайте клин до тех пор, пока патрон не соскочит со сверла.
5. Вставьте новый конический патрон. Шпиндель и патрон должны быть чистыми и обезжиренными. Защитите патрон куском дерева. Постукивайте по носику патрона молотком, пока он надежно не зафиксируется на шпинделе.
6. Снимите шпиндель.
7. Откройте патрон и поместите его над губками тисков.
8. Вставьте металлический пробойник в центральное отверстие.
9. Ударьте молотком по металлу, пока шпиндель не оторвется от дрели.

Снятие патрона со сверлильного станка

Патроны сверлильного станка подходят к своим сверлильным станкам по-разному. Валы сужаются, чтобы плотно входить в шпиндели сверлильных станков. Конус Морзе — это тип используемого конуса. Снимите патроны сверлильного станка, если они погнуты. Неправильная установка приводит к выпадению патрона. Ниже приведены инструкции по установке и необходимые инструменты.

Инструменты

Инструмент для снятия патрона

Инструмент для восстановления патрона упрощает процесс. Он убирает люфты. Инструмент для снятия патрона имеет форму, подходящую внутрь. Он имеет смотровое окно на шпинделе сверла. Вбейте инструмент для снятия патрона в шпиндель, и окно надавит на верхнюю часть патрона вниз, пока конусная посадка не ослабнет. Это когда патрон выпадает из пресса.

Ступени

1. Очистите патрон перед снятием, используя мягкую ткань и ацетон.
2. Вставьте сверлильный патрон в пресс.
3. Вставьте инструмент для снятия патрона в окно шпинделя пресса.
4. Вбейте инструмент в окно так, чтобы патрон выпал из пресса.
5. Поднимите сверлильный стол и убедитесь, что патрон не поврежден.
6. Используйте молоток и кусок твердой древесины, если инструмент недоступен. Избегайте повреждения сверлильного патрона.
7. Возьмите молоток и кусок дерева.
8. Расположите твердую древесину над патроном под углом.
9. Ударьте по твердой древесине, когда патрон выпадет. Сила удара молотка должна быть направлена ​​вниз, чтобы не погнуть вал патрона.
10. Втяните кулачки, чтобы не повредить патрон. Опустите стол для пресса.
11. Ударьте по патрону киянкой и снимите патрон.

• Автор
• Последние сообщения

Дэвид Д. Хьюз

Я просто люблю создавать что-то своими руками. Удивительно, как мало я ценил эти навыки, когда был моложе. Сегодня это источник большой радости. Я строгаю, вырезаю, выжигаю по дереву и многое другое!

Последние сообщения Дэвида Д. Хьюза (посмотреть все)

Идеи отделки токарной обработки + видеогид

Как определить направление волокон? Практическое руководство

Как отремонтировать и заменить патрон сверлильного станка

К

Крис Бейлор

Крис Бэйлор

Крис Бэйлор — эксперт по деревообработке и писатель с более чем десятилетним опытом практического столярного дела. Он учился у мастеров-плотников, а также проектирует деревянные инструменты и мебель, размещая учебные пособия на веб-сайтах, включая Мастерскую столяра и Самодельные инструменты.

Узнайте больше о The Spruce Crafts’
Редакционный процесс

Обновлено 22.01.20

Семьдесят четыре / Getty Images

Наличие точного сверлильного станка в вашем распоряжении является одним из ключевых преимуществ, которыми обладают мастера по дереву перед плотниками и другими мастерами, которые должны носить инструменты на рабочем месте. Мало того, что сверлильный станок может выполнять большие чистые отверстия более эффективно, безопасно и с гораздо меньшими физическими усилиями, чем дрель, он также отлично справляется с другими полезными задачами, такими как растачивание длинных шпиндельных отверстий или использование в качестве шлифовального станка для шпинделя. шлифование криволинейных вырезов, созданных электролобзиком или ленточной пилой.

Кроме того, сверлильный станок может работать с битами, которые намного крупнее и точнее, чем те, которые обычно используются с портативными дрелями. Например, не рекомендуется использовать долото Форстнера для вырезания отверстия с плоским дном с помощью ручной дрели, но сверлильный станок справится с этой задачей без особых усилий.

Но для выполнения любой из этих задач патрон сверлильного станка — зажимная головка, удерживающая и вращающая сверла, — должен быть в хорошем рабочем состоянии. Если патрон не удерживает сверло ненадежно, или если оно тугое или не выровнено, ваш сверлильный станок не будет работать должным образом, и отверстия, которые вы просверлите, не будут такими точными.

Как работает патрон сверлильного станка

Патрон сверлильного станка обычно представляет собой трехкулачковый зажим, который равномерно и надежно затягивается вокруг хвостовика сверла. Большинство патронов для сверлильных станков имеют размер не менее 1/2 дюйма (размер патрона указывает максимальный диаметр хвостовика, который он принимает), а многие имеют размер 3/4 дюйма. Патрон затягивается ключом с редуктором, который называется ключом для патрона . Чтобы установить биту, вы просто вставляете хвостовик биты в патрон и вручную затягиваете кольцо до тех пор, пока губки не будут равномерно и надежно удерживать биту, а затем вставляете кончик ключа в одно из отверстий на патроне выше. кольцо, совместив шестерни на ключе с шестернями на патроне. Поверните ключ патрона по часовой стрелке, чтобы затянуть патрон, или против часовой стрелки, чтобы ослабить зажим патрона на бите.

Обслуживание патрона часто сводится к простой очистке его, пока он еще находится на месте, но примерно раз в год рекомендуется полностью снять его для глубокой очистки, а затем снова установить. Для инструмента, который интенсивно использовался в течение многих лет, может потребоваться новый патрон.

Инструменты и расходные материалы, которые вам понадобятся

• Воздушный компрессор или баллон со сжатым воздухом
• Чистая ткань
• Смазка для сушки
• Защита для глаз
• Шестигранные ключи
• Молоток (при необходимости)
• Рожковые ключи (при необходимости)
• Сменный патрон (при необходимости)

Инструкции

1. Очистите патрон

   Чтобы почистить патрон, сначала отсоедините кабель питания от розетки в целях безопасности. Затем вытащите биту из патрона и поверните кольцо так, чтобы кулачки полностью выдвинулись. Протрите патрон сухой безворсовой тканью. Затем полностью втяните челюсти и выдуйте все опилки из отверстия челюсти сжатым воздухом. Это удалит любые свободные опилки или грязь из кулачков патрона.

   СОВЕТ : При использовании воздушной форсунки для выдувания любых незакрепленных частиц надевайте защитные очки, чтобы защитить глаза от летящих частиц.

2. Смажьте патрон

   После очистки патрона внутри и снаружи смажьте его, распылив небольшое количество качественной высыхающей смазки (например, Boeshield T-9) на открытые кулачки патрона. Поверните кольцо, несколько раз выдвинув и втянув губки, пока смазка не впитается в механизм, затем сотрите излишки.

   Если эта простая процедура очистки и смазки не приводит патрон в нормальное рабочее состояние, продолжайте снимать патрон для более тщательной очистки.

3. Снимите патрон

   На большинстве ручных дрелей патроны снимаются путем ослабления установочного винта внутри открытых кулачков патрона, но в сверлильном станке патрон имеет конический вал, который запрессован в шпиндель.

   Чтобы начать снятие, нажмите на ручку инструмента, чтобы опустить пиноль и патрон до упора, затем поверните фиксатор пиноли, чтобы зафиксировать механизм в опущенном положении.

   Затем найдите большую вертикальную прорезь внутри стержня пера. Если вы найдете этот слот, вставьте ключ для снятия патрона и постучите по его концу молотком, чтобы выбить патрон из шпинделя пиноли.

   Если у вашего патрона нет ключа для снятия и соответствующего паза, поднимите пиноль, пока верхний край втулки патрона не окажется примерно на 1/2 дюйма ниже корпуса дрели, и затяните фиксатор пиноли, чтобы зафиксировать пиноль. Затем наденьте головку большого рожкового ключа на шпиндель пиноли чуть выше воротника патрона. Сильно нажмите на большой гаечный ключ, чтобы вытащить патрон из шпинделя пиноли.

4. Очистите патрон

   Сняв патрон, протрите конический вал патрона сухой безворсовой тканью. Затем продуйте отверстие в нижней части шпинделя пиноли сжатым воздухом, чтобы удалить грязь или опилки.
