Части крыши: Элементы крыши. Названия. Подробное описание

Содержание

Элементы крыши. Названия. Подробное описание

Выбор конкретной крыши и кровли необходимо делать еще на стадии проектирования строения. Современные технологии и стройматериалы позволяют архитекторам создавать огромное разнообразие решений как по конструкционным особенностям, так и по используемым покрытиям и технологиям. Во время выбора конкретного решения принимается во внимание большое количество факторов, влияющих на элементы крыши. Несмотря на такое разнообразие типов и конструкций крыш все они имеют несколько общих элементов.

Элементы крыши. Названия

Название элемента крышиКраткое описание

Стропильная система

Может быть плоской односкатной, двускатной, многоскатной вальмовой, сложной, купольной и т. д. Сами стропила могут быть наслонными и висячими, целыми или наращиваемыми.

Обрешетка

В зависимости от типа кровельных материалов бывает сплошной или решетчатой. Некоторые крыши имеют специальную вентиляционную контробрешетку.

Кровельный пирог

Используется во время обустройства теплых крыш, состоит из пароизоляционного слоя, утеплителя и ветрозащиты.

Кровельное покрытие

Может быть рулонным или штучным, из натуральных или искусственных материалов. Материалы кровли оказывают существенное влияние на ее стоимость и сложность кровельных работ.

В таблице приведены только общие названия, каждый вид кровли имеет свои дополнительные элементы. На крышах могут быть окна и фронтоны, водостоки и иные инженерные конструкции.

Содержание статьи

  • 1 Элементы крыши и их названия
    • 1.1 Фронтоны
    • 1.2 Скат
    • 1.3 Эркер
    • 1.4 Мауэрлат
    • 1.5 Лежень
    • 1.6 Цены на брус
    • 1.7 Балки перекрытия
    • 1.8 Карниз
    • 1.9 Опорная рама
    • 1.10 Конек
    • 1.11 Цены на различные виды кровельных коньков
    • 1.12 Центрирующее ядро
    • 1. 13 Стропилины основной крыши
    • 1.14 Кобылки
    • 1.15 Короб для софитов
    • 1.16 Угловые стропилины
    • 1.17 Нарожники
    • 1.18 Стропилины эркера
    • 1.19 Нижний подкос
    • 1.20 Вертикальная стойка
    • 1.21 Верхний подкос
    • 1.22 Горизонтальная затяжка
    • 1.23 Ендовы
    • 1.24 Подвесы конькового прогона
    • 1.25 Обрешетка
    • 1.26 Контробрешетка
    • 1.27 Ветровые доски
    • 1.28 Карнизные доски
    • 1.29 Цены на доски строительные
    • 1.30 Кровельное покрытие
    • 1.31 Кровельный пирог
    • 1.32 Водостоки
    • 1.33 Цены на водостоки
    • 1.34 Снегозащита
    • 1.35 Чердачные помещения
  • 2 Заключение
    • 2.1 Видео – Узлы стропильной системы

Элементы крыши и их названия

Наиболее часто используемые элементы крыши рассмотрим на примере одной из самых сложных конструкций – вальмовой кровле с эркером.

Вальмовая крыша с эркером

Далее поговорим о тех элементах, которые на вальмовой крыше использованы не были. Сразу по ходу описания будем давать краткие объяснения к названиям элементов.

Рассматриваемая крыша не имеет фронтонов, основная часть перекрывается двускатной вальмовой, эркер имеет шатровое покрытие.

Фронтоны

Фронтон – передняя часть стены различной формы. По бокам ограничивается двумя скатами, в нижней части карнизом. Фронтоны чаще всего изготавливаются из тех же стройматериалов, что и фасадные стены, но есть и иные варианты строительства этих элементов.

В последнее время существенно расширился геометрический вид фронтонов, теперь можно встретить следующие их формы:

  • килевидную – напоминают перевернутый корабль;
  • лучковидную – форма лука;
  • полукруглую – вершина с циркульным завершением;
  • прерванную – имеется горизонтальный карниз для вставки окна;
  • самцовую – сложенную из бревен в качестве продолжения венцового участка стены;
  • ступенчатую – размеры ступенек уменьшаются кверху;
  • трапециевидную – фронтон в виде правильной трапеции.

Фронтон в архитектуре

На обыкновенных зданиях фронтоны чаще всего имеют традиционную треугольную форму.

Треугольный фронтон

Скат

Часть крыши, располагающаяся между крайними стропильными ногами. Может иметь форму трапеции, прямоугольника, треугольника и т. д.

Скат

В многоквартирных домах крыши чаще всего односкатные плоские, скат – бетонная плита перекрытия. Такие крыши имеют рулонные покрытия, в некоторых случаях могут быть эксплуатируемыми. На них делают зимние сады, площадки для отдыха, бассейны и прочие элементы для повышения комфортности проживания.

Плоская крыша с бассейном

Эркер

Выступающая за проекцию фасада часть здания со своей отдельной кровлей. Крыша эркера может быть полукруглой, прямоугольной или многогранной. В нашем примере эркер симметричен и расположен точно посредине фасадной стены. Размеры здания 11×13,5 м. Стропильные ноги и вертикальные опоры упираются на мауэрлаты и лежни.

Эркер

Мауэрлат

Изготавливается из досок или бруса, фиксируется по периметру фасадных стен или к специально подготовленному армирующему поясу. На мауэрлат упираются нижние концы стропильных ног. Элемент должен прочно фиксироваться, если кладочные материалы фасадных стен не отличаются высокими показателями физической прочности, то под мауэрлат обязательно обустройство армирующего пояса. В брусчатых домах в качестве мауэрлата используется верхний венец. Для предупреждения расползания стен применяются металлические или деревянные нагели большого диаметра и длины, они связывают между собой несколько венцов дома.

Мауэрлат

Лежень

Изготавливается из бруса или доски, крепится к несущим межкомнатным перегородкам сразу к кладочным материалам или армопоясу, служит опорой для различных упоров стропильной системы.

Лежень

Между стенами и деревянными элементами всегда следует укладывать гидроизоляцию, универсальным и самым оптимальным вариантом считается обыкновенный рубероид. Есть лишние деньги и желание их потратить – можно покупать современные мастики на основе модифицированного битума. Строительный эффект тот же, финансовый намного отличается от варианта с рубероидом.

Цены на брус

Брус

Балки перекрытия

Этот архитектурный элемент можно относить как к потолку, так и к крыше. Дело в том, что на эти балки упираются многие упоры стропильной системы, без них строительство сложных кровель невозможно.

Балки перекрытия

Расстояние между балками выбирается с учетом стандартных размеров утеплителей. Во время установки этих элементов следует принимать во внимание особенности крыши эркера, балки должны держать все стропильные ноги. Угловые балки эркера располагаются на биссектрисе угла, в противном случае крыша и вылет карниза будут несимметричными. Укладываются на мауэрлаты и лежни или на стены.

Карниз

Элемент, который отделяет вертикальную плоскость стены от плоскости крыши, называется карнизом.

Подшивка карниза

Может иметь несколько разновидностей.

  1. Ордерный карниз. Резко выходит вперед и сильно нависает над частями фасада, выполняет функцию их защиты от атмосферных осадков.
  2. Гезимс. Карниз имеет вид полосы, расчлененной на несколько продольных выступов и впадин, может располагаться как непосредственно под крышей, так и между этажами как декоративный элемент фасада здания.

Если строение имеет деревянный карниз, то его рекомендуется подшивать досками сразу после монтажа балок, это намного упрощает работы по дальнейшему строительству стропильной системы. Кроме того, сам карниз также намного проще подшивать сразу после установки балок. После того как балки перекрытия и карниз готовы, можно приступать к установке опорной рамы.

Подшивка карниза доской

Опорная рама

Один из самых важных несущих элементов крыши. Состоит из вертикальных опор, прибитых к лежням, и горизонтальных коньковых прогонов. Размеры опорной рамы зависят от размеров крыши, сложные варианты могут иметь несколько опорных рам: одна устанавливается под коньком, остальные в самых слабых местах стропильных ног.

Опорная рама

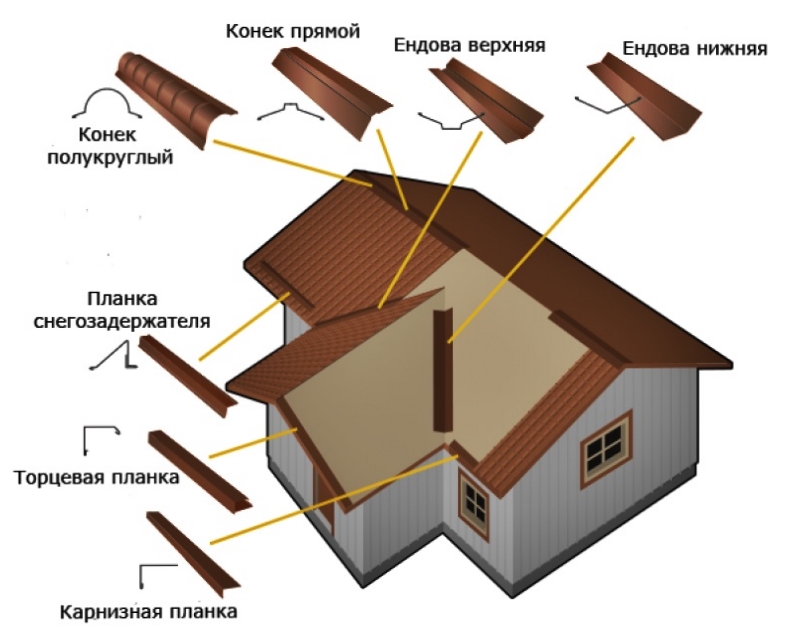

Конек

Линия стыка верхних частей скатов крыши. Простые крыши имеют только один конек, у сложных таких элементов несколько.

Коньковый элемент кровли

На опорной раме крыши эркера устанавливается специальное приспособление – центрирующее ядро.

Цены на различные виды кровельных коньков

Конек кровельный

Центрирующее ядро

На нем сходятся все стропила крыши эркера. Это центрирующий элемент высотой примерно 50 см м толщиной около тридцати сантиметров. Делается он из сплошной чурки или клееных досок, служит упором для стропилин, фиксируется на вертикальной опоре рамы эркера.

Центрирующее ядро

Стропилины основной крыши

Самый важный и самый известный элемент кровли. Воспринимают на себе все усилия кровли, изготавливаются из досок различных размеров. Расчет делается на стадии проектирования дома. Вверху стропилины фиксируются друг к другу или к коньковой доске, могут упираться о коньковый прогон или иметь отдельную опорную раму.

Стропила

Внизу стропильные ноги упираются о мауэрлат, могут быть висячими наслонными.

  1. Висячие стропилины. Используются на небольших зданиях и сооружениях, имеют только две точки опоры. Вверху упираются друг о друга или в коньковую доску, расположенную между стропильными ногами. Внизу упираются о мауэрлат. Для усиления конструкции могут применяться затяжки. Это обыкновенные доски, фиксирующие две стропильные ноги в верхней части, таким образом подготавливаются простейшие фермы.
  2. Наслонные стропилины. Название элемента обозначает, что стропильные ноги наслоняются на любые дополнительные опоры. Они могут размещаться в различных местах, быть вертикальными или угловыми.

Особенности стропильных систем

Кобылки

Крепятся на стропилах, удлиняют эти элементы, позволяют уменьшать стоимость стропильной системы и улучшать ее эксплуатационные характеристики. Для изготовления кобылок могут использоваться тонкие доски, на них не воздействуют значительные усилия. Кобылки позволяют выводить скат за пределы стены на значительное расстояние и дополнительно защищать фронтонные стены от негативного воздействия естественных осадков.

Стропила с кобылками

Короб для софитов

Назначение – улучшение внешнего вида свесов скатов крыши, минимизация рисков подрыва кровли резкими порывами ветра. Изготавливается из досок, в дальнейшем зашивается деревянными или пластиковыми софитами.

Короб для софитов

Угловые стропилины

Используются только в сложных многоскатных крышах, самые длинные элементы стропильной системы. Требуют особенного внимания во время изготовления и установки.

Нарожники

Специальные элементы для увеличения жесткости фиксации угловых стропилин. Могут опираться о балки перекрытия или специально установленные элементы.

Нарожники

Стропилины эркера

Самые большие по размерам элементы сложной кровли, закрывают эркер. Одним концом упираются о центрирующее ядро, там сходится верхний край, а вторым концом на балки.

Стропила эркера

Это общая начальная конструкция крыши, в дальнейшем нужно устанавливать различные вертикальные, горизонтальные и наклонные связи для увеличения жесткости конструкции и повышения ее несущей способности. Количество рассчитывается индивидуально для каждой крыши, каждый вариант фермы может иметь существенные различия. Но есть общие виды элементов стропильных систем.

Нижний подкос

Устанавливается под углом к вертикали, один конец упирается о стропилину, второй о вертикальную опору и балку перекрытия.

Нижний подкос

Вертикальная стойка

Поддерживает стропильную ногу, устанавливается вертикально, нижний конец упирается о балку перекрытия.

Стойка

Верхний подкос

Монтируется в верхней трети стропильной ноги, устанавливается под углом, нижний конец упирается о горизонтальную затяжку.

Верхний подкос

Горизонтальная затяжка

Фиксирует две стропильные ноги в конструкцию фермы.

Стойки, затяжки и подкосы изготавливаются из досок, длинные вертикальные опоры и прогоны из бруса. Проектировщики часто предлагают эти элементы изготавливать из спаренных досок, так дешевле и надежнее. Спаренные доски всегда имеют более высокие показатели сопротивляемости на изгиб, чем брус такой же толщины.

Горизонтальная затяжка

Ендовы

Места стыка скатов под тупым углом. Наиболее опасный элемент крыши, именно здесь чаще всего возникают протечки. В ендовах устанавливается специальный брус или доска, которая называется ендовной. Во время строительства ендов нужно использовать лишь качественные пиломатериалы, обязательно делать мероприятия по их защите от гниения и повреждения вредителями.

Ендова кровли из металлочерепицы

Подвесы конькового прогона

Используются для усиления конструкции на больших по размеру крышах, изготавливаются из брусков или досок.

Подвесы конькового прогона

Все элементы стропильной системы должны между собой жестко фиксироваться. Делать это можно как при помощи современных металлических перфорированных пластин и уголков, так и обыкновенными гвоздями или металлическими скобами. После того как все работы закончены, можно приступать к изготовлению обрешетки.

Обрешетка

Удерживает кровельный материал, технические параметры зависят от физических характеристик кровельных покрытий. Обрешетка может быть сплошной или решетчатой. Очень важный с точки зрения длительности эксплуатации крыши элемент. Обрешетка должна гарантировать, что кровельное покрытие не будет прогибаться под весом снежного покрова, листы металлочерепицы прочно зафиксированы и не оторвутся резкими порывами ветра.

Обрешетка

Делать обрешетку можно как из новых, так и из бывших в употреблении пиломатериалов. Главное требование к ним – отсутствие гнилостных повреждений. Внешний вид никакого значения не имеет, обрешетка всегда скрывается кровельными покрытиями.

Контробрешетка

Монтируется на теплых кровлях, обеспечивает надлежащие условия естественной вентиляции для удаления влаги. Увеличивает время эксплуатации крыши, предупреждает преждевременный выход из строя нагруженных элементов стропильной системы. Линейные параметры контробрешетки имеют строгие нормированные значения. Несоблюдение рекомендаций профессионалов становится причиной нарушения эффективности естественной вентиляции, последствия такой ситуации очень неприятные.

Обрешетка и контробрешетка

Ветровые доски

Фиксируются на обрешетке со стороны фронтонов. Выполняют две функции: предупреждают подрыв кровли и улучшают внешний вид дома. Могут быть деревянными, металлическими или пластиковыми.

Монтаж ветровой доски

Карнизные доски

Улучшают дизайнерский вид крыши, предупреждают намокание стропильной системы. Изготавливаются из металла или пиломатериалов.

Лобовая планка для софитов

Цены на доски строительные

Доски строительные

Кровельное покрытие

Главная задача – создавать герметичное покрытие крыши, защищать внутренние помещения от ветра, дождя и снега. В настоящее время существует много видов кровли, каждый элемент крыши имеет свои технические характеристики. Во время выбора нужно смотреть не столько на стоимость, сколько на время эксплуатации. Дешевая кровля служит примерно десять лет, экономично очень дорого полностью менять кровлю через такой короткий срок эксплуатации.

Кровельные материалы

Кровельный пирог

Элемент присутствует только в теплых крышах, состоит из нескольких слоев.

  1. Парозащита. Назначение – предупреждать попадание влаги в утеплители. Этот элемент кровли обязателен только в тех случаях, когда для теплозащиты используется минеральная вата или эковата. Эти материалы способны впитывать большое количество влаги, а во влажном состоянии существенно увеличиваются показатели теплопроводности. Эффективность теплозащиты кровли уменьшается, деревянные элементы стропильной системы длительное время контактируют с влажным утеплителем. Как следствие – ускоренная порча пиломатериалов.
  2. Утеплительный слой. Чаще всего используется минеральная вата. Реально имеет всего два преимущества – не выделяет в воздух вредные химические соединения и не боится открытого огня. Недостатки – высокая стоимость, довольно большая масса, значительные показатели гигроскопичности и продуваемость ветром. Утеплительные материалы на основе полимеров этих недостатков не имеют. Что касается выброса вредных веществ, то современные пенопласты по этим показателям считаются безопасными для здоровья и санитарными организациями допущены к использованию в жилых помещениях.
  3. Ветрозащита. Предупреждает выдувание теплого воздуха из утеплителя. Применяется только в том случае, когда в качестве утеплителя использовалась минеральная вата. Для ветрозащиты используются высокотехнологичные современные мембраны, они пропускают пар из минваты, защищают ее от ветра и попадания конденсата.
  4. Капельник. Специальный элемент теплых крыш, собирает капли конденсата с кровли и ветрозащиты и направляет их в водосточную систему.
  5. Контробрешетка. Обязательный элемент теплой кровли, устанавливается между ветрозащитой и кровельными покрытиями. Контробрешетка обеспечивает функциональность естественной вентиляции подкровельного пространства. За счет этого быстро отводится влага, не допускается гниение деревянных элементов стропильной системы.
  6. Кровельное покрытие. Могут применяться как дешевые рулонные материалы для плоских односкатных крыш, так и дорогая натуральная штучная черепица для сложных дизайнерских кровель.

    Пирог крыши под металлочерепицу

    Кровельный пирог под мягкую кровлю

Элементы теплой крыши могут иметь различные названия используемых материалов, но от этого не изменяется их конструкционная функция.

Водостоки

Назначение – отвод талой и дождевой воды со скатов крыши, недопущение чрезмерного увлажнения почвы под фундаментом здания, защита цоколя от переувлажнения. Эти элементы крыши могут изготавливаться из пластика или металла, имеют различную стоимость и форму. Но всегда состоят из одинаковых элементов.

  1. Желоб принимает воду со скатов и направляет ее к вертикальным элементам водоотвода. Желоб имеет торцевые заглушки, комплектуется соединительными и поворотными элементами.

    Желоб водосточный

  2. Воронка. Может устанавливаться на желоба, по ней вода попадает из желоба в вертикальные трубы. Есть воронки, которые крепятся у ендов в тех местах, где монтаж обыкновенных желобов по каким-либо причинам невозможен. Такие воронки для сбора воды из ендов сразу подключаются к индивидуальным трубам.

    Воронка

  3. Крепежные элементы. Фиксируют трубы к фасадным стенам и желоба к стропильной системе. Позволяют регулировать углы наклона и расстояния, могут быть металлическими и пластиковыми.

    Держатель водосточной трубы

  4. Круглые трубы. Отводят воду от дома, комплектуются концевиками, соединителями, тройниками.

    Труба водосточная оцинкованная

    Тройник водосточной трубы

    Колено трубы

Водостоки – важный элемент крыши любого типа и на любом сооружении.

Цены на водостоки

Водостоки

Снегозащита

Этот элемент кровли выполняет две функции: защищает водостоки от чрезмерных усилий во время весеннего схода снега со скатов крыши и не допускает травмирования пешеходов. Снегозадержатели изготавливаются из металлических труб или листовой стали. Обязательно должны фиксироваться к стропилам или обрешетке, запрещается прикручивание только к кровле в местах ее провисания. Выбор конкретного типа снегозадержателей и мест их установки зависит от климатической зоны расположения здания.

Трубчатый снегозадержатель

Снегозадержатель для кровли

Чердачные помещения

Элементы крыши могут быть жилыми и нежилыми. В последнее время жилые чердачные помещения называются мансардами, но под такие цели они использовались и ранее. К сожалению не так часто, как хотелось многим владельцам домов. Проблема была в крайней отсталости советских строительных технологий и материалов. Как только на отечественном рынке появились импортные товары, мансарды стали очень популярными в нашей стране.

Мансарда с балками

Спальня на мансардном этаже

Нежилые чердачные помещения чаще всего используются в различных пристройках и хозяйственных сооружениях. Они применяются только для хранения различных вещей, в сельской местности переоборудуются для хранения урожая.

Заключение

В статье приведены названия элементов согласно терминологии строительных норм и правил, на практике строители могут называть те или иные конструкции различными словами, но их назначение от этого не меняется. Рекомендуется всегда пользоваться правильной терминологией, это предупредит неизбежную путаницу и возникновение досадных ошибок.

Видео – Узлы стропильной системы

Устройство крыши дома: основные элементы

Устройство крыши дома и ее основные элементы рассмотрим на примере скатной конструкции.

Скатная крыша состоит из несущих (стропильная система) и ограждающих (кровельная система) конструктивных элементов.

Конструктивные элементы крыши, выполняющие несущую функцию,  состоят из стропильной системы и прогонов, а также дополнительных крепежных материалов (стоек, ригелей, распорок, подкосов и т.д.), с помощью которых придается жесткость стропильной ферме. Несущие элементы составляют скелет крыши и принимают нагрузку ветра, выпавших осадков собственной массы крыши перераспределяя эти нагрузки на стены и специальные опоры. Требования к материалам и прочности несущих элементов достаточно высокие.

Прогон — балка, которая расположена горизонтально, опирающаяся на несущие элементы строения (стены, колонны).

Прогон связывает стропильную систему всей крыши и может быть изготовлен из дерева либо металла. Деревянные прогоны, как правило, могут быть сплошными, либо имеющие замкнутые или открытые поперечные сечения. Металлические прогоны бывают сплошные или решётчатые.

Кровельные прогоны делятся на три вида: коньковый прогон, боковой прогон и мауэрлат.

Коньковый прогон служит опорой верхней части крыши (конька).

Боковые прогоны располагаются между коньком и основанием крыши и являются дополнительной поддержкой стропильных ног.

Мауэрлат — брус, уложенный поверх наружных стен, на который опираются наклонные стропила.

Он жестко крепиться к несущей стене с помощью шпилек или анкерных болтов и является основой конструкции крыши. Между мауэрлатом и несущей стеной обязательно прокладывают гидроизоляцию, для избегания подпитывания деревянной конструкции влагой.

Стропильная система

Стропильная система — состоит из наклонных стропильных ног (стропил), вертикальных стоек и наклонных подкосов. Понизу стропильная система связывается горизонтальными подстропильными балками – ригелями. Стропила бывают деревянные или металлические, они подразделяются на висячие (распорные) и наслонные .

Висячие (распорные) стропила имеют точку опоры только на наружных стенах здания и применяются в строениях, где при больших габаритах дома (ширине), нет возможности использования промежуточных опор.

Висячие стропильные конструкции обычно применяются при устройстве мансардных крыш. Особенностью висячей стропильной системы является применение такого элемента, как затяжка.

Затяжка – это поперечный брус, который стягивает стропильные ноги в поперечном сечении, препятствуя скольжению вдоль наружной стены и разъезжанию стропильных ног, а также устраняя направленную распирающую горизонтальную нагрузку на стены.

Наслонные стропила кроме точек опор на наружных стенах имеют дополнительные точки опоры в средней части на промежуточные опоры, которые передают нагрузку на внутренние несущие стены. Наслонные конструкции стропильной системы применяют в проектах, где есть средняя несущая стена или столбчатые промежуточные опоры. Крыши с использованием наслонной стропильной конструкции более экономичны в количестве используемых пиломатериалов, а также более простые в сборке по сравнению с другими типами кровельных систем.

Ограждающие элементы крыши (кровельная система или кровля)

Ограждающие элементы крыши состоят из обрешетки и кровельного пирога, собственно кровли.

Обрешётка — сплошной настил, решетчатой конструкции, который устанавливается поверх стропильных ног.

Она устанавливается поперек стропил, усиливая пространственную структуру крыши и служит основанием для крепления кровельного материала. Обрешетка обычно изготавливается из дерева (доски, брусья, фанера) или металла (кровельные прогоны).

В зависимости от использования кровельного материала конструкция обрешётки может быть разреженной и сплошной.

Сплошная обрешетка (зазор настила до 1 см) применяется для мягких кровельных материалов (битумная черепица), рулонных материалов, плоского шифера.

Разреженная обрешётка больше применима под волнистый шифер, металлочерепицу, керамическую черепицу.

При любой нагрузке на кровлю, вне зависимости от вида крыши, обрешетка должна оставаться ровной и жесткой.

Обрешётка бывает однослойной или двухслойной. Первый слой обычно крепится горизонтально, параллельно коньку. Для сплошного настила выполняют второй слой вдоль спуска — от конька к спуску.

Кровельный пирог или собственно кровля укладывается по обрешетке и состоит из пароизоляции, утеплителя (при утепленной кровле), гидроизоляции и кровельного материала.

24 части крыши: терминология и функции

Автор Katie Barton | Опубликовано Отзыв от Stefan Gheorghe

Купить сейчас

Если вам нужно сделать ремонт или вы готовитесь к новому строительству, знание частей крыши может подготовить вас к этому процессу.

В то время как все замечают отделку своей крыши, немногие знают о других материалах, обеспечивающих ее безопасность и сухость. Правда состоит в том, что для остановки протечек, перенаправления стока воды и защиты древесины от гниения требуется много частей крыши.

Вот разбивка терминологии крыши.

  1. Trusses
  2. Rafters
  3. Decking
  4. Underlayment
  5. Fascia
  6. Drip Edge
  7. Ice and Water Shield
  8. Flashing
  9. Chimney Flashing
  10. Roof Covering/Material
  11. Eave
  12. Soffit
  13. Rain Gutter
  14. Водосточная труба
  15. Опора
  16. Конек
  17. Долина
  18. Мансардное окно
  19. Gable
  20. Gable End
  21. HIP
  22. Hipped Edge
  23. Плоская крыша
  24. Свеженье

Фрусски

Трусски на крыше. материалы.


Стропила

Стропила выполняют ту же функцию, что и фермы: обрамляют крышу. Они выглядят как большие треугольники, сделанные из пиломатериалов. Но, в отличие от ферм, подрядчики строят стропила на месте. Хотя сегодня они менее популярны, стропила являются более традиционным методом каркаса крыши и позволяют создавать индивидуальные конструкции.


Настил

Настил крыши накладывается на фермы или стропила вашей крыши и служит основой для других материалов. Существуют различные типы настила крыши (также известного как обшивка). К ним относятся фанера, дощатая обшивка и шпунт.

Фанера толщиной полдюйма является наиболее распространенным типом настила крыши.


Подложка

Подложка представляет собой тонкий материал, обычно войлочный или синтетический, который укладывается поверх настила крыши и под черепицей. Подложка – неотъемлемая часть кровельной конструкции, защищающая настил от влаги и гниения.


Облицовка

Облицовка — это длинная доска, которая проходит вдоль нижнего края крыши. Он расположен в нижней части ферм или стропил, и, хотя он является декоративным, он играет жизненно важную роль, давая вам место для крепления желобов.


Капельница

Капельница представляет собой кусок металла, установленный на краю крыши. Его цель состоит в том, чтобы предотвратить проникновение воды через крышу и направить воду от вашей облицовки в желоба.


Ледяной и водный щит

Защита от льда и воды представляет собой водонепроницаемую мембрану, которая защищает самые уязвимые места вашей крыши, такие как ендовы, карнизы, скошенные края и выступы. Это неотъемлемая часть крыши, если вы живете в районах с сильным снегопадом. Щиток предотвращает попадание талого снега через мелкие трещины.


Обшивка

Материал обшивки крыши плоский и тонкий (часто оцинкованная сталь), предотвращающий проникновение воды в уязвимые места. Он идет по ендовам, вокруг вентиляционных отверстий, световых люков, кромок крыш и там, где крыша встречается со стенами дома.


Обшивка дымохода

Обшивка дымохода представляет собой тонкий, плоский материал, который используется вокруг дымохода для предотвращения попадания воды в дом.


Кровельное покрытие/материал

Кровельное покрытие или кровельный материал могут быть выполнены из гонта, кедрового щебня, металла, алюминия или черепицы, в зависимости от ваших предпочтений и региона. В Соединенных Штатах битумная черепица остается самым популярным кровельным материалом из-за своей стоимости и эксплуатационных характеристик.


Карниз

Край крыши также называют карнизом крыши — это часть крыши, которая выступает за боковые стены вашего дома.


Софит

Софит — это материал, покрывающий нижнюю сторону карниза крыши. Вы можете увидеть софит, если встанете под край крыши и посмотрите вверх. Наиболее распространенными материалами для софитов являются дерево, фиброцемент, винил и алюминий.


Водосточный желоб

Водосточный желоб — это система отвода воды, прикрепляемая к обшивке крыши. Большинство желобов изготовлены из алюминия и выглядят как длинные полые детали. Водосточный желоб предназначен для отвода дождевых и снежных стоков от фундамента вашего дома.


Водосточная труба

Водосточная труба — это вертикальный элемент, прикрепленный к водосточному желобу, который проходит по стене или углу вашего дома. Водосточные трубы направляют воду, собранную водосточными желобами, в сторону от вашего дома.


Опора

Опора крыши — это любая часть крыши, которая соединяется со стеной выше нее.


Конек

Конек — это горизонтальная линия в верхней части наклонной крыши, где сходятся две стороны.


Впадина

Впадина – это место, где встречаются две секции крыши, образующие нисходящий уклон, образующий наклонные внутренние стены. Долина позволяет воде стекать с крыши.


Мансардное окно

Мансардное окно — это окно, выходящее из наклонной крыши. Мансардные окна выглядят как небольшие комнаты с собственной крышей. Мансардное окно на крыше может быть маленьким, вмещающим только одно окно, или длинным, вмещающим несколько окон.


Фронтон

Фронтон — это место, где две стороны крыши сходятся вместе, образуя горизонтальный гребень в верхней части крыши. Двускатная крыша выглядит как стандартный треугольник и является одной из самых популярных и простых в строительстве.


Гейбл Энд

Фронтон – это участок стены под концом двускатной крыши.


Вальм

Вальм крыши — это место, где несколько сторон крыши наклонены вниз от вершины. Существует много типов шатровых крыш, некоторые из которых имеют четыре наклонных стороны, а другие имеют вальмы и долины, образующие несколько секций.


Шатровая кромка

Шатровая кромка крыши представляет собой треугольную секцию, образующуюся в месте соединения наклонных сторон крыши.


Плоская крыша

Плоская крыша — это крыша с небольшим уклоном, которая кажется плоской. Большинство плоских крыш имеют небольшой уклон, что позволяет сбрасывать воду. Плоские крыши распространены для небольших дополнений.


Мансардное окно

Мансардное окно — это окно в потолке; если он у вас есть, это также компонент крыши. Мансардные окна могут быть маленькими и квадратными, но большинство из них представляют собой длинные прямоугольники. Мансардные окна требуют надлежащего покрытия крыши для предотвращения утечек.

9 основных частей крыши (и другая кровельная терминология, которую необходимо знать)
