Что такое кримпер

Содержание статьи:

• 1 Что такое кримпер
  • 1.1 Устройство кримпера и принцип работы
  • 1.2 Виды кримперов
• 2 Как работать кримпером, что нужно знать

Кримпер — это ручной инструмент, который предназначен для обжима проводов без соединения их пайкой либо сваркой. Для этих целей применяются специальные оконцеватели и наконечники, в виде клемм, гильз и других элементов.

Чаще всего соединению клеммами подвергаются многожильные провода, так как законы электрики требуют качественного и надёжного контакта. Обеспечить хороший контакт возможно либо посредством пайки и сварки проводов, либо с помощью специальных соединений, коими и являются клеммы.

Кримпер работает по методу опрессовки проводов, однако вместо гильз здесь используются клеммы. Таким образом, можно соединять не только одиночные проводники в электрике, но и подключать весь коммутационный узел. О том, что такое кримпер, какие виды данного инструмента бывают и, как он работает, читайте ниже, в данной статье строительного журнала https://samastroyka.ru/.

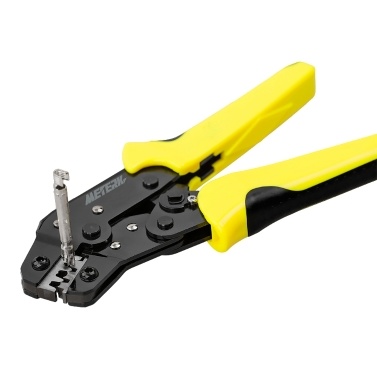

Что такое кримпер

Кримпер — это клещи, обжимной инструмент для оконцевания проводов в электрике. Применение кримпера позволяет отказаться от сварки и пайки соединений, путём установки на концы проводов специальных наконечников, гильз, клемм и т. д.

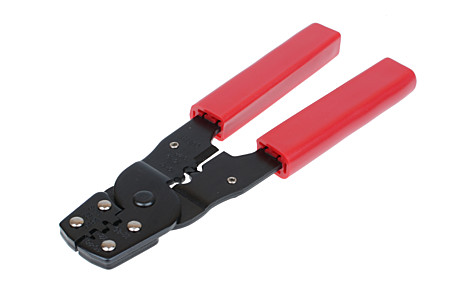

Что такое кримпер

Принцип работы кримпера основан на прижимном усилии. Имея простую конструкцию, которая чем-то напоминает обычные клещи или пассатижи, кримпер легко обжимает клеммы путём воздействия на рабочую часть рукояток инструмента.

Что такое кримпер

Посредством кримпера можно осуществлять ручную опрессовку однопроволочных и многопроволочных проводников, наконечников, витой пары, клемм и т. д. Кроме того, он позволяет с лёгкостью наращивать провода при необходимости, сдваивать их или сводить в один наконечник.

Устройство кримпера и принцип работы

Как было сказано выше, на сайте строительного журнала «САМаСТРОЙКА», кримпер имеет простую и незамысловатую конструкцию, чем-то напоминающую конструкцию клещей и плоскогубцев. В нём также имеется устройство губок, только со своей матрицей и диафрагмой, в виде небольших углублений для обжима коннекторов, клемм и втулок.

Устройство кримпера и принцип работы

Две удлинённые рукоятки кримпера сделаны таким образом, чтобы путём лёгкого воздействия на них, создавалось достаточно большое усилие, достаточное для надёжного сжатия наконечников. При сведении рукояток кримпера сдавливается и рабочая часть инструмента, деформируя тем самым клеммы с проводами, вытянуть которые впоследствии не представляется возможным.

Виды кримперов

Существует достаточно большое разнообразие кримперов. Связано это с огромным выбором кабельной продукции.

Виды кримперов

На сегодняшнее время существуют следующие виды кримперов:

• выдвижные;
• ножничные;
• цанговые.

Самым популярным из всех видов является ножничный кримпер, устройство которого рассматривалось выше. Конструкция ножничного кримпера напоминает клещи, которые легко разжимаются и сжимаются при воздействии на их рукоятки.

Выдвижной кримпер

Выдвижной кримпер имеет более массивный корпус, за счёт чего соединение, созданное ими, оказывается более прочным и надёжным. Простыми словами выдвижной вид кримпера более сильней сдавливает клеммы и наконечники, что позволяет работать с куда большими материалами.

Что такое кримпер, виды

Цанговый кримпер является универсальным в своём роде, поскольку он не имеет матрицы. Вместо него у цангового кримпера есть диафрагма, которая состоит из 4-6 сторон. Конструкция цангового кримпера даёт возможность работы с проводами самого различного диаметра.

При этом, как правило, данный вид кримпера не совместим с большинством тех наконечников, которые применяются в повседневной электромонтажной работе, в электрике.

Как работать кримпером, что нужно знать

Ручной кримпер достаточно прост в работе. Работать с ним может даже неподготовленный человек, поскольку сложного в этом ничего нет.

Как работать кримпером, что нужно знать

Однако, как и в случае с любым другим инструментом, при работе с кримпером нужно соблюдать ряд правил и условий:

• в клемму или наконечник для обжатия кримпером нужно вставлять только зачищенные концы проводов;
• клеммы и наконечники нужно располагать только в соответствующие размерам гнезда, расположенные на матрице кримпера;
• не рекомендуется перекручивать многопроволочный кабель перед его обжатием кримпером;
• гильзу лучше надевать сразу после очистки изоляции с проводника, не дожидаясь того, пока жила распушится. В результате этого клемма может неправильно прижаться, что впоследствии приведёт к её облому в процессе эксплуатации.

Ну и последнее, не стоит забывать о том, что большинство современных кримперов оснащены специальным механизмом регулировки давления. Это очень полезная функция, которая позволяет ограничить применяемое давление при сдавливании гильз и наконечников, что в результате исключит появление продольных трещин и прогибов на соединении.

Как работать кримпером, что нужно знать

Ну а о том, как обжать клемму без кримпера, можно прочитать в другом обзоре строительного журнала.

Оценить статью и поделиться ссылкой:

Что такое кримпер для обжима?

Что такое кримпер для обжима? Это ручной инструмент для соединения проводов между собой, либо для установки разъемных контактов на проводку. Обжимка или обжимной инструмент – классическое название кримпера среди слесарей и строителей.

Ручной инструмент работает по принципу ножниц, только вместо режущей кромки у кримпера специальные губки для обжима. В сравнении с пайкой или сваркой, где скрепляющим материалом выступает флюс, кримпер спрессовывает провода или разъемы под давлением. Для исключения гальванической пары используются специальные наконечники и гильзы.

Что такое кримпер для обжима: потребность

Инструмент востребован у электриков, монтажников и слесарей. Преимущество кримпера в простоте эксплуатации и продуктивности. На опрессовку кабеля или установку контакта на электропровод, уходит 2-3 секунды. Нельзя сказать, что обжимка с легкостью заменит сварку или паяльник, но в большинстве случаев инструмент упростит задачу.

Работа с многожильными кабелями, на которые устанавливаются клеммы, у электриков в приоритете. Обжатие медной или алюминиевой проводки намного эффективнее, нежели обычная скрутка. Трубчатые кабельные наконечники с крипмером устанавливаются за секунды.

В быту, обжимной инструмент востребован у связистов, телевизионщиков и провайдеров. Кримпер помогает быстро обжать кабель для подключения к сети интернет, коаксиальный или телефонный провод.

Разновидности обжимного инструмента

Кримперы бывают специализированными и универсальными. Функциональность приветствуется мастерами, которым приходится по несколько часов на день работать с электропроводкой. Поэтому изготовители предлагают к инструменту обилие насадок всевозможных форм-факторов. Универсальный кримпер разрешает очистить, обрезать и обжать кабель всего одним подручным приспособлением.

Для узкоспециализированных задач универсальная обжимка не пригодна. Обилие насадок добавляет тяжести ручному инструменту и не дает сосредоточиться на работе. Продавцы уверяют, что специализированные кримперы более надежны и долговечны, так как имеют простой механизм. Но изготовители стремятся устранить подобные замечания, выпуская прочный ручной инструмент под все виды задач.

Кримпер для обжима: как выбрать

Электропроводка, сетевые кабеля или узкоспециализированные работы по обжиму клемм – профессионалы рекомендуют выбор начать с потребности. Помимо удобства и функциональности, здесь важный критерий – цена. Лучше отдать предпочтение доверенным брендам, таким как King Tony.

Удобство захвата ручного инструмента не на последнем месте. Ведь комфортабельность в работе важна. Есть смысл купить кримпер с прорезиненными рукоятками, которые разрешают обжимать проводку, находящуюся под напряжением. Опять же – защищенный инструмент прибавит в весе и габаритах, которые не оценит электрик, работающий с обесточенной проводкой.

Универсальный кримпер пригодится для домашнего использования. Кусачки, зачистка проводов, всевозможные насадки для обжима кабеля или разъемов – приятные дополнения к ручному инструменту.

Что такое обжимной инструмент и как он используется?

Если вы хотите соединить разъемы и кабели, вам необходимо
знать об опрессовке.

Но как вы обжимаете и какой тип инструмента вам нужен для
сделай это?

В этом посте мы рассмотрим, что такое обжим и какой инструмент
вам нужно будет сделать свою работу.

Что такое обжим и что такое обжимной инструмент?

Опрессовка – это способ соединения деталей из металла или других материалов.
пластичный материал, деформируя одну или обе части, чтобы удерживать другую, и
эта деформация известна как «извитость». Обжимной инструмент – это инструмент
используется для деформации материала и создания соединения.

Опрессовка обычно используется в электромонтажных работах, чтобы прикрепить
провода вместе или провода к другим разъемам. «Обжимные соединители» — это
общее название арматуры, крепящейся к проводу этим способом, который
обычно имеют изолированную втулку, прикрепленную к металлическому разъему. Цель
обжимной инструмент должен сформировать надежное соединение, которое должным образом герметизировано от
любой газ или влажность, предотвращая нехватки или неисправные электрические соединения.

Опрессовка также используется в производстве, механиками и
инженеры, которые обжимают широкий спектр различных вещей.

Какие типы обжимного инструмента существуют?

Существует много различных типов обжимных инструментов, все с
разное использование.

Вот основные типы:

Инструмент для обжима шнурков

Предназначен для обжима металлических наконечников шнурков.
трубки, прикрепленные к изолирующей манжете с цветовой маркировкой.

Они часто используются в винтовых клеммах для остановки многожильных
провода от расщепления и могут работать с проводами самых популярных размеров.

Выберите инструмент с большим усилием, например обжимной инструмент Maun Bootlace Ferrule Crimper, чтобы получить хороший обжим, не утомляя руку.
Вы также можете выбрать
версия с плоскогубцами для обжима более широкого диапазона размеров.

Инструмент для прецизионного обжима тонкого кабеля

Когда вы работаете с тонкими кабелями, у вас не так много
допустимая ошибка, поэтому традиционные инструменты для ручного обжима могут создавать
проблемы.

Решение этой проблемы состоит в использовании обжимного инструмента с трещоткой.
особенность,
такой как этот, который помогает контролировать обжим, чтобы исключить человеческую ошибку из
процесс, гарантирующий хороший обжим каждый раз, даже с кабелями меньшего размера.

Инструмент для обжима разъемов QM и IP68

Эти инструменты предназначены для обжима разъемов QM и IP68.
разъемы, которые идеально подходят для подключения проводов управления сетью, а также
малые системы передачи.

Этот инструмент может работать с соединителями QM с сечением проводов до 24 AWG и соединителями со степенью защиты IP68.
до размера провода 28 AWG, что делает его универсальным выбором.

Инструмент для обжима соединителей

Если вы хотите обжимать соединения, заполненные гелем или
разъемы для стыкового соединения, то для этого вам понадобится подходящий инструмент, а не
универсальный обжимной инструмент.

Эти обжимные клещи Scotchlok™ подходят для соединений Scotchlok™ 8A и 8B.
разъемы и имеет возвратную пружину для облегчения обращения.

Инструмент для обжима коаксиального кабеля

Коаксиальный кабель — это тип линии передачи, используемой для передачи
высокочастотные сигналы, такие как широкополосный доступ в Интернет, и имеет внутренний проводник
кабель окружен токопроводящим экраном, что затрудняет его обжим.

Обжимные инструменты для этого типа кабеля, как правило, входят
различных категорий в зависимости от импеданса коаксиального кабеля (рассчитанного в
Ом Ω), поэтому убедитесь, что вы выбрали тот, который соответствует типу вашего кабеля.

Вот несколько предложений:

• Для разъемов 75 Ом выберите этот инструмент.
• Для разъемов 50 Ом выберите этот инструмент.

Как пользоваться обжимным инструментом

Для начала опрессовки вам потребуется следующее:

• Провод
• Соединитель
• Инструмент для зачистки проводов
• Обжимной инструмент

Вот шаги:

1. Снимите изоляцию с провода, чтобы оставить
   достаточно места для обжимного соединителя, чтобы надеть его на конец. можно использовать проволоку
   стриптизерша для этого.
2. Скрутите конец проволоки, чтобы сделать его тверже
   и обеспечить лучшее соединение.
3. Вставьте разъем в обжимной инструмент и
   осторожно держите его.
4. Вставьте провод в обжимной разъем,
   затем сильно надавите. При использовании обжимного инструмента с храповым механизмом он освободит
   автоматически при обжиме, поэтому вам, скорее всего, не придется сжимать
   жесткий.
5. Вы можете проверить плохой обжим, разъединив разъем и
   провод, чтобы увидеть, если он выходит из строя. Всегда лучше, если обжим выйдет из строя до того, как вы
   установил его, чем потом.

Можно ли обжимать провода плоскогубцами?

Нет, плоскогубцами не обжать, потому что они не создадут
надлежащее соединение холодной сварки, которое будет выполнять обжимной инструмент. Плохой обжим может
привести к попаданию воздуха и влаги внутрь соединения, что может привести к
подключение к сбою. Вместо этого инвестируйте в специальный инструмент для обжима.

Какой обжимной инструмент лучше?

Лучшие обжимные инструменты производятся Maun, потому что:

• Они были специально разработаны для
  различные обжимные соединители.
• Они спроектированы и изготовлены в Англии для
  производить надежные соединения.
• Они предлагают высокое кредитное плечо, поэтому вам придется
  используйте меньшее давление.
• Maun имеет долгую историю – они производили
  инструменты с 1944 года.

Что лучше: обжим или пайка?

Обжим обычно обеспечивает более прочное и надежное соединение.
соединение, чем пайка, потому что пайка со временем может ухудшиться, и
обжимать вообще проще. Гораздо легче обжимать, когда вы находитесь в
труднодоступное место, например, проводка на потолке или под половицами.

Как развязать обжим?

Разорвать обжим практически невозможно, а если и удастся, то
второй обжим, вероятно, будет ненадежным и со временем может ухудшиться. Ты лучший
вариант — обрезать провод, а затем удлинить его, если он теперь слишком короткий.

Запрос о торговле
заказать или запросить полный каталог по электронной почте enquiries@maunindustries. com

Что такое обжимной инструмент
