Элетропроводка за гипсокартоном – как правильно провести монтаж?

Чтобы добиться идеально ровных стен в наше время уже не нужно производить сложные манипуляции – ведь существует достаточно простой и быстрый способ выравнивания с помощью гипсокартона. Этот способ относится к так называемым «сухим» методам и заключается в следующем: на неровные стены монтируют листы гипсокартона, на которые впоследствии наносят финишное покрытие.

ОБШИВКА СТЕН ГИПСОКАРТОНОМ

Однако не стоит забывать о том, что стены в доме или квартире используются для монтажа электропроводки – скрытого или наружного. И в случае с гипсокартоном, конечно же, стоит использовать возможность без штробления провести скрытую проводку. А о том, как сделать это мы расскажем вам в данной статье.

В чём особенность электромонтажных работ по проведению проводки под гипсокартоном?

Так как монтаж панелей из гипсокартона будет производиться поверх проводки, кабели нужно дополнительно защитить от попадания саморезов, которыми будет крепиться материал на стене. Кроме того, трение о края металлического профиля негативно скажется на целостности оболочки кабеля и в будущем приведёт к печальным последствиям. Упаковка кабеля в защитный корпус позволит избежать короткого замыкания в случае повреждения оболочки ПВХ. В качестве защиты лучше всего использовать гофрированную трубу.

Принцип работы байпаса

Нормальное функционирование системы возможно при открытой перемычке байпаса. В этом случае он свободно пропускает через себя поток теплоносителя. Однако в случае, если этот поток нужно ограничить, клапан байпаса закрывается, и вода вынуждена искать обход этого отрезка.

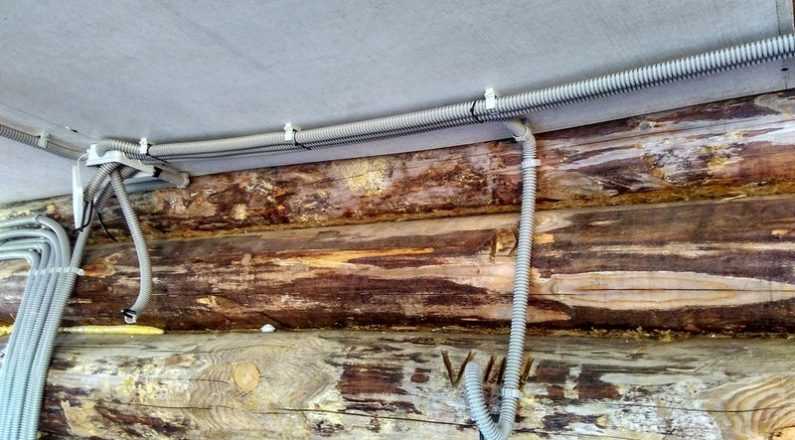

Помимо защиты от механических повреждений гофра также может предотвратить распространение пламени в случае возгорания электропроводки. Согласно ГОСТ, для прокладывания электропроводки вблизи горючих материалов, к которым относится гипсокартон, необходимо использовать армированную термостойкую трубу (металлорукав)

МЕТАЛЛИЧЕСКАЯ ГОФРИРОВАННАЯ ТРУБА ДЛЯ ЭЛЕКТРОПРОВОДКИ

Гофру можно заменить трубами или специальными коробами, но любой другой способ будет не таким удобным, так как только гофра сочетает в себе гибкость, лёгкость монтажа и возможность выбрать подходящий диаметр сечения.

Как протянуть провод?

Существует два варианта крепления проводки, которые варьируются в зависимости от способа монтажа листов гипсокартона на стену – с помощью специальных конструкций из профилей или без каркаса, на клей. Второй вариант встречается гораздо реже, чем первый, так как для него важным условием является наличие идеально ровных стен в помещении. А при таких условиях потребность в использовании листов ГКЛ обычно отсутствует.

МОНТАЖ ГИПСОКАРТОНА БЕЗ ИСПОЛЬЗОВАНИЯ МЕТАЛЛОПРОФИЛЯ

Если же всё-таки решено обойтись без каркаса, электромонтажные работы будут проводиться следующим образом:

• Штробим стены под прокладку проводки;
• Закрепляем кабель в проштробленных канавках;
• Заштукатуриваем штробы раствором;
• После его высыхания крепим листы гипсокартона.

Этот способ, как видно из вышеописанного алгоритма действий, сложен в исполнении, и, при сопоставлении всех плюсов и минусов, можно прийти к выводу, что лучше всего отдать предпочтение креплению под каркас.

Подготовка к монтажу

Соберите каркас из металлических профилей, на который будет нашиваться гипсокартон, но пока отложите листы в сторону – их монтировать нужно в последний момент, после проведения электромонтажных работ.

МЕТАЛЛИЧЕСКИЙ КАРКАС, НА КОТОРЫЙ БУДЕТ МОНТИРОВАТЬСЯ ГИПСОКАРТОН

Теперь пришло время определиться с местом монтажа проводки. Можно провести её по потолку или по стенам. Если в комнате будет подвесной потолок, конечно же, лучше всего пустить провода по потолку, чтобы максимально скрыть их от глаза. С потолка провода будут спускаться к нужным точкам строго вертикально. Если же подвесной потолок не планируется, тяните провод вдоль стен на высоте на 10-15 см ниже потолка.

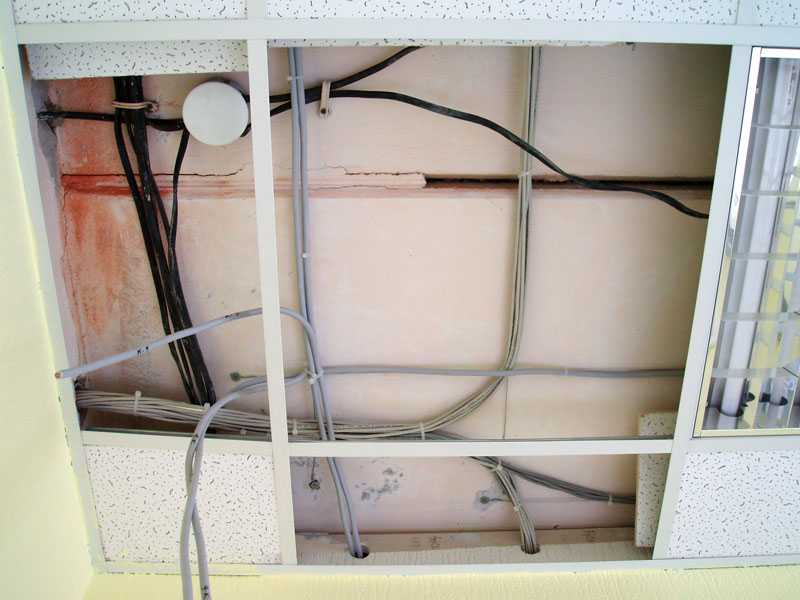

ЭЛЕКТРОПРОВОДКА, ПУЩЕННАЯ ПО ПОТОЛКУ С ДАЛЬНЕЙШЕЙ УСТАНОВКОЙ ПОДВЕСНЫХ ПОТОЛКОВ

В работе вам очень поможет заблаговременно созданная схема электропроводки с отмеченными на ней точками монтажа выключателей, розеток и распределительных коробок – просто перенесите схему на стены, после чего можете приступать к высчитыванию необходимого количества материалов

Что понадобится для монтажа электропроводки?

• Провод с правильно подобранным сечением;
• Гофра с сечением, соответствующим толщине кабеля;
• Клипсы для крепления гофры;
• Дюбели для крепления клипс;
• Распределительные коробки;
• Устанавливаемые элементы – розетки и выключатели;
• Подрозетники для гипсокартонных стен;
• Дрель для штробления ГКЛ.

ГОФРА ДЛЯ ЭЛЕКТРОПРОВОДКИ С КЛИПСОЙ

Установка распределительной коробки и укладка проводки

В соответствии с электрической схемой установите распределительные коробки в нужных местах с помощью саморезов. После этого можно переходить к прокладке электропроводки под гипсокартоном.

Первым делом закрепите клипсы на отмеченных местах на стене. Расстояние между соседними клипсами не должно превышать 40 см.

Вы можете заменить клипсы на пластиковые хомуты, монтаж с которыми пройдёт быстрее. Однако учитывайте, что в таком случае гофра может быть повреждена об острые углы металлопрофиля

Выбирая профили для создания каркаса гипсокартонных стен, обратите внимание на наличие в них отверстий для протягивания проводки. Если таковые имеются в приобретённых вами профилях, вам будет удобнее осуществлять монтаж. Если же отверстий нет, их придётся высверлить с учётом ширины гофры.

МЕТАЛЛИЧЕСКИЙ КАРКАС ДЛЯ ГИПСОКАРТОННОЙ СТЕНЫ С ОТВЕРСТИЯМИ ПОД ПРОВОДКУ

Всё, что требуется на данном этапе – аккуратно провести электропроводку от распределительных коробок к местам монтажа розеток и выключателей. Здесь очень важно будет запомнить местонахождение выведенного провода, так как следующим этапом станет установка панелей на каркас.

Подсоединение розеток и выключателей

Это последний этап в укладке проводки под листами гипсокартона. С помощью дрели просверлите отверстия по отмеченным ранее точкам – в эти отверстия будут установлены подрозетники. Если всё рассчитано верно и процедура проведена без ошибок, после штробления вы увидите, что вводной провод находится в нужном месте.

ШТРОБЛЕНИЕ ГИПСОКАРТОНА ПОД РОЗЕТКУ ИСПОЛЬЗУЕТСЯ С ПОМОЩЬЮ НАСАДКИ «КОРОНКА»

Случается так, что уже после штробления отверстия под подрозетник выясняется, что он не влезает из-за располагающегося за листом участка металлического профиля. Обычно в таких случаях принимают решение удалить часть металла путём высверливания. Это обусловлено тем, что демонтировать лист будет сложнее, к тому же, на нём уже имеется вырезанный участок гипсокартона.

Сам монтаж подрозетников несложен. В днище вырезают отверстия, через которые протягивают провод наружу. После этого подрозетник вставляется в подготовленную заранее штробу. По бокам от него расположены винты, которые нужно подтягивать до закрепления корпуса в штробе на прижимных лапках.

ПОДРОЗЕТНИК В ГИПСОКАРТОННОЙ СТЕНЕ

После этого производится подключение розеток и выключателей. Эту работу лучше доверить специалистам, которые знают всё о технике безопасности и умеют работать быстро и безошибочно.

Лучше всего присоединять и подключать розетки и выключатели после проведения отделочных работ в помещении – так вы сохраните фурнитуру в первоначальном виде и не заляпаете её краской или шпатлёвкой

Как протянуть проводку под гипсокартоном, если он уже нашит?

Иногда случается так, что в помещении со стенами из гипсокартона нужно добавить ещё одну розетку, и тогда встаёт вопрос, как протянуть проводку за гипсокартоном, если он уже установлен. Конечно же, если бы речь шла о том, чтобы протянуть линию за гипсокартоном, можно было бы сказать, что это невозможно. Однако случаи, когда нужна локальная доработка линии, можно решить без особенных проблем.

Не спешите производить демонтаж листов гипсокартона! Мы предлагаем вам альтернативу:

• Запаситесь прочной нитью с тяжёлой гайкой на конце;
• Проделайте штробу в указанном месте на гипсокартоне. Здесь будет установлена новая розетка или выключатель;
• Если линия проходит по потолку, то с того места, где она идёт, от потолка опустите нитку с гайкой перпендикулярно полу в том месте, где нужно установить новую коробку. Следите за тем, чтобы гайка опустилась на уровень проделанного отверстия;
• Прикрепите к верхнему концу нитки кабель с помощью подручных материалов;
• Потяните за нитку до тех пор, пока через отверстие будущей розетки не выйдет электрический кабель.

Если же линия проходит в другом месте, продумайте траекторию присоединения её к новой розетке. Чем дальше от кабеля находится новое место для розетки, тем больше отверстий вам придётся просверлить. Расстояние между отверстиями для протягивания кабеля должно быть удобным для того, чтобы захватывать кабель специально подготовленным крючком или другим способом. Вести горизонтальную линию сложнее, потому лучше всего использовать для соединения с кабелем место, находящееся строго вертикально над новой розеткой. Для протягивания проводки горизонтально могут понадобиться отверстия большего диаметра.

Обязательно зафиксируйте документально места прохождения электропроводки! Зарисуйте с указанием расстояния в сантиметрах или сфотографируйте. Это поможет избежать пробоев в будущем, если вы решите просверлить отверстия в стене и случайно попадёте в кабель

ОБЯЗАТЕЛЬНО ФИКСИРУЙТЕ ДОКУМЕНТАЛЬНО РАСПОЛОЖЕНИЕ ЛИНИЙ ЭЛЕКТРОПРОВОДКИ

Как видите, работа по монтажу дополнительного выключателя или розетки не так сложна и не требует кардинальных мер вроде демонтажа гипсокартона. Впрочем, вы можете столкнуться в самостоятельном ремонте со множеством проблем, которые могут напрочь убить желание доводить дело до ума. Именно поэтому мы рекомендуем вам сразу обратиться за помощью в ремонте к специалистам фирмы «Адмирал». Мы пользуемся многолетним опытом решения самых сложных ремонтных задач, которые встают пред владельцами домов, дач и квартир.

Остались вопросы?

Закажите консультацию,
и мы подберем для вас идеальное решение!

Нажимая на кнопку, вы даете согласие на и соглашаетесь c политикой конфиденциальности компании.

Электропроводка под гипсокартоном

В настоящее время довольно часто, при внутренней отделке квартир и домов, применяется гипсокартон, его также называют ГКЛ – гипсокартонный лист или ГСП – гипсовые строительные плиты, все это один и тот же материал. Из него собираются стены, перегородки и подвесные потолки, разработаны специальные технологии монтажа, позволяющие быстро и эффективно возводить практически любые конструкции.

В связи с этим, нередко, при электромонтажных работах у многих возникает вопрос — как правильно делать электропроводку под гипсокартоном, какие действуют правила или ограничения, как удобнее и безопаснее прокладывать и соединять кабели.

В первую очередь вы должны знать, что класс пожарной опасности у листов гипсокартона – КМ0. Это означает, что они не поддерживают горение, не токсичны, плохо распространяют огонь и поэтому, согласно правилам прокладки электропроводки для различных оснований, кабели на листы ГКЛ можно крепить любым способом, даже непосредственно, без использования дополнительных подкладок, проставок, гофры и т.д. Но это правило касается лишь открытой проводки, выполняемой прямо по поверхности.

Если же вы прокладываете провода или кабели внутри конструкции, одна часть которой это ГКЛ, а другая — иной материал, то в данном случае, выбирать способ укладки необходимо по самому плохо защищённому от воздействия огня материалу.

Так, например, если листами ГКЛ обшиты деревянные стены, то в пространстве между ними, кабели можно прокладывать в стальной трубе, с подкладкой из негорючих материалов, в намёте из штукатурки и т.п. Просто прокинуть кабель, даже в гофре, правилами не разрешается.

Поэтому, в первую очередь, выбирая способ прокладки кабелей под ГКЛ, мы должны определить, с поверхностью какого класса пожарной опасности еще контактирует электрический кабель и в зависимости от этого выбирать способ монтажа.

Кстати, высокая защищенность от различных факторов пожарной опасности для гипсокартона, позволяет использовать этот материал в качестве подкладки, при монтаже кабеля по горючим основаниям.

Так, например, обшив по каркасу деревянную стену, вы не сможете прокладывать электрические кабели непосредственно по стенам за обшивкой из ГКЛ, даже в ПВХ гофротрубе. Если же вы под трассы электрических проводов подготовите полосы из гипсокартона, закрыв ими горючее основание, то сможете смело производить монтаж.

При выборе способа укладки кабеля, также стоит учитывать то, что чаще всего, гипсокартон монтируется на металлический каркас, острые края которого могут, в определенных условиях, повредить изоляцию кабеля, вызывать короткое замыкание, возгорания и другие опасные явления. Поэтому, крайне желательно, при прокладке электрических кабелей в коробах или конструкциях из гипсокартона, выполненных по металлическим профилям, использовать дополнительную механическую защиту кабеля, например, гофротрубу.

Если же электрические кабели надежно закреплены на не поддерживающем горение основании, то использовать дополнительную механическую защиту необязательно. В частности, при креплении электропроводки к бетонным плитам перекрытия потолков и последующим монтаже подвесного потолка из ГКЛ, прокладывать кабели можно непосредственно, без использования дополнительной гофротрубы, кабель-каналов и т.д.

Если же проводка идёт внутри перегородки из гипсокартона, то лучше использовать дополнительные слои механической защиты для кабелей, т. к. внутри перегородки возможны движения проводников, их трение об острые кромки, перетирания и т.д.

Кроме того, в некоторых случаях, например, когда вы клеите ГКЛ на стену, чтобы выровнять её и в такой стене проходит электропроводка, можно так же прокладывать кабели в каналах, гофрированных трубах, рукавах, для обеспечения сменяемости проводки, чтобы всегда была такая возможность.

Подведем итоги, электропроводку под гипсокартоном лучше всего делать с дополнительной механической защитой, с использованием электротехнических труб, гофрорукавов, кабель-каналов и т.д, если же вы уверены в надежности крепления кабеля к основанию, то можно не использовать дополнительных средств. Кроме того, если конструкция короба, ниши и т.п. включает в себя горючие материалы, то необходимо соблюдать общие правила прокладки, разработанные для различных оснований.

Правила соединения электрических проводников под гипсокартоном, ничем не отличаются от обычных, разрешенных в электропроводке. Важно, чтобы все соединения производились в распределительных коробках, до которых, крайне желательно, иметь легкий доступ, ревизии, ремонта, или добавлении новых линий.

Ниже собраны некоторые советы, которые стоит учитывать при монтаже электропроводки под гипсокартоном:

1. Старайтесь всегда, когда это возможно, надежно закреплять кабели, проходящие под гипсовыми строительными плитами, чтобы они не болтались, не лежали на ГКЛ и т.д.

2. При прокладке проводки в конструкциях из ГКЛ – перегородках и коробах, используйте дополнительную механическую защиту для кабелей, вроде гофрированной трубы, кабель-канала, особенно в случаях, когда нет возможности надежно зафиксировать кабели.

3. Все электрические трассы под гипсокартоном должны прокладываться по прямой, желательно строго вертикально, места прохождения проводов должны быть сфотографированы, либо схематически зарисованы с размерными привязками. Т.к. при монтаже ГКЛ можно случайно вкрутить саморез прямо в кабель.

4. При прокладке кабеля через отверстия в стальных профилях металлокаркаса, лучше использовать кроме дополнительной механической защиты кабеля, защитные гильзы или уплотнители в месте прохода.

5. Если это перегородка, которая обшивается гипсокартоном с двух сторон,  отверстия в профилях, для прокладки кабеля горизонтально, делается строго по центру профилей.

Если у вас есть что добавить к этому, знаете секреты прокладки проводки под гипсокартоном или просто заметили неточности в статье или хотите задать вопрос – обязательно оставляйте свои комментарии ниже.

Как резать гипсокартон для прокладки электрических проводов

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 09.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Ли Уоллендер

В этой статье

• Подготовка к резке

• Мелкие тиражи

• Большие тиражи

• Заделка гипсокартона

• Часто задаваемые вопросы

Обзор проекта

Большинство электрических проводов в домах скрыты за гипсокартоном, чтобы защитить и скрыть неприглядные жгуты проводов. Иногда возникает необходимость протянуть провода через стены, если, например, вы добавляете розетку или выключатель в помещение. Прокладка электрического провода через закрытые стены — утомительный проект, который мало кому нравится делать своими руками. Снимать целые листы гипсокартона только для того, чтобы получить доступ к проводу, неэффективно и требует много времени. Скорее, вы хотите удалить наименьшую возможную часть гипсокартона, сохранив при этом достаточно большое отверстие для вставки инструментов и рук. Однако иногда вам нужно разрезать гипсокартон по всей комнате, чтобы правильно провести провода.

Работа с электропроводкой имеет приоритет над эстетикой резки гипсокартона, но это помогает узнать лучшие способы минимизировать ущерб, который вы неизбежно нанесете стенам при прокладке провода. Понимание природы гипсокартона, шпилек и электрических проводов, а также того, как они взаимодействуют друг с другом, позволит вам с большей легкостью реализовать этот побочный проект. Также важно отметить, что для большинства электромонтажных работ, включая прокладку новых проводов, в большинстве населенных пунктов требуется разрешение на электроснабжение. Если вам неудобно заниматься проектами электропроводки своими руками, всегда лучше нанять электрика.

8 различных типов электрических тестеров и их выбор

Оборудование/инструменты

• Тестер напряжения
• Искатель шипов
• Ножовка по гипсокартону
• Меловая линия
• Циркулярная пила
• Мультитул (опционально)
• Рыбная лента
• Горячий клей

Материалы

• Пластиковая пленка/ткань
• Малярная лента или изолента
• Гипсокартон для шпаклевки
• Бумажная лента для гипсокартона
• Составная лента для гипсокартона
• Бэкер поддерживает
• Наждачная бумага средней зернистости
• Мелкая шлифовальная губка (по желанию)

Подготовка к резке

Стены могут содержать электрические провода, водопроводные трубы, изоляцию, поперечные распорки и строительный мусор. Прежде всего, прежде чем резать стену, защитите себя, надев средства защиты глаз, органов слуха и дыхания, прежде чем резать стену.

1. Отключить питание

   При работе с режущими инструментами, замкнутыми пространствами и электрическими проводами первым правилом всегда является отключение электрической цепи, подающей питание в эту область. Отключите все электричество в этой части вашего дома, даже если вы думаете, что в стене нет проводов. Это жизненно важно, потому что процесс обнаружения электрического провода часто может быть случайным.

2. Защита помещения от пыли гипсокартона

   Установите пылезащитный барьер от пола до потолка, используя полиэтиленовую пленку и малярную ленту, чтобы уменьшить количество пыли от гипсокартона при резке. Положите ткань под область резки, которую нужно будет свернуть и выбросить после завершения проекта.

3. Определите местонахождение провода

   Профессионалы-строители используют сканеры с радарной технологией для обнаружения скрытых проводов. Обычный искатель шпилек не найдет провода, но поможет вам найти шпильки, что является ценной информацией, которая может помочь вам найти провод без сканера. Однако некоторые современные искатели шипов теперь имеют возможность предупреждать об обнаружении проводки.

   Если использование искателя не подходит, знайте, что к большинству розеток и некоторых выключателей обычно подходят 2 или более набора проводов. Может быть полезно заглянуть в коробку и определить, где провода входят в коробку: сверху, снизу или иногда по бокам. Это даст вам представление о том, с чего начать трассировку проводов, чтобы случайно не перерезать их.

   Вот несколько других приемов, которые помогут вам найти провода, проходящие через ваши стены.

   1. Электрический провод между настенными розетками обычно проходит горизонтально на высоте около 12 дюймов от пола.
   2. Проводка обычно проходит вертикально вверх или вниз от выключателей света.
   3. Электропроводка обычно проходит параллельно или перпендикулярно балкам.
   4. Редко провода прокладываются по диагонали или под другими углами.

Небольшие прогоны: Резка между чередующимися шпильками

Для горизонтальной прокладки электрических проводов в стенах полезно знать, что большинство настенных стоек имеют диаметр 16 или 24 дюйма по центру.

Наконечник

Поскольку электрические кабели проложены линиями, полезно делать длинные узкие пропилы с помощью ручной ножовочной пилы. Но электрический провод часто проходит сквозь длинные стены, что требует большего, чем ручная резка.

1. Найти шпильки

   Найдите и отметьте малярной лентой или изолентой расположение каждой стойки, так как вы будете резать между ними.

   Для внутренних стен или любых стен, которые не содержат изоляции, можно резать только между чередующимися полостями для стоек. Это вдвое уменьшит количество отверстий, которые вам нужно сделать в стене.

2. Отверстия для сверления

   Сделайте отверстия в гипсокартоне размером примерно 4 дюйма на 4 дюйма, достаточно, чтобы вы могли просунуть руки и дрель, чтобы вырезать отверстие в шпильках для ловли проволоки.

   Старайтесь сверлить ближе к центру стоек или балок — это значительно меньше повлияет на целостность стены. Кроме того, в этих местах проволока должна быть достаточно глубокой, чтобы шурупы для гипсокартона не проткнули ее. Если необходимо просверлить близко к краю, используйте металлические защитные пластины, чтобы закрыть каждую шпильку, просверленную для защиты проводов.

3. Рыбная проволока

   Используйте рыболовную ленту, чтобы направить проволоку вслепую через закрытую полость в просверленные отверстия в шпильке.

   Часто можно вслепую попасть в отверстие самой проволокой. Для этого отверстие в шпильке должно быть большого размера.

   Отрежьте все незакрепленные провода на конце кабеля, чтобы получился как можно более острый конец.

Большие прогоны: резка целых стен

Когда вам нужно справиться с гораздо большими участками, вам неизбежно придется резать всю стену, даже над стойками. Несмотря на то, что это грязно, это самый быстрый способ вырезания длинных узких участков гипсокартона.

Наконечник

Многофункциональный инструмент с деревянным лезвием — более чистый и медленный метод. Врезайте прямо в гипсокартон, даже по шпилькам.

1. Линии привязки

   Чтобы разрезать всю комнату, коридор или другие большие расстояния, проведите две линии мелом на расстоянии 4 дюймов друг от друга.

2. Вырезать стену для доступа

   Установите аккумуляторную циркулярную пилу со старым, использованным лезвием и установите глубину около 5/8 дюйма (для гипсокартона толщиной 1/2 дюйма). Убедитесь, что глубина установлена ​​правильно, так как это является ключевым моментом.

Последний этап: заделка гипсокартона

После установки электрического провода и проверки цепей и устройств снова отключите электричество, чтобы вы могли закрыть гипсокартон, используя заплатки с подкладкой.

1. Создание патчей

   Для каждого отверстия создайте заплатку размером с отверстие в стене. Не режьте под углом; врезать прямо под углом 90 градусов.

   Наконечник

   Еще один способ заделки гипсокартона — метод заплаты со скошенным срезом: скос отверстия в стене под углом 45 градусов, а затем скос заплатки под углом 45 градусов в обратном направлении. Перед размещением заплатки сотрите немного гипса с обрезанных сторон, чтобы заплата углубилась в стену примерно на 1/16 дюйма.

2. Подставки для клея

   Приклейте поддерживающие опоры (используя деревянные палочки для размешивания краски) внутри отверстия с помощью горячего клея. Снимите заднюю бумагу с заплатки. Это приведет к углублению заплаты в стену примерно на 1/16 дюйма.

3. Смешайте пластыри

   Заполните участки смесью для гипсокартона. Оставьте до полного высыхания. Отшлифуйте наждачной бумагой средней зернистости вокруг пятна. Завершите выравнивание гипсокартона тонкой шлифовальной губкой.

Как установить электропроводку за гипсокартоном | На главную Руководства

Автор Chris Deziel

Добавление нового электрооборудования создает проблему прокладки кабелей за существующими стенами. Это экономит время и деньги, если вы можете установить провода на место, не снимая гипсокартон, и это возможно в большинстве случаев. Все, что вам нужно, это доступ на чердак или подполье, чтобы вы могли прокладывать кабели через верхнюю или нижнюю часть стены, в которой вы хотите разместить светильник. Электрики используют жесткую катушку из проволоки, называемую рыбьей лентой, для направления кабелей, но во многих случаях вешалка для одежды из выпрямленной проволоки работает так же хорошо.

1. Вырежьте отверстие для электрической коробки каждого прибора, который вы планируете установить. Обычный способ сделать это — обвести переднюю часть коробки карандашом на стене и вырезать контур пилой для гипсокартона. Используйте торпедный уровень, чтобы выровнять коробку при рисовании контура.

2. Спланируйте маршрут от точки, откуда вы получаете питание (это может быть электрический щит), до коробки. Может быть удобно прокладывать кабели через подполье, но если у вас нет доступа к нему, вам, возможно, придется проложить их через чердак.

3. Просверлите отверстие диаметром 3/4 дюйма в верхней или нижней пластине стены над или под каждой коробкой для крепления. Просверлите еще одно отверстие в верхней пластине стены, в которой установлена ​​панель.

4. Прикрепите кабель изолентой к концу катушки с рыбьей лентой и проденьте катушку в отверстие на чердаке или в подвальном помещении. Поставьте помощника рядом с вырезом, который вы сделали для коробки с приспособлениями, и попросите помощника поймать конец рыболовной ленты, когда вы будете протягивать ее вертикально через стену. Снимите кабель и протяните его через отверстие.

5. Протяните кабель мимо горизонтального блока в стене, просверлив в блоке отверстие или вырезав паз. Просверлите отверстие, если блок находится достаточно близко к отверстию крепления, чтобы достать его сверлом и лопатой. Чтобы вырезать выемку, необходимо снять небольшое количество гипсокартона.

6. Найдите блок с помощью искателя стоек или постукивая по стене. Вырежьте перед ним прямоугольную секцию шириной около 2 дюймов и высотой 2 дюйма с помощью пилы для гипсокартона. Сохраните кусок гипсокартона, который вы удалили.

7. Вырежьте в блоке выемку шириной 3/4 дюйма и глубиной дюйм с помощью сабельной пилы. Проденьте проволоку через паз, а затем прибейте к нему металлическую пластину. Прикрутите кусок гипсокартона, который вы удалили, обратно к блоку с помощью шурупов для гипсокартона и заделайте отверстие герметиком для швов гипсокартона.

8. Таким же образом проложите кабель ко всем устанавливаемым монтажным коробкам. Подайте их обратно на чердак или в подполье и запустите их сбоку, если вам нужно соединить коробки. Закрепите все провода, которые вы прокладываете через чердак или подполье, к балкам или стропилам с помощью скоб для проволоки.

Справочные материалы

• Home Depot: прокладка электропровода за стенами

Советы

• Вы можете заменить выпрямленную вешалку на рыболовную ленту, но она не может маневрировать в ограниченном пространстве.
