Цвета проводов три фазы: Цветовая маркировка проводов — Сам электрик

Содержание

подключение плюс минус, расшифровка L и N на схеме в электричестве, цвета и маркировка проводов сети 220В, синий по английски

Содержание

  1. Маркировка проводов с помощью букв
  2. Обозначение L в электрике
  3. Обозначение N
  4. Обозначение PE
  5. Цвета изоляционного покрытия проводников
  6. Жила заземления
  7. Нулевые рабочие контакты
  8. Фазный провод
  9. Особенности цветовой разметки вручную
  10. Разметка двухжильного провода
  11. Трехжильного провода
  12. Пятипроводной системы
  13. Совмещенных проводов
  14. Как обозначаются плюс и минус
  15. Для чего нужна цветовая маркировка
  16. Расцветка проводки как вариант ускорения монтажа
  17. Основные требования к расцветке

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

  • в электротранспорте;
  • на подстанциях, для питания автоматики и цепей защиты;
  • в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

  • плюс — красный;
  • минус — черный;
  • заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

обозначение, ноль, фаза, 220В и 380В

Все электропровода маркируются различными цветами. Это помогает, как специалистам, так и людям без знаний быстро и безопасно провести электроэнергию в дом или отремонтировать электроприборы. Стандартные цвета проводов в электрике могут также заменяться похожими тонами, поэтому при ремонте электрооборудования или монтаже сети рекомендуется знать все зарубежные и отечественные маркеры, принятые по ГОСТу.

Содержание материала

  • 1 Маркировка
  • 2 Фаза
  • 3 Защитное заземление
  • 4 Ноль
  • 5 Цвета при постоянном токе
  • 6 Маркировка в сетях 220В и 380В

Маркировка

Согласно стандартам электропровода бывают следующих маркировок:

Фаза

Есть также совмещенные ноль и заземление. В этом случае провод будет окрашен в голубой оттенок с желто-зелеными метками. Все проводники в цепи должны быть одинаковыми согласно значению. Использование различных окрасок в одном проводнике может в дальнейшем затруднить ремонт или восстановление электроцепи. Для неопытного человека хаотичная раскраска и вовсе опасна.

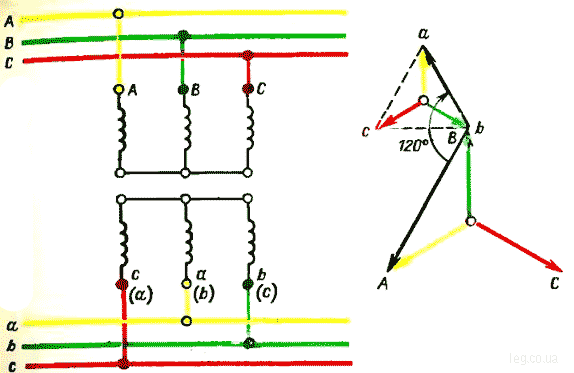

Если монтаж проводится с помощью жестких шин, то на них должен быть нанесен только соответствующий цвет. Фаза А маркируется желтым оттенком, В — зеленым, С — красным. Защитное заземление отличается зелеными или желтыми полосами, а ноль — голубыми оттенками.

Значение цепи должно окрашиваться одинаково по всей длине проводника. Если нет возможности нанести краску на весь провод, то можно делать маркировку только на соединениях.

Защитное заземление

Заземление определяется только зеленым и желтым тонами. Разницы нет, какая комбинация указана: желтые полосы на зеленой оболочке или наоборот. Такие стандарты используются во всех странах бывшего СНГ и Евросоюза. В Америке применяются уже другие маркировки. Защитное заземление также выделяется желто-зелеными тонами, но нулевое значение уже имеет серый, белый или черный окрас. Знать зарубежные маркировки также важно, так как с ними можно столкнуться при ремонте электроприборов.

В некотором оборудовании есть оголенный провод. Такой маркер указывает на защитное заземление. Для большей гарантии нужно посмотреть всю цепь. Если в аппаратуре она соединяет металлические элементы без контакта с цепью, то провод на 100% заземляет.

Ноль

Маркер нейтрали устанавливается строго по ГОСТу. Нулевая фаза может иметь только синий, голубой и похожие оттенки. Использовать другие маркировки средней жилы категорически запрещается, поскольку это не только затруднит монтаж/демонтаж цепи, но и грозит опасности человека.

Единственное изменение, которое можно внести в рабочее заземление — это использовать синюю или голубую изоленту.

Цвета при постоянном токе

В сетях постоянного тока стандартно применяется красный маркер, но могут встречаться розовый или коричневый тона. Минус обычно окрашен в черный или синий цвет. Если применяется двуполярная цепь, тогда отмечать среднюю точку питания можно голубой изолентой.

У сетей с несколькими номиналами нет установленных правил определения. Такие цепи обычно используются в проводке автомобилей или системных блоках ПК. Маркировку каждый производитель устанавливает самостоятельно, поэтому перед ремонтом нужно изучить паспорт и инструкцию оборудования.

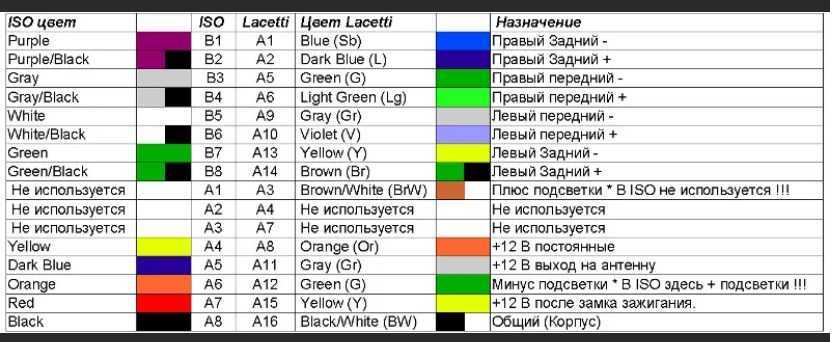

В автомобильной проводке стандартными могут быть только фаза красного цвета с розовым или коричневым оттенками, и ноль, который определяется черными тонами. Остальные провода будут иметь собственные стандарты и значения.

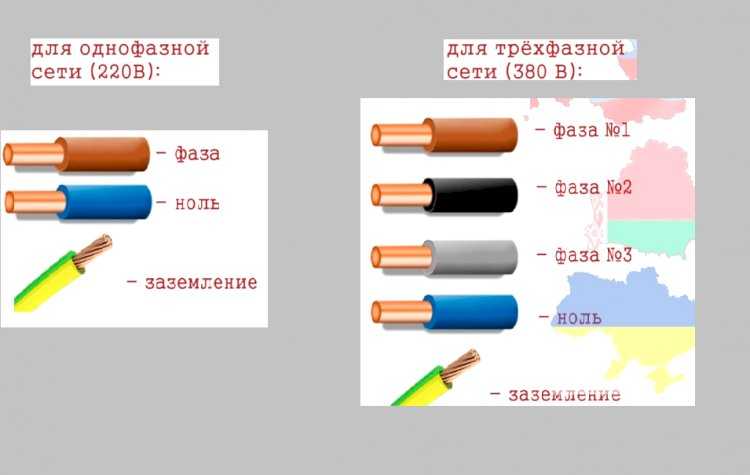

Маркировка в сетях 220В и 380В

Ранее в квартире можно было увидеть провода со спаянной белой защитной оболочкой. Чтобы понять, где ноль, а где фаза, приходилось прозванивать электроносители. Это затрудняло работу и увеличивало срок монтажа. Согласно новым стандартам вся проводка маркируется, что значительно ускоряет процесс работ.

Двухжильный провод обычно окрашен следующими цветами:

  • напряжение — красный, черный, коричневый;
  • ноль — любые другие тона.

При использовании трехфазной проводки используются другие значения:

  • красный или коричневый тон — цепь №1;
  • черный тон — цепь №2;
  • белый или серый цвет — цепь №3;
  • синий или голубые оттенки — ноль;
  • желто-зеленый или зелено-желтый окрас — защитное заземление.

Монтаж и ремонт электросети в современных домах можно осуществлять быстро и без особых усилий, поскольку при строительстве используются разноцветные маркеры согласно ГОСТу.

Как определить фазу, ноль и заземление, смотрите в видео:

Также узнайте как правильно производится расчёт сечения кабеля по мощности в нашей статье.

3 Phase Colors — Conquerall Electrical

Знаете ли вы 3 Phase Colors в Великобритании? Если нет, то эта статья поможет вам в этом разобраться. Узнайте, какой цветовой код используется для трехфазной проводки в Великобритании и как определить, какой тип вилки соответствует цвету. Надеюсь, эта информация будет полезной. Кроме того, продолжайте читать, чтобы узнать о некоторых полезных советах и ​​рекомендациях! Вы можете найти ответы на некоторые из ваших вопросов по электропроводке здесь! Надеемся, что эти советы помогут вам не совершить ту же ошибку, что и кто-то другой!

Содержание

3 цвета фаз

3 цвета фаз помогают идентифицировать различные фазы проводов. Цвета, используемые в электропроводке, различаются от региона к региону. Как правило, красный цвет используется для активных и нейтральных проводников, а черный — для проводов защитного заземления. Однако в некоторых установках вы можете увидеть разные цветовые схемы. Эта статья предоставит вам краткий обзор трехфазных цветовых кодов. Вы также можете найти цветовые коды для различных электрических приборов и цепей ниже.

В трехфазных установках традиционно используются красный, черный и желтый цвета для фазных проводов и черный цвет для нулевого провода. Однако в некоторых странах эти цвета больше не используются. В Европейском Союзе соблюдаются цветовые коды проводки и силовых цепей. Однако в некоторых странах по-прежнему используются собственные цветовые коды проводки. Если вы устанавливаете электропроводку в одной из этих стран, рекомендуется следовать инструкциям вашего тестера. Точно так же Австралия и Новая Зеландия используют цветовые коды проводки IEC для обозначения заземляющего проводника.

Какие 3 фазовых цвета существуют в Великобритании?

Цвета проводки для трехфазных электрических приложений стандартизированы, чтобы облегчить идентификацию отдельных фаз провода. Цвета цепей распределения переменного и постоянного тока менялись несколько раз, но остались прежними. Ниже перечислены некоторые примеры. Это поможет вам понять разницу между этими цветами и их использованием в Великобритании и во всем мире. Ниже перечислены наиболее распространенные варианты использования этих цветов.

Один источник переменного тока подходит для бытовых условий, так как большинство маломощных приборов могут работать с переменным напряжением. Трехфазные системы необходимы в промышленных условиях, таких как электростанции, для тяжелой техники, требующей постоянного источника питания. Трехфазные энергосистемы обеспечивают более высокое напряжение, чем однофазные энергосистемы, максимум 415 В. Трехфазная электропроводка в Великобритании имеет разные цвета для разных фаз. Желтый и зеленый — это провода заземления, а коричневый и синий — токоведущие и нейтральные провода.

Цветной электрический провод часто используется для обозначения фазы или цепи. В старые времена двухжильный провод использовал красный цвет для живого проводника и черный для нейтрального. До ВОВ разрешались чернозем и зелень. Сегодня в Великобритании используется цветовой код IEC, хотя в некоторых странах все еще используется старый британский стандарт. Однако в Канаде электрическая проводка регулируется Канадским электротехническим кодексом.

Каков цветовой код трехфазной проводки в Великобритании?

Цвета электропроводки в Великобритании изменились с 2006 года, и теперь эти цвета больше похожи на те, которые используются в Европе. В старых цветах проводки использовались черный и красный цвета для токоведущих и нейтральных проводников. Новые цвета проводки — коричневый и синий. Если вы не уверены, какой цвет использовать, найдите цветовой код IEC, а затем проверьте этикетку на вашем приборе. Убедитесь, что вы используете правильный тип провода.

Ранее в этом столетии Великобритания отставала от Европы, но теперь она наравне с другими странами. Новая цветовая схема была введена в 2006 году и основана на стандарте IEC 60446 IEC. Изменение произошло через три десятилетия после других европейских стран. Однако новая цветовая схема согласовала вилки и силовые кабели Великобритании с теми, которые используются в других странах. В настоящее время большая часть Европы следует цветовым кодам проводки Международной электротехнической комиссии.

Стандарты электропроводки Великобритании гармонируют со стандартами большинства стран Европы и имеют много общего. Одножильные сетевые кабели будут иметь одну линию для каждой фазы, одну для нейтрали и одну для земли. Многожильные кабельные конструкции будут иметь до 19токопроводящие жилы. Эти кабели также будут черного цвета с многожильным центром и подойдут как для фиксированных, так и для гибких кабелей. Хотя цветовые коды электропроводки в Великобритании отличаются от кодов в США, основной цветовой код такой же.

Какого цвета трехфазная вилка?

Трехфазное питание поступает от мотор-генератора или частотно-регулируемого привода, а трехфазная вилка имеет четыре провода. Три из них несут по 120 вольт каждый, четвертый — нейтральный, а пятый, контакт заземления, обычно оранжевый. Сама вилка имеет форму буквы Т с изображением линии наверху. Важно знать, какой провод для какой цепи, потому что неправильный цвет может повредить вашу электрическую систему.

Какой цвет является нейтральным в трехфазном питании?

Три фазы коммерческой электрической системы: красная, зеленая и синяя. Обычно эти фазы расположены по часовой стрелке. Кроме того, проводка фазы 3 должна быть синего цвета. Заземляющий провод может быть зеленым с желтой полосой. В разных отраслях существует ряд странных цветовых соглашений, но они не являются кодифицированными или универсальными. В некоторых странах есть свои цветовые коды для фаз.

Провода, из которых состоит трехфазная установка, имеют разные цвета. В старых установках они были черными, красными и желтыми. Однако с 2004 года это изменилось. Во многих странах нейтральный провод имеет синий цвет и служит ориентиром для обеспечения наличия разности потенциалов. В некоторых установках шесть белых проводов имеют фазовую полосу. Цвета, используемые для фазных проводов, различаются в зависимости от страны, поэтому обязательно проверьте перед установкой электропитания.

Старый цветовой код IEC использует красный, синий и зеленый для проводника под напряжением и черный для нейтрального проводника. Однако в Великобритании код IEC недавно заменил этот старый цветовой код новым. Хотя новый код IEC является стандартом в большинстве стран Европы, Канады и США, в каждой стране он свой. До 2004 года Соединенное Королевство придерживалось другого кодекса. С марта 2004 года Великобритания приняла цветовой код IEC.

Провод какого цвета идет к L и N?

Когда дело доходит до электропроводки, знание разницы между «L» и «N» имеет жизненно важное значение по соображениям безопасности. Как правило, «L» — это провод под напряжением, а «N» — нейтральный провод. Провода под напряжением должны входить в латунный винт, а нейтральные провода должны входить в серебряный винт. При неправильном подключении проводов возрастает риск поражения электрическим током. Следует вызвать профессионального электрика для проверки проводки цепи, чтобы убедиться, что она установлена ​​правильно.

Если вы хотите выполнить электрическую проводку самостоятельно, важно понимать разницу между токоведущими и нейтральными проводами. В то время как красные и черные провода под напряжением передают питание на электрическое устройство, нейтральные провода пропускают ток. Таким образом, электроэнергия может быть использована полностью. При работе с электропроводкой всегда помните об отключении питания и использовании изолированных инструментов. Также убедитесь, что проводка соответствует коду. Как только вы почувствуете разницу, вы можете начать ремонтировать или улучшать свой дом. Не забывайте всегда надевать защитное снаряжение при работе с электропроводкой.

Какого цвета трехжильный кабель?

Цвета трехжильного кабеля используются для идентификации различных проводов. В электропроводке Великобритании три проводника известны как активный, нейтральный и заземленный. Красный и желтый используются для проводов под напряжением и заземления соответственно. В Великобритании трехжильный кабель ранее был окрашен в красный, желтый и зеленый цвета, а нейтральный провод был синим. В 2006 году эти цвета стали обязательными.

В Великобритании окраска трехжильных кабелей изменилась в связи с новыми правилами, введенными Европейским Союзом. В результате миллионы кабелей, проданных в Великобритании, были красного, черного и желто-зеленого цвета. Эти цвета не были обязательными до 31 марта 2006 г., но они были разрешены с 31 мая 2004 г. До тех пор производители кабелей продолжали продавать трехжильные армированные кабели в различных цветовых схемах. Однако с 1 апреля 2006 года старые цветовые схемы стали незаконными.

Цвета электрических проводов изменились с 1977 года. До этого двухжильный кабель имел красный под напряжением и нейтральный черный провод. Теперь трехжильные кабели используют синий цвет в качестве нейтрального проводника, а зеленый и желтый — дополнительные цвета. В период, когда ЕС ввел новый цветовой режим, британские стандарты изменили цвета, чтобы гармонизировать цветовые схемы. Кроме того, трехжильные кабели можно использовать в освещении и других электрических устройствах. Однако их необходимо использовать с токопроводящими поверхностями.

Как подключить 3 фазы

Процесс настройки трехфазного питания включает в себя подключение любой из трех катушек к парным линиям. Провода под напряжением называются катушками L1, L2 и L3 соответственно. Напряжение, которое производит каждая фаза, будет отражено в соответствующей диаграмме напряжения. Эти напряжения составят линейное напряжение L1/L2. Этот цикл будет повторяться до тех пор, пока не будет достигнут другой пик. Этот процесс будет повторяться много раз для каждой строки.

Первый шаг в подключении электропроводки в вашем доме — найти электрический щиток. В большинстве случаев электрическая панель будет иметь маркировку, идентифицирующую ее как трехфазную панель. Желательно, чтобы лицензированный электрик выполнил этот шаг для вас. Кроме того, убедитесь, что служба, которая входит в ваше здание, имеет три фазы. Основное питание должно быть трехфазным, и электрические щиты должны иметь такую ​​же маркировку.

Трехфазные системы используют четыре провода — по одному на каждый проводник и один на нейтраль — для замыкания цепи. По этим проводам проходит напряжение 415 вольт. В результате трехфазная установка более эффективна и доступна, чем однофазная. Даже если вам не нужна трехфазная установка, для некоторых бытовых приборов может потребоваться питание 240 вольт.

Трехфазная система может иметь нейтральный провод, который обычно является четвертым проводником низковольтной сети. В ситуациях распределения высокого напряжения нейтральный провод не используется. Возможно подключение нагрузки между фазами. Таким образом, вы можете избежать перегрузки трансформатора, равномерно распределяя нагрузку между тремя фазами. Если нагрузка несбалансированная, трансформатор не будет работать эффективно.

Какого цвета L2?

Вам может быть интересно – Какого цвета L2? – и вы хотите знать ответ, прежде чем покупать новый кабель. На самом деле есть два разных цвета для L1 и L2 — коричневый провод и черный провод. Однако они связаны одним и тем же проводом. Чтобы избежать путаницы, мы разделили их на разные этапы, чтобы было легче определить, какой провод какой. Если вы не уверены, просто следуйте нашему простому руководству!

Электропроводка силовой цепи переменного тока включает три провода – L1 и L2. Каждый из этих проводов имеет определенную функцию. «Горячий» провод черный. «Нулевой» провод коричневый или оранжевый. Провода «L1» показывают напряжение двигателя. Два провода L2 показывают напряжение основной электрической цепи. Когда два провода L1 соединены вместе, они производят 240 вольт.

Каков цветовой код электропроводки?

Если вы когда-нибудь заглядывали за стенную розетку, то могли заметить, что электрические провода разных цветов. Эти цвета проводов не выбираются случайным образом, и каждый цвет указывает, на какой тип провода вы смотрите, в соответствии с вашими местными цветовыми кодами проводов.

Всякий раз, когда вы делаете какой-либо ремонт или ремонт дома, связанный с энергосистемой вашего дома, вы должны хорошо понимать, что означает цветовая кодировка. Если вы не уверены, будьте в безопасности и позвольте лицензированному электрику справиться с проектом за вас. Продолжайте читать, чтобы узнать больше о том, что цвет провода может рассказать вам о нем!

Кто определяет цветовой код электропроводки?

Цветовые коды электропроводки различаются в зависимости от того, где вы находитесь. В Соединенных Штатах применяется Национальный электротехнический кодекс. Канада использует Канадский электрический кодекс (CEC), в то время как большая часть Европы и многие страны мира используют стандарты IEC или Международной электротехнической комиссии.

Важно отметить, что NEC не имеет обязательной юридической силы, а вместо этого принимается на местном уровне, иногда с поправками.

К сожалению, эти стандарты существенно отличаются друг от друга – во всех трех кодах можно легко идентифицировать только заземляющий провод. Прежде чем приступать к ремонту электрооборудования, обязательно проконсультируйтесь с руководством, подходящим для вашего региона!

Что означает цвет электрического провода

Мы рассмотрим код проводки NEC для переменного тока или питания переменного тока. В то время как постоянный ток или мощность постоянного тока можно найти в домах, его применение в настоящее время очень специализировано. Когда вы заглядываете за розетку или устанавливаете потолочный вентилятор, вы работаете с электропроводкой переменного тока.

Помните, что стандарт NEC применяется только в Соединенных Штатах. Если вы находитесь в другом месте, вы должны сначала определить, какой код применяется, а затем найти соответствующие цветовые коды проводки.

Черные провода

В США черный провод — это провод под напряжением или под напряжением. Этот провод будет проходить от вашего электроснабжения к розеткам, осветительным приборам или приборам. Хотя важно отключать питание на электрическом щите при выполнении любых электромонтажных работ своими руками, в частности, провода под напряжением всегда несут заряд и должны быть отключены в распределительной коробке.

Красные провода

Как и черные провода, красные провода обозначали провод под напряжением. В то время как большинство бытовых розеток являются однофазными и работают на 120 вольт, 240-вольтовые и другие высоковольтные розетки питаются от нескольких горячих проводов и называются двух- или трехфазными. В этих случаях вы обычно видите красный и черный провода вместе.

Помните, что каждый из этих проводов горячий, и вы должны отключить их с помощью автоматического выключателя, прежде чем выполнять какое-либо обслуживание этих линий.

Вы также можете найти красные провода, используемые для обозначения соединения между детекторами дыма. Если вы не уверены, какие провода вы ищете, лучше всего обратиться к лицензированному электрику.

Синий и желтый провода

Синие и желтые провода, которые могут звучать как заезженная пластинка, представляют собой еще одну пару цветов проводов, обозначающую провод под напряжением. В трехфазных приложениях синий цвет будет использоваться для обозначения третьей фазы.
Синие и желтые провода чаще всего используются для проводки, управляемой выключателем.

Желтые провода часто соединяют выключатели с осветительными приборами или потолочными вентиляторами. Синие провода обычно встречаются в трех- или четырехпозиционных переключателях, работающих в качестве проводников, или проводов, которые обеспечивают несколько путей прохождения электричества.

Белый и серый провода

В соответствии со стандартами NEC белые и серые провода обозначают нейтральный провод. Нейтральные проводники отвечают за обеспечение обратного пути для электричества после того, как оно достигло предполагаемой точки использования. Это означает, что нейтральные провода могут нести электрический заряд, и с ними следует обращаться осторожно!

Белый цвет является наиболее распространенным цветом для нейтральных соединений, хотя в некоторых электрических системах все еще иногда используются серые провода.

Зеленые или неизолированные медные провода

Заземляющие соединения — это единственный провод, который не страдает от того, что его представляют разные цвета в разных глобальных цветовых стандартах. Если вы смотрите на провод переменного тока и видите зеленый провод, зеленый с желтыми полосами или оголенный медный провод, то это почти наверняка провод защитного заземления.

Провода заземления обеспечивают безопасный путь к земле, предотвращая поражение электрическим током или возгорание.
