Расширительный бак в системах отопления является важным элементом, который необходим для того, чтобы принимать в себя избыток теплоносителя, когда он расширяется. Это позволяет не допустить разрыва трубопроводных систем и её элементов.
Какие существуют виды расширительных баков?
В разных отопительных системах используются различные типы расширительных баков. Прежде, в системах, где отсутствовали циркуляционные насосы, для отопления применялись расширительные баки открытого типа. Однако у этих устройств было множество недостатков, из-за чего сейчас их практически не применяют. Это связано с тем, что ввиду проникновения воздуха в такой расширительный бак, он начинал корродировать, ржаветь при этом испарение жидкости происходило быстрее, поэтому бак нужно было регулярно пополнять водой. Устанавливать расширительный бак открытого типа нужно было в верхней точке отопительной системы, что не всегда можно было воплотить в жизнь.
В системах отопления, где теплоноситель циркулирует при помощи насоса, устанавливается расширительный бак закрытого типа.
Данное устройство полностью герметично, в внутри него находится эластичная мембрана, разделяющая бачок на 2 части, в одну из которых происходит закачка воздуха или инертного газа под давлением, а другая часть служит для сбора излишков теплоносителя. Благодаря тому, что мембрана является эластичной, при проникновении теплоносителя в расширительный бак, воздушная камера уменьшается в объёмах, а давление в ней увеличивается, что позволяет скорректировать высокое давление в системе отопления. А в процессе остывания происходит обратный процесс.
Закрытый расширительный бак в системе отопления может быть фланцевого типа или иметь несъёмную мембрану. Вторая разновидность бачков пользуется хорошим спросом ввиду их сравнительно невысокой стоимости. Однако расширительные баки фланцевого типа имеют больше преимуществ, ведь они могут выдерживать большее давление, а в случае разрыва мембраны её можно будет поменять.
Баки, где нельзя менять мембрану, она жестко крепится по периметру. С самого начала диафрагма здесь прижимается к внутренней поверхности бака, из-за того, что его объём полностью заполнен газом.
Затем, давление в расширительном отопительном баке увеличивается, и жидкость проникает внутрь него. При запуске системы, давление может мгновенно повыситься, из-за чего мембрана может лопнуть.
Принцип работы и устройство расширительных баков
При изучении устройства расширительных баков для отопительных систем, необходимо учитывать их конструктивные особенности. Открытые расширительные баки представляют собой металлическую ёмкость, к которой подведена труба магистральной системы отопления и имеется переливная отводящая труба. Кроме того, к бачку подведена «сигнальная труба», на которую установлено запорное устройство, а также циркуляционная труба, поддерживающая температуру в баке на одном уровне.
Мембрана из синтетических материалов изнутри перегораживает пространство в закрытом расширительном баке, деля его на две части, в одной и которых находится газ, а в другой жидкость. В одной из частей данного пространства находится сжатый воздух, а в другой «ненужная» вода, появившаяся при нагреве теплоносителя.
После того, как вода остынет, мембрана, будучи под давлением выталкивает воду обратно в систему, в результате чего давление в двух камерах расширительного бачка становится равным. В качестве теплоносителя может выступать не только вода, но и различные антифризы, а также смеси с содержанием азота.
Рассчитываем расширительный бак для отопительной системы
Главной целью расчёта является определение минимально объёма расширительного бака для той или иной отопительной системы. Кроме того, необходимо выполнить расчёт минимально допустимого диаметра трубы, которая будет идти к расширительному бачку, а также определить величину начального давления.
Чтобы выполнить расчёт, необходимо знать такие данные:
Предельно допустимое давление в отопительной системе в месте установки бака;
Высоту (в метрах), которую необходимо измерить от верхней точки отопительной системы до места, куда крепится расширительный бак;
Суммарный объём воды, которая циркулирует по системе;
Температура теплоносителя.
Формула расчёта объёма бака:
Чем больше будет расстояние между местом присоединения бака до верхней точки системы отопления, тем большего объёма бачок необходимо устанавливать. Объём бачка тоже увеличивается при увеличении объёма воды в трубопроводе и возрастании температуры теплоносителя.
Особенности монтажа расширительного бака в системе отопления
Расширительный бачок в системе отопления необходимо устанавливать лишь при плюсовых температурах.
В системе открытого типа, поднятие воды от нагревательного котла происходит вверх, после чего с самой верхней точки она спускается вниз самотеком в радиаторы. Воздушные пузырьки, которые выделяются в процессе нагревания воды, поднимаются к верху, откуда они выводятся наружу через расширительный бак. Установка бака должна быть выполнена в самой верхней точке отопительной системы.
В систему отопления закрытого типа расширительные бачки необходимо устанавливать на трубопровод перед насосом.
Это способствует компенсации гидроударов бачка и уменьшает воздействие на систему в результате теплового расширения.
Бачок должен быть установлен таким образом, чтобы можно было легко оперировать его запорной арматурой или предохранительным клапаном.
Расширительный бак отопления — конструкция, применение
Главная
Оборудование для отопления
Расширительный бак отопления — конструкция, применение
Расширительный бак необходим в любой системе отопления. Он компенсирует расширение воды (теплоносителя) при ее нагревании. Если расширительного бака не будет, то вода, нагреваемая в замкнутом объеме, создаст повышенное давление, и если не будет сброса через предохранительный клапан, или он будет недостаточным, то система в каком-то месте будет разорвана.
Фактически без расширительного бака любое отопление оказывается не работоспособным. Но этот прибор нужно правильно подобрать.
Какой вид бака использовать
Существуют два разных вида систем отопления.
- Работающие под повышенным давлением, обычно в пределах 1,0 — 2,5 атм. Движение жидкости в них осуществляется насосом.
- С атмосферным давлением (открытые), движение воды в них происходит самотеком.
Виды баков:
- Для вторых расширительным баком будет большая емкость, сообщающаяся с атмосферой, расположенная в верхней точке системы и наполовину наполненная водой.
- Для насосных систем в качестве расширительного бака используется замкнутая емкость, разделенная на два отсека эластичной мембраной. Один отсек накачивается воздухом, и снабжен ниппелем. Другой отсек подключается к системе отопления, обычно переходником 3/4 дюйма с накидной гайкой.
Какое давление в расширительном баке
Всегда возникает вопрос — какое давление воздуха должно быть предварительно создано в расширительном баке. Обычные рекомендации — на 0,2 атм больше, чем давление в холодной системе отопления.
Например, рекомендуемые значения — в расширительном баке 1,7 атм, водой система заполняется до достижения давления 1,5 атм.
Тогда мембрана прогнется в сторону воды, а при ее расширении будет максимально использоваться объем бака.
Как поддерживается давление в баке
На практике давление в системе и в расширительном баке меняется со временем.
- Из теплоносителя постоянно выделяется и стравливается растворенный воздух, давление в системе уменьшается, систему иногда нужно доливать теплоносителем.
- В воздушной камере давление также уменьшается постепенно, из-за выхода воздуха через стенки устройства.
Что делать если давление в системе понизилось
Если манометр показывает, что давление в отоплении уменьшилось, в первую очередь нужно проверить давление воздуха в расширительном бачке и подкачать его.
Если давление воды при этом повысилось незначительно, значит нужно пополнить теплоноситель, и таким образом поднять общее давление.

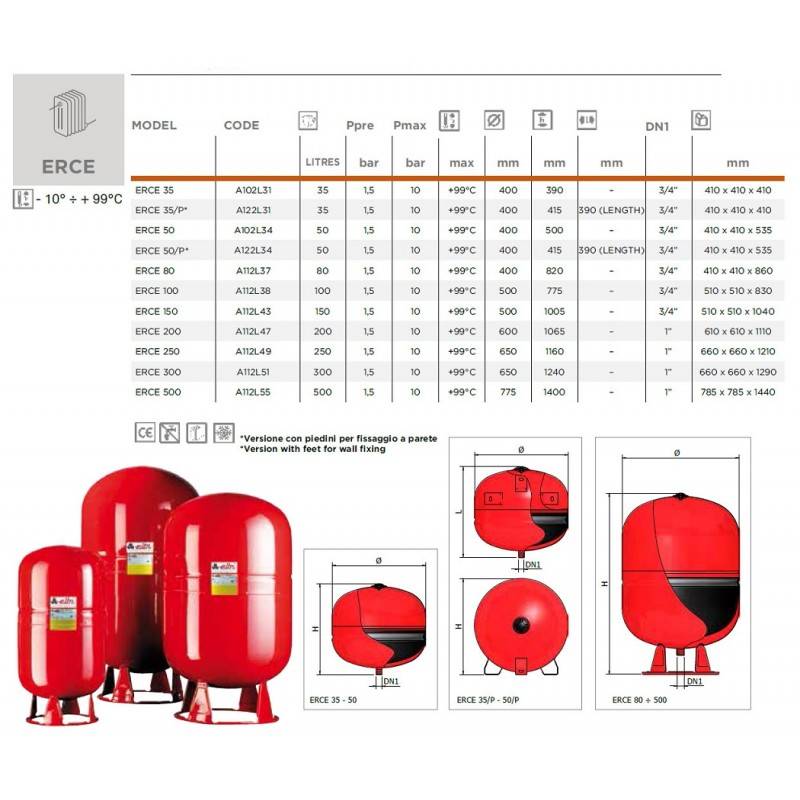

Какого объема бак выбрать
Существуют специальные методики расчета объема баков расширения для отопительных систем, но использовать их для домашней системы смысла нет.
Достаточно воспользоваться утверждением, что объем бака должен быть не меньше 1/10 объема теплоносителя.
Объем теплоносителя можно высчитать или померить ведрами при слитии системы. Современные системы отопления делаются маловместительными, их объемы в небольших домах редко превышают 60 литров, а в домах побольше — 100 литров. Соответственно расширительных бачки в 6 и 10 литров окажутся достаточными.
Как устанавливать расширительный бак
Положение расширительного бака – с воздушной камерой вверху. Если она будет сбоку, или ниже воды, то воздух гораздо с большей интенсивностью будет уходить в теплоноситель через резину (трескается со временем), и бак постоянно нужно будет накачивать.
Закрепляется он к отводу с отсечным краном обычно накидной гайкой с торцевым резиновым уплотнением.
- Место установки поближе к всасу циркуляционного насоса – для лучшей стабилизации давления.
Не путать с гидроаккумуляторами
В продаже можно встретить устройства похожие внешне на расширительные баки отопления.
Это гидроаккумуляторы для воды. Конструкция их также сходная, но в гидроаккумуляторах используется груша из пищевой резины в которой и содержится вода.
Производители обычно окрашивают расширительные баки отопления в красный цвет, а гидроаккумуляторы — в синий. Но это не обязательно, поэтому тип прибора нужно уточнять на месте… Расширительные баки рассчитаны на давление до 4,0 атм и на большую температуру – до +120 град. В то время как гидроаккумуляторы – давление до 10 – 12 бар, но температура до +80 град С.
Дополнительная информация о гидравлике отопительной системы и подборе расширительного бака на видео.
