Однофазная и трехфазная электрическая сеть

Вступление

Здравствуй Уважаемый читатель сайта Elesant.ru. Электрический ток «доставляется» до потребителя по высоковольтным линиям электропередач. Электрический ток линий электропередач имеет высокое напряжение и напрямую не может использоваться потребителями. Для повседневного использования электрического тока доставленного ЛЭП его напряжение нужно понизить.

Для этого возле потребителей устанавливаются специальные трансформаторные подстанции. Трансформаторные подстанции понижают высоковольтное напряжение до номинальных значений пригодных для использования. Остановимся немного на подстанциях.

Трансформаторная подстанция

Трансформаторные подстанции это электроустановка, предназначенная для приема, преобразования и распределения электроэнергии от линий электропередач.

Состоят подстанции из понижающего трансформатора, распределительного устройства (РУ) и устройств управления.

По способу строительства и расположения подстанции подразделяются на пристроенные, встроенные, внутрецеховые. Для загорода наиболее распространены мачтовые и столбовые подстанции.

Основным элементом подстанции является понижающий трансформатор. Понижающие трансформаторы могут быть трехфазные и однофазные. Однофазные трансформаторы используются в комплексе с трехфазными трансформаторами и в основном в сельской местности.

Понижается напряжение в трансформаторах до номинального рабочего напряжения 380 или 220 вольт. Называются эти напряжения линейным и фазным соответственно. А питание потребителей называется соответственно трехфазным и однофазным. Рассмотрим виды питания потребителей подробнее.

Однофазное электрическое питание

Однофазное электропитание запитывает потребителя от одной фазной линии и линии нулевого рабочего провода. Линии для однофазного питания называют однофазными электрическими сетями. Номинальное рабочее напряжение однофазных электрических сетей составляет 220 вольт.

Сами однофазные сети тоже можно разделить в зависимости от рабочих проводников.

Однофазная двухпроводная сеть

В однофазных двухпроводных сетях для электропитания используются два провода: фазного(L) и нулевого (N). Такая электрическая сеть не предусматривает заземление электроприборов. Двухпроводная электрическая сеть была да и остается самой распространенной в старом жилом фонде.

Если у вас дома проводка выполнена проводами с алюминиевыми жилами, скорее всего у вас двухпроводная электрическая сеть.

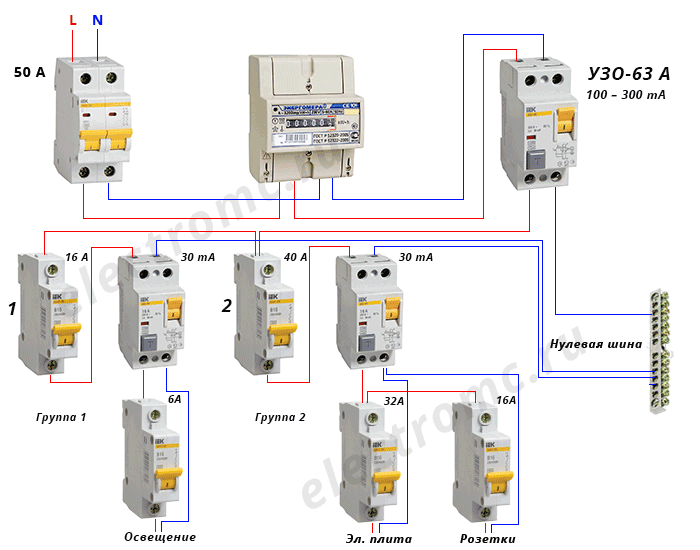

Пример схемы: однофазная двухпроводная сеть в квартире

Однофазная трехпроводная сеть

В однофазных трехпроводных сетях используются три провода: фазного(L), нулевого (N) и защитного, заземляющего. Третий заземляющий провод предназначен для дополнительной защиты человека от поражений электрическим током. Соединение заземляющего провода с корпусами электроприборов (заземление), позволяет отключать электропитание при замыкании фазного провода на корпус прибора (короткого фазного замыкания). Обозначается PE.

Заземление защищает не только человека от поражений электротоком, но и спасает сами электроприборы от перегораний.

Пример схемы:однофазная трехпроводная сеть в квартире

Трехфазное электрическое питание

При трехфазном питании в электрощит квартиры или ВРУ дома заводится три питающие фазы(L1;L2;L3) и нулевой рабочий проводник(N). Номинальное рабочее напряжение между любыми фазными проводами составляет 380 вольт. Напряжение между любым фазным проводом и рабочим нулем составляет 220 вольт. От электрощита проводка, распределяется по квартире или дому, согласно схеме электропроводки, обеспечивая 220 вольтовое или з80 вольтовое питание для электроприборов.

При расчете трехфазной электросети важно правильно распределить нагрузку между тремя фазами. Неравномерное распределение нагрузки между фазами приведут к перекосу фаз, сильный перекос фаз приведет к аварийной ситуации вплоть до обгорания одной из фаз.

Распределить трехфазное питание по квартире или дому можно электрокабелями с четырьмя или пятью проводами

Трехфазная четырехпроводная электрическая сеть

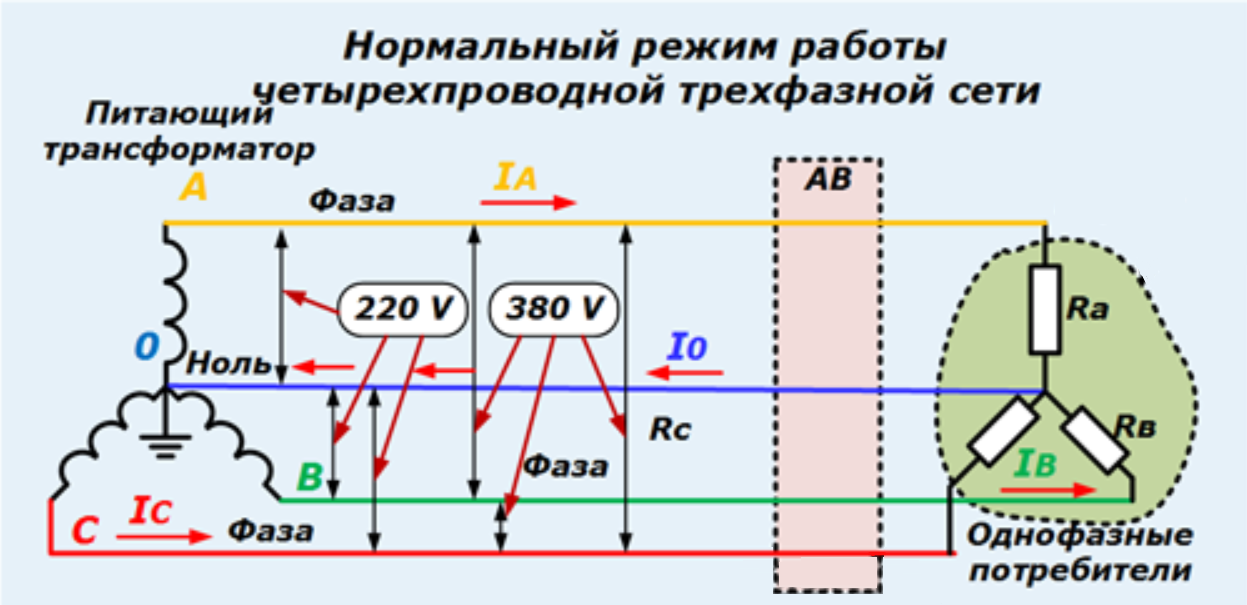

При четырехпроводной электропроводки электропитание происходит от трех фазных проводов и рабочего нуля. От электрощитка или распределительной коробки проводка распределяется по розеткам и светильникам двумя проводами: каждым фазным и нулевым(L1-N; L2-N; L3-N). Напряжением 220 вольт. На схемах фазы могут обозначаться А, В, С.

Пример схемы: трехфазная четырехпроводная сеть в квартире

Трехфазная пятипроводная электрическая сеть

В трехфазной пятипроводной электрической сети «появляется» пятый заземляющий провод, выполняющий защитные функции. Обозначается (PE)

Важно! Во всех трехфазных сетях важно равномерное распределение нагрузки (потребляемой мощности) между фазами. Опредилять нагрузку сети при трехфазном питании нельзя по основному закону электротехники, зокону Ома. Для расчетов нужно учитывать коэффициент мощности(cosф) и коэффициент спроса (Кспроса). Обычно для квартир cosф=0,90-0,93;Кспроса=0,8. Значение 0,8 принимается, если потребителей более 5.

Пример схемы:трехфазная пятипроводная сеть в квартире

Нормативные ссылки

Правила Устройства Электроустановок(ПУЭ),издание 7.

Другие статьи раздела: Электрические сети

Автоматы защиты
Виды опор линий электропередачи по материалу
Виды опор по назначению
Воздушные линии электропередачи проводами СИП
Деревянные опоры воздушных линий электропередачи
Железобетонные опоры линий электропередачи
Железобетонные опоры линий электропередачи
Защита человека от поражения электрическим током, прямое и косвенное прикосновение
Как получает электроэнергию потребитель низкого напряжения 380 Вольт
Колодцы кабельной сети этапы установки

Статьи по теме

Как подобрать кабель в электросети 0,4кВ: сечение и длина ка. ..

Еще раз о системе водоснабжения в доме

Регулятор давления воды

Установка розетки и выключателя в едином блоке

Водопроводные работы в квартире

Дачный водопровод из металлических труб – особенности и комп…

Провод медный ШВВП (ВВП3) – качество для дома и офиса

Термины для УЗО

Трехфазные и однофазные сети.

Отличия и преимущества.Недостатки

Для энергоснабжения промышленных предприятий, организаций и жилых объектов используются трехфазные и однофазные сети, обеспечивающие доставку электроэнергии непосредственно к потребителю. Ее источник – местные распределительные подстанции с трехфазными понижающими трансформаторами (6,3 кВ/380 В). В зависимости от требований по защите пользователей электрические линии подключаются по одной из схем, разрешенных требованиями нормативных документов (ПУЭ).

Функционально трехфазные и однофазные сети представляют собой единое целое, а их различие проявляется лишь при подключении обслуживаемого оборудования. От источника электроэнергии (от генератора или местной трансформаторной подстанции) мощность передается в нагрузку по трехфазной сети с нулевой шиной или без нее. А непосредственно к потребителю она подводится либо по той же 3-х фазной линии, либо по однофазной цепи.

Для организации однофазной потребуется сделать отвод, подключившись к одной из фаз и к нейтральной жиле. В результате получается электрическое ответвление из 2-х проводов, дополненных заземляющей шиной. Именно таким способом электропитание с местной подстанции подается на объекты с потребителями, работающими от 220 В (в квартиры жилых строений – в том числе).

В каждом из оконечных пунктов установлен распределительный шкаф с заведенными в него тремя фазами (A, B и C). Для организации разводки по рабочим помещениям, этажам и отдельным квартирам от него делаются электрические отводы (с использованием одной из фаз и нулевой шины).

Особенности распределения фаз по отдельным потребителям

Действующие трехфазные и однофазные сети характеризуются особым показателем, называемым нагрузочной способностью. Под ним понимается предельная величина мощности, которую может рассеивать данное ответвление. В зависимости от этого показателя в фазных нагрузках будет протекать ток соответствующей величины.

С другой стороны линии электропитания 380 В эффективны лишь при условии равномерного распределения нагрузки по каждому из фазных ответвлений. За счет этого результирующий ток в нулевой шине практически отсутствует, что позволяет изготавливать ее из провода меньшего сечения (т. е. сэкономить на расходном материале).

При нарушении баланса токов в различных ответвлениях от распределительного шкафа возникает перекос фаз, при котором фазные напряжения начинают отличаться от номинала.

При его появлении фазное напряжение на отдельных нагрузках может понижаться до 195 В, а на других – повышаться до 265 Вольт.

Перекоса фаз, который удается обнаружить с помощью специальных приборов, потребуется оперативно перебросить часть ответвлений на менее загруженную линию. На примере, приведенном на рисунке выше, нужно переключить часть нагрузок с фазы B на фазу C.

Как отличить трехфазные и однофазные сети

Чтобы определиться с типом сети на конкретном объекте – достаточно выяснить, какое количество жил содержится в силовом кабеле, подводящем к нему электропитание. Если в нем имеются только две или три жилы – это значит, что сеть однофазная (без заземления или с ним).

Наличие в силовом кабеле 3-х, 4-х или 5-ти жил означает, что к объекту подведена трехфазная линия, к которой можно подключать оборудование с рабочим напряжением 380 В. По трем жилам к нему подводятся фазы A, B и C, а четвертая – это рабочая нейтраль. Пятый провод используется для обустройства повторного заземления, организуемого на стороне потребителя.

Трехфазное питание применяется в частных хозяйствах загородных домов, например, при оборудовании ремонтной мастерской. Для подводки 380 В в городскую квартиру потребуется сделать заявку и оплатить дополнительные услуги. Последние включают в себя подводку 4-х жильного силового кабеля, установку трехфазного электрического счетчика и смену тарифа по оплате электроэнергии.

Сравниваем трехфазные и однофазные сети с точки зрения потребителя (плюсы и минусы)

К преимуществам однофазных сетей в сравнении с их трехфазными аналогами относят:

Удобство монтажа.
Простоту обслуживания.
Экономичность (низкие затраты на прокладку кабеля).

В однофазной сети используются 3-х проводные кабели, которые по цене значительно дешевле пятижильных. Для защиты однофазных цепей применяются дешевые однополюсные автоматические выключатели (вместо сравнительно дорогих 3-х полюсных изделий). Среди недостатков этого варианта выделим невозможность установки силового оборудования, рассчитанного на работу от 380 В, и сравнительно низкую мощность, отдаваемую в нагрузку.

Перечисленные недостатки удается устранить за счет использования трехфазной подводки, к которой допускается подключать силовое оборудование суммарной мощностью до 15 кВт. К плюсам этого решения относят возможность распределять однофазные нагрузки по отдельным линиям, что очень удобно при эксплуатации бытовой техники на 220 В. Единственное ограничение в этом случае касается равномерности распределения потребителей по фазам.

Недостатки трехфазных сетей проявляются в следующем:

При организации электроснабжения увеличиваются габариты защитного оборудования.
Для его размещения потребуется выделить место под распределительный шкаф значительного размера.
На обслуживание таких сетей тратится больше времени и сил, чем на однофазные.

Основная проблема при использовании 3-х фазный цепей – высокая вероятность повреждения нулевой жилы там, где без нее обойтись никак не удается. Так, при нарушении распределения нагрузок по фазным линиям и разбалансировке протекающих по ним токов возможно выгорание нейтрального провода с небольшим сечением жилы.

При обрыве нейтрального провода в нагрузках, включенных по схеме «звезда«, фазное напряжение 220 В мгновенно превращается в линейные 380 В. Такой скачок приводит к выходу из строя подключенного к сети оборудования. Добавим к этому сложность ремонта кабельного изделия, обеспечивающего подводку питающих линий непосредственно к потребителю.

Трехфазные и однофазные сети в частном хозяйстве

Перед тем, как подать заявку на прокладку трехфазного кабеля к частому хозяйству – его владельцу потребуется ознакомиться с техническими условиями на подводку и подключение. Согласно этому документу при обслуживании частников величина допустимой мощности строго ограничена и составляет не более 15 кВт.

По сравнению с однофазными сетями в этом случае могут возникнуть сложности с выбором кабеля нужной марки и организации местного защитного заземления. Кроме того, придется учитывать необходимость сбалансированной нагрузки по каждому из фазных проводов. При подключении нового бытового прибора пользователь вынужден будет следить за тем, чтобы не возникло перекоса фаз.

Такие неудобства нередко приводят к решению отказаться от трехфазной сети в пользу однофазного варианта. Единственное исключение – необходимость подключения силового оборудования, рассчитанного на электропитание 380 В. Это могут быть:

Метало- и деревообрабатывающие станки, установленные в мастерской частного хозяйства.
Насосное оборудование, используемое для подачи воды из скважины на участок и в дом.
Котельное оборудование и бойлеры проточного типа.
Циркулярные пилы и подобные им механизмы.

При однофазной подводке большинство перечисленных агрегатов (помимо обрабатывающих станков) также могут использоваться в частном хозяйстве. Но в этом случае возникают трудности, связанные со снижением мощности установленного оборудования. Также возможны проблемы с включением электроприводов в питающую сеть 220 В (усложняются схемы коммутации).

Требования к кабелю и безопасность эксплуатации

Если трехфазные и однофазные сети рассчитаны на нагрузку примерно одинаковой мощности – в первом случае допускается применять кабель с жилами меньшего сечения. Это объясняется тем, что ток в цепи распределяется по трем фазам вместо одной и в меньшей мере нагружает соответствующие проводники.

Номинальное значение токовой отсечки в автоматическом защитном устройстве для 3-фазного случая также будет меньше.

Это позволяет сэкономить на проводке, размещаемой во вводно-распределительном шкафу и монтируемой в виде линейных отводов (за счет использования жил меньшего сечения).

Согласно требованиям ПУЭ трехфазные и однофазные сети должны обеспечивать безопасность работы с подключенным оборудованием как на распределительной подстанции, так и на стороне потребителя. Для этого предусмотрены специальные меры защиты обслуживающего персонала и пользователя, проявляющиеся в организации заземления на обоих концах трехфазной линии. На однофазном участке электрической подводки безопасность обеспечивается повторным заземлением, обустраиваемом непосредственно на обслуживаемом объекте.

с разделенной фазой по сравнению с 3-фазной | Путеводитель по мощности

Для электрически ненастроенной трехфазной и однофазной энергии можно рассматривать ее в том же ключе, что и механическую энергию. Несмотря на их различия, у них есть одна общая черта — они оба передают силу с давлением и потоком. При обсуждении электрической мощности давление относится к силе, а поток означает скорость.

Мощность, передаваемая через однофазную и трехфазную сети, рассчитывается следующим образом: давление умножается на расход или сила умножается на скорость.

Когда речь заходит о механической мощности, вместо слов «сила» и «скорость» используется несколько разных терминов. Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем термины «скорость вращения» и «галлоны в минуту» относятся к скорости.

В отношении электроэнергии терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем только два термина — «ток» и «амперы» — описывают скорость.

В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении. В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии работает в переменном направлении.

Стандарт мощности изменился с постоянного тока на переменный, поскольку последний подает энергию с большей эффективностью на большие расстояния и расстояния. Частота переменного тока различается в зависимости от страны:

60 Гц (циклов в секунду) — это частота переменного тока в США.
50 Гц (циклов в секунду) — частота переменного тока во многих других странах.

В механической мощности уравнение мощности представляет собой произведение фут-фунтов (давления) и скорости вращения (скорости). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (поток).

В домашних хозяйствах наиболее часто используемая цепь питания состоит из однофазной двухпроводной сети переменного тока (AC), которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов. Большинство установок имеют два провода — нейтраль и питание. Питание проходит между двумя проводами, начиная с провода питания.

Что такое Single-Split (двойной или 2-фазный) и 3-фазный?

Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурации, которая определяет уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем больше нагрузка, тем выше требования.

Что такое однофазное питание?

Однофазная трехпроводная система — это распределение электроэнергии переменного тока, позволяющее экономить материал проводников в однофазной системе. На распределительном трансформаторе для квалификации требуется только одна фаза на стороне питания. Трансформатор, питающий трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.

В США и других странах действуют разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. На многих других территориях стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.

Что такое двухфазное питание?

Двухфазный — также известный как разделенная фаза — в основном то же самое, что и однофазный. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домашних хозяйствах состоит из двух проводов питания на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход из-за его гибкости.

В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания 120 В. В нагрузках, потребляющих большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и нагреватели, в качестве источника питания выступает одна силовая цепь 240 В.

Что такое трехфазное питание?

Трехфазное питание — это силовая цепь, состоящая из цепи переменного тока (AC) с тремя проводами. Большинство коммерческих зданий в Соединенных Штатах имеют трехфазную электрическую цепь. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — схема считается самой плотной и гибкой.

По сравнению с однофазным, трехфазное питание дает большую сумму мощности — в 1,732 раза по сравнению с однофазной — при том же токе:

В нагрузках, потребляющих небольшое количество энергии, таких как освещение, телевидение, радио, компьютер и сканер, питание может подаваться от любой из трех однофазных цепей питания 120 В.
Для нагрузок средней мощности, таких как водонагреватели и осушители воздуха, питание может подаваться от любой из трех однофазных цепей питания 208 В.
Нагрузки, требующие больших объемов электроэнергии, включая обогреватели, кондиционеры и гаражное оборудование для тяжелых условий эксплуатации, питаются от одной трехфазной цепи питания 208 В.

На большинстве промышленных предприятий в Соединенных Штатах используются трехфазные четырехпроводные схемы питания, поскольку эта схема — 480 Y / 277 В — является самой плотной и мощной. По сравнению с трехфазным напряжением 208 В, трехфазное напряжение 480 В обеспечивает значительно большую мощность при том же токе или с уменьшенным на 43 % током. Преимущества этой установки заключаются в следующем:

Снижение затрат на строительство благодаря меньшему размеру необходимых электрических устройств и схем.
Снижение затрат на энергию благодаря сохранению электрического тока, который преобразуется в тепло, а не теряется.

Если принять во внимание задействованное мощное оборудование, трехфазные системы несут ответственность за самые невероятные подвиги архитектурной инженерии, которых когда-либо достигало человечество.

Разница между энергосистемами США и Европы

Энергосистемы Северной Америки, Великобритании, континентальной Европы и Океании различаются.

Европейская энергосистема

В Европе большинство энергосистем используют трехфазные сети 230/400 В. Основным исключением из этого правила являются фермы и сельские поселки, где для питания используются однофазные установки. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.

В Соединенном Королевстве федеральный закон требует, чтобы строительные площадки питали свои инструменты и переносные фонари от систем с центральным отводом 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный проводник. Цель здесь состоит в том, чтобы уменьшить вероятность поражения электрическим током, которое часто представляет серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.

Одной из наиболее распространенных единиц строительного оборудования в Великобритании является портативный трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электроснабжение на строительных площадках осуществляется непосредственно через генераторные установки. Одним из дополнительных преимуществ такого расположения является то, что лампы накаливания на 110 В — типичные для этой настройки — имеют нити накала, которые прочнее и лучше приспособлены для работы, чем нити накала ламп на 240 В.

Внизу, в антиподном содружестве, которое предпочитает недорогие варианты, электрические сети обеспечивают однопроводные линии передачи с возвратом через землю (SWER) для удаленных нагрузок.

Североамериканская энергосистема

Для жилых домов и небольших коммерческих объектов в США и Канаде наиболее распространенным источником электроэнергии являются трехпроводные однофазные системы. Установка позволяет работать двумя способами:

Линия 120 В к нейтрали
240 В между линиями

Первый из них подает питание на стандартные розетки и заземленные светильники. Более тяжелое оборудование, такое как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, которым нужны более мощные источники энергии, используют второе.

Регламент управления электромонтажом двухфазных цепей. Обратный проводник не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно для цепей питания противоположной линии. Нейтраль может использоваться совместно двумя цепями противоположных линий, если имеется перемычка для соединения двух выключателей, поскольку это позволяет обоим отключаться одновременно, а также предотвращает прохождение 120 В через цепи 240 В. В исключительном варианте терминологии 220 В упоминается как однофазный в Соединенных Штатах, но не за рубежом.

Какие ключевые различия существуют между двухфазной и трехфазной электроэнергией?

В зданиях, использующих трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузок. Это позволяет избежать дисбаланса в течение дня, поскольку разные стороны используют легкие, средние и тяжелые нагрузки. Инженеры также применили этот же принцип для источников питания, которые они распределяют по разным зданиям.

В Великобритании одна фаза снабжена нейтралью при токе до 100 А для отдельных объектов. В Германии и других европейских странах каждый объект получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние повышенных нагрузок на первую фазу.

Соединенные Штаты и Канада часто используют дельта-поставку с высокой ветвью. В этой конфигурации одна обмотка имеет отвод от центра, что позволяет использовать три разных уровня напряжения. Основная цель этого источника питания, подключенного по схеме треугольника, — обеспечить питание мощных двигателей, которым требуется вращающееся поле.

Однофазные нагрузки

За исключением систем с высоким ответвлением треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это обеспечивает сбалансированность нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе «звезда» из трех фаз и четырех проводов три проводника и нейтраль системы имеют одинаковое напряжение.

Когда на питающий трансформатор поступают обратные токи от домов и зданий потребителей, токи объединяются в нейтральный провод. Если все обратные нагрузки равномерно распределены по каждой из трех фаз, по нейтральному проводу течет обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несбалансированную фазную нагрузку.

Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. На фазах с более высокими нагрузками будет меньшее напряжение, а на фазах с меньшими нагрузками — более высокое.

Несимметричные нагрузки

В трехфазной системе, где токи в токах под напряжением неравны или не образуют идеального фазового угла 120 градусов, нагрузка является несбалансированной, поскольку потери мощности выше, чем в сбалансированной системе.

Электродвигатель относится к особому классу, когда речь идет о трехфазной нагрузке. Трехфазный асинхронный двигатель, используемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазный двигатель, известный своей эффективностью, превосходит однофазные двигатели аналогичного номинала и напряжения. Трехфазный двигатель, требующий меньшего обслуживания и относительно недорогой, служит дольше и вибрирует меньше, чем однофазный.

Трехфазные системы часто также обеспечивают электроэнергией электрическое освещение, электрические котлы и другие нагревательные нагрузки сопротивления. По всей Европе трехфазные подпитки подводят к бытовым электроплитам и отопительным приборам. Вы также можете подключить нагреватели между нейтралью и фазами, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному нормальному уровню напряжения для тяжелых нагрузок.

В двухфазной системе используются два напряжения переменного тока, разделенные фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые ранние генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Scott-T можно использовать для соединения двухфазных систем с трехфазными. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных систем все еще существуют.

Что такое трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)

Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ). В конфигурации «звезда» используются три, а иногда и четыре провода, тогда как в схеме «треугольник» используются только три провода. В конфигурации «звезда» дополнительный четвертый провод обычно заземляется и предлагается как нейтраль.

Ни в трехпроводном, ни в четырехпроводном вариантах не учитывается провод заземления, который проходит по линиям передачи с целью защиты от замыканий. В исправном состоянии заземляющий провод даже не держит ток.

При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда». Примером этого может быть, когда источник питания питает как освещение, так и обогреватели. В местах, где группа потребителей имеет общую нейтраль и имеет различное количество фазных токов, результирующие токи передаются через общую нейтраль.

Треугольник соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.

В системе с открытым треугольником, также известной как система V, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, состоящем из трех однофазных трансформаторов, этот треугольник может работать как открытый треугольник. В дополнение к току для соответствующих фаз два трансформатора в разомкнутом треугольнике также обеспечивают ток третьей фазы.

Чтобы система треугольника могла обнаруживать блуждающие токи, необходимо заземление. Зигзагообразный трансформатор часто защищает конфигурации треугольника от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.

Как проверить трехфазное напряжение

Чтобы иметь трехфазную электроэнергию, вы должны иметь установку с тремя проводами соединения для передачи. Электроэнергетические компании Северной Америки производят трехфазные токи, которые передают электроэнергию по электрическим сетям, и это обеспечивает электроэнергией города, поселки и пригороды на всей территории Соединенных Штатов и Канады.

В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным типом электропитания. Две схемы подключения трансформаторов, питающихся от трехфазной сети, называются треугольником и звездой. Между ними есть небольшая разница в напряжении, и все зависит от проводки.

Шаги, необходимые для проверки напряжения на двигателе, просты:

Выключите выключатель на двигателе. Снимите винты, которыми эта крышка крепится к разъединителю, и отложите крышку в сторону.
Переместите мультиметр на напряжение переменного тока. Присоедините выводы щупа к следующим выводам — общему и напряжению. Если мультиметр имеет функцию автоматического выбора диапазона, перейдите к следующему шагу. Если нет, выберите диапазон напряжения, превышающий предполагаемое напряжение.
Проверьте внутреннюю часть распределительной коробки двигателя. Должно быть два комплекта проводов. Один комплект должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
Входящие провода должны быть подключены к клемме со следующими тремя символами — L1, L2 и L3. В качестве альтернативы терминал может отображать их как Line 1, Line 2 и Line 3.
Провода, которые выходят наружу, должны быть подключены к клемме, которая имеет следующие три символа — Т1, Т2 и Т3. В качестве альтернативы терминал может отображать их как «Загрузка 1», «Загрузка 2» и «Загрузка 3».
Из трех фаз тока каждая фаза проходит по проводу и обозначается входом и выходом соответствующим номером. Например, L3 и T3 представляют третью фазу.
Проверьте пары L и T с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем следите за отображением напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
При выполнении этого теста на парах T — T1 и T2, T1 и T3, T2 и T3 — напряжение для каждой пары должно быть равно нулю.
Включите разъединитель. Протестируйте T-пары еще раз. Напряжение для каждой пары должно быть таким же, как и для L-пар.

Если у вас есть доступная нейтральная клемма, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Испытываемое здесь напряжение должно составлять половину того, что получилось для пар линий.

Во вращающемся преобразователе фаз одна фаза трехфазного тока может иметь другое напряжение, чем остальные две. В условиях нагрузки, включающей работающие двигатели, напряжение будет меняться, но этого следует ожидать.

При выполнении проверки напряжения внимательно следите за тем, что делаете, и не позволяйте себе отвлекаться. Выполнение этих тестов может быть опасным.

На некоторых двигателях размыкающий выключатель аналогичен выключателю включения/выключения. Таким образом, переключение отключения в положение «включено» фактически включает двигатель.

Получите дополнительную информацию об электроснабжении

В современном мире высоких технологий доступ к электроэнергии в любое время и в любых условиях не является роскошью. Это обязательно. Global Electronic Services выполняет сервисные работы по полному спектру промышленной электроники, двигателей и другого мощного оборудования. Мы рекомендуем вам быть в курсе событий в области электроэнергетики на благо вашей компании.

Запросить цену

Однофазный блок питания

Доля

Источник питания переменного тока имеет две категории, а именно: однофазный источник питания и трехфазный источник питания. Для большинства промышленных и коммерческих предприятий используется трехфазное питание, поскольку нагрузки здесь очень высоки, тогда как жилые дома обычно питаются от однофазного питания, поскольку общие нагрузки, требуемые домохозяйствами, меньше. Ниже мы концептуально подробно обсудим однофазную систему электроснабжения.

Что такое «фаза» в электричестве?

Фаза означает распределение нагрузки. В однофазном питании один переменный ток подается по одному проводу, тогда как в трехфазной системе используется 3 провода, по которым идет переменный ток с определенным временным смещением между волнами напряжения.

Однофазное питание – что это?

Однофазная система питания переменного тока пики напряжения при 90⁰ и 270⁰ , с полным циклом при 360⁰ . При этих пиках и провалах напряжения мощность не подается с постоянной скоростью. В однофазной системе есть один нулевой провод и один силовой провод, между которыми течет ток. Циклические изменения величины и направления обычно изменяют ток и напряжение примерно 60 раз в секунду , в зависимости от конкретных потребностей системы.

Преимущества и использование однофазного источника питания переменного тока

Однофазные блоки питания имеют широкий спектр применения. Нагрузки с ограниченной мощностью требуют до . 1000 Вт обеспечивают наиболее эффективное использование однофазного источника питания переменного тока. Общие преимущества выбора однофазной системы включают:

Широкий спектр применения
Наиболее эффективный источник питания переменного тока мощностью до 1000 Вт
Меньшие затраты на проектирование
Менее сложные конструкции

Однофазное питание

Применения однофазного питания включают следующее.

Этот блок питания подходит как для дома, так и для бизнеса.
Используется для обеспечения достаточного количества электроэнергии в домах, а также в непромышленных предприятиях.
Этого источника питания достаточно для работы двигателей мощностью примерно до 5 лошадиных сил (л. с.) .

Примечание : Переход с однофазного на трехфазный не приведет к увеличению платы за электроэнергию в счете за электроэнергию. Таким образом, количество единиц потребляемой электроэнергии останется прежним (поскольку они зависят от мощности приборов, а не от подключения к электричеству).

Однофазное или трехфазное электроснабжение дома? Как выбрать?

Лучше всего проконсультироваться с инженером-проектировщиком источников питания, который может дать соответствующие рекомендации по наиболее эффективному и экономичному варианту для конкретного проекта. Как правило, для подключения к жилому дому не требуется трехфазное подключение, так как большинство приборов, находящихся в домашнем хозяйстве, не являются большими нагрузками и не нуждаются в таком подключении. Но, если в доме есть тяжелая техника, то лучше пойти на трехфазное подключение. Трехфазное подключение осуществляется за дополнительную плату, поэтому, безусловно, необходимо оценить, действительно ли это необходимо.
