Допустимый уклон отмостки зданий: угол наклона 1 м, нормы по СНиП в сантиметрах и градусах вокруг дома. Как сделать уклон отмостки из бетона? Минимальный и максимальный уклон — Информационный портал города Мичуринска. Афиша

Содержание

что это такое, сколько составляют, нормы к ширине, минимальной толщине, какой должна быть высота, оптимальная глубина?

Отмостка является элементом здания, с помощью которого уменьшается нагрузка на гидроизоляцию основания объекта.

Она служит для отвода воды за границы периметра строения, тем самым защищает опорные части постройки от затопления атмосферными осадками, особенно в период осенне-весеннего максимума.

Это дает возможность сократить объем влаги рядом с фундаментом и избежать процессов приводящих к преждевременному выходу гидроизоляции из эксплуатации.

В этой статье поговорим о размерах отмостки: угле уклона, ширине и высоте, толщине и глубине конструкции, от чего они зависят.

Содержание

1 Какими нормами регулируются размеры конструкции?
2 Угол наклона — что это такое?
- 2.1 Для чего он нужен?
- 2.2 Можно ли обойтись без него?
- 2.3 Сколько составляет?
3 Требования к другим параметрам
- 3. 1 Ширина
- 3.2 Толщина
- 3.3 Какой должна быть высота?
- 3.4 Оптимальная глубина
4 Как правильно рассчитать?
5 Площадь
- 5.1 Как ее посчитать?
6 Важность соблюдения
7 Заключение

Какими нормами регулируются размеры конструкции?

Требования к строительству отмостки разрозненны и указаны в нескольких директивных документах СНиП, СП и ГОСТ, которые требуют от застройщика создавать конструктивную защиту для дома в виде отмостки. Кроме того параметры и технология ее строительства предусматривается в «Рабочей Документации» строительного проекта.

Нормативы, предусматривающие параметры возведения отмостки здания:

СНиП 2.02.01-83,
СП 82.13330.2016,
ГОСТ 9128-97,
ГОСТ 7473-94.

Данными нормами предусмотрено, что при строительстве здания вокруг периметра должна устанавливаться водонепроницаемая отмостка с замкнутым контуром. Для ее обустройства выполняют основу из местного утрамбованного грунта 15 см.

Пирог ее зависит от ее конструкции, климатических и географических особенностей района строительства. Характеристика бетона по морозостойкости должна соответствовать условиям, которые предъявляются к дорожному бетону, конструкция должна иметь уклон в поперечном направлении.

Угол наклона — что это такое?

Уклон отмостки — это отношение разницы по высоте 2-х точек, верхней и нижней, к расстоянию между ними.

Уклон может устанавливаться в градусах или измеряться в процентах. При разработке проекта отмостки обычно уклон обозначается в процентах, чтобы не делать ошибок в расчетах и монтаже.

При проверке уклона, с тем чтобы не выполнять трудоемкие математические подсчеты разработали особый инструмент — уклономер. На рейку укрепляется особая рамка, с маятником внутри, на котором расположен груз и указатель.

Рейку ставят на горизонтальном участке конструкции и по указателю на шкале устанавливают числовое значение в градусах, что позволяет легко перевести градусы в % по таблицам от 1 до 10.

Для чего он нужен?

Уклон отмостки — очень существенная характеристика, от которой зависит функциональность защитного элемента. При обильных природных осадках, если вода не будет отводиться, она сможет поступать к фундаменту через рядом расположенный грунт, что постепенно приведет его и цоколь к деформации.

Уклон планируется от фундамента здания, с тем, чтобы жидкая среда отводилась в почву. В соответствии с требованиями СНиП, он устанавливается исходя из размера ширины отмостки и вида строительного материала.

Можно ли обойтись без него?

Очень маленький уклон выполнять запрещено, в особенности на мягких отмостках, а большой угол зимой будет аварийным из-за обледенения. Огромные негативные последствия будут у дома с отмосткой без уклона, возведенного на пучинистом грунте.

В зимнее время грунт пропитается водой, которая будет расширяться при замерзании, что создаст неравномерно распределенное давление на конструкционных элементах.

Наиболее распространенные последствия в нарушении функциональности дома при отсутствии уклона отмостки:

подтопление цоколей и техподполий;
появление на стенах биозагрязнений, повреждающих несущие конструкции и вызывающих серьезные болезни у людей;
повреждение внешней и внутренней отделки помещений;
разрушение опор строения, с последующим снижением несущей способности, с возникновением недопустимых деформаций.

Сколько составляет?

Уклон конструкции устанавливают в зависимости от принятого стройматериала:

Для щебеночных разновидностей в пределах от 5 до 10%, к примеру, при ширине основания в 1 м уклон устанавливается от 5 до 10 градусов.
При укладке наружного слоя из асфальтобетонных материалов этот показатель уменьшается от 3 до 5%.

Застройщик должен понимать, что значит принятый уклон. К примеру, уклон для конструкции, имеющей бетонное финальное покрытие 5%, значит, что на 1 метр ширины высота изменяется на 0,05 м.

Требования к другим параметрам

Кроме уклона, значимым показателями являются при возведении защитной конструкции ее ширина, глубина и высота, которые зависят от типа и уровня промерзания почвы и дополнительной функциональной принадлежности конструкции, например, предназначенной для передвижения только людей или транспорта.

Ширина

Ширина конструкции устанавливается с учетом разновидности грунтов. Для глиняных почв двух типов:

первый устойчивый и не проседающий под своей весовой нагрузки либо его проседание не превышает 0.05 м и вызвано внешними факторами;
второй — проседающая под собственным весом глина.

Практическими измерения установлено, что минимальная ширина конструкции для 1-го типа грунтов принимают свыше 0.700 м, а для 2-го – свыше 1.0 м.

Она будет достаточной, если будет выступать на 0.20 м больше выхода кровли над внешними стеновыми конструкциями при расположении на стандартных грунтах и 60 см — для глиняных почв 2-го типа.

Решение по ширине конструкции также зависит от предназначения, которое на нее возлагает застройщик:

только защитные для основания и цоколя;
комбинированная для защиты и активного перемещения пешеходов к садовым павильонам и вспомогательным помещениям;
для защиты и движения транспорта, например, к гаражу.

Толщина

Не менее важной характеристикой, которая учитывается при возведении такого элемента, считается ее толщина.

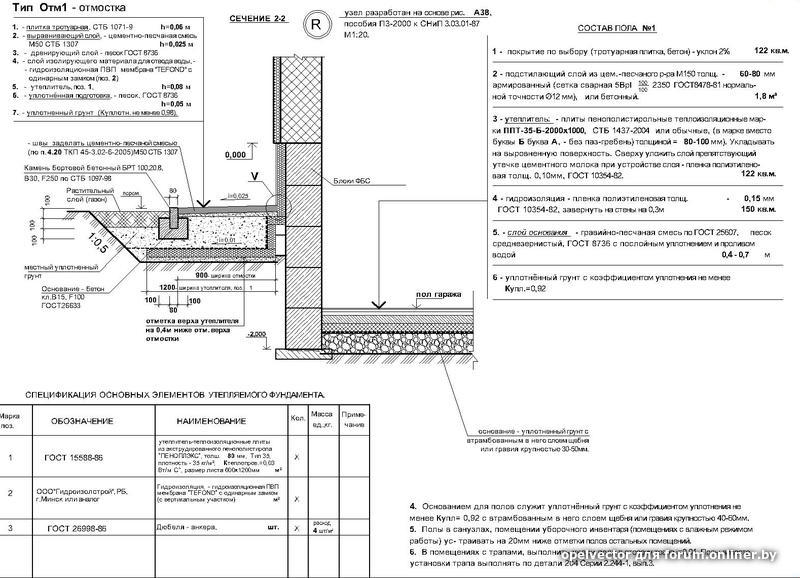

Она напрямую связана с размерами слоев пирога и ее суммой:

Подушка из песка по нормативу составляет от 100 до 150 мм.
Щебеночный слой либо засыпка гравием от 60 до 100 мм.
Бетон либо иное финишное покрытие от 70 до 120 мм.

Таким образом, минимальная толщина конструкции может быть 230 мм, а наибольшая от 370 мм.

В том случае если застройщик планирует дополнительно возвести конструкцию, как пешеходную дорожку около строения, то строительные нормы предъявляют серьезные требования к этому показателю: одностороннее движение для инвалидов-колясочников -1,2 м, для двухстороннего перемещения — 2 м.

Толщина слоев пирога обязана соответствовать нормам СНиП 2.05.02.85 для дорожек с пешеходно-транспортным назначением:

бетон низких марок, 16 см;
щебень/гравий, с обработкой вяжущими растворами,18 см;
щебень, укатанный по принципу заклинки, 19 см.

Какой должна быть высота?

Высота отмостки диагностируется не от начала укладки пирога, а от нулевого показателя уровня земли. Ее размер ограничен минимальным показателем — 5 сантиметров над уровнем почвы. Для пешеходной дорожки требования более строгие в отношении высоты, которая связана с устройством усиленной подушки.

При применении бетонированной отмостки, высота по наружной кромке принимается — 10 см при небольшой нагрузке, а высота у стены объекта вычисляется по принятому уклону.

Оптимальная глубина

Глубина этого защитного элемента напрямую связана с типами грунта в районе строительства. При пучинистых грунтах по строительным нормам рекомендуется выполнять выемку глубиной не менее 0. 4 м. Для этого убирают верхний плодородную землю и некоторую часть пучинистого слоя.

На подготовленное по периметру основание траншеи утрамбовывают песчаную подушку с формированием уклона от строения от 2 до 5%. Песок укладывается слоями по 50-100 мм, каждый слой тщательно увлажняют и трамбуют.

Очень важно застройщику проконтролировать, чтобы уровень заглубления ее не превышал 1/2 от глубины промерзания почвы. Этот показатель можно уточнить в таблице либо получить такую информацию в местном органе архитектуры.

Как правильно рассчитать?

Перед тем как начинать строительство, тщательно измеряют дом по длине и ширине и прорисовывают схему, чтобы точно рассчитать размеры отмостки.

Поскольку она имеет уклон, для определения площади и периметра недостаточно будет знать только габариты дома. К ним потребуется применить расчеты стороны треугольника по углу наклона и сторонам.

Пример расчета отмостки шириной в 1 м, уклоне 5 град при плане дома 10х10 м. По формулам для прямоугольного треугольника, имеющего соответственно углы: 90, 5 и 85 град, формула внешней Д будет равна:

1/sin85 = Д/sin 90;
Д = 1* sin90/sin85=1.004 м.

По формулам для прямоугольного треугольника рассчитывают ее сторону, которая является толщиной отмостки около стенки постройки, в данном случае она будет равна 0.087 м

Площадь

Площадь отмостки — это площадь конструкции в горизонтальном сечении по внешней границе. Если периметр дома имеет форму прямоугольника, площадь отмостки можно получить путем умножения стороны Д на его периметр: 1.004*(2*10+2*10) = 40,16 м2.

В том случае, когда строение обладает нестандартной конфигурацией, при определении ее разбивают на несколько элементарных фигур и с учетом допустимого уклона по вышеуказанному порядку производят расчеты.

Одновременно с этим визуальное сечение прокладывается по цоколю с учетом всех выступающих частей: крыльцо, веранда, галерея, пандус и другие элементы здания, которые опираются на несущие конструкции фундамента.

Точное знание площади отмостки относится к важному показателю строительства, от которого зависит правильный выбор технологии и строительных материалов, а также определения количества и стоимости.

Для жилых домов данный размер ложится в основу раздела по благоустройству территории, в котором определяются все необходимые характеристики конструкции. На основании проекта, типовых технологических карт, расценок на СМР, норм затрат труда и расхода материалов определяется технология, трудозатраты и стоимость строительства отмостки.

Как ее посчитать?

Для того чтобы посчитать площадь, необходимо знать уклон отмостки, ширину и периметр дома. Прорисовывают схему дома и отмостки и разбивают на простейшие фигуры. В простейшем случае, дома в плане 10х10м, это будет 1 прямоугольник со сторонами — 10Х10м и 4 прямоугольника со сторонами 1Х1 м.

Пример расчета для дома прямоугольного сечения с размерами в плане АхВ= 10х10 м:

периметр дома , 40 м;
количество внешних углов , 4 шт. ;
ширина S, 1 м.

Слои пирога:

Брусчатка, 100 мм.
Гидроизоляция, 10 мм.
Бетон, 100 мм.
Утеплитель, 10 мм.
Гравий/щебень, 300 мм.
Песок, 200 мм.
Общая ширина, 720 мм.

Результаты расчета:

Площадь: ((2*10+2*10)+4*(2*1 +2*1))*1.004= 44.176 м2, с учетом уклона и 44 м2 без уклона.
Объем: 44* 0.72=31.8 м3.
Геотекстиль: 44,176 м2.
Арматурная сетка: 44,176 м2.
Гидроизоляция: 72.4 м2.
Брусчатка: 44,176 м2.
Бетон: 4.4176 м3.
Утеплитель: 2.2 м3.
Гравий: 13.25 м3.
Песок: 8.831 м3.
Длина опалубки: 48 м.
Площадь опалубки: 34.08 м2.

Важность соблюдения

Надежно защитить фундамент и гарантировать продолжительный срок эксплуатации дома может только качественная отмостка.

Правильное соблюдение ее главных размеров по СНИП/ГОСТ/СП обеспечит защиту:

цоколя от влияния атмосферной влаги;
целостности основания дома;
термоизоляции подпольного помещения;
грунта от замерзания;
фундамента от уничтожения корнями деревьев;
вспучивания слоя грунта.

Застройщик должен следить, чтобы конструкция выступала за крышу на 200 мм, что обеспечит качественное водоотведение, если выдержать условие уровня наклона в сторону противоположную от цоколя сооружения.

Нарушение глубины может вызвать разрушение фундамента и цоколя дома из-за зимнего пучения грунта, опасного неравномерным боковым напряжением, способным создать перекос в несущей конструкции.

Самая важная и полезная информация по строительству отмосток собрана в этом разделе.

Заключение

Как и к каждой конструктивной части дома, к отмостке предъявляются высокие требования, которые должны соблюдаться всеми застройщиками. Особенно важны ширина, высота и угол наклона, зависящие от конструктивных особенностей дома, климатических условий и состояния грунта.

Зная, как профессионально выполнить отмостку, можно не только обеспечить продолжительный срок эксплуатации дома и основных его элементов, но и сохранить значительные средства, выполняя технологию ее возведения своими силами.

Отмостка вокруг дома: устройство и размеры

Автор Свой Дом На чтение 7 мин Просмотров 3.3к.
Обновлено 12 сентября 2021

Строительство любого дома не считается завершенным, если по всему его периметру не будет установлена отмостка – специальное водонепроницаемое покрытие, плотно прилегающее к цоколю. Основные геометрические размеры отмостки зависят от типа материалов, используемые при ее устройстве, периметра здания, высоты стен, типа почвы. Чтобы такая конструкция была максимально эффективной, при строительстве важно выполнять все рекомендуемые этапы, а также придерживаться многих нормативов. А это иногда не под силу людям, не имеющим опыта в устройстве аналогичного объекта. По этой причине возведение при цокольной дорожки лучше доверить профессионалам из строительной компании. Они учтут всевозможные нюансы и применят свой опыт и знания для надежной защиты фундамента от деструктивного воздействия влаги.

Содержание

Устройство отмостки
Из чего сделать отмостку
Основные требования
Ширина отмостки вокруг дома, нормы
Толщина отмостки вокруг дома
Уклон отмостки
Защита от разрушения
Железнение
Утепление
Заключение

Устройство отмостки

Визуально отмостка выглядит как горизонтальная полоса разной ширины, облегчающая передвижение людей вокруг дома. Она является важным элементом дренажной системы любого здания. Конструкцию отмостки можно сравнить с «пирогом», состоящим из нескольких слоев:

глиняного замка – хорошо утрамбованной основы из глины и песка;
дренирующего слоя из песка щебня, гальки, гравия;
гидроизоляционного материала;
теплоизоляции, предотвращающей промерзание и перепад температур в цокольном помещении;
верхнего покрытия, которое препятствует проникновению атмосферных осадков к фундаменту. Помимо защитной функции, этот слой выполняет и декоративную, так как становится ярким акцентом ландшафтного дизайна.

Для максимальной эффективности отмостки, на всех этапах ее возведения нужно придерживаться установленных норм и правил. Приступать к работам следует только после проведения математических расчетов основных параметров отмостки, таких как толщина, ширина, уклон. Главными нормативными актами, в которых описаны важные нюансы по благоустройству придомовой территории, являются СНиП. В них же и указываются допустимые параметры отмостки.

Из чего сделать отмостку

В качестве основных материалов для изготовления верхнего покрытия могут быть использованы:

бетон;
асфальтобетон;
облицовочный кирпич;
керамогранитная плитка;
брусчатка;
железобетонные плиты.

На выбор материала влияет как пожелание владельца, так и особенности почвы. Работа с каждым покрытием имеет свои особенности и нюансы.

Основные требования

Начинать установку отмостки следует только после завершения строительства дома, когда уже окончены наружные работы по отделке стен и цоколя. Можно сказать, что монтаж водонепроницаемого покрытия – это последний этап строительства, после которого возведение здание считается оконченным. Основными факторами, влияющими на параметры отмостки, считаются характеристика почвы, на котором идет строительство, а также длины свесов крыши.

Ширина отмостки вокруг дома, нормы

Нормативные значения ширины отмостки зависят в первую очередь от характеристики грунта. Если почва, на которой идет строительство, обладает хорошей несущей способностью и слабо подвергается деформациям, делать слишком широкую поверхность не нужно, достаточно прировнять этот параметр до 60 см, но не ниже. Если же почва просадочная и легко деформируется при воздействии влаги, ширина отмостки может увеличиться до 200 см. Второй фактор, влияющий на величину параметра, является вылет карниза крыши. Дело в том, что вода, стекающая с кровли, должна попадать именно на поверхность отмостки, а не на открытую почву. По этой причине при устройстве конструкции всегда делается отступление в сторону почвы на 20-30 см.

Толщина отмостки вокруг дома

Этот параметр определяется путем математических расчетов. Как уже говорилось выше, отмостка имеет вид многослойного пирога, каждый слой которого имеет свою толщину:

песчаная подушка – нормативное значение находится в диапазоне от 10 до 15 см;
щебеночный слой – от 6 до 9 см;
поверхность отмостки – от 5 до 12 см в зависимости от материала. Толщина поверхности отмостки из облицовочных материалов определяется толщиной самого материала.

Толщина нижнего слоя не должна превышать 20 см. До начала его укладки необходимо провести подготовительные работы – расчистить территорию, убрать посторонние предметы, удалить верхний плодородный слой почвы, при сильной активности растений применить гербициды. Песчаную подушку необходимо укладывать на твердую, хорошо утрамбованную глинистую основу (глиняный замок).

Уклон отмостки

Отмостка, имеющая определенный наклон, способствует движению вод от здания к открытой почве. Угол наклона начинается от фундамента, а его нормативный показатель изменяется в зависимости от материала, используемого для укладки поверхности, а также ширины дорожки. Если для верхнего слоя был использован бетон или асфальтобетон – угол наклона равен 3-5%, если булыжники или щебень, то – 5-10% от ширины. К примеру, при размерах отмостки в 120 см наклон будет находиться в диапазоне 6-12 градусов.Не стоит отклоняться от существующих нормативов. Слишком маленький угол наклона утруднит отвод воды от фундамента. А вот значительное увеличение этого показателя усложнит передвижение людей, а также может привести к быстрому разрушению покрытия.

Защита от разрушения

Отмостка вокруг дома должна иметь целую поверхность, без трещин и щелей, а также плотно прилегать к цокольной части здания. В противном случае герметичность покрытия будет нарушена, и атмосферная вода сможет беспрепятственно проникать в фундамент дома. Нужно отметить, что бетон при резких перепадах температур может менять свои геометрические параметры (при повышенных температурах и влажности расширяться, при снижении этих параметров сжиматься).

Исходя из такого расклада, для предотвращения разрушения бетона путем компенсации температурных деформаций формируются деформационные швы. Согласно СНиП они располагаются через каждые 1,7-2 м, а также по углам дорожки. Отмостка, оснащенная швами, способна противодействовать усадке, резким перепадам влажности и температуры, химическим реакциям, происходящим в бетонных смесях.

Деформационный шов из доски

Сами деформационные швы нужно изготовлять из древесины – ламинированной фанеры или реек. Фанеру ламинированную (ФСФ) перед применением разделяют на полоски. Длина таких полосок ровна ширине отмостки, а толщина составляет 10 см. Если используют деревянные рейки, то их толщина должна быть 2-3 см. Так как фанера и рейки могут подвергаться процессам гниения, перед установкой ее покрывают битумной мастикой или отработанным маслом.

В процессе эксплуатации на поверхности бетона могут возникнуть трещины, он может растрескиваться и расслаиваться. Предупредить такого рода разрушения можно с помощью выстилания гидроизоляционного слоя внутри конструкции. Такая технология заключается в создании под бетонной стяжкою слоя из рулонных или обмазочных водонепроницаемых материалов. Стены также защищаются от влаги с помощью гидроизоляционных материалов.

Важно! Работа с рулонными и обмазочными материалами, особенно с битумом, требует внимательности и осторожности, а также использования средств индивидуальной защиты.

Железнение

Для защиты бетонного покрытия от разрушений рекомендуется применять такой метод, как железнение. Он может быть выполнен 2-я способами – сухим и мокрым.При сухом железнении сразу после заливки бетона его поверхность посыпают цементом М300 или М400, после чего затирают. Чем выше плотность цемента – тем дольше прослужит отмостка. После затвердения бетонной поверхности ее полируют. При мокром способе нужно дождаться полного высыхания бетона (2-3 недели), а затем нанести слой жидкого цементного раствора и разгладить.

Утепление

Утепление отмостки

Для защиты от промерзания грунта, особенно если в доме есть подвальное помещение или цокольный этаж, необходимо утеплить отмостку. Для этого между нижним и верхним слоями нужно разместить специальный теплоизоляционный материал (пенополистирол, Пеноплекс).

Если четко соблюдать все нормативные требования, отмостка будет максимально эффективно выполнять свои функции, что продлит эксплуатационный период дома. А в самом здании, особенно в подвальном помещении, будет создан комфортный микроклимат.

Заключение

Как уже было отмечено выше, отмостка является залогом длительной эксплуатации здания. Помимо защиты от влаги, при цокольная дорожка также предотвращает вспучивание почвы, улучшает теплоизоляцию, облегчает передвижение людей вокруг дома, придают экстерьеру уникальности.

рамп | Производительность здания

Печать
Делиться
Сохранять

Пандусы должны находиться в логичных местах, где их легко найти и использовать.

Печать
Делиться
Сохранять

Расположение и идентификация

Пандус должен быть расположен в логичном месте и быть легко узнаваемым.

Благодаря совмещению лестниц с бесступенчатыми дорожками те, кто не может или не хочет пользоваться лестницей, получат поблизости альтернативный вариант.

Пользователи зданий, которые пропускают переход между ровной и наклонной поверхностями, рискуют упасть. В начале пандуса идентификация поручня вместе с заметным изменением яркости между ровной и наклонной поверхностями пола даст визуальные признаки изменения градиента.

Для слепых или слабовидящих визуальный контраст и освещение могут не обеспечивать достаточного предупреждения о наличии пандуса.

Вопросы проектирования

По возможности избегайте изменения уровня, которые могут привести к необходимости в пандусе или лестнице.
Располагайте лестницы, лифты и пандусы в одном и том же месте в здании, чтобы пользователи здания могли выбирать предпочтительный способ изменения уровня.
Привлеките внимание к пандусу, используя более высокий уровень местного освещения.
Используйте различную отделку пола, чтобы добраться до пандуса.
Внесите изменения в слуховую среду, чтобы сообщить о наличии пандуса (например, ковер на твердом полу).
Убедитесь, что поручни контрастируют с отделкой стен.
Убедитесь, что начало или конец полета можно определить визуально, сравнивая посадку и наклонную отделку.

Требование Строительного кодекса

Строительный кодекс, пункт D1 Пути доступа:

D1. 3.1 Пути доступа должны позволять людям: (c) перемещаться в помещения внутри зданий с помощью таких средств, как коридоры, двери, лестницы, пандусы и лифты

D1.3.4 Доступный маршрут, в дополнение к требованию пункта D1.3.3, должен: (a) быть легко находимым, как того требует пункт F8 Знаки

Удобство использования

Конструкция пандуса должна обеспечивать удобство и простоту его использования широким кругом лиц.

Пандусы должны иметь определенные характеристики, чтобы максимально упростить их использование:

Одинаковые по всему зданию . Это обеспечит согласованность и знакомство для пользователей здания.
Достаточно широкий . Пандусы должны быть достаточно широкими, чтобы облегчить перемещение людей, мебели или других громоздких предметов между этажами. Четкая идентификация краев пандуса поможет всем пользователям.
Прямые пандусы . Следует избегать изогнутых пандусов, так как по ним труднее преодолевать инвалиды-колясочники, те, у кого есть багги, и те, кто пользуется вспомогательными средствами для ходьбы.
Крестовина . Поперечное падение может вызвать проблемы со стабильностью и контролем для ряда пользователей здания. В то время как поперечные падения обычно не являются проблемой для внутренних пандусов, возможно, потребуется спроектировать смачиваемые пандусы таким образом, чтобы поверхностная вода не скапливалась на площадках.
Градиент и длина . Крутые или длинные пандусы представляют значительные трудности для инвалидов-колясочников и их спутников. У них может не хватить силы, чтобы использовать их, и контроль и торможение будут затруднены, особенно при наличии поперечных падений. Пандусы с низким уклоном могут быть проще в использовании, но приводят к увеличению расстояния поездки и увеличению количества посадок, что не является эффективным использованием пространства. На крутых склонах люди в инвалидных колясках рискуют опрокинуться вперед при спуске или упасть назад при подъеме.
Посадки . Площадки важны на пандусах, чтобы обеспечить места для отдыха для пользователей зданий, которые считают их использование трудным или напряженным.
Поручни . Поручни необходимы с обеих сторон пандуса и лестничных площадок, так как пользователи со слабой стороной могут использовать поручни только со своей сильной стороны. Пользователи инвалидных колясок могут использовать поручни, чтобы подтянуться по уклону, который им кажется сложным, сочетая толчок одним колесом и тягу поручня другой рукой.
Промежуточные поручни . Предоставление промежуточных поручней, разделяющих широкий пандус на отдельные каналы, позволяет каждому быть в пределах досягаемости для поддержки. Это особенно важно, когда несколько человек используют пандус одновременно.
Секции горизонтальных поручней . Горизонтальные поручни в конце пандусов не только обеспечивают поддержку при въезде на пандус или съезде с него, но и заблаговременно предупреждают о начале или конце пандуса.
Второй поручень . Второй и более низкий поручень может быть уместным в некоторых зданиях, часто используемых маленькими детьми.
Деталь поручня . Поручни должны быть удобными для захвата, обеспечивать удобную опору для предплечий и иметь крепления и опоры, которые не мешают использованию.

Многим инвалидам, передвигающимся пешком, легче преодолевать подходящую лестницу, чем пандус, из-за наклонной поверхности для ходьбы.

Особенности конструкции

Убедитесь, что несколько пандусов в одном здании имеют одинаковую конструкцию.
Убедитесь, что пандус достаточно широкий, с минимальным поперечным падением или без него, а также с достаточным запасом высоты для нормального использования.
Укажите максимально низкий градиент и одинаковый для всех полетов в серии.
Обеспечьте ровную посадку достаточной длины в верхней и нижней части каждого марша.
Убедитесь, что склоны полета прямые. Изменения направления движения должны происходить на промежуточных площадках.
Если общий подъем пандуса чрезмерный, предусмотрите альтернативные средства бесступенчатого доступа, такие как лифт.

Поручни

Обеспечьте наличие поручней с каждой стороны пандуса и площадок по всей их длине (включая промежуточные площадки, где они не препятствуют использованию прилегающих путей доступа).
На широких пандусах установить промежуточные поручни.
Убедитесь, что поручни легко различимы на их фоне.
Расположите поручни на высоте, подходящей для всех пользователей.
Убедитесь, что поручни имеют горизонтальные выступы вверху и внизу пандуса, защищенные соседними стенами.
Убедитесь, что поручни просты в использовании и не соскальзывают.
Убедитесь, что конструкция поручня обеспечивает возможность непрерывного удерживания без препятствий из-за креплений поручней.
Убедитесь, что концы поручней заканчиваются таким образом, что это означает, что достигнут верх или низ пандуса.
Рассмотрите возможность установки куполообразных кнопок на поверхности поручня в конце пандуса для тактильного оповещения об окончании поручня.

Ссылка Строительного кодекса

Строительный кодекс, пункт D1 Пути доступа:

D1.3.1 Пути доступа должны позволять людям: (c) перемещаться в помещения внутри зданий с помощью таких средств, как коридоры, двери, лестницы, пандусы и лифты.

D1.3.3 Пути доступа должны:

(c) иметь безопасный поперечный уклон и безопасный уклон в направлении движения,
(k) иметь поручни достаточной прочности и жесткости, как того требует статья B1 Конструкция,
(l) иметь площадки соответствующих размеров и с соответствующими интервалами вдоль лестницы или пандуса для предотвращения чрезмерной усталости.

D1.3.4 Доступный маршрут, в дополнение к требованию пункта D1.3.3, должен:

(a) быть легкодоступным в соответствии с требованиями пункта F8. дать возможность человеку в инвалидной коляске проехать по маршруту, пропуская при этом передвигающегося человека,
(i) иметь поручни с обеих сторон доступного маршрута, если уклон маршрута превышает 1 к 20. Поручни должны быть непрерывными по обеим сторонам лестницы, пандуса и площадки, за исключением случаев, когда поручни прерываются дверным проемом.

Безопасность рампы

Конструкция рампы должна обеспечивать максимально безопасное использование.

Важным требованием к пандусу является его максимальная безопасность:

Осведомленность пользователя . Осведомленность о наличии пандуса является важной частью снижения риска получения травм. Помимо физических травм, падения могут также иметь серьезные психологические и социальные последствия, влияя на уверенность в себе, подвижность и общее самочувствие, особенно среди пожилых пользователей зданий.
Противопоставление поверхностей плоских площадок наклонным маршам и тактильные предупреждения позволяют заблаговременно предупредить о начале рампы.
Бортики по бокам пандусов могут предотвратить падение людей в инвалидных колясках с края пандуса, а также обеспечивают обнаружение слепых или слабовидящих людей, использующих трость.
Служебные пандусы имеют более крутой уклон, чем пешеходные пандусы, и не подходят для использования людьми, за исключением чрезвычайных ситуаций.
Выравнивание и длина . Пользователи зданий, которые отвлекаются или имеют нарушения зрения, подвергаются повышенному риску споткнуться при изменении уклона пандуса, который выровнен по направлению их движения.
Приземления важны на длинных пандусах, чтобы обеспечить места для отдыха.
Предсказуемый . Конструкция пандуса должна быть предсказуемой и позволять пользователям здания оставаться на пешеходной поверхности.
Ширина . При возникновении неотложной медицинской помощи сотрудникам скорой помощи, возможно, придется использовать пандусы для перемещения пациентов на носилках.
Нижняя часть пандусов . Пользователи зданий, которые отвлекаются, имеют нарушения зрения или используют длинную трость, рискуют столкнуться с нижней частью пандусов и площадок, которые физически не защищены.
Отделка поверхности . Существует риск споткнуться при изменении фрикционных характеристик (например, между наклонным и ровным покрытием).
Поручни . Поручни должны быть параллельны поверхности пола, легко идентифицироваться, способствовать движению и быть в пределах досягаемости для всех пользователей.
Большинство пользователей инвалидных колясок не используют поручни на пандусах. Однако они могут помочь стабилизировать пользователя, особенно на существующих пандусах, длина или уклон которых могут быть чрезмерными.
Концы поручней, которые не возвращаются к стене или полу, представляют собой потенциальную опасность, которая может увеличить риск защемления одежды или травмирования детей при столкновении с ними.
Если перила используются для поддержки, их внезапное прекращение без предупреждения может привести к тому, что пользователи здания споткнутся и упадут. Наличие сплошных перил на лестничных площадках и закругленных углах особенно полезно для слепых или слабовидящих.
Поручни и крепления должны быть надежно закреплены, так как при восстановлении после падения могут возникнуть значительные усилия.
Препятствия . Двери и окна, открывающиеся на пандусы, могут представлять серьезную опасность при их открытии.
В такие приспособления, как огнетушители, легко войти, и они должны располагаться вдали от проезжих частей.
Освещение . Хорошее искусственное и естественное освещение необходимо и способствует безопасному использованию. Плохая видимость изменений уклона может привести к спотыканию и падению.

Особенности конструкции

Осведомленность пользователя

Убедитесь, что тактильные и визуальные предупреждения предупреждают слепых или слабовидящих о присутствии и местонахождении потенциальной опасности.
Убедитесь, что ровная и наклонная поверхности пола контрастируют друг с другом, легко узнаваемы и имеют одинаковое сопротивление скольжению.
Обеспечьте выступы по краям пандусов.
Убедитесь, что служебные пандусы не будут ошибочно приняты за транспортный маршрут.
Установите барьеры там, где есть риск падения.

Выравнивание и длина

Убедитесь, что пандусы удобно расположены перпендикулярно или сбоку от пути движения, чтобы ограничить риск того, что кто-то случайно споткнется из-за изменения уклона.
Обеспечьте адекватные посадки с регулярными интервалами, которые при изменении направления достаточно велики для всех потенциальных пользователей.

Предсказуемость

Убедитесь, что пандус предсказуем и имеет защиту по краям, чтобы помочь пользователям оставаться на проходимых поверхностях.
