Закрытый дренаж, дренажная система закрытого типа на садовом участке

Необходимость дренажной системы

Одна из неприятностей, с которой могут столкнуться хозяева индивидуальных участков — наличие на их территории глинистых и суглинистых грунтов. Почва такого типа препятствует впитыванию воды и создает ряд серьезных проблем.

Дренаж на частной территории должен решать следующие задачи:

  • Отводить воду от фундаментов зданий, препятствуя напитыванию их влагой.
  • Осушать территорию всего участка, если он заболочен.
  • Быстро справляться с отводом поверхностных вод при сильных ливневых осадках, весенних паводках.

Виды закрытого дренажа

Существует несколько разновидностей и технических решений систем закрытого дренажа на индивидуальных участках, которые ничем не выделяются на поверхности земли, за исключением крышек ревизионно-смотровых колодцев.

По месту расположения закрытый дренаж делят на:

Пристенный. Дренаж пристенного типа устраивают в глинистых и суглинистых грунтах по периметру зданий вдоль границ отмостки. При его размещении глубина дренажных каналов не должна находиться ниже фундаментной плиты или ленточного основания.

Кольцевой. Это местный дренаж одного или группы зданий, который устраивают в песчаных грунтах на расстоянии в 5 — 8 м от фундаментов. Глубина залегания кольцевой дренажной системы — ниже уровня полов.

Систематический. Общий дренаж систематического типа предназначен для осушения территорий больших площадей. Дренажная система представляет собой ряд параллельных каналов, направленных к общему сборному коллектору (схема елочка) или за территорию участка.

Устройство закрытого дренажа

Чтобы понять, как устраивают закрытый дренаж, следует знать следующее.

Закрытый дренаж на участке делают по нескольким схемам исходя из структуры грунтов, финансовых возможностей собственника, площади и вида осушаемой территории.

Система дренажа без труб

Данный вид закрытого дренажа эффективен в глинистых грунтах, слои которых находятся близко к поверхности. В этом случае в нужных местах прорывают каналы с уклоном, после чего их наполняют сыпучими материалами — щебень, гравий, керамзит. Сверху на засыпку укладывают полосу геотекстиля и накрывают ее дерном.

В более сыпучих суглинистых грунтах дренажные канавы на садовом участке полностью закрывают геотекстильным полотном, заворачивая его поверх щебневой, гравийной засыпки и укладывая сверху дерн.

Система дренажа с трубами

Дренажные трубопроводы (дрены) применяют практически во всех системах дренирования. Они представляют собой обернутые в геотекстильное полотно отрезки или бухты однослойных, двухслойных гофрированных труб с перфорацией, имеющих на торцах специальные замки.

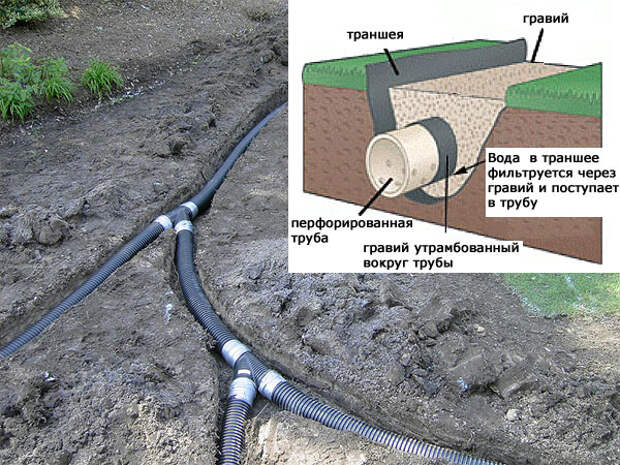

Дрены укладывают в накрытые геотекстилем траншеи на дно или гравийную подушку, в местах соединений и поворотов труб помешают ревизионно-смотровые колодцы. Затем трубопровод засыпают гравием, щебнем. Перед тем, как закрывать дренаж, геотекстильное полотно заворачивают поверх засыпки, после чего в траншею насыпают слой песка, плодородной почвы и укладывают дерн.

Одно из последних новшеств в области дренирования — разработка систем (Soft Rock, Light Rock), не требующих щебневой насыпки.

Для этого вокруг перфорированной (часто в геотекстиле) дрены помещают 100 мм слой из мелких фрагментов Ш-образного пенопласта, который удерживает оболочка из геотекстильного полотна. При устройстве закрытого дренажа трубопровод в оболочках из пенопласта и геотекстиля укладывают в траншею и засыпают грунтом, наверх помещают дерн.

Закрытый дренаж на садовом участке своими руками

Необходимость самостоятельной прокладки дренажа на земельном участке в подавляющем большинстве случаев вызвана отсутствием финансовых средств у собственника для заключения договора со специализированной компанией. В этой ситуации в ход идут самые простые, быстрые технологии и дешевые стройматериалы.

Без труб

Беструбный дренаж обычно делают на заболоченных территориях больших площадей, нуждающихся в осушении. На индивидуальном участке его эффективнее проводить по следующей схеме:

  1. По периметру частной территории (вдоль забора) прорывают канавы трапецеидальной или прямоугольной формы максимально возможной глубины (обычно она не превышает 1 м. )
  2. Дно канав и их боковые стенки закрывают геотекстильным полотном с напуском наверх.
  3. Далее заполняют каналы любыми сыпучими материалами. Это могут быть традиционные гравий, щебень, керамзит, измельченные отходы строительных материалов (битый кирпич), кубики пенопласта.
  4. Затем заворачивают геотекстиль на засыпку, присыпают его плодородным грунтом (или песком) и укладывают дерн.
  5. Если эффективность кольцевого дренажа всего участка недостаточна для его полного осушения, на территории прорывают дополнительные каналы. При проведении работ соблюдают их минимальный уклон в 2 мм для глинистых и суглинистых почв и 3 мм для песчаных грунтов.
  6. Вырытые с уклоном канавы соединяют с кольцевым каналом дренажа и заполняют их аналогичным способом: геотекстиль, мелкофракционная засыпка, плодородный слой грунта (песок) и дерн.

С дренажным трубопроводом

Систему водоотвода с дренами своими руками эффективнее укладывать вокруг дома (пристенный дренаж).

Так как размещение отмостки по периметру частных домов является обязательным строительным условием, дренажный трубопровод располагают за отмосткой с учетом ширины ревизионно-смотровых колодцев. При этом глубина канала при высоком уровне грунтовых вод должна находиться на уровне фундаментной плиты, чтобы опустить водяную линзу ниже основания. Это вряд ли удастся реализовать после полной постройки здания и укладки отмостки. Поэтому пристенный дренаж проводят на этапе строительства одновременно с гидроизоляцией и утеплением фундамента по следующей технологии:

  1. Определяют на участке точку с самым низким горизонтальным уровнем. В этом направлении будет прокладываться транспортирующий воду в дренажный колодец или за частную территорию трубопровод.
  2. По периметру будущей отмостки прокапывают канавы с минимальным уклоном в 2 — 3 мм в направлении водоотводящего канала. Их выравнивают 30 — 50 мм песчаной подушкой и уплотняют дно.
  3. Устанавливают в канавы два ревизионно-смотровых колодца с закрытым дном в углах дома по диагонали.
  4. Накрывают каналы геотекстильным полотном с выпуском наверх.
  5. Помещают непосредственно на дно канав дренажный перфорированный в геотекстиле трубопровод из бухты в тех случаях, когда работы проводят на глинистых и суглинистых грунтах. Если почва включает в себя большое количество песчаных фракций, дрены укладывают на 150 мм гравийную, щебневую подушку.
  6. Далее присыпают трубопровод гравием, щебнем слоем не менее 150 мм и заворачивают наверх геотекстиль.
  7. Насыпают сверху минимум 150 мм слой песка, укладывают плодородный грунт и дерн.

Иногда возникают ситуации, когда около залитого фундамента сложно прорыть канаву на его уровне. В этом случае практично применить пенопластовые дрены (Soft Rock, Light Rock), не нуждающиеся в щебневой засыпке. Их размещают по периметру отмостки с уклоном в сторону водоотводного канала, подсоединив к ревизионно-смотровым колодцам.

Преимущества и недостатки закрытого дренажа

Система закрытого дренажа имеет следующие отличительные особенности:

  • Эффективно справляется с водоотводом на участках длительный срок благодаря наличию двухслойной геотекстильной фильтрации (вокруг трубы и засыпки), предотвращающей заиливание трубопровода.
  • Если соблюдены нормы по глубине заложения траншей (ниже уровня промерзания грунта), закрытый трубчатый дренаж функционирует круглый год.
  • Дренажи закрытого типа способны эффективно отводить почвенные воды как от отдельных или групп зданий, так и с больших территорий индивидуальных участков
  • Устройство закрытой дренажной системы на участке теоретически можно провести самостоятельно, имея в наличии специальную технику для рытья траншей и приборы для контроля горизонтального уровня. Все комплектующие для дренажа (дрены, геотекстиль, щебень и гравий, ревизионно-смотровые колодцы) несложно приобрести в торговой сети.
  • Основной недостаток закрытого дренажа — большие объемы земляных работ, связанные с рытьем траншей и щебневыми засыпками. Это требует вложения значительных финансовых средств.

Заключение

Системы закрытого дренажа с трубами на сегодняшний день являются самыми популярными у индивидуальных собственников жилых домов, не являются исключением и частные, государственные организации.

Так как устройство глубинного дренирования требует больших трудозатрат, а в некоторых случаях проектирование дренажа участка и составления плана, для его организации практичнее обратиться к специализированным фирмам, одной из которых является «СК Стройизоляция».
