Двухконтурный или одноконтурный котел: Двухконтурный котел или Одноконтурный котел ? Видео.

Одноконтурный или двухконтурный газовый котел для отопления частного дома: какой выбрать

24 Марта 2022

Просмотров:
6151

Время чтения:
7 минут

Содержание

Что такое одноконтурный и двухконтурный газовый котел

Одноконтурный или двухконтурный котел выбрать для отопления

Особенности конструкции

Расход газа котлом

Преимущества и недостатки котлов

Коротко о главном

Перед тем, начать проектировать систему отопления в частном доме, стоит разобраться, чем отличается одноконтурный газовый котел от двухконтурного. Для этого необходимо сравнить оба типа котла по основным параметрам.

Агрегат в котельной

Что такое одноконтурный и двухконтурный газовый котел

Одноконтурный агрегат устанавливается в доме для нагрева воды только для системы отопления. Если возникает потребность и в ГВС, тогда нужен двухконтурный. В его конструкцию входят два теплообменника, каждый из которых нагревает воду отдельно для отопления и ГВС. Однако стоит отменить, что одновременно в двух режимах он работать не может.

Чтобы при неполадках в работе двухконтурного котла не лишиться и отопления, и горячей воды, некоторые люди устанавливают в доме два одноконтурных агрегата.

Котлы могут быть:

• напольными и настенными;
• конвекционные – используют низкую теплоту сгорания; и конденсационные – дополнительно используют энергию, выделяющуюся вместе с конденсатом;
• с открытой и закрытой камерой сгорания.

Система отопления с несколькими котлами

Одноконтурный или двухконтурный котел выбрать для отопления

Можно понять, одноконтурный или двухконтурный газовый котел поставить в частном доме, если сравнить не только их технические характеристики, но и другие параметры:

• дополнительные вложения;
• экономичность;
• размеры;
• удобство использования.

Двухконтурные агрегаты не требует дополнительных трат, поскольку в их конструкцию входит все необходимое для работы. Одноконтурные же могут потребовать, например если спустя какое-то время после его установки появиться необходимость в ГВС.

Экономичность работы агрегатов с одним контуром обусловлена тем, что они включаются только при достижении водой температуры ниже заданных значений. Что касается устройств с двумя контурами, в режиме отопления оно включается при охлаждении воды ниже допустимого значения, в режиме ГВС включается после начала каждого забора воды.

Напольный котел

Для настенных моделей обоих типов оборудования нужно немного места, однако если они напольные или одноконтурный используется совместно с бойлером косвенного нагрева, потребуется больше места. В зависимости от типа выбранного котла, может понадобиться оборудование специальной комнаты для него – котельной.

Вода в одноконтурных агрегатах при использовании БКС имеет одинаковую температуру, к тому же поставляется она в систему отопления равномерно. При недостаточной мощности двухконтурного котла могут наблюдаться перепады температуры жидкости. В момент забора воды из него останавливается работа системы отопления.

Важно! Монтаж газового котла и его подключение требует определенных навыков и знаний, поэтому их должен проводить опытный специалист, поскольку некоторые неполадки в работе связаны именно с неправильной установкой. Если оборудование напольное, нужно позаботиться о создании требуемого покрытия.

Проект системы отопления

Совет! Выбирая одноконтурный или двухконтурный котел поставить для системы отопления, стоит предвидеть возможные проблемы и еще на этапе выбора агрегатов постараться их предотвратить. Например, чтобы избежать последствий от перепада давления в системе, стоит установить расширительный бак. Можно приобрести котел с уже встроенным таким баком, это упростит процесс монтажа системы.

Агрегат с расширительным баком

Особенности конструкции

Одним из главных отличий является устройство теплообменников: у одноконтурных такой элемент один, у двухконтурных может быть два сдвоенных теплообменника или один битермический.

Еще одно существенное отличие – наличие трехходового клапана в агрегате с двумя контурами. Он регулирует направление воды. При работе в режиме отопления он находится в исходном положении, как только открывается кран горячей воды, он перекрывает доступ жидкости в радиаторы, соответственно в этот момент прекращается отопление помещения.

Битермический теплообменник

Расход газа котлом

Чтобы рассчитать расход газа, нужно знать мощность котла. При выборе нужно учитывать, что на каждые 10 кв.м нужен 1 кВт + 15-20% запаса. Для вычисления объема газа лучше использовать куб.м/ч – для природного газа, и кч/ч – для сжиженного газа.

На 1 кВт мощности нужно 0,1-0,108 м3 газа. Чтобы узнать, сколько нужно будет заплатить за 1 кВт, нужно стоимость 1 м3 умножить на 0,1-0,108 м3.

Как правило, в технических характеристиках указывается расход топлива при непрерывной работе котла. Но стоит учитывать, что агрегат не работает постоянно на полную мощность.

Если расходуется 1,9 м3/час, чтобы произвести расчет и узнать, сколько тратиться денег в сутки, нужно 24 часа умножить на 1,9 м3/час. Вы получите 45,6 м3 в сутки. Полученный результат следует умножить на тариф для вашего региона.

Подключенное к системе отопления оборудование

Поскольку одноконтурный котел используется только для обеспечения отопления дома и используется не течение всего года, он является более выгодным. Однако не стоит забывать про регулярное обслуживание и возможные поломки, которые потребуют определенных трат. Поэтому при анализе выгоды с финансовой точки зрения стоит опираться на рассчитанную стоимость расхода газа. Хоть это и примерный размер трат, он все же позволит сориентироваться при выборе между одноконтурным и двухконтурным котлом.

Преимущества и недостатки котлов

Среди главных плюсов двухконтурных котлов выделяют:

• небольшие габариты, поскольку не требуют установки дополнительных агрегатов;
• возможность работать в двух режимах – отопление и подача горячей воды;
• в конструкцию могут входить расширительный бак и циркуляционный насос;
• высокая мощность;
• простота монтажа;
• цельная система.

Система отопления с двумя агрегатами

К минусам относят:

• слабый напор воды, который может быть обусловлен маломощным насосом, входящим в состав котла;
• недостаточный объем нагреваемой воды для ГВС, если семья большая;
• если в системе водоснабжения плохой напор, горячая вода из котла будет поступать с таким же напором;
• невозможность одновременно осуществлять подачу нагретой воды в систему отопления и в точку забора;
• требуют больше внимания.

К главным плюсам одноконтурных моделей относят:

• надежность, поскольку они обладают более простой конструкцией;
• простота обслуживания, что тоже вызвано особенностями конструкции;
• более низкая стоимость в сравнении с двухконтурными котлами;
• можно подключить БКС.

Коротко о главном

При выборе между одноконтурным и двухконтурным котлом стоит обращать внимание на несколько факторов, среди них можно выделить расход газа, стоимость и возможные траты в период эксплуатации, особенности режимов работы и т. п. К тому же нужно сразу определиться, для чего нужен котел – только для отопления или для ГВС тоже. Также одним из важных параметров является мощность котла, которая зависит от площади помещения.

Какой котел для отопления частного дома выбрали вы? Какие его характеристики привлекли вас и оправдали себя в процессе эксплуатации?

Автор

Руслан Темченко

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Что такое двухконтурные газовые котлы? — Авента96.ру

]]>

Поиск по сайту


]]>

• Главная
• Авента96. ру — это…
• Статьи
• Статьи за август 2022
• Что такое двухконтурные газовые котлы?

Версия для печати

Опубликовано: 16 августа 2022

Категория: Водонагреватели статьи

Предыдущая статья | Следующая статья

На рынке систем отопления большим спросом пользуются газовые котлы. При этом двухконтурный котел существенно отличается от одноконтурного котла, и эти модели используются в разных условиях. Для обустройства жилого дома или квартиры необходимо выбирать такие агрегаты, которые будут оптимальны с точки зрения надежности, качества и экономичности.

Виды газовых котлов

Отопительные агрегаты имеют индивидуальные параметры, которые помогут подобрать идеальный вариант. При выборе оборудования важную роль играет площадь отапливаемого помещения. В зависимости от этого следует рассматривать конкретные модели.

Одноконтурные и двухконтурные

Обогреватели одноконтурного типа разработаны специально для небольших помещений. Отопительное оборудование предназначено для нагрева теплоносителя при автономном отоплении. Большое преимущество – настенные модели занимают мало места. Система выполняет две важные функции:

• Отопление частного дома;
• Водяное отопление.

Благодаря наличию таких возможностей в одном устройстве двухконтурный котел пользуется большим спросом и считается самым продаваемым устройством. Его форма компактна и не занимает много места. Стоимость агрегата невысокая, нет необходимости покупать дополнительные системы горячего водоснабжения.

Двухконтурные газовые отопительные котлы встречаются двух типов:

• Настенный;
• Напольный.

Они отличаются по параметрам, но функции остаются практически одинаковыми. Настенные котлы двухконтурного типа имеют небольшие размеры, вместительны и обладают хорошей способностью нагревать как жилье, так и воду. Однако такой прибор больше подойдет для квартиры или уютного коттеджа. Напольные конструкции представляют собой крупные агрегаты, требующие установки в отдельном помещении. Подключение самого котла простое, как и эксплуатация. Обычно напольное оборудование используется только для отопления большого частного дома, где подогрев воды осуществляется с помощью дополнительного бойлера.

Отопительные приборы с открытой камерой сгорания называются атмосферными горелками. Они нашли применение в котлах мощностью до 70 кВт. Теплообменник установлен над камерой сгорания. Современные модели оснащены автоматикой, снижающей риск возгорания. Настенные двухконтурные котлы комплектуются исключительно атмосферными горелками.

Горелки с закрытой камерой сгорания могут применяться для обогрева жилых и производственных зданий. Вода течет между стенками бака (горелки). Полная изоляция пламени делает устройство более безопасным. На работу вентилятора затрачивается большое количество энергии, поэтому котлы такого типа увеличат материальные затраты.

Особенности котлов

Чем отличается одноконтурный газовый котел от двухконтурного? Одноконтурный котел отвечает только за отопление: один или несколько трубопроводов обеспечиваются радиаторами и/или теплоносителем.

В двухконтурном газовом котле можно нагревать воду, как для отопления, так и для хозяйственных нужд. Это связано с двойным теплообменником или двумя раздельными теплообменниками в конструкции котла. Теплообменники двухконтурных моделей бывают проточного и бойлерного типа. Проточные, как правило, маломощные, подходят для домов или квартир с небольшим количеством пользователей.

Модели котлов снабжены баком для воды емкостью до 180 литров. Вода в таких котлах нагревается как в накопительном, так и в проточном режиме. Проточная вода холоднее, т.к. не успевает нагреться.

Вторым конструктивным отличием двухконтурных агрегатов является строение теплообменника. Комбинированный теплообменник состоит из двух резервуаров разного объема, встроенных один в другой. Вода во внутреннем баке, предназначенном для нужд горячего водоснабжения, нагревается теплоносителем во внешнем (отопительном) теплообменнике. В отдельных теплообменниках эти два резервуара расположены рядом.

Главное, чем одноконтурный котел отличается от двухконтурного: использование горячей воды из котла не влияет на процесс отопления. В двухконтурных моделях в приоритете ГВС: когда требуется горячая вода для душа или кухни, котел переключается на их обслуживание, при этом теплоноситель в отопительные контуры не подается.

Переключение контуров осуществляется трехходовым клапаном, реагирующим на открытие/закрытие горячего крана: в открытом положении крана клапан переключает котел на подачу горячей воды, в закрытом положении – на подачу горячей воды. Обе схемы не могут работать одновременно.

Второе ограничение – количество точек водоразбора. Котел эффективно работает на ГВС, если их не больше двух, и расстояние до обоих небольшое. При наличии двух точек (душевой и кухонного смесителя) агрегат стараются разместить между ними. При большом расстоянии от котла до крана горячей воды приходится долго ждать.

Одноконтурный или двухконтурный котел отопления – в чем разница? Одноконтурная модель имеет только один теплообменник, расположенный над горелкой.

В этом случае проблема ГВС может быть решена одним из двух способов:

• Установка бойлера косвенного нагрева;
• Установка отдельного ТЭНа водонагревателя.

При использовании бойлера косвенного нагрева принцип работы одноконтурного котла становится схожим с функционированием двухконтурного: движение теплоносителя между контурами регулируется специальным вентилем. При этом трубопровод ориентируют так, чтобы при необходимости теплоноситель мог поступать из котла в контур отопления, минуя котел.

Поделиться:

просмотров: 632

При полном или частичном использовании материалов статьи ссылка на источник обязательна!

Преимущества проточных электрических водонагревателей

14 октября 2022

Накопительные водонагреватели

11 сентября 2022

Типы и назначение водонагревателей

2 сентября 2022

Принцип работы электрического водонагревателя

18 августа 2022

Накопительные водонагреватели

17 августа 2022

Что такое двухконтурные газовые котлы?

16 августа 2022

Все, что вам нужно знать о том, как работает водонагреватель

8 августа 2022

Как долго служит водонагреватель?

4 июля 2022

Типы водонагревателей

28 мая 2022

Видео обзор: Водонагреватели Royal Clima серии DIAMANTE Inox Collezione

1 июля 2016

• Главная
• Авента96. ру — это…
• Статьи
• Статьи за август 2022
• Что такое двухконтурные газовые котлы?

На нашем сайте мы используем cookie для сбора информации технического характера.

В частности, для персонифицированной работы сайта мы обрабатываем IP-адрес региона вашего местоположения.

ОК

плюсы и минусы, критерии выбора

Содержание статьи:

• Чем отличается двухконтурный котел от одноконтурного
• Как выбрать котел
• Положительные и отрицательные стороны
• Нюансы монтажа систем отопления
• Ведущие производители двухконтурных и одноконтурных систем

Автономное газовое отопление дает потребителю определенную самостоятельность, позволяя самому регулировать свое энергопотребление. Одни установки могут только обогревать помещение, другие могут быть еще и источником горячей воды. Чтобы разобраться в типах оборудования, необходимо знать отличия одноконтурных и двухконтурных котлов. Производители отопительных установок предлагают большое разнообразие по мощности и функциональности.

Чем двухконтурный котел отличается от одноконтурного

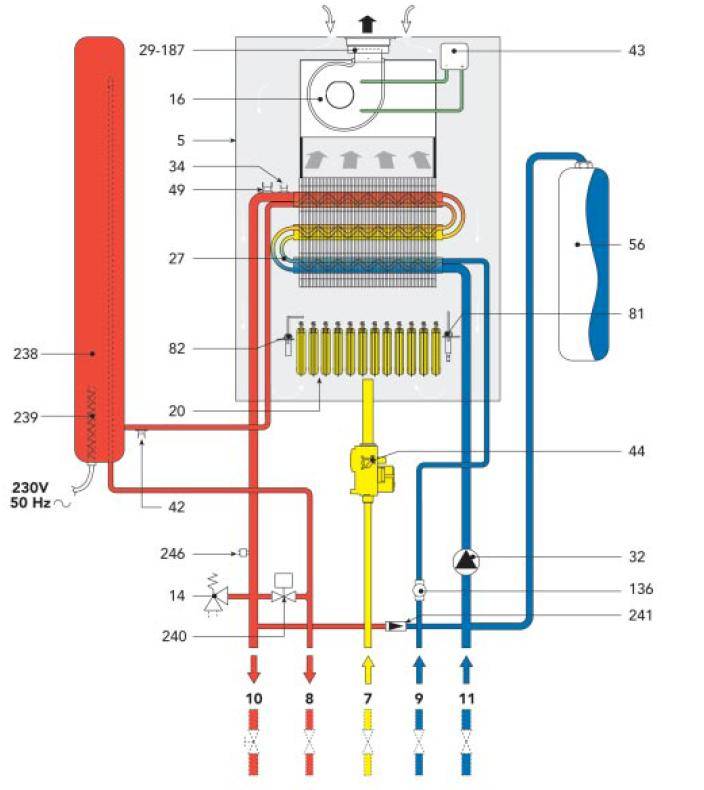

Схема работы одноконтурных и двухконтурных котлов

Газовое отопительное оборудование можно классифицировать по следующим признакам:

• количество отопительных контуров предоставил;
• тепловой мощности, которую может выдать агрегат;
• уровень экипировки;

Назначение

• — бытовое или промышленное оборудование.

Все эти установки объединяет одно – они работают на сжигании природного газа.

ГВС и отопление

В одноконтурном котле теплоноситель рассчитан только на радиаторы

Системы, в которых только один теплообменник предназначен для подключения радиаторных линий, называются одноконтурными. Изделия этого типа имеют механически простую и надежную конструкцию.

Двухконтурные агрегаты, помимо отопления, предназначены для выполнения еще одной задачи — обеспечения дома горячей водой. При наличии внутри только одного теплообменника перераспределение потока теплоносителя между контурами осуществляется за счет работы трехходового клапана. В приоритете здесь подогрев жидкости, которая используется для бытовых нужд. Системы с двумя теплообменниками позволяют подключить к каждому из них свой контур.

Габаритные параметры и мощность установки

Чем мощнее устройство, тем больше будут его линейные размеры. Тепловая обратка одноконтурных агрегатов выбирается исходя из площади здания, которое оборудовано этим видом отопления. Двухконтурные водонагреватели имеют особенность плохой теплоотдачи в случае отбора горячей воды из двух точек. Поэтому во избежание появления холодной воды в горячем кране в момент открытия второго необходимо:

• установить котел на мощность более 16 киловатт, если в доме есть душевая;
• применяют агрегаты с тепловой обраткой не менее 18 киловатт для квартир, где есть санузлы;
• используют бойлеры мощностью не менее 28 киловатт для помещений, где установлены два и более крана для отбора теплой воды.

Площадь 130-160 квадратов помещения говорит о том, что двухконтурный или одноконтурный газовый котел может часто включаться, рискуя быстрым выходом из строя теплообменников.

Оборудование

Элементы обвязки котла в системе отопления

Для полной комплектации двухконтурной газовой колонкой необходимы:

• вентили для защиты от повышенного давления;
• кран трехходовой;

циркуляционный насос

• ;
• Расширительный бачок мембранного типа.

Некоторые производители дополнительно оснащают котлы фильтрами отопления и ГВС.

Приборы одноконтурного типа, как правило, не комплектуются сопутствующим оборудованием.

Как выбрать котел

Выбирая устройство для нужд помещения, необходимо в первую очередь учитывать мощность агрегата, чтобы она была не меньше существующих в доме теплопотерь. Вторая задача – определить количество цепей. Третье – к выбору типа конструкции устройства в вопросе дымохода. Другие важные моменты:

• Материал, из которого изготовлен теплообменник: нержавеющая сталь, чугун или медный змеевик.
• Исполнение изделия — навесное или напольное исполнение.
• Наличие современной автоматики и электроники.
• КПД прибора — от него напрямую зависит энергоэффективность отопления.

Газовое отопительное оборудование должно отвечать требованиям безопасности при эксплуатации.

Положительные и отрицательные стороны

Бойлер косвенного нагрева подключается к одноконтурному котлу для экономии топлива

В большинстве своем одноконтурные газовые отопительные агрегаты отличаются такими достоинствами:

• Имеют более доступную стоимость, чем аналоги двухконтурного типа.

Теплообменники

• просты по конструкции, просты в обслуживании, надежны и долговечны.
• Могут работать вместе с бойлером косвенного нагрева.

Недостатки установок:

• Для установки аппарата и сопутствующего оборудования требуется достаточно просторное помещение.
• Затраты на обслуживание системы могут быть довольно большими.

Преимущества двухконтурных газовых установок:

• При этом они решают задачи отопления и обеспечения населения горячей водой.
• Компактный и оснащен практически всем необходимым дополнительным оборудованием.
• В конечном итоге габаритная система на таком отопителе намного дешевле, чем с одноконтурным агрегатом.

К недостаткам относятся:

• Задержка нагрева жидкости.
• При открытии нескольких кранов горячей воды может произойти перепад температуры.

В некоторых случаях в проточной модели нет возможности установить дополнительный циркуляционный насос.

Нюансы монтажа систем отопления

При открытой для котла камере сгорания необходимо обустроить дымоход

Для газотурбинного оборудования обязательно делается проект на его монтаж. Если есть некоторая свобода в выборе места расположения котла, можно указать некоторые моменты, которые помогут более корректной работе устройства.

Проточные нагреватели желательно монтировать ближе к месту, где будет забор воды.

При наличии двух клапанов возврата теплоносителя расстояние от отопителя до клапана, из которого часто осуществляется забор воды, должно быть минимальным.

Топ производителей двухконтурных и одноконтурных систем

Наиболее популярными и востребованными на рынке котлами являются итальянские, корейские, немецкие и российские устройства.

• Bosh — линейка немецких аппаратов с теплообменниками из медных труб с антикоррозийным покрытием. Оснащен передовой электроникой и системами безопасности. Срок службы достигает двух десятков лет.
• Viessmann – немецкие котлы с КПД, достигающим 93%.
• Beretta — газовые обогреватели итальянского производителя повышенной мощности. Устройства показали отличные характеристики в суровых зимних условиях.
• Baxi — системы отопления с бесшумной атмосферной горелкой. Есть изделия на любую мощность.
• Олимпия – двухконтурный газовый котел корейского производства с автоматической системой погодного регулирования.
• ОАО «Боринское» ИШМА БСК — котлы из надежной серии отечественного производителя со встроенным жидкостным циркуляционным насосом.

При выборе котельного оборудования стоит присмотреться к отечественной продукции и устройствам немецкого производства. Основными аргументами являются простота оборудования в эксплуатации, надежность элементов конструкции и долговечность.

2x Котел 2 ступени, 3x смешанный контур, ГВС

2x Котел 2 ступени, 3x смешанный контур, ГВС

Последовательное управление котлами для двух котлов (двухуровневых) и трех регуляторов смешанного контура вместе с одним регулятором ГВС Правильная работа серийного управления котлом зависит от правильного сопряжения контроллера и гидравлической системы. Поэтому контуры потребителей должны быть отделены от двух котлов с помощью гидравлического байпаса. Примечание: Системный №. 305 означает , что для работы этого приложения должны быть установлены определенные параметры.

Функции	Основные функции содержатся в нерушимой программе. Все параметры предварительно определены с разумными базовыми настройками и допускают индивидуальную настройку по мере необходимости. ПК для этого не требуется. Все релейные выходы можно проверить вручную.
Управление котлом	Регулятор серии котлов для одно- или двухуровневых горелок Постоянный минимальный предел температуры котла Максимальное ограничение температуры котла Минимальное время включения и выключения горелки Регистрация часов работы для каждого уровня горелки Замена пилотного котла в зависимости от времени и наружной температуры Блокировка следующего котла в зависимости от наружной температуры
Отопительный контур	Реле времени для дневных, недельных и праздничных программ для каждого отопительного контура Оптимизация времени включения Функция сторожа, функция защиты от замерзания Отопительные контуры с температурной компенсацией наружного воздуха, при необходимости с подключением к помещению Мин. /макс. ограничение температуры подачи
Регулятор горячей воды	Таймер с дневной и недельной программой для насоса подачи горячей воды Автоматическая система защиты от легионелл Контур приоритета горячей воды Параллельная работа с компенсацией наружной температуры
Комбинация	Комбинация до пяти свободно выбираемых контроллеров SDC/DHC
Связь	Связь осуществляется по системной шине без дополнительных интерфейсов Расстояние (макс. 100 м) Передаются все данные, необходимые для системы управления Дистанционное управление настенными модулями SDW10 и SDW20 также осуществляется через системную шину
Сообщение об ошибке	Если требуемые температуры не могут быть достигнуты в течение разумного времени, или датчики прерываются или замыкаются, то контроллер генерирует сообщение об ошибке.

9047 6 VF20A

Описание	Дополнительный тип продукта
Погружной датчик температуры (вместо VF20A)	VF20T
Датчик горячей воды с NIRO погружной колодец (вместо KTF20)	VF20LN
Простое в использовании дистанционное управление с дисплеем и полным блоком управления вместе с датчиком/селектором температуры (вместо SDW10) (3)	SDW20
Основание для S mile Controller, для панели управления установка в качестве защиты от прикосновения	SCS-12
Соединительная база для настенного монтажа для обновления версии . ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
