Электрическая схема дрели с регулятором оборотов и реверсом: Схема электродрели с регулятором оборотов

Содержание

Электрическая дрель: схема аппарата

Комплект носков Omsa

349 ₽

Подробнее

Комплект носков Omsa

349 ₽

Подробнее

Радиаторы

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален. Устройство можно увидеть из схемы на рис. 2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 – реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 – это статор мотора; 5 – крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Устройство электродвигателя инструмента

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

  • статор;
  • якорь;
  • угольные щетки.

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение – друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам. Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки. Они имеют в основе графит.

Вернуться к оглавлению

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

После того как происходит начало работы дрели, в сеть поступает переменное напряжение.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» – регулятор оборотов, «1-я ст. обм.» – первичная статорная обмотка, «2-я ст.обм.» – соответственно, вторичная, «1-я щет.» – первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Вернуться к оглавлению

Особенности редуктора аппарата

Рисунок 4. Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента. Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу. Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения – машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей. Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Как подключить кнопку дрели с регулятором оборотов и реверсом

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.


Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Назначение регулятора оборотов

Устройство плавного пуска дрели.

Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами. Основная деталь регулятора – симистор. Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:

  1. После включения кнопки симистор получает на свой управляющий электрод напряжение, имеющее синусоидальную форму.
  2. Симистор открывается, и ток начинает течь через нагрузку.

При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах. Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

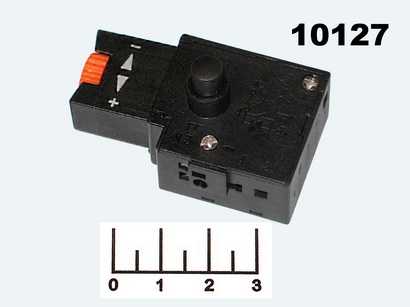

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Читать также: Как выглядит шим контроллер

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

TEHNODOKA.RU Техническая документация сайт создан для оказания помощи в поисках документации по различным устройствам бытового и промышленного назначения
главнаяфорум по ремонтугостеваяконтакты
Электроинструмент, дрели, болгарки, перфораторы и т.д. характеристики ««

Содержание сайта:

  • Антенны, ант.усилители
  • Авто, мото
  • Аккумуляторы
  • Блоки питания, зарядные устройства, стабилизаторы сети
  • Измерительные приборы
  • Компьютерное железо, ноутбуки, планшеты и т. д.
  • Кондиционеры, хол.установки
  • Микроволновые печи
  • Мониторы
  • Муз.центры, магнитофоны, автомагнитолы, CD,DVD плейеры
  • Передатчики, радиостанции
  • Приёмники, магнитолы
  • Сварочные аппараты
  • Спутниковое оборудование
  • Стабилизаторы сети
  • Стиральные машины
  • Телевизоры
  • Телефоны
  • Усилители низкой частоты, акустика
  • Электроинструмент
  • Другие устройства которые не вошли в вышеуказанные разделы

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Источник

Как подбирать запчасти для замены

Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит.

Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп. А что внутри

Простая схема контроллера скорости сверления

Здесь мы узнаем, как создать простую схему контроллера скорости сверления на 220 В, зависящую от обратной ЭДС, которая позволяет крутящему моменту бурильной машины увеличиваться пропорционально увеличению нагрузки.

Подразумевается, что после загрузки сверла мощность крутящего момента увеличивается по мере увеличения нагрузки на сверло. существенная нагрузка.

Обзор

Эта простая схема привлекательна главным образом тем, что позволяет регулировать скорость сверления независимо от нагрузки на сверло.

При проектировании используется идея о том, что по мере увеличения тока нагрузки противоЭДС сверла падает, в результате чего ток увеличивается.

Судя по электрической схеме, эта схема несложная, и то же самое относится и к ее функционированию.

Как работает схема

В течение положительных полупериодов сети C2 заряжается через резисторы R1 и D1, так что напряжение на этом конденсаторе идентично «напряжению стабилитрона» схемы на Т1.

Схема, сконфигурированная вокруг T1, представляет собой регулируемый стабилитрон, в котором напряжение стабилитрона определяется настройкой Pl.

Фактически напряжение между коллектором и эмиттером характеризуется отношением между резисторами R3 и R2 + P1.

Падение напряжения на R3 определенно добавляется к напряжению база-эмиттер T1 (0,6 В), поэтому это означает, что напряжение стабилитрона может быть выражено как:

(P1 + R2 + R3)0,6 / R3.

На самом деле двигатель не подключен в нормальном положении в начале цепи, скорее, вскоре после SCR 1.

Таким образом, время срабатывания тиристора 1 определяется разницей между напряжением стабилитрона и противо-ЭДС двигателя. В случае, если двигатель будет сильно загружен, SCR сработает раньше.

Просто потому, что используется тиристор, схема может просто контролировать 180° цикла питания; поэтому с этой конкретной схемой невозможно изменить скорость сверления через O до 100%, однако этот тип контроллера используется исключительно для целей низкой скорости.

Недостаток этой простой схемы регулятора скорости дрели может заключаться в том, что двигатель немного «заикается», когда он не находится под какой-либо нагрузкой, однако этот результат исчезает, как только на дрель оказывается нагрузка.

Катушка индуктивности L1 и конденсатор C1 предназначены для фильтрации высокочастотных воздействий, вызванных фазовым прерыванием. SCR должен быть установлен на радиаторе, чтобы гарантировать эффективное охлаждение.

Другая конструкция

Вторая схема контроллера скорости сверления, описанная в этой статье, позволяет бесконечно изменять скорость от нуля до примерно 75 % от полной скорости, а также представлена ​​вместе с переключателем для включения нормальной работы на полной скорости без отключения бура через контроллер.

Контроллер имеет встроенную компенсацию, позволяющую поддерживать значительную постоянную скорость независимо от изменений нагрузки.

КОНСТРУКЦИЯ

Следует отметить, что контроллер подключается непосредственно к линиям без использования разделительного трансформатора.

Необходимо соблюдать осторожность при использовании конструкции, чтобы исключить возможность возникновения каких-либо вредных обстоятельств.

Используемый SCR представляет собой монтажную форму на шпильках и устанавливается с помощью прилагаемого к нему наконечника для пайки, припаянного к центральному выступу переключателя.

Для нагрузки около 3 ампер другие радиаторы не нужны. В случае использования тиристора в пластиковом пакете можно просверлить отверстие с выступом переключателя и прикрутить тиристор прямо к нему.

Тем не менее, в этом случае важно поместить кусок алюминия (около 25 мм x 15 мм) между SCR и переключающим выступом, чтобы он работал как радиатор.

Не забывайте, что, учитывая, что устройство работает при напряжении 120 В переменного тока, все внешние части должны быть заземлены. Мы использовали пластиковую коробку с металлической крышкой. Но мы, кроме того, использовали кабельный зажим с металлическим винтом на боковой стороне пластиковой коробки.

Этот винт необходимо заземлить в дополнение к крышке и клемме заземления выходной розетки. Заземляющий провод должен быть постоянным, то есть он будет проходить от одной точки заземления к другой, а не быть отдельными звеньями.

К одному наконечнику заземления можно припаять два провода заземления. Но ни в коем случае нельзя закреплять два провода под одним винтом. Что касается тиристоров, можно заметить, что ток запуска, обеспечиваемый резисторами R1 и R2, недостаточен.

В этом случае необходимо использовать дополнительный резистор 10 кОм параллельно каждому резистору.

ИСПОЛЬЗОВАНИЕ КОНТРОЛЛЕРА

Подключите контроллер к стене и дрель к контроллеру. Выберите либо полную скорость, либо переменную по мере необходимости. Помните, что вы не можете найти какой-либо переключатель ВКЛ/ВЫКЛ на устройстве, и по этой причине используется обычный переключатель на дрели.

Когда выбрана полная скорость, дрель будет работать в большинстве случаев, и регулировка скорости на контроллере может не дать абсолютно никакого результата. На очень низких скоростях можно заметить, что дрель работает рывками без нагрузки.

При выборе переменной скорости система управления будет регулировать скорость в диапазоне от нуля до примерно 75% полной скорости. Мертвая зона может быть как на низкоскоростном, так и на высокоскоростном концах регулятора.

Это абсолютно нормально и является результатом различных свойств сверла и допусков компонентов внутри контроллера. С другой стороны, по мере реализации нагрузки скорость будет сглаживаться.

При использовании дрели на скорости ниже полной, возможно, будет значительно снижено охлаждение двигателя (поскольку охлаждающий вентилятор находится на валу якоря и также работает медленнее).

Поэтому сверло может нагреваться при работе на низких скоростях, поэтому необходимо исключить продолжительные периоды использования в этом режиме.

Как это работает

Универсальный двигатель при работе создает напряжение, которое обычно противодействует напряжению питания. Это напряжение, называемое обратной ЭДС, пропорционально скорости двигателя.

Контроллер скорости сверления SCR использует этот результат для реализации определенной компенсации скорости в зависимости от нагрузки. В этом контроллере используется SCR (кремниевый управляемый выпрямитель) для подачи полуволновой мощности на двигатель бурильной машины.

SCR будет работать до тех пор, пока а) анод (клемма A) находится в положительной зависимости от катода (клемма K), b) когда напряжение на затворе (клемма G) достигает положительного напряжения не менее 0,6 В в зависимости от катода, и, c) когда клемма затвора около 10 мА.

Управляя уровнем сигнала напряжения на затворе, мы успешно управляем временем, в которое SCR активируется в каждом прямом полупериоде. С помощью этого индикатора мы эффективно контролируем мощность, подаваемую на сверло.

Резистор R1, R2 и потенциометр RV1 образуют делитель напряжения, который подает полуволновое напряжение регулируемой амплитуды на затвор тринистора. Если двигатель неподвижен, катод SCR, вероятно, будет при нулевом напряжении, и SCR включится почти полностью.

По мере увеличения скорости сверления вдоль сверла генерируется напряжение, что снижает эффективное напряжение катода затвора. Следовательно, по мере увеличения скорости двигателя подаваемая мощность снижается до тех пор, пока двигатель не стабилизируется на скорости, зависящей от настройки RV1.

Если к сверлу приложить нагрузку, сверло обычно уменьшится, но поскольку напряжение на сверле также падает, на двигатель подается больше мощности, поскольку время срабатывания SCR автоматически увеличивается.

По этой причине установленная скорость поддерживается практически постоянной независимо от нагрузки. Диод D2 используется для уменьшения мощности, рассеиваемой на резисторах R1, R2 и RV1, за счет ограничения тока через них только положительными полупериодами.

Диод D1 защищает затвор SCR от чрезмерного обратного напряжения. В положении полной скорости SCR просто замыкается переключателем SW1, поэтому RV1 теряет управление, и на дрель используется полная мощность.

Как пользоваться дрелью

Хорошая дрель — это основной инструмент, которым должен владеть каждый.

Дрели и универсальные дрели-шуруповерты BLACK+DECKER® упрощают выполнение сотен бытовых задач, от установки полок до навешивания жалюзи и сборки мебели — все то, что помогает сделать дом уютным.

Здесь мы собрали основную информацию, необходимую для понимания функций сверла и уверенного погружения в следующий проект.

Когда использовать реверсивный переключатель на вашей дрели

Все электрические дрели имеют переключатель прямого (по часовой стрелке) и реверса (против часовой стрелки), обычно прямо над спусковым крючком. После бурения установка направления долота на обратное вращает его против часовой стрелки, чтобы помочь ему выйти из отверстия чисто и легко. Вы также будете использовать реверсивный режим для быстрого удаления винтов и других крепежных деталей.

Никогда не оставляйте бит позади: о держателях бит

Дрели со встроенным держателем бит могут сэкономить ваше время и нервы, потому что нужные биты всегда доступны.

Пролейте свет на свою работу с помощью светодиода

Некоторые дрели с литий-ионной дрелью-шуруповертом 20 В MAX* оснащены встроенным светодиодом для освещения рабочей поверхности. Это может быть спасением, когда вы сверлите или едете в узких или темных местах, например, в шкафу или под раковиной.

Управление скоростью может быть простым или сложным

У большинства дрелей/шуруповертов есть триггер для управления скоростью вращения сверла, поэтому для простых работ вам понадобится дрель с одной скоростью. Если вам нужен более точный контроль скорости для различных проектов бурения или забивки, обратите внимание на многоскоростную дрель, такую ​​как BLACK+DECKER 20V MAX* Lithium-Ion 2-Speed ​​Drill/Driver. Используйте высокую скорость для небольших, быстрых отверстий и вождения и низкую скорость для операций с высоким крутящим моментом, таких как сверление больших отверстий.

Дрель, водитель или и то, и другое?

Проще говоря, сверление — это просверливание отверстия, а забивание — закрепление винта или другого крепежа. Дрель/шуруповерт выполняет обе работы, что удобно для таких проектов, как подвешивание зеркала, где вы можете просверлить пилотное отверстие, а затем вкрутить шуруп.

Игра сцепления: что делает муфта сверла?

Дрели/шуруповерты оснащены ручным или автоматическим механизмом сцепления для регулировки крутящего момента дрели/шуруповерта (мощности вращения). Дрели-шуруповерты с автоматическим сцеплением, такие как эта литий-ионная дрель-шуруповерт 20 В MAX* с технологией AutoSense™, отлично подходят для начинающих, поскольку они исключают метод проб и ошибок при получении нужного крутящего момента. Контроль крутящего момента — это то, что отличает дрель/шуруповерт от обычной дрели. Большинство ручных дрелей/шуруповертов со сцеплением имеют пронумерованный циферблат, упрощающий регулировку крутящего момента. Используйте меньший крутящий момент (меньшее число) для более мягких материалов, таких как гипсокартон, или когда вы хотите ограничить глубину закручивания шурупа. Используйте больший крутящий момент для твердой древесины или когда вы хотите, чтобы шуруп был заподлицо или с потайной головкой. Когда вы не за рулем, просто установите диск сцепления в режим дрели.



Познакомьтесь с патроном: для чего нужен сверлильный патрон?

Патрон представляет собой трехточечный зажим, который надежно удерживает биту на месте. Некоторые дрели поставляются с маленьким ключом для затягивания патрона, в то время как бесключевые патроны затягиваются вручную. Поворот по часовой стрелке затягивает патрон; поворот против часовой стрелки освобождает биту. Патроны бывают двухвтулочные и одногильзовые, при этом патроны с одной гильзой можно легко использовать одной рукой.
