Электропроводка под гипсокартоном: Проводка под гипсокартоном в квартире и доме своими руками

Проводка в деревянном доме под гипсокартон

Не всем обладателям деревянных домов нравится традиционная открытая проводка. Хотя такая технология считается наиболее безопасной при прокладке кабелей и проводов по горючим основаниям. Но «открытость» инженерных сетей уместна в стилях интерьера лофт или «ретро», а в остальных случаях проводку предпочитают скрыть. И один из современных способов — это скрытая проводка в деревянном доме под гипсокартон, установленный на каркас.

Особенности электропроводки в деревянном доме. Открытый монтаж

Можно утверждать, что контролирующие службы надзора отдают предпочтение открытой проводке внутри деревянного дома (пусть она и не столь современная). Она обеспечивает больший уровень безопасности во время эксплуатации. Хотя бы по той причине, что состояние проводки легче контролировать и её проще ремонтировать. К достоинствам можно отнести:

• Возможность быстрой замены проводов или кабеля на более «мощный», если возникла необходимость подключения дополнительных потребителей
• Лучшие условия по тепловым режимам самой проводки
• Отсутствие риска повреждения при сверлении в перегородке отверстий для крепления навесных предметов мебели и декоративных аксессуаров

Этот способ хоть и называется «открытым», видимыми провода бывают лишь в случае монтажа их на изоляторах. А чаще используют для монтажа металлические трубы и металлорукава либо линейку специальных изделий из ПВХ с маркировкой «НГ» (не поддерживающие горения):

• Короба
• Плинтусы с кабель каналами
• Гофрированные (мягкие) трубы
• Жесткие трубы

Если делать электропроводку внутри дома по всем правилам, такой способ монтажа гораздо быстрее, проще и дешевле. И когда вопросы дизайна интерьера стоят на втором плане, то открытая проводка по гипсокартону в деревянном доме более предпочтительна, чем скрытая. Например, в небольшом дачном домике.

Особенности электропроводки в деревянном доме. Скрытый монтаж

Есть жесткие нормативные требования по прокладке скрытой проводки внутри конструктивных элементов строения. Основной смысл требований в том, что даже когда проводка проходит с использованием коробов и труб из трудносгораемых материалов, их надо отделить от сгораемых материалов конструкции дома сплошным слоем негорючего материала толщиной более 10 мм.

Для деревянного дома это означает, что если использовать ПВХ трубы и короба, то их необходимо по всей длине изолировать от деревянной стены штукатуркой, алебастром или цементным раствором с толщиной слоя не менее 10 мм. Но этот способ в деревянном доме практически не используется.

Такие технологии прокладки электропроводки под гипсокартонным листом, как в кирпичном или панельном доме, здесь ограничены в применении. Единственный вариант, который не противоречит требованиям ПУЭ — это монтаж электрического кабеля в трубе, коробе ПВХ или металлорукаве внутри межкомнатной перегородки, сделанной полностью из гипсокартона на металлическом каркасе.

А правильным считается только монтаж электропроводки в деревянном доме под гипсокартон в металлических трубах и металлических глухих коробах, обладающих локализационной способностью.

Эти жесткие требования вызваны высокой пожароопасностью конструкционных материалов деревянного дома и его особенностями эксплуатации.

В пустотах внутренней обшивки, перегородок и перекрытий деревянного дома в процессе его эксплуатации собирается пыль с большой долей органических примесей. В сухом виде она воспламеняется от любой искры, которой в обычной ситуации недостаточно, чтобы загорелось дерево. Пыль может накопиться даже в пластиковом подрозетнике и послужить причиной пожара, если вытащить из розетки вилку электроприбора под нагрузкой, не отключив его от сети собственной кнопкой или выключателем.

Такая же опасная ситуация может возникнуть:

• В результате повреждения грызунами ПВХ труб и оболочек кабеля
• При превышении допустимой нагрузки в линии
• Как следствие старения оболочки проводов

В любом случае появляется угроза КЗ, а стенки трубы из ПВХ или тонкого и негерметичного металлорукава не способны локализовать возникшую дугу (даже кратковременную).

Такие способности есть только у металлических труб и глухих коробов. И зависят эти особенности от толщины стенок, а также от материала и сечения провода.

Есть один нюанс в нормах ПУЭ по локализационным способностям. Толщина стенок металлических труб не нормируется для медных проводников сечением до 2. 5 мм² и алюминиевых — до 4 мм². Но это не значит, что можно взять любую трубку. Просто разработчики норм считают, что минимальная толщина стенок водогазопроводной трубы (2.5 мм) и электросварной трубы (1.6 мм) обладает требуемой способностью локализации.

Для больших значений размеров сечения проводников есть уже конкретные цифры по толщине стенок металлических труб и коробов.

Как установить в деревянном доме проводку под гипсокартоном

Монтировать электропроводку под гипсокартоном в деревянном доме проще с помощью медной трубы — ее легче гнуть и присоединять к распределительным, распаечным и монтажным коробкам. Но выбор такого материала значительно увеличивает стоимость электрической внутридомовой сети. Поэтому обычно выбирают стальные трубы, хотя их применение увеличивает продолжительность работ.

Диаметр каждой трубы подбирают так, чтобы суммарное сечение проходящих в ней кабелей и проводов (с учетом всех оболочек) было не более 40% от ее просвета.

Еще до монтажа обрешетки для гипсокартона надо провести трассировку кабельных линий.

Оптимальной считается та, которая имеет минимальное количество углов и поворотов. Трубы и короба по нормам ПУЭ нужны и для того, чтобы хозяин дома (или электрик) мог проводить замену проводки без разборки перегородок, облицовки стен и перекрытий.

Для уменьшения количества поворотов в одной линии используют протяжные распаечные коробки из металла. Они должны быть установлены в местах, обеспечивающих свободный доступ к ним, чтобы не только иметь возможность заменить проводку, но и периодически измерять величину сопротивления оболочек проводов.

Все трубы и металлические коробки (в том числе монтажные для розеток и выключателей) должны иметь надежное механическое соединение между собой. Для медных труб разрешены вальцовые соединения, для стальных — резьбовые. Хотя более надежными считаются пайка или сварка соответственно.

После этого необходимо всю металлическую конструкцию из труб и коробок с помощью проводников подсоединить к зажимам на шине заземления. И провести измерения, чтобы убедиться в непрерывности этой части электрической цепи.

Перед тем как протягивать кабели и провода в трубах, замеряют сопротивление изоляции. Затем в отверстия каждой трубы вставляют пластиковые вкладыши, чтобы не повредить оболочку кабелей и проводов. И с помощью троса осуществляют их протяжку.

После прокладки каждой цепи измерения величины сопротивления изоляции повторяют, чтобы убедиться в ее целостности.

И только после этого приступают к монтажу каркаса и гипсокартона.

Так выглядит прокладка современной электропроводки в деревянном доме под гипсокартон, если ее выполнять в соответствии с требованиями ПУЭ.

Понравилось? Поделитесь в соц. сетях!

Сменяемая электропроводка в гипсокартоне | Gipsokart.ru

Блог: Электрика

Электрика

10 июля 2016

Об электропроводке и гипсокартоне

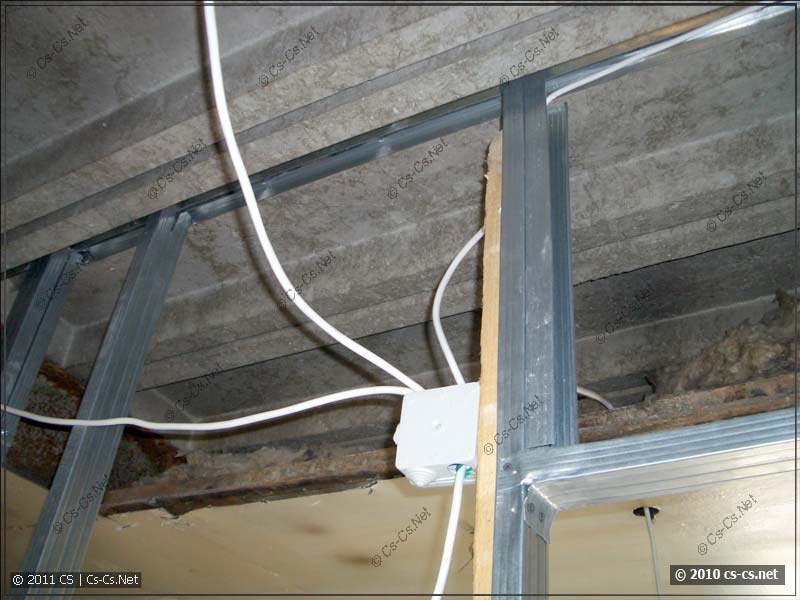

Конструкции из гипсокартона, а именно потолок, облицовка стен и перегородки на каркасе, подвесные потолки являются прекрасным местом для монтажа скрытой электропроводки. Электропроводка под гипсокартоном, достаточно просто монтируется, работы по монтажу практически на дают строительного мусора, проводка не видна (скрыта), а металлический профиль гипсокартона имеет специальные технологические отверстия для инженерных коммуникаций, что значительно упрощает монтаж.

Однако, согласно нормативным документам (ПУЭ изд.7), электропроводка, скрытая в гипсокартоне, должна быть сменяемой. Это значит, что в случае возникновении аварийной ситуации, а попросту повреждения кабеля, должна быть возможность поменять сгоревший кабель без демонтажа гипсократона.

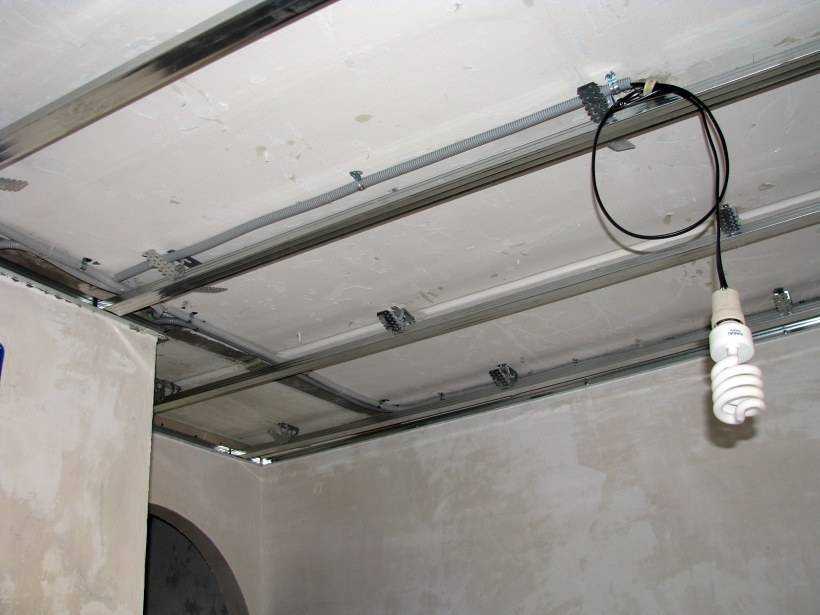

Сменяемость проводки под гипсокартонном, обеспечивается прокладкой кабеля электропроводки в пластиковых трубах или электротехнической гофре.

Особенности сменяемой электропроводки в гипсокартоне

Повторюсь, сменяемая электропроводка делается в специальных пластиковых трубах или гофре, которые называется электротехническими. Сразу замечу, что перетяжка (замена, смена) электропроводки проложенной в гофре может быть затруднительна. И в этом несколько причин:

1. Если диаметр гофры лишь не намного больше фактического сечения прокладываемого кабеля, и затяжка кабеля в гофру проходила «с натягом», перетянуть такую проводку, хотя она и правильная, будет проблематично;

2. Если при прокладке гофры, её проложили не по прямым и плавным линиям, а часто загибали, поворачивали, делали петли, то кабель в такой гофре, тоже не перетянуть;

3. Если гофру не закрепили, через каждые 50-60 см, то при перетяжке кабеля она будет собираться и не позволит перетянуть кабель.

Важно! Сменяемая электропроводка в гофре, делается по следующем правилам, в одну гофру (трубу) затягиваем один кабель и используем только двустенную электротехническую гофру.

Совет. Чтобы не было проблем со сменой электропроводки в гофре, проложите сначала гофру в каркасе гипсокартона без кабеля и при помощи проволоки (зонда) находящейся внутри гофры, затяните в неё нужный кабель. Повторюсь, один кабель, одна гофра. Если кабель без проблем затянется, то он без проблем и перетянется при необходимости его замены.

Примечание: Объективности ради вынужден сделать замечание. В этой статье я говорю о кабельной электропроводке, опуская электропроводку жгутами проводов, как технологически устаревшую и не рекомендую её для домашней электропроводки.

Электротехнические пластиковые трубы

Альтернативой электротехнической гофре, являются электротехнические пластиковые трубы. Сразу замечу, что они более подходят для сменяемой электропроводки в гипсокартоне. Трубы ПВХ не гнутся, соединяются при помощи пластиковых углов 90° , что обеспечивает возможность без проблемной затяжки и перетяжки кабеля электропроводки.

Как затянуть кабель в гофру

Чтобы затянуть кабель в гофру, внутри электротехнической гофры проложена тонкая стальная проволока. Гофру нужно проложить внутри конструкции гипсокартона и хорошо закрепить на каркасе. Делается это перед зашивкой каркаса листами гипсокартона. Кабель, который нужно протянуть в гофру, зачищается с одной стороны от первичной изоляции на 15 см. Одну, а лучше две жилы нужно откусить. Оставшуюся жилу кабеля, также очищают от изоляции. Далее проволоку в гофре и жилу кабеля соединяют, делая 5-7 см загибы, напоминающие крючки. Соединение обматывают изолентой ПВХ. Теперь, нужно тянуть проволоку со второй стороны, проложенной гофры, и кабель будет затягиваться.

Как перетянуть кабель в гофре

Чтобы перетянуть неисправный кабель в гофре, новый кабель «привязывают» не к проволоке, а к кабелю находящемуся в гофре, который перетягивается. При этом не забываем отключить электропитание и отсоединить кабель от устройств, к которым он был подключен.

Как затянуть кабель в трубу

Затяжка кабеля в пластиковую трубу, проложенную в гипсокартоне, делается аналогично гофре, только перед затяжкой кабеля, в трубу вставляют стальную проволоку, которая в большинстве труб не предусмотрена. На конце проволоки делается колечко, чтобы избежать цепляния острого конца проволоки за стены и переходы трубы. Колечком вперед проволоку заталкивают в трубу. Если проволока упирается во что-то, это может быть на углах трассы, человек толкающий проволоку вращает её как буравчик или коловорот. На противоположенной стороне, второй человек ловит конец проволоки и при его выходе прикрепляет к нему кабель для затяжки, способом описанным выше.

Как сменить (перетянуть) кабель

Повторюсь, перетяжка кабеля делается аналогично его затяжки, только в качестве затягивающей проволоки выступает перетягиваемый кабель.

Последние замечания

• Всю сменяемую электропроводку в гипсокартоне лучше сделать до полной зашивки каркаса листами гипсокартона, хотя бы с одной стороны.
• Всё-таки, для сменяемой электропроводки в гипсокартоне лучше использовать жесткую электротехническую трубу, а не гофру.
• Все распаячные коробки, которые вы будете использовать в электропроводке, должны быть доступны для обслуживания, а не замурованы в конструкции.

©Gipsokart. ru

Другие статьи в разделе: Электрика

• 3 варианта установить подрозетник в перегородку из гипсокартона

• Гофра под гипсокартон

• Кабели не поддерживающие горение для электропроводки в гипсокартоне

• Как быстро установить выключатель на гипсокартон

• Как правильно проложить проводку в перегородке из гипсокартона

• Как установить розетку на гипсокартон

• Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон

• Сменяемая электропроводка в гипсокартоне

• Электропроводка под гипсокартоном

• Электротехническое оборудование для гипсокартона

Похожие статьи

Как правильно проложить проводку в перегородке из гипсо. ..

Электропроводка под гипсокартоном

Ремонт стен из гипсокартона

Keywords:

электропроводка

гипсокартоне

перетянуть

Joomla SEF URLs by Artio

Поиск по сайту

Перегородки Гипсокартон

• 3 варианта установить подрозетник в перегородку из гипсокартона

• Варианты крепления труб в гипсокартонной конструкции

• Водопровод в гипсокартонных конструкциях

• Высокие гипсокартонные перегородки

• Гофра под гипсокартон

Отделка гипсокартона

• Выбор шпаклевки для гипсокартона

• Как уложить керамогранит на гипсокартон

• Как штукатурить гипсокартон

• Какой краской покрасить гипсокартон?

• Натяжные потолки и гипсокартонные конструкции

Список материалов этой категории

• 3 варианта установить подрозетник в перегородку из гипсокартона

• Гофра под гипсокартон

• Кабели не поддерживающие горение для электропроводки в гипсокартоне

• Как быстро установить выключатель на гипсокартон

• Как правильно проложить проводку в перегородке из гипсокартона

• Как установить розетку на гипсокартон

• Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон

Популярные статьи

• org/Article»>

  Как соединять профили для гипсокартона

• Углы в конструкции из гипсокартона

• Крепление к гипсокартону тяжелых предметов

• Как сделать дверной проем в перегородке из гипсокартона

• Как уложить керамогранит на гипсокартон

• Межкомнатная перегородка из гипсокартона с дверью

• Установка двери в перегородку из гипсокартона: подробное описание работ

• Установка раковины на гипсокартон тремя способами

• org/Article»>

  3 варианта установить подрозетник в перегородку из гипсокартона

• Дюбеля ПГП плит и блоков

Потолки Гипсокартон

• Выбор и установка люстры на подвесной потолок

• Как выровнять потолок в квартире

• Каркас подвесного потока с одноуровневыми соединителями

• Отделка гипсокартоном мансард

• Подвесной потолок на прямых подвесах

Инструменты для гипсокартона

• Выгодно купить инструмент оптом и в розницу

• Крепеж для конструкций из гипсокартона

• Ручной инструмент для работ по гипсокартону

• Уплотнительная лента Дихтунгсбанд

• Установки для бурения бетона

Арки

• Арка из гипсокартона, три варианта конструкций

• Арочный гипсокартон Кнауф

• Виды арок из гипсокартона

• Гибкий гипсокартон Гипрок

• Дверная арка из гипсокартона

Электропроводка в гипсокартоне. Электромонтаж, установка розеток, выключателей, светильников на гипсокартон.

Гипсокартонные конструкции

• Архитектурные термины

• Виды облицовок стены на металлическом каркасе

• Звукоизоляционная лента

• Инъектирование кирпичной кладки, всё что нужно знать

• Как обшить гипсокартонном изогнутую стену

Пользователю



Как провести электрический провод сквозь стены

Знайте, как обезопасить себя во время электромонтажных работ и когда следует обратиться к специалисту

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 08.12.22

Рассмотрено

Келли Бэкон

Рассмотрено
Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s
Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Каждый раз, когда ваш проект включает расширение или добавление электрической цепи, электрики прокладывают новые провода от источника питания до конечного пункта назначения. Прокладка новых электрических проводов через готовые стены (также известная как «протягивание проводов») может включать в себя протягивание всего нескольких футов кабеля к дополнительной розетке (как показано в следующих шагах) или протягивание десятков футов кабеля для добавления совершенно новой цепи, питаемой от основной сервисной панели.

Иногда протяжка провода может быть самой сложной и трудоемкой частью электрического проекта. Сначала вам нужно отследить электрические провода в вашей стене с помощью магнитного или электрического искателя стоек (провода будут проходить через просверленные отверстия в стойках стены). Стандартная высота прокладки электрических проводов в стенах обычно составляет от 16 до 18 дюймов над полом и на одной линии с розетками в стене, поэтому начните с этого.

Самая сложная работа возникает при прокладке электропроводки в доме, между этажами, от перестроенного помещения второго этажа до щитка подвала. Это может потребовать удаления и исправления гипсокартона в старой части дома, что можно сделать, вырезав канал в готовой поверхности стены, чтобы удалить как можно меньше гипсокартона.

Прежде чем начать

Прокладка электрических проводов через готовые стены требует базового понимания схем, чтобы выбрать правильный кабель для установки. Кабель в оболочке, часто известный как кабель NM (неметаллический) или кабель Romex (названный в честь популярного бренда), разработан специально для определенных конфигураций цепей и нагрузок по силе тока.

Для 15-амперной цепи стандартом является провод 14-го калибра, а для 20-амперной цепи нормой является провод 12-го калибра. Для простой цепи розетки кабель обычно будет иметь два проводящих провода — белый нейтральный и черный «горячий» провод, а также оголенный медный заземляющий провод. Этот кабель обычно имеет этикетку с надписью «12-2 с заземлением» (провод 12 калибра, два проводника плюс заземляющий провод). Но если цепь соединяет трехпозиционные выключатели или используется для определенных конфигураций осветительных приборов, для установки может потребоваться три проводящих провода плюс заземление. Эти трехжильные кабели обычно имеют два провода под напряжением (красный и черный) и белый нейтральный провод, а также оголенный медный провод заземления.

Когда кабель проходит через стены без отделки поверхностей (например, в недостроенном гараже или на чердаке) или когда он должен быть закреплен на поверхности стены, электротехнические нормы могут запрещать использование кабеля NM. Вместо этого вам нужно будет проложить провода через металлический или пластиковый кабелепровод или кабель с металлической оболочкой, известный как кабель BX.

Вопросы безопасности

В большинстве муниципалитетов для работ, связанных с прокладкой и подключением проводов, требуется разрешение на строительство, а также проверка на месте. В некоторых случаях электрику-сделай сам разрешается выполнять такую ​​работу, если она выполняется в их собственном доме. Однако иногда для получения разрешения требуется короткий электрический осмотр домовладельца.

Важно не обойти процесс разрешения и проверки. Этот процесс предназначен для того, чтобы гарантировать, что работа выполняется безопасно и что в этом случае сечение проводов достаточно для того, чтобы выдержать нагрузку по силе тока, а кабели правильно проложены через шпильки.

Когда звонить специалисту

Прокладка кабеля NM для новых или расширенных цепей не является сложной задачей, но окончательное подключение розеток, выключателей и автоматических выключателей требует определенного набора навыков. Рекомендуется вызвать электрика для выполнения окончательных подключений, если вы не полностью уверены в своих навыках. Кроме того, местные правила иногда требуют, чтобы лицензированный электрик выполнял работы на сервисной панели. Вы также можете вызвать электрика для любых длинных или сложных кабелей.

Ель / Хилари Эллисон

Оборудование/инструменты

• Бесконтактный тестер цепей
• Прямая грань
• Карандаш
• Пила для гипсокартона
• Искатель шипов (при необходимости)
• Безопасные очки
• Респиратор
• Сверло с 1/2-дюймовым сверлом
• Циркулярная пила с диском для каменной кладки (для штукатурки стен)
• Магазинный вакуум
• Рулетка
• Кусачки
• Молоток
• Инструменты для отделки гипсокартона

Материалы

• Кабель НМ
• Металлические накладки на ногти
• Кабельные зажимы (где необходимо)
• Металлические накладки на ногти
• Кабельные скобы (где необходимо)
• Шурупы для гипсокартона
• Лента для соединения гипсокартона
• Шовный состав для гипсокартона

Как проложить электропроводку

В этой демонстрации показано одно из самых простых и распространенных применений прокладки нового провода: расширение цепи от существующей розетки до новой розетки в готовой стене.

1. Отключить питание

   В целях безопасности отключите автоматические выключатели, которые контролируют любую проводку под напряжением в стене, где вы будете работать. Используйте бесконтактный тестер цепи на ближайших розетках или выключателях, чтобы убедиться, что питание отключено.

   Наденьте пылезащитную маску и защитные очки.

   Ель / Кевин Норрис

2. Открой стену

   С готовыми стенами вам нужно будет прорезать поверхностный слой, чтобы получить доступ к стойкам, чтобы пропустить через них кабель.

   Начните с разметки пары линий разреза на стене от источника электропитания до коробки назначения. Ваша цель — удалить как можно меньше гипсокартона, но удаленный участок должен быть достаточно широким, чтобы можно было просверлить отверстия в стойках с помощью дрели. Обычно достаточно секции шириной от 6 до 12 дюймов. После разметки используйте пилу для гипсокартона или аналогичный инструмент, чтобы вырезать канал из гипсокартона между стойками.

   Когда вы прокладываете кабели вертикально через стену, вы удаляете всю вертикальную секцию гипсокартона между двумя стойками. Начните с поиска стержней с помощью искателя, затем отрежьте вертикальный участок гипсокартона от полости для стержня, где вы хотите установить кабель. Большой удаленный участок гипсокартона можно сохранить, чтобы использовать его для исправления стены, когда работа с кабелем будет завершена.

   Совет

   Стены, сделанные из гипса и токарного станка, а не из гипсокартона, могут быть затруднены. Один из методов заключается в использовании циркулярной пилы с установленным лезвием по каменной кладке глубиной всего около 3/4 дюйма. Разрежьте горизонтально вдоль поверхности стены, чтобы прорезать штукатурку и обточить и удалить часть поверхности стены. Ремонт стены после прокладки кабеля можно выполнить с помощью гипсокартона.

   Ель / Кевин Норрис

3. Отверстия для кабеля

   Рядом с центром каждой шпильки просверлите отверстие диаметром 1/2 дюйма, где будет проходить кабель NM. В соответствии с нормами, отверстия должны быть отодвинуты не менее чем на 1 1/4 дюйма от переднего края стоек, или . Вам нужно будет использовать металлические пластины, прибитые к передней части стоек, чтобы защитить кабели от случайного проникновения шурупов или гвоздей. Многие электрики следуют обоим рекомендациям — как отступным, так и защитным пластинам.

   При сверлении отверстий старайтесь следовать прямой линии. Любое отклонение от прямой линии затрудняет протягивание кабеля. Чтобы отверстия были прямыми, держите сверло внутри полости шпилек, когда вы просверливаете шпильки горизонтально.

   Просверлив все отверстия, уберите стружку и опилки магазинным пылесосом.

   Ель / Кевин Норрис

   Ель / Кевин Норрис

4. Отрежьте и потяните кабель

   Измерьте и отрежьте кабель от источника до пункта назначения, оставив на каждом конце по футу лишнего. Начиная с одного конца кабельной трассы, протяните («протяните») кабель через первую стойку, через полость в стене, через следующую стойку и так далее.

   Перед протягиванием длинных отрезков провода распутайте и выровняйте катушку кабеля. Это поможет сделать тягу более плавной.

   Совет

   Если вы прокладываете кабель из комнаты наверху в комнату внизу через плиты пола, для сверления отверстий может пригодиться удлинитель сверла, а для протягивания кабеля часто бывает полезно использовать ленту. Профессионалы часто используют рыболовную ленту для длинных вертикальных натяжений, чтобы вообще не снимать гипсокартон, за исключением небольших отверстий для доступа, необходимых для сверления стеновых пластин.

   На каждом конце кабельной трассы вставьте конец кабеля в электрическую коробку, используя любые необходимые кабельные зажимы. Пластиковые коробки обычно имеют предварительно прикрепленные зажимы; Для металлических коробок может потребоваться дополнительный кабельный зажим, который вставляется в имеющееся выбивное отверстие в коробке.

   Ель / Кевин Норрис

5. Прикрепите защиту для гвоздей

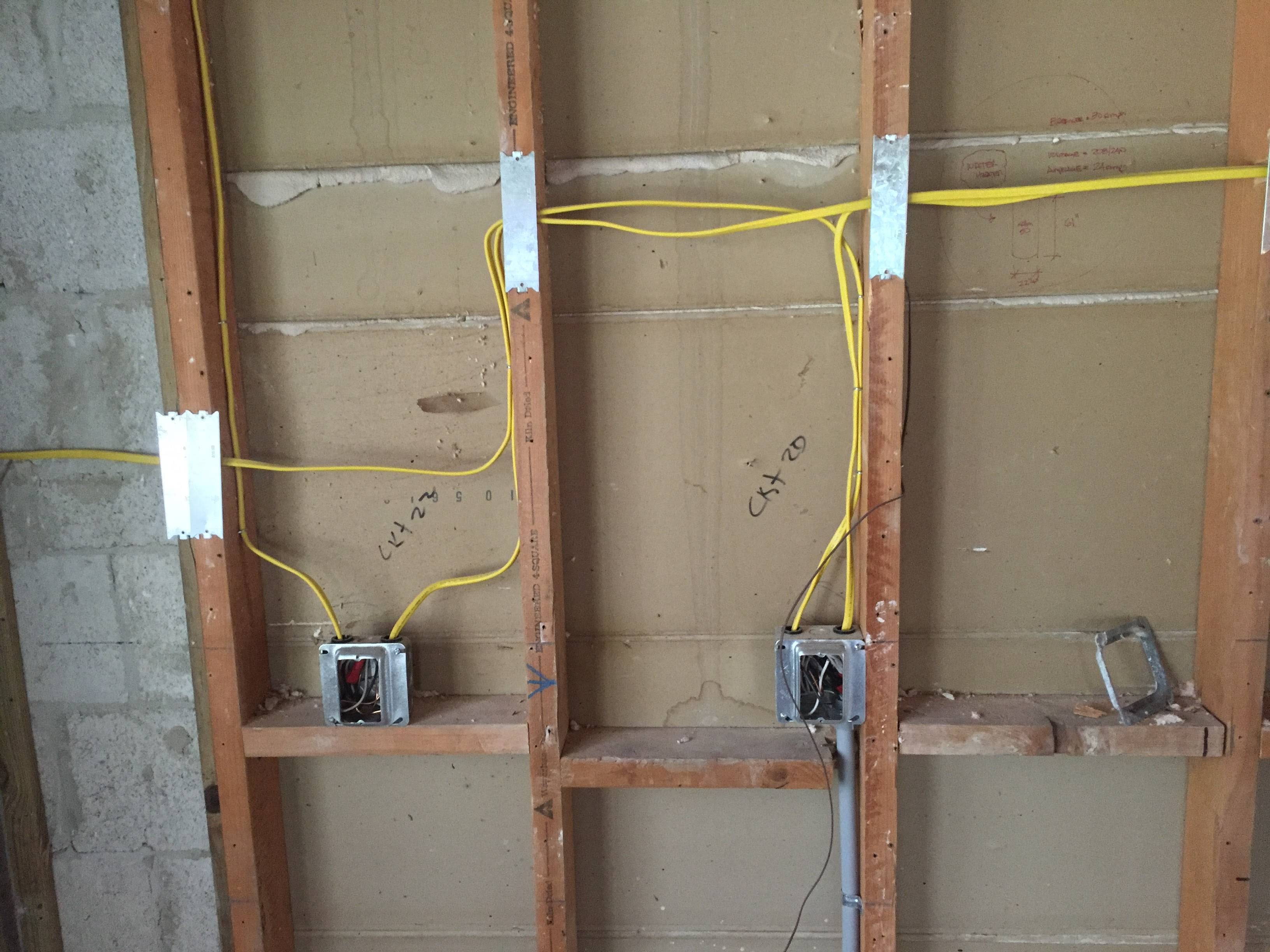

   Металлические пластины для защиты от гвоздей могут быть размещены по краям стоек для защиты проводки от случайного проникновения гвоздей или шурупов. Они также служат для усиления прочности шпильки в том месте, где она была просверлена.

   Хотя код не требует защиты гвоздей, если отверстия были просверлены с правильным смещением на 1 1/4 дюйма, рекомендуется установить их в качестве меры безопасности.

   Теперь при необходимости прикрепите кабельные скобы: в соответствии с электрическими нормами кабели должны быть прочно закреплены в пределах 8 дюймов от каждой электрической коробки и через каждые 4 1/2 фута, если они проходят вертикально вдоль стойки.

   На горизонтальных участках, если последнее отверстие находится на расстоянии более 8 дюймов от электрической коробки, прикрепите кабель к стойке возле точки, где он выходит из коробки, с помощью пластиковой проволочной скобы. Вертикальная кабельная трасса также должна быть закреплена на стойке с помощью скоб, расположенных на расстоянии не более 4 1/2 футов друг от друга по ее длине.

   Ель / Кевин Норрис

6. Залатать стену

   Последним шагом является заделка стены в том месте, где он был направлен для прокладки кабеля.

   Вырежьте заплатку из гипсокартона с помощью линейки и универсального ножа, затем вставьте ее в открытый канал и прикрепите к стойкам с помощью шурупов для гипсокартона. При необходимости вы можете прикрепить деревянную блокировку рядом с существующими стойками, чтобы обеспечить поверхность для крепления краев заплаты для стеновых панелей.

   Обработайте стыки и головки шурупов соединительной лентой и герметиком для гипсокартона.

   Совет

   Если вы планируете изолировать наружную стену перед заделкой гипсокартона, обязательно оставьте достаточный провис в проводке между стойками, чтобы не было натяжения при укладке изоляции. Изоляцию из войлока обычно разрезают или отслаивают пополам, чтобы проводка была заключена в нее.

   Ель / Кевин Норрис

Часто задаваемые вопросы

• Перед сверлением необходимо сначала визуально осмотреть стену на наличие возможных препятствий. Розетки и выключатели света могут подсказать вам, где расположены шпильки, провода и трубы. Вы также можете использовать цифровое устройство обнаружения, чтобы избежать ошибок при сверлении.

• Вам не нужно сносить целые стены, чтобы заменить электропроводку дома, однако сделать несколько отверстий в гипсокартоне может быть неизбежно. Лучше всего нанять профессионала, если необходима полная замена проводки, так как он или она сделают все возможное, чтобы как можно меньше мешать работе.

• Ввинчивание в провод под напряжением может привести к серьезной травме, поэтому лучше избегать этого любой ценой, тщательно осмотрев стену и используя цифровое устройство обнаружения, прежде чем приступить к работе. Однако, если вам случится вкрутить провод в провод, скорее всего, вы потеряете питание в розетке, и вы сможете проверить это с помощью измерителя напряжения переменного тока.

Как заделать большую дыру в гипсокартоне

Проводка существующего дома через стены

В этом руководстве объясняется, как провести провода через стены существующего дома после установки гипсокартона.
Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации.
Панель проводки обеспечивает подключение всех проводов к центральному месту вместо прокладки проводов из комнаты в комнату.
На странице «Типы проводов» описаны различные типы проводов, которые вы можете использовать.
В Руководстве по окончательной обработке объясняется, как заделывать провода (надевать концевые соединители) после того, как вы подведете их к розетке.
В Руководстве по запчастям перечислено, что вам нужно для выполнения проекта.
Как минимум, вам понадобится рыболовная лента, изолента, пила для гипсокартона и искатель гвоздей. Вам также может понадобиться молоток и долото, если вы будете вырезать шпильки или балки.

Планирование участка электропроводки

Сначала вам нужно будет выбрать начальное и конечное местоположение вашего провода, а затем определить путь, по которому будет проходить провод.
Прежде чем прорезать какие-либо отверстия, важно учитывать путь провода. Некоторая гибкость в расположении розетки может значительно упростить прокладку сложного провода.
Некоторые вещи, которые следует учитывать при прокладке провода:

• Используйте искатель стоек, чтобы определить точное расположение стоек в стене. Стойки имеют ширину 1 1/2 дюйма и обычно располагаются на расстоянии 16 или 24 дюймов друг от друга (за исключением необходимых окон, дверных проемов и других стен).
  Убедитесь, что вы не вырезаете отверстие прямо над шпилькой.
• Определите, что находится по ту сторону стены. Возможно, вам придется сделать некоторые творческие измерения, чтобы найти одно и то же место на обеих стенах.
  Иногда проще посчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 или 24 дюймов друг от друга.
  Розетки не будут располагаться встык в одной стене. Кабина с лекарством может создавать помехи для встроенного в стену динамика.
  Работа воздуховодов может мешать всему.
• Затем определите, что находится внутри стены. Если это наружная стена, то она будет заполнена утеплителем.
  Это не означает, что вы не можете его использовать, но это усложняет работу рыболовной проволоки. Вы также должны пойти в подвал или чердак, чтобы увидеть, какие трубы и провода проходят через эту стену.
  Вы не хотите прорезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной наверху, проходящие через эту стену.
  Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода. Розетка будет закреплена на стойке, а силовой провод будет проложен вверх или вниз от этой стойки.
  Любой кабель, интернет… провода должны быть проложены на расстоянии не менее 12 дюймов от силового кабеля.угол 0 градусов.
• Еще одна проблема — противопожарные упоры проходят горизонтально между двумя шпильками. Эти доски могут помешать вам провести провод по стене.
  Строители также иногда используют горизонтальные 2×4 по обеим сторонам двери, чтобы стена не тряслась, когда дверь захлопывается.
  Лучший способ найти противопожарную заглушку — использовать искатель стоек вверх и вниз по стене, где вы будете протягивать провод, особенно если эта стена находится рядом с дверью.
• Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на прокладку через несколько этажей.
  Для проводов, проложенных рядом с дымоходом, вы можете приобрести провода с номинальным значением.
• Не отрезайте проволоку от катушки, пока не закончите протягивание проволоки. Если вы обрежете провод, а затем проложите его, вы почти всегда обрежете его слишком коротко.
  Лучше не резать, пока вы не закончите (или, по крайней мере, частично), а затем вы должны добавить пару футов к вашей оценке.
• Наконец, обязательно прочтите это руководство до конца, прежде чем приступить к резке.
  На странице прокладки проводов также есть много полезных советов по идентификации проводов, труб и воздуховодов с фотографиями того, как они выглядят до установки гипсокартона.
  Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему, чтобы ознакомиться с тем, как стены выглядят внутри.

Теперь, когда вы понимаете, что находится в стене, определите, является ли выбранное вами расположение розетки/динамика оптимальным.
Будет ли перемещение выхода на другую сторону шпильки в любом направлении вызывать больше или меньше проблем? Неужели столько проблем, что провод не пустить?
Есть альтернативы для очень сложных установок. Acoustic Research производит плоский провод динамика, который приклеивается к вашей стене, и вы можете закрасить его.
При необходимости вы можете проложить провода, спрятанные под плинтусом, по внешней стороне комнаты.

Вырезание отверстий для розеток

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены.
Вот почему я не люблю использовать какие-либо электроинструменты, чтобы прорезать гипсокартон. Вместо этого я использую универсальный нож / лезвие бритвы с глубиной лезвия, соответствующей толщине гипсокартона.
Для розетки я сначала делаю отверстие размером 1 x 1 дюйм в центре коробки с помощью канцелярского ножа.
Эта дыра достаточно велика, чтобы я мог видеть и нащупывать провода или трубы, но достаточно мала, чтобы ее можно было легко залатать, если я допустил ошибку.
Как только я убедился, что все в порядке, я обводил электрическую коробку, а затем вырезал оставшуюся часть отверстия с помощью пилы для гипсокартона или канцелярского ножа.
Мне также нравится использовать универсальный нож для резки гипсокартона на внешних стенах. Таким образом, он не прорезает бумажный барьер изоляции.

При трассировке электрической коробки не включайте вкладки сверху или снизу. Не забудьте протянуть провода через коробку, прежде чем вставить коробку в отверстие.
Затем затяните винты на передней части коробки, чтобы открыть выступы/створки, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу/подвалу и чердаку, вы сможете проложить провода без необходимости резать и латать гипсокартон.
На втором этаже по стене с чердака протянуты провода. На первом этаже протяните провода вверх по стене из подвала.
При необходимости используйте существующие воздуховоды или трубопроводы, чтобы вывести провода с чердака в подвал. Обо всем этом будет подробно рассказано ниже.

Красный : Провод с чердака в подвал возле дымохода

Синий : Провод от чердака к подвалу через обратку ОВКВ на втором этаже.

Зеленый : Провод от чердака к розетке второго этажа

Фиолетовый : Провод от подвала к розетке на первом этаже.

Для установки на первом этаже вам придется просверлить половицу, а затем подошву.
Внизу в подвале нижняя часть половиц не дает хорошего указания, где стены.
Измерить практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверлите свой ковер.
Хороший способ отметить, где просверлить отверстие для провода, — сначала просверлить небольшое направляющее отверстие от первого этажа до подвала.
Прямо под розеткой, где вы хотите отверстие для провода, просверлите небольшое отверстие под молдингом плинтуса на стыке стены и пола.
Затем проденьте тонкую проволоку (или проволоку от вешалки) через это отверстие, а затем найдите эту проволоку, проходящую через потолок в подвале.
Этот провод должен выйти прямо под гипсокартоном. Стойки имеют ширину 3 1/2 дюйма, поэтому сдвиньте их на 1 1/2–2 дюйма по направлению к стене, чтобы получить центр стойки.
Опять же, не забудьте посмотреть, прежде чем сверлить пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло пройдет через пол.
Убедитесь, что в этой области подвала нет проводов или труб. Также не проталкивайте сверло через пол без необходимости. Толщина пола будет максимум 3/4 дюйма.

Установка на втором этаже проще, потому что вы сможете увидеть двойную верхнюю панель с чердака.
Убедитесь, что вы просверлили прямо через эти доски. На самом деле я столкнулся с тройными верхними пластинами (общая толщина 5 1/2 дюйма),
и небольшой угол сверла может привести к тому, что вы выйдете через потолок или стену, а не между стойками.
Примечание. Всегда надевайте лицевую маску, когда находитесь рядом с изоляцией из стекловолокна на чердаке.

Иногда сверление сверху или снизу невозможно. Возможно, у вас нет подвала или чердака.
Существуют гибкие сверла, которые предназначены именно для этой цели. Эти сверла могут иметь длину до 6 футов и могут использоваться для одновременного бурения нескольких стоек или балок.
Вырежьте отверстие для выхода, а затем вставьте гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или вбок.
Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одного из этих длинных гибких наконечников.
Если вы просверлите 3 шпильки за раз, не видя, что находится между ними, вы можете легко просверлить трубу, электрический провод или воздуховод.
Ищите вентиляционные отверстия, розетки, раковины… выше и ниже места, где вы сверлите (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Протягивание проводов через стены

Теперь вы должны быть готовы ловить проволоку. Обычно это задание для 2 человек.
Из подвала или чердака протолкните проволочную рыбную ленту через просверленное отверстие.
Попросите кого-нибудь на другом конце просунуть руку через отверстие в гипсокартоне, взять рыболовную ленту и протянуть ее через отверстие примерно на фут.
Затем прикрепите проволоку к рыбной ленте и протяните ее обратно.

Чтобы правильно замотать провод, сначала нужно снять изоляцию. Затем оберните проволоку вокруг крючка на рыболовной ленте, как показано выше.
Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выпуклостей, из-за которых он может застрять при протягивании.
Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать все сначала. Большинство проводов (особенно коаксиальный кабель)
не должен сгибаться под острым углом. Протянув проволоку, отрежьте согнутую часть проволоки и выбросьте ее.

Прокладка проводов с чердака в подвал

Теперь, когда вы проложили провода от розетки к подвалу или чердаку, вам может понадобиться проложить провод от чердака к подвалу.
В идеале, ваш дом включает в себя будущую трубу, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели.
Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли провести свой провод в том же месте.
Это может быть дымоход для печи/водонагревателя, радоновая труба, водопровод, отопительный канал/обратка или каминный дымоход.
Не разрезайте дымоход или радоновую трубу, потому что это может привести к выбросу вредных химических веществ в ваш дом.
Кроме того, дымоход и дымоход будут очень горячими и могут привести к возгоранию проводов.
В этом руководстве рассматриваются два разных метода: прокладка провода рядом с дымоходом (красный провод в приведенном выше примере) и прокладка провода в обратке ОВКВ на втором этаже (синий провод в приведенном выше примере).

Если вам необходимо проложить провода рядом с дымоходом, всегда соблюдайте расстояние не менее 1 дюйма от дымохода и используйте огнестойкий провод.
Для дымохода провод должен быть на расстоянии 12 дюймов от дымохода.
С чердака опустите рыбную ленту до самого подвала, подключите провод, а затем протяните его обратно.
Плотно закрепите провода с помощью скоб для проволоки внизу и вверху прогона, чтобы убедиться, что провод не изгибается посередине и не приближается к дымоходу.
Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте. Если вам необходимо просверлить его, убедитесь, что он находится на расстоянии не менее 1 дюйма от самого дымохода.
Острые края этого отверстия могут со временем перерезать провод, поэтому используйте втулку для защиты провода. Вы также можете обрезать края отверстия ножницами по металлу и отогнуть неровные края.
Обратитесь к местным строительным нормам для получения дополнительной информации о прокладке проводов рядом с дымоходом. Строительные нормы различаются в разных городах и округах.
Неправильная проводка может привести к тому, что вы не пройдете проверку дома и не сможете продать свой дом.

Прокладка проводов через возврат HVAC сложнее, но и безопаснее.
Во-первых, найдите обратку на втором этаже по внутренней стене, проходящей во всю высоту дома.
По сути, это означает найти вентиляционное отверстие (например, внизу слева), где, как вы знаете, есть стена на первом этаже прямо под стеной на втором этаже.
Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите вниз по стене, чтобы убедиться, что путь к подвалу свободен.
Строители будут использовать пространство между стойками и гипсокартоном для формирования обратного канала, поэтому для возврата не требуется листового металла, пока вы не доберетесь до подвала.
Следующий шаг — найти дно этого воздуховода в подвале. Скорее всего, он будет закрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа.
Подденьте листовой металл, используя либо молоток с когтями, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы приподнять листовой металл. Нет необходимости удалять его полностью. Достаточно провести через него провод.
Еще раз посветите фонариком через возврат на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный воздуховод.
Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие через двойную верхнюю пластину на чердак. Я предпочитаю воткнуть дрель в вентиляционное отверстие и просверлить чердак, а не сверлить с чердака. Только не бросай дрель.
Прежде чем сверлить, зайдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней не проходят провода, которые могут быть перерезаны дрелью.
Теперь вы готовы проложить провода. Вы можете позволить гравитации сделать всю работу и просто вытолкнуть провода из вентиляционного отверстия на втором этаже, а затем протолкнуть другой конец через отверстие на чердак.
Если это не сработает, используйте рыбную ленту. Когда вы закончите прокладывать провода, прибейте провод к одной из шпилек, чтобы он не был виден через решетку на возврате.

Проволока через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется вырезать и залатать гипсокартон.
То, сколько гипсокартона вам нужно отрезать, зависит от того, насколько правильно вы выбрали путь провода.
С помощью искателя гвоздей определите, в каком направлении балки проходят по потолку. Вы хотите провести провод вместе с балкой (зеленый провод внизу), а не против балки (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву в область между стойками, как если бы вы подключали розетку на первом этаже.
Убедитесь, что у вас достаточно большого сверла для всех проводов, которые вы собираетесь проложить. Обычно 1-дюймовая насадка позволяет проложить несколько коаксиальных проводов и проводов категории 5.
Затем вам нужно будет вырезать и удалить Г-образный кусок гипсокартона над тем отверстием, где стена встречается с потолком.
При резке гипсокартона старайтесь вырезать его целиком и сделать как можно меньше повреждений. Повторное использование вырезанной секции облегчит исправление гипсокартона.
Используя молоток и долото, проделайте дорожку в верхней пластине стены, чтобы можно было провести провод от стены к потолку.
Затем выловите провод из подвала наверх стены и протяните его в комнату.

Если ваши балки идут неправильно, попробуйте вместо этого проложить провод в другой стене.
Если вам нужно протянуть провод вдоль балок, вы можете использовать длинное гибкое сверло или вырезать участок гипсокартона потолка на каждом брусе и сделать надрезы с помощью молотка и зубила, чтобы освободить место для провода.
Согласно кодексу, вы не можете делать надрезы на балках размером 2 x 6 дюймов или меньше. Более того, вы не можете надрезать более 1/6 его высоты. На самом деле вам не нужно делать надрезы более чем на 1/2 дюйма.

После того, как вы сделаете надрез в стойке или балке, закройте его металлической пластиной, чтобы потом случайно не просверлить или не прибить его гвоздями.
Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последним шагом будет вырезание отверстия под динамик. Используйте искатель стержней на потолке, чтобы найти балки.
Потолочные балки могут располагаться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика.
Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как и розетки) на случай, если отверстие находится в неудачном месте.
Используя это маленькое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые могли бы помешать вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете.
Затем вычертите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте гипсокартон потолка канцелярским ножом или пилой для замочной скважины в гипсокартоне.
Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала вырежьте отверстие для динамика, а затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика.
